Projekt Szopa, Zagroda, Kurnik Kod: ZG-62
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

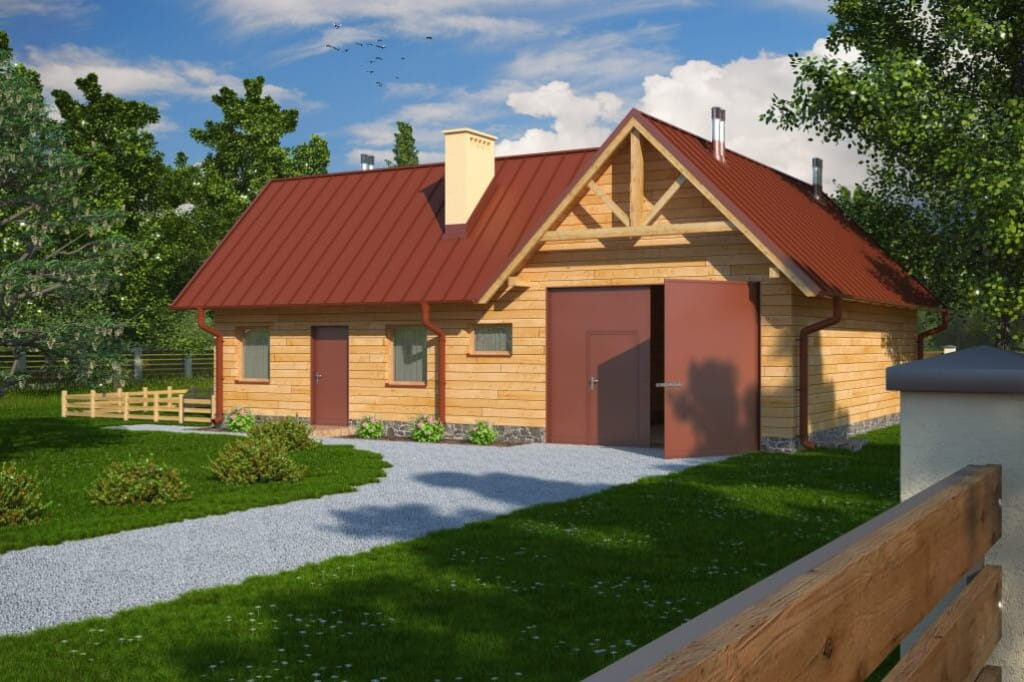

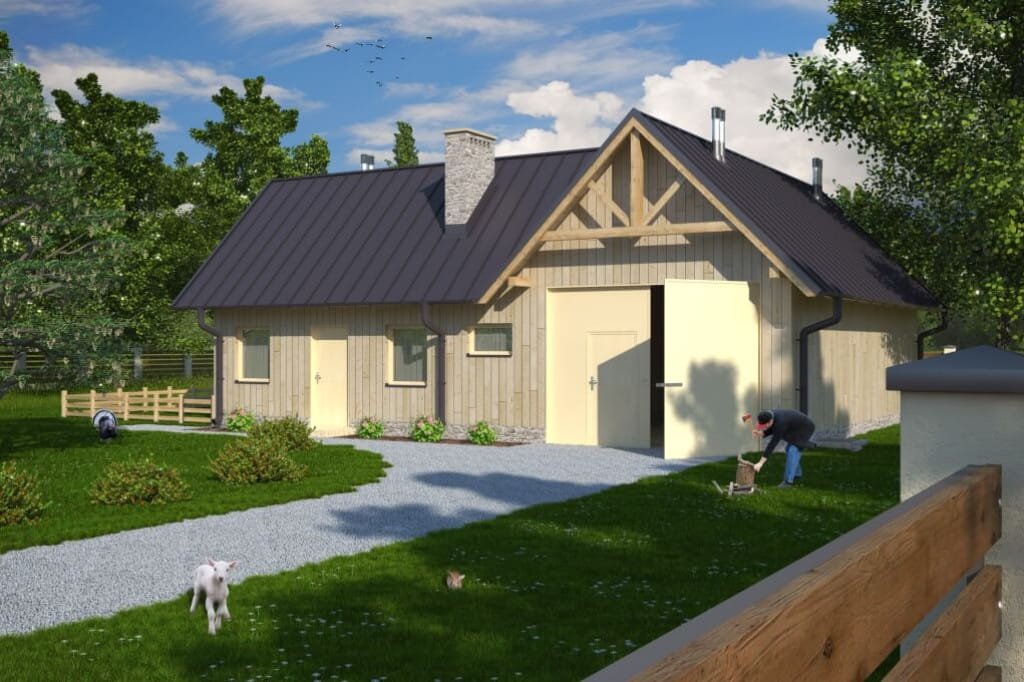

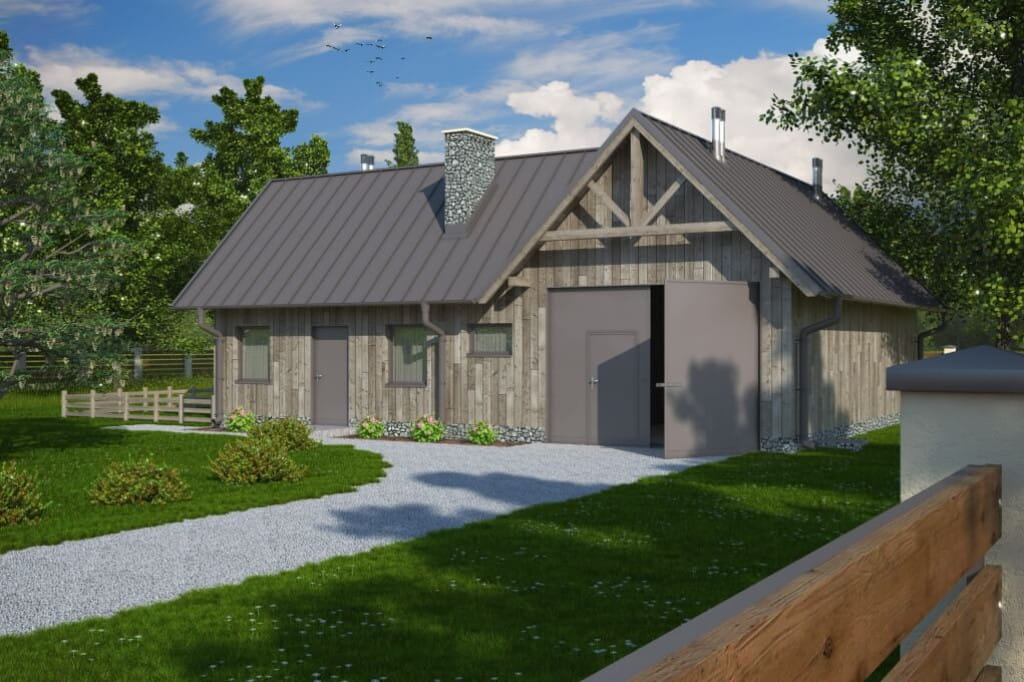

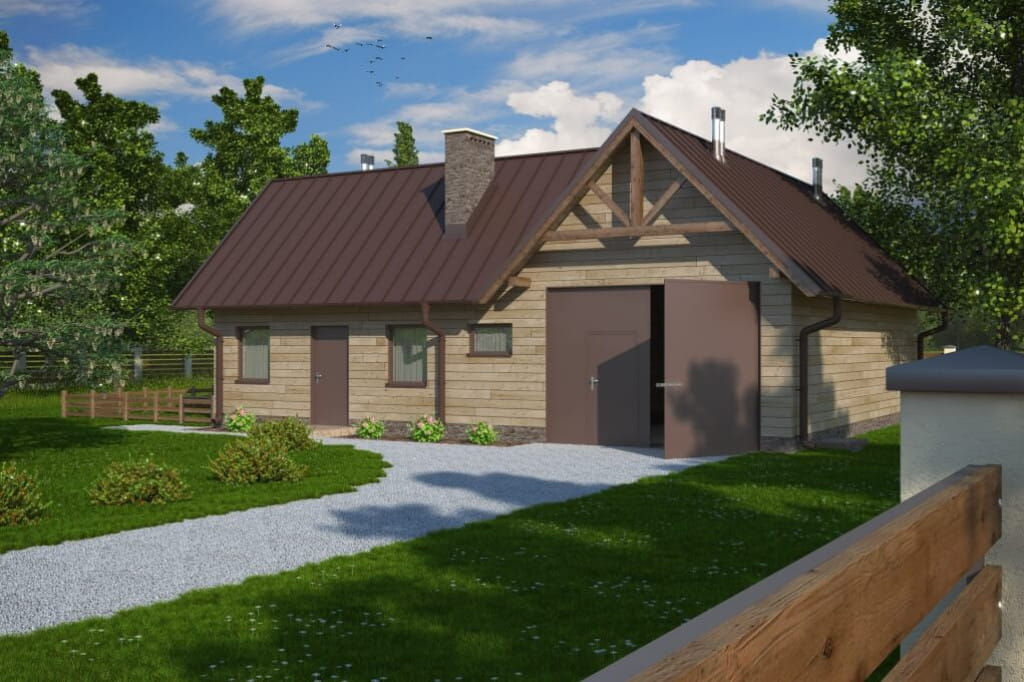

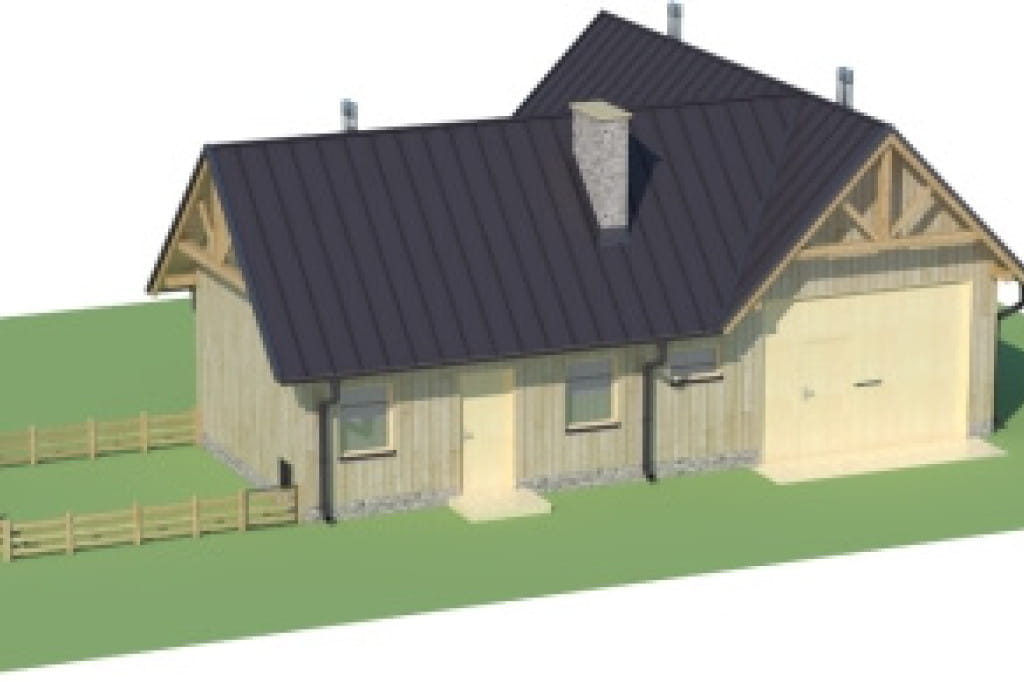

Model
Bryłę budynku zaplanowano na kształcie litery L. Dzięki temu zabiegowi połać dachu jest ciekawsza i sprawia wrażenie dwóch przenikających się ze sobą elementów. Ciekawy detal architektoniczny stanowi wyraźnie widoczna konstrukcja więźby, co uatrakcyjnia całość założenia. Różnorodność materiałów elewacyjnych pozwoli na dostosowanie charakteru założenia do otaczających go domów lub krajobrazu.
Elewacje

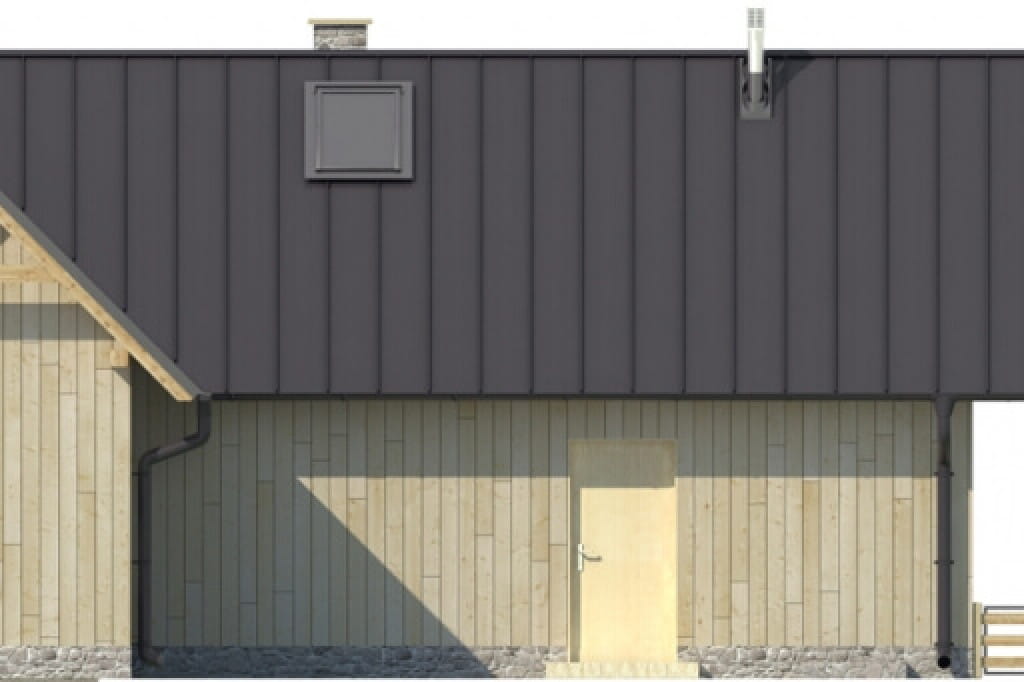

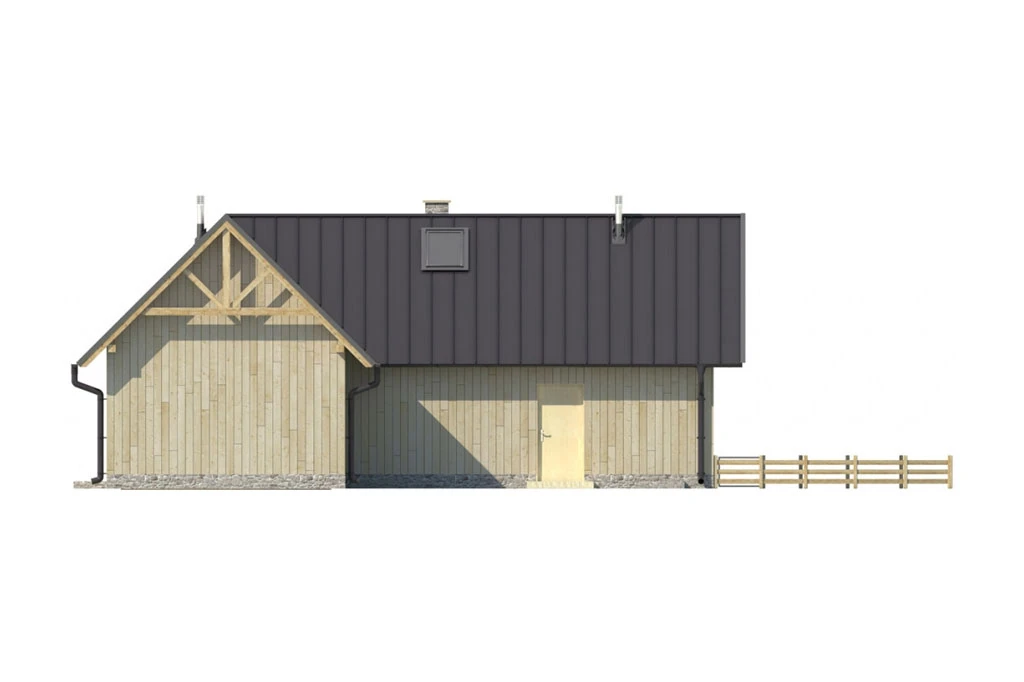

elewacja ogrodowa

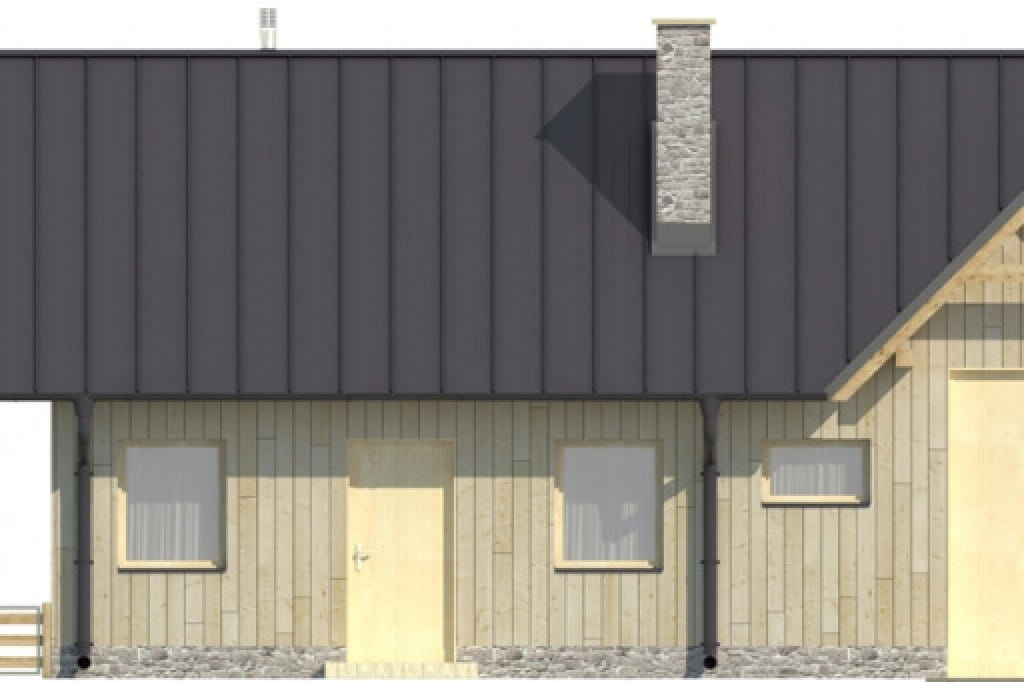

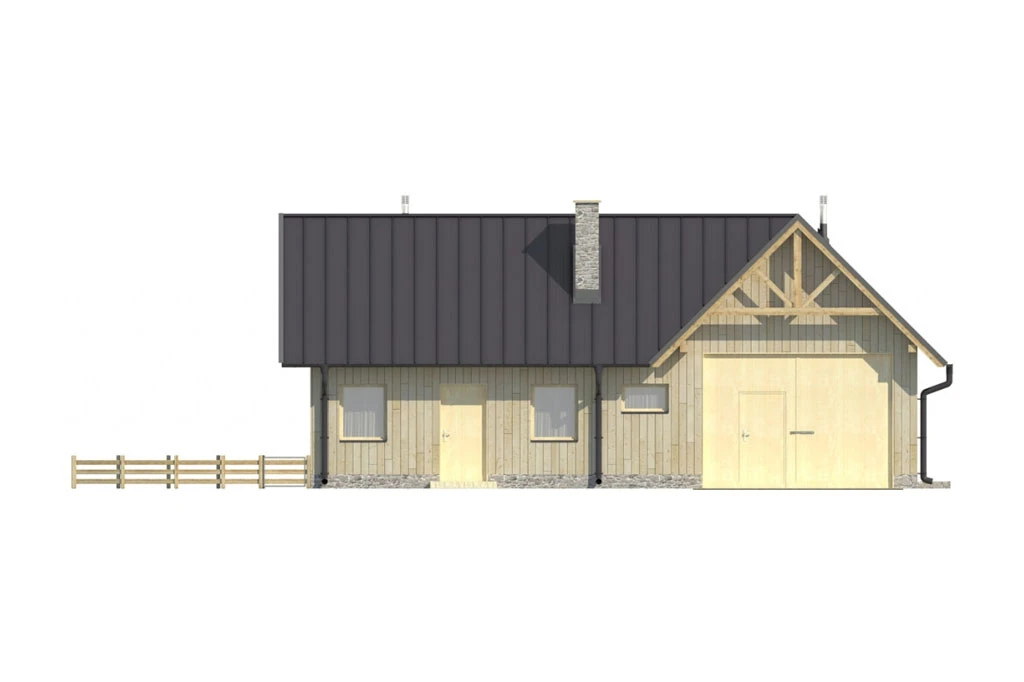

elewacja frontowa

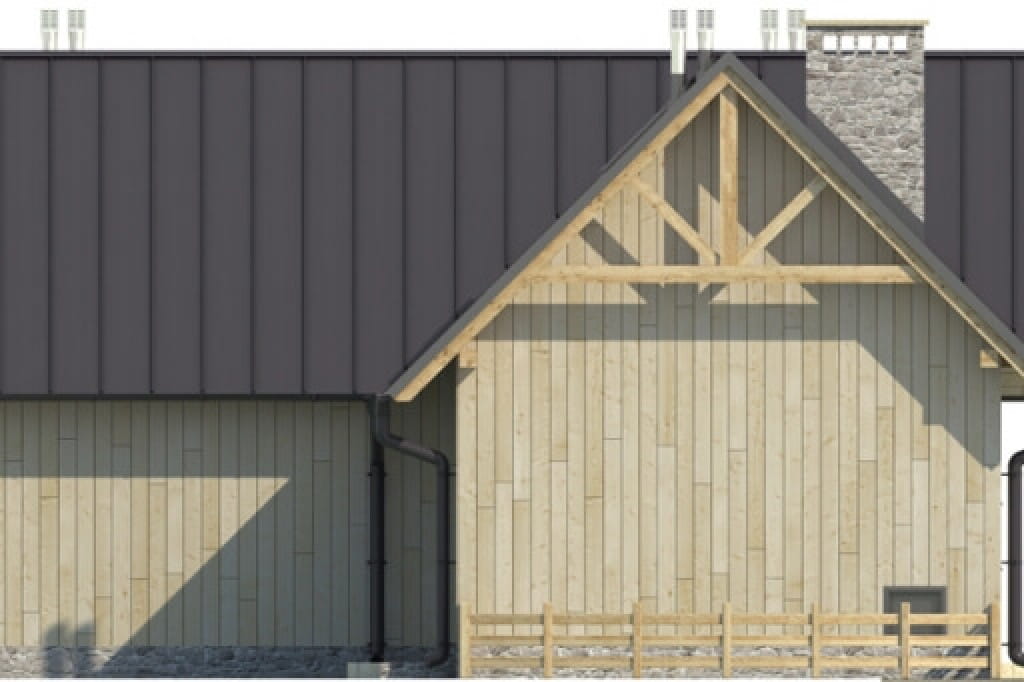

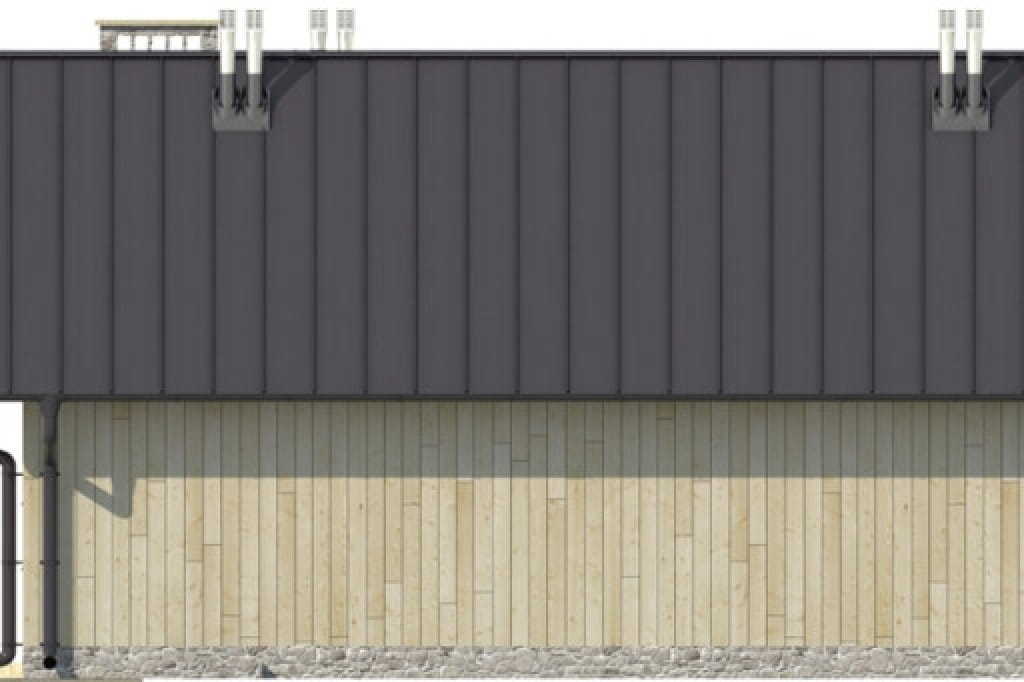

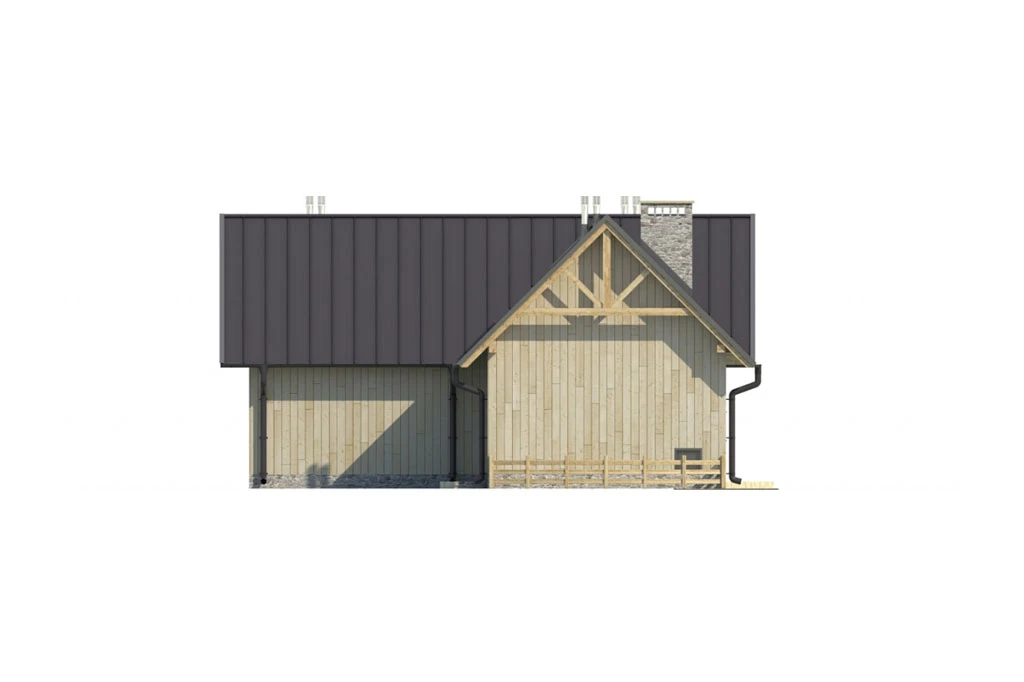

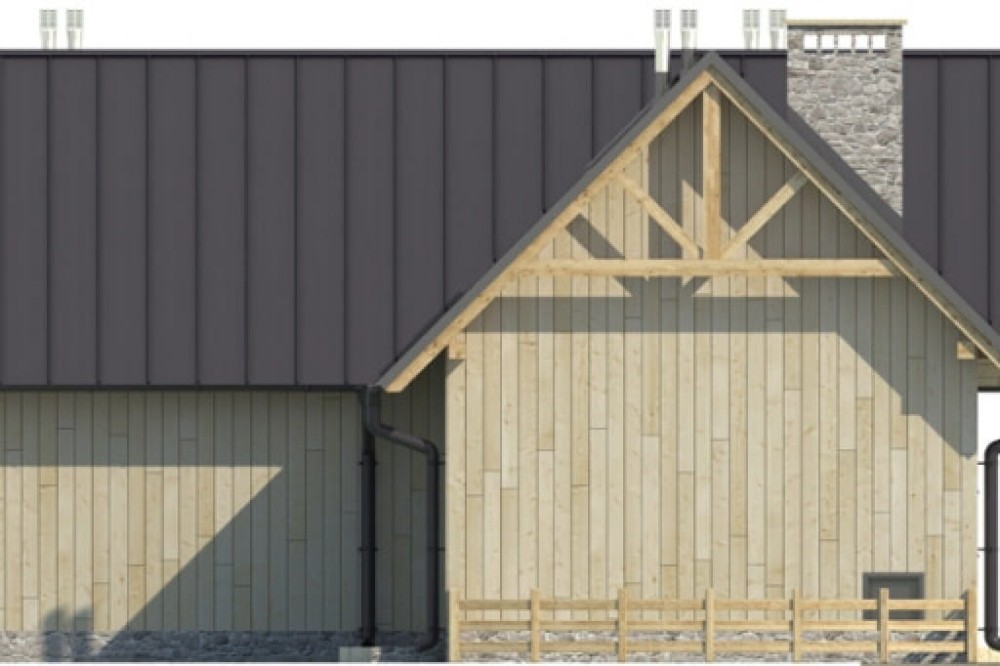

elewacja boczna

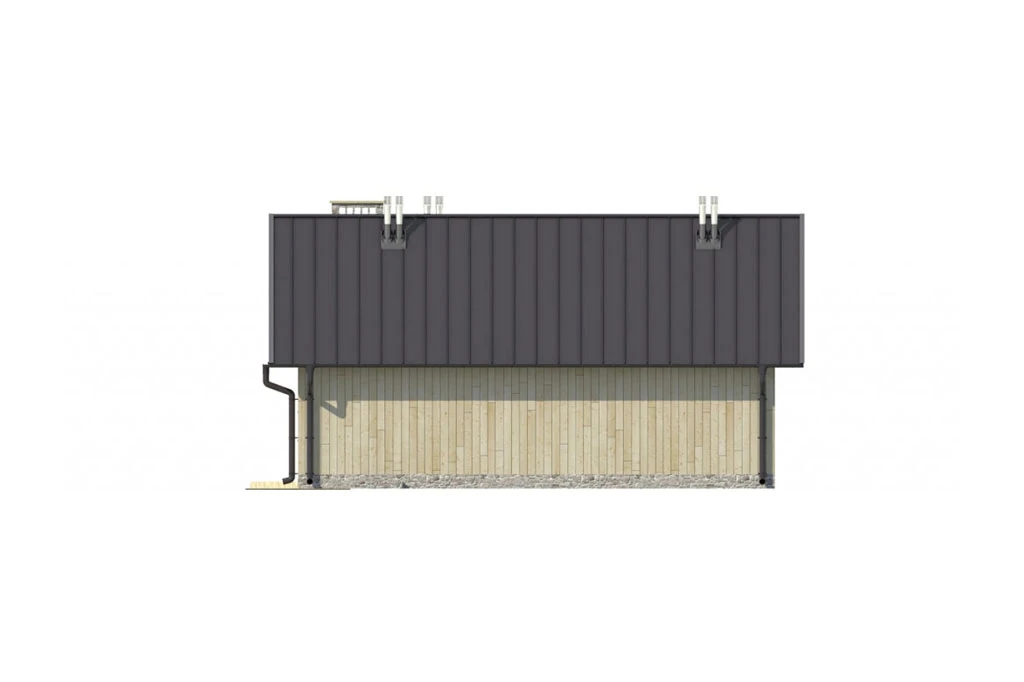

elewacja boczna

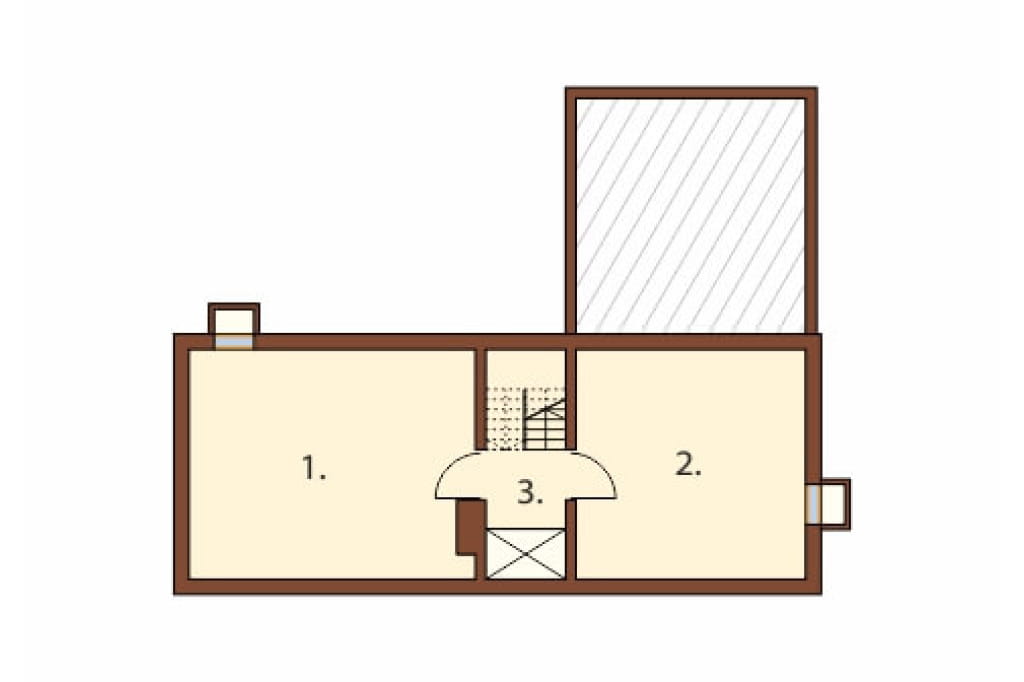

Rzut piwnicy

1.Piwnice: 52,10 m2

2. Piwnica 25,7 m2

3. Hydrofor 21,0 m2

4. Komunikacja 5,4 m2

W piwnicy zaplanowano dwa przestronne pomieszczenia. Są one rozświetlone światłem naturalnym poprzez specjalną konstrukcję studzienki doświetlającej. Dzięki temu przestrzeń będzie przyjemniejsza i bardziej słoneczna. Można ją oczywiście dostosować do swoich potrzeb i składować tu dowolne przedmioty.

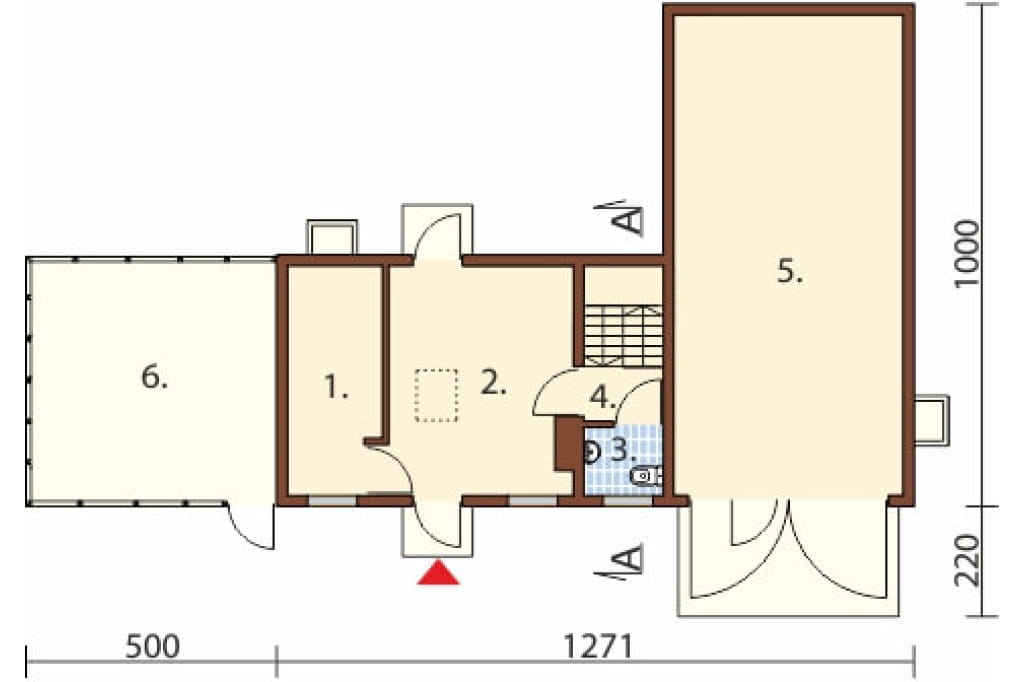

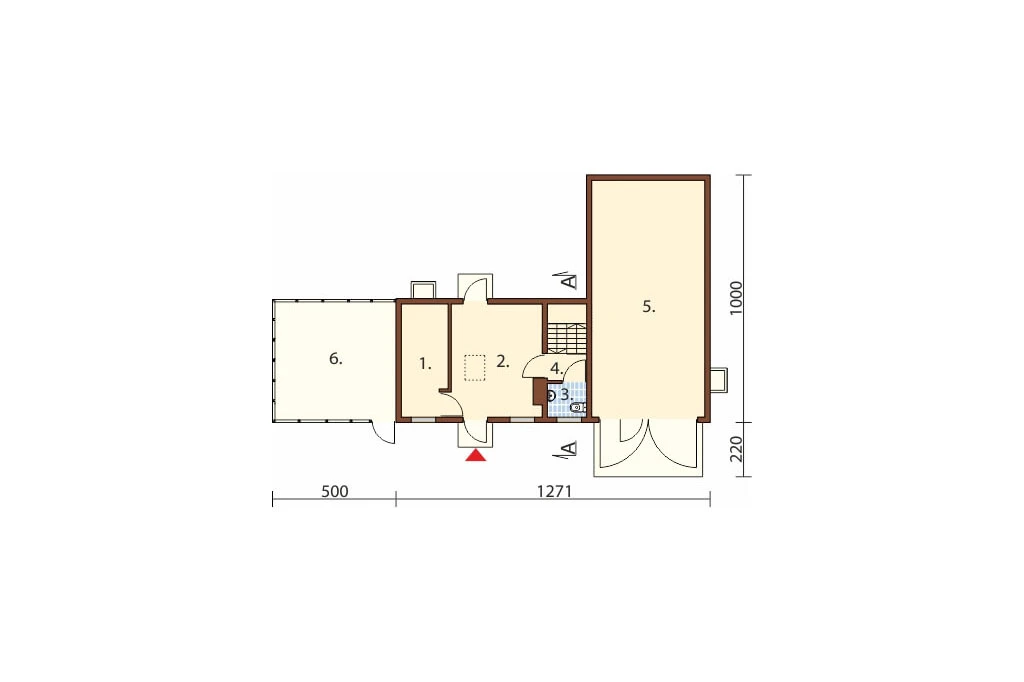

Rzut parteru

Parter: 75,20 m2

1. Kurnik 8,3 m2

2. Pomieszczenie gospodarcze 16,9 m2

3. WC 2,2 m2

4. Komunikacja 4,0 m2

5. Szopa 43,9 m2

6. Zagroda 23,5 m2 Na parterze wydzielono dwie strefy. Pierwszą z nich stanowi szopa, która równie dobrze może posłużyć jako garaż samochodowy. W drugiej wyodrębniono kilka pomieszczeń, które mają dodatkowo ułatwić pracę. Znalazł się tu kurnik oraz przestrzeń gospodarcza oddzielone za pomocą ścianki działowej, którą w razie potrzeb można zlikwidować.

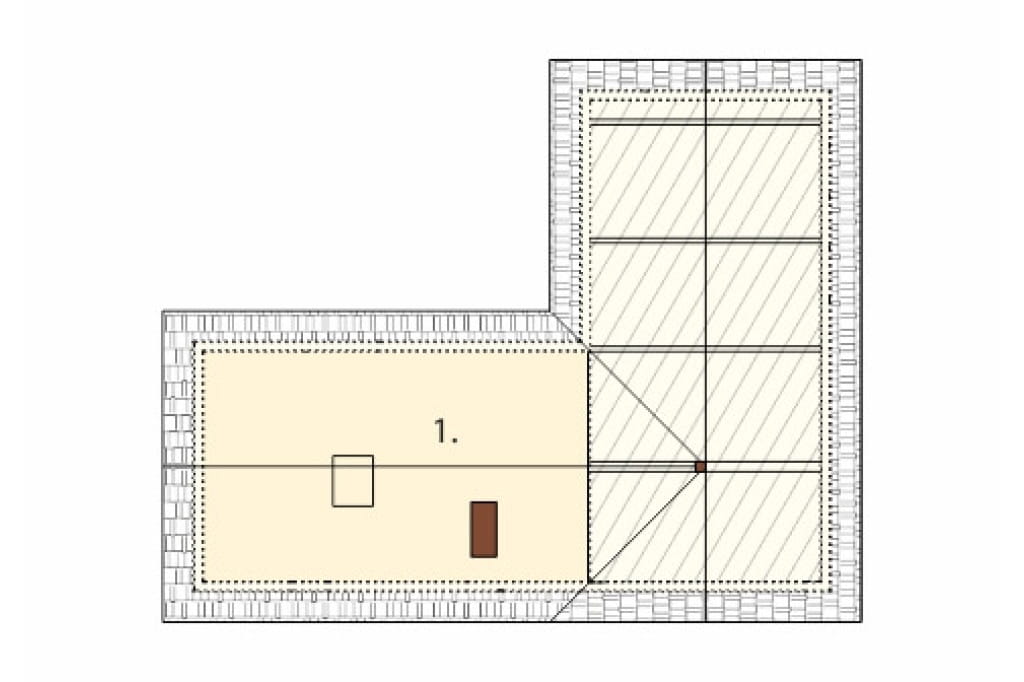

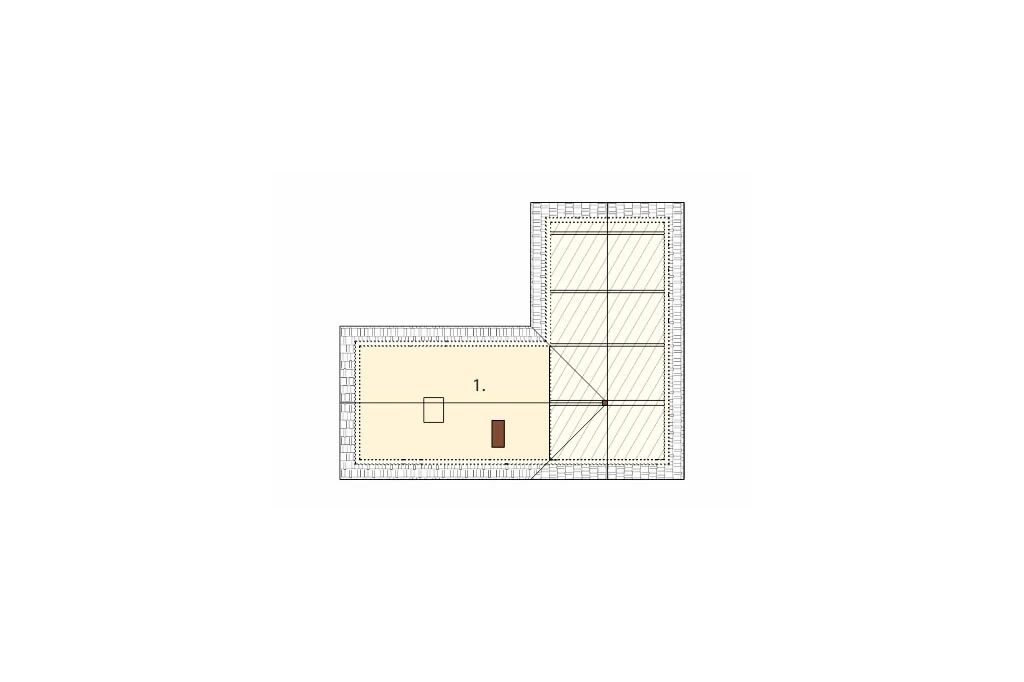

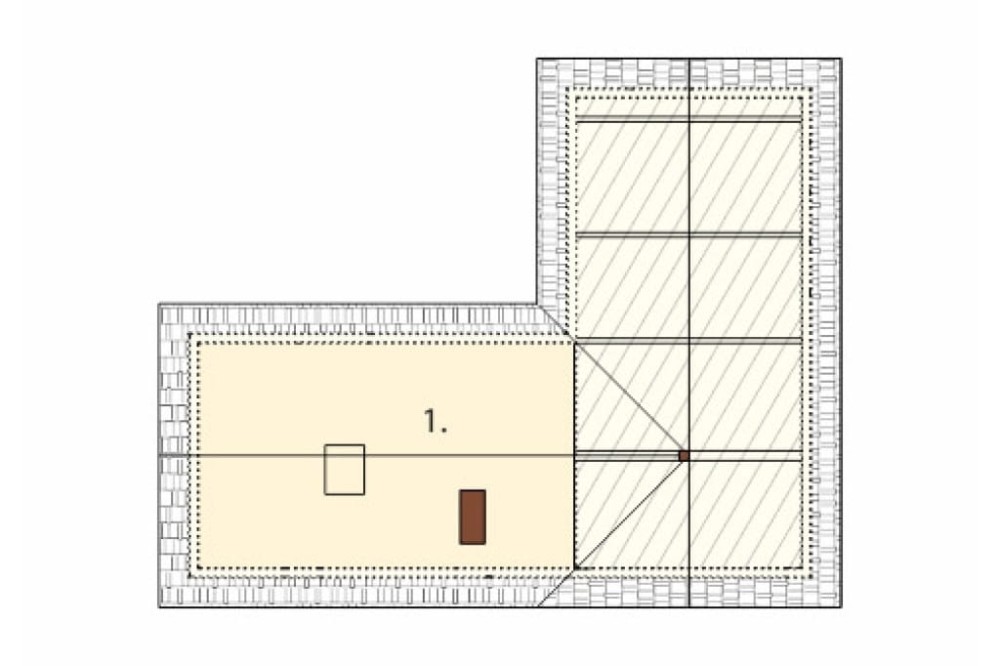

Rzut poddasza

1. Strych 4,7 / 33,5 m2

Na poddaszu zaplanowano strych. Powiększa on dodatkowo przestrzeń i można w nim składować rzeczy rzadziej używane lub takie, które nie mieszczą się w innych pomieszczeniach.

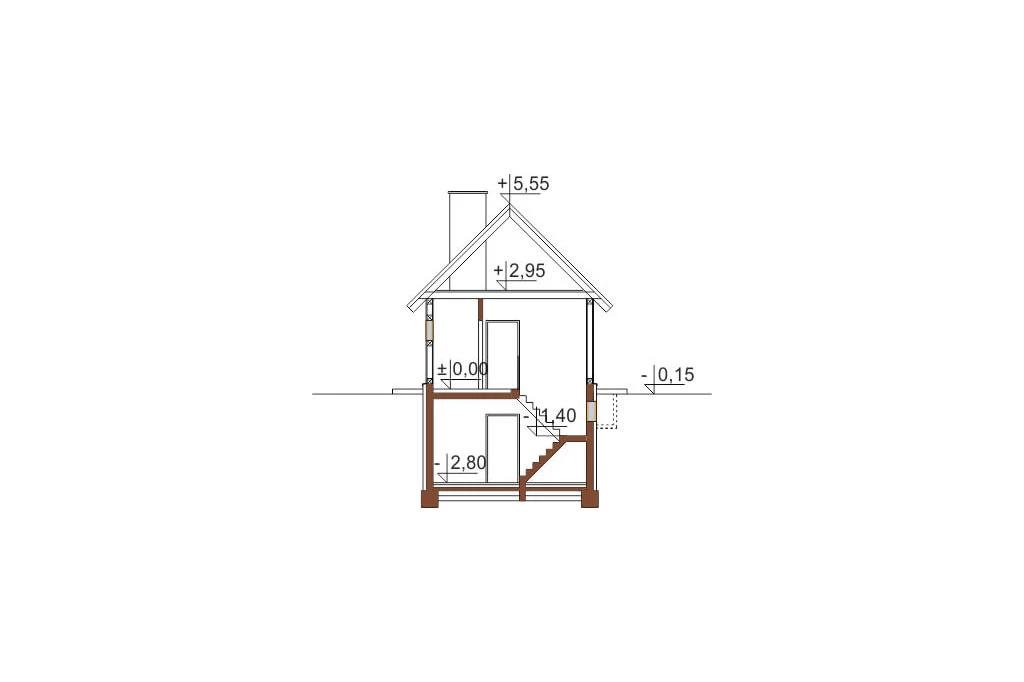

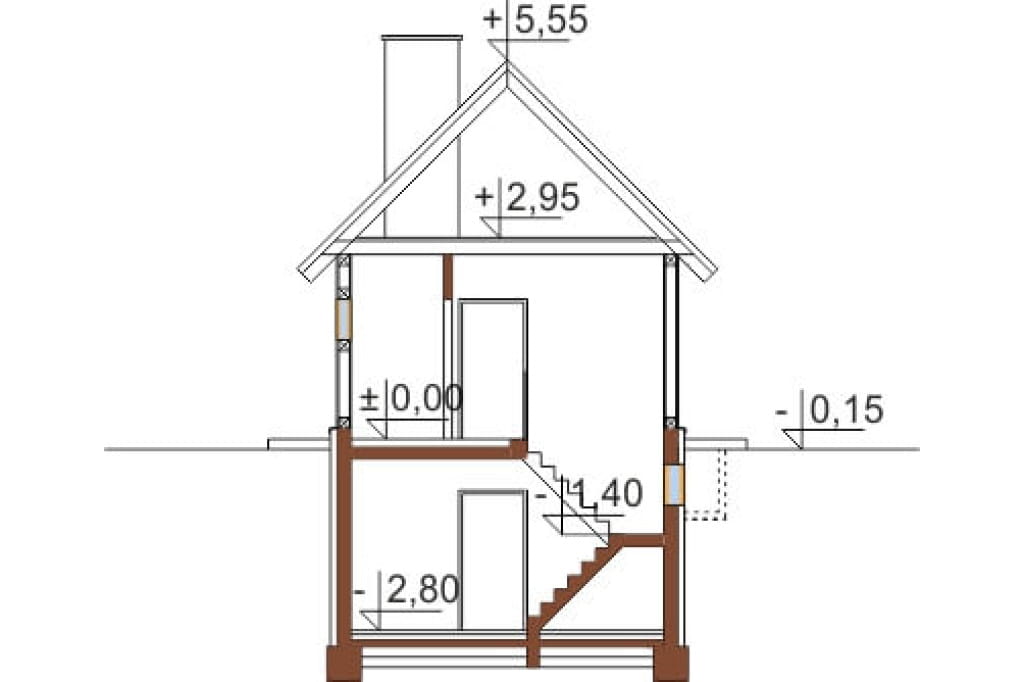

Przekrój
Budynek dzięki podpiwniczeniu posiada bardzo dużą przestrzeń użytkową, a jednocześnie nie jest zbyt wysoki czym nie zaburza krajobrazu. Należy do obiektów zgrabnych, wygodnych w zagospodarowaniu wnętrza oraz przyjemnych w użytkowaniu.

Projekt budynku gospodarczego ZG-62. Budynek parterowy ze strychem częściowym oraz częściowym podpiwniczeniem. Technologia drewniana szkieletowa. Ściany zewnętrzne: słupki drewniane 6x16 i 16x16 cm, pomiędzy słupkami wełna mineralna, od wewnątrz płyty GKF, od zewnątrz panele drewniane. Strop nad piwnicą: żelbetowy, nad parterem: drewniany. Kąt nachylenia dachu 45°.
Program: piwnica, hydrofor, pomieszczenie gospodarcze, kurnik, WC, szopa, strych, zagroda.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 88.60 m²
Powierzchnia użytkowa: 131.90 m²
Kubatura: 662.20 m³
Szerokość działki: 19.71 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 11
Kąt nachylenia dachu: 45°
Pokój na parterze: Nie
Wysokość budynku: 5.7 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: częściowo podpiwniczony
Poddasze: strych
Typ: gospodarczo-garażowe, gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt budynku gospodarczo-garażowego, projekt kurnika, drewniane
Technologia: drewniana

Autorzy projektu: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 500PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
