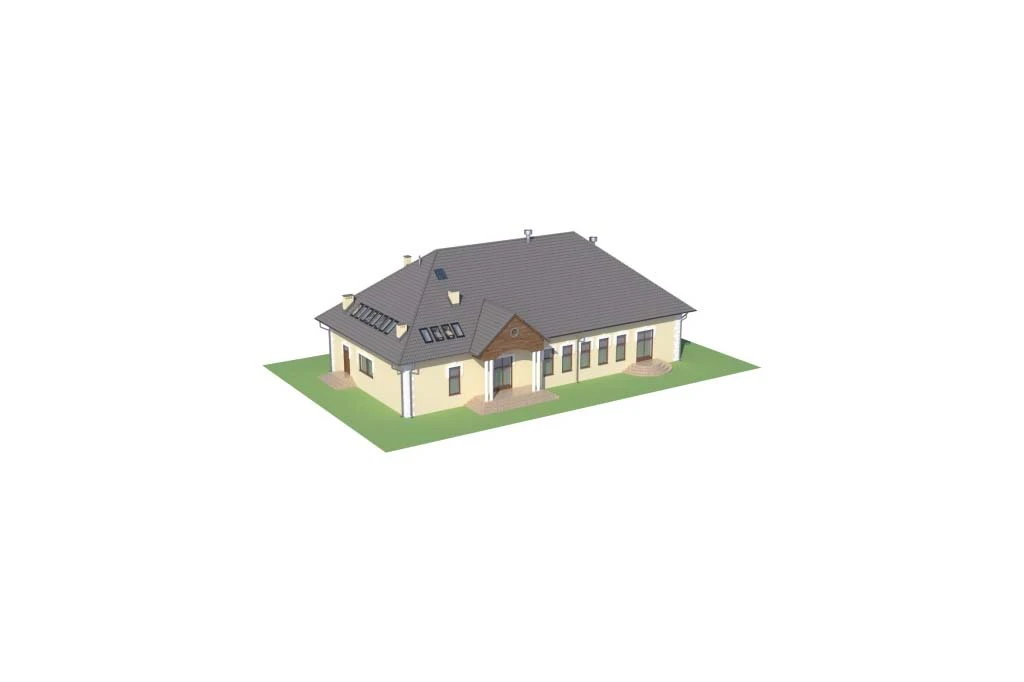

Model

K-42 Ma bryłę na planie prostokąta, którą przykrywa czterospadowy dach z oknami połaciowymi w części gdzie jest antresola. Elewacje są proste, bez elementów które mogłyby zdominować architekturę. Uwagę przykuwa jedynie daszek, który osłania główne wejście do budynku. Podtrzymywany jest przez cztery smukłe kolumienki. Projekt do realizacji potrzebuje działki o szerokości 24.30 m.
Elewacje

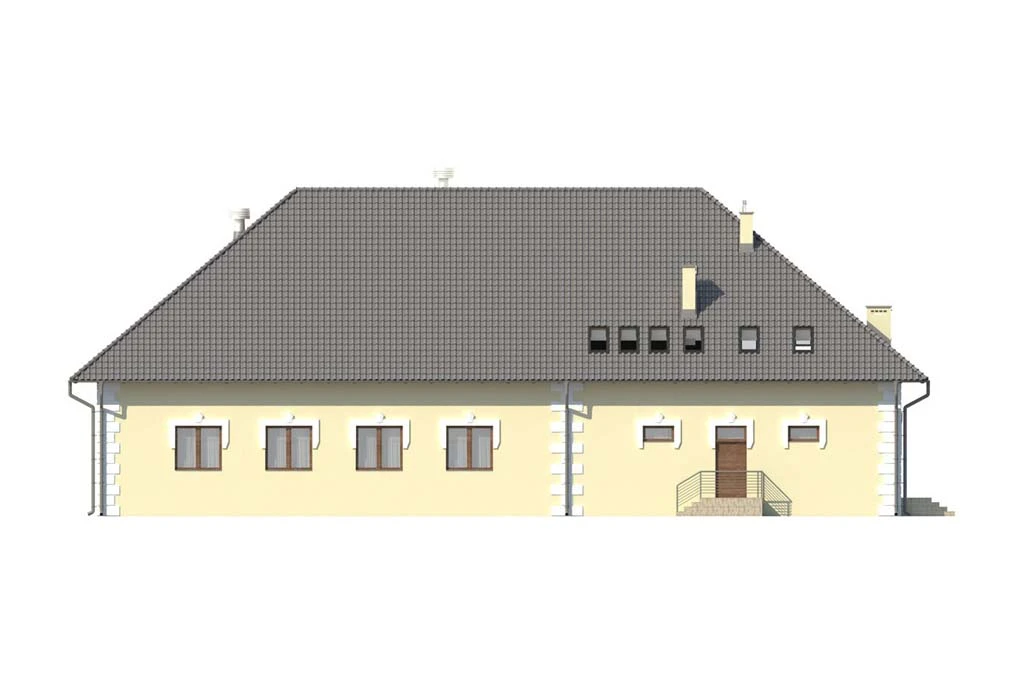

elewacja ogrodowa

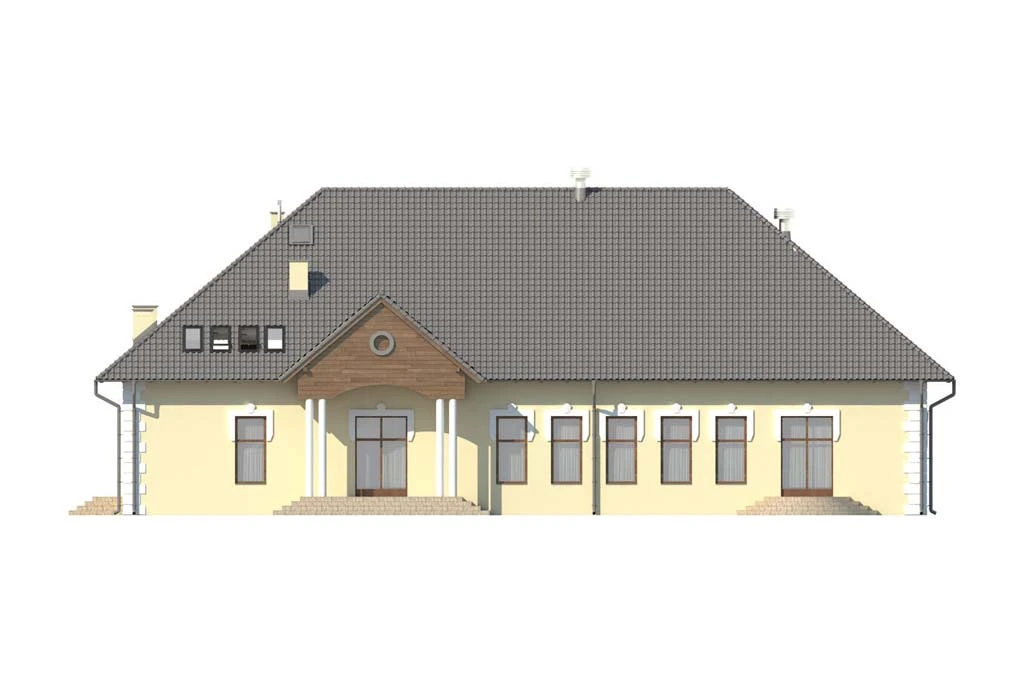

elewacja frontowa

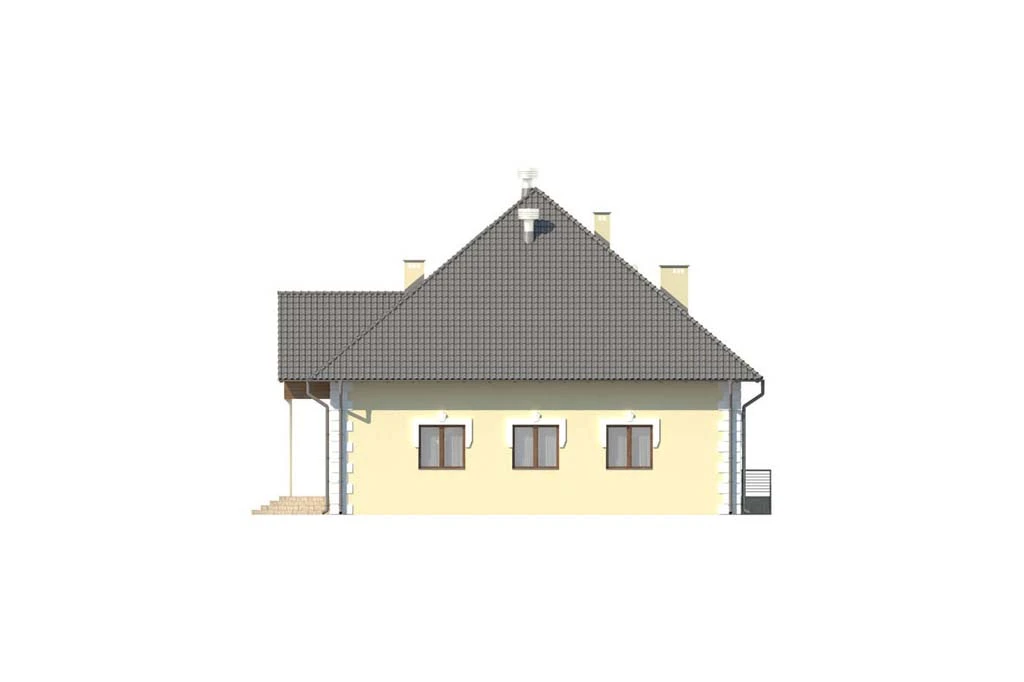

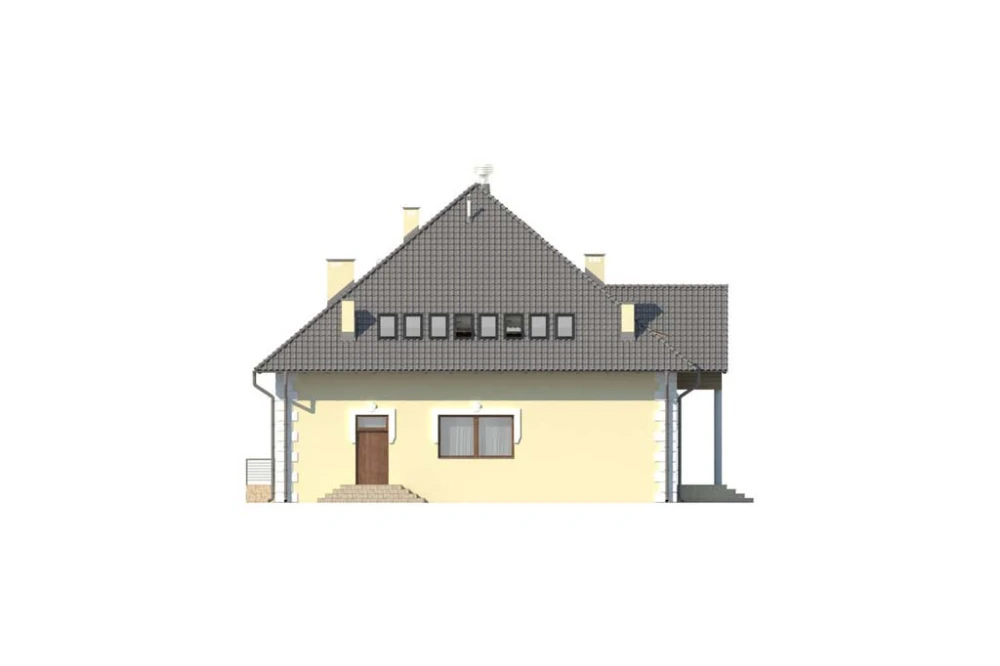

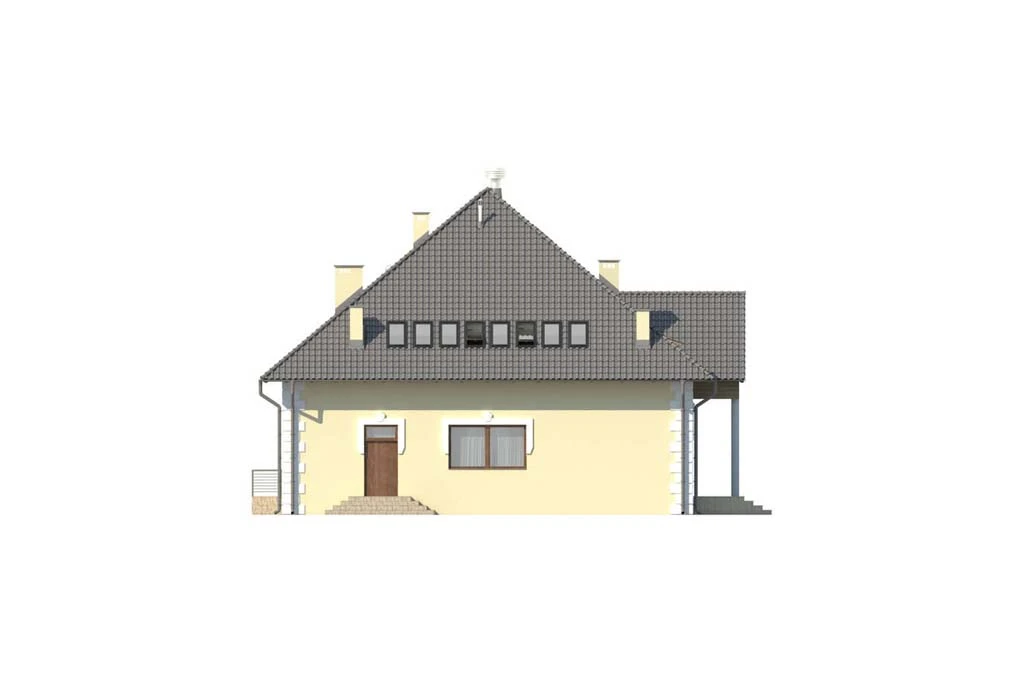

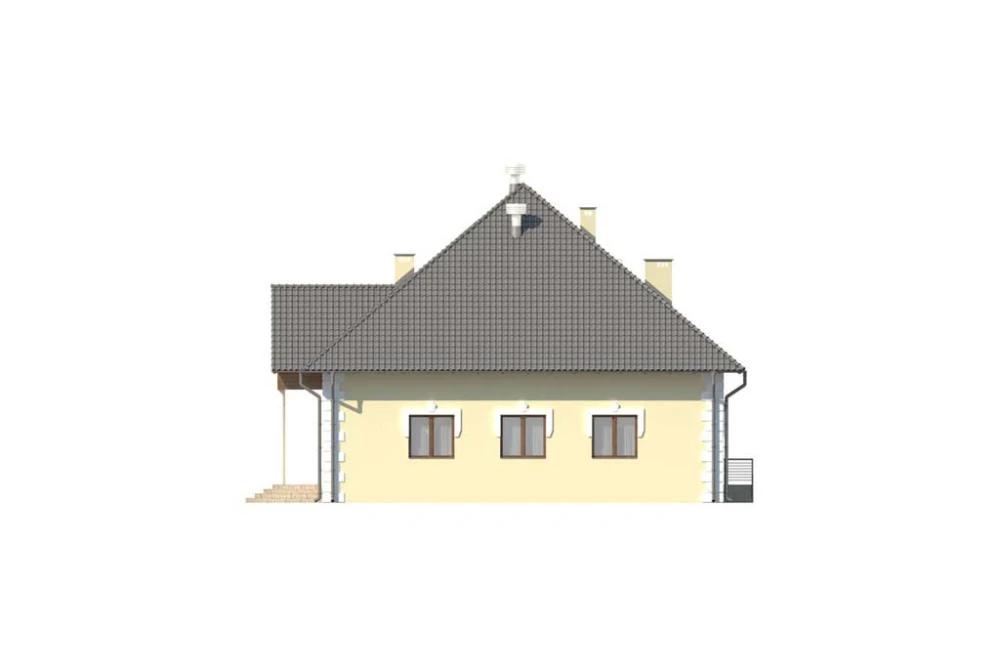

elewacja boczna
elewacja boczna

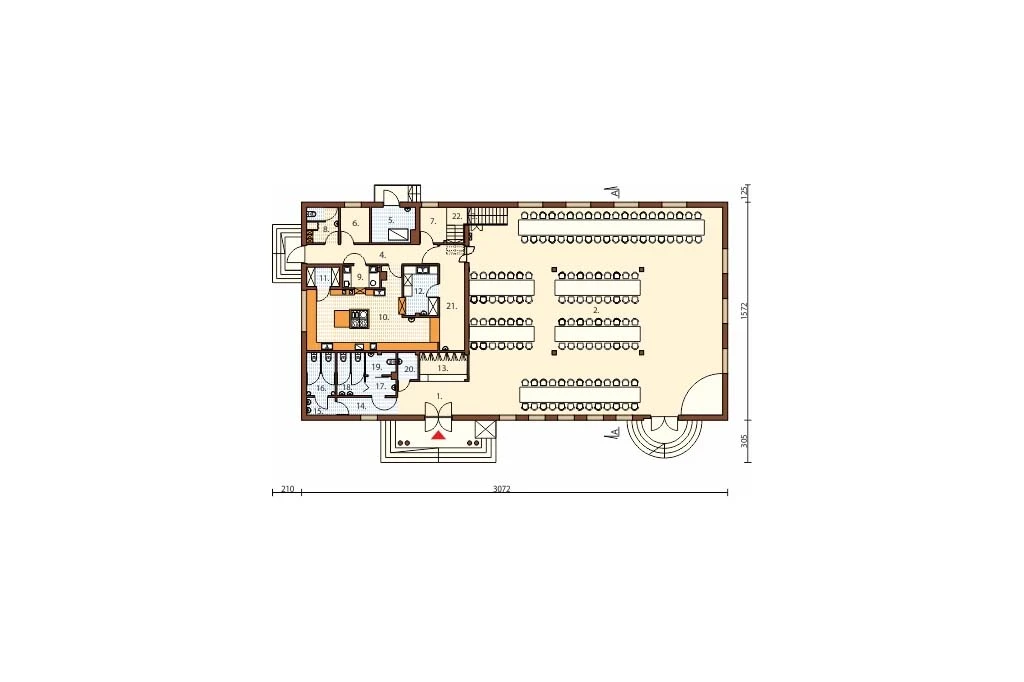

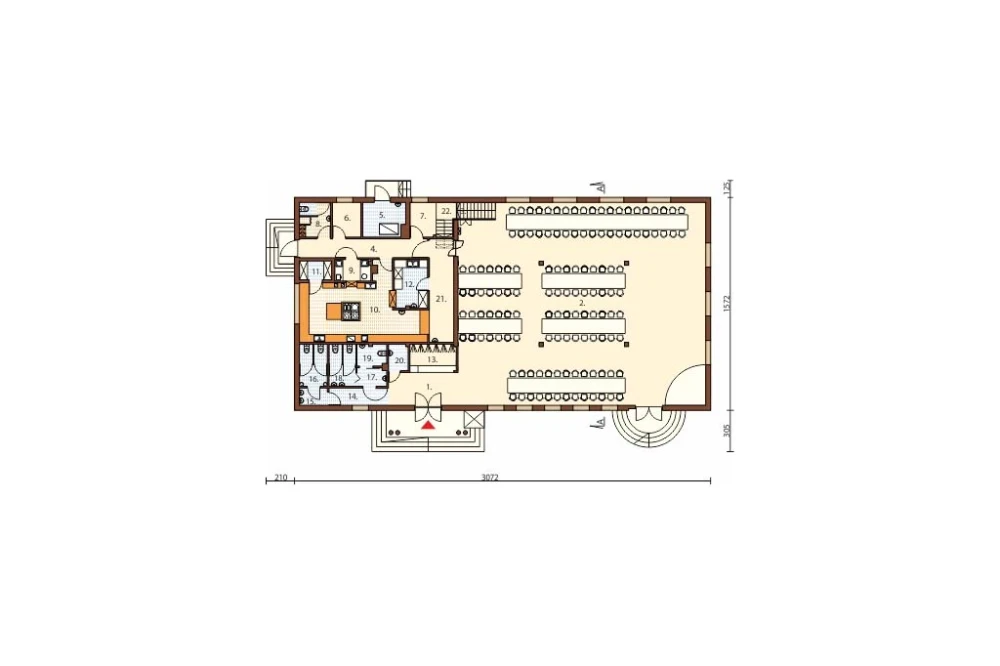

Rzut parteru

Powiększ rzut

Parter: 435,1 m2

1. Hall 12,5 m2

2. Sala bankietowa 270,9 m2

3. Schowek

4. Korytarz 13,3 m2

5. Kotłownia 8,0 m2

6. Magazyn 5,5 m2

7. Magazyn 4,5 m2

8. Pomieszczenie socjalne 5,8 m2

9. Obróbka jaj i warzyw 4,2 m2

10. Kuchnia 39,0 m2

11. Chłodnia 3,5 m2

12. Zmywalnia naczyń stołowych 8,8 m2

13. Szatnia 6,5 m2

14. Korytarz 5,7 m2

15. Przedsionek 2,7 m2

16. WC męski 6,4 m2

17. Przedsionek 3,0 m2

18. WC damski 6,2 m2

19. WC damski i dla osób niepełnosprawnych 3,5 m2

20. Pom. gospodarcze 2,9 m2

21. Rozdzielnie kelnerska 13,8 m2

22. Schody 8,4 m2

Na parterze zaprojektowaliśmy dużą salę bankietową o powierzchni 270,9 m2 , w której można organizować okolicznościowe imprezy. Sala bankietowa ma pełne zaplecze które pozwala na efektywne przygotowanie posiłków, składa się na nie kuchnia z wszystkimi niezbędnymi pomieszczeniami towarzyszącymi. Na tyłach budynku zaprojektowaliśmy pokój socjalny, pomieszczenie gospodarcze oraz kotłownię.

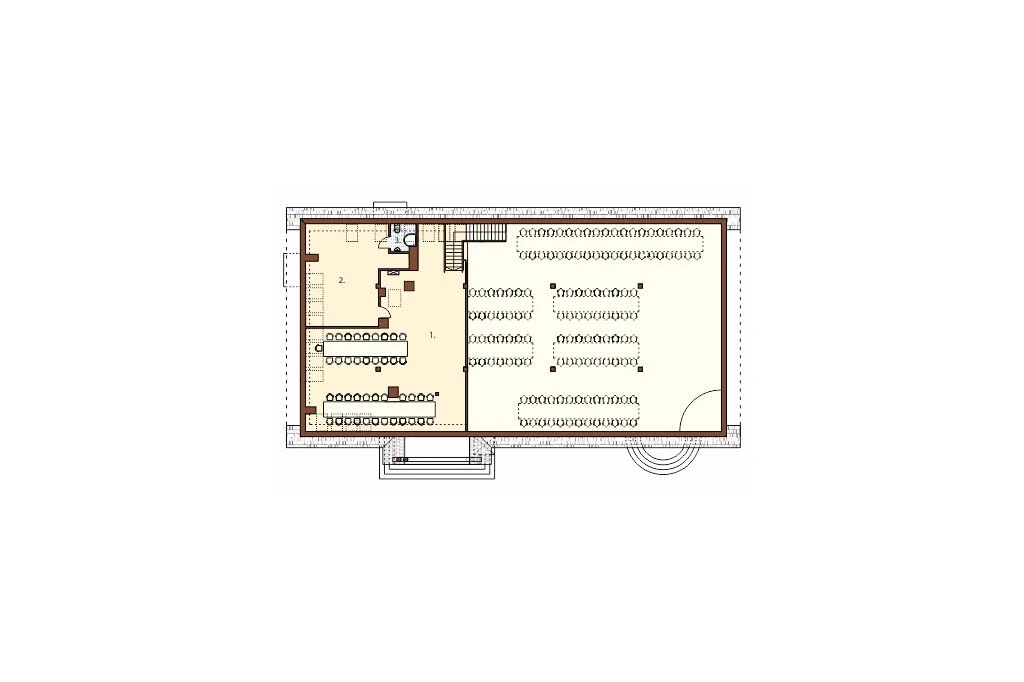

Rzut poddasza

Powiększ rzut

Poddasze (antresola): 149,4 m2

1. Antresola 109,3 m2

2. Biuro 37,5 m2

3. Łazienka 2,6 m2

Projekt posiada częściowe poddasze użytkowe (antresola). Powiększa ona istniejącą powierzchnie użytkową projektu i pozwala na stworzenie drugiej mniejszej sali konsumpcyjnej. Na poddaszu zaprojektowaliśmy także pomieszczenie biurowe dla osoby zarządzającej obiektem.

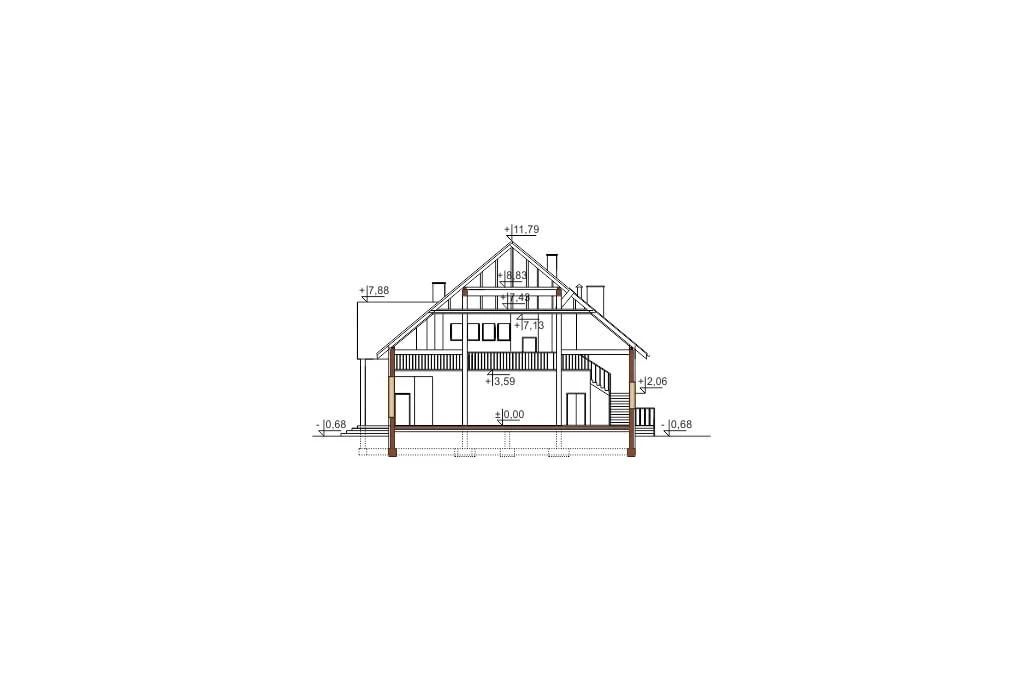

Przekrój

Powiększ rzut

Projekt K-42 przygotowaliśmy jako dom weselny, dużą jego zaletą jest obecność częściowego poddasza użytkowego.

Projekt budynku gastronomicznego pełniący funkcję domu weselnego K-42, parterowy z częściowym poddaszem użytkowym (antresola), bez podpiwniczenia. Technologia tradycyjna: ściany zewnętrzne - pustak SUPOREX 24 cm, styropian 12 cm, tynk zewnętrzny. Strop nad zapleczem parteru: żelbetowy. Kąt nachylenia dachu: 40°. Pokrycie dachu: blacha dachówkowa.
Ogrzewanie: kotłownia na paliwo stałe.
Program: sala bankietowa dla 130-150 osób, antresola na 48 osób, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia na paliwo stałe, pomieszczenie biurowe, łazienka, szatnia

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja wywiewna na sali bankietowej, wewnętrzne hydranty p.poż.,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 494.00 m²
Powierzchnia użytkowa: 584.60 m²
Kubatura: 3298.30 m³
Szerokość działki: 24.30 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 25
Kąt nachylenia dachu: 40°
Pokój na parterze: Nie
Wysokość budynku: 12.47 m
Rodzaj ogrzewania: paliwo stałe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: antresola
Typ: gastronomiczne, komercyjne, projekt karczmy, projekt budynku usługowego, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, projekt restauracji, świetlica, placówka wsparcia dziennego dla dziecka
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 3 200PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
