Projekt Warsztat samochodowy Kod: K-43
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

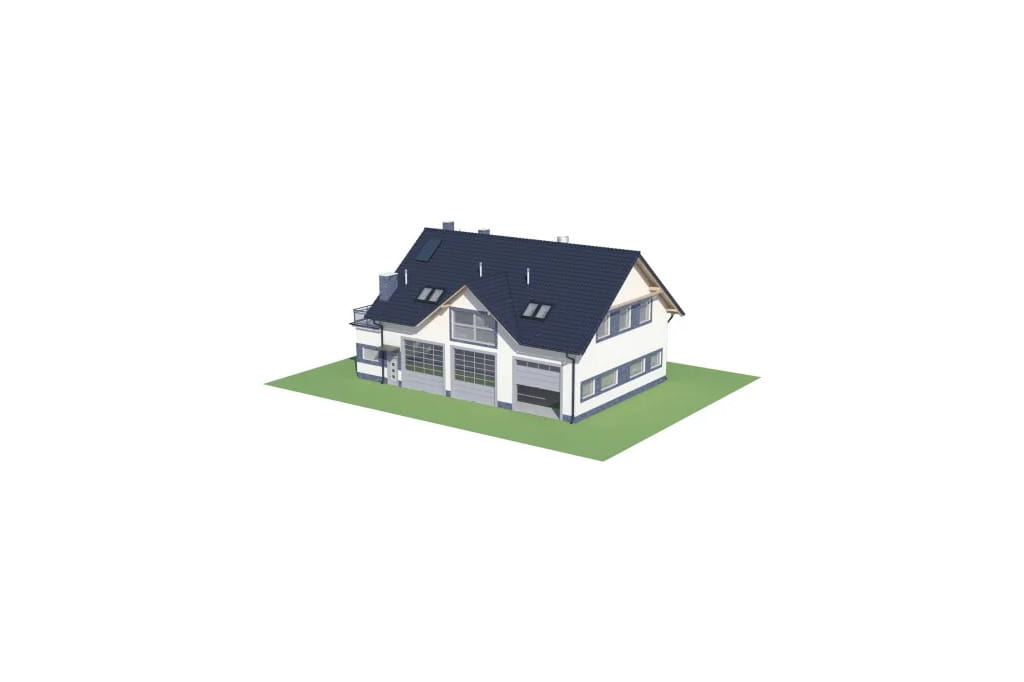

Model
Elewacje

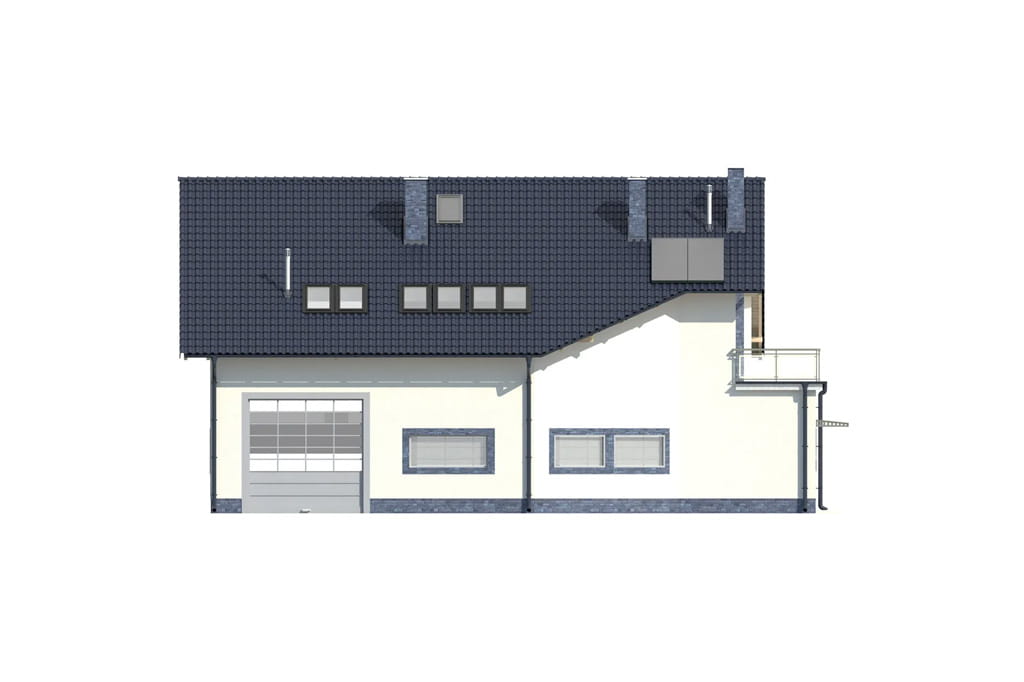

elewacja ogrodowa

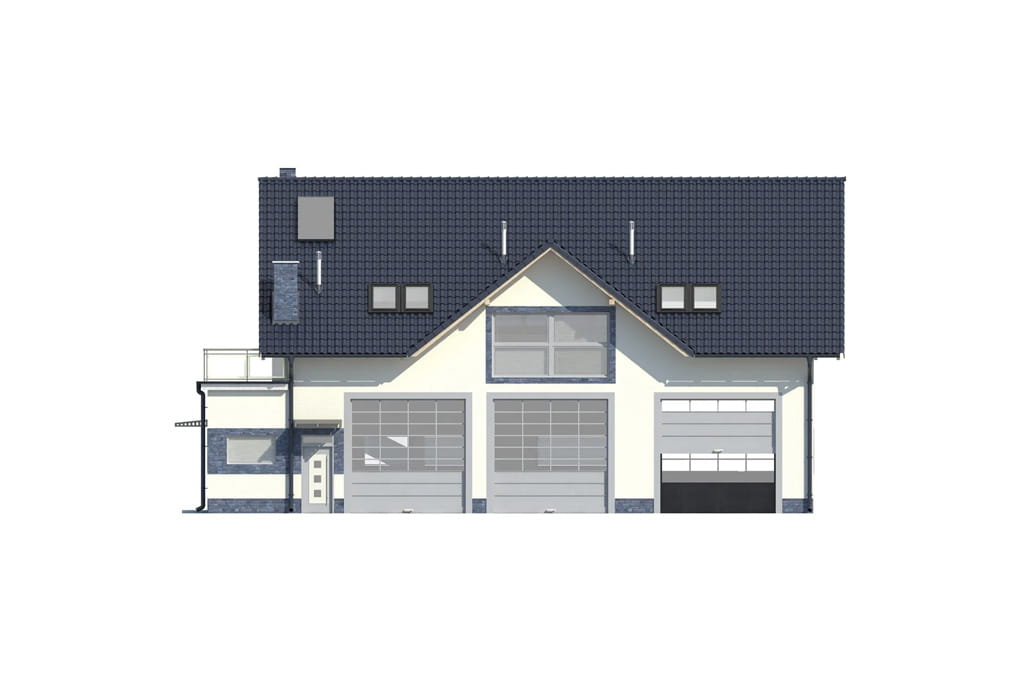

elewacja frontowa

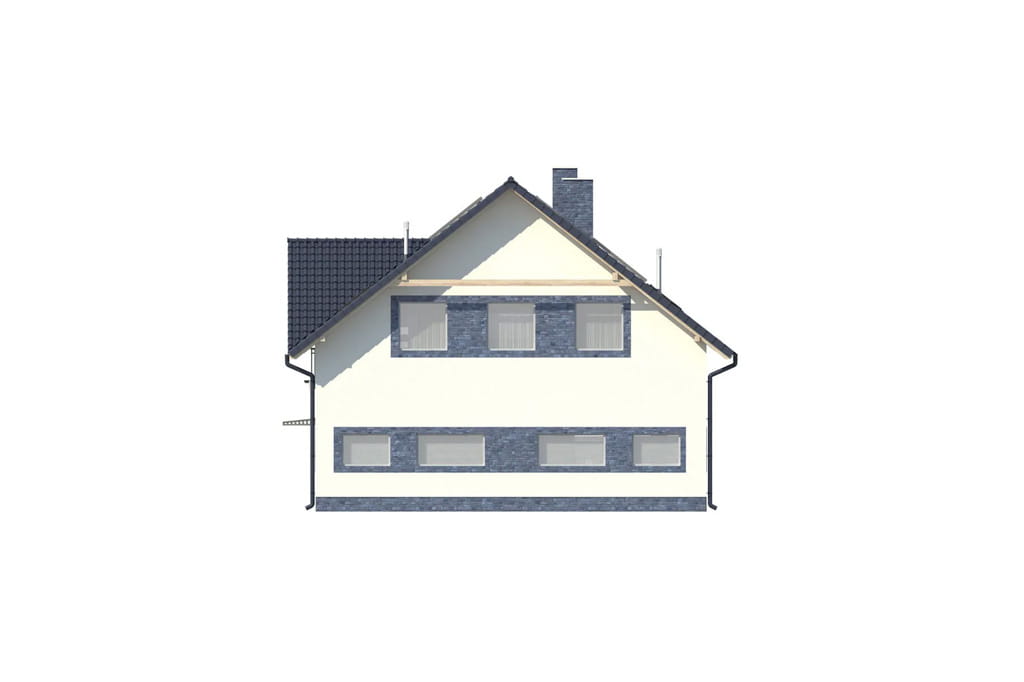

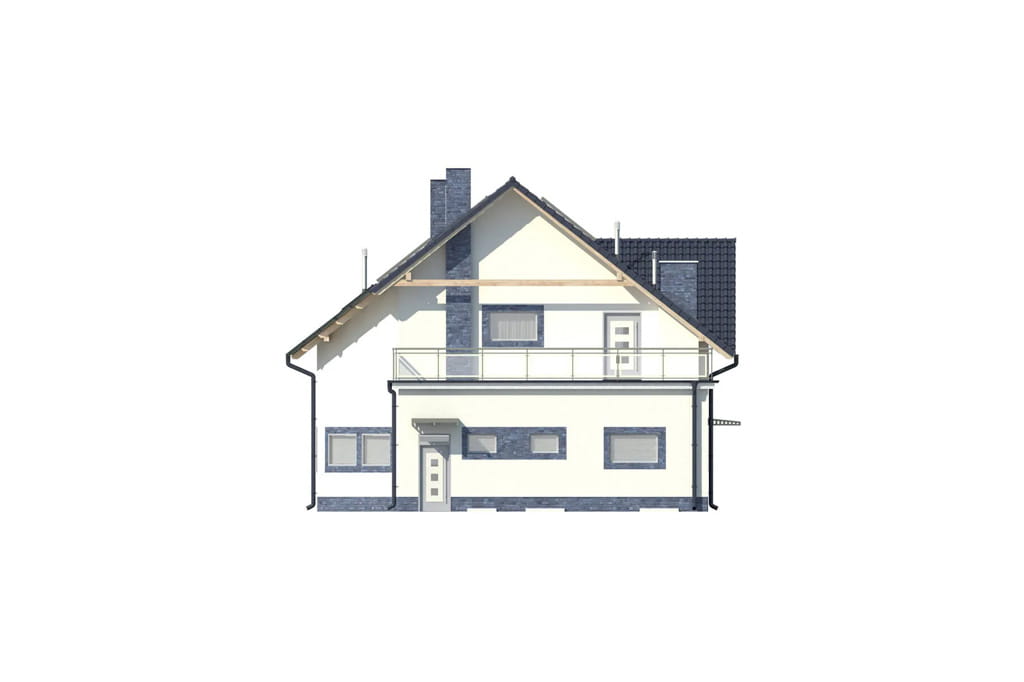

elewacja boczna
elewacja boczna

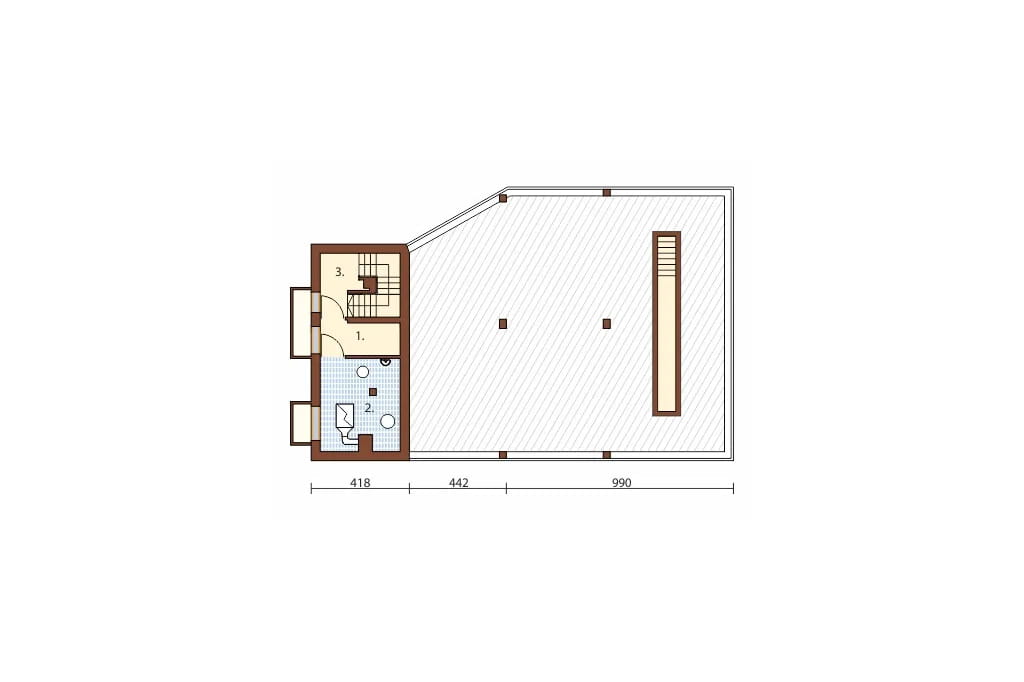

Rzut piwnicy

1.Piwnice: 28,6 m2

2. Skład opału 5,0 m2

3. Kotłownia 13,8 m2

4. Komunikacja + 1/2 schody 9,8 m2

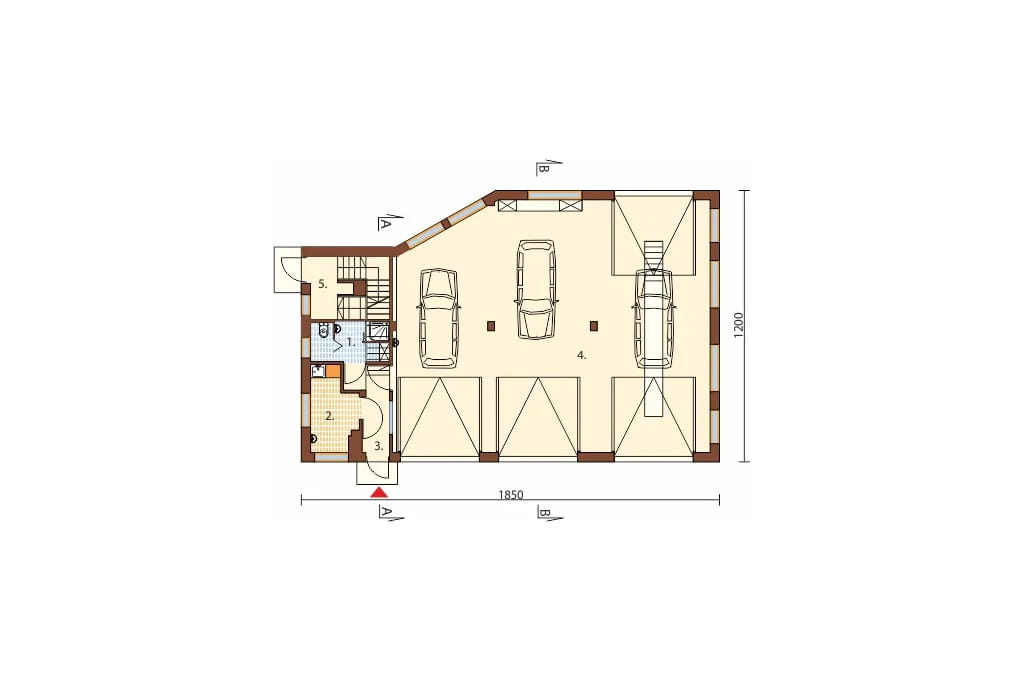

Rzut parteru

Parter: 176,9 m2

1. Pomieszczenie socjalne 6,2 m2

2. Pokój śniadań 7,0 m2

3. Korytarz 5,7 m2

4. Hala napraw 151,1 m2

5. Komunikacja + 1/2 schody 7,0 m2

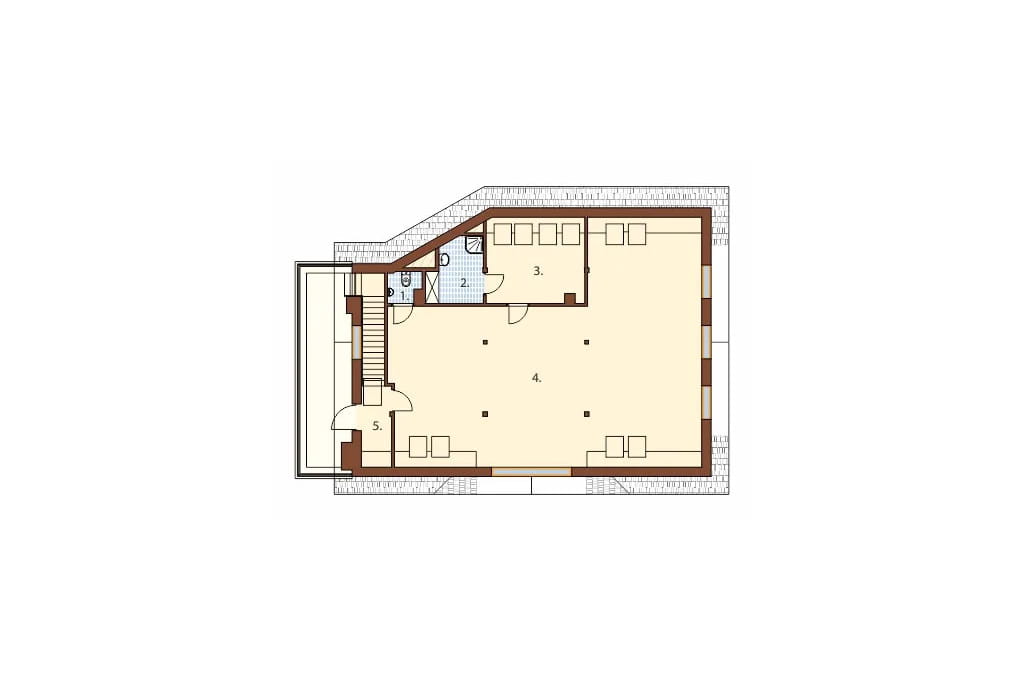

Rzut poddasza

Poddasze: 139,6 m2

1. WC 2,0 m2

2. Łazienka 6,8 m2

3. Biuro 13,6 m2

4. Pom. do adaptacji 110,3 m2

5. Schody 6,9 m2

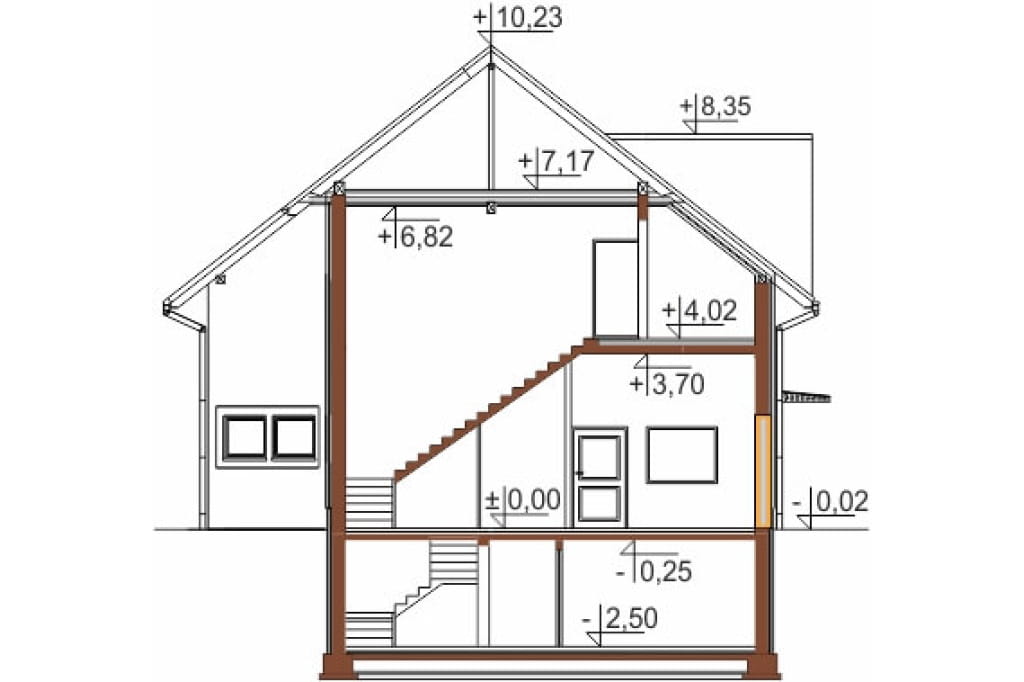

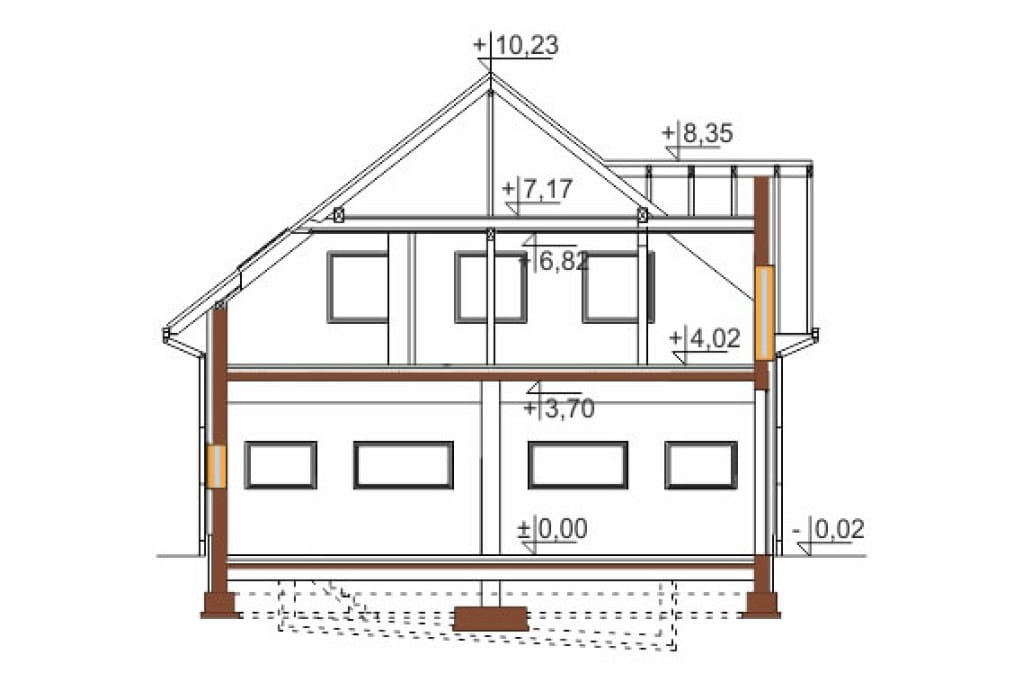

Przekrój

Projekt warsztatu samochodowego K-43, parterowy poddaszem użytkowym, częściowo podpiwniczony.
Obiekt przystosowany do napraw samochodów do 3,5 tony. Hala napraw o wysokości 370 cm wyposażona jest w kanał rewizyjny o długości 6m i szerokości 80 cm. Na hali napraw oraz w kanale przeglądowym przewidziano wentylację mechaniczną nawiewno - wywiewną.

Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 29 cm, styropian 12 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu: 38°
Pokrycie dachu: dachówka ceramiczna.
Ogrzewanie: kotłownia na paliwo stałe w piwnicy. Podgrzewanie c.w.u wspomagane za pomocą instalacji solarnej (3 kolektory słoneczne umieszczone na dachu).
Program: hala napraw dla pojazdów do 3,5 tony, zaplecze socjalne, zaplecze sanitarne, magazyn, biuro, łazienka, WC, kotłownia ze składem opału.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno - wywiewna hali napraw oraz kanału przeglądowego, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- kosztorys inwestorski budowlany z przedmiarem robót
- kosztorys inwestorski instalacyjny z przedmiarem robót
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 206.00 m²
Powierzchnia użytkowa: 345.10 m²
Kubatura: 1252.90 m³
Szerokość działki: 20.00 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 13
Kąt nachylenia dachu: 38°
Pokój na parterze: Nie
Wysokość budynku: 10.25 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 81.14 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: garaż wielostanowiskowy
Piwnica: częściowo podpiwniczony
Poddasze: poddasze użytkowe
Typ: komercyjne, projekt warsztatu samochodowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis, produkcyjne
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 2 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
