Projekt Budynek produkcyjno - biurowy Kod: LK-41
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

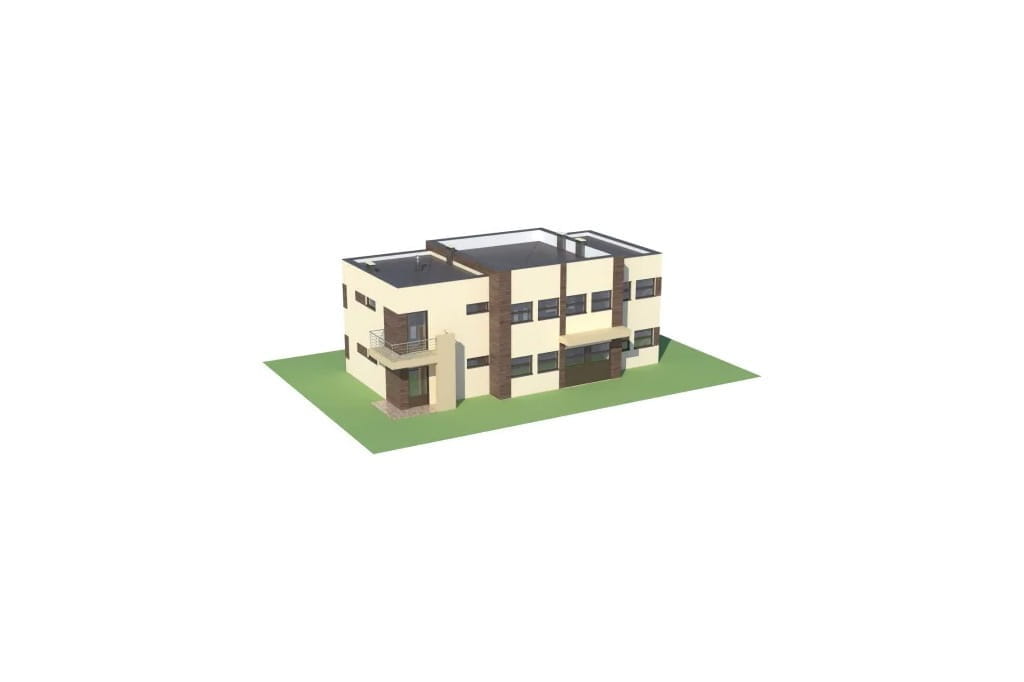

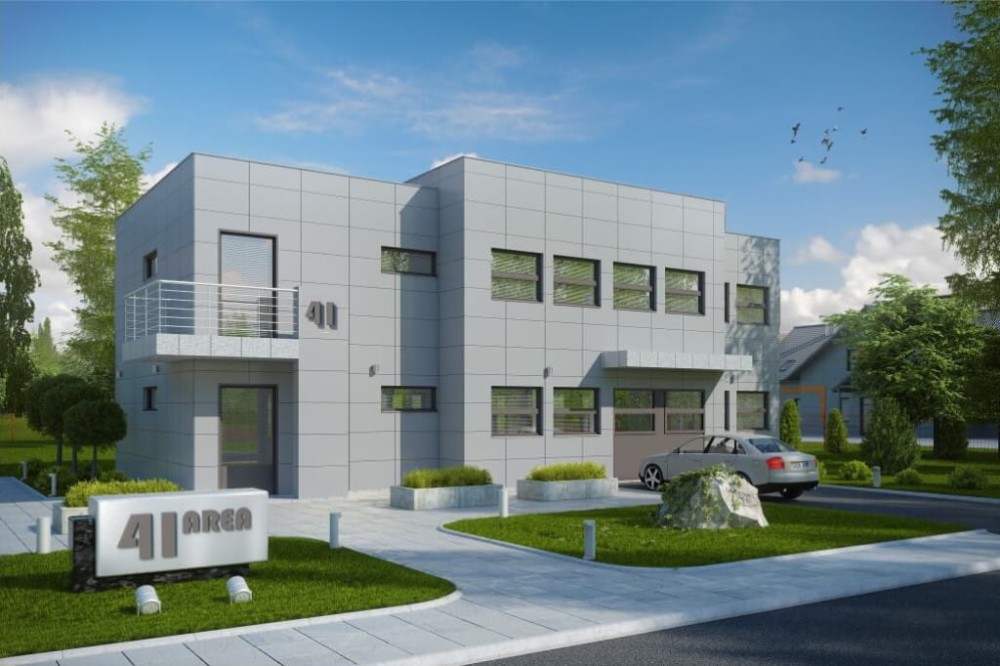

Model

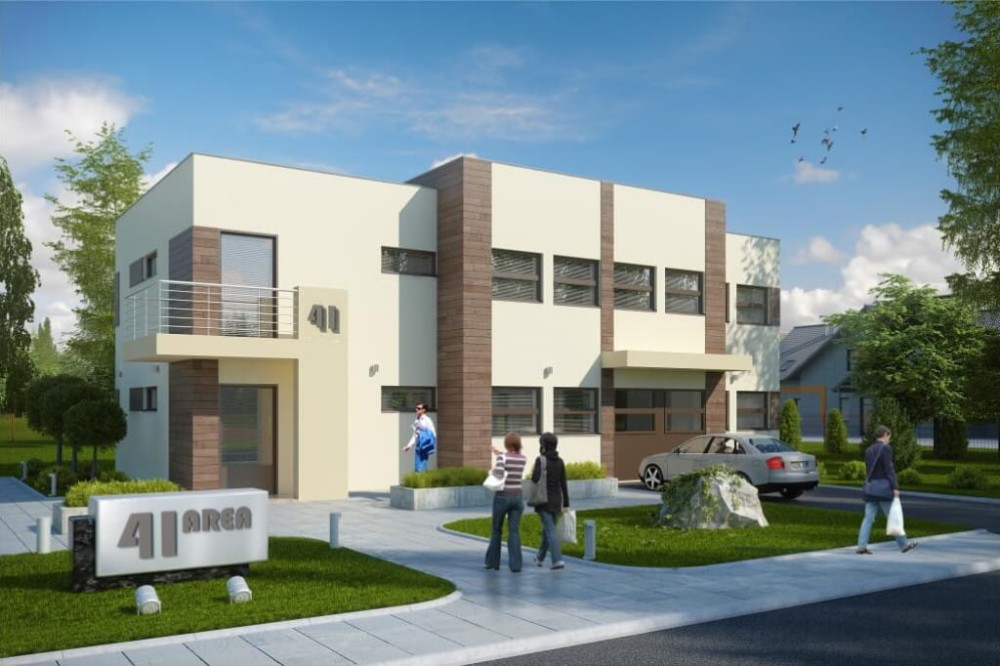

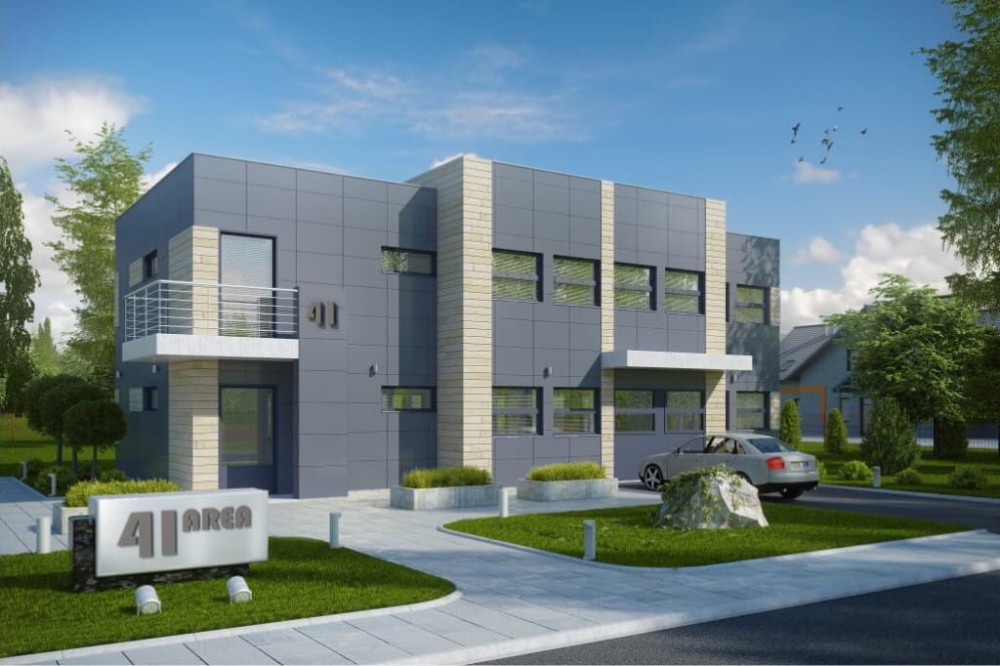

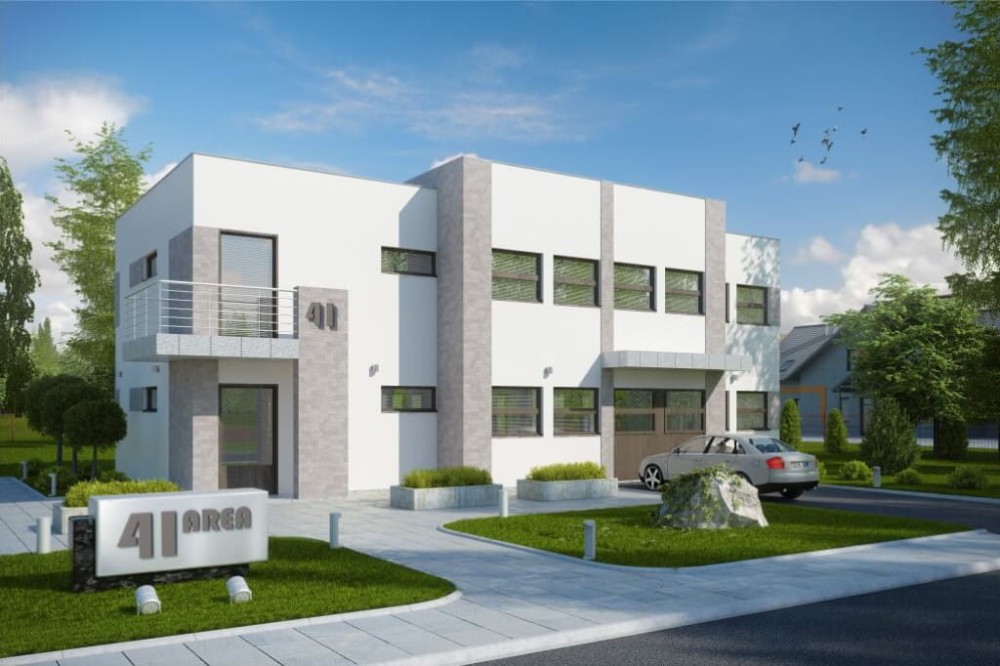

Bryła budynku należy do zwartych i prostych założeń. W elewacji frontowej jest lekkie wysunięcie, w którym zaprojektowaliśmy wjazd do hali produkcyjnej. Główne wejście dla pracowników jest dobrze osłonięte od deszczu dzięki balkonowi na wysokości pierwszego piętra. LK-41 nie zajmie dużo miejsca na działce, wymagana minimalna szerokość parceli to zaledwie 17.00 m. Dzięki atrakcyjnej, nowoczesnej architekturze projekt ten będzie doskonale prezentował się w otoczeniu współczesnej zabudowy komercyjnej.
Elewacje

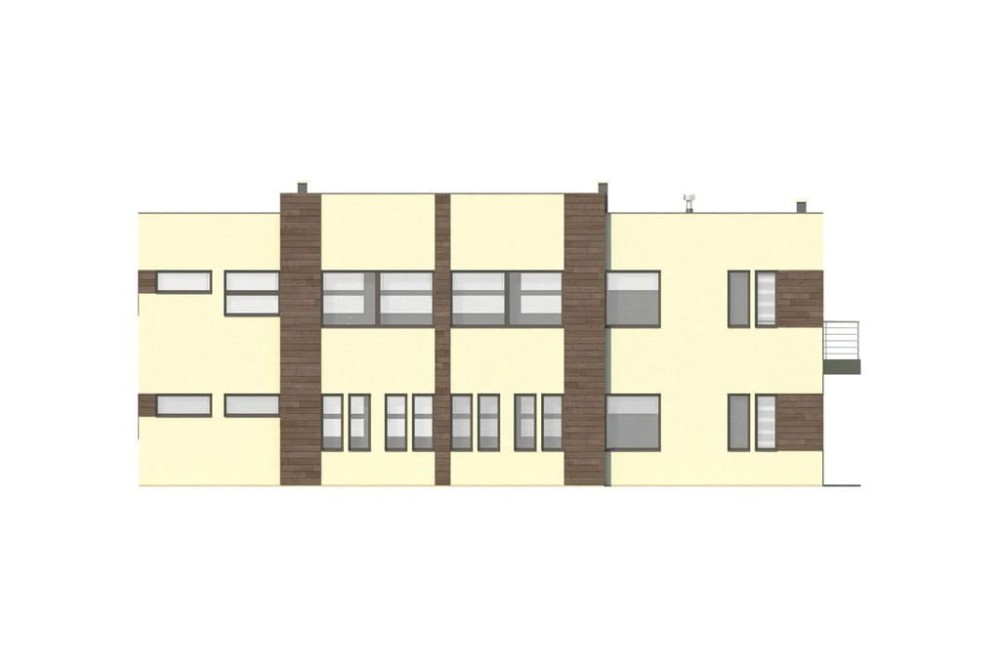

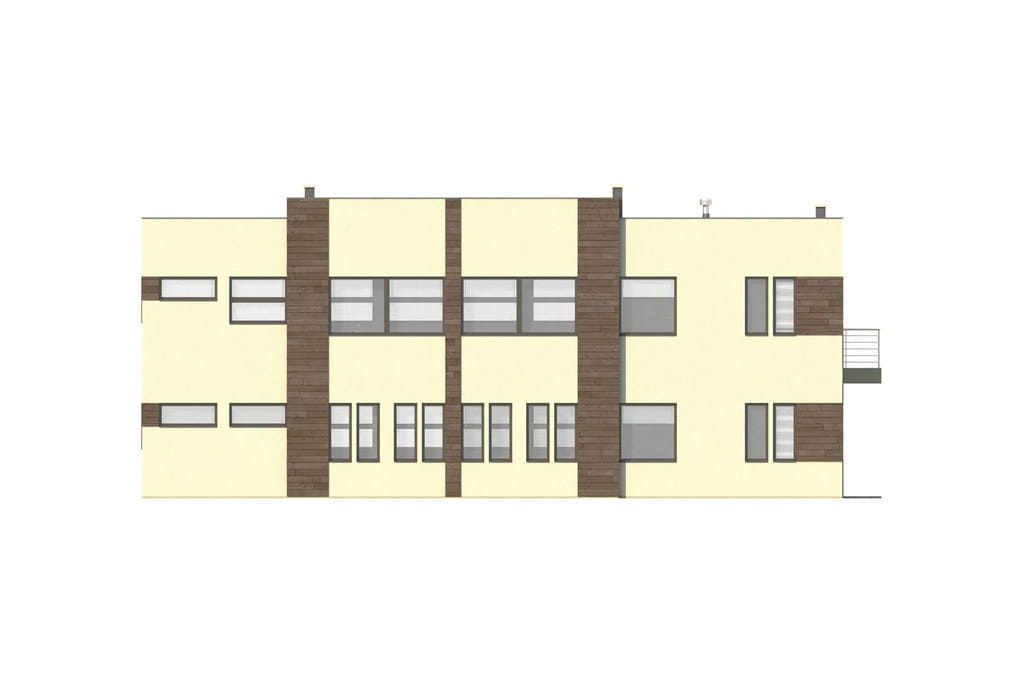

elewacja ogrodowa

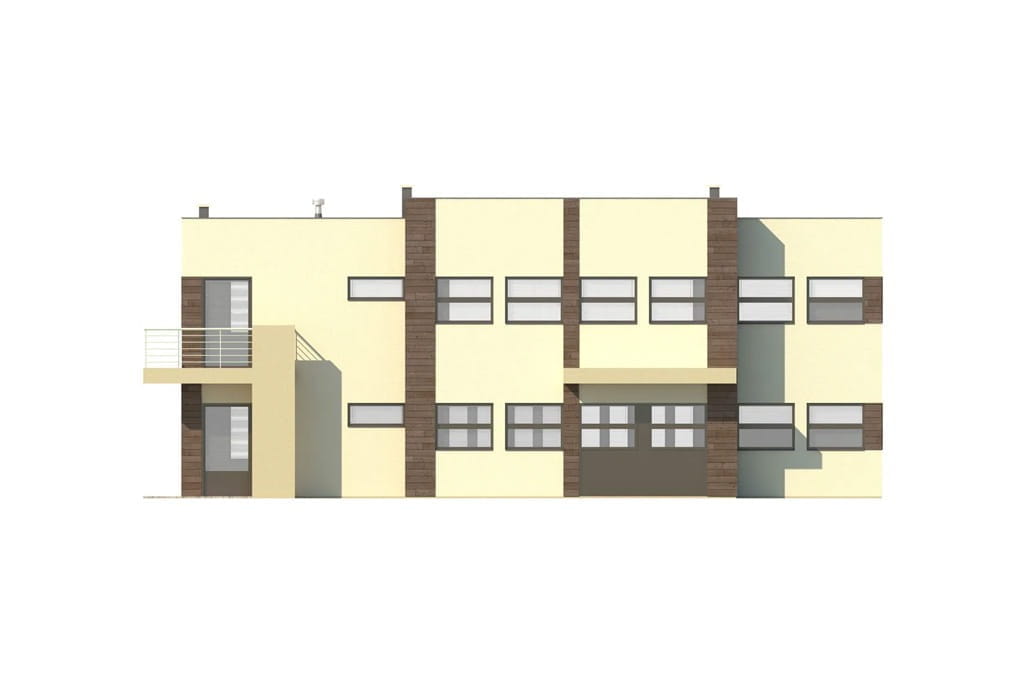

elewacja frontowa

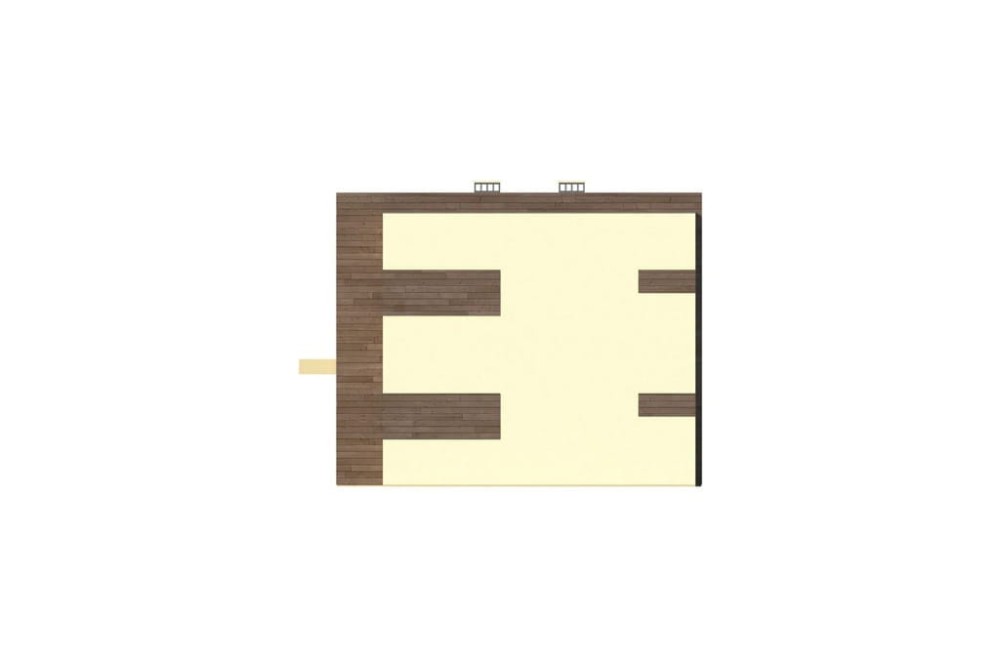

elewacja boczna

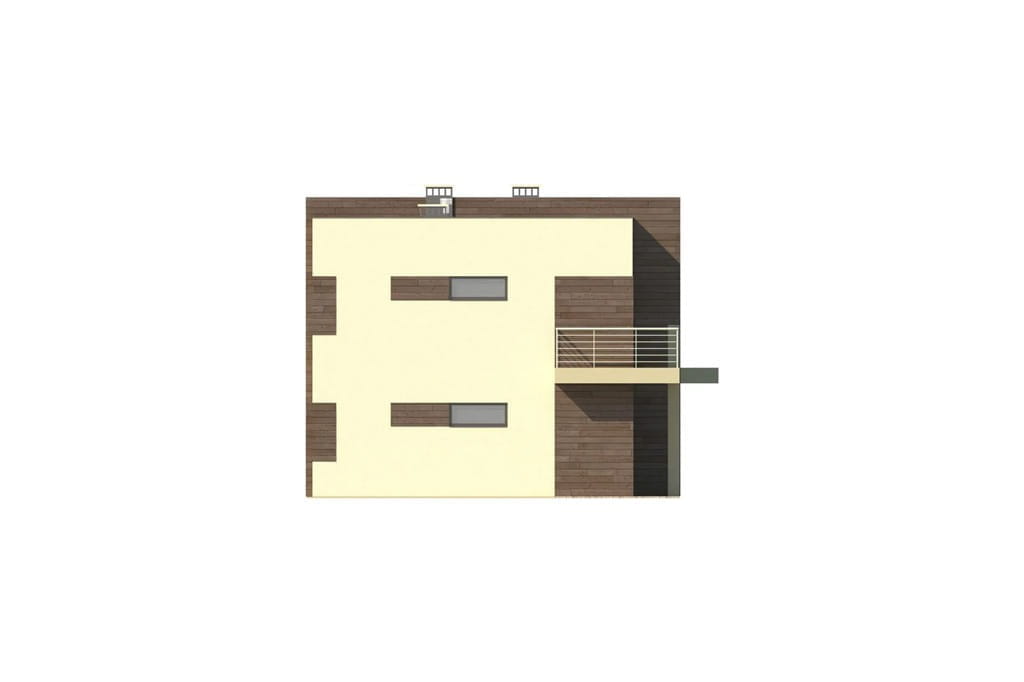

elewacja boczna

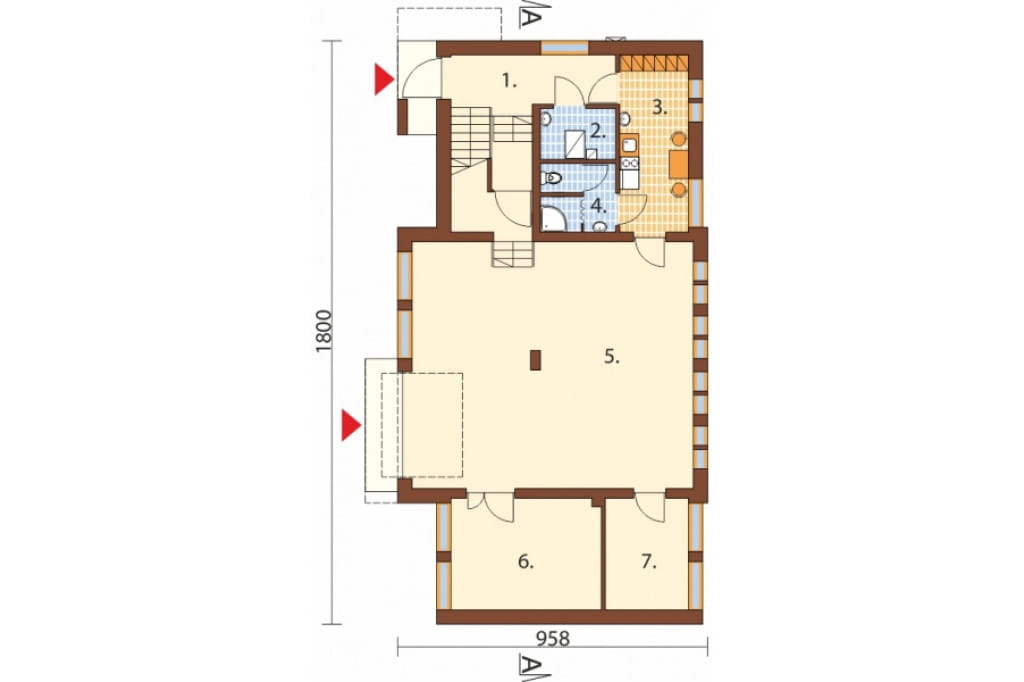

Rzut parteru

Wersja alternatywna

Parter: 128,6 m2

1. Hall + komunikacja 17,7 m2

2. Pomieszczenie techniczne 3,4 m2

3. Pokój socjalny 11,7 m2

4. WC + natrysk 4,8 m2

5. Hala produkcyjna 66,1 m2

6. Magazyn 16,0 m2

7. Magazyn 8,9 m2

Na parterze LK-41 zaprojektowaliśmy hale produkcyjną o powierzchni 66,1m2 z wjazdem od frontu budynku, oraz dwa pomieszczenia magazynowe. Do dyspozycji pracowników jest pomieszczenie socjalne oraz łazienka. Na parterze zlokalizowane jest także pomieszczenie techniczne.

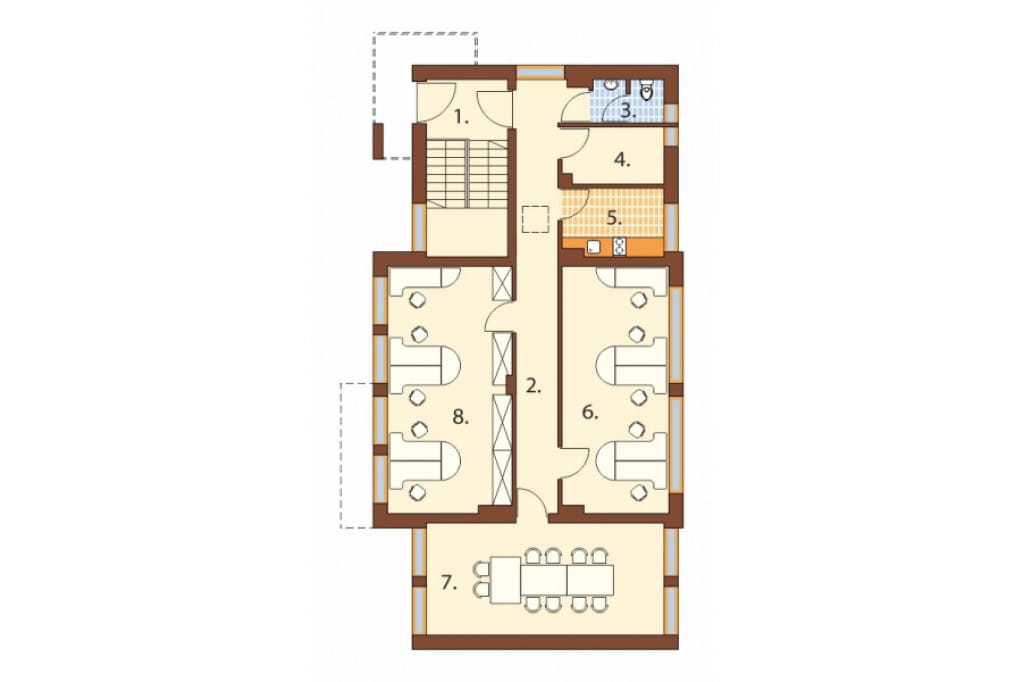

Rzut I piętra

Wersja alternatywna

Piętro: 124,0 m2

1. Komunikacja 11,2 m2

2. Korytarz 18,7 m2

3. WC 2,9 m2

4. Archiwum 5,2 m2

5. Pokój śniadań 6,7 m2

6. Biuro 25,0 m2

7. Pokój konferencyjny 25,3 m2

8. Biuro 29,1 m2

Poddasze zaprojektowaliśmy jako strefę biurową z pomieszczeniami dla 10 pracowników. Są tu dwa pokoje, w których można urządzić stanowiska do pracy, pokój konferencyjny oraz pokój śniadań. Osobne pomieszczenie zaprojektowaliśmy dla archiwum, a przy schodach jest WC.

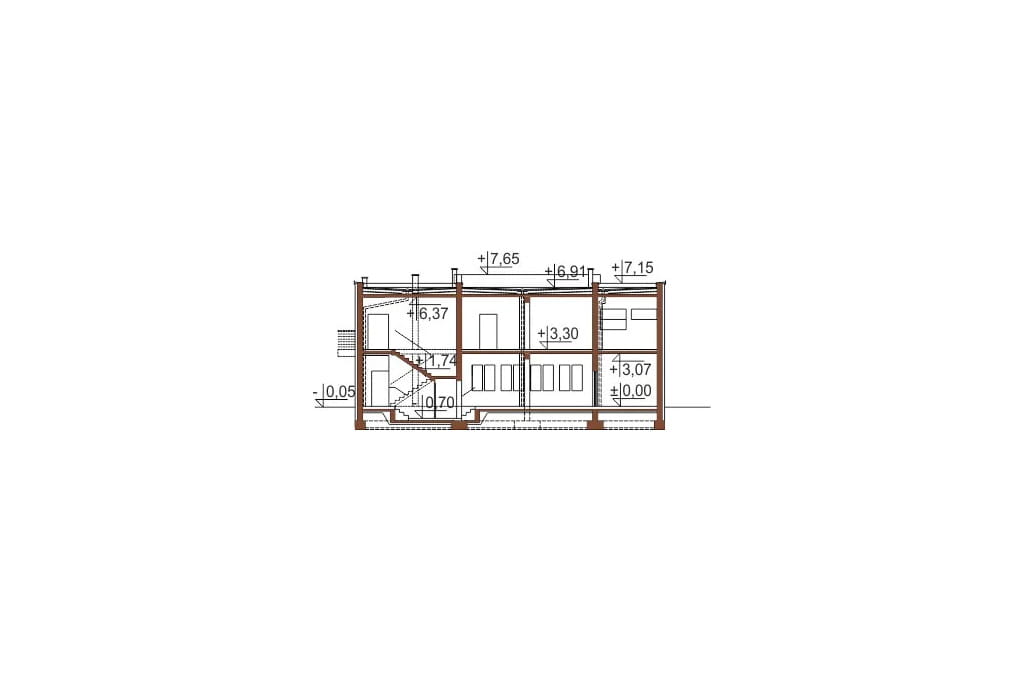

Przekrój

Wersja alternatywna

LK-41 to doskonały projekt dla małego biznesu. Na parterze jest strefa produkcyjna a na poddaszu biurowa.

Projekt budynku biurowo - produkcyjnego LK-41, piętrowy, bez podpiwniczenia. Pomieszczenia biurowe przeznaczone dla 10 pracowników. Technologia tradycyjna: ściany zewnętrzne - pustak Max 29 cm, styropian 15 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia stropodachu: 3°.
Ogrzewanie: pieca gazowy dwufunkcyjny zlokalizowany w pomieszczeniu technicznym nr 2.
Program: hala produkcyjna z zapleczem magazynowym, socjalnym i sanitarnym, 2 pomieszczenia biurowe, sala konferencyjna, WC, pokój śniadań.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, c.w.u, wod-kan, gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, oświetlenie)
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72

Posiadamy również wersję tego projektu z dachem kopertowym o nachyleniu 12°, usuniętym balkonem frontowym i bramą wjazdową oraz dodatkowym pomieszczeniem socjalnym dla 10 pracowników na piętrze budynku ( symbol LK-41C ).

Powierzchnia zabudowy: 159.00 m²
Powierzchnia użytkowa: 252.00 m²
Kubatura: 986.00 m³
Szerokość działki: 17.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 15
Kąt nachylenia dachu: 3°
Pokój na parterze: Nie
Wysokość budynku: 7.7 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 2 400PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
