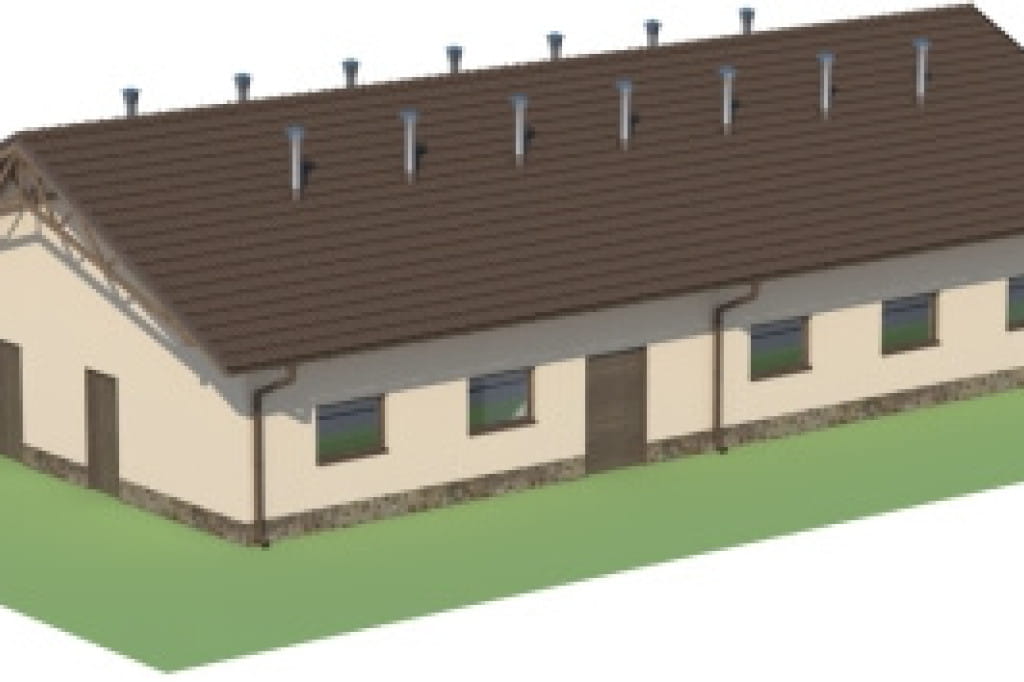

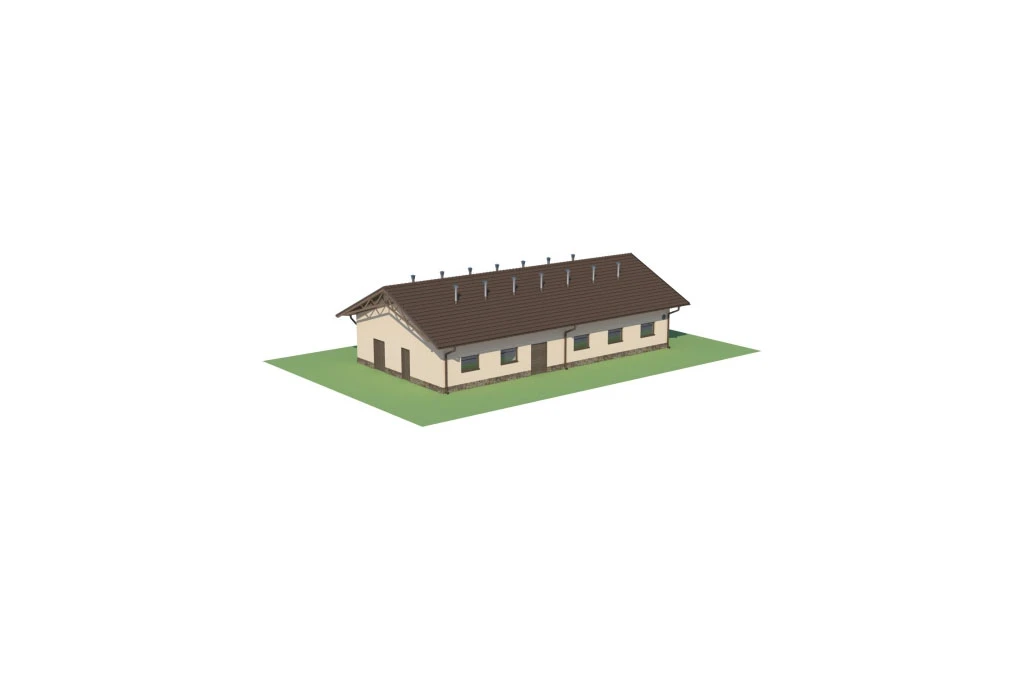

Model

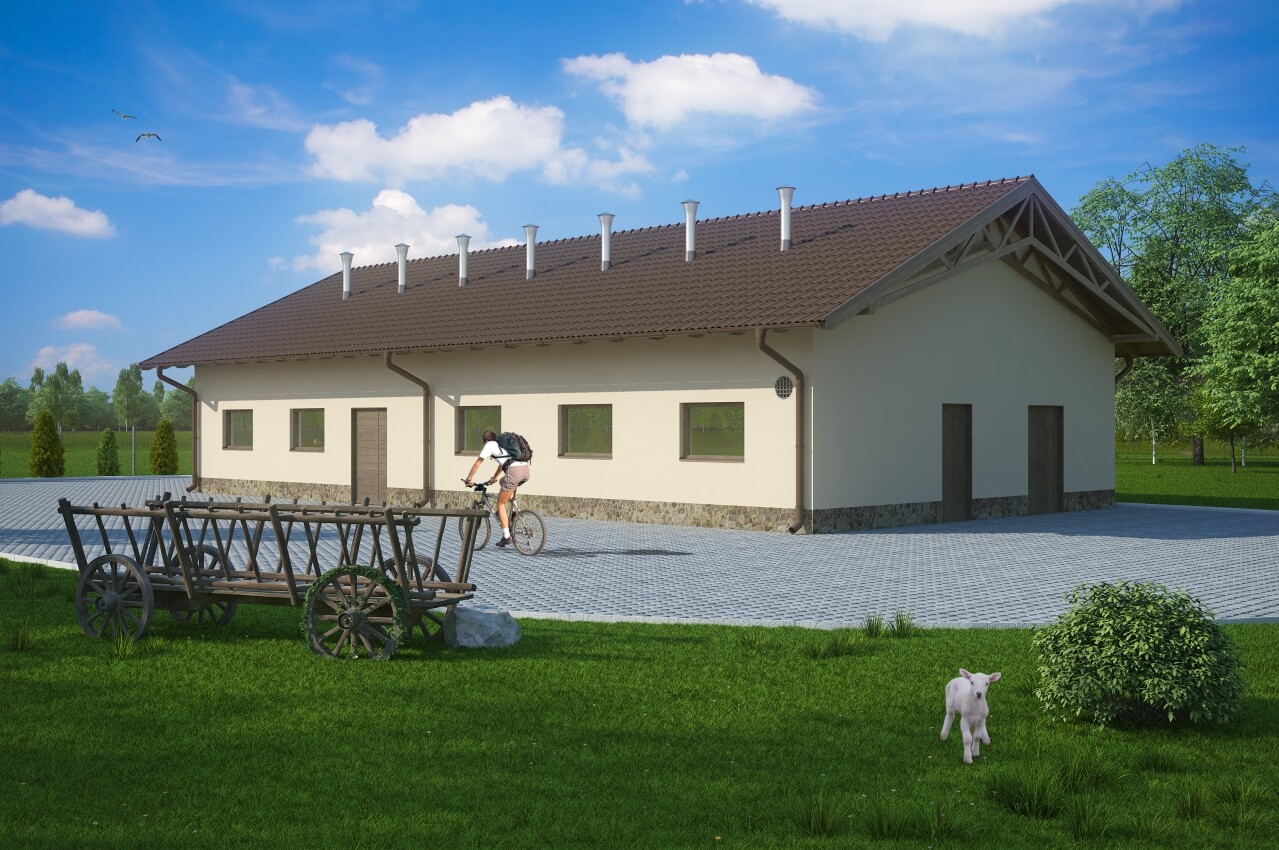

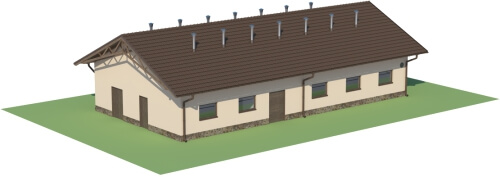

ZG-81 oferuje inwestorowi możliwość budowy nowoczesnego budynku chlewni. W projekcie przewidziano chów bezściółkowy. Budynek ma wymiary 20, 37m x 10,38 m, co wymaga do realizacji działki o szerokości minimum 18,4m. Bryła budynku kryta jest dachem dwuspadowym co jest tanim i prostym w realizacji rozwiązaniem.

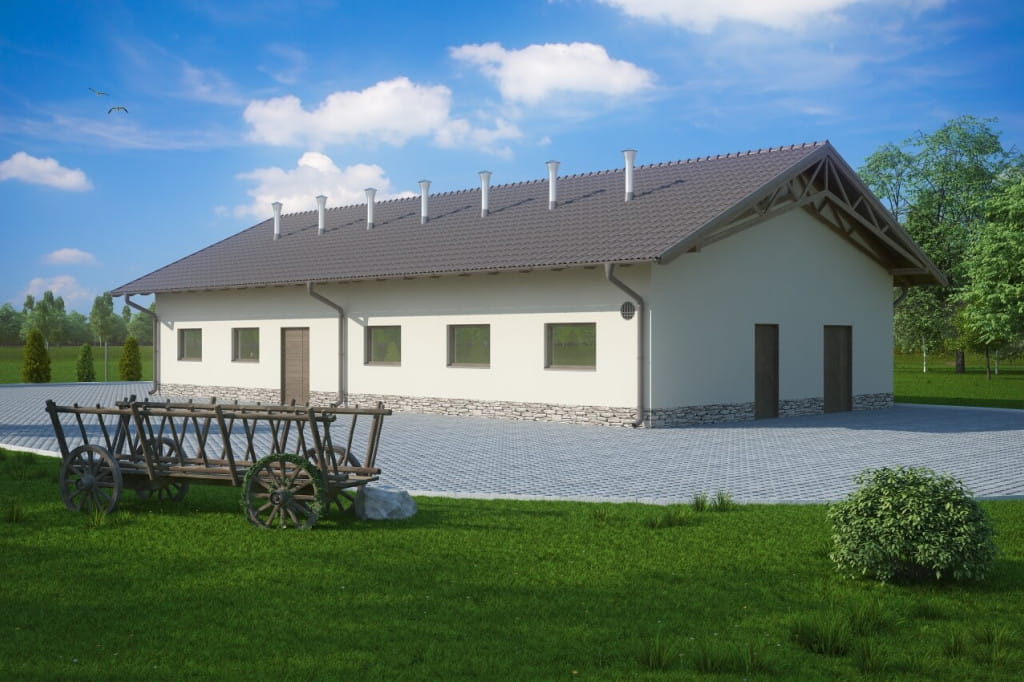

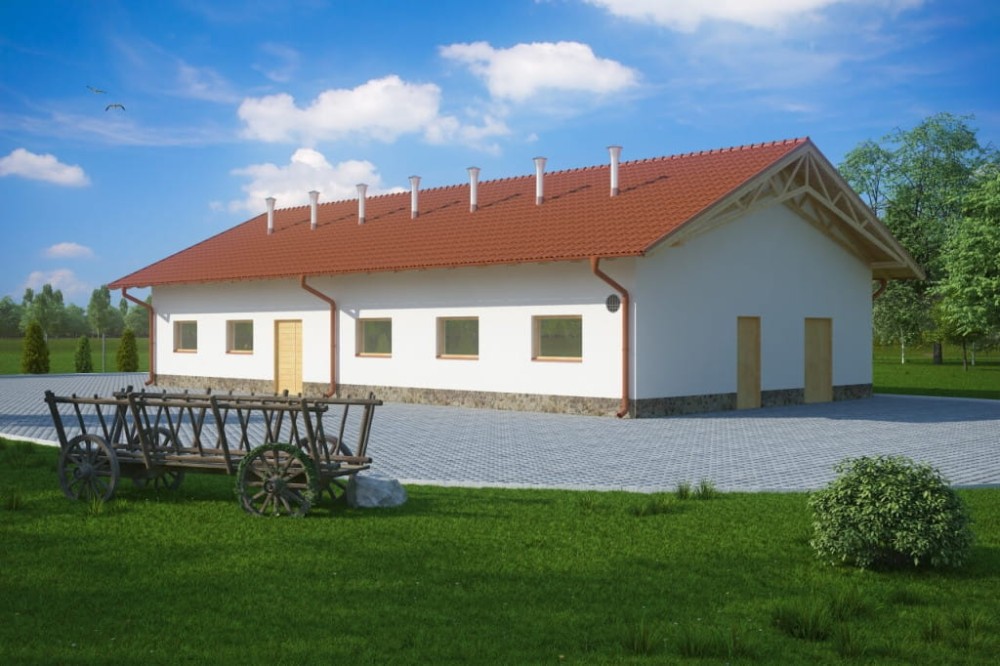

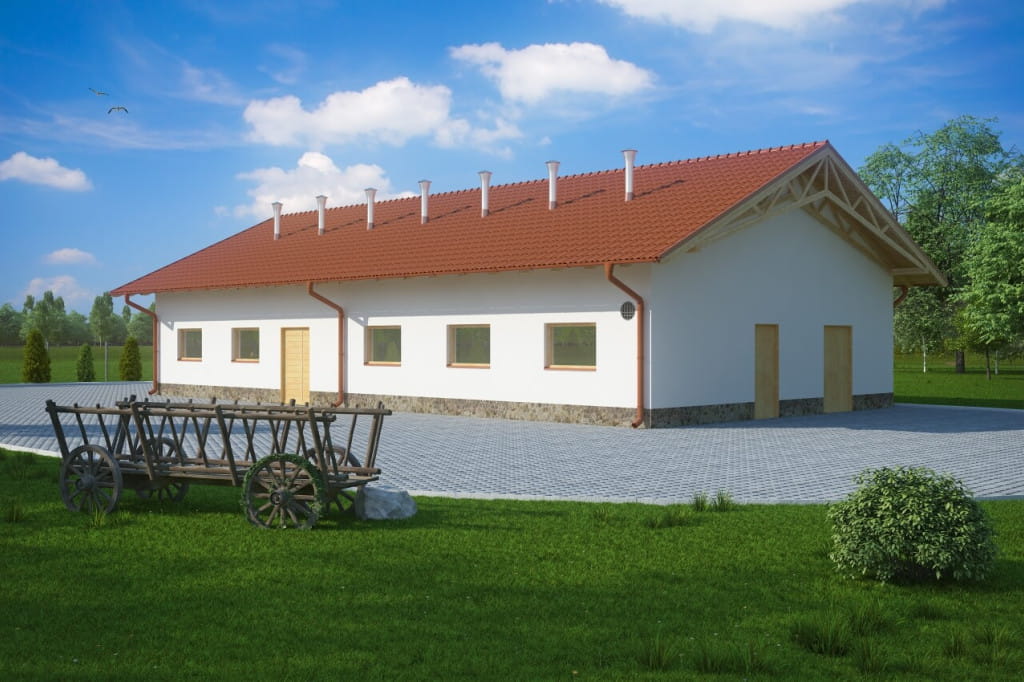

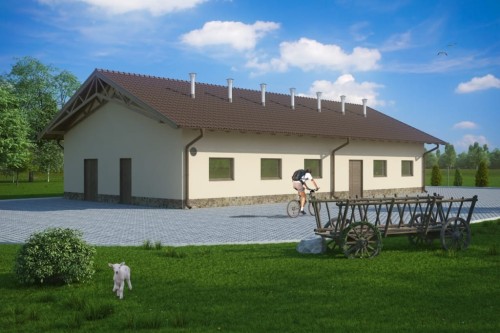

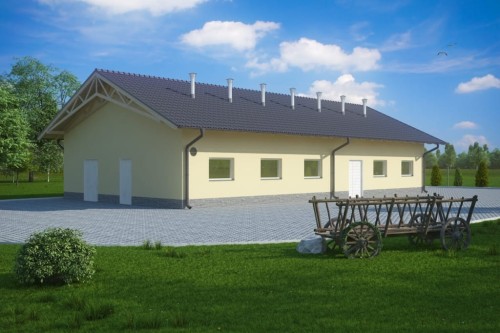

Elewacje

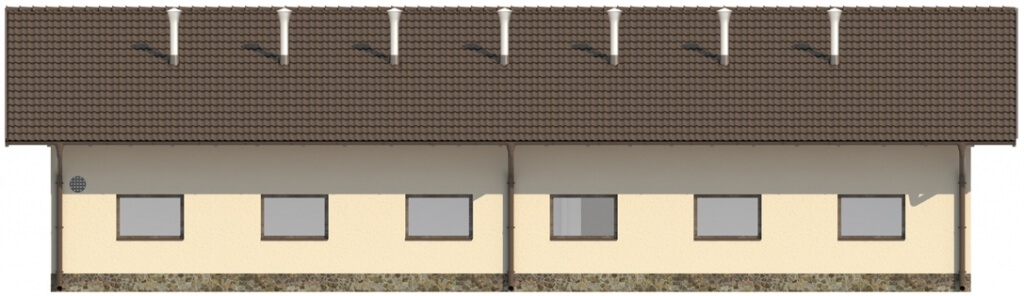

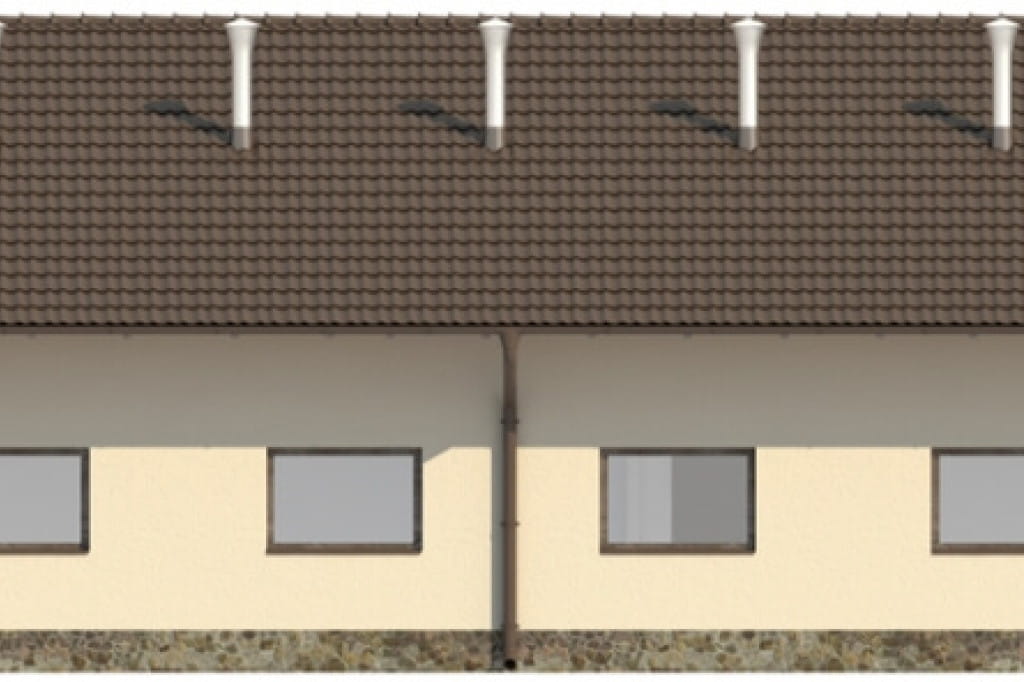

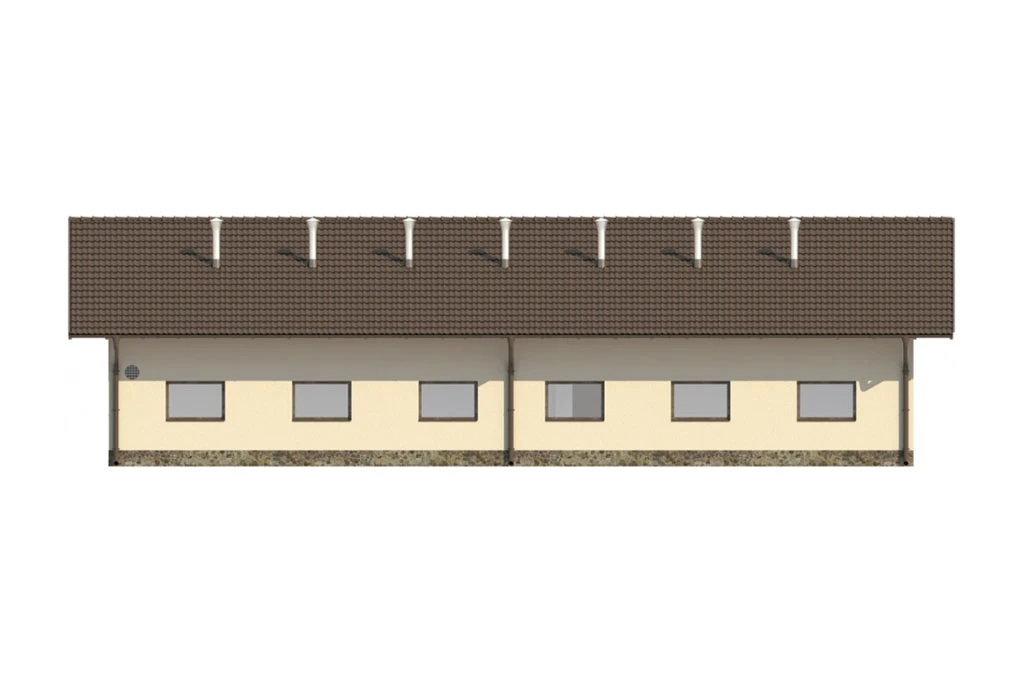

elewacja ogrodowa

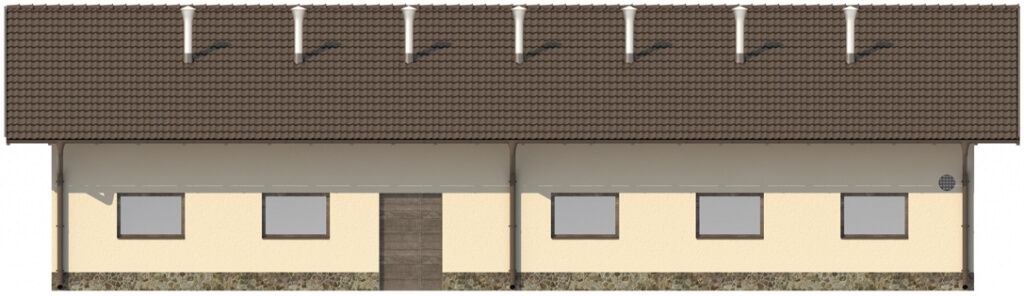

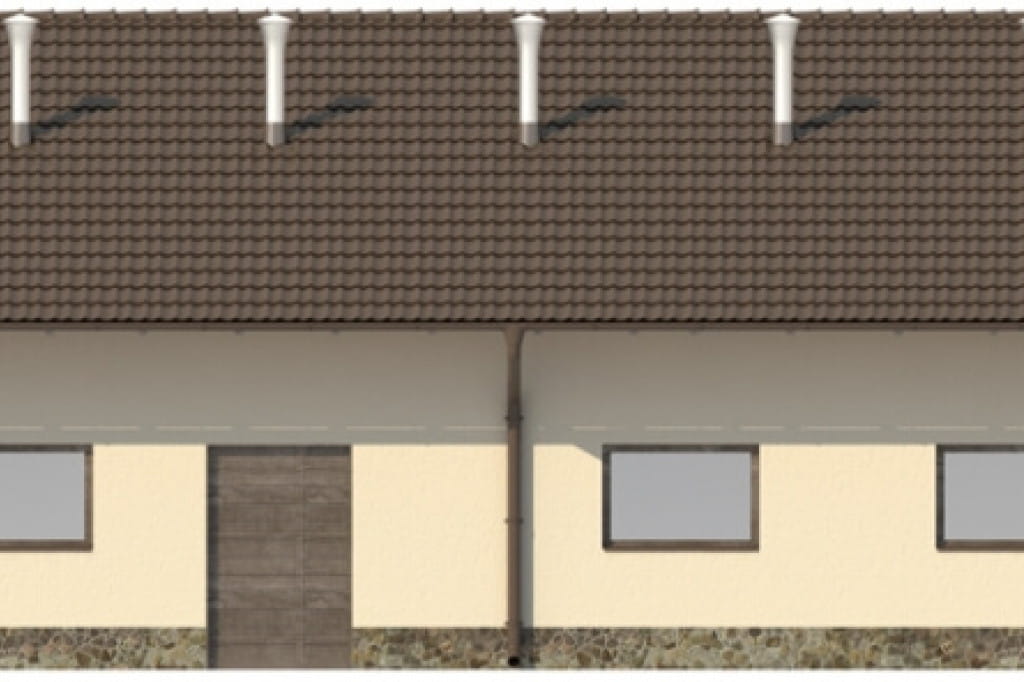

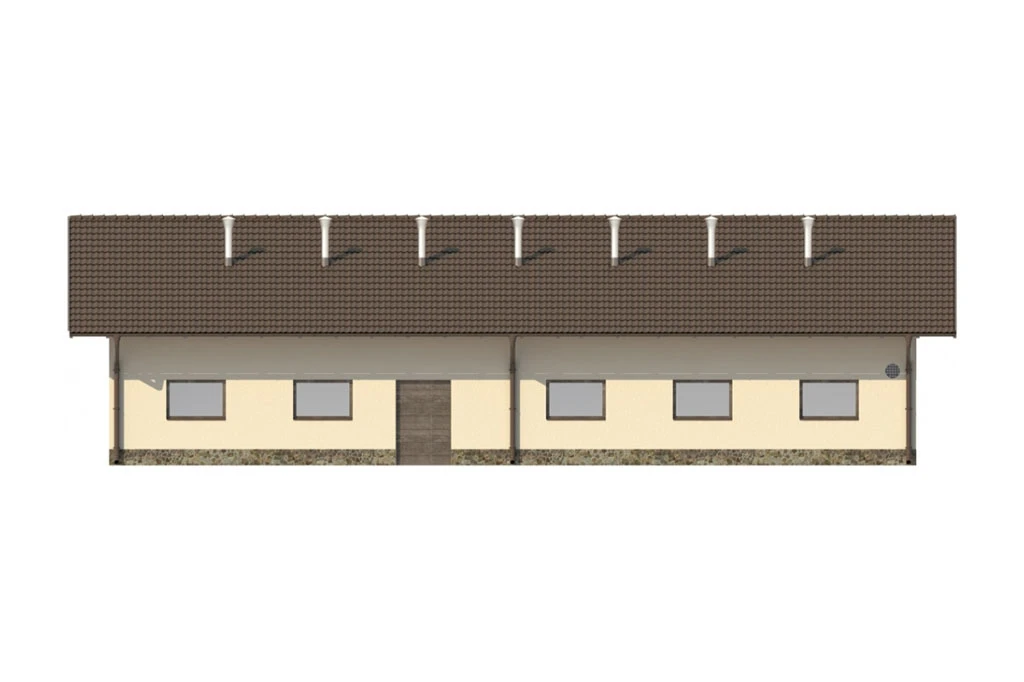

elewacja frontowa

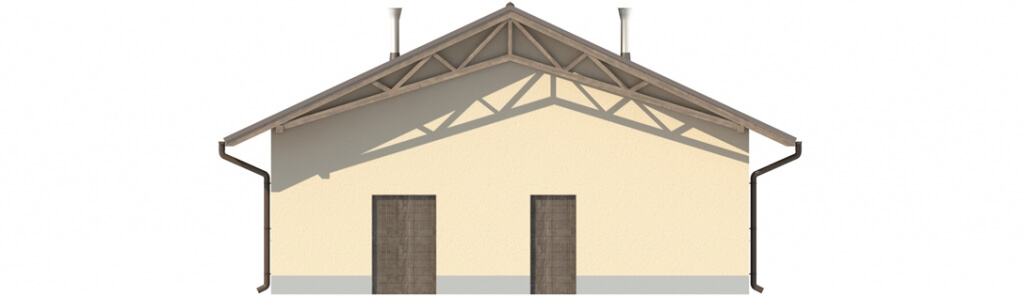

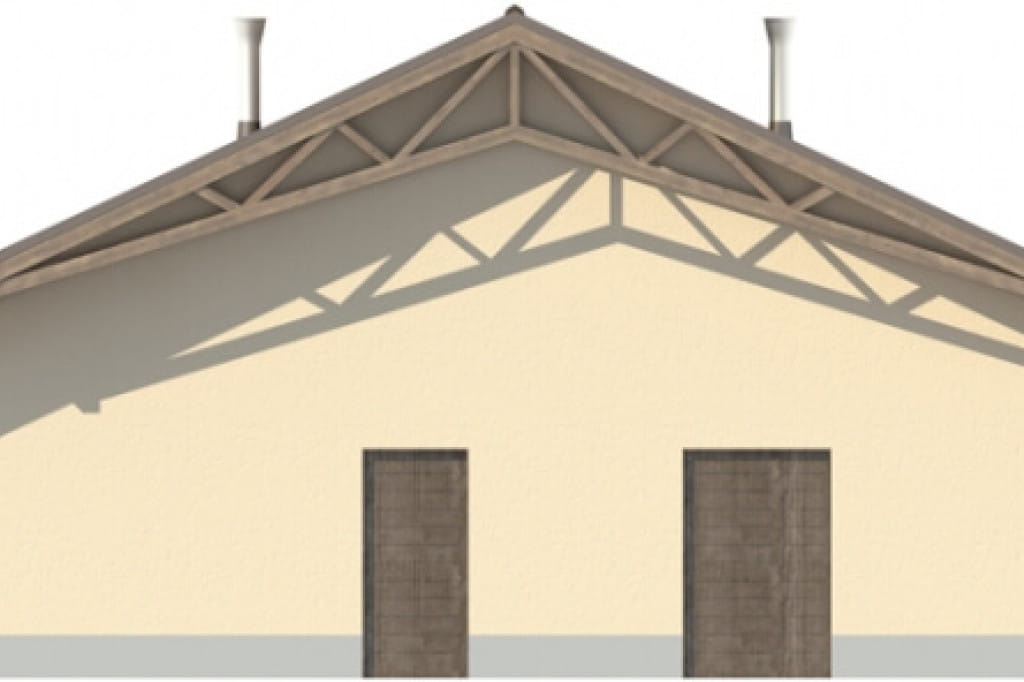

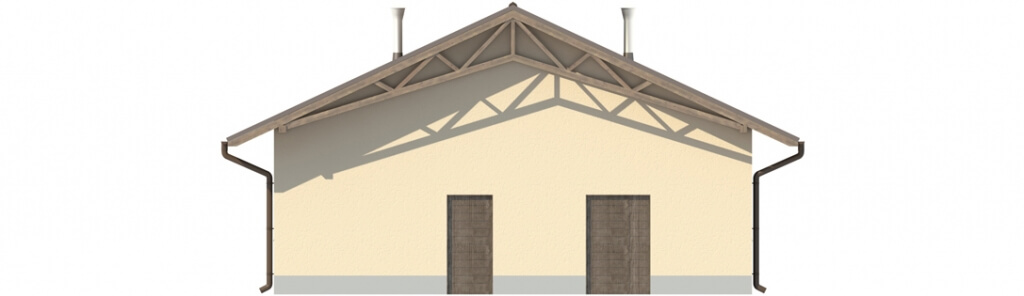

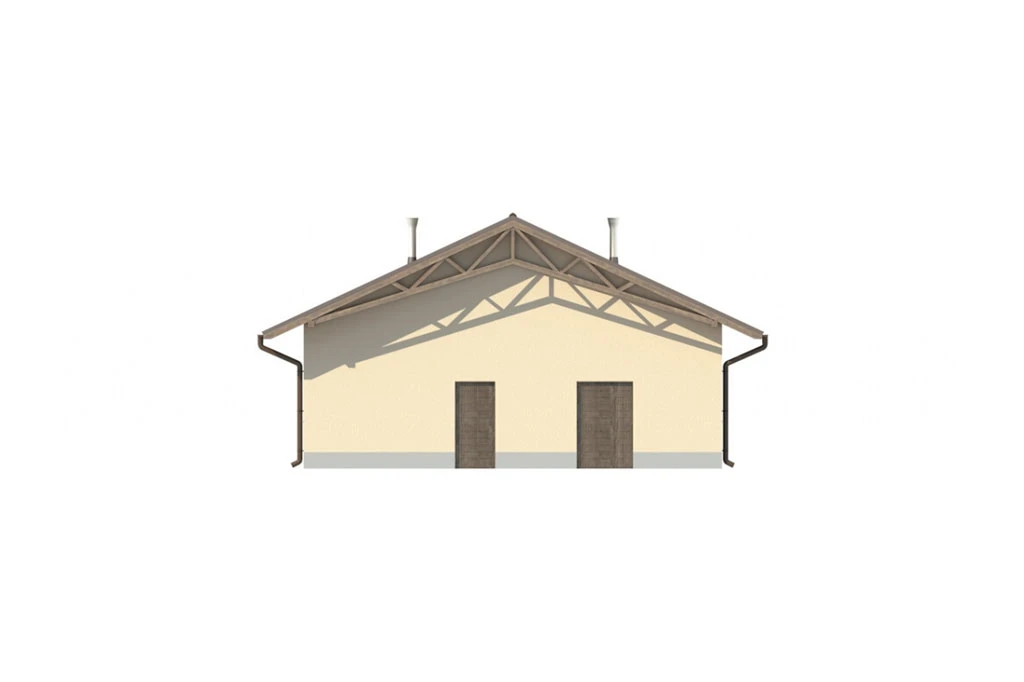

elewacja boczna

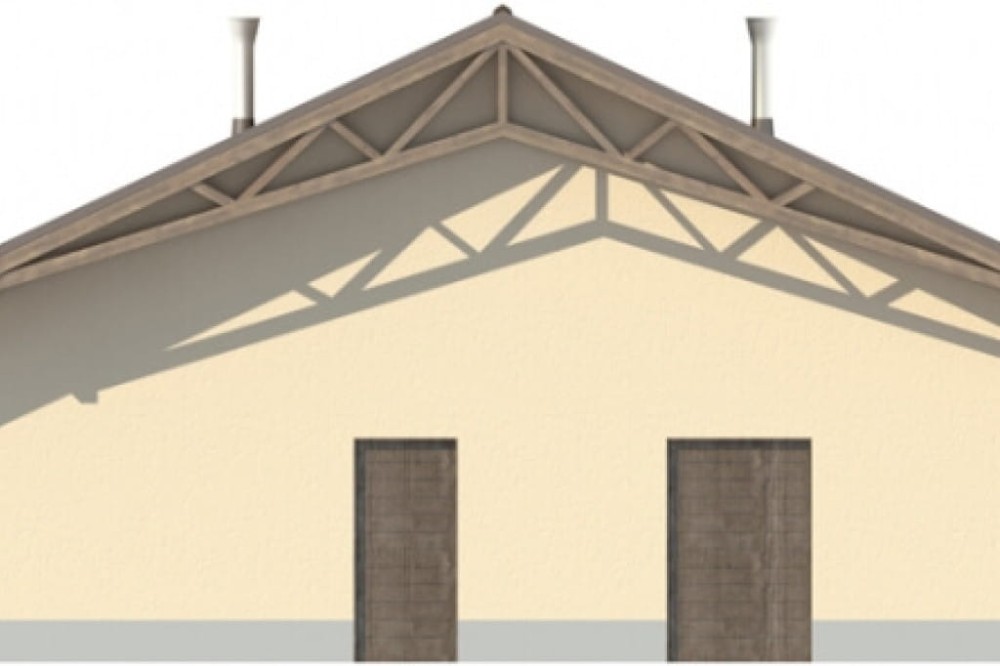

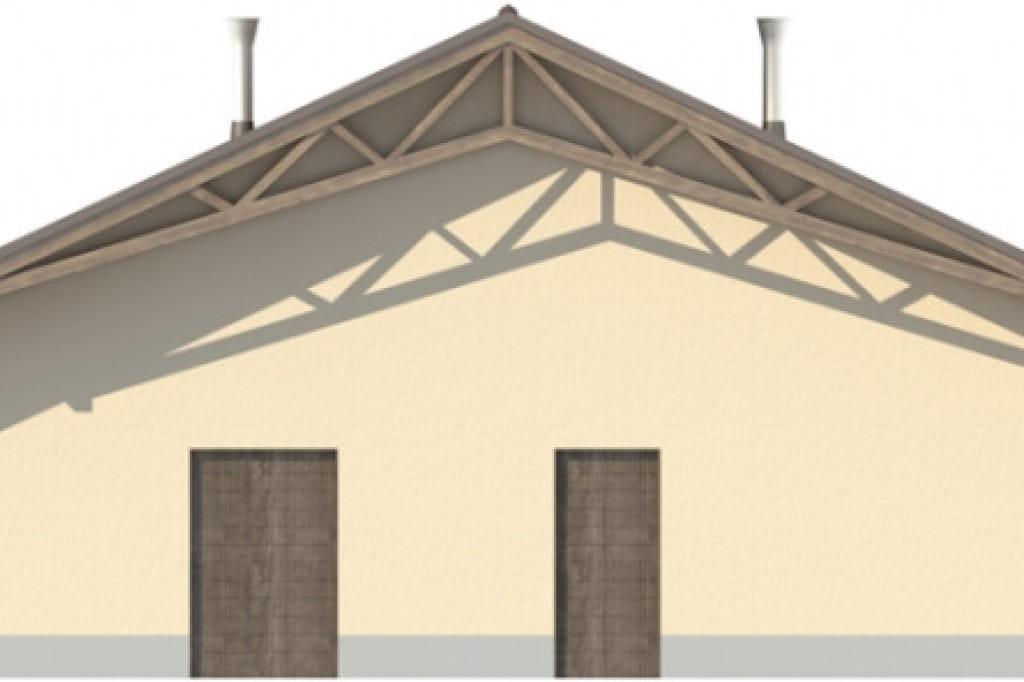

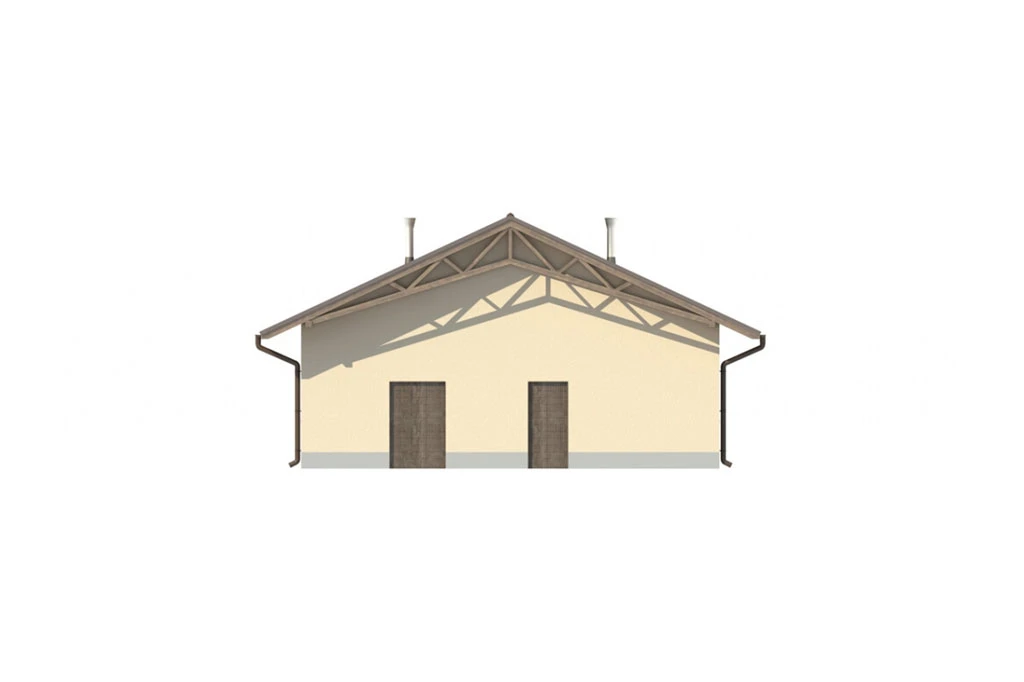

elewacja boczna

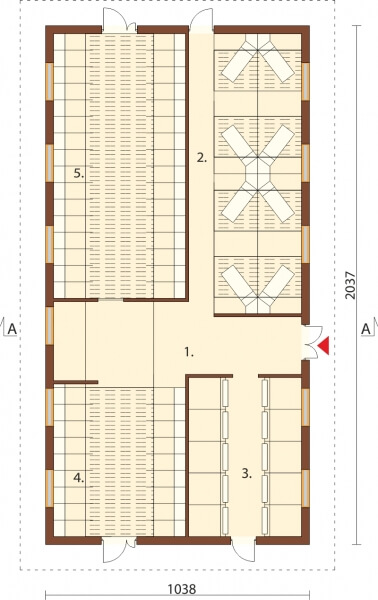

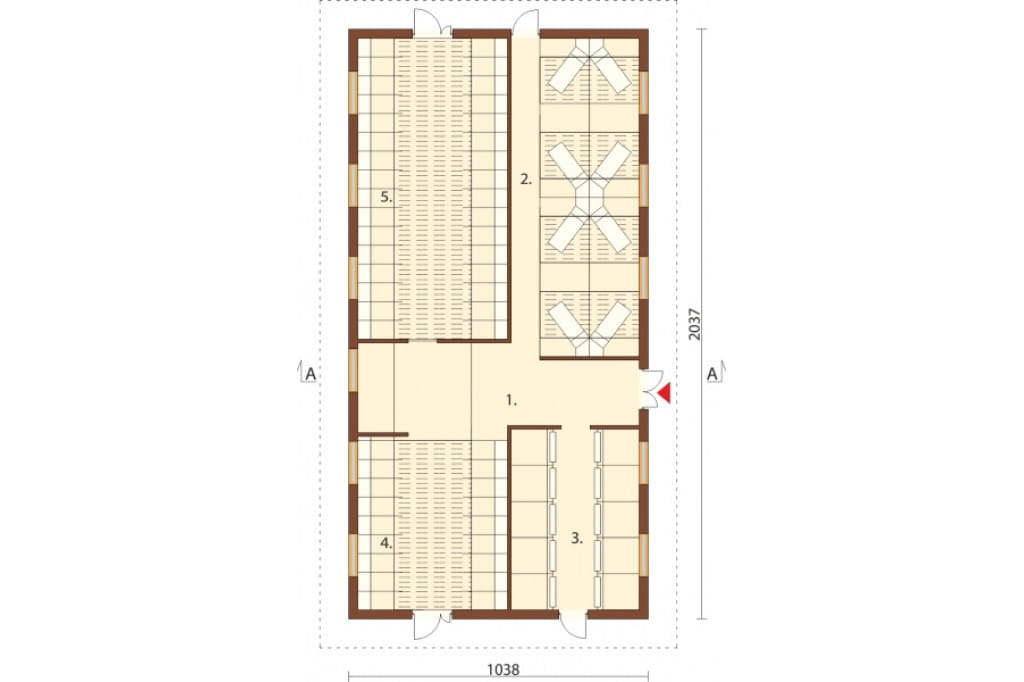

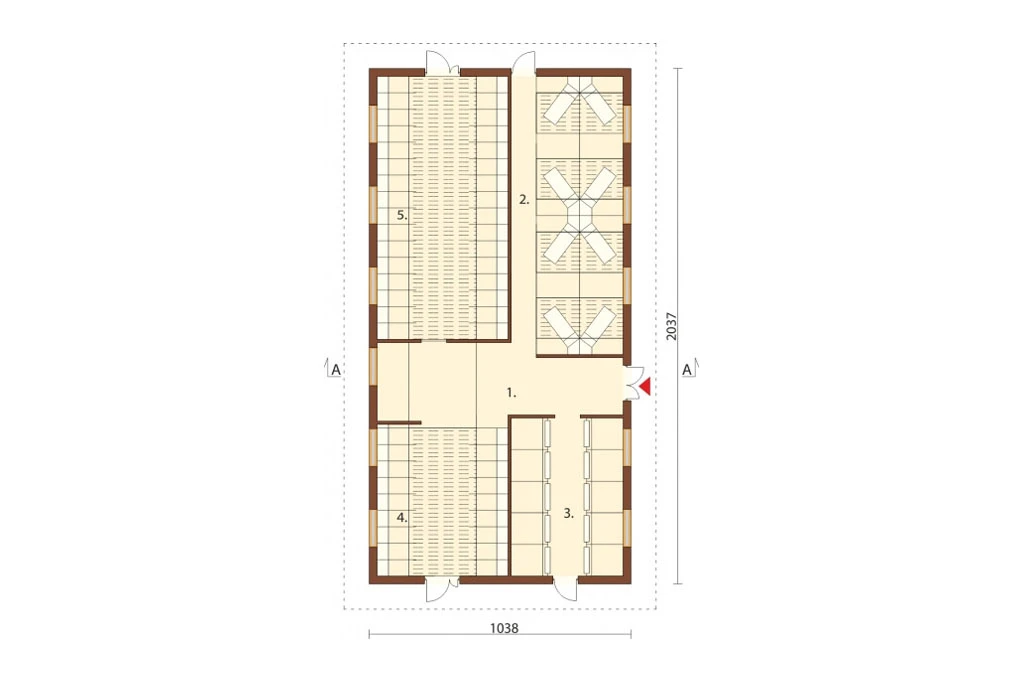

Rzut parteru

1. Komunikacja 26,0 m

2. Porodówka 48,8 m

3. Odchów prosiąt 27,8 m

4. Krycie macior 32,1 m

5. Maciory ciężarne 53,4 m2

W programie są 32 boksy dla macior ciężarnych, 8 boksów porodowych, 18 boksów krycia macior (po dwie maciory w boksie), 10 boksów odchowu prosiąt (po dziesięć prosiąt na boks).

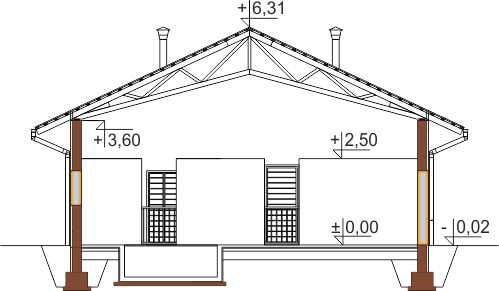

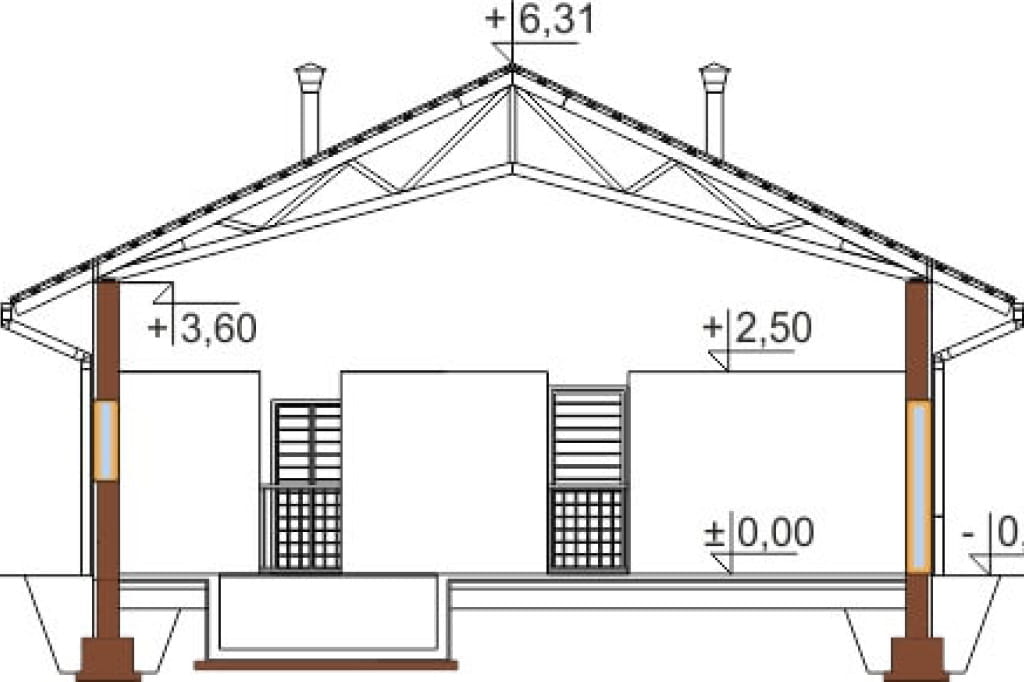

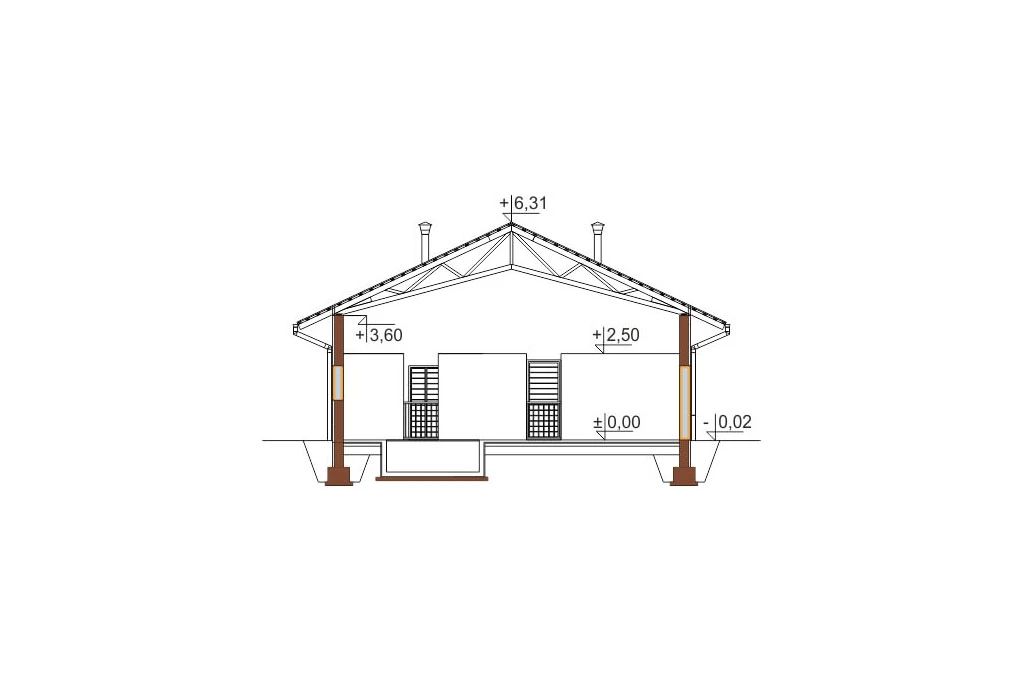

Przekrój

ZG-81 to projekt dużej chlewni zarodowej o powierzchni 188 m2. Budynek kryty dwuspadowym dachem z blachodachówki o kącię nachylenia połaci równym 25 stopni.

Projekt budynku pełniącego funkcję chlewni zarodowej ZG-81, parterowy niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: 18 boksów krycia macior (po 2 maciory w każdym boksie), 10 boksów odchowu prosiąt (po 10 prosiąt w jednym boksie), 32 boksy dla macior ciężarnych, 8 boksów porodowych

 Powierzchnia zabudowy: 211.20 m²
Powierzchnia użytkowa: 188.10 m²
Kubatura: 1093.00 m³
Szerokość działki: 18.38 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 5
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 6.33 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt chlewni, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
