Projekt Chlewnia zagrodowa Kod: LZG-81
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

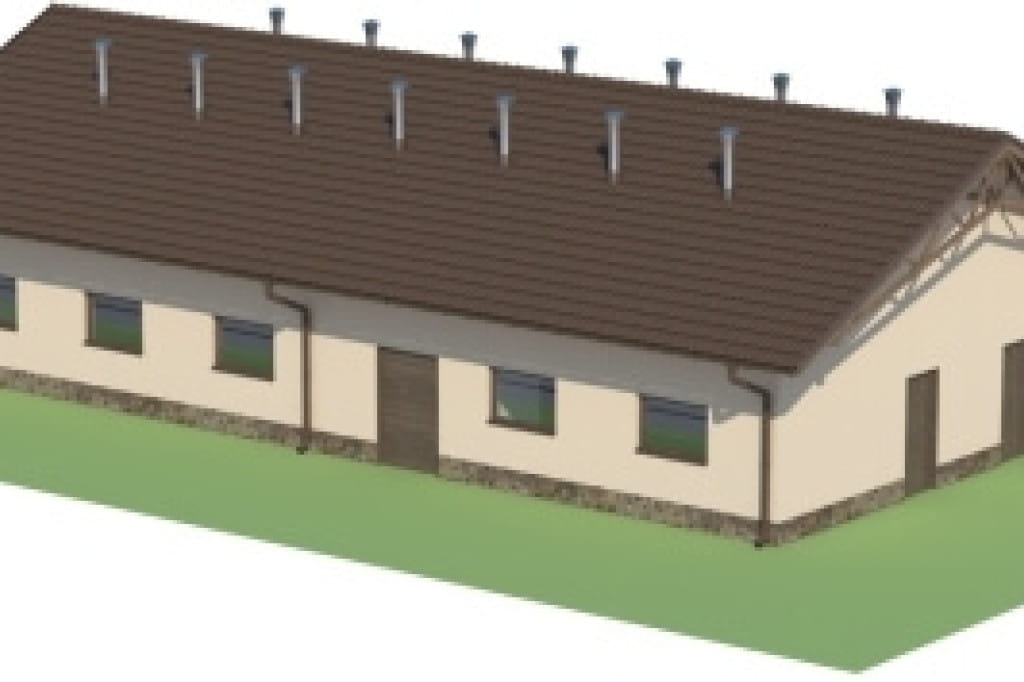

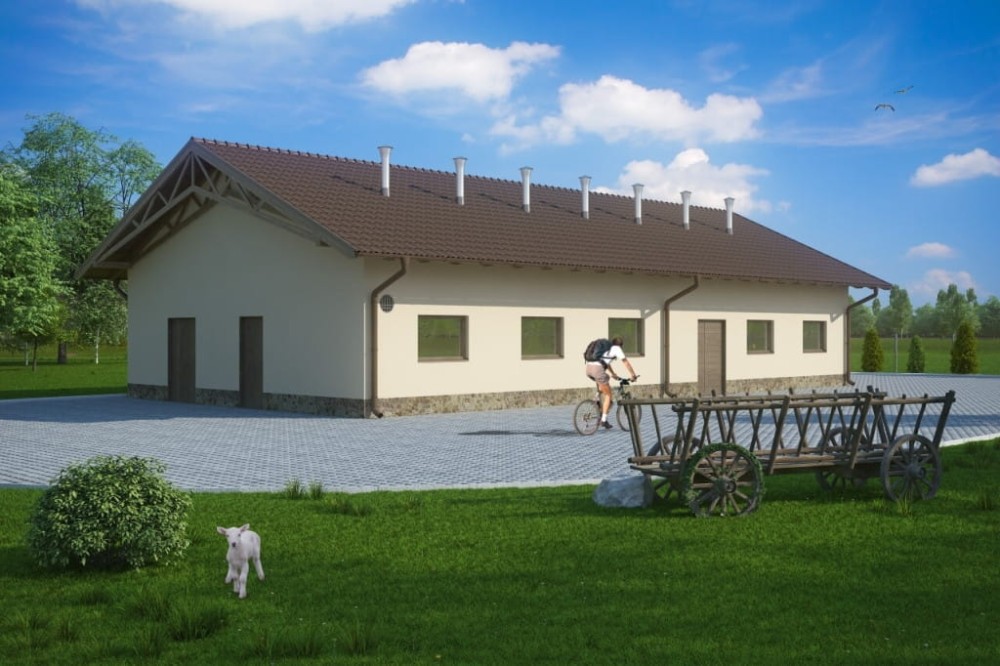

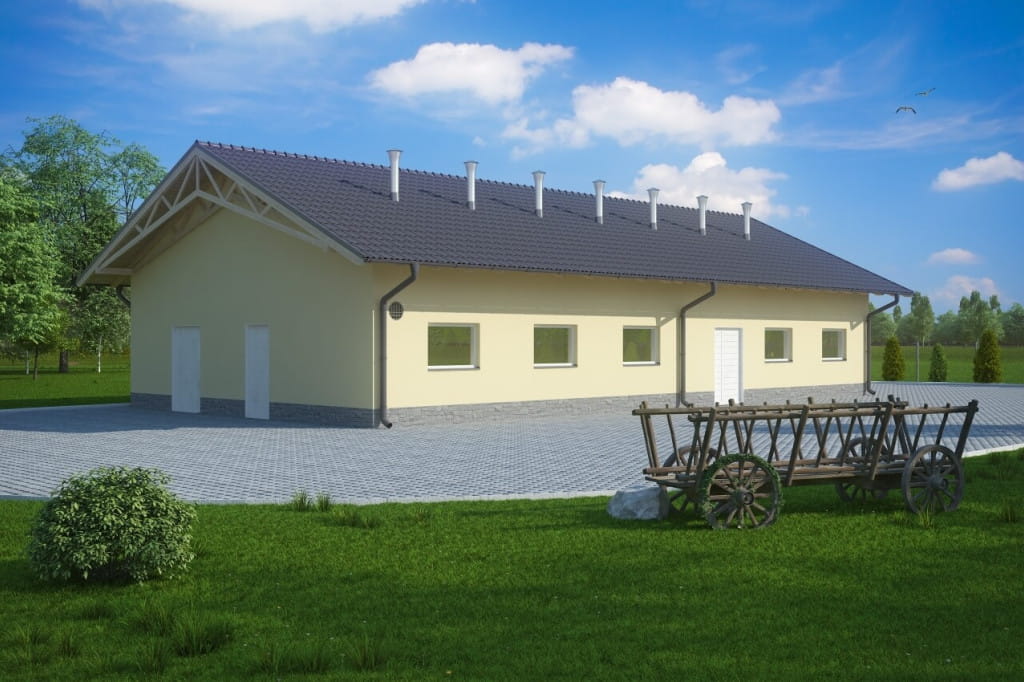

Model
Elewacje

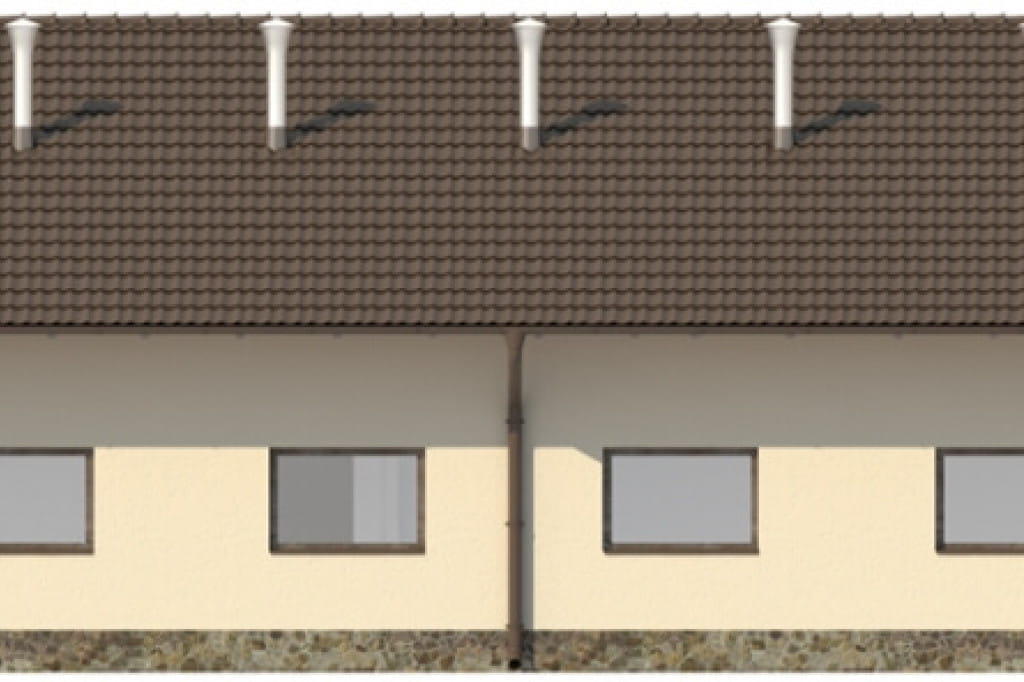

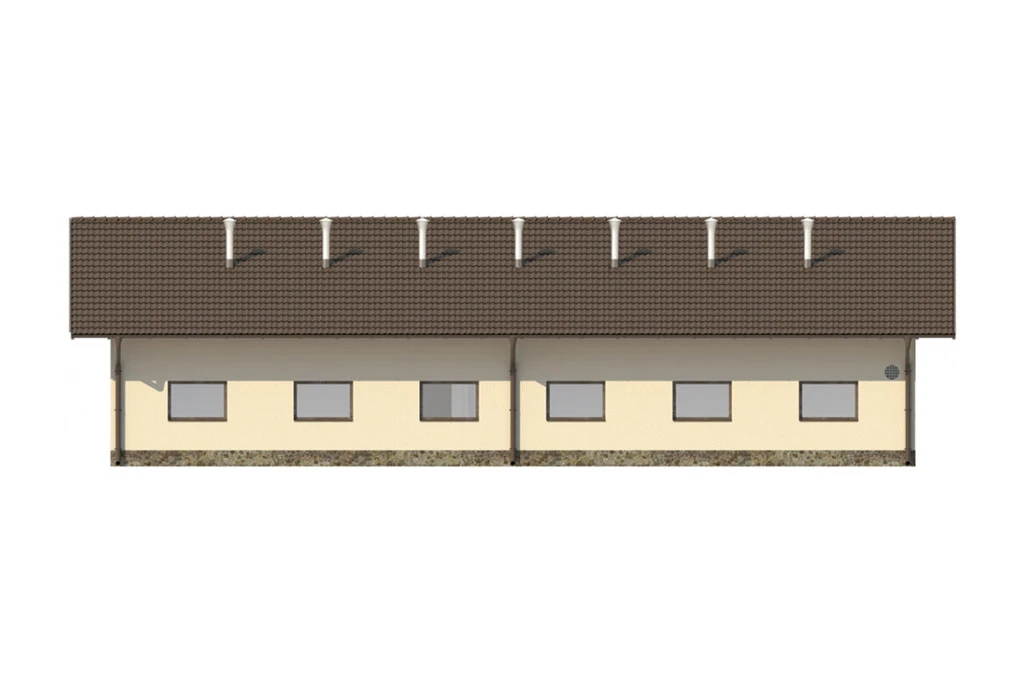

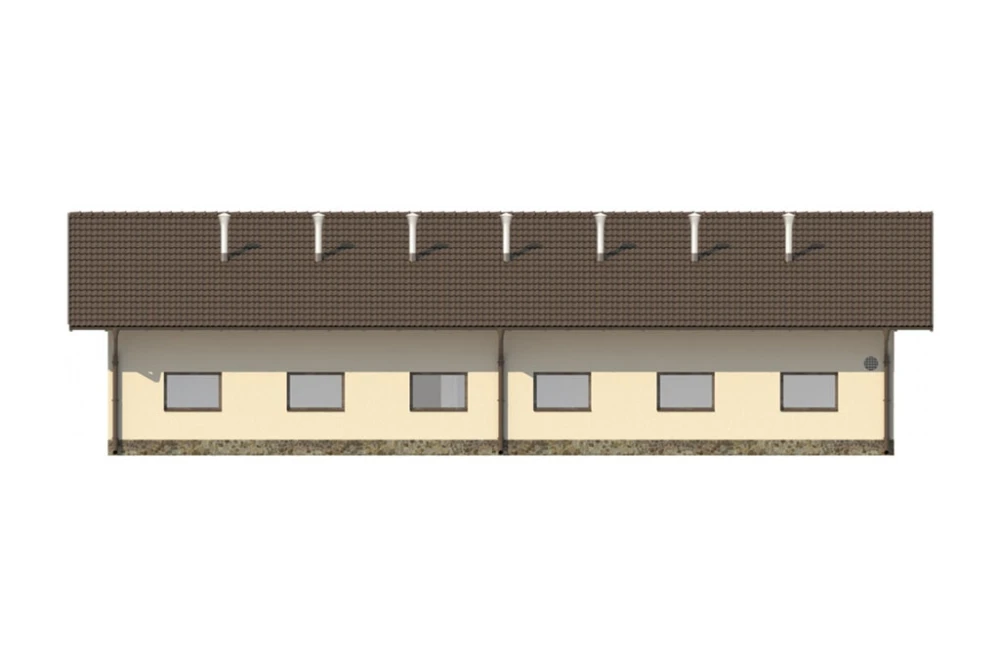

elewacja ogrodowa

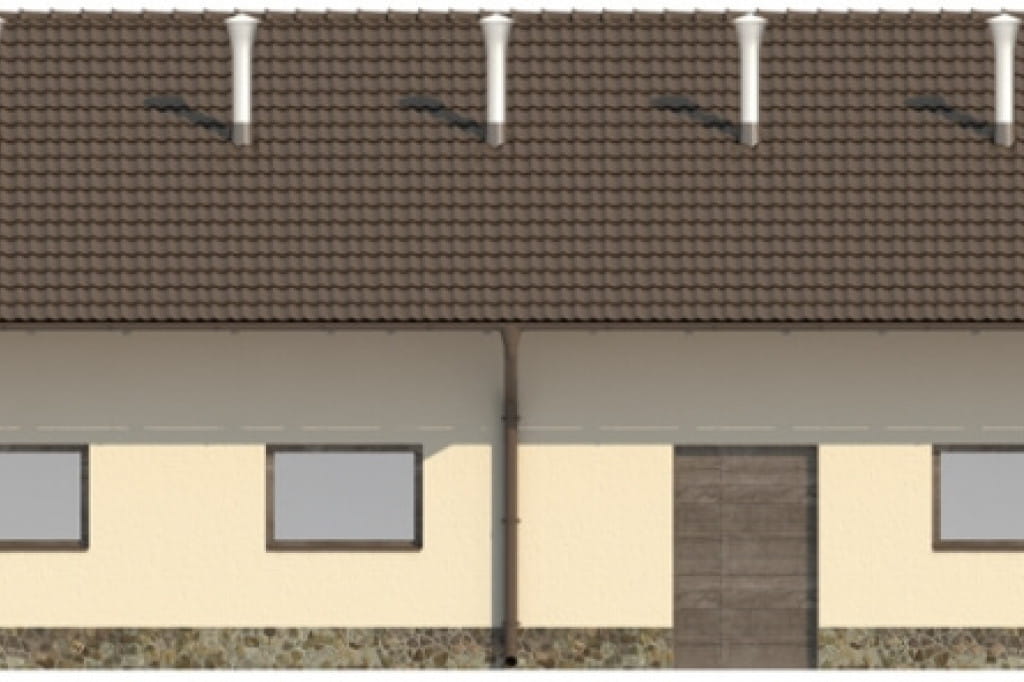

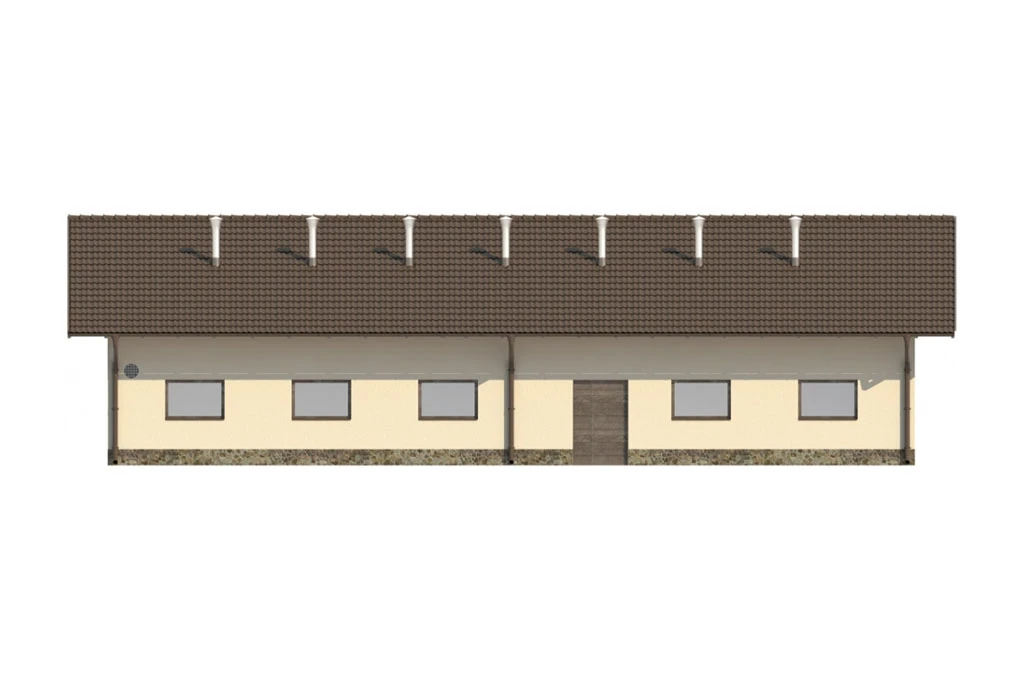

elewacja frontowa

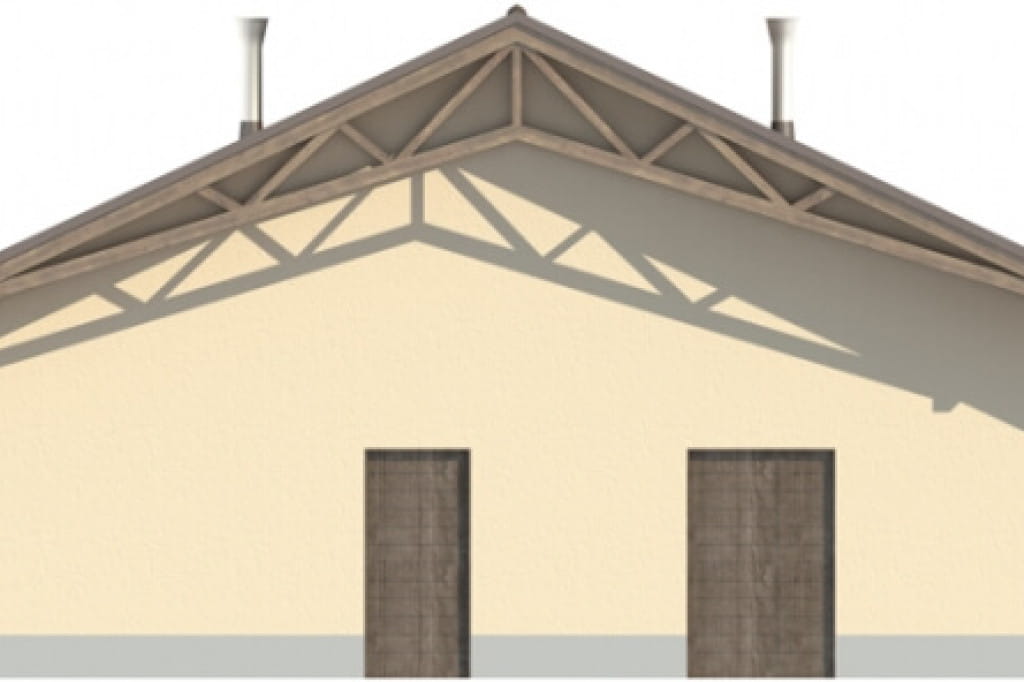

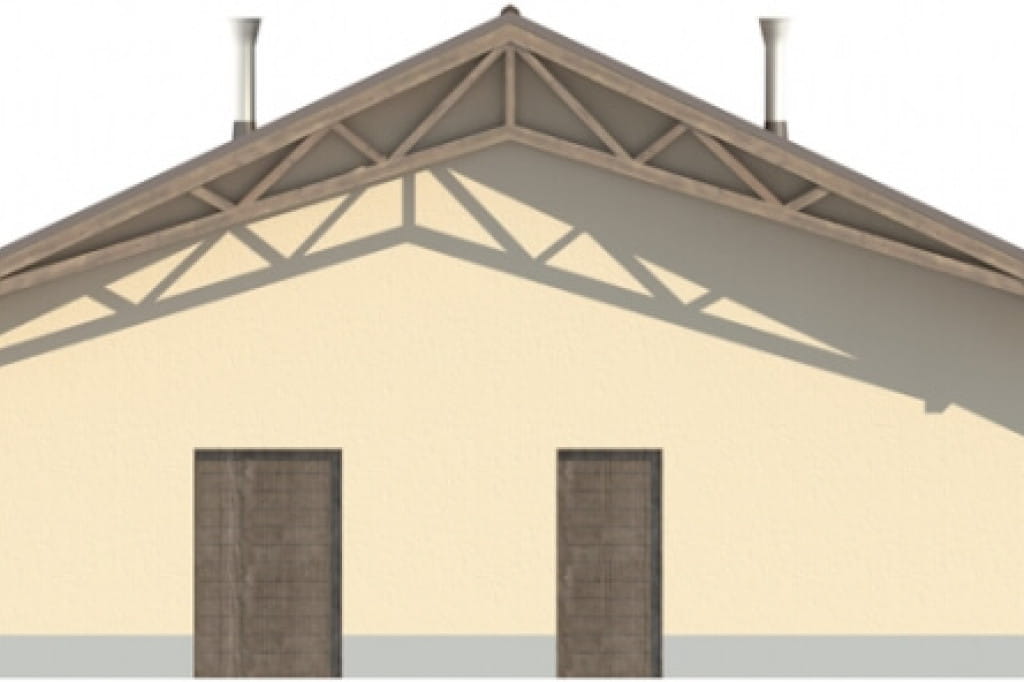

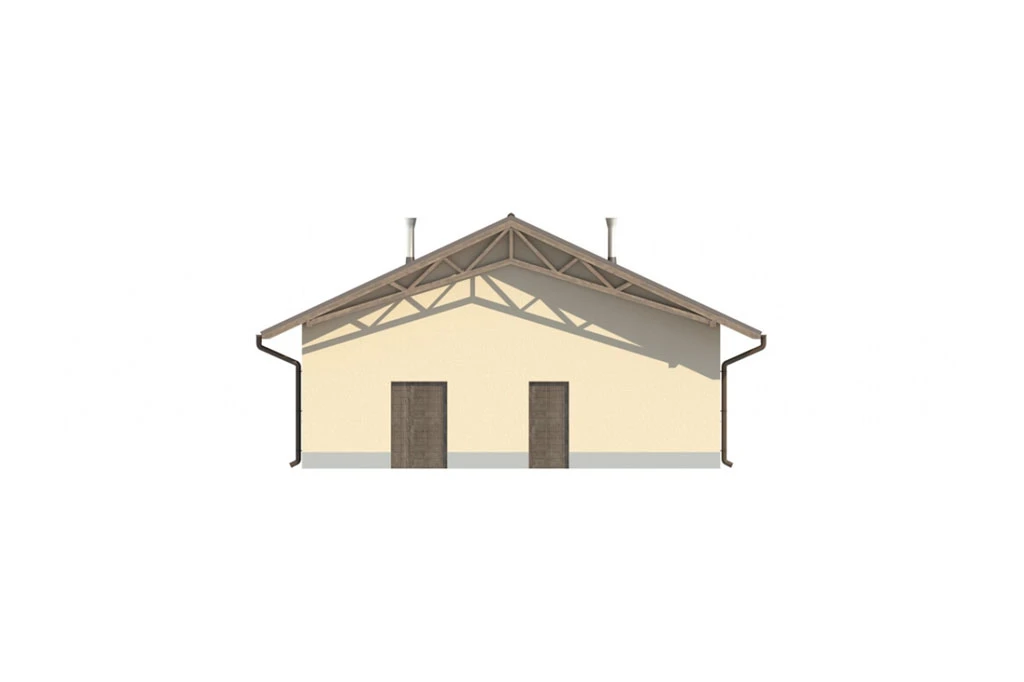

elewacja boczna

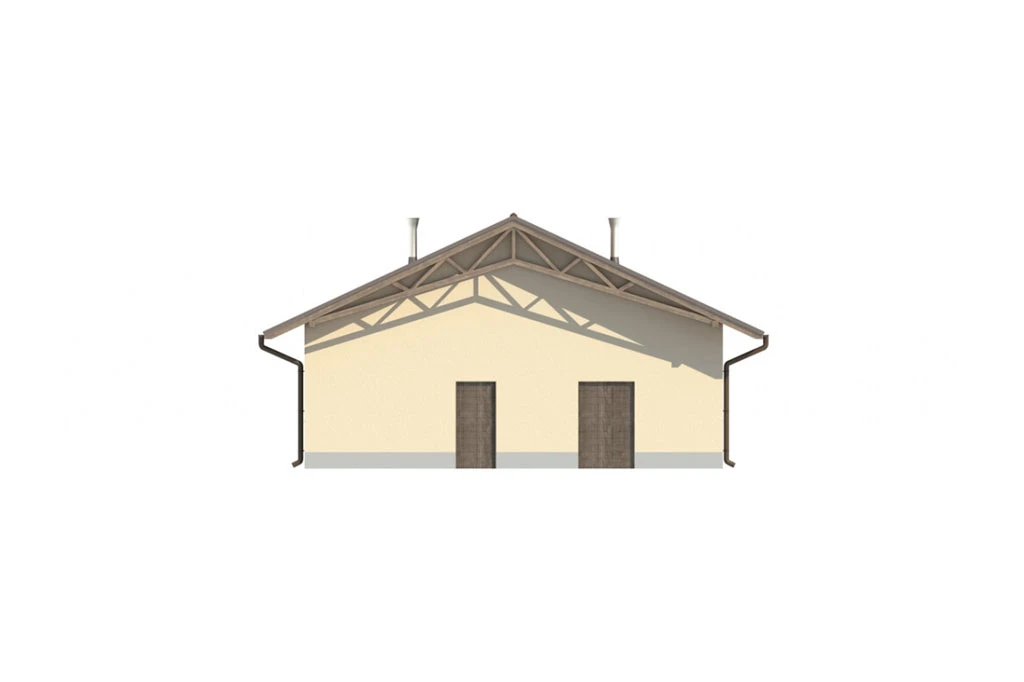

elewacja boczna

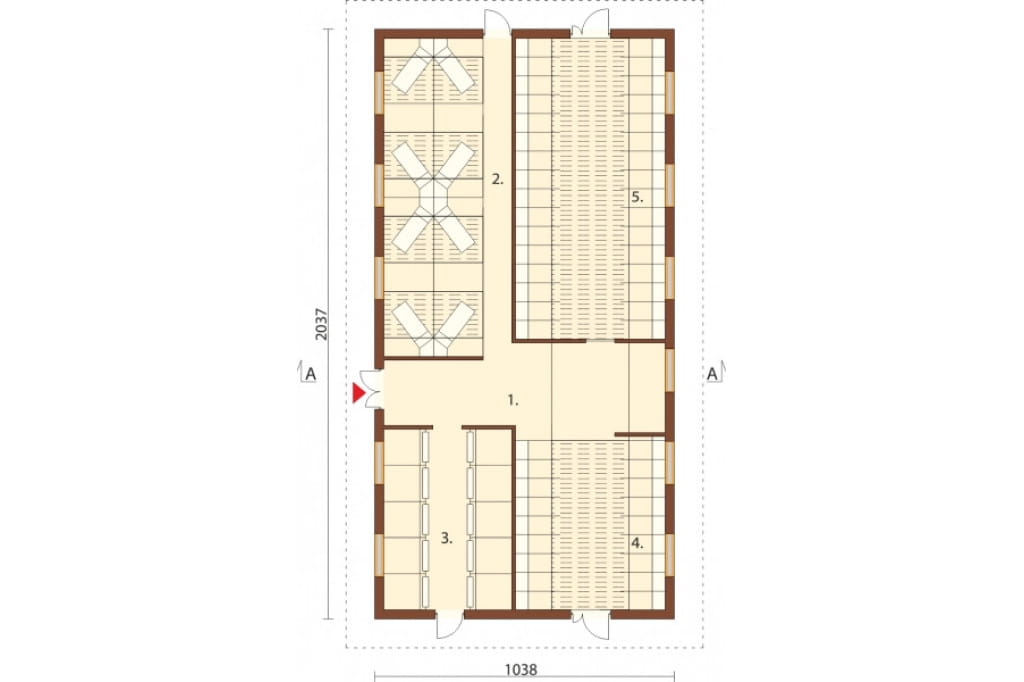

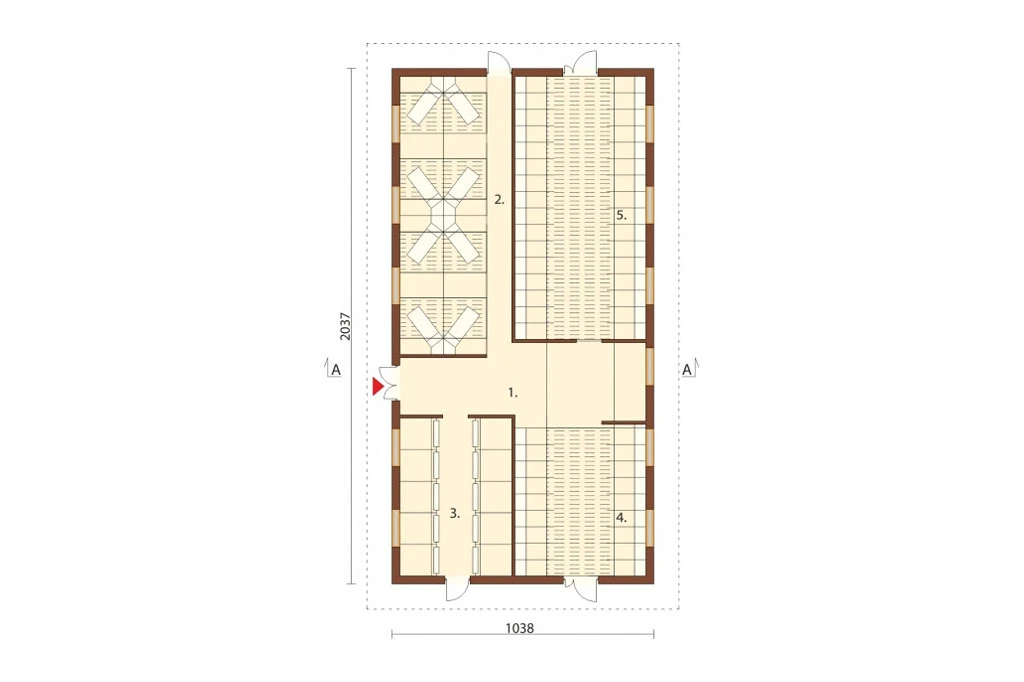

Rzut parteru

1. Komunikacja 26,0 m

2. Porodówka 48,8 m

3. Odchów prosiąt 27,8 m

4. Krycie macior 32,1 m

5. Maciory ciężarne 53,4 m2

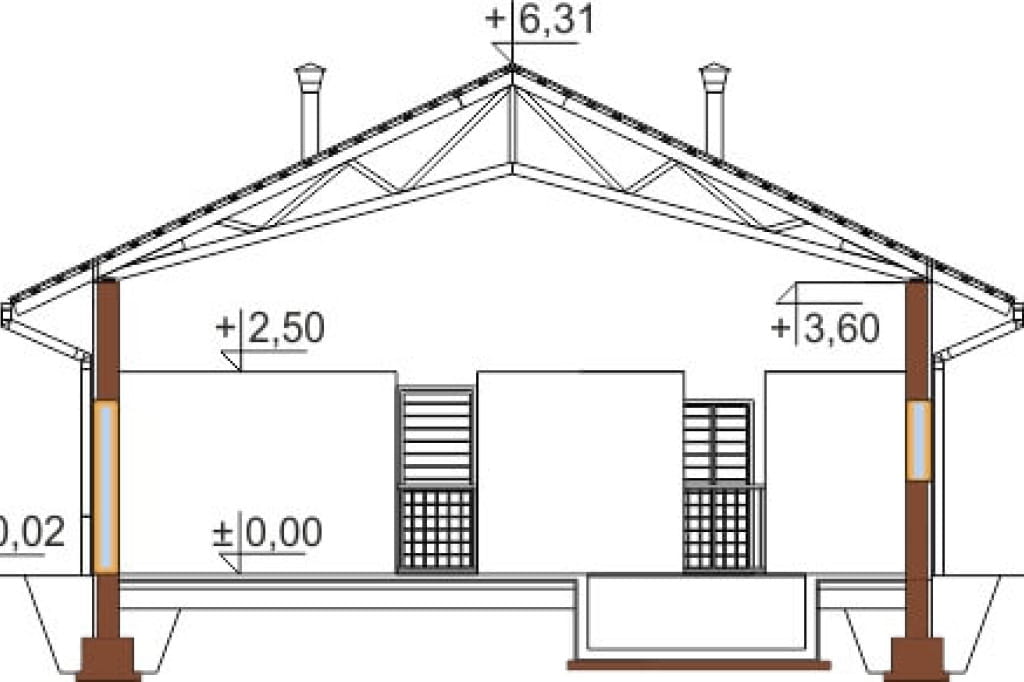

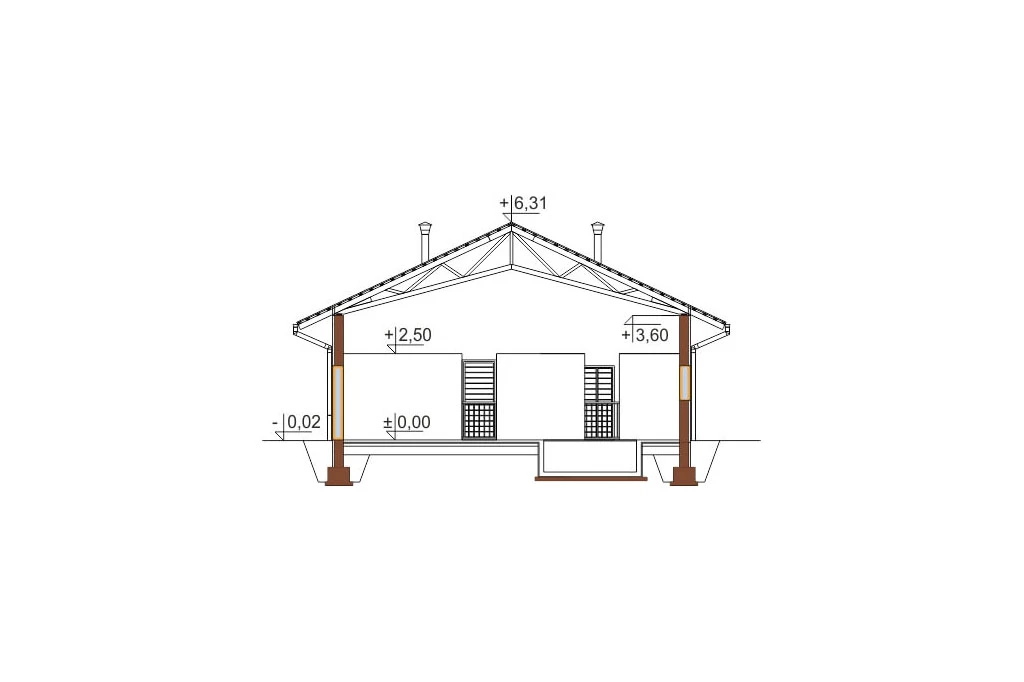

Przekrój

Projekt budynku pełniącego funkcję chlewni zarodowej LZG-81, parterowy niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: 18 boksów krycia macior (po 2 maciory w każdym boksie), 10 boksów odchowu prosiąt (po 10 prosiąt w jednym boksie), 32 boksy dla macior ciężarnych, 8 boksów porodowych

 Powierzchnia zabudowy: 211.20 m²
Powierzchnia użytkowa: 188.10 m²
Kubatura: 1093.00 m³
Szerokość działki: 18.38 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 5
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 6.33 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt chlewni, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 500PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
