Projekt Restauracja Kod: LK-01
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

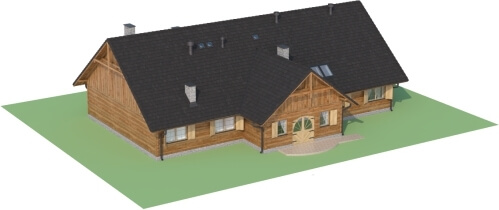

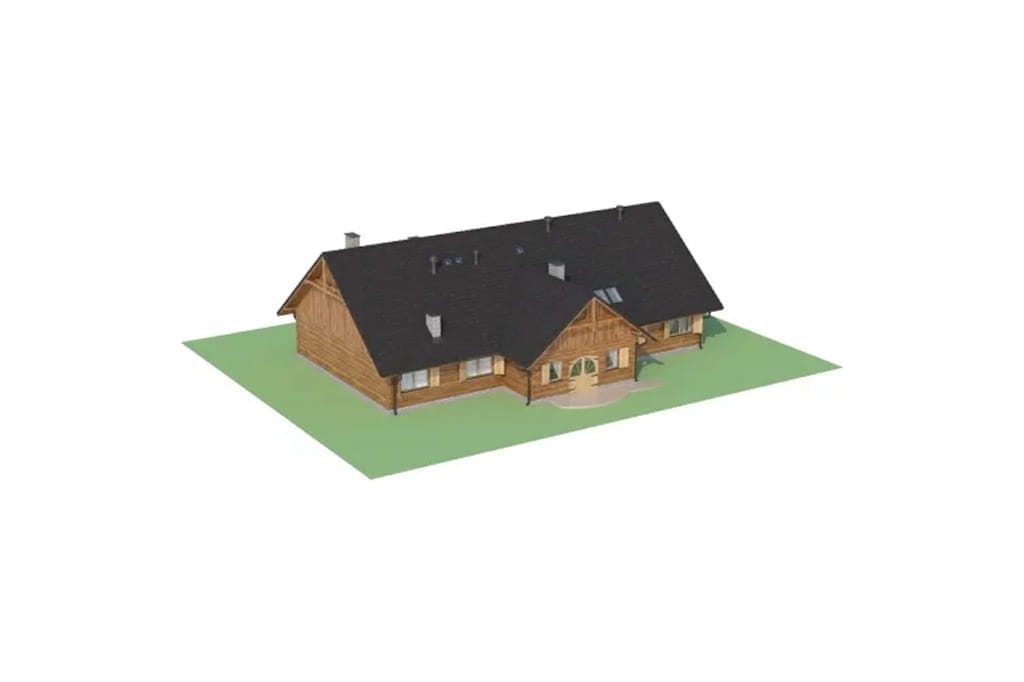

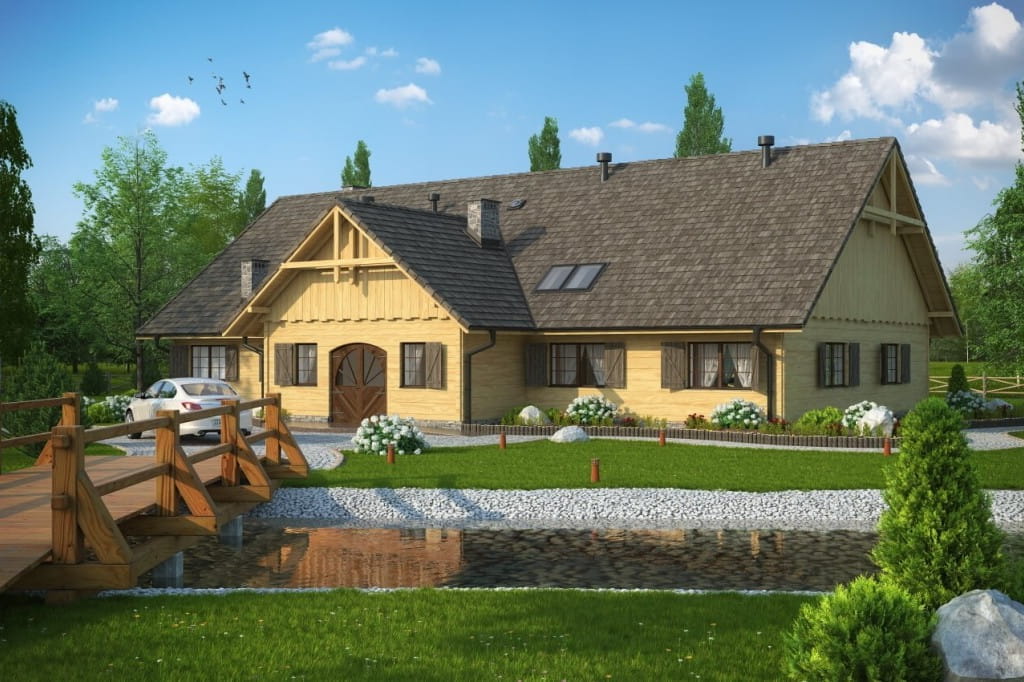

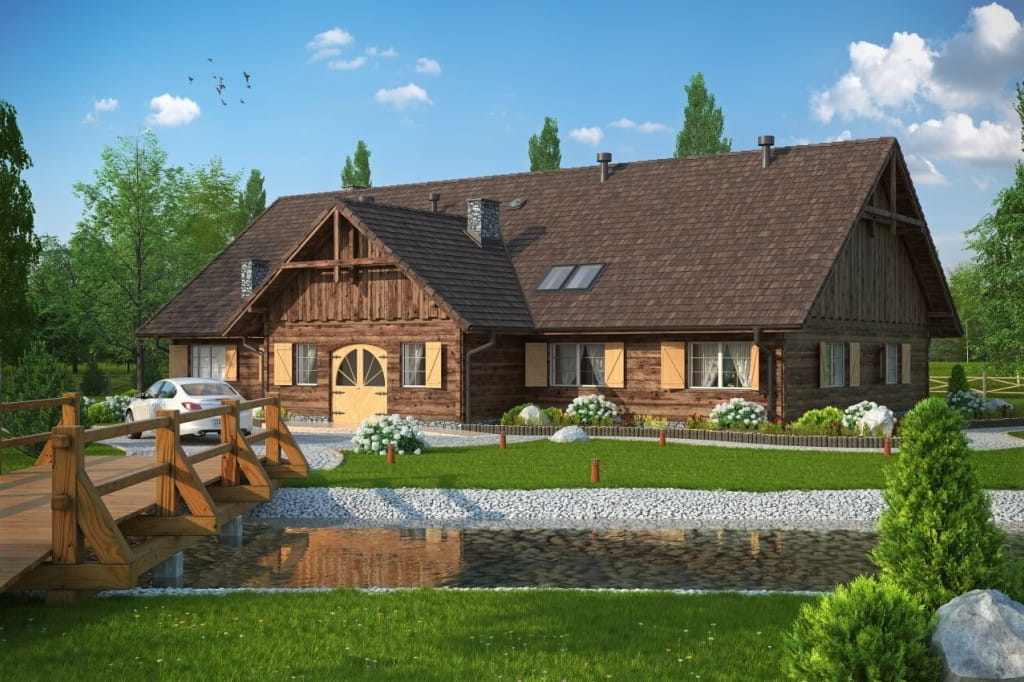

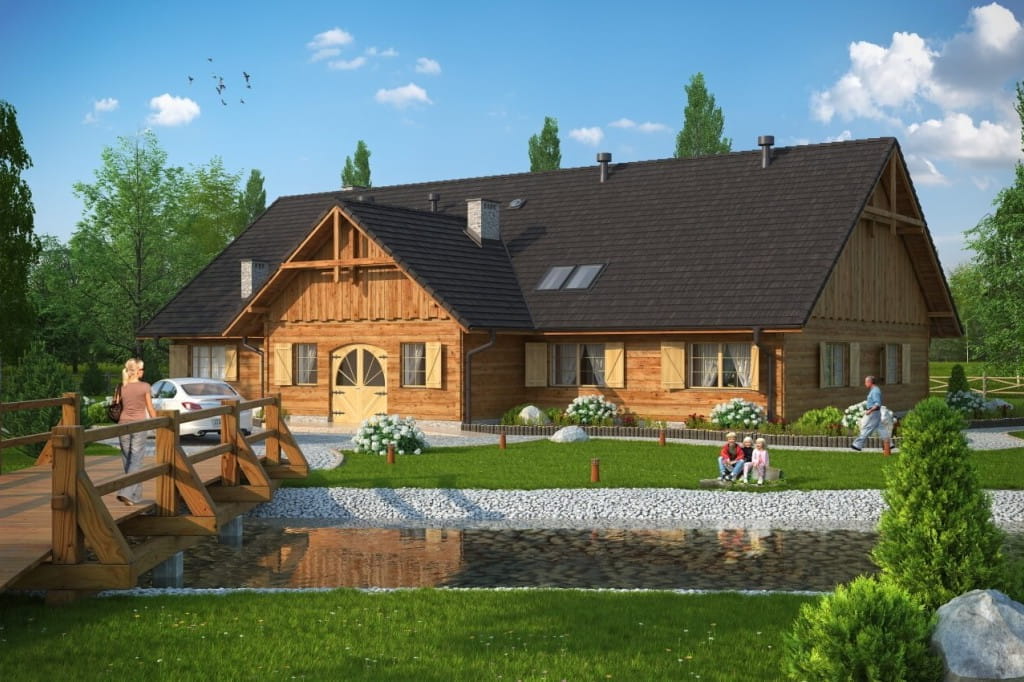

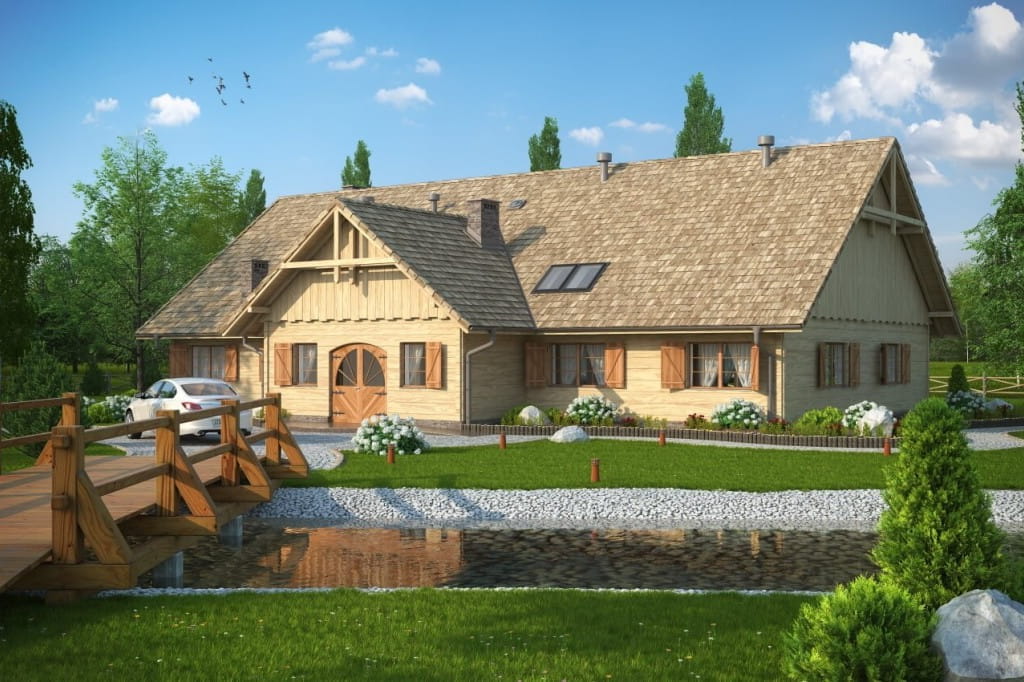

Model

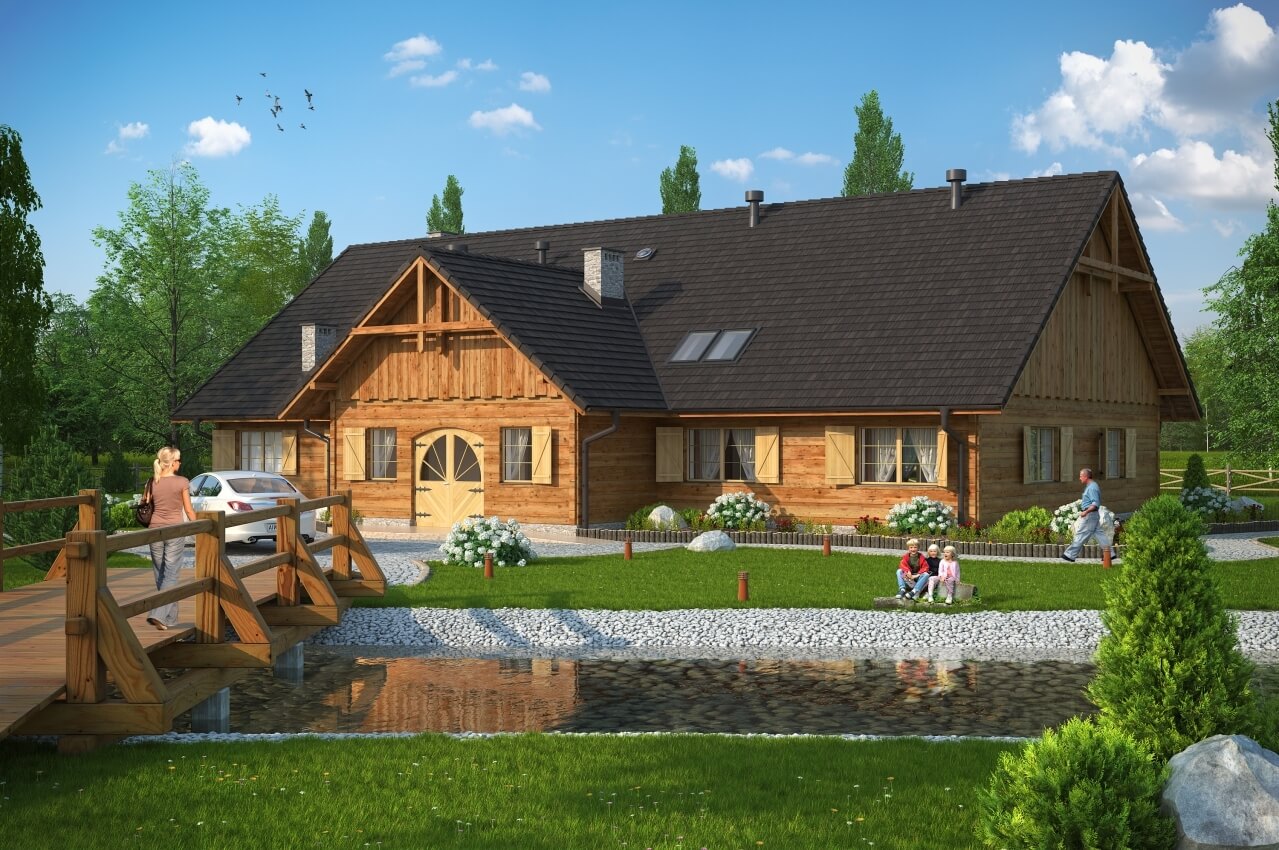

Projekt posiada bryłę na planie prostokąta, stylizowany jest na tradycyjną polską gospodę. W elewacji frontowej główne wejście do budynku jest wysunięte z bryły. Brak podpiwniczenia i poddasza oraz prosty dwuspadowy dach pozytywnie wpływają na niskie, całkowite koszty budowy. Odbiór wizualny projektu poprawia zastosowanie drewnianej okładziny. LK-01 Wymaga do realizacji działki o szerokości minimum 19.4m.
Elewacje

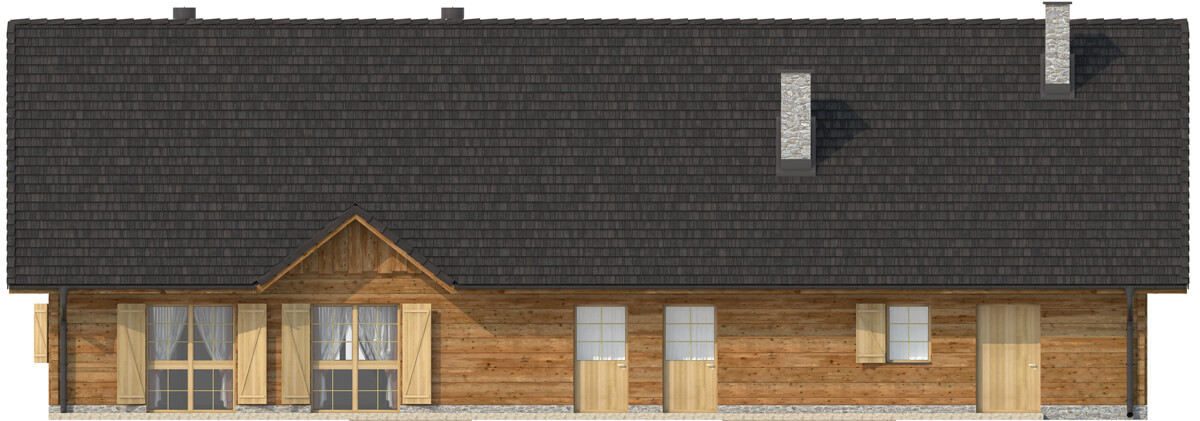

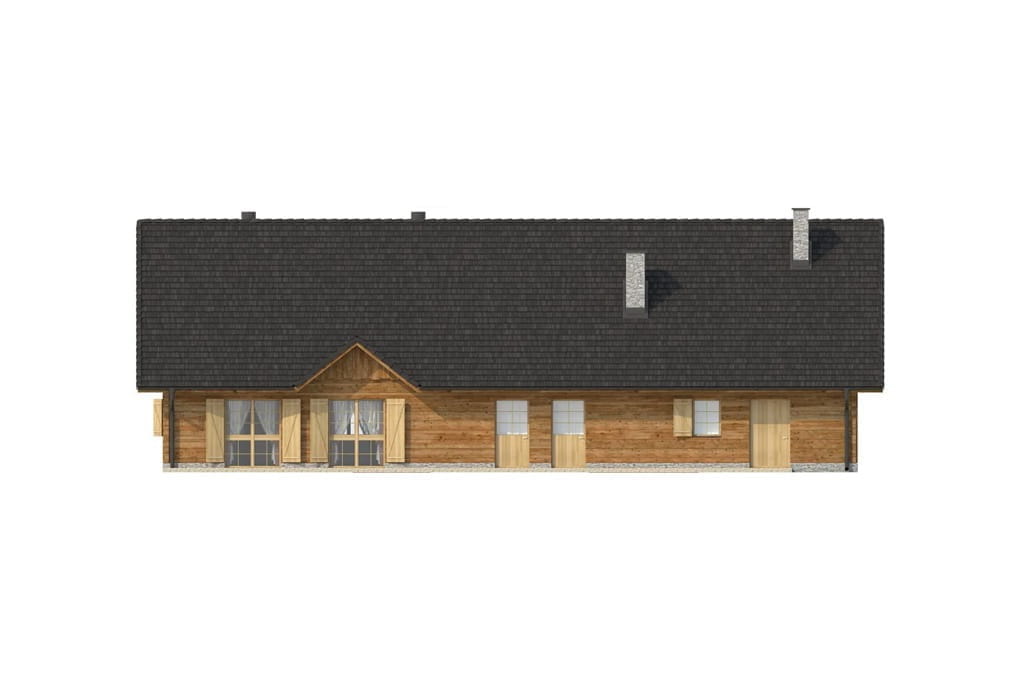

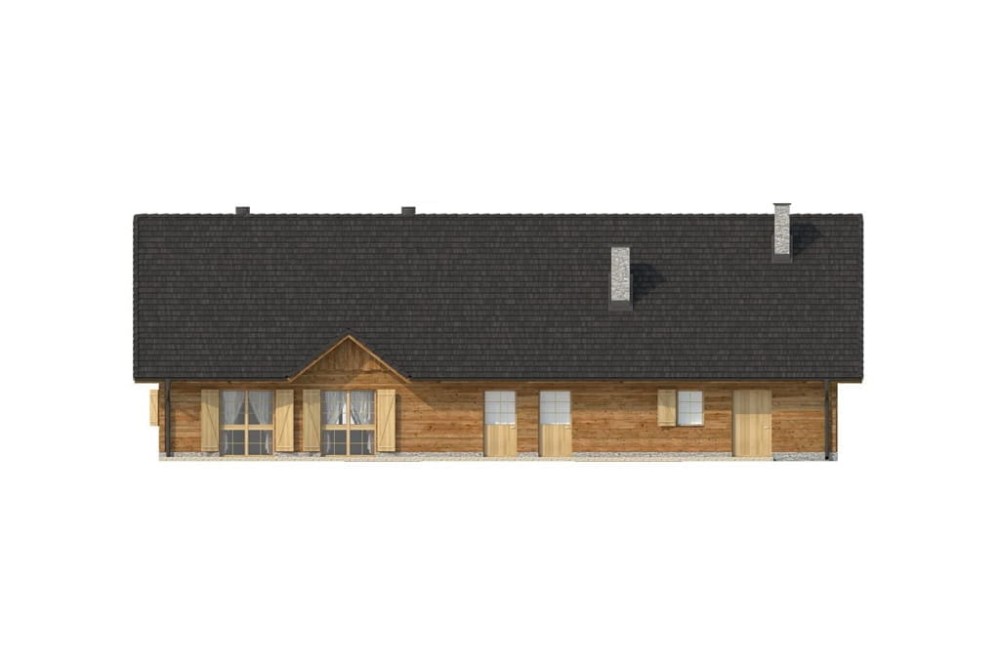

elewacja ogrodowa

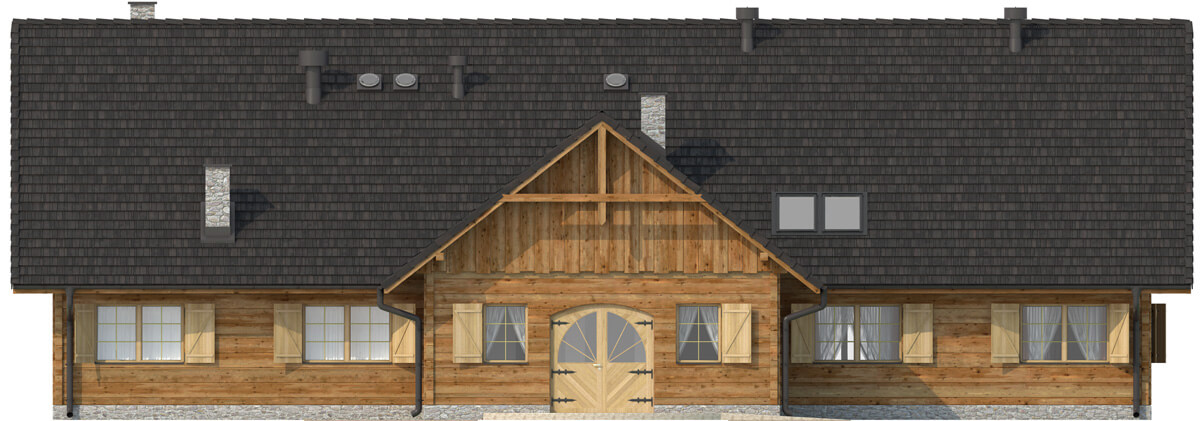

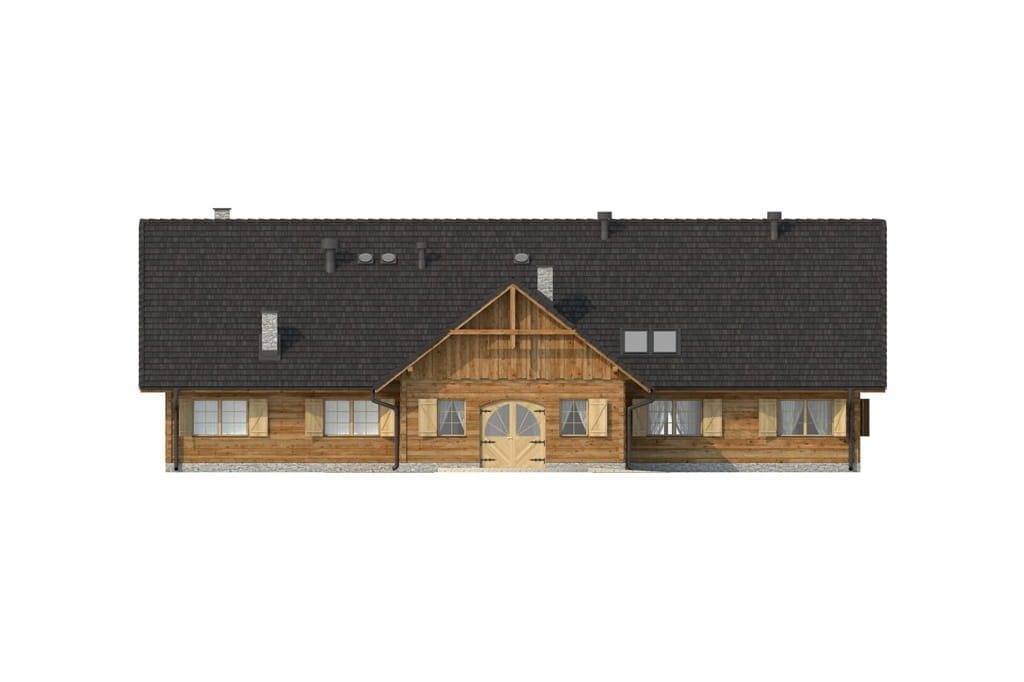

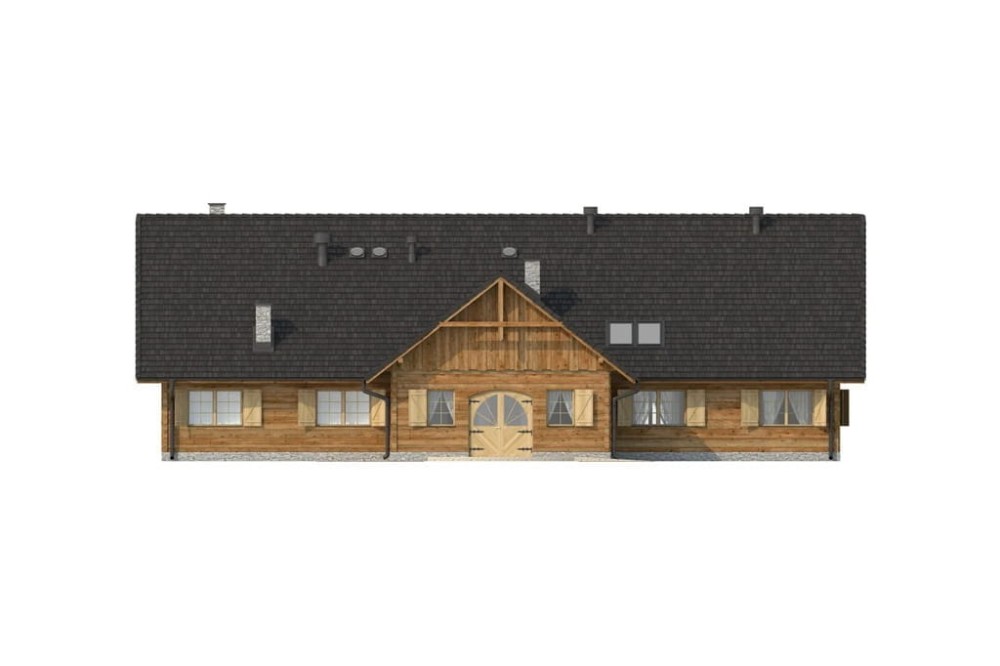

elewacja frontowa

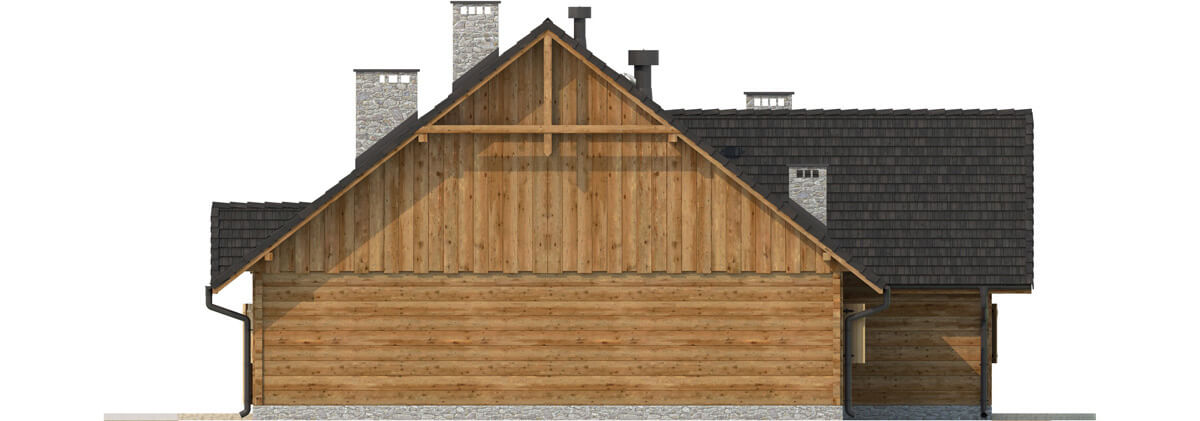

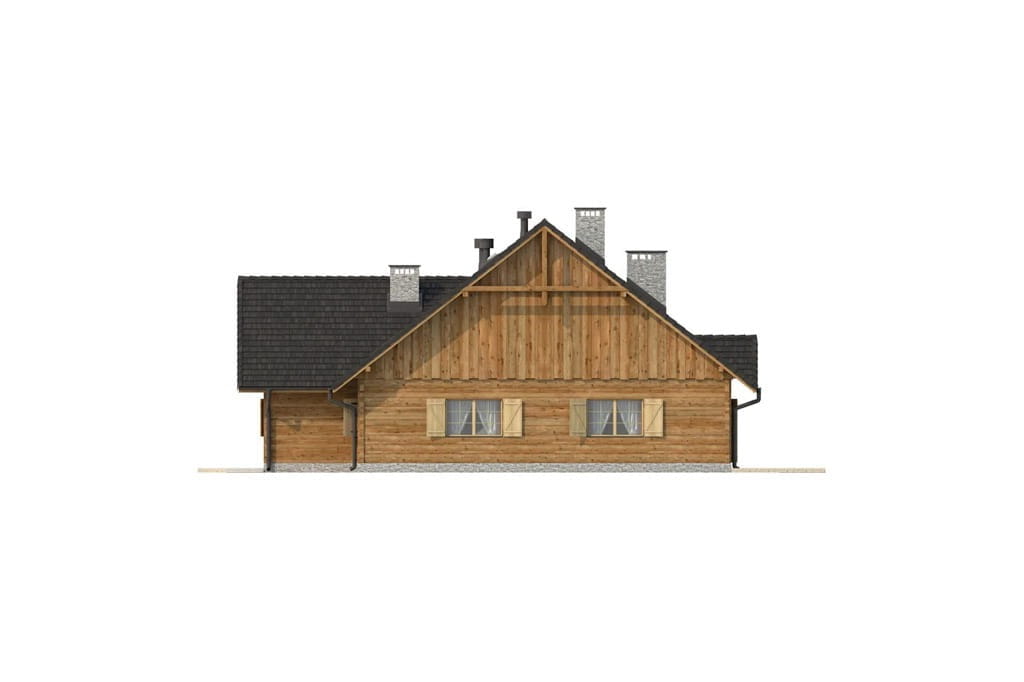

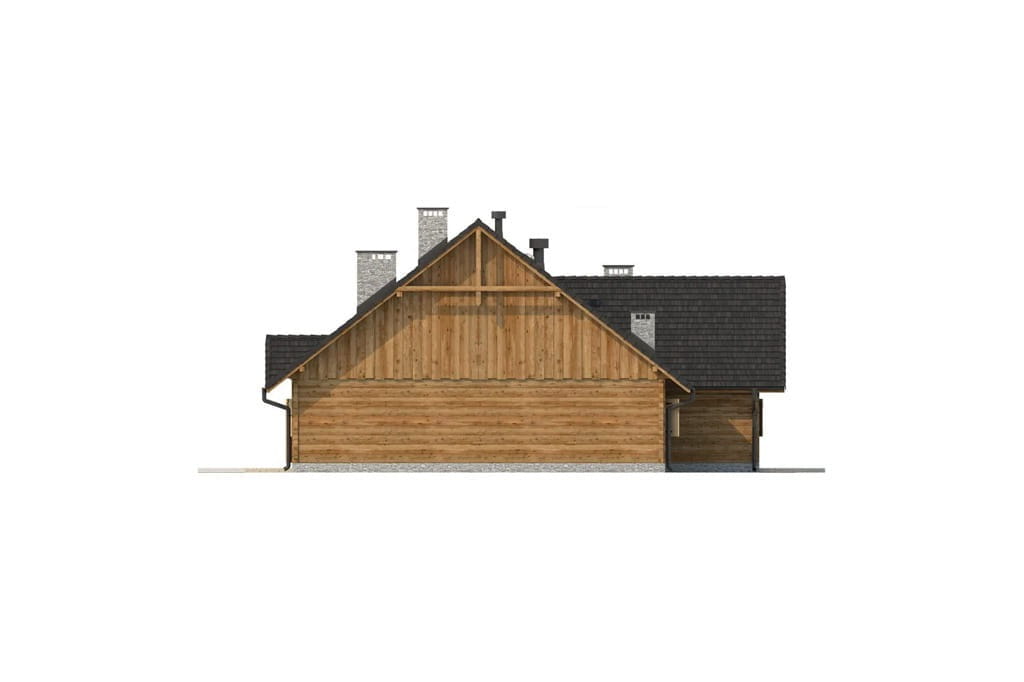

elewacja boczna
elewacja boczna

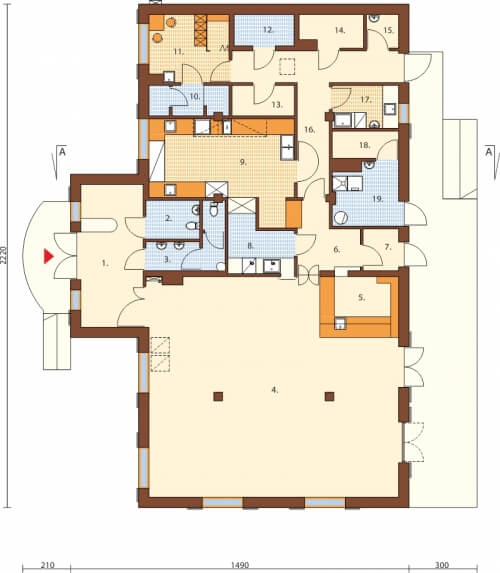

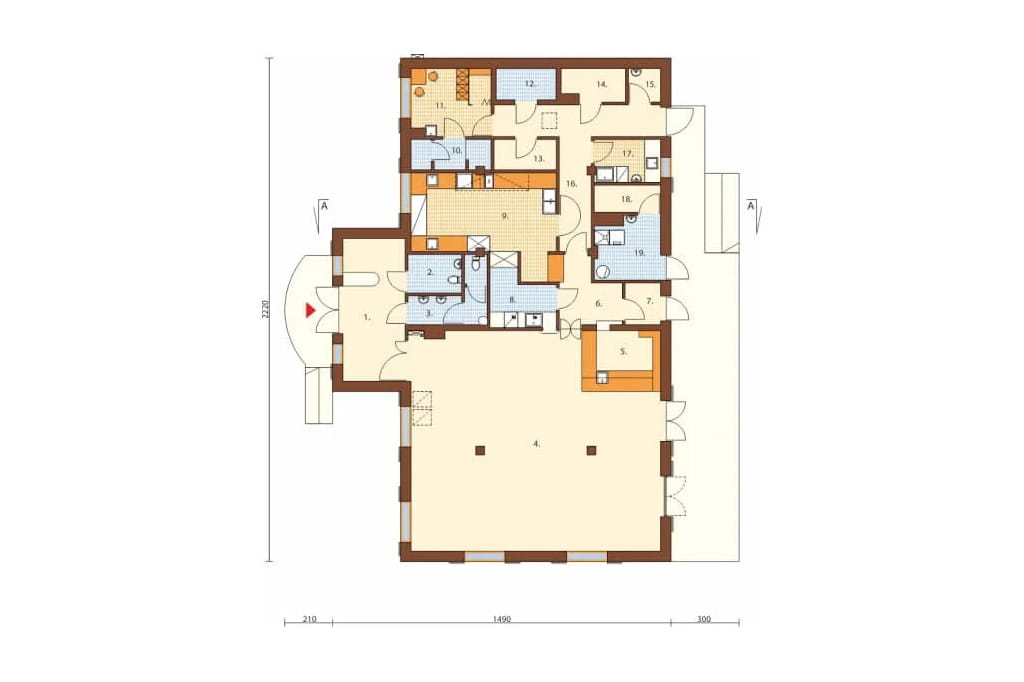

Rzut parteru

Parter: 234,09 m2

1. Wiatrołap + szatnia 17,05 m2

2. WC damski i dla osób niepełnosprawnych 3,93 m2

3. WC męski z przedsionkiem 5,87 m2

4. Sala konsumpcyjna 96,82 m2

5. Bar 9,24 m2

6. Rozdzielnia 6,55 m2

7. Przedsionek 2,80 m2

8. Zmywalnia 7,17 m2

9. Kuchnia 23,92 m2

10. Łazienka z WC 4,43, m2

11. Pomieszczenie socjalne 10,21 m2

12. Chłodnia 3,41 m2

13. Magazyn 3,60 m2

14. Magazyn 3,81 m2

15. Pomieszczenie gospodarcze 2,00 m2

16. Korytarz 16,97 m2

17. Obróbka warzyw i jaj 5,38 m2

18. Skład opału 3,41 m2

19. Kotłownia 7,52 m2

Największym pomieszczeniem LK-01 jest sala konsumpcyjna o powierzchni 97 m2 z dwoma wyjściami na taras w części ogrodowej i wydzielonym barem. W programie jest bogate zaplecze kuchenne, sanitarne, socjalne, magazynowe oraz duża kuchnia umożliwiające szybkie i sprawne przygotowanie dań. Budynek jest ogrzewany z kotłowni na paliwo stałe (ekogroszek).

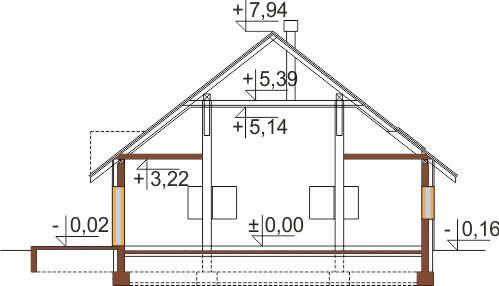

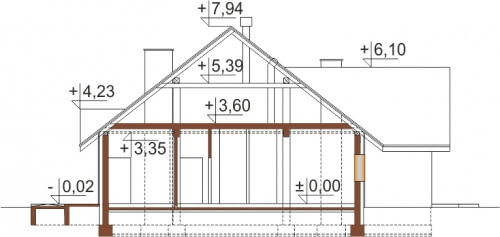

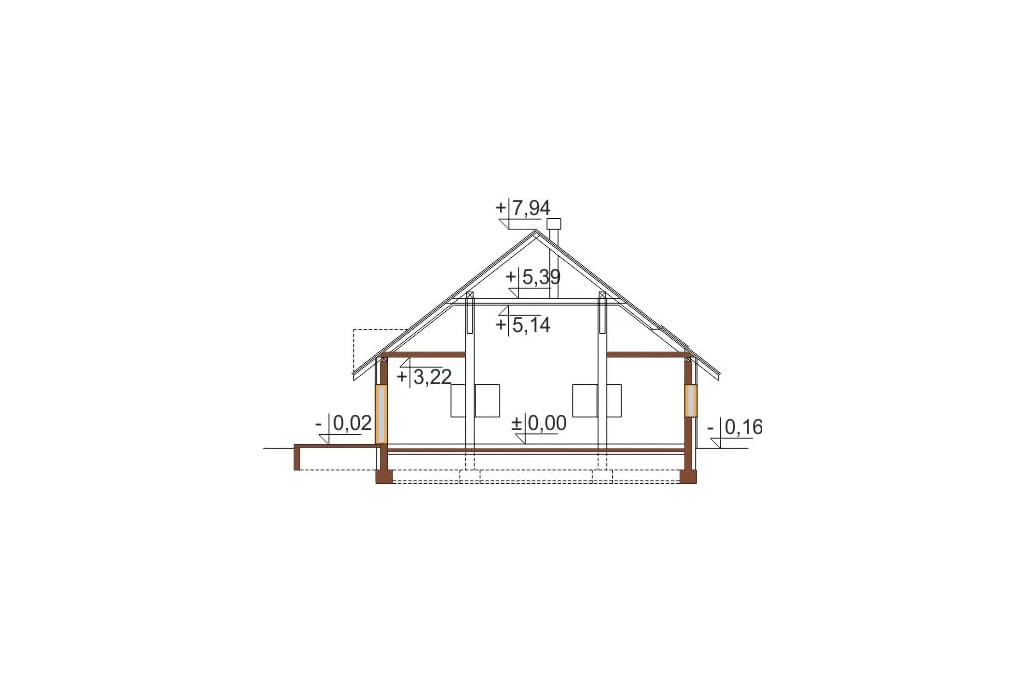

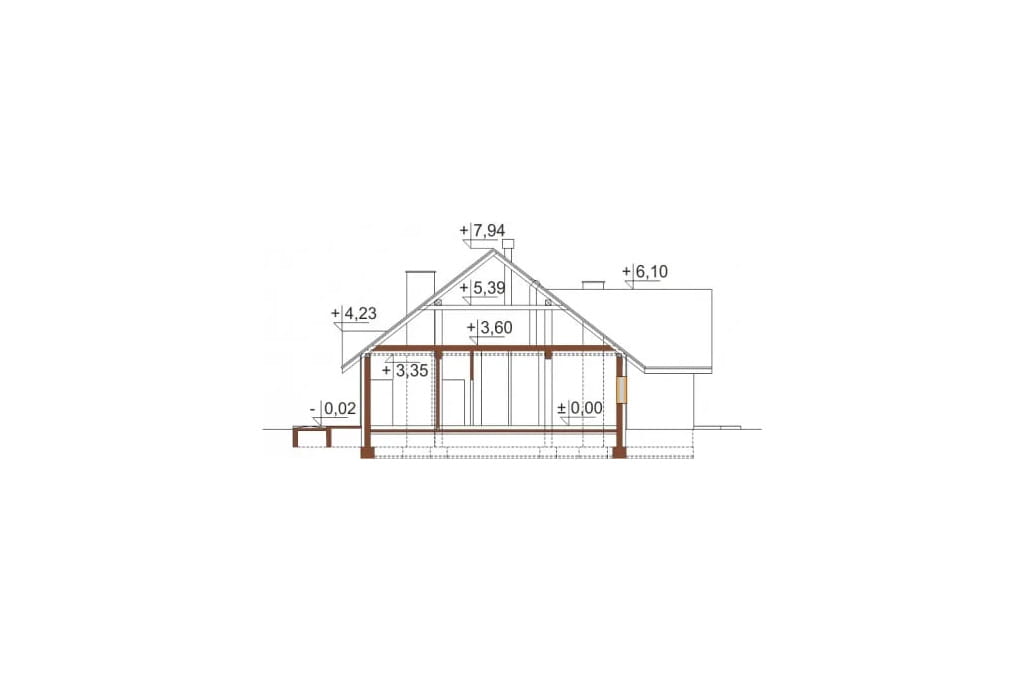

Przekrój

Projekt budynku gastronomicznego, który idealnie nadaje się na tradycyjną karczmę, lub restaurację.





Projekt budynku gastronomicznego pełniącego funkcję restauracji LK-01, parterowy, niepodpiwniczony.

Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, okładzina drewniana 5 cm. Strop: drewniany. Nad salą konsumpcyjną strop na wysokości 514 cm, nad pozostałą częścią obniżony. Kąt nachylenia dachu: 38°.
Ogrzewanie: kotłownia na paliwo stałe (pellet)
Program: sala restauracyjna, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia na paliwo stałe, skład opału.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni)
- projekt budowlany wewnętrznej instala
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 285.80 m²
Powierzchnia użytkowa: 234.09 m²
Kubatura: 1563.10 m³
Szerokość działki: 19.40 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 19
Kąt nachylenia dachu: 38°
Pokój na parterze: Nie
Wysokość budynku: 8.10 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 35.58 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gastronomiczne, komercyjne, projekt karczmy, projekt budynku usługowego, projekt zajazdu, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, projekt restauracji
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Aleksandra Majcher, Jaromir Mruk

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
