Projekt Prywatny dom opieki dla osób starszych. Kod: K-65
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

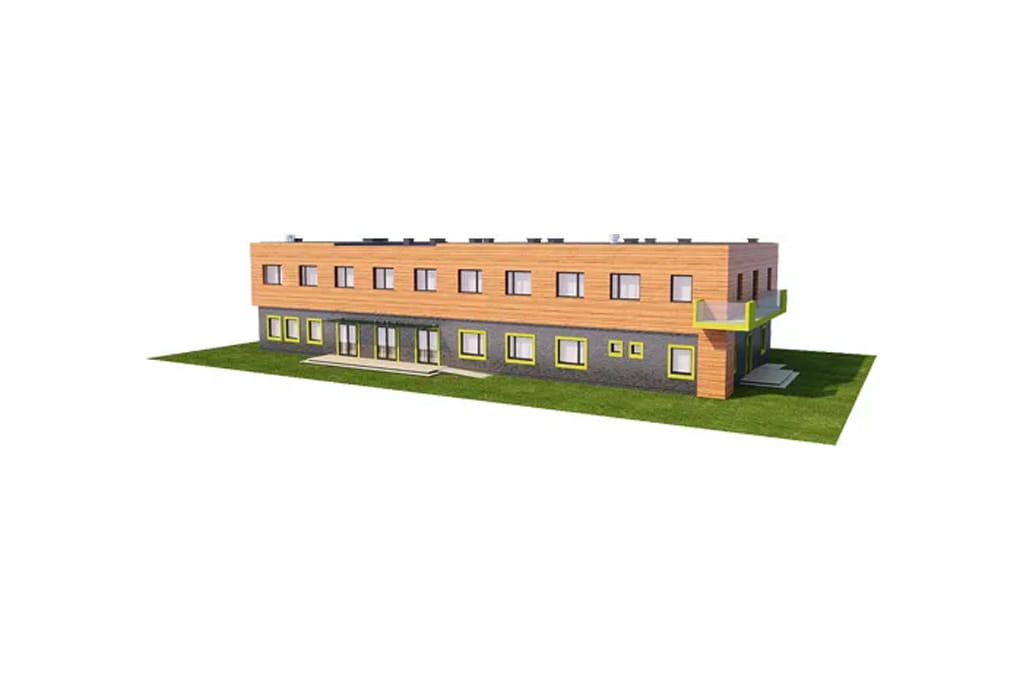

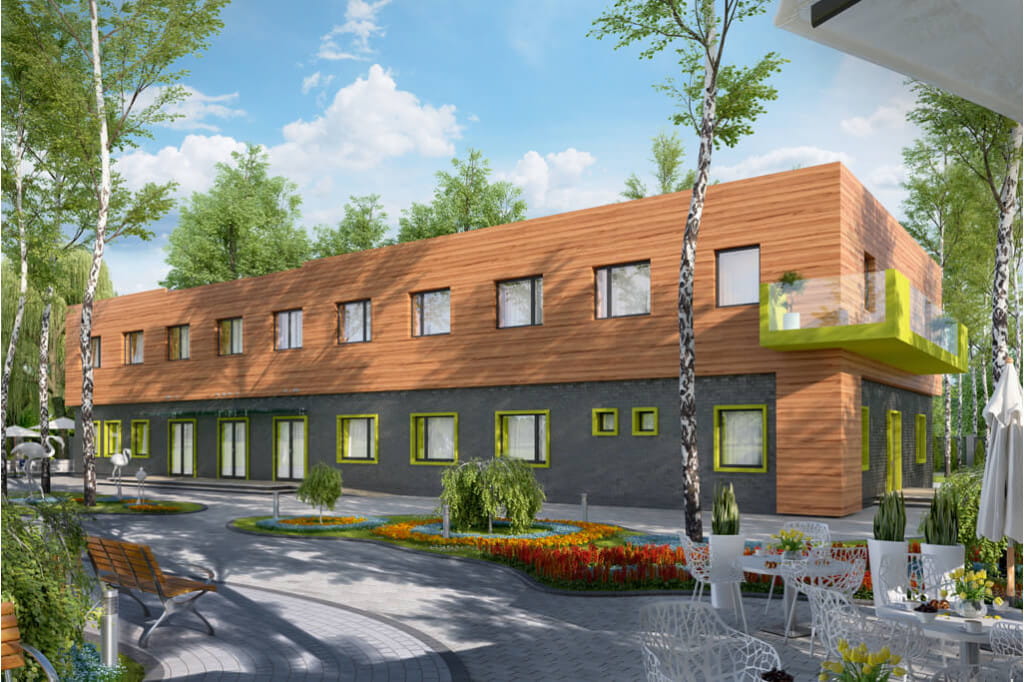

Model

Bryła budynku na planie prostokąta wyróżnia się prostotą formy. Poszczególne elewacje pozbawione są wysunięć, oraz skomplikowanych form architektonicznych dzięki czemu K-65 jest łatwy i stosunkowo niedrogi w realizacji. Do postawienia budynku potrzebna będzie długa działka o szerokości minimum 22m.
Elewacje

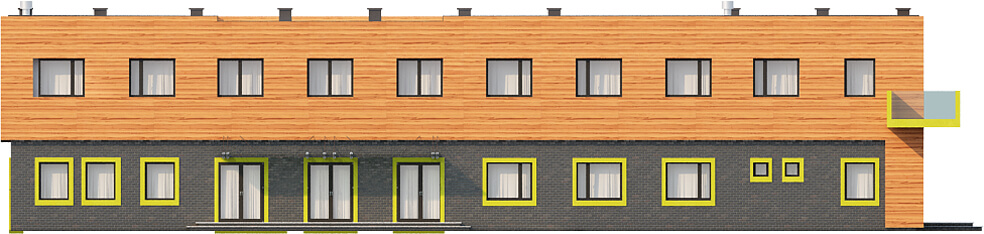

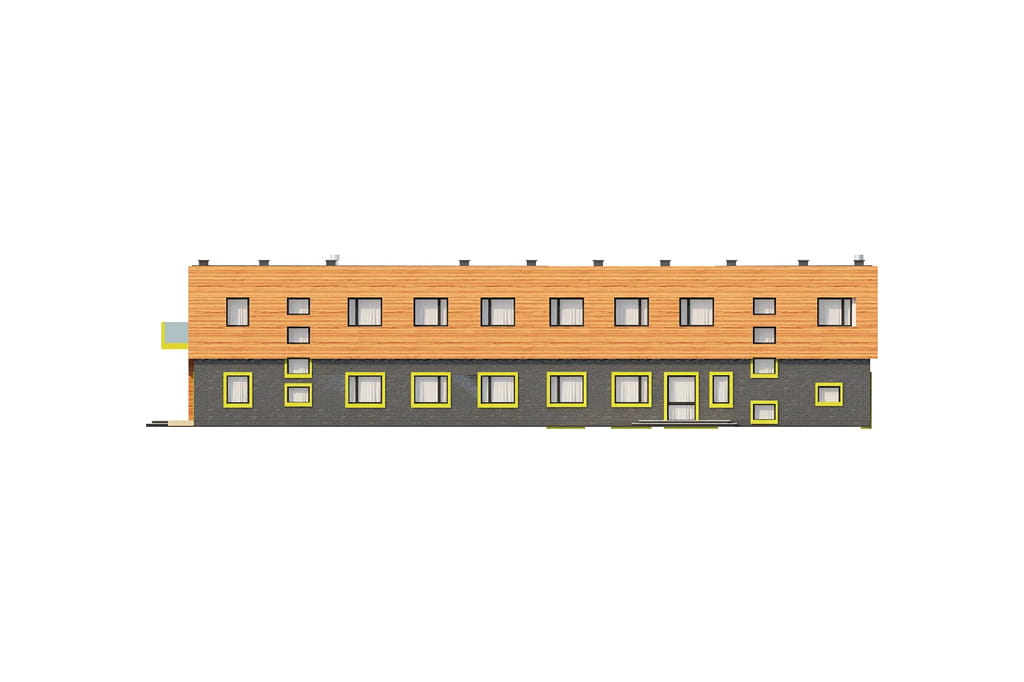

elewacja ogrodowa

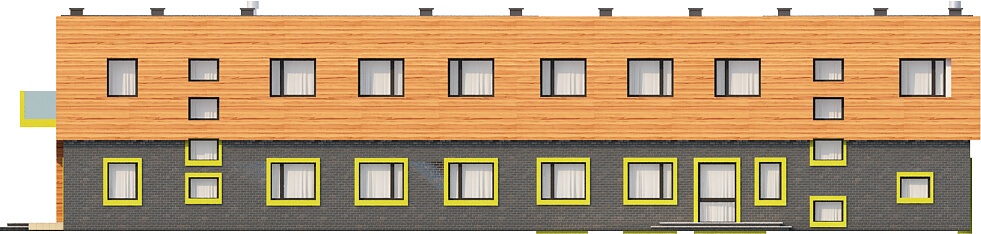

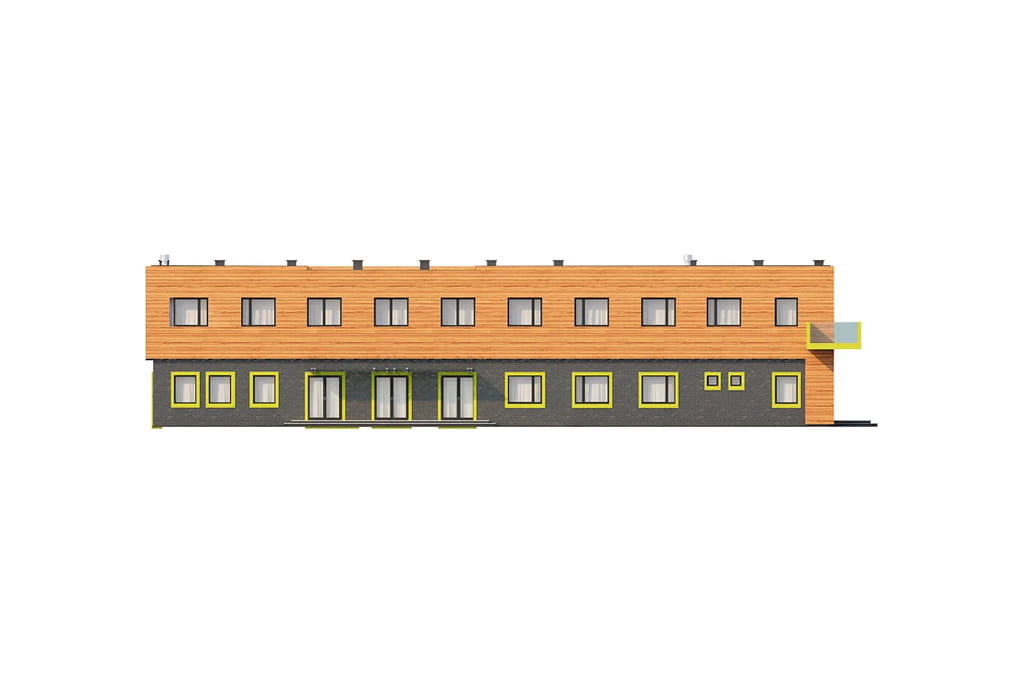

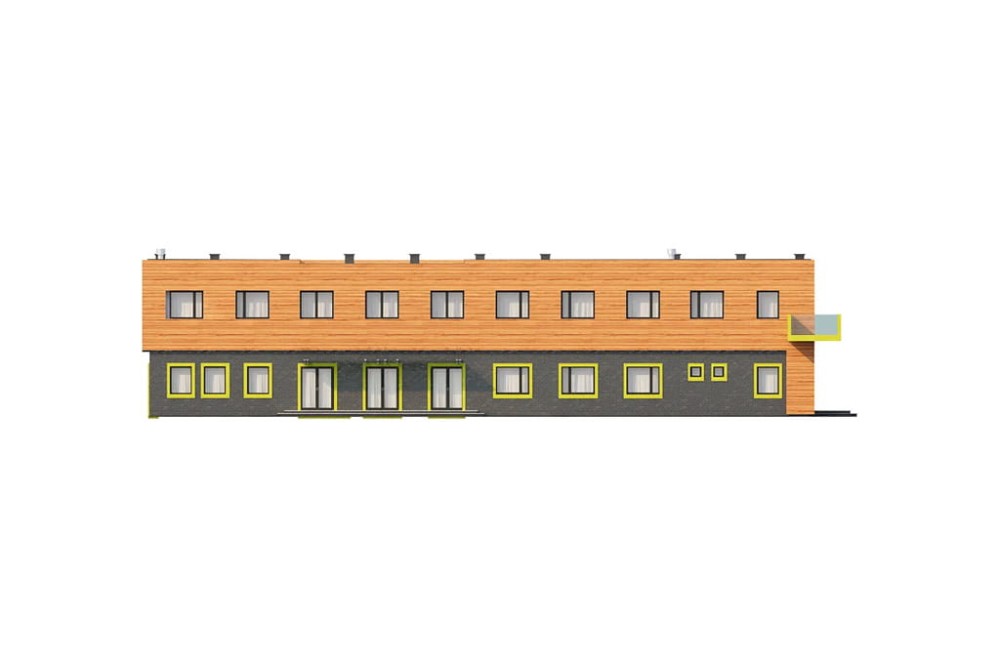

elewacja frontowa

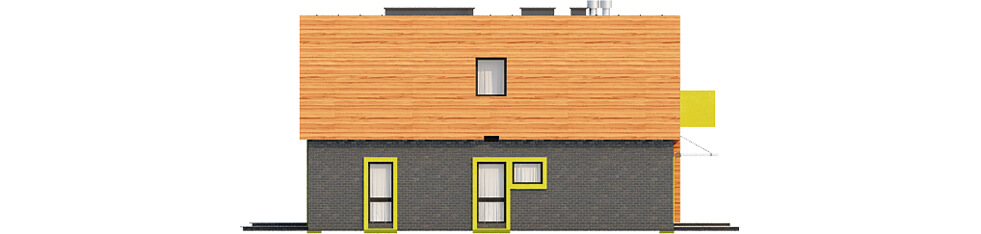

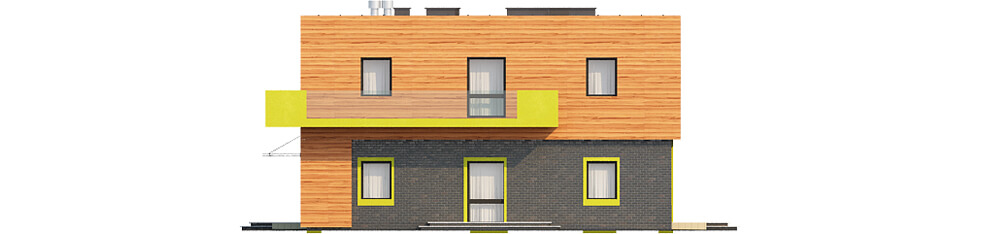

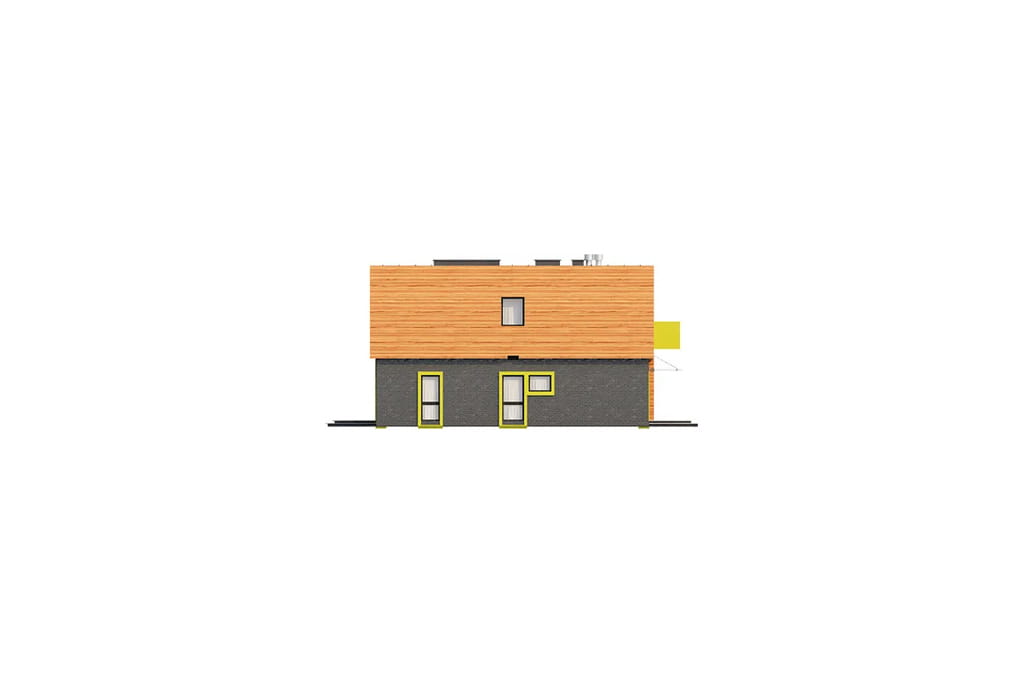

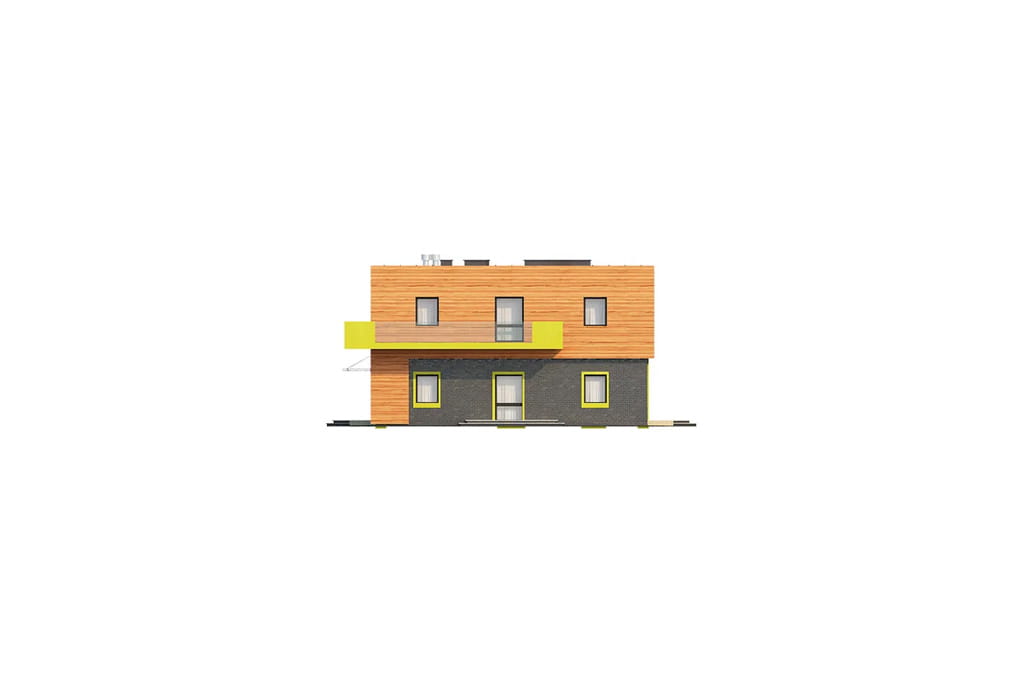

elewacja boczna
elewacja boczna

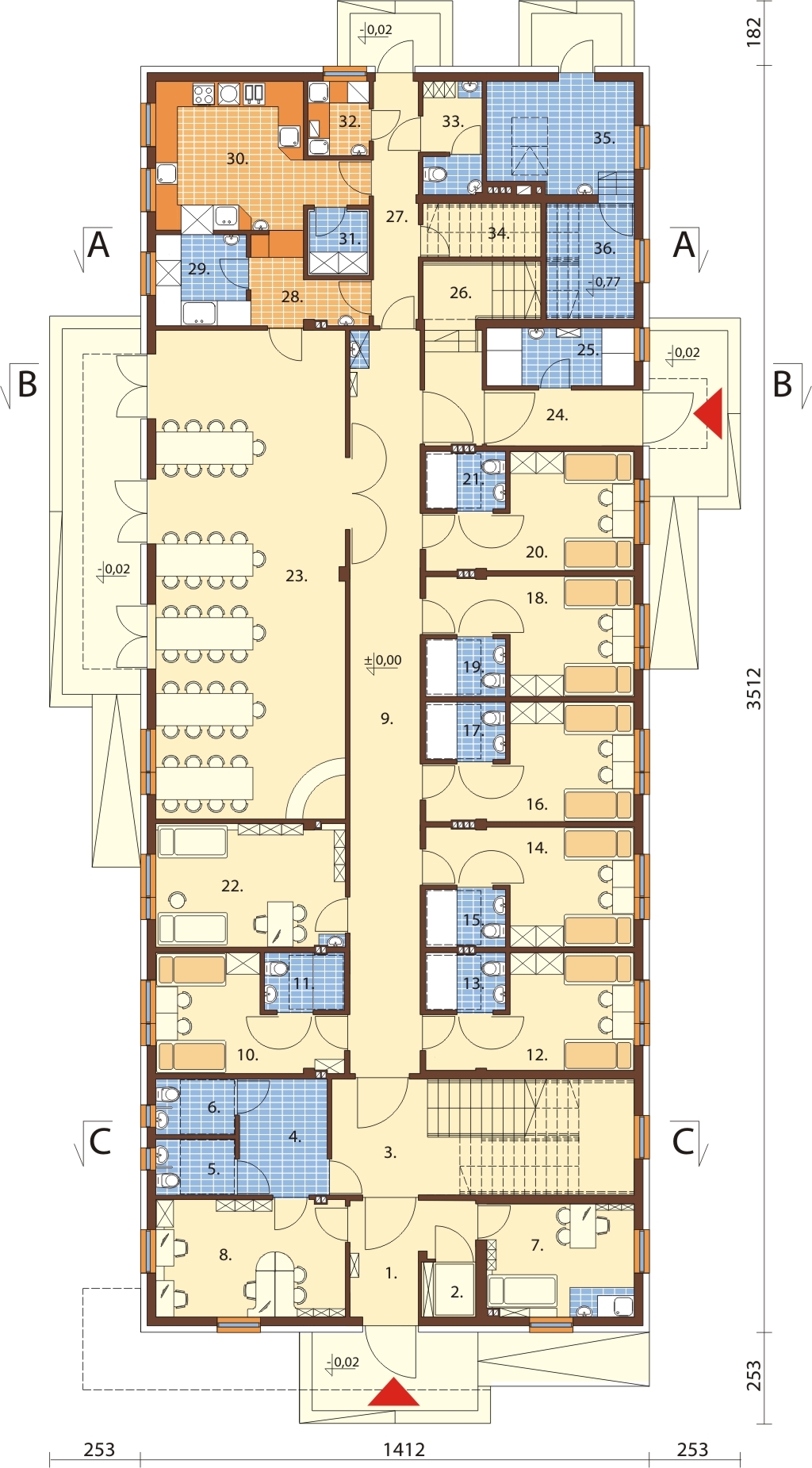

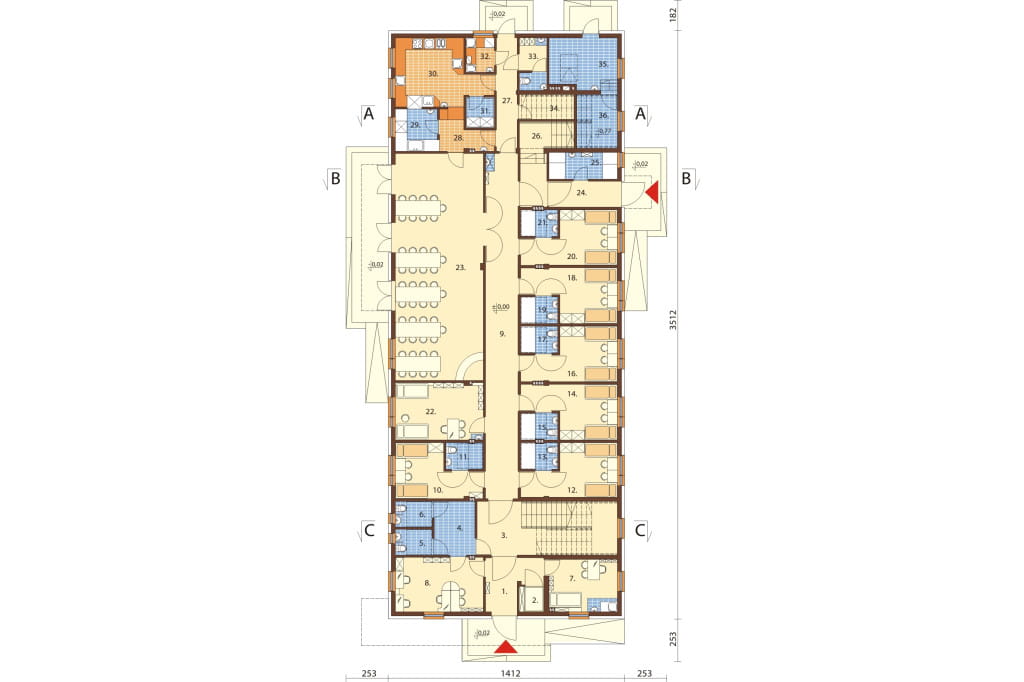

Rzut parteru

 Parter: 420,63 / 427,92 m2


1. Komunikacja 8,54 m2

2. Winda 2,22 m2

3. Hol + 1/2 kl. schodowej 27,41 / 34,70 m2

4. Przedsionek 7,67 m2

5. WC ogólnodostępne 3,30 m2

6. WC ogólnodostępne 3,30 m2

7. Gabinet lekarski / zabiegowy 12,67 m2

8. Biuro 16,93 m2

9. Korytarz 39,63 m2

10. Pokój 13,31 m2

11. Łazienka 3,44 m2

12. Pokój 14,64 m2

13. Łazienka 3,44 m2

14. Pokój 14,98 m2

15. Łazienka 3,44 m2

16. Pokój 14,94 m2

17. Łazienka 3,44 m2

18. Pokój 15,02 m2

19. Łazienka 3,44 m2

20. Pokój 14,90 m2

21. Łazienka 3,44 m2

22. Gabinet rehab.- terapeutyczny 17,80 m2

23. Jadalnia 70,86 m2

24. Wiatrołap 6,19 m2

25. Pralnia / prasowalnia 6,39 m2

26. Klatka schodowa 15,11 m2

27. Przedmagazyn 8,24 m2

28. Rozdzielnia kelnerska 5,87 m2

29. Zmywalnia naczyń stołowych 6,22 m2

30. Kuchnia 18,90 m2

31. Chłodnia 2,77 m2

32. Pom. obróbki warzyw / jaj 3,39 m2

33. Pomieszczenie socjalne + WC 5,04 m2

34. Mag. produktów spożywczych 4,63 m2

35. Kotłownia 11,42 m2

36. Skład opału 7,70 m2


Na parterze zaprojektowaliśmy sześć pokoi dla pensjonariuszy, biuro, gabinet zabiegowy i rehabilitacyjny, jadalnię z zapleczem kuchennym, oraz niezbędne pomieszczenia gospodarczo techniczne (kotłownia ze składem opału, magazyn etc.)

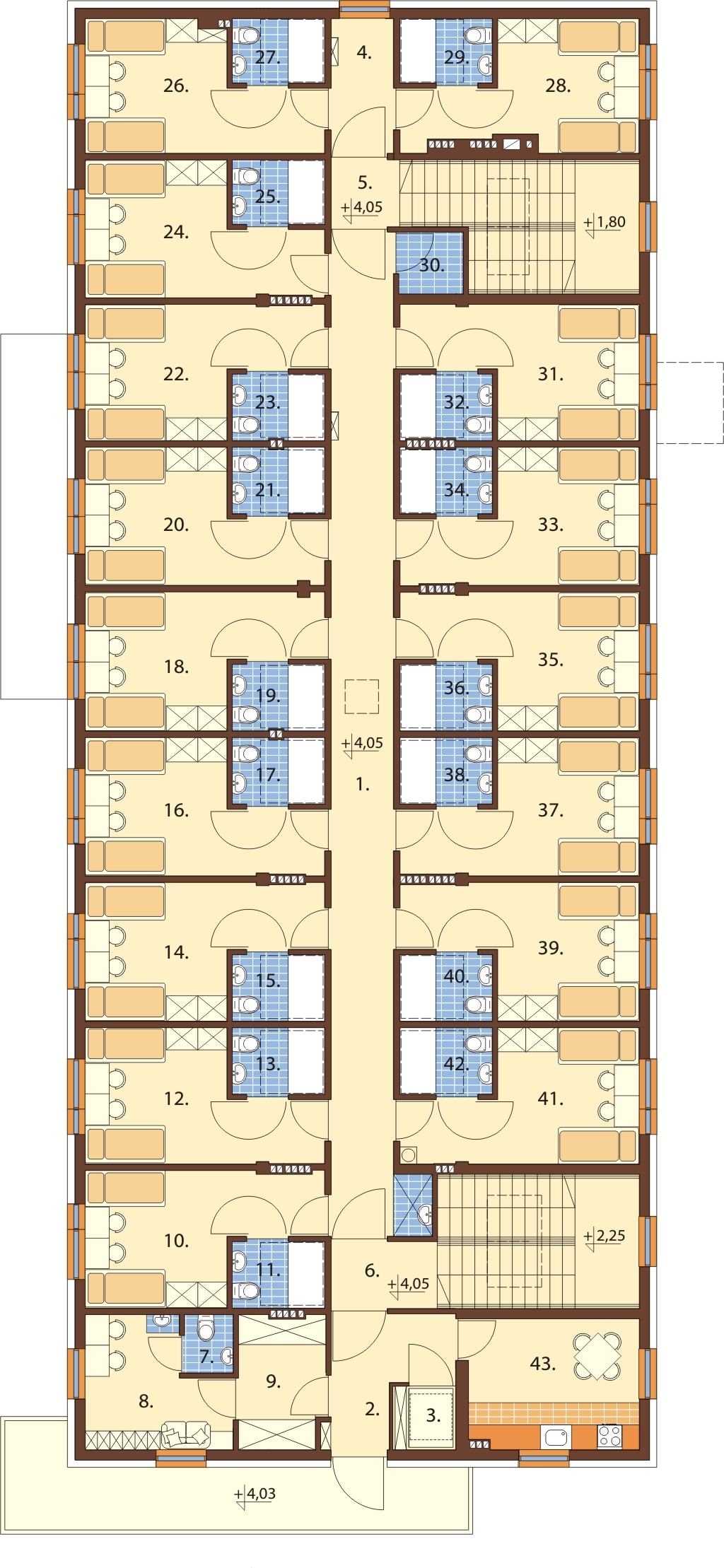

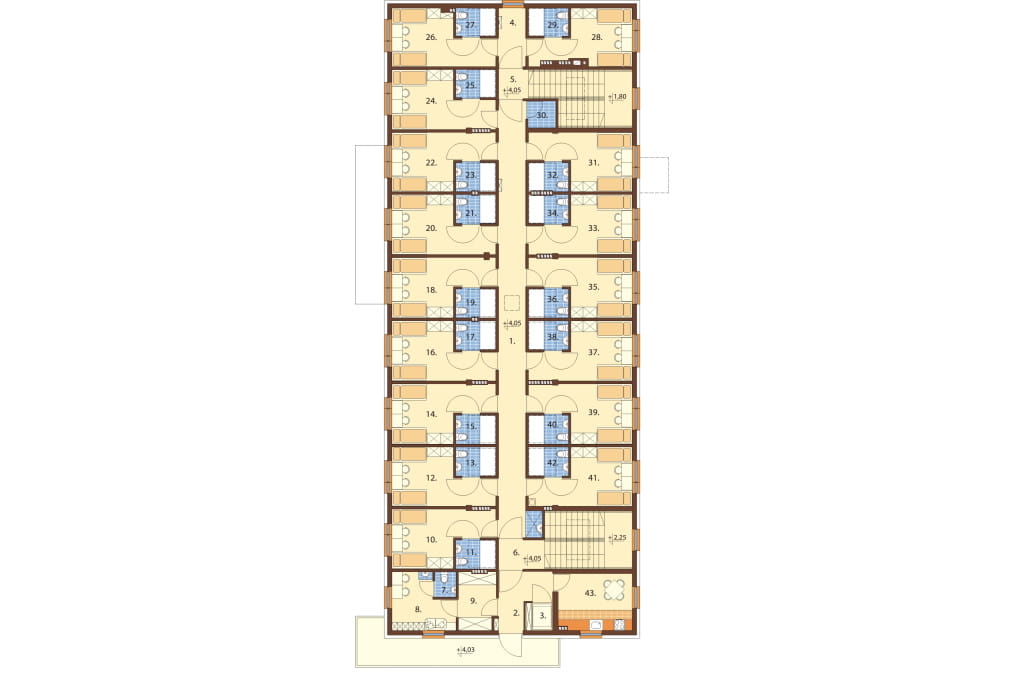

Rzut I piętra

 Piętro: 390,47 m2


1. Korytarz 35,32 m2

2. Przedsionek 7,01 m2

3. Winda

4. Przedsionek 4,79 m2

5. Korytarz + 1/2 kl. schodowej 11,61 m2

6. Korytarz + 1/2 kl. schodowej 11,61 m2

7. WC 1,56 m2

8. Pok. socjalny / dyż. pielęgniarek 9,35 m2

9. Przedsionek 6,45 m2

10. Pokój 14,65 m2

11. Łazienka 3,44 m2

12. Pokój 14,48 m2

13. Łazienka 3,44 m2

14. Pokój 14,82 m2

15. Łazienka 3,44 m2

16. Pokój 14,77 m2

17. Łazienka 3,44 m2

18. Pokój 14,86 m2

19. Łazienka 3,44 m2

20. Pokój 14,73 m2

21. Łazienka 3,44 m2

22. Pokój 14,48 m2

23. Łazienka 3,44 m2

24. Pokój 14,82 m2

25. Łazienka 3,33 m2

26. Pokój 14,38 m2

27. Łazienka 3,33 m2

28. Pokój 13,33 m2

29. Łazienka 3,33 m2

30. Pomieszczenie gospodarcze 2,22 m2

31. Pokój 14,48 m2

32. Łazienka 3,44 m2

33. Pokój 14,73 m2

34. Łazienka 3,44 m2

35. Pokój 14,86 m2;

36. Łazienka 3,44 m2

37. Pokój 14,70 m2

38. Łazienka 3,44 m2

39. Pokój 14,73 m2

40. Łazienka 3,44 m2

41. Pokój 14,48 m2

42. Łazienka 3,44 m2

43. Kuchnia pomocnicza 12,54 m2


Na pierwszym piętrze zaprojektowaliśmy szesnaście pokoi z łazienkami, dyżurkę dla pielęgniarek, dodatkową kuchnię, oraz małe pomieszczenie gospodarcze.

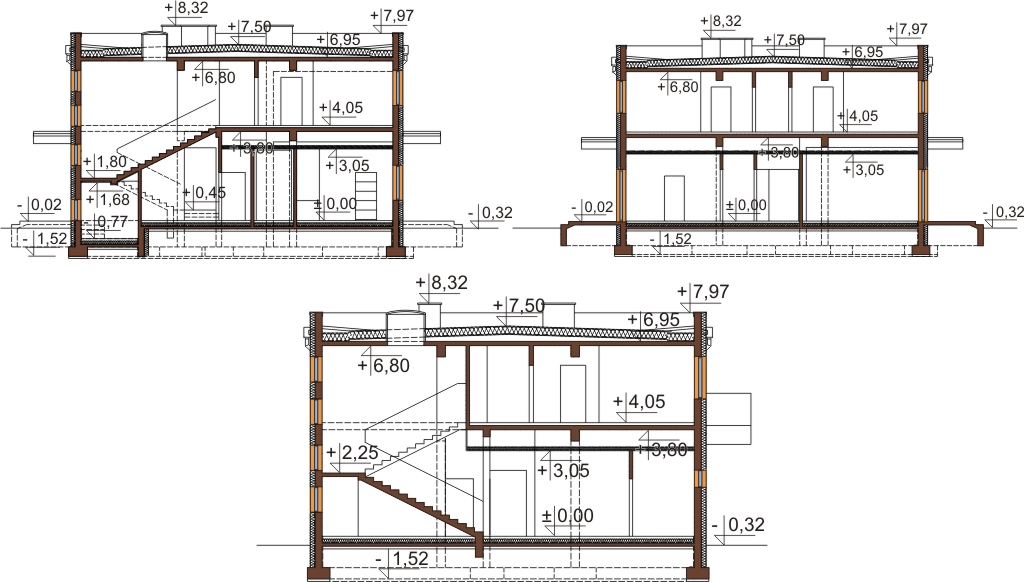

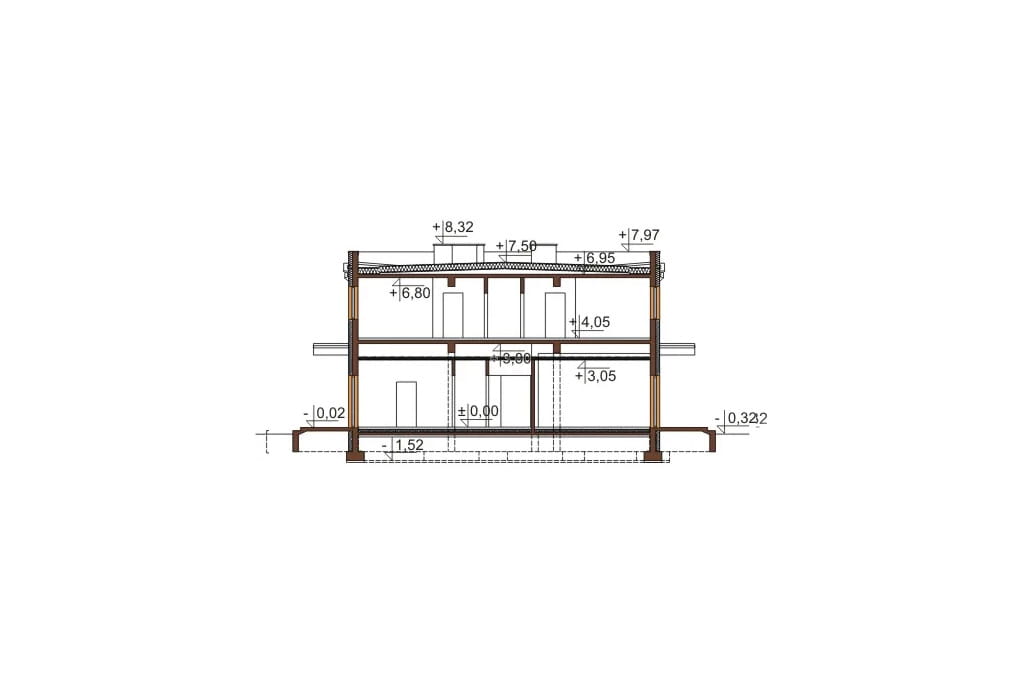

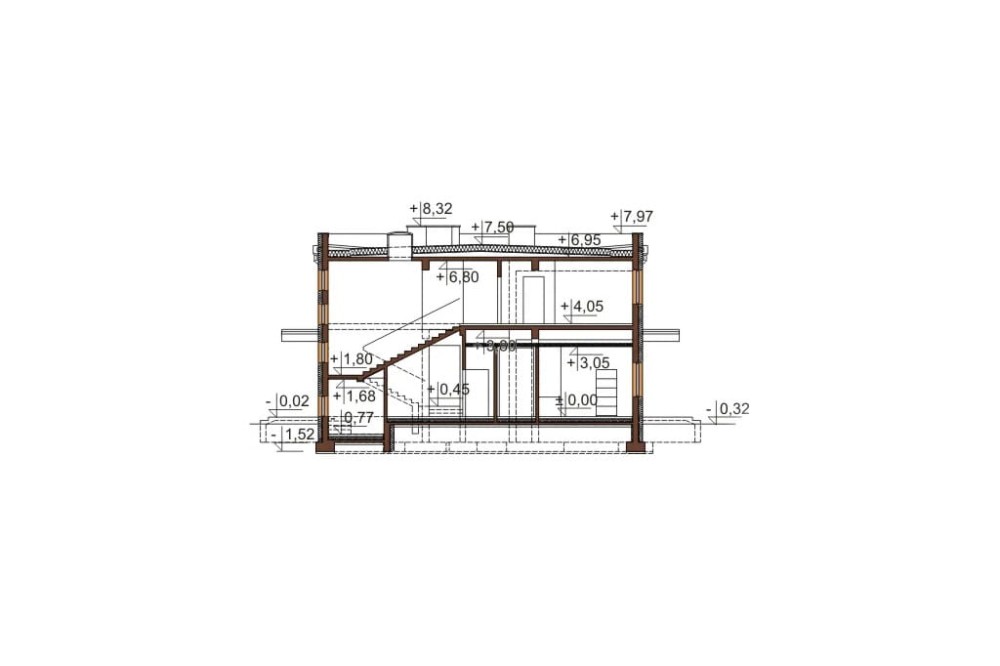

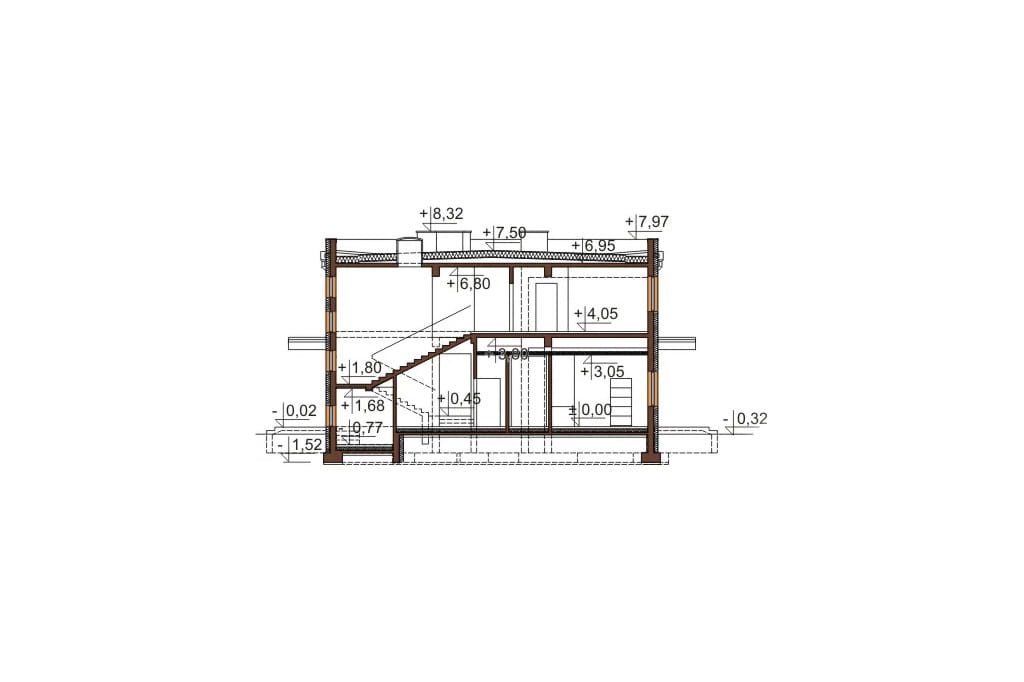

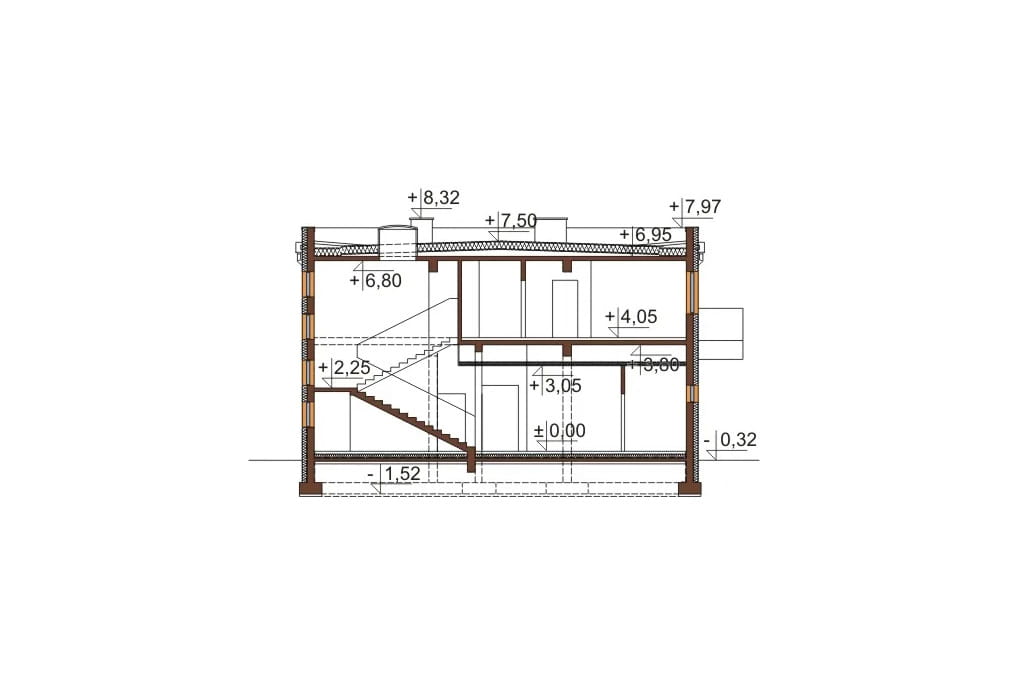

Przekrój

K-65 to projekt piętrowego domu opieki, który można realizować również jako pensjonat czy motel.



POWIĘKSZ PRZEKRÓJ

Projekt budynku prywatnego domu opieki dla osób starszych K-65, piętrowy, niepodpiwniczony. Budynek może również pełnic funkcje pensjonatu, motelu lub zajazdu.

Technologia: ściany zewnętrzne - pustak suporex 24 cm, wełna mineralna 18 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 2°
Ogrzewanie: piec na paliwo stałe (biomasa - pelety)
Wentylacja mechaniczna: sala komsumpcyjna, kuchnia - wentylacja mechaniczna nawiewno wywiewna
Program: 22 pokoje z łazienkami, biuro, kuchnia, kuchnia pomocnicza, gabinet lekarski / zabiegowy, gabinet rehabilitacyjno – terapeutyczny,  zaplecze kuchenne, jadalnia, pralnia podręczna, zaplecze magazynowe, zaplecze socjalne, zaplecze sanitarne, kotłownia, skąd opału, winda.

ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna sali jadalnianej, hydranty przeciwpożarowe wewnętrzne)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projekt instalacji alarmowo przyzywowej- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72

 Powierzchnia zabudowy: 495.89 m²
Powierzchnia użytkowa: 811.10 m²
Kubatura: 3712.30 m³
Szerokość działki: 22.20 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 78
Kąt nachylenia dachu: 2°
Ilość pokoi: 22
Pokój na parterze: Tak
Wysokość budynku: 8.29 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 69.93 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: gastronomiczne, motele, parterowe z poddaszem mieszkalnym, komercyjne, projekt motelu, projekt gospodarczo-rekreacyjny, projekt budynku usługowego, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, wielorodzinne, parterowe z poddaszem użytkowym, budynek wielorodzinny, restauracja, parterowe z poddaszem do adaptacji
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 4 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
