Projekt Warsztat samochodowy Kod: LK-66
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

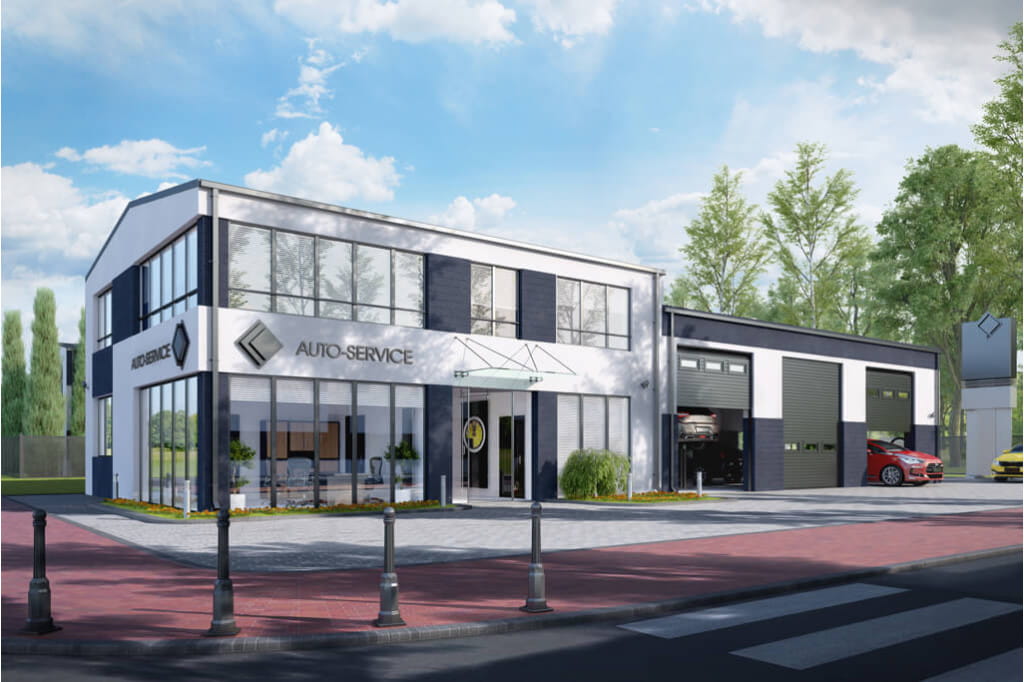

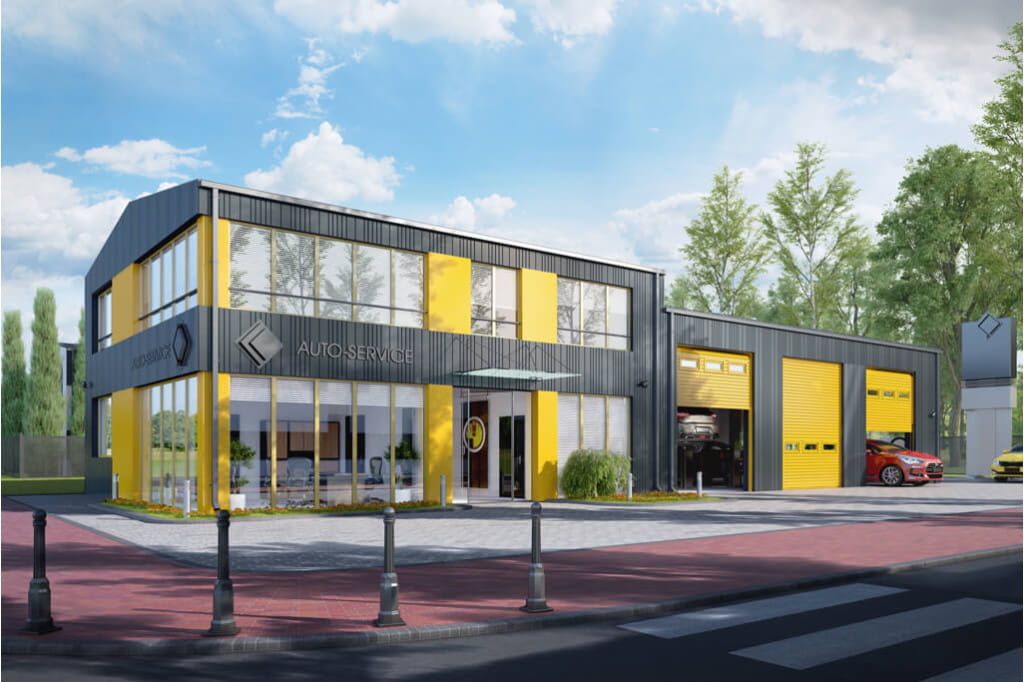

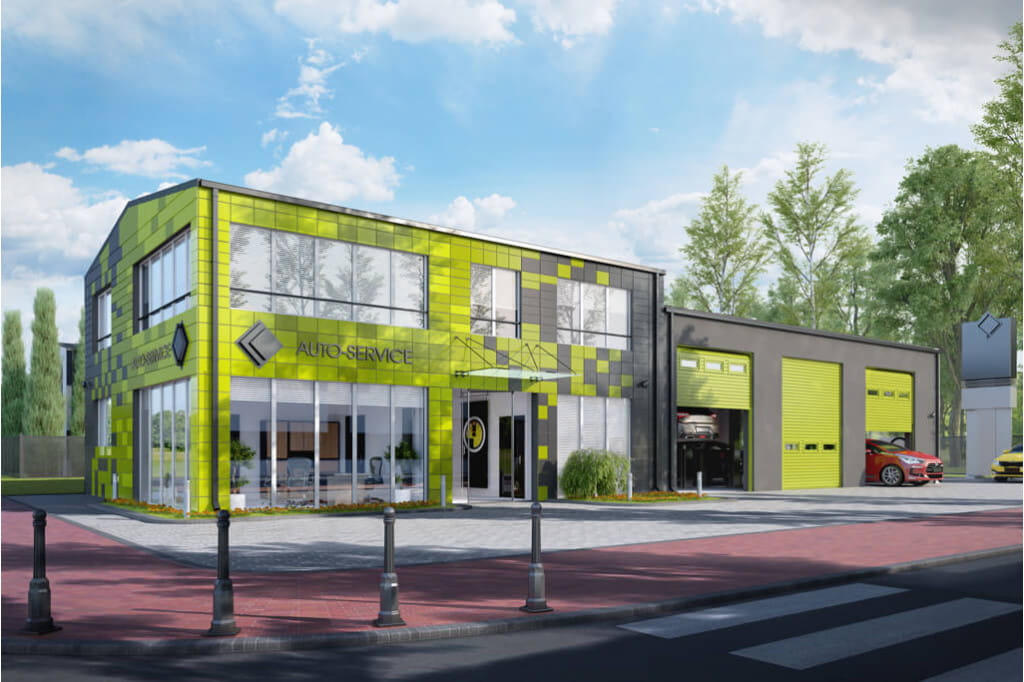

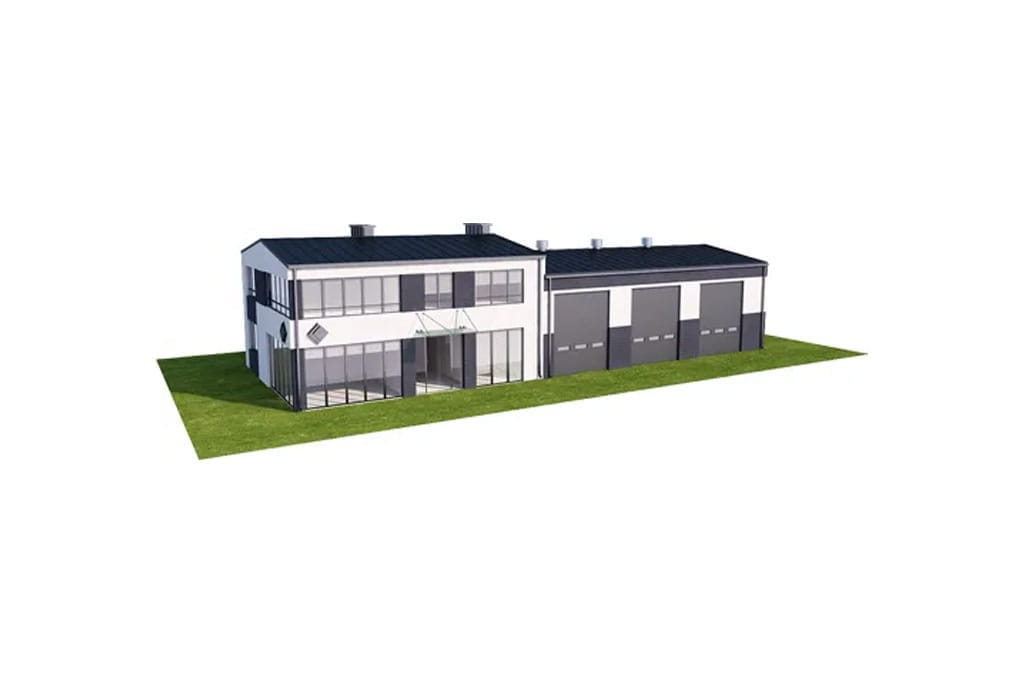

Model
Elewacje

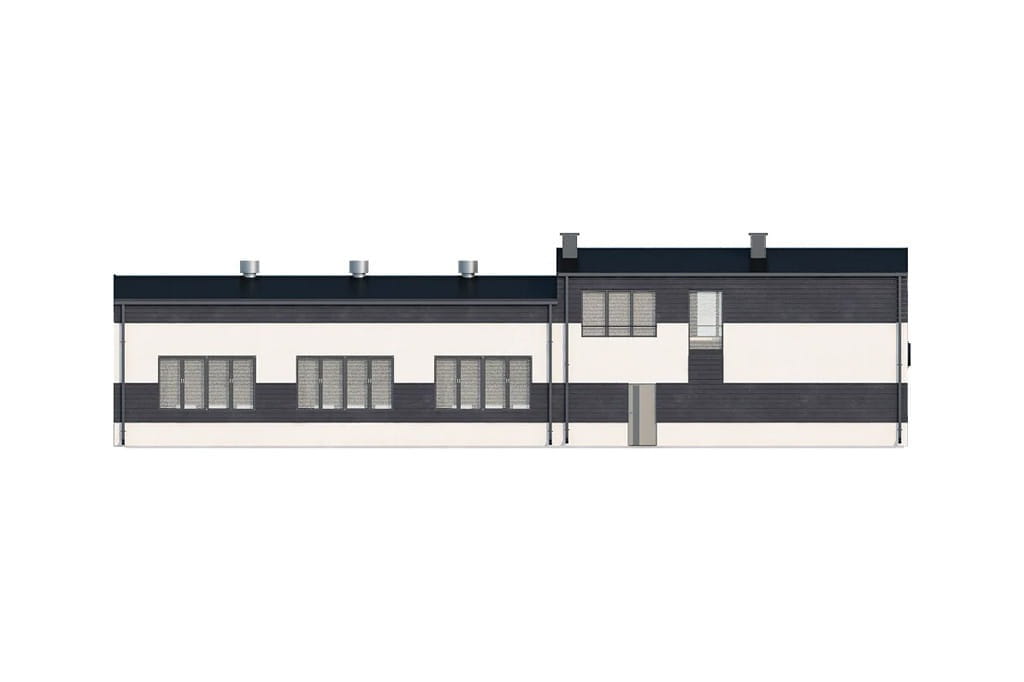

elewacja ogrodowa

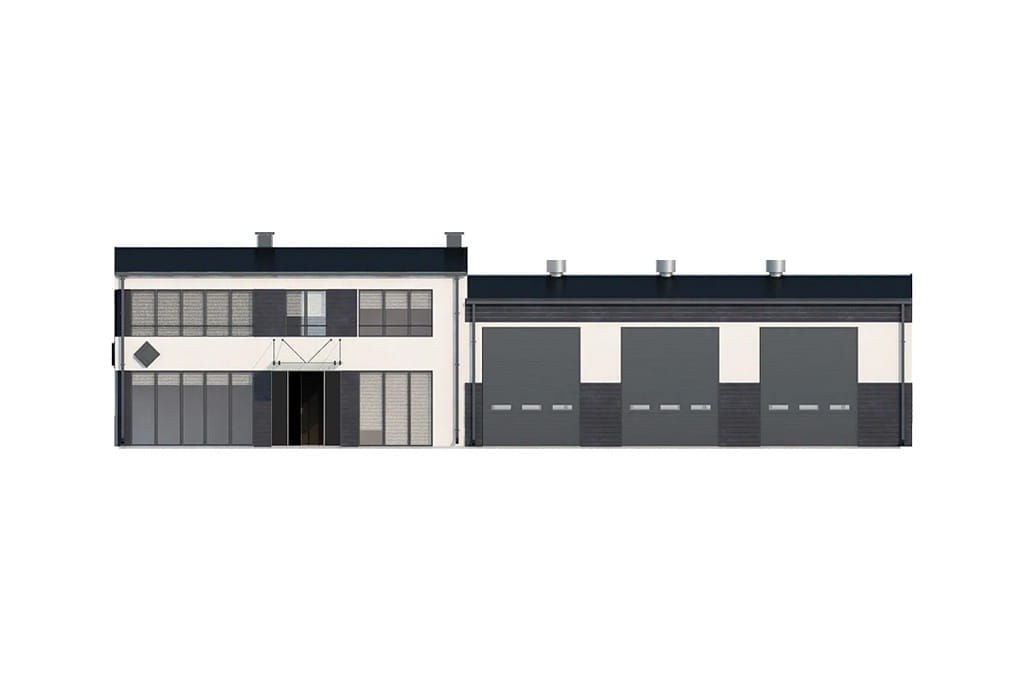

elewacja frontowa

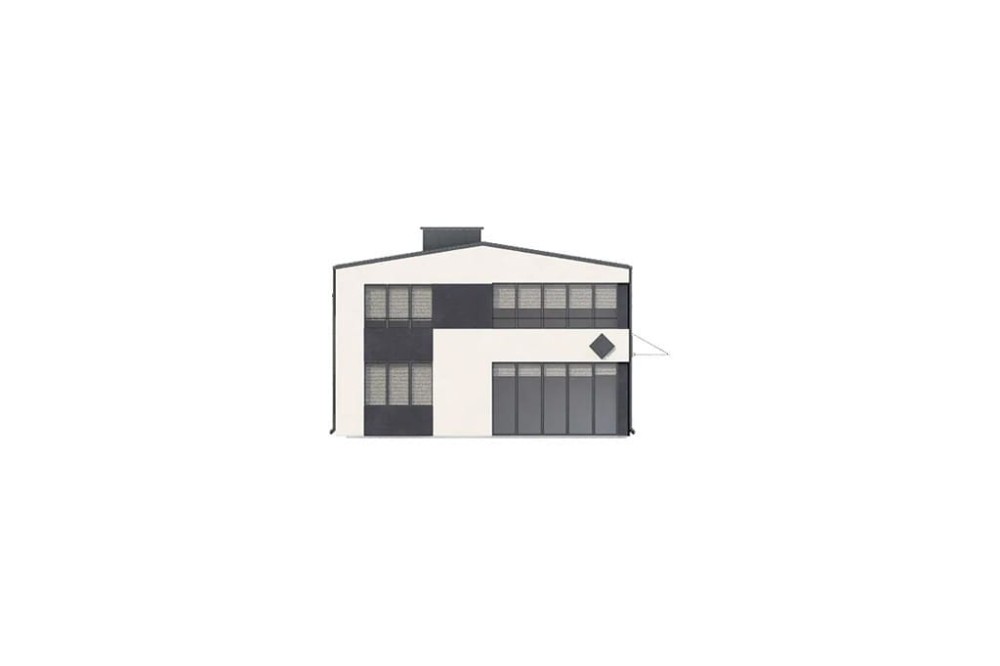

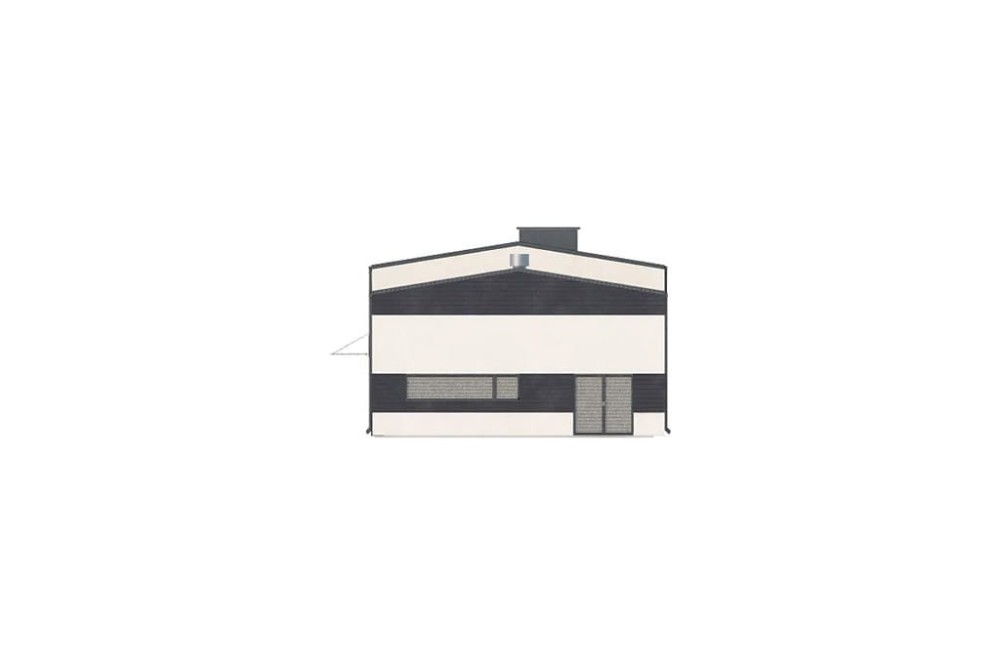

elewacja boczna
elewacja boczna

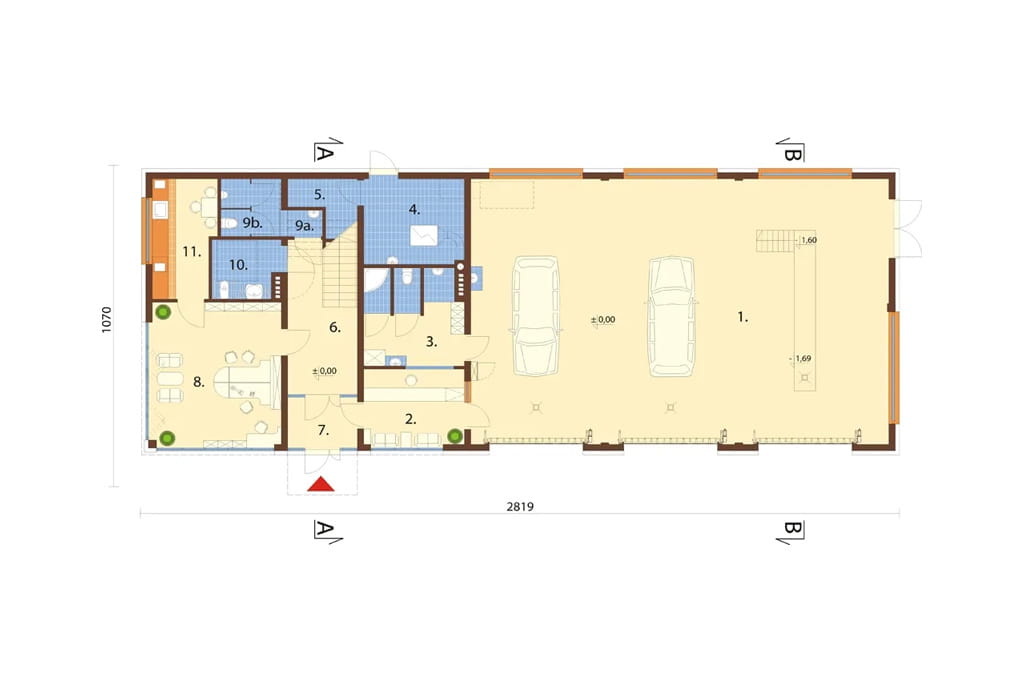

Rzut parteru

Powiększ rzut

Parter: 263,62 m2
1. Hala napraw 154,85 m2
2. Punkt obsługi klienta 10,56 m2
3. Pom socjalne 13,32 m2
4. Kotłownia 11,95 m2
5. Skład opału 4,13 m2
6. Hol + schody 16,77 m2
7. Przedsionek 4,57 m2
8. Biuro 25,56 m2
9a. Przedsionek 1,5 m2
9b. WC 4,84 m2
10. WC dla niepełnosprawnych 5,38 m2
11. Jadalnia 10,19 m2



Część biurowo-socjalna na parterze składa się z: punktu obsługi klienta, pomieszczenia socjalnego, jadalni, biura oraz węzła sanitarnego, który przystosowany jest do potrzeb osób niepełnosprawnych. Na parterze budynku zaprojektowaliśmy halę napraw o powierzchni 154,85 m2. Kotłownia wraz ze składem opału jest osobnym pomieszczeniem, do którego wejście zaprojektowaliśmy w elewacji ogrodowej.

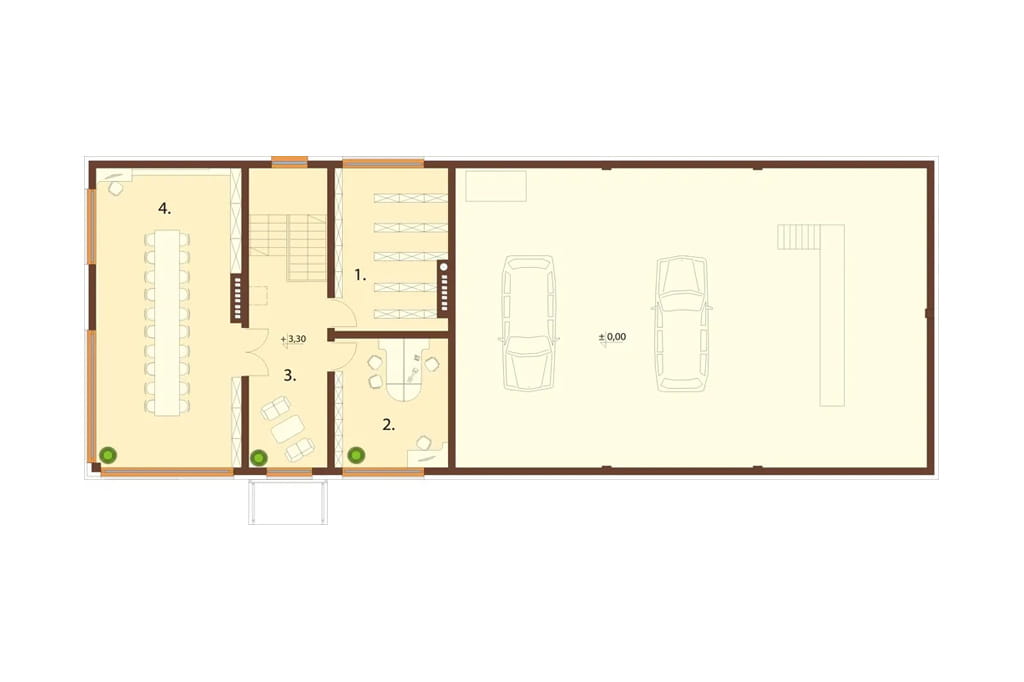

Rzut I piętra

Powiększ rzut

Piętro: 104,96 m2
1. Magazyn 19,59 m2
2. Biuro 16,09 m2
3. Hol + schody 22,08 m2
4. Sala konferencyjna 47,20 m2

Na pierwszym piętrze zaprojektowaliśmy magazyn, biuro oraz dużą salę konferencyjną o powierzchni 47,20 m2.

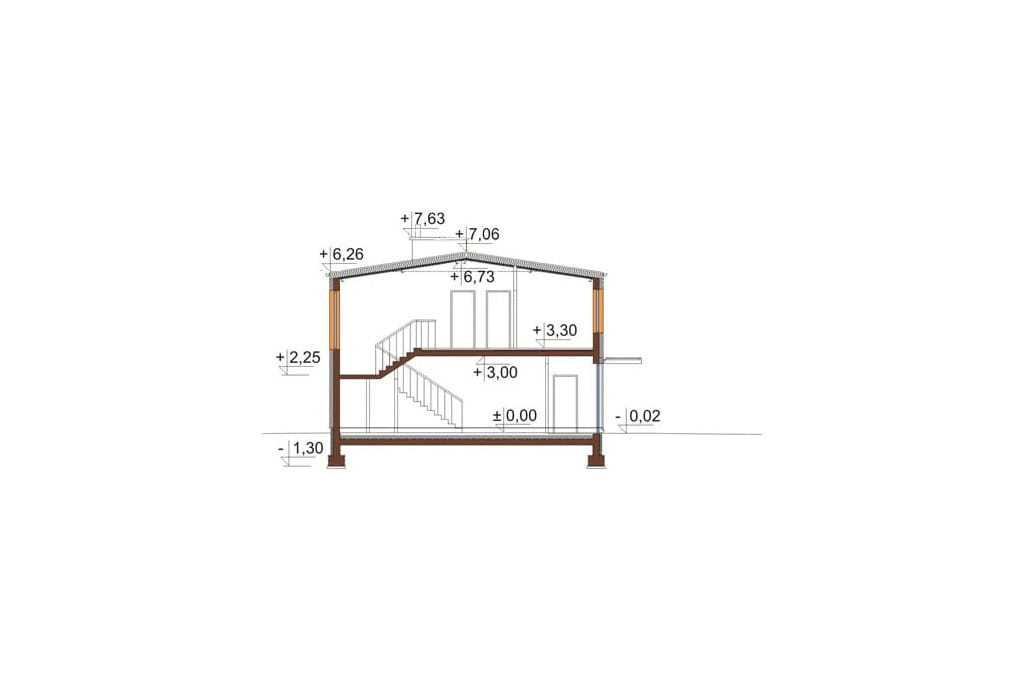

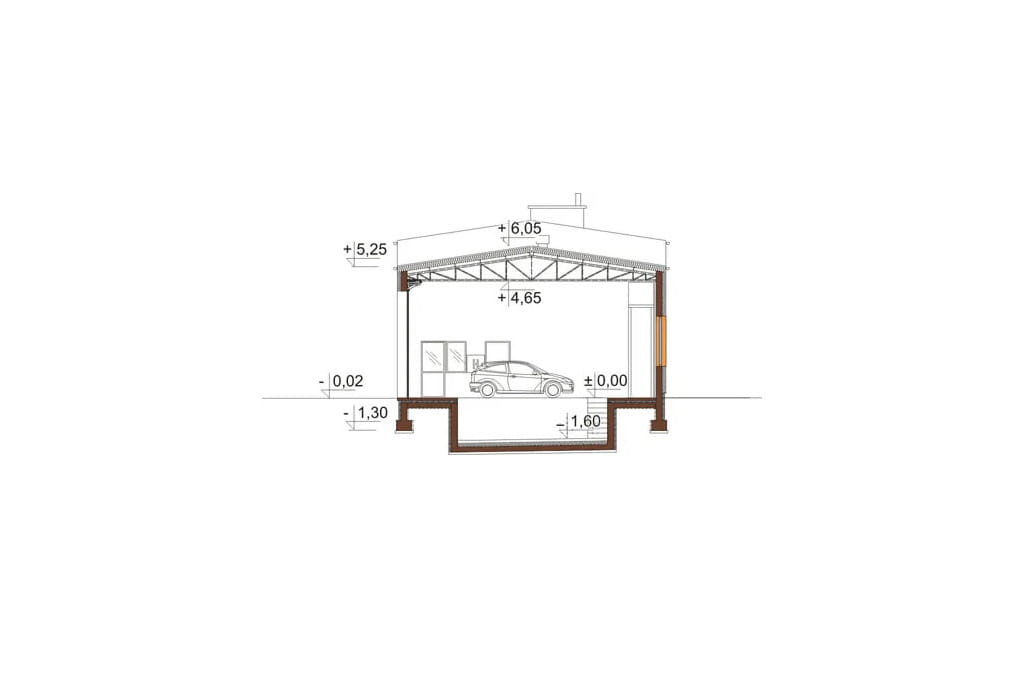

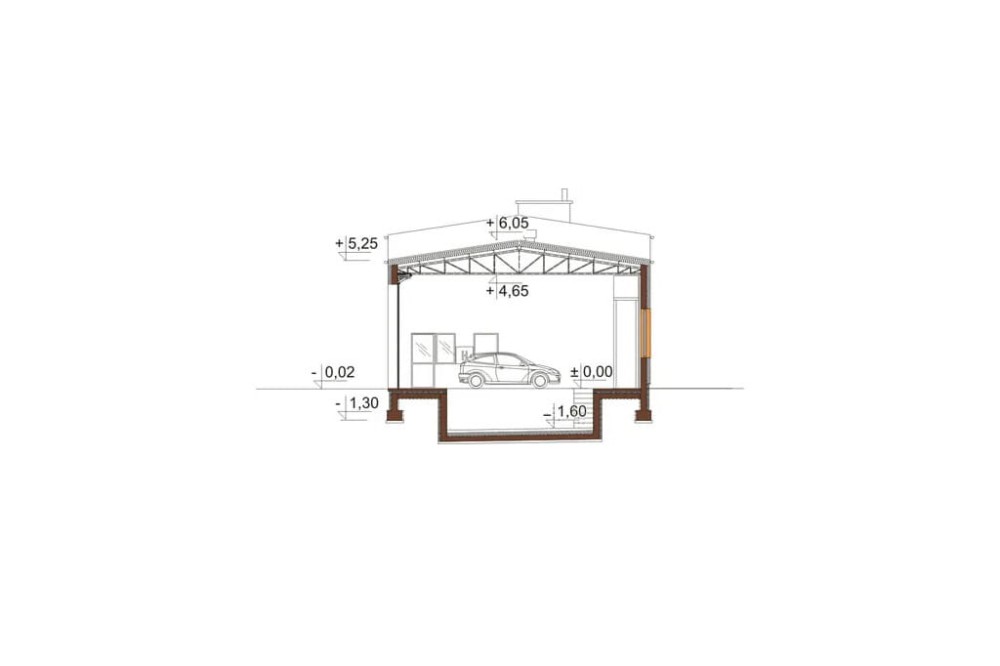

Przekrój



POWIĘKSZ PRZEKRÓJ

0Projekt warsztatu samochodowego K-66, parterowy poddaszem użytkowym, niepodpiwniczony.

Obiekt przystosowany do napraw samochodów do 3,5 tony. Hala napraw o wysokości 465 cm wyposażona jest w kanał rewizyjny o długości 6m i szerokości 80 cm. Na hali napraw oraz w kanale przeglądowym przewidziano wentylację mechaniczną nawiewno - wywiewną. Budynek może również pełnić funkcję stacji kontroli pojazdów do 3,5 tony.

Technologia tradycyjna: ściany zewnętrzne - pustak gazobetonowy 24 cm, styropian 15 cm, tynk zewnętrzny.
Strop: żelbetowy
Dach: Stalowy z płytą warstwową
Kąt nachylenia dachu: 9°
Pokrycie dachu: płyta dachowa warstwowa PWD-S 200T
Ogrzewanie: kotłownia na paliwo stałe (biomasa)
Program: hala napraw dla pojazdów do 3,5 tony, zaplecze socjalne, zaplecze sanitarne, zaplecze biurowe, magazyn, sala konferencyjna, kotłownia ze składem opału.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno - wywiewna hali napraw oraz kanału przeglądowego)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, awaryjne oświetlenie ewakuacyjne)
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72




 Powierzchnia zabudowy: 302.70 m²
Powierzchnia użytkowa: 373.50 m²
Kubatura: 1838.20 m³
Szerokość działki: 18.70 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 15
Kąt nachylenia dachu: 9°
Pokój na parterze: Nie
Wysokość budynku: 7.08 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 93.88 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: garaż wielostanowiskowy
Poddasze: piętro
Typ: handlowo-usługowe, komercyjne, projekt serwisu samochodowego, auto serwis, stacja obsługi pojazdów
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola
CENA 3 EGZ. PROJEKTU 2 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
