Projekt Warsztat samochodowy Kod: K-60
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

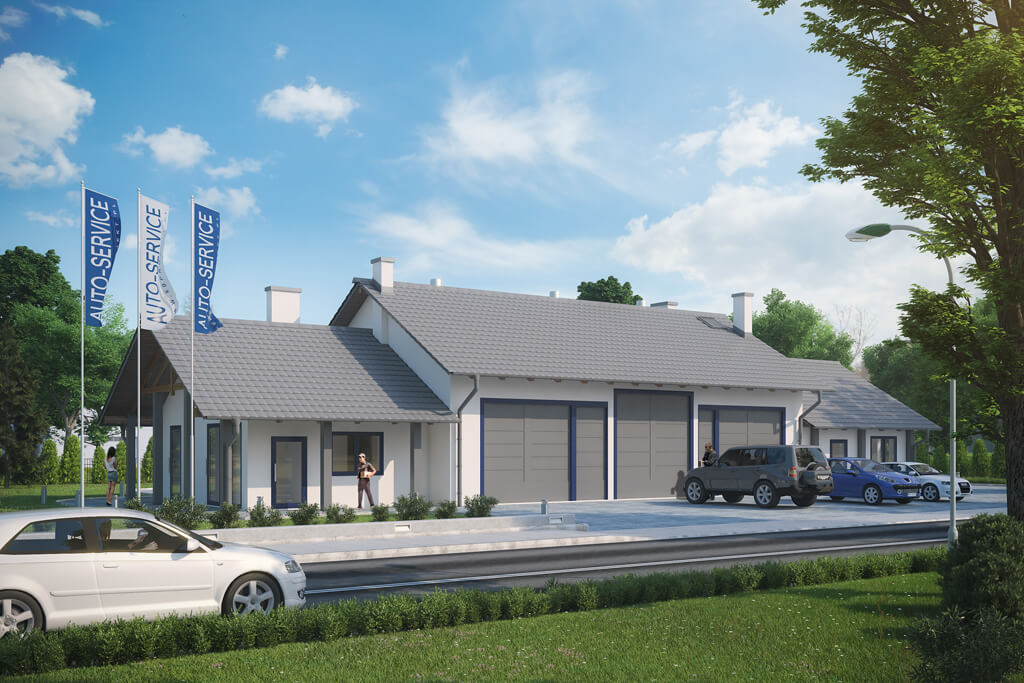

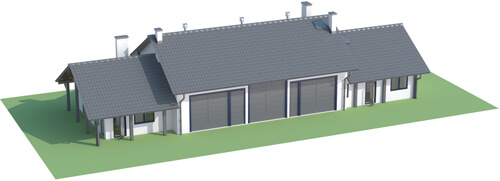

Model

Bryła budynku jest prosta. Główną część stanowi sala napraw o wysokości 5m, do niej przylega część socjalna z lewej strony i biurowo magazynowa z prawej. Wszystkie kryte są dwuspadowym dachem. Projekt dzięki swej spokojnej architekturze łatwo wpisze się w każdy typ zabudowy. K-60 można realizować na stosunkowo wąskich działkach. Wymagana szerokość parceli to 17.52 m.
Elewacje

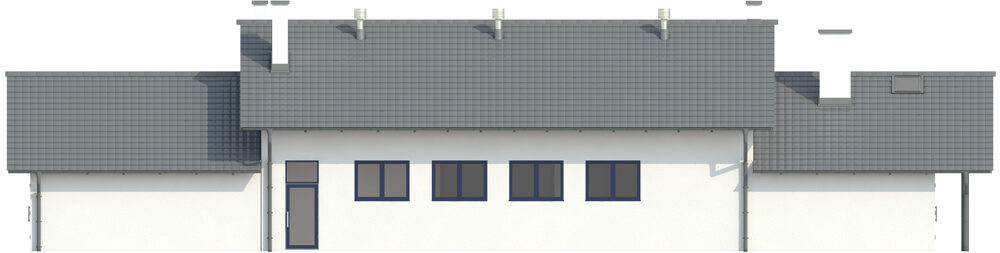

elewacja ogrodowa

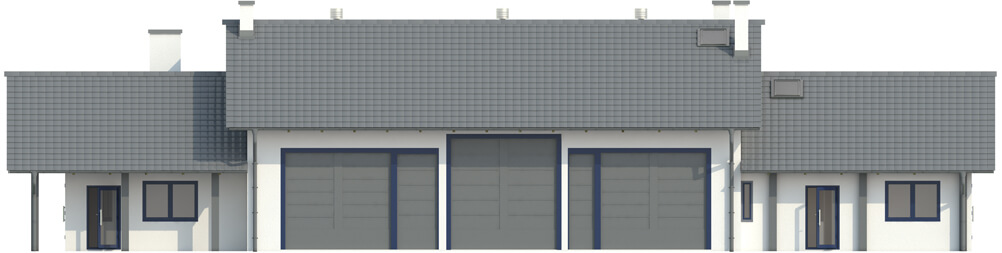

elewacja frontowa

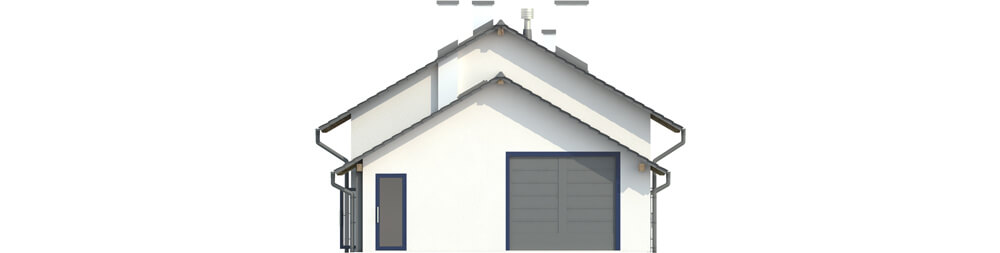

elewacja boczna

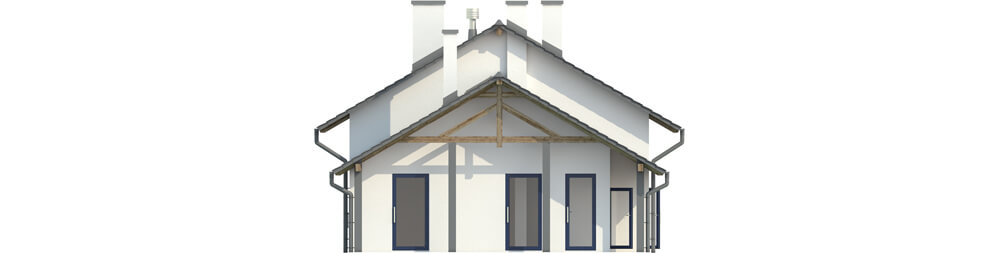

elewacja boczna

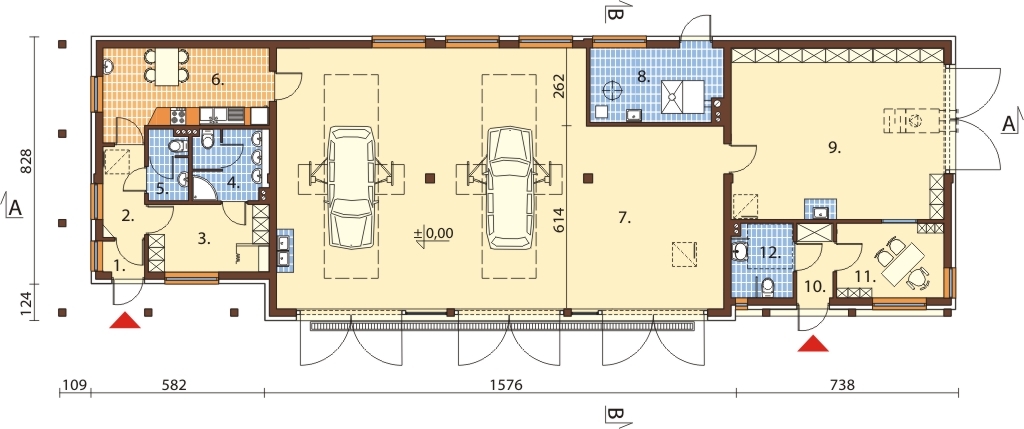

Rzut parteru

Parter:
1. Wiatrołap 1,56 m2
2. Hall 4,27 m2
3. Szatnia 9,21 m2
4. Umywalnia 5,98 m2
5. WC 3,17 m2
6. Pomieszczenie socjalne 15,33 m2
7. Sala napraw 119,07 m2
8. Kotłownia 10,90 m2
9. Magazyn 41,13 m2
10. Korytarz 3,03 m2
11. Biuro 9,03 m2
12. WC dla klientów 5,13 m2

W projekcie przewidzieliśmy dużą salę napraw na trzy samochody o powierzchni 119,07 m2. Ma ona 500 cm wysokości i umożliwia obsługę samochodów do 3,5 tony. Jej część wydzieliliśmy na kotłownię. Z lewej strony budynku jest część socjalna. Pracownicy mogą korzystać z szatni, pokoju socjalnego, łazienki i umywalni. Z prawej strony od sali napraw jest strefa magazynowo biurowa. Składa się na nią strefa obsługi klienta z biurem i WC dla klientów oraz magazyn o powierzchni 41,13m2. Można go z powodzeniem wykorzystać do stworzenie dodatkowego miejsca warsztatowego.
Przekrój
POWIĘKSZ PRZEKRÓJ

Projekt warsztatu samochodowego K-60, parterowy, niepodpiwniczony.
Obiekt przystosowany do napraw samochodów do 3,5 tony. Hala napraw o wysokości 500 cm. Na hali napraw przewidziano wentylację mechaniczną nawiewno - wywiewną. Magazyn z wjazdem z boku może stanowić odrebne stanowisko warsztatowe.

Technologia tradycyjna: ściany zewnętrzne - pustak Suporex 24 cm, styropian 14 cm, tynk zewnętrzny.
Stropy: drewniany
Kąt nachylenia dachu: 30°
Pokrycie dachu: dachówka bitumiczna
Ogrzewanie: kotłownia na paliwo stałe
Program: hala napraw dla pojazdów do 3,5 tony, zaplecze socjalne, zaplecze sanitarne, magazyn, biuro, łazienka, WC dla klientów, kotłownia.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno - wywiewna hali napraw)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, awaryjne oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 266.27 m²
Powierzchnia użytkowa: 227.81 m²
Kubatura: 1327.71 m³
Szerokość działki: 17.52 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 12
Kąt nachylenia dachu: 30°
Pokój na parterze: Nie
Wysokość budynku: 7.27 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 93.82 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: komercyjne, projekt warsztatu samochodowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis
Technologia: tradycyjna, YTONG

Autorzy projektu: Ewa Ferfecka-Homola, Anna Tenerowicz
CENA 3 EGZ. PROJEKTU 2 400PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
