Projekt domu BUDYNEK WIELORODZINNY Kod: DM-6549
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

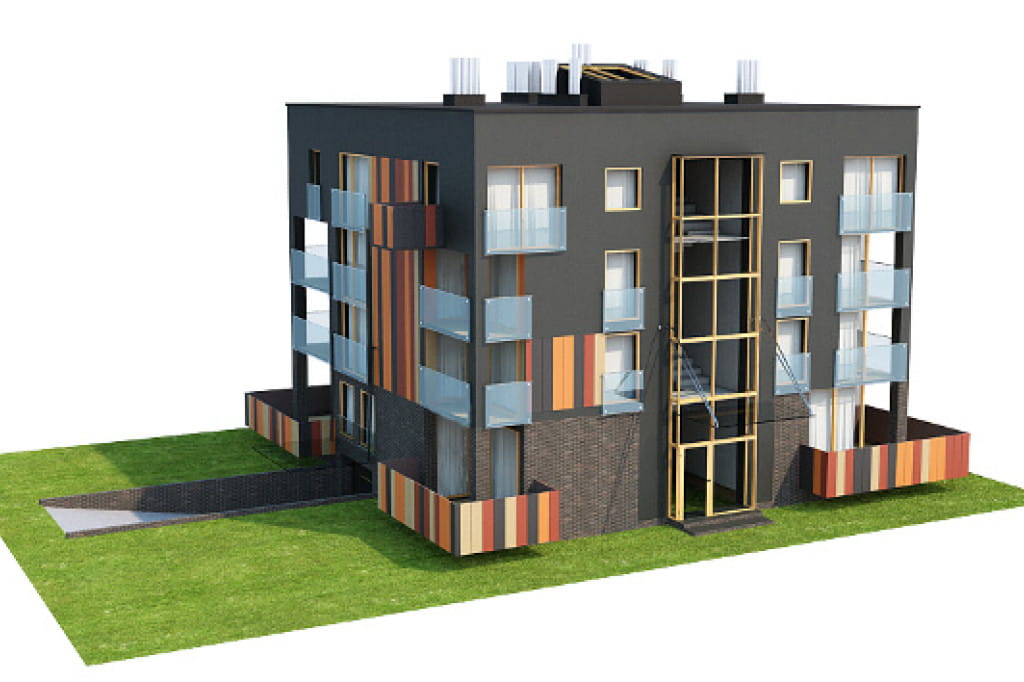

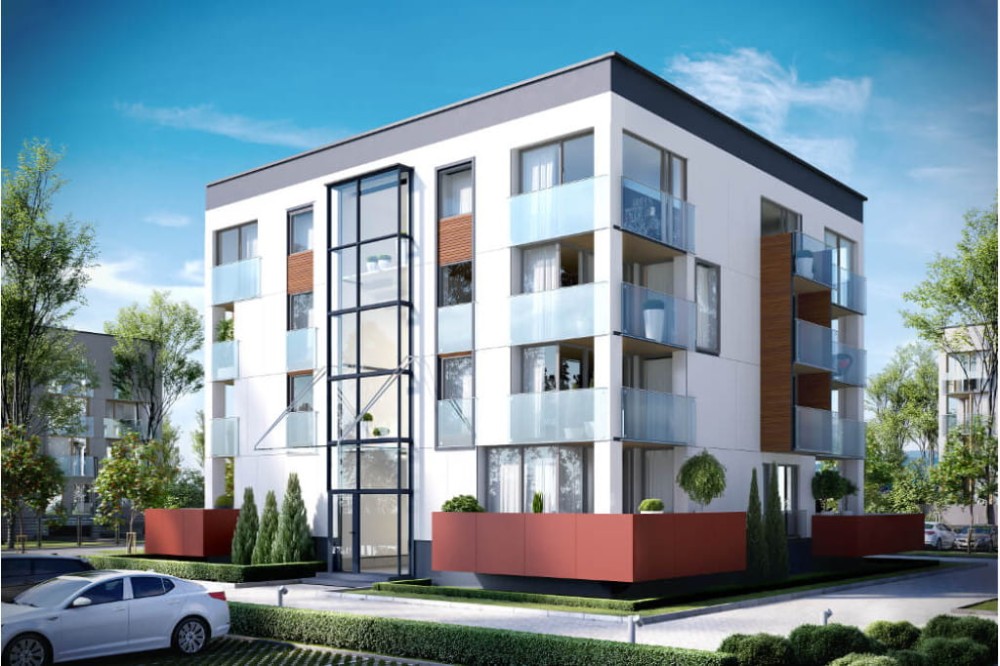

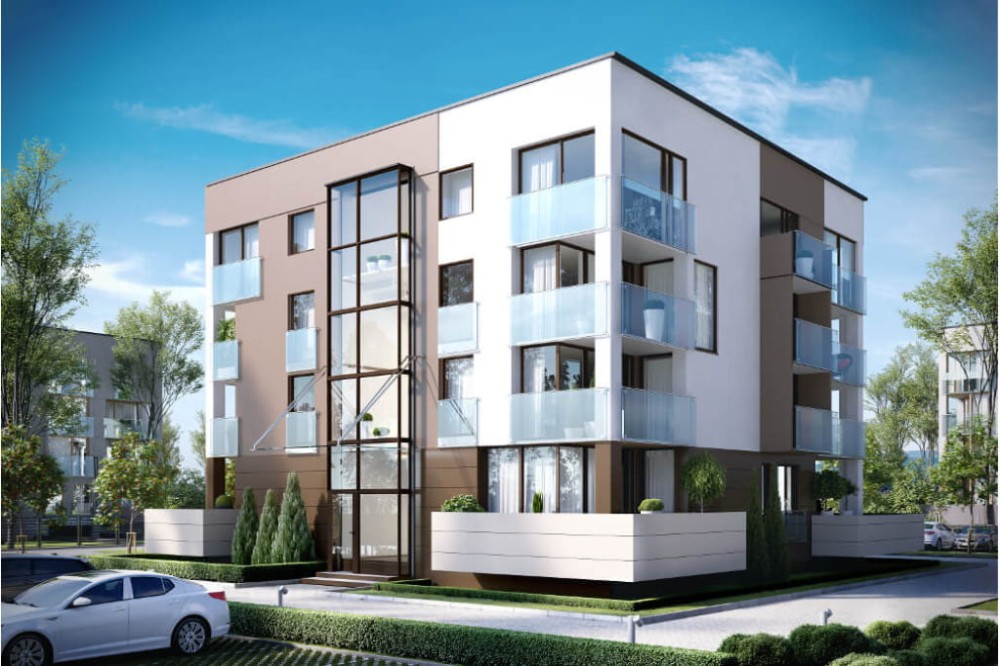

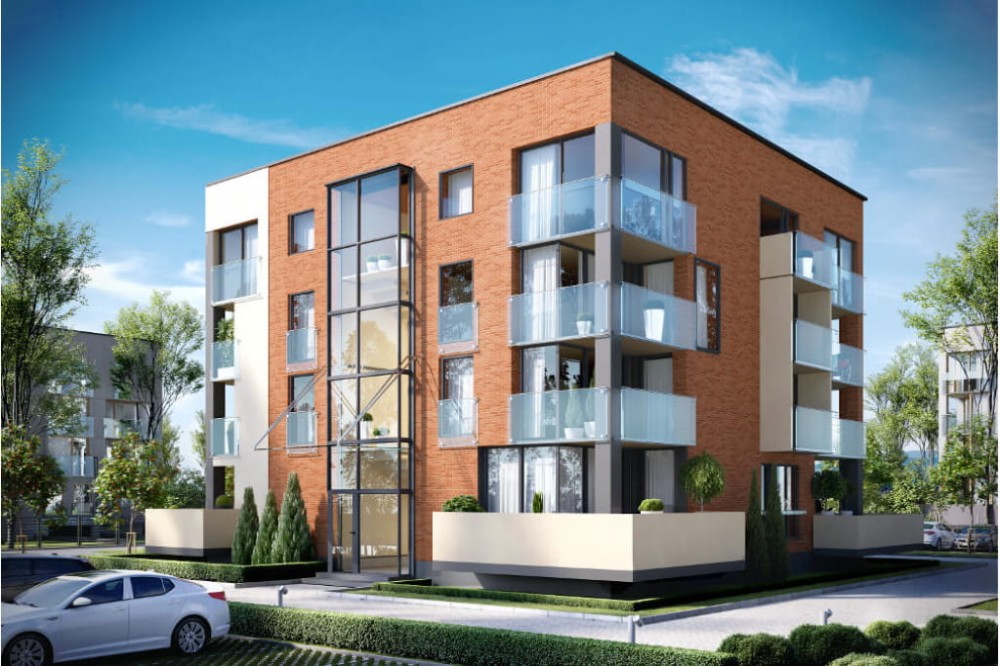

Model
Elewacje

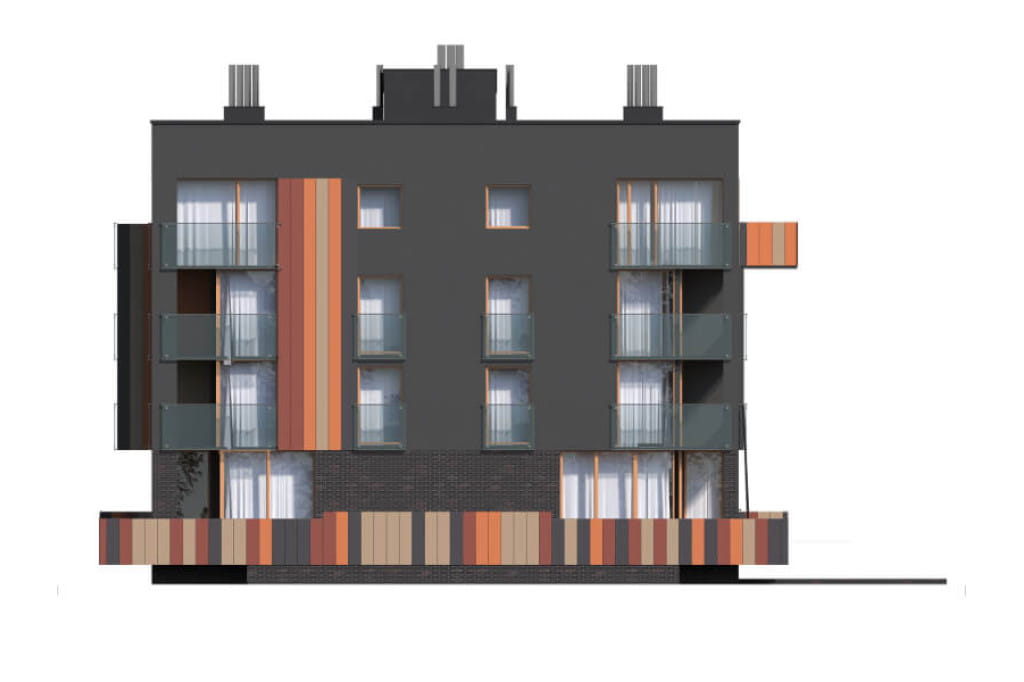

elewacja ogrodowa

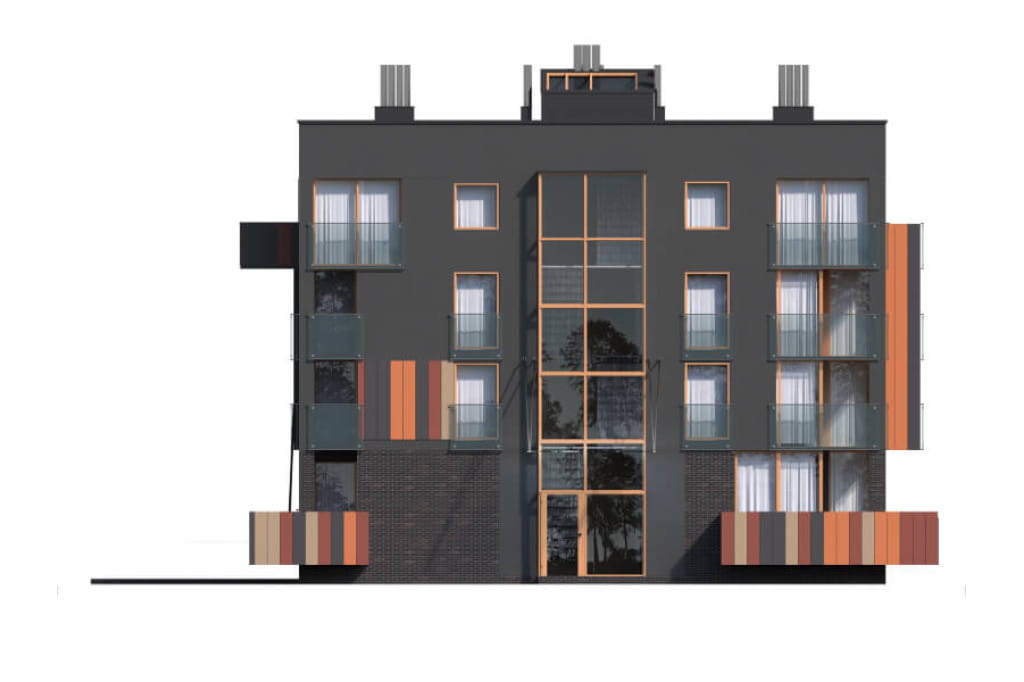

elewacja frontowa

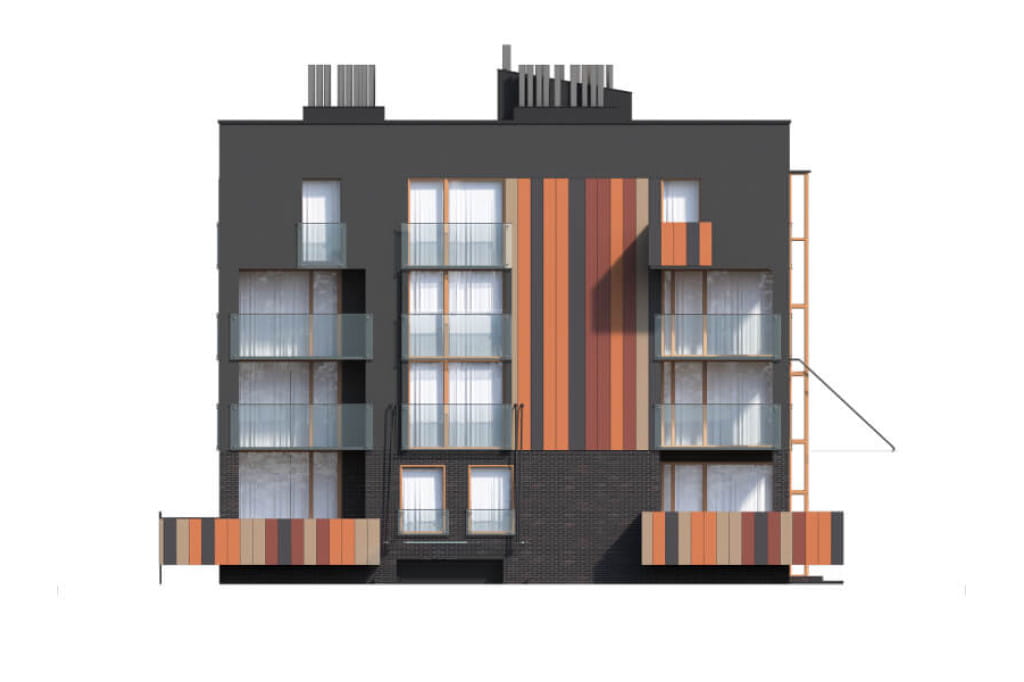

elewacja boczna

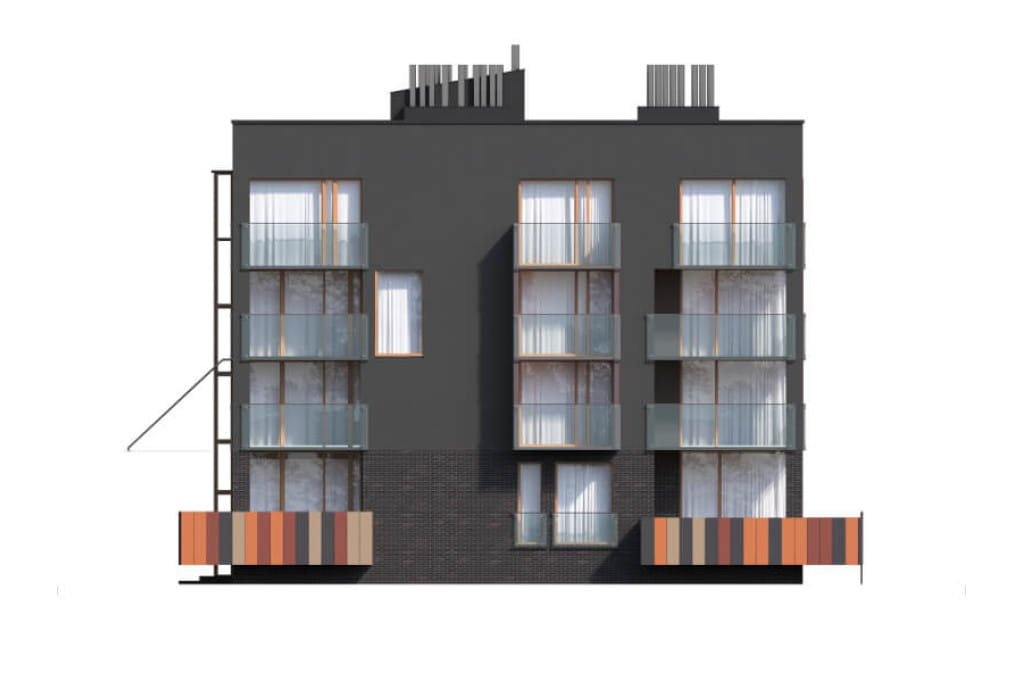

elewacja boczna

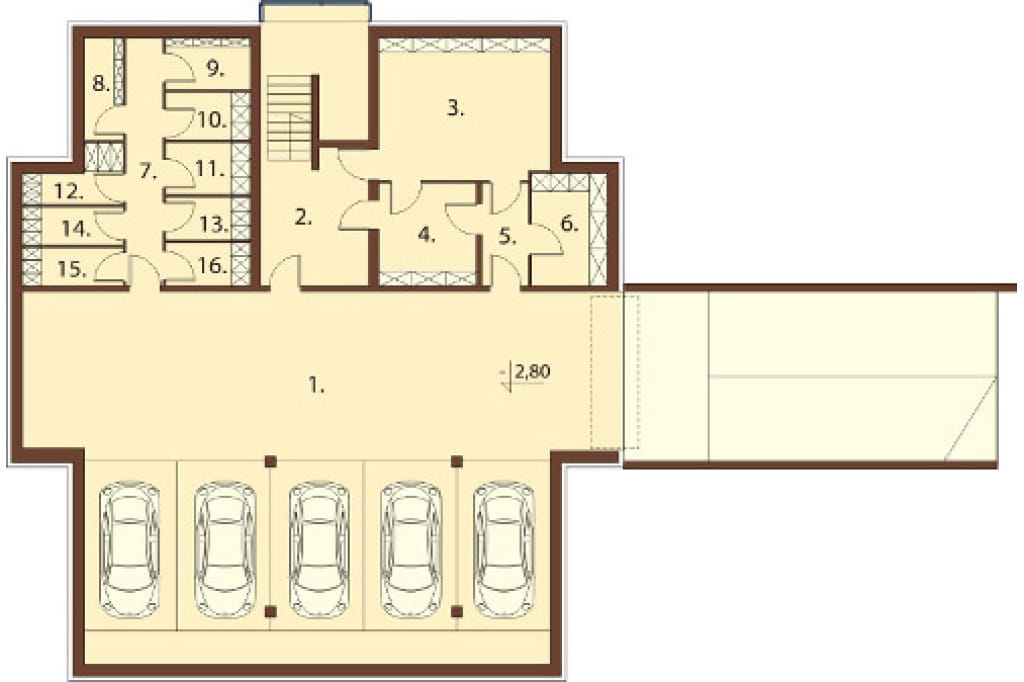

Rzut piwnicy

 PIWNICE  265,02 m2

1. GARAŻ 169,40 m2
2. SCHODY+KOMUNIKACJA 17,91 m2
3. POMIESZCZENIE TECHNICZNE 21,06 m2
4. POMIESZCZENIE GOSPODARCZE 8,75 m2
5. KORYTARZ 4,27 m2
6. KOMÓRKA LOKATORSKA M11 3,75 m2
7. KORYTARZ 8,04 m2
8. KOMÓRKA LOKATORSKA M1 3,54 m2
9. KOMÓRKA LOKATORSKA M5 3,84 m2
10. KOMÓRKA LOKATORSKA M6 3,52 m2
11. KOMÓRKA LOKATORSKA M7 3,90 m2
12. KOMÓRKALOKATORSKA M2 3,78 m2
13. KOMÓRKA LOKATORSKA M8 3,23 m2
14.KOMÓRKA LOKATORSKA M3 3,40 m2
15. KOMÓRKA LOKATORSKA M4 3,40 m2
16. KOMÓRKA LOKATORSKA M9 3,23 m2

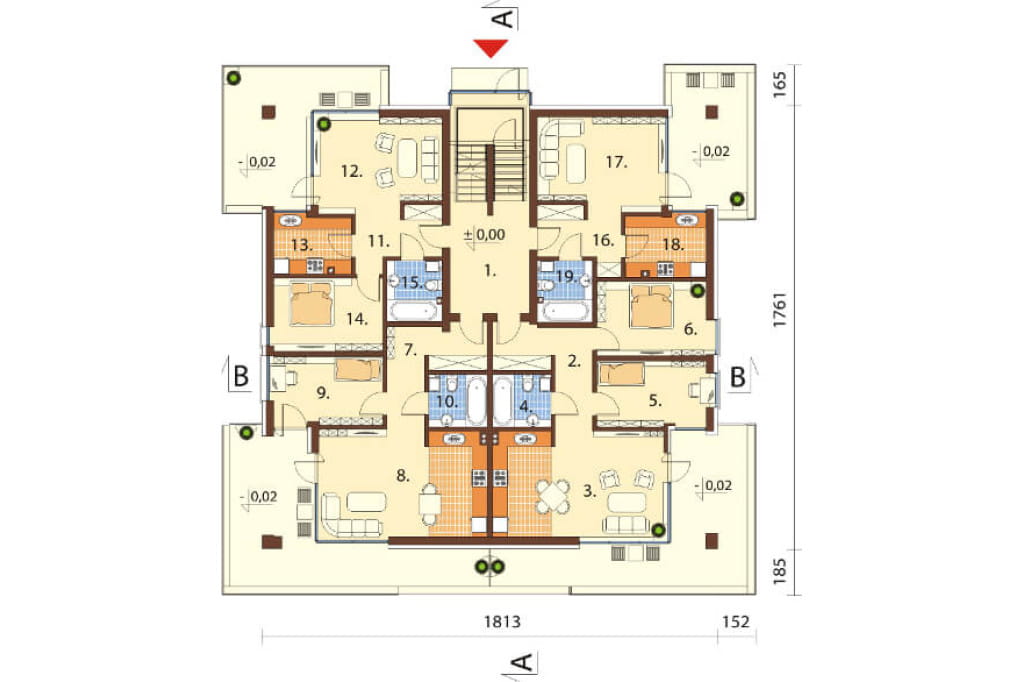

Rzut parteru

 PARTER     236,00 m2

1. SCHODY+KOMUNIKACJA 17,91 m2
Lokal 1.    68,64 m2 + taras 28,28 m2
2. HALL 10,06 m2
3. POKÓJ DZIENNY Z ANEKSEM 29,28 m2
4. ŁAZIENKA 4,91 m2
5. SYPIALNIA 11,43 m2
6. SYPIALNIA 12,96 m2
Lokal 2.    56,72 m2 + taras 28,28 m2
7. HALL 10,83 m2
8. POKÓJ DZIENNY Z ANEKSEM 29,08 m2
9. SYPIALNIA 11,90 m2
10. ŁAZIENKA 4,91 m2
Lokal 3.    50,75 m2 + taras 23,16 m2
11. HALL 6,27 m2
12. POKÓJ DZIENNY 19,25 m2
13. KUCHNIA 7,23 m2
14. SYPIALNIA 12,67 m2
15. ŁAZIENKA 5,33 m2
Lokal 4.   38,87m2 + taras 16,89 m2
16. HALL 7,44 m2
17. POKÓJ DZIENNY 17,99 m2
18. KUCHNIA 8,01 m2
19. ŁAZIENKA 5,43 m2

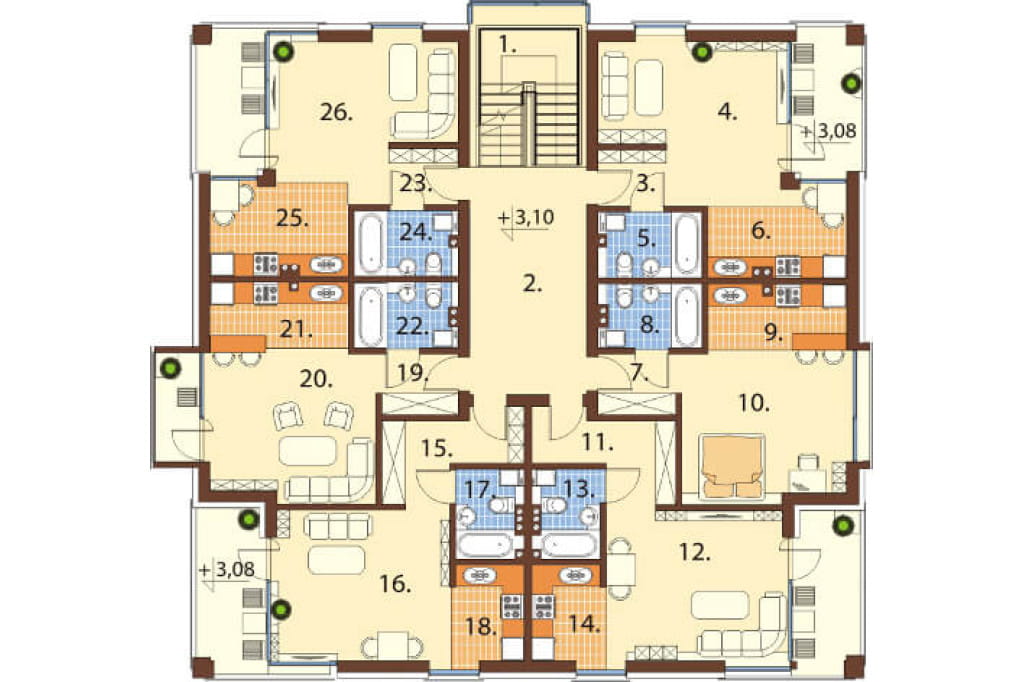

Rzut I piętra

PIĘTRO 1      236,00 m2

1. SCHODY+KOMUNIKACJA 21,02m2
2. HALL 19,27 m2
Lokal 1.     35,47 m2 + balkon 8 m2
3. HALL 2,89 m2
4. POKÓJ DZIENNY 17,80 m2
5. ŁAZIENKA 5,01m2
6. KUCHNIA 9,77 m2
Lokal 2.     35,84 m2
7. HALL 7,27 m2
8. ŁAZIENKA 4,96 m2
9. KUCHNIA 4,92 m2
10. POKÓJ DZIENNY 18,69 m2
Lokal 3.    35,88 m2.+balkon 8 m2
11. HALL 7,31 m2
12. POKÓJ DZIENNY 17,77 m2
13. ŁAZIENKA 4,52 m2
14. KUCHNIA 6,28 m2
Lokal 4.    36,72 m2+ balkon 8 m2
15. HALL 7,16 m2
16. POKÓJ DZIENNY 17,64 m2
17. ŁAZIENKA 4,54 m2
18. KUCHNIA 7,38 m2
Lokal 5.     33,51 m2+ balkon 8  m2
19. HALL 3,45 m2
20. POKÓJ DZIENNY 17,99 m2
21. KUCHNIA 7,14 m2
22. ŁAZIENKA 4,93 m2
Lokal 6.       36,1 5m2 + balkon 7 m2
23. HALL 3,56 m2
24. ŁAZIENKA 4,96 m2
25. KUCHNIA 9,70 m2
26. POKÓJ DZIENNY 17,93 m2

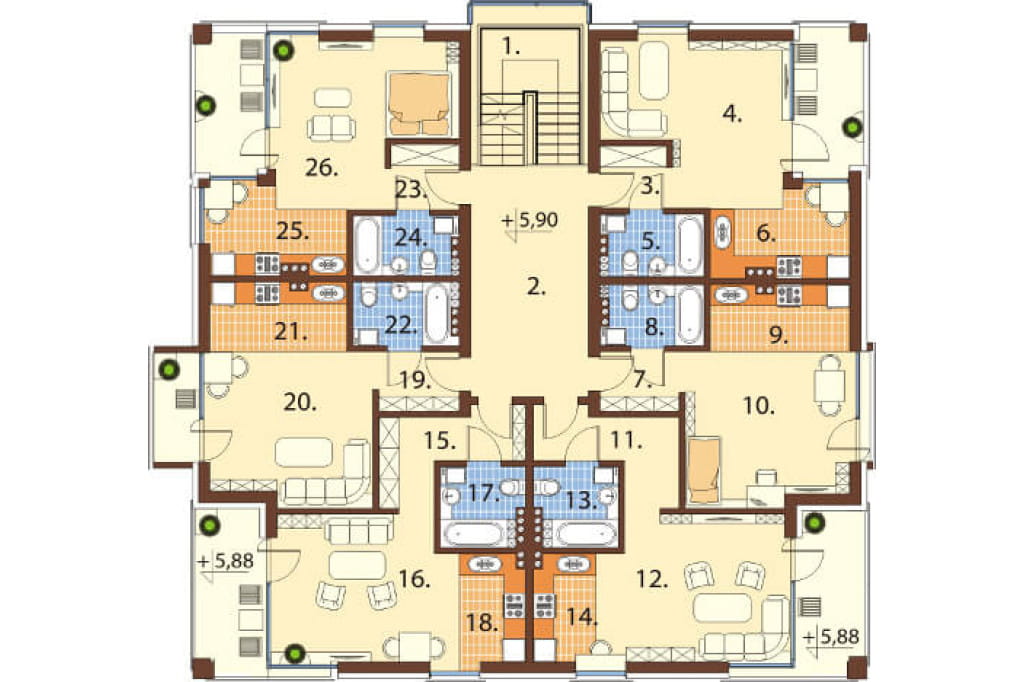

Rzut II piętra

 PIĘTRO 2     234,48 m2

1. SCHODY 6,21m2
2. HALL 19,37 m2
Lokal 1.     34,07m2 + balkon 8 m2
3. HALL 3,06 m2
4. POKÓJ DZIENNY 17,19 m2
5. ŁAZIENKA 4,77 m2
6. KUCHNIA 9,05 m2
Lokal 2.     34,07m2
7. HALL 3,54 m2
8. ŁAZIENKA 4,68 m2
9. KUCHNIA 6,03 m2
10. POKÓJ DZIENNY 18,76 m2
Lokal 3.     36,60 m2 + balkon 9 m2
11. HALL 6,96 m2
12. POKÓJ DZIENNY 17,71 m2
13. ŁAZIENKA 5,04m2
14. KUCHNIA 6,89 m2
Lokal 4.        36,48 m2 + balkon 9 m2
15. HALL 7,08 m2
16. POKÓJ DZIENNY 17,21 m2
17. ŁAZIENKA 5,04 m2
18. KUCHNIA 7,15 m2
Lokal 5.        33,00 m2 + wykusz 3 m2
19. HALL 3,50 m2
20. POKÓJ DZIENNY 17,95 m2
21. KUCHNIA 6,59 m2
22. ŁAZIENKA 4,96 m2
Lokal 6.        35,74 m2 +balkon 8m2

23. HALL 3,31 m2
24. ŁAZIENKA 4,65 m2
25. KUCHNIA 9,98m2
26. POKÓJ DZIENNY 17,80 m2

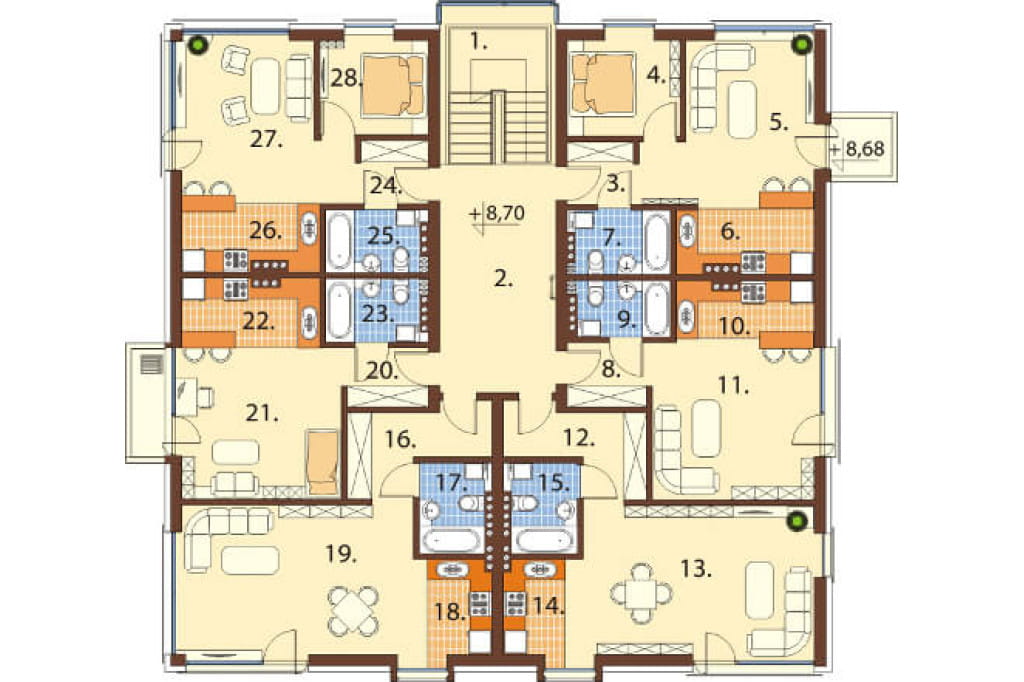

Rzut III piętra

 PIĘTRO 3    262,27 m2

1. SCHODY 6,21m2
2. HALL 19,37 m2
Lokal1.     40,88 m2 + balkon 2,61 m2
3. HALL 3,17 m2
4. SYPIALNIA 8,04 m2
5. POKÓJ DZIENNY 18,66 m2
6. KUCHNIA 6,06 m2
7. ŁAZIENKA 4,95 m2
Lokal 2.    33,55 m2
8. HALL 3,93 m2
9. ŁAZIENKA 4,35 m2
10. KUCHNIA 6,08 m2
11. POKÓJ DZIENNY 19,19 m2
Lokal 3.    43,56 m2
12. HALL 7,44 m2
13. POKÓJ DZIENNY 23,59 m2
14. KUCHNIA 7,55 m2
15. ŁAZIENKA 4,98 m2
Lokal 4.    44,28 m2
16. HALL 7,44 m2
17. ŁAZIENKA 4,92 m2
18. KUCHNIA 8,09 m2
19. POKÓJ DZIENNY 23,83 m2
Lokal 5.    33,64 m2 + wykusz 3 m2
20. HALL 3,60 m2
21. SYPIALNIA 18,36 m2
22. KUCHNIA 6,89 m2
23. ŁAZIENKA 4,79 m2
Lokal 6.    42,27 m2
24. HALL 4,65 m2
25. ŁAZIENKA 4,82 m2
26. KUCHNIA 6,69 m2
27. POKÓJ DZIENNY 18,48 m2
28. SYPIALNIA 7,63 m2

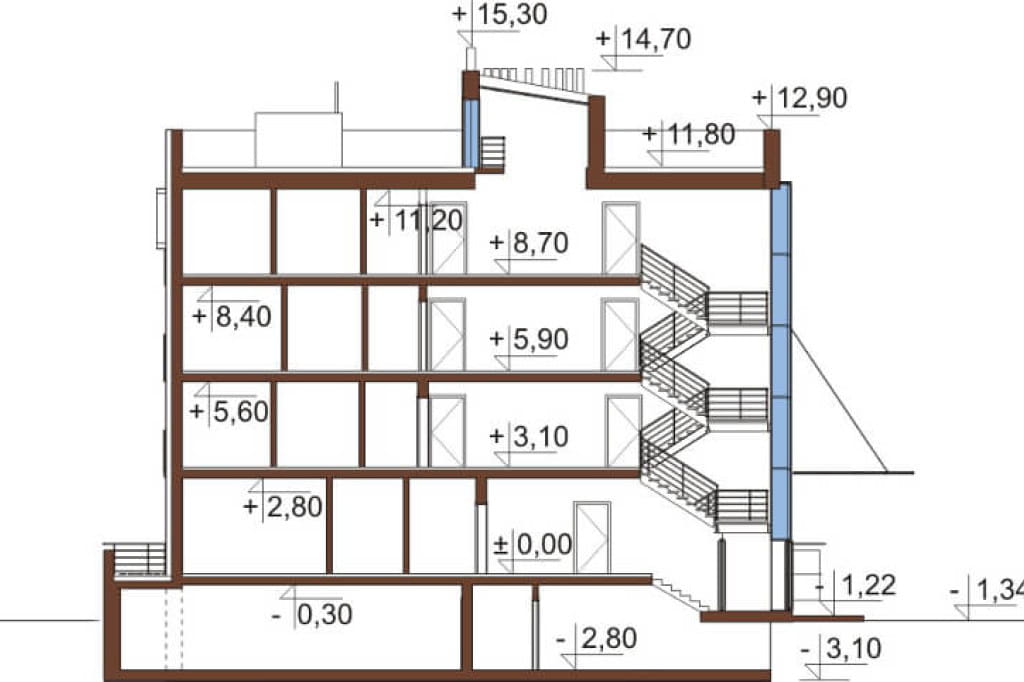

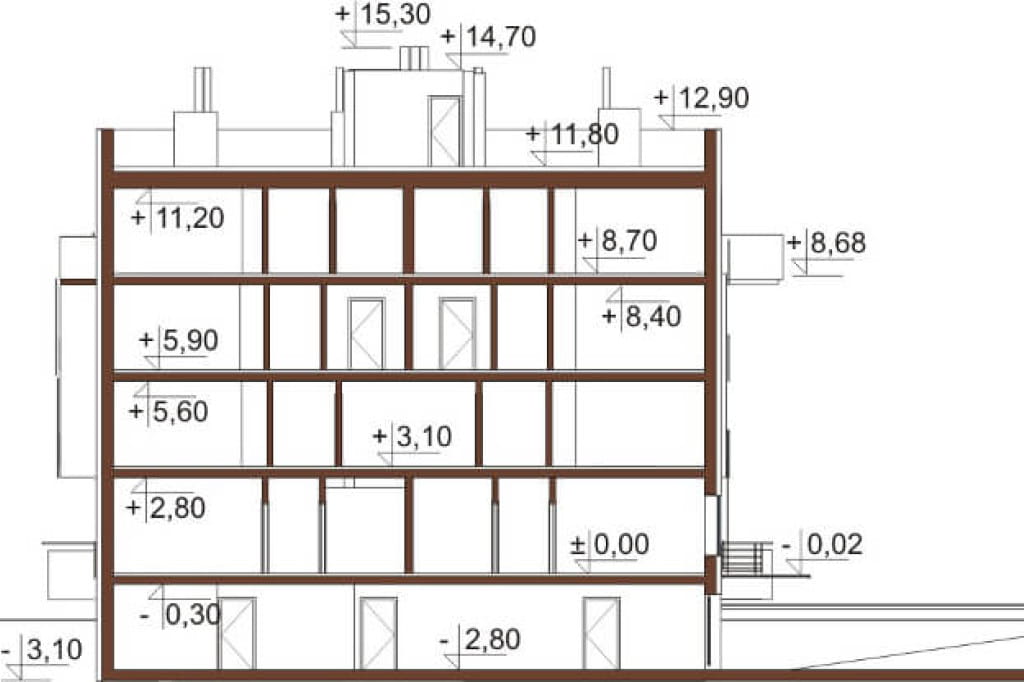

Przekrój

 Projekt budynku wielorodzinnego DM-6549, 5 - kondygnacyjny, zawierający 22 lokale mieszkalne.
Technologia: ściany zewnętrzne - pustak ceramiczny Porotherm 30 cm, styropian 15 cm, tynk cienkowarstwowy.
Stropy: żelbetowe
Kąt nachylenia dachu: płaski
Program:
Kondygnacja podziemna: stanowiska parkingowe, 10 komórek lokatorskich, pomieszczenie techniczne.
Kondygnacje nadziemne:
parter: 4 lokale mieszkalne o powierzchniach użytkowych: 68,64 m2 + taras 28,28m2,   56,72 m2 + taras 28,28m2,
50,75 m2 + taras 23,16m2,  38,87m2 + taras 16,89m2
I piętro: 6 lokali mieszkalnych o powierzchniach użytkowych: 54,74 m2 + balkon 8m2, 35,84 m2, 35,88 m2.+balkon 8m2,
33,51m2+ balkon 8m2, 33,51m2+ wykusz 3m2, 36,15m2 + balkon 7m2.
II piętro: 6 lokai mieszkalnych o powierzchniach użytkowych: 34,07m2 + balkon 8m2, 33,01m2, 36,60m2 + balkon 9m2,
36,48m2 + balkon 9m2, 33,00m2 + wykusz 3m2, 35,74 +balkon 8m2
III piętro: 6 lokali mieszkalnych o powierzchniach użytkowych: 40,88m2 + balkon 2,61m2, 33,55m2, 43,56m2, 44,28m2,
33,64m2 + wykusz 3m2, 40,78m2



 Powierzchnia zabudowy: 412.14 m²
Powierzchnia użytkowa: 1250.01 m²
Kubatura: 3194.89 m³
Szerokość działki: 25.60 m
Ilość kondygnacji: 5
Liczba pomieszczeń: 115
Kąt nachylenia dachu: 3°
Ilość pokoi: 23
Pokój na parterze: Tak
Wysokość budynku: 16.64 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: garaż wielostanowiskowy
Piwnica: podpiwniczony
Poddasze: piętro
Typ: piętrowe, komercyjne, projekty nowoczesnych domów, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Anna Tenerowicz
CENA 3 EGZ. PROJEKTU 13 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
