Projekt Sklep samoobsługowy Kod: LK-78
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

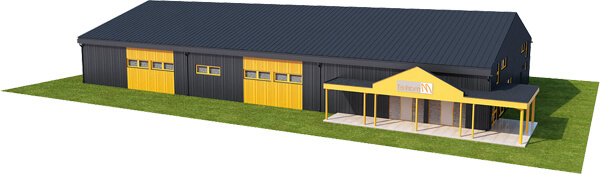

Model

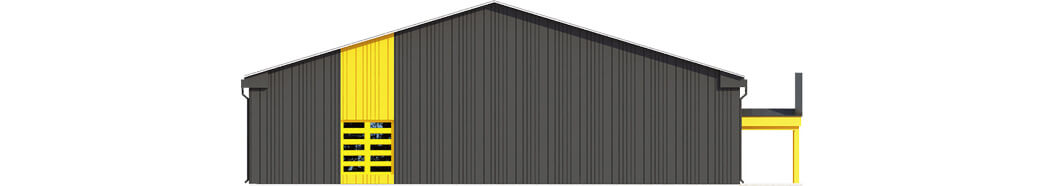

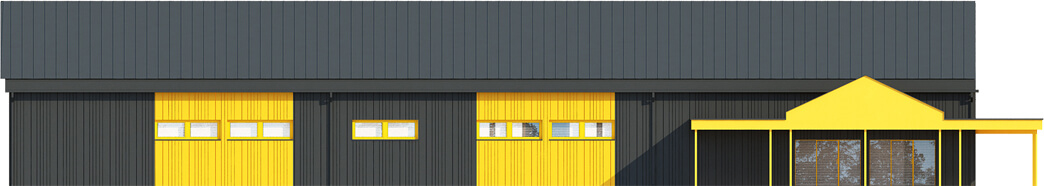

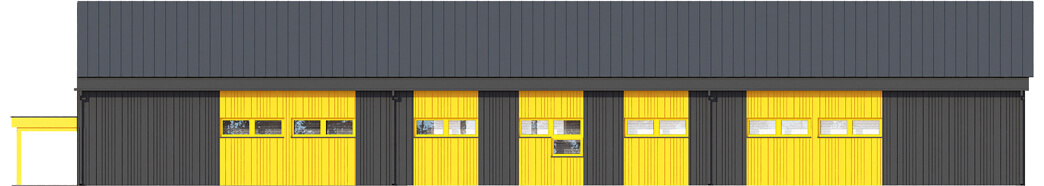

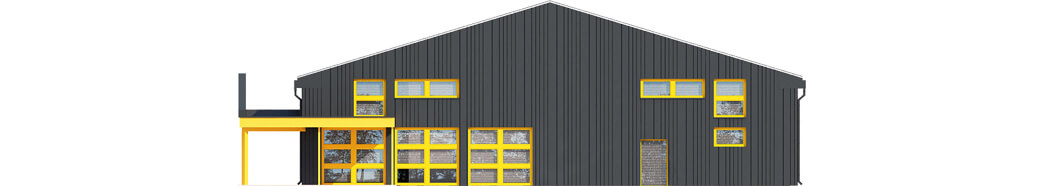

Elewacje
elewacja ogrodowa
elewacja frontowa
elewacja boczna
elewacja boczna

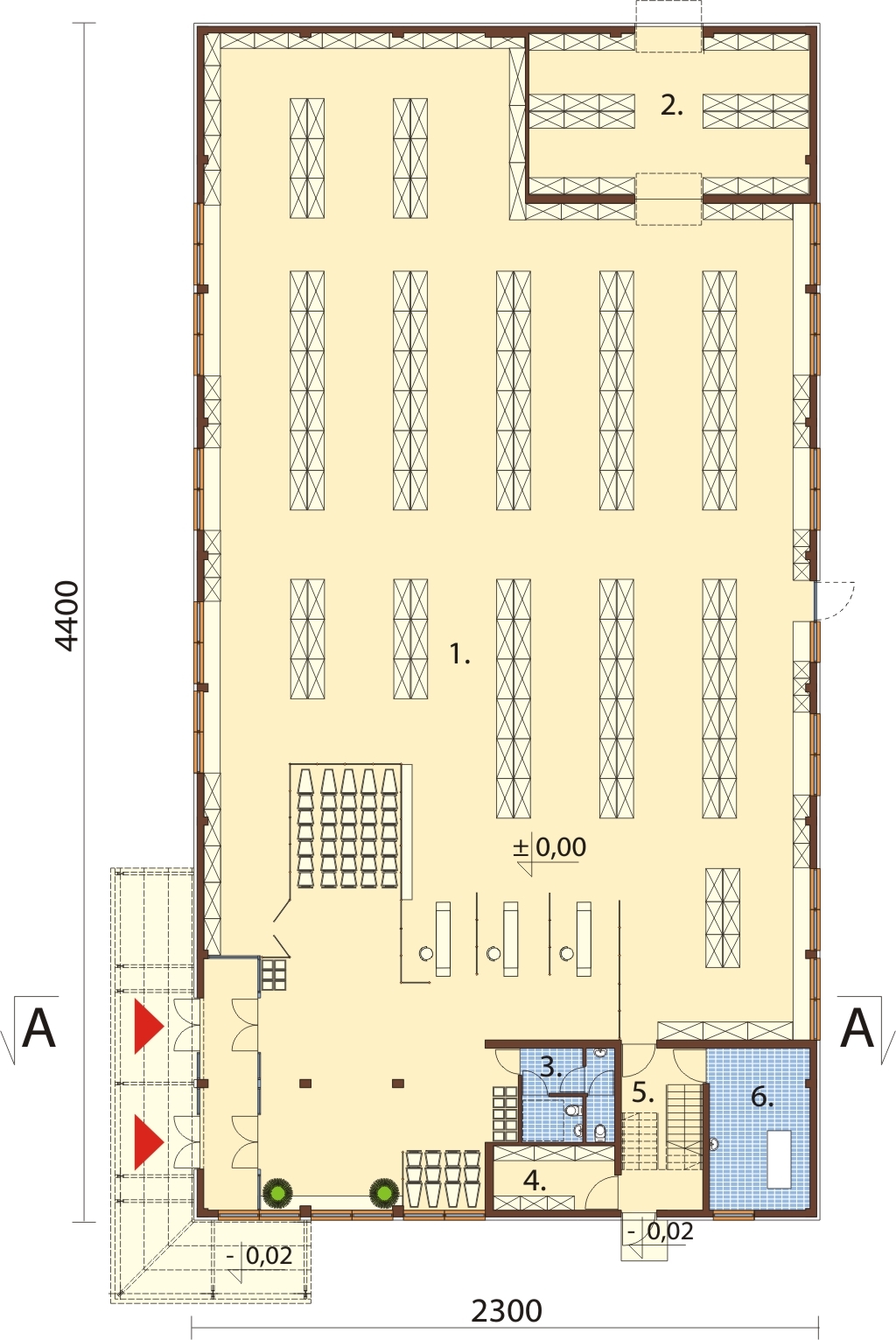

Rzut parteru

Parter: 945,37 m2

1. Wiatrołap  18,26 m2
2. Hala sprzedaży 805,31 m2
3. Magazyn 61,13 m2
4. Przedsionek 3,61 m2
5. WC damskie / dla os. niep. 3,67 m2
6. WC 3,50 m2
7. Korytarz 18,17 m2
8. Magazyn 10,18 m2
9. Kotłownia 21,54 m2



Na parterze dominuje duża sala sprzedaży o powierzchni 807,60 m2, na której końcu jest magazyn towarów, który umożliwia sprawne uzupełnianie braków. Zaraz przy wejściu są toalety dla klientów. Program uzupełnia kotłownia i znajdujący się obok mały magazyn.


Rzut poddasza

Poddasze: 112,43 / 121,86 m2

1. Korytarz 14,46 m2
2. Klatka schodowa 14,15 m2
3. Biuro 17,35 / 21,97 m2
4. WC 3,04 m2
5. Natrysk + WC 6,78 m2
6. Pokój socjalny 9,36 m2
7. Pokój śniadań 9,06 m2
8. Biuro 19,40 m2
9. Biuro 16,63 / 21,44 m2
10. Magazynek 2,20 m2



Na poddaszu zaprojektowaliśmy strefę socjalno-biurową. W jej skład wchodzą; trzy pomieszczenia biurowe dla administracji, pokój śniadań, pomieszczenie socjalne, WC i łazienka.


Przekrój
POWIĘKSZ PRZEKRÓJ

Projekt sklepu samoobsługowego LK-78, parterowy z częściowym poddaszem użytkowym, niepodpiwniczony. Budynek może pełnic również funkcję budynku produkcyjnego lub usługowego przy odpowiedniej aranżacji.

Technologia tradycyjna: ściany zewnętrzne - beton komórkowy 24 cm, styropian 12 cm, tynk zewnętrzny. Konstrukcję dachu tworzą dźwigary prefabrykowane drewniane. Kąt nachylenia dachu: 17°. Pokrycie dachu: blacha.
Ogrzewanie: budynek ogrzewany nadmuchowo z własnego źródła ciepła - kotłownia gazowa. Na hali sprzedaży i w magazynie wentylacja mechaniczna  nawiewno-wywiewna
Program: hala sprzedaży, magazyn, zaplecze sanitarno - socjalne, magazynowe, biurowe, kotłownia gazowa, wiatrołap.

W projekcie przewidziano instalację fotowoltaiczną o mocy ok 36 kWp, generującą prąd na potrzeby zasilania wentylacji mechanicznej w budynku, urządzeń pomocniczych do co i cwu, oświetlenia wbudowanego oraz częściowo na potrzeby funkcjonowania obiektu.



 Powierzchnia zabudowy: 1012.00 m²
Powierzchnia użytkowa: 1057.80 m²
Kubatura: 6842.10 m³
Szerokość działki: 31.40 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 13
Kąt nachylenia dachu: 17°
Ilość pokoi: 2
Pokój na parterze: Nie
Wysokość budynku: 8.52 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 39.82 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: handlowo-usługowe, komercyjne, projekt sklepu, projekt budynku handlowo-usługowego, projekt sklepu samoobsługowego, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, konferencyjne
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
