Projekt HALA MAGAZYNOWO PRODUKCYJNA Kod: LK-83
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570
Elewacje

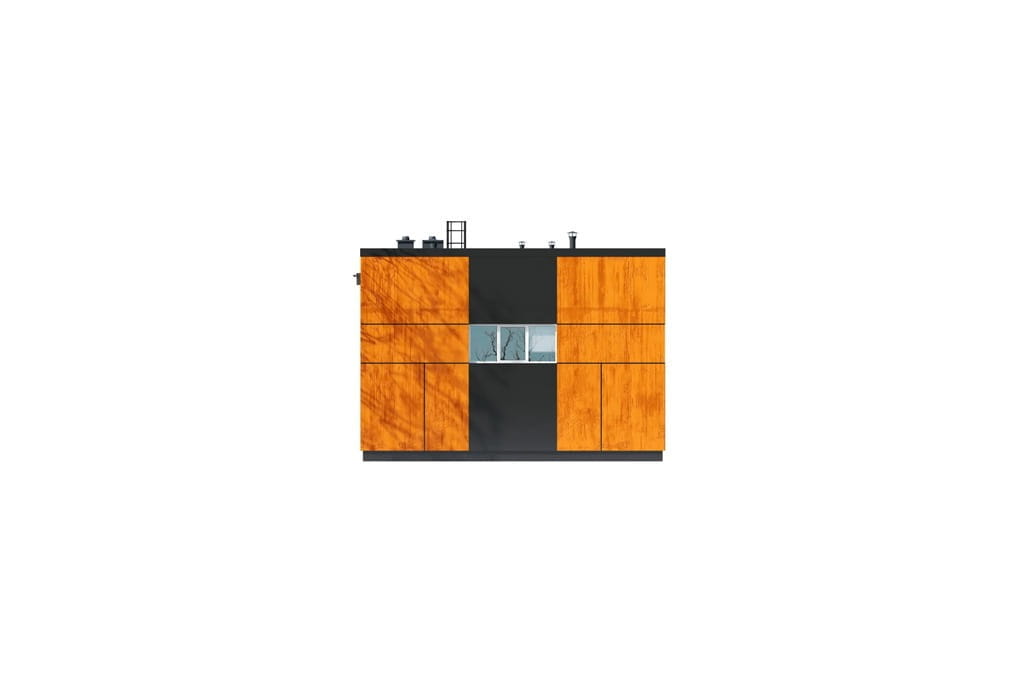

elewacja ogrodowa

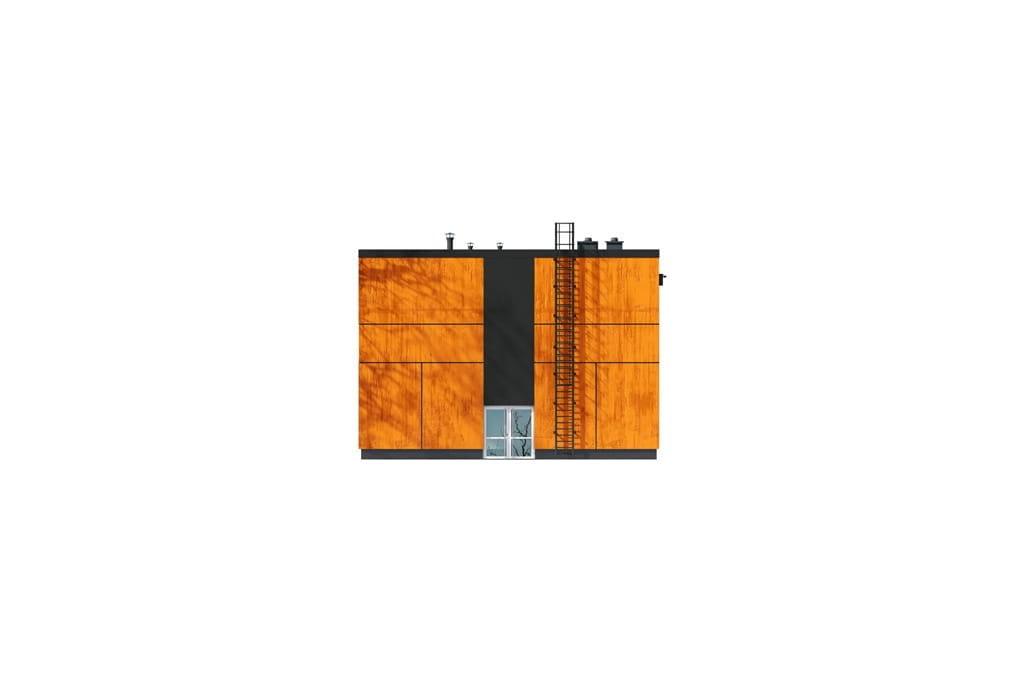

elewacja frontowa

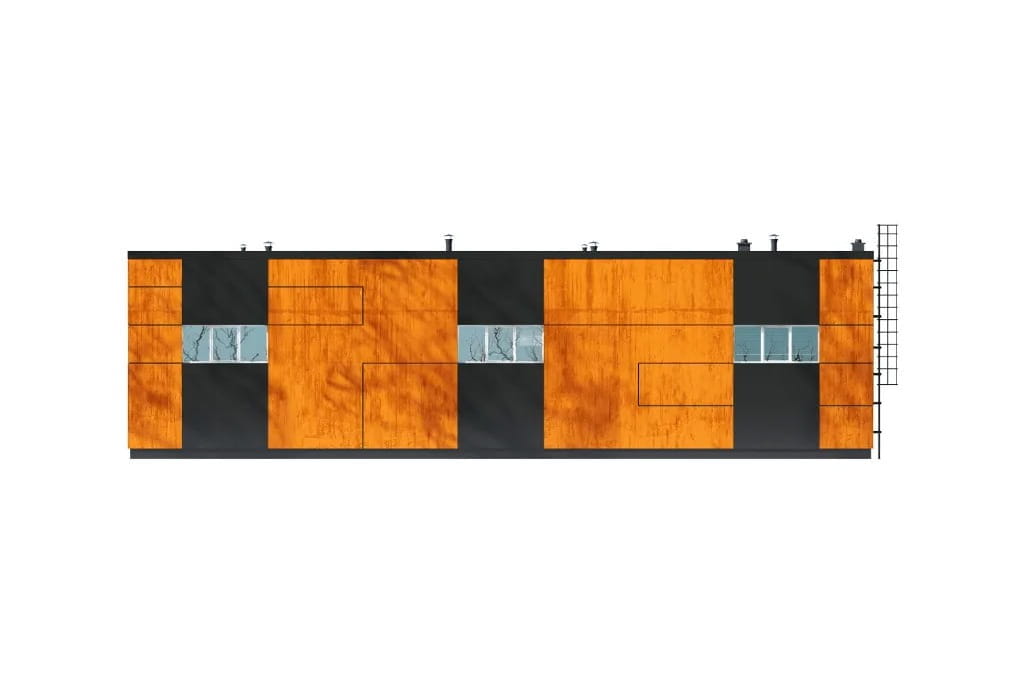

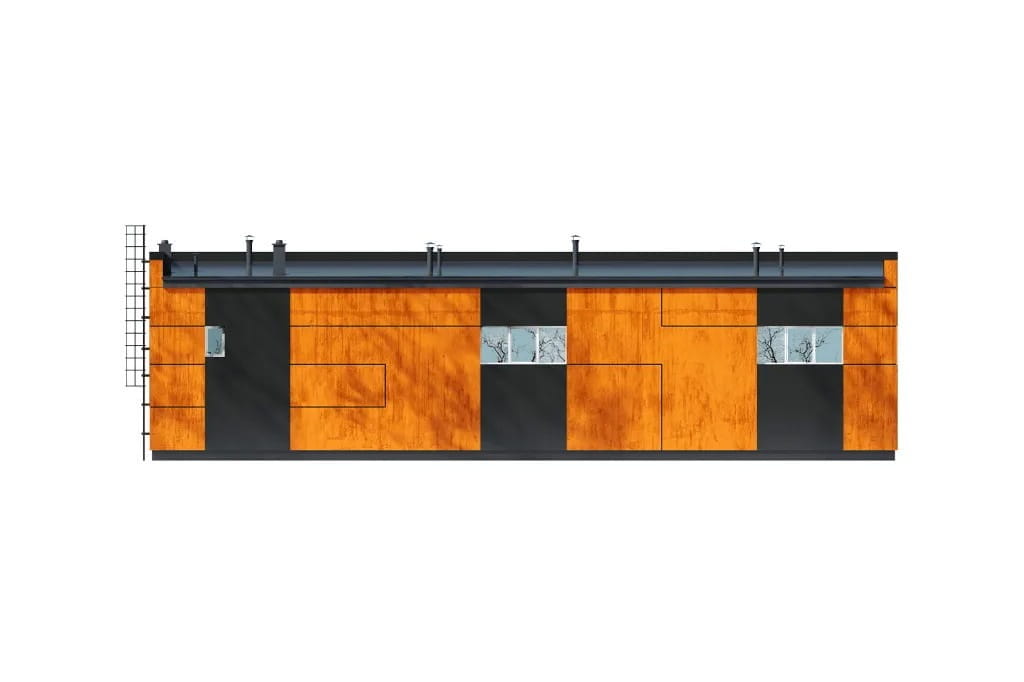

elewacja boczna
elewacja boczna

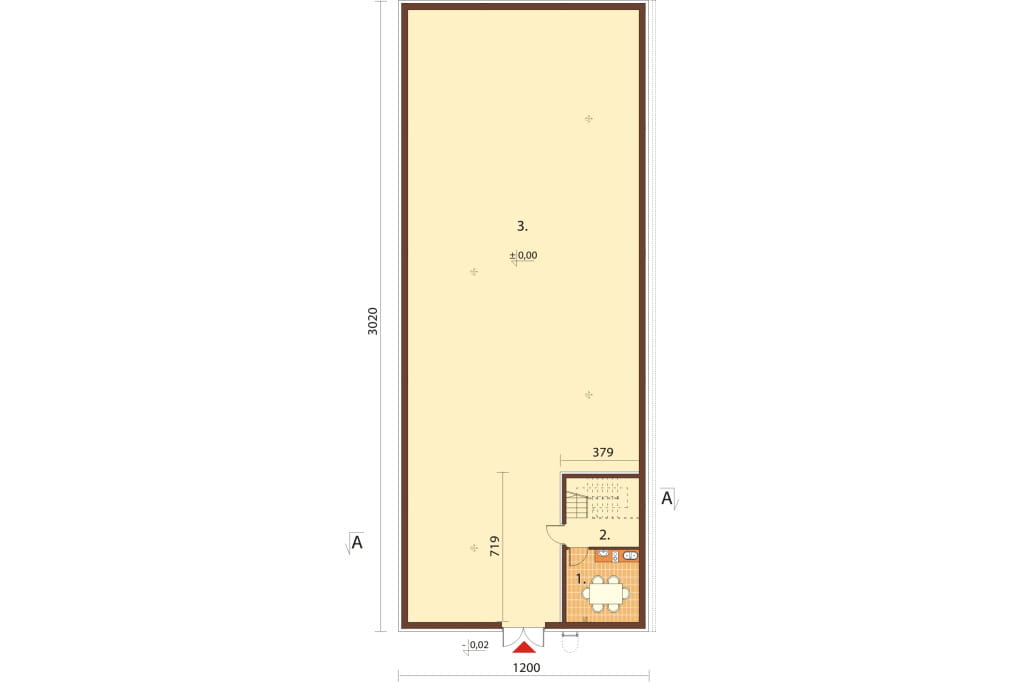

Rzut parteru

Parter: 320.25 m2
1.  Jadalnia 11.97 m2
2.  Klatka schodowa 11.35 m2
3.  Hala 296.93 m2

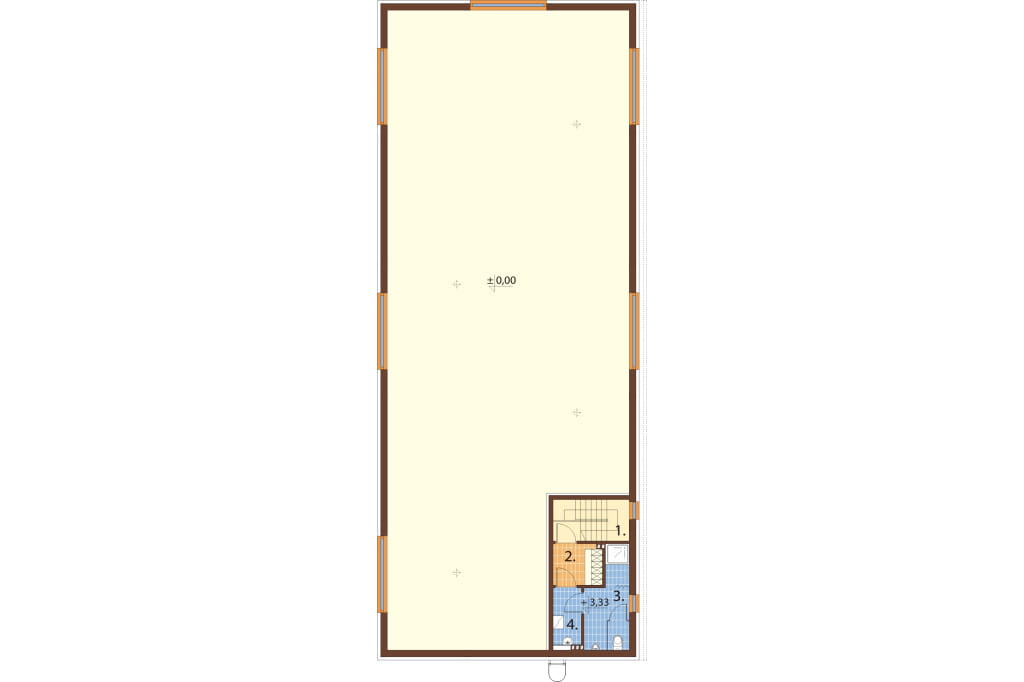

Rzut I piętra

Piętro: 18.69 m2
1. kl.schodowa 3.24 m2
2. Szatnia  4.21 m2
3. Łazienka 7.96 m2
4. Łazienka 3.28 m2

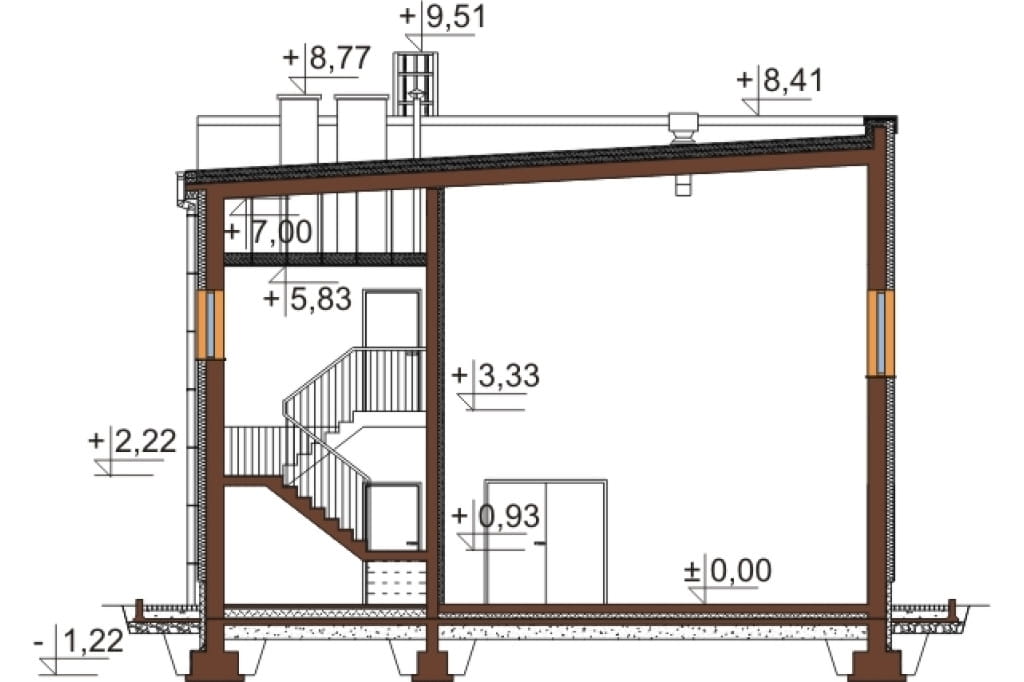

Przekrój
POWIĘKSZ PRZEKRÓJ

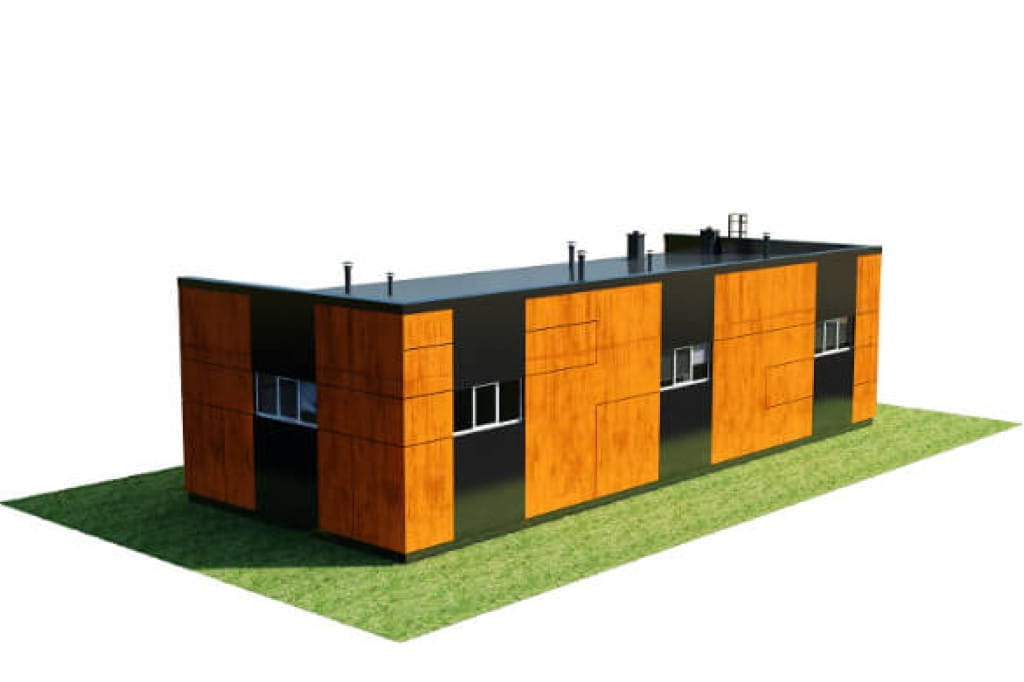

 Projekt hali  magazynowo produkcyjnej LK-83, budynek piętrowy, niepodpiwniczony. Może pełnić  funkcję budynku produkcyjnego lub usługowego przy odpowiedniej aranżacji.

Technologia tradycyjna: ściany zewnętrzne -pustak ceramiczny grubości 30cm, styropian 15cm, tynk zewnętrzny.
Strop: żelbetowy
Ogrzewanie: Pomieszczenia socjalne ogrzewane kondensacyjnym piecem gazowym. Hala magazynowa ogrzewana rurowym promiennikiem podczerwieni na propan bnutan zawieszonym pod dachem hali
Kąt nachylenia dachu: 3°
Program: hala magazynowo-produkcyjna, dwie szatnie, jadalnia, łazienka, WC

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 362.40 m²
Powierzchnia użytkowa: 338.94 m²
Kubatura: 2917.50 m³
Szerokość działki: 20.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 7
Kąt nachylenia dachu: 3°
Pokój na parterze: Nie
Wysokość budynku: 8.43 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 56.46 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Typ: komercyjne, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 4 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
