Projekt HOTEL Kod: LK-96
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

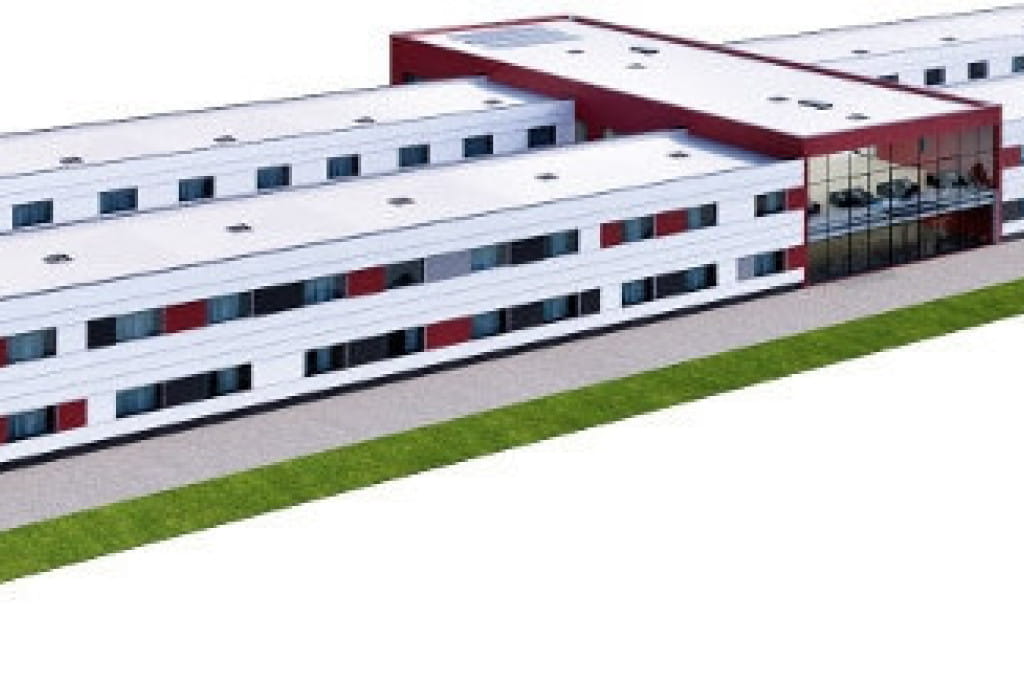

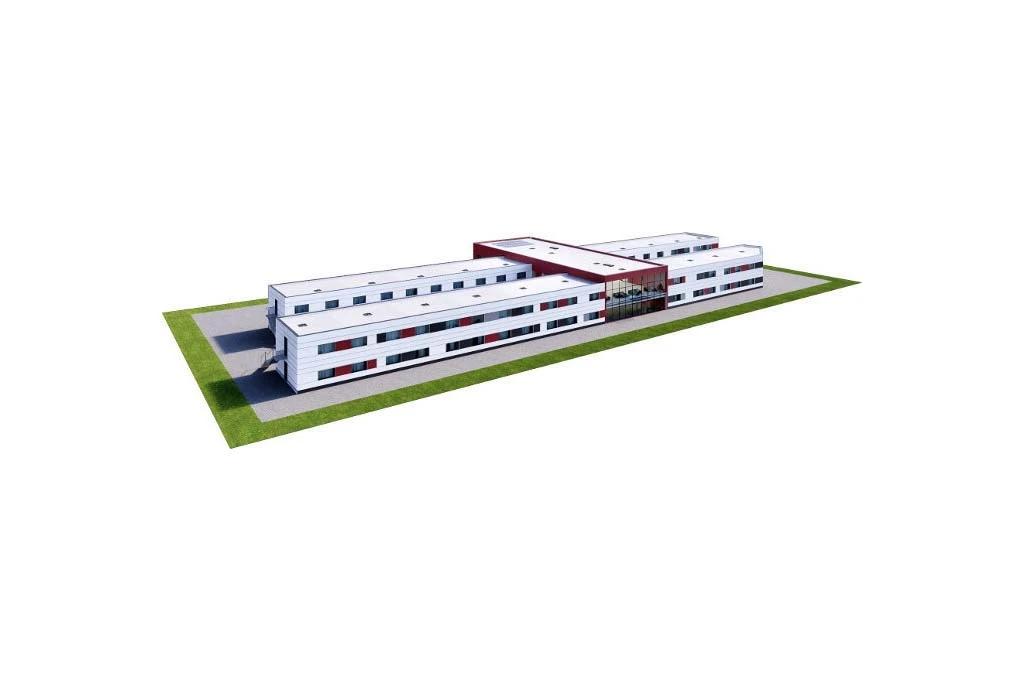

Model
Elewacje

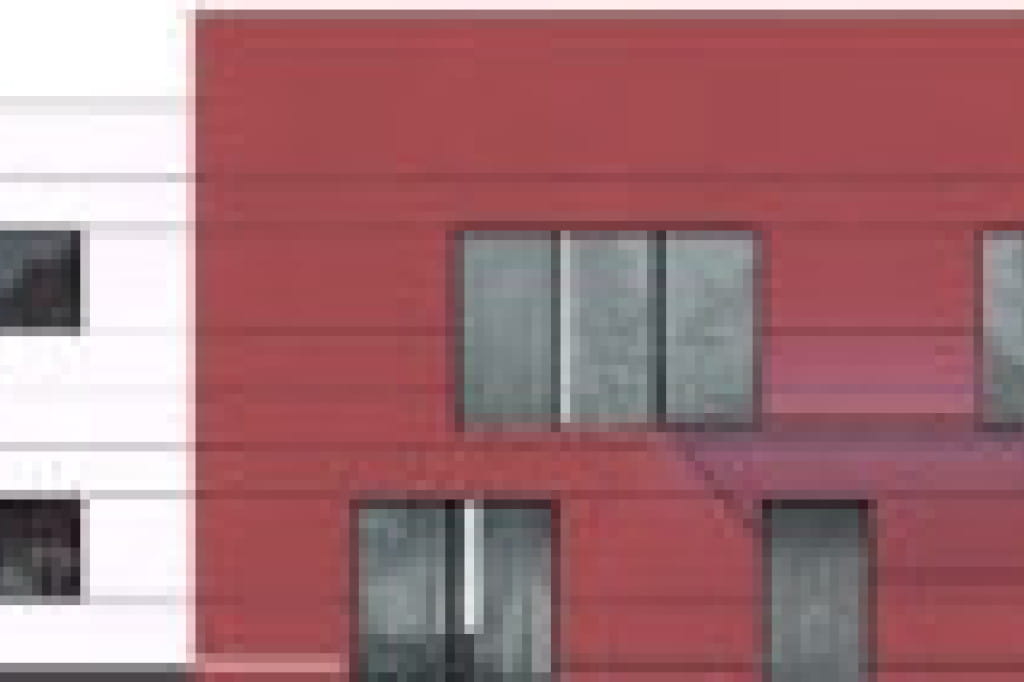

elewacja ogrodowa

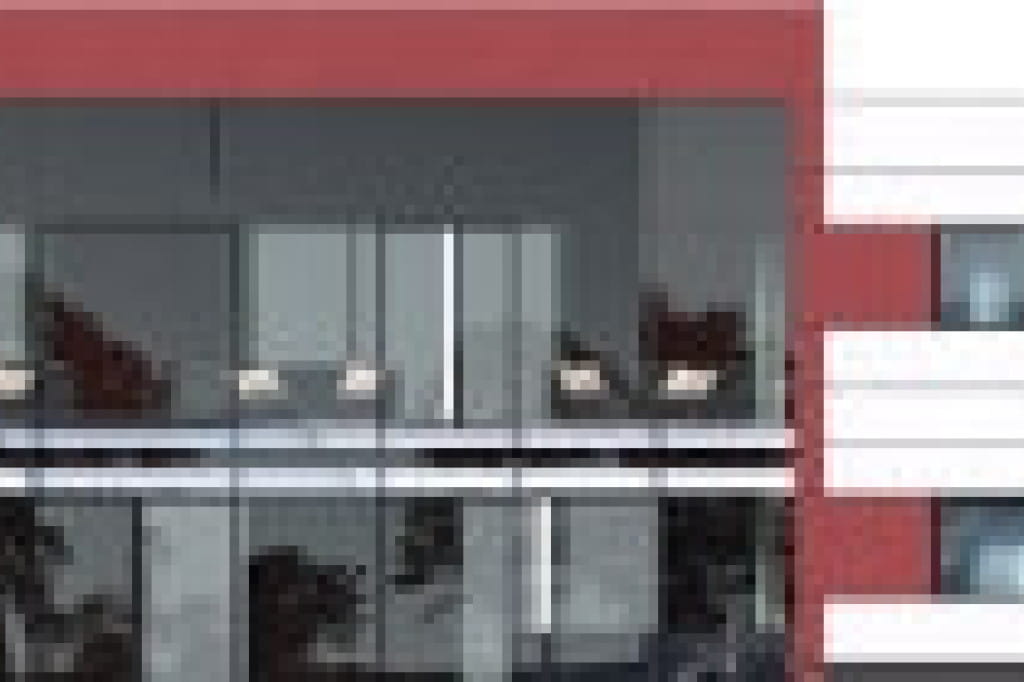

elewacja frontowa

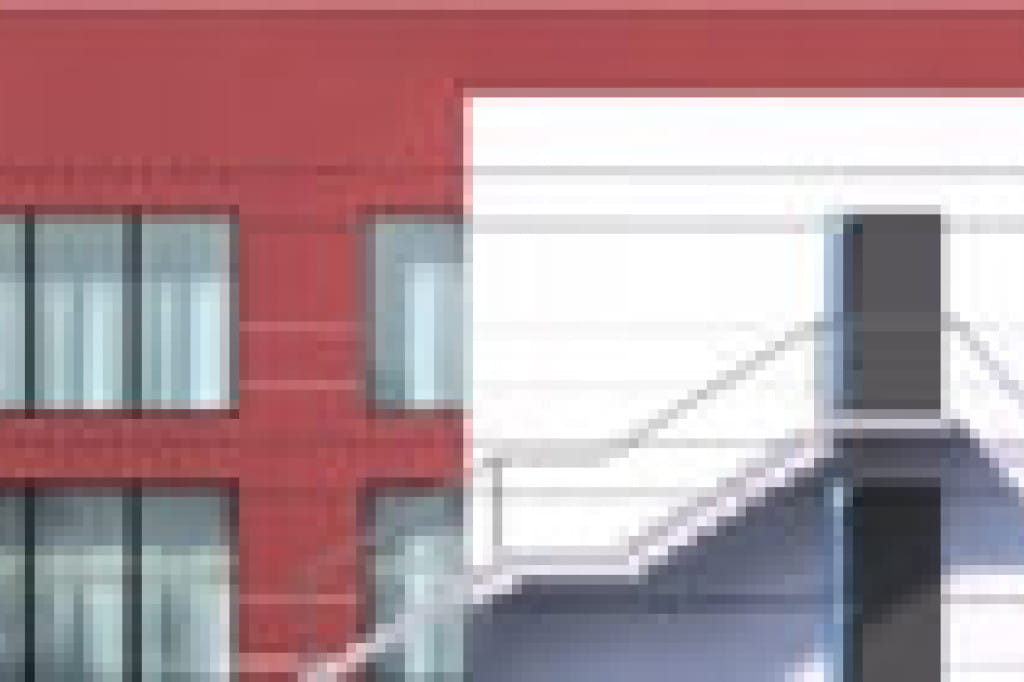

elewacja boczna

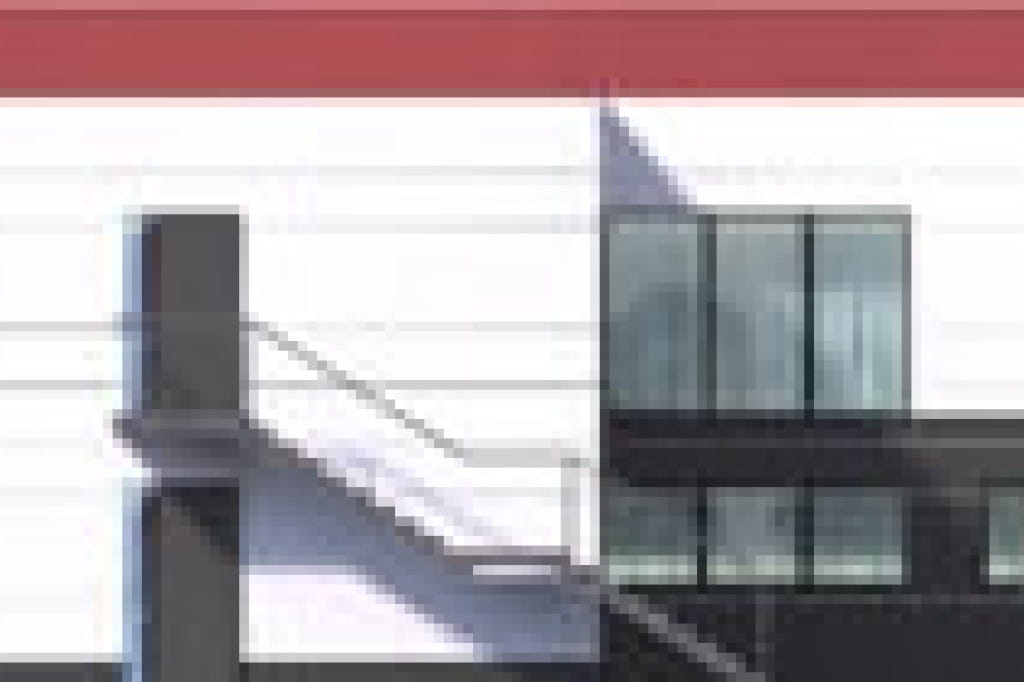

elewacja boczna

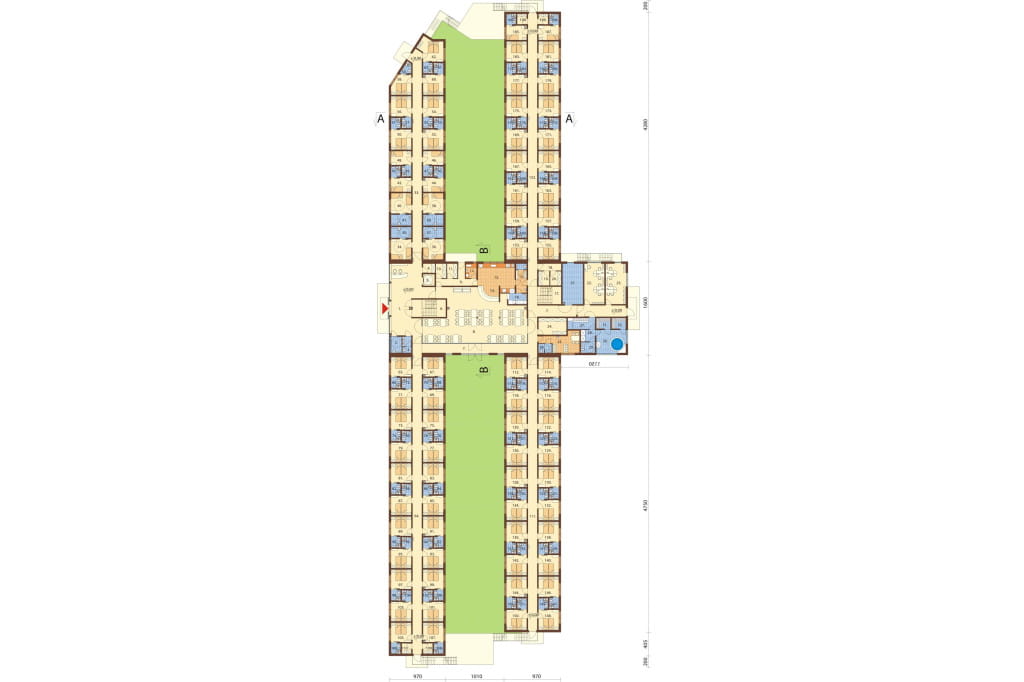

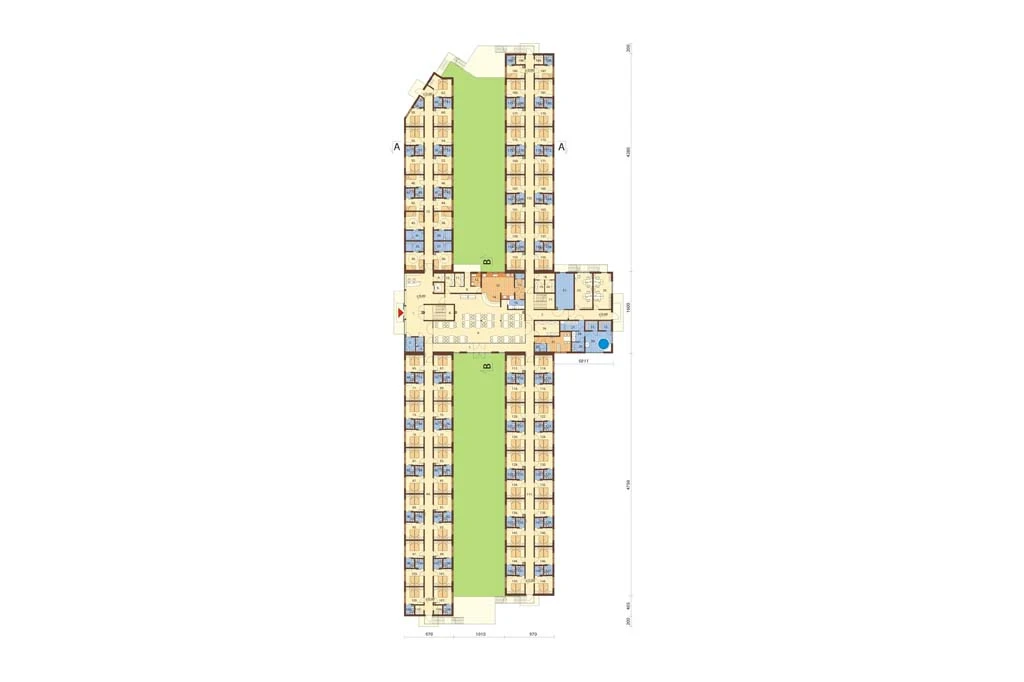

Rzut parteru

PARTER  1953,12 m2


SEGMENT 1

1. Hall+recepcja 78.52 m2
2. WC 5,16 m2
3. WC 4,32 m2
4. Magazyn 3.36 m2
5. Szyb windy 4,00 m2
6. Klatka schodowa 6,18 m2
7. Korytarz 87,13m2
8. Restauracja 134,78 m2
9. Korytarz 87,13 m2
10. Magazyn 4,55m2
11. Magazyn 4,55 m2
12. Obróbka warzyw/jaj 4,75 m2
13. Kuchnia 27,04 m2
14. Bufet 7,72 m2
15. Pom. socjalne + WC 78.52 m2
16. Zmywalnia 5,88 m2
17. Klatka schodowa 11,94m2
18. Korytarz 4.70 m2
19. Magazyn 4,75 m2
20. Magazyn 4,75 m2
21. Węzeł cieplny 24,60 m2
22. Biuro 24,11 m2
23. Biuro 24,11 m2
24. Magazyn 78.52 m2
25. Pom. socjalne 18,45 m2
26. WC 3,46 m2
27. Szatnia 5,16 m2
28. Natryski 9,16 m2
29. WC 4,92 m2
30. Jacuzzi 20,07 m2
31. Sauna 4,51m2
32. Sauna 4,51 m2

SEGMENT 2

33. Korytarz 57,09 m2
34. Pokój dwuosobowy 12,25 m2
35. Łazienka 6,65 m2
36. Pokój dwuosobowy 12,10 m2
37. Łazienka 6,65 m2
38. Pokój dwuosobowy 12,25 m2
39. Łazienka 6,65 m2
40. Pokój dwuosobowy 78.52 m2
41. Łazienka 5,88 m2
42. Pokój jednoosobowy 8,40 m2
43. Łazienka 2,97 m2
44. Pokój jednoosobowy 8,25 m2
45. Łazienka 2,97 m2
46. Pokój jednoosobowy 8,40 m2
47. Łazienka 2,97 m2
48. Pokój jednoosobowy 8,40 m2
49. Łazienka 2,97 m2
50. Pokój dwuosobowy 12,25 m2
51. Łazienka 2,97 m2
52 Pokój dwuosobowy 12,10 m2
53. Łazienka 2,97 m2
54. Pokój dwuosobowy 12,25m2
55. Łazienka 2,97 m2
56. Pokój dwuosobowy 12,25 m2
57. Łazienka 2,97 m2
58. Pokój dwuosobowy 10,86 m2
59. Łazienka 2,70 m2
60. Pokój dwuosobowy 12,10 m2
61. Łazienka 2,97 m2
62. Pokój dwuosobowy 14,59 m2
63. Łazienka 2,97 m2

SEGMENT 3

64. Korytarz 57,09 m2
65. Pokój dwuosobowy 11,72 m2
66. Łazienka 2,97 m2
67. Pokój dwuosobowy 11,57 m2
68. Łazienka 2,97 m2
69. Pokój dwuosobowy 11,72 m2
70. Łazienka 2,97 m2
71. Pokój dwuosobowy 11,72 m2
72. Łazienka 2,97 m2
73. Pokój dwuosobowy 11,72 m2
74. Łazienka 2,97 m2
75. Pokój dwuosobowy 11,57 m2
76. Łazienka 2,97 m2
77. Pokój dwuosobowy 11,72 m2
78. Łazienka 2,97 m2
79. Pokój dwuosobowy 11,72 m2
80. Łazienka 2,97 m2
81. Pokój dwuosobowy 11,72 m2
82. Łazienka 2,97 m2
83. Pokój dwuosobowy 11,57 m2
84. Łazienka 2,97 m2
85. Pokój dwuosobowy 11,72 m2
86. Łazienka 2,97 m2
87. Pokój dwuosobowy 11,72 m2
88. Łazienka 2,97 m2
89. Pokój dwuosobowy 11,72 m2
90. Łazienka 2,97 m2
91. Pokój dwuosobowy 11,57 m2
92. Łazienka 2,97 m2
93. Pokój dwuosobowy 11,72 m2
94. Łazienka 2,97 m2
95. Pokój dwuosobowy 11,72 m2
96. Łazienka 2,97 m2
97. Pokój dwuosobowy 11,72 m2
98 Łazienka 2,97 m2
99. Pokój dwuosobowy 11,57 m2
100. Łazienka 2,97 m2
101. Pokój dwuosobowy 11,72 m2
102 Łazienka 2,97 m2
103. Pokój dwuosobowy 11,72 m2
104. Łazienka 2,97 m2
105. Pokój dwuosobowy 11,72 m2
106. Łazienka 2,97 m2
107. Pokój dwuosobowy 11,72 m2
108. Łazienka 2,97 m2
109. Magazyn 2,97 m2

SEGMENT 4

111. Korytarz 74,04 m2
112. Pokój dwuosobowy 12,17 m2
113. Łazienka 2,97 m2
114. Pokój dwuosobowy 12,25 m2
115. Łazienka 2,97 m2
116. Pokój dwuosobowy 12,25 m2
117. Łazienka 2,97 m2
118. Pokój dwuosobowy 12,25 m2
119. Łazienka 2,97 m2
120. Pokój dwuosobowy 12,17 m2
121. Łazienka 2,97 m2
122. Pokój dwuosobowy 12,25 m2
123. Łazienka 2,97 m2
124. Pokój dwuosobowy 12,25 m2
125. Łazienka 2,97 m2
126. Pokój dwuosobowy 12,25 m2
127. Łazienka 2,97 m2
128. Pokój dwuosobowy 12,17 m2
129. Łazienka 2,97 m2
130. Pokój dwuosobowy 12,25 m2
131. Łazienka 2,97 m2
132. Pokój dwuosobowy 12,25 m2
133. Łazienka 2,97 m2
134. Pokój dwuosobowy 12,17 m2
135. Łazienka 2,97 m2
136. Pokój dwuosobowy 12,25 m2
137. Łazienka 2,97 m2
138. Pokój dwuosobowy 12,25 m2
139. Łazienka 2,97 m2
140. Pokój dwuosobowy 12,25 m2
141. Łazienka 2,97 m2
142. Pokój dwuosobowy 12,17 m2
143. Łazienka 2,97 m2
144. Pokój dwuosobowy 12,17 m2
145. Łazienka 2,97 m2
146. Pokój dwuosobowy 12,25 m2
147. Łazienka 2,97 m2
148. Pokój dwuosobowy 12,25m2
149. Łazienka 2,97 m2
150. Pokój dwuosobowy 12,25 m2
151. Łazienka 2,97 m2


SEGMENT 5

152. Korytarz 66,53 m2
153. Pokój dwuosobowy 12,17 m2
154. Łazienka 2,97 m2
155. Pokój dwuosobowy 12,25 m2
156. Łazienka 2,97 m2
157. Pokój dwuosobowy 12,25 m2
158. Łazienka 2,97 m2
159. Pokój dwuosobowy 12,25 m2
160. Łazienka 2,97 m2
161. Pokój dwuosobowy 12,17 m2
162. Łazienka 2,97 m2
163. Pokój dwuosobowy 12,25 m2
164. Łazienka 2,97 m2
165. Pokój dwuosobowy 12,25 m2
166. Łazienka 2,97 m2
167. Pokój dwuosobowy 12,25 m2
168. Łazienka 2,97 m2
169. Pokój dwuosobowy 12,17 m2
170. Łazienka 2,97 m2
171. Pokój dwuosobowy 12,25 m2
172. Łazienka 2,97 m2
173. Pokój dwuosobowy 12,25 m2
174. Łazienka 2,97 m2
175. Pokój dwuosobowy 12,25 m2
176. Łazienka 2,97 m2
177. Pokój dwuosobowy 12,17 m2
178. Łazienka 2,97 m2
179. Pokój dwuosobowy 12,25 m2
180. Łazienka 2,97 m2
181. Pokój dwuosobowy 12,25 m2
182. Łazienka 2,97 m2
183. Pokój dwuosobowy 12,25m2
184. Łazienka 2,97 m2
185. Pokój jednoosobowy 8,56 m2
186. Łazienka 2,97 m2
187. Pokój jednoosobowy 8,74 m2
188. Łazienka 2,97 m2
189. Magazyn 2,97 m2
190. Magazyn 2,97 m2

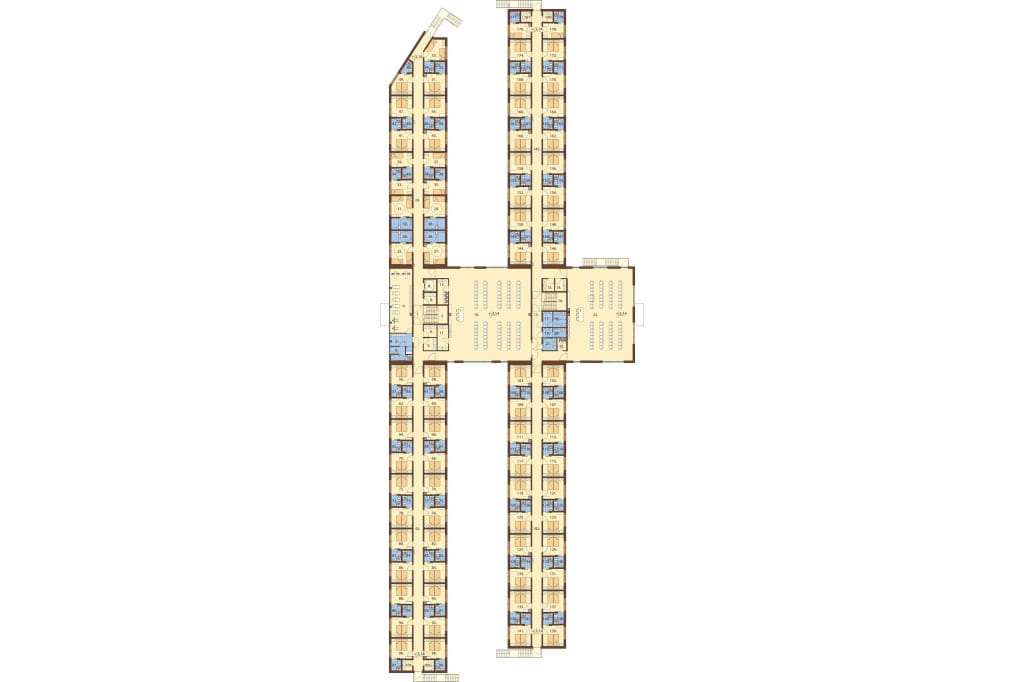

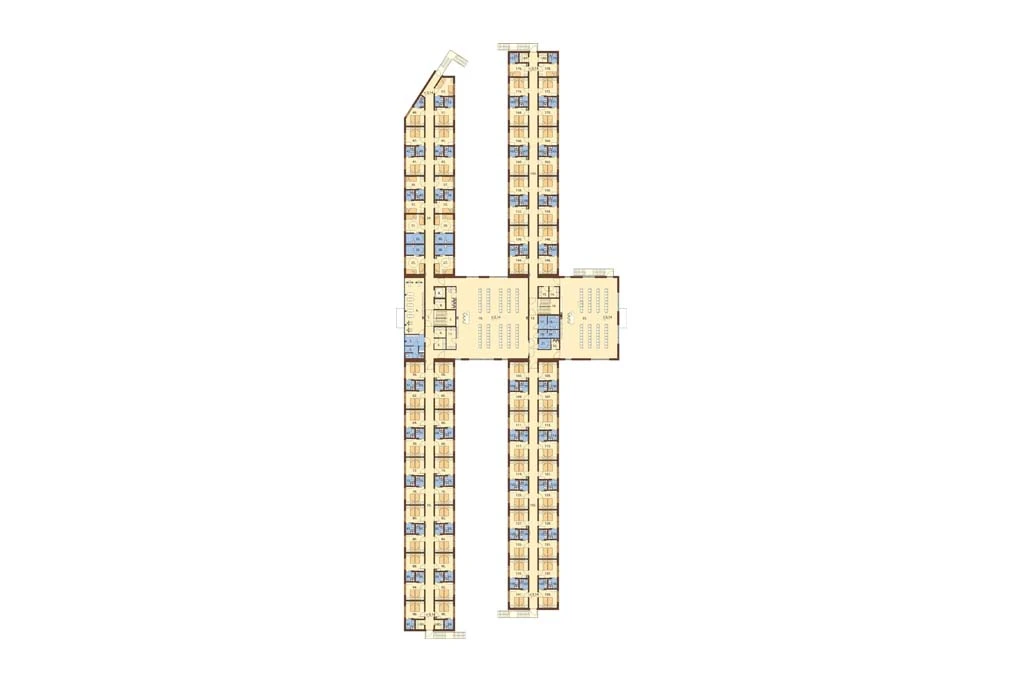

Rzut I piętra

PIĘTRO 1960,35 m2


SEGMENT 1
1. Korytarz 34,85m2
2. Szatnia 8,75 m2
3. WC + natrysk 6,41 m2
4. Siłownia 37,38 m2
5. Magazyn 4,62 m2
6. Magazyn 4,52 m2
7. kl.schodowa 6,18 m2
8. Magazyn 3,90 m2
9. Szyb windy 4,00 m2
10. Sala konferencyjna 216,68 m2
11. Magazyn 7,73 m2
12. Magazyn 7,73 m2
13. Korytarz 41,88 m2
14. Magazyn 3,91 m2
15. Magazyn 3,91 m2
16. kl. schodowa 6,18 m2
17. Przedsionek 4.21 m2
18. WC dla kobiet 5,72 m2
19. Przedsionek 2,59 m2
20. WC dla mężczyzn 3,52 m2
21. WC dla niepełnosprawnych 4,71 m2
22. Magazyn 3,11 m2
23. Sala konferencyjna 166,46 m2



SEGMENT 2

24. Korytarz 60,28 m2
25. Pokój dwuosobowy 12,25 m2
26. Łazienka 6,65 m2
27. Pokój dwuosobowy 12,10 m2
28. Łazienka 6,65 m2
29. Pokój dwuosobowy 12,25 m2
30. Łazienka 6,65 m2
31. Pokój dwuosobowy 12,25 m2
32. Łazienka 6,65 m2
33. Pokój jednoosobowy 8,40 m2
34. Łazienka 2,97 m2
35. Pokój jednoosobowy 8,25 m2
36. Łazienka 2,97 m2
37. Pokój jednoosobowy 8,40 m2
38. Łazienka 2,97 m2
39. Pokój jednoosobowy 8,40 m2
40. Łazienka 2,97 m2
41. Pokój dwuosobowy 12,10m2
42. Łazienka 6,65 m2
43. Pokój dwuosobowy 12,25 m2
44. Łazienka 2,97 m2
45. Pokój dwuosobowy 12,25 m2
46. Łazienka 2,97 m2
47. Pokój dwuosobowy 12,25 m2
48. Łazienka 2,97 m2
49. Pokój dwuosobowy 10,86 m2
50. Łazienka 2,70 m2
51 Pokój dwuosobowy 12,10 m2
52. Łazienka 2,97 m2
53. Pokój dwuosobowy 10,97 m2
54. Łazienka 2,97 m2



SEGMENT 3

55. Korytarz 57,89 m2
56. Pokój dwuosobowy 12,25 m2
57. Łazienka 2,97 m2
58. Pokój dwuosobowy 10,86 m2
59. Łazienka 2,70 m2
60. Pokój dwuosobowy 12,10 m2
61. Łazienka 2,97 m2
62. Pokój dwuosobowy 14,59 m2
63. Łazienka 2,97 m2
64. Pokój dwuosobowy 11,72 m2
65. Łazienka 2,97 m2
66. Pokój dwuosobowy 11,57 m2
67. Łazienka 2,97 m2
68. Pokój dwuosobowy 11,72 m2
69. Łazienka 2,97 m2
70. Pokój dwuosobowy 11,72 m2
71. Łazienka 2,97 m2
72. Pokój dwuosobowy 11,72 m2
73. Łazienka 2,97 m2
74. Pokój dwuosobowy 11,57 m2
75. Łazienka 2,97 m2
76. Pokój dwuosobowy 11,72 m2
77. Łazienka 2,97 m2
78. Pokój dwuosobowy 11,72 m2
79. Łazienka 2,97 m2
80. Pokój dwuosobowy 11,72 m2
81. Łazienka 2,97 m2
82. Pokój dwuosobowy 11,57 m2
83. Łazienka 2,97 m2
84. Pokój dwuosobowy 11,72 m2
85. Łazienka 2,97 m2
86. Pokój dwuosobowy 11,72 m2
87. Łazienka 2,97 m2
88. Pokój dwuosobowy 11,72 m2
89. Łazienka 2,97 m2
90. Pokój dwuosobowy 11,57 m2
91. Łazienka 2,97 m2
92. Pokój dwuosobowy 11,72 m2
93. Łazienka 2,97 m2
94. Pokój dwuosobowy 11,72 m2
95. Łazienka 2,97 m2
96. Pokój dwuosobowy 11,72 m2
97. Łazienka 2,97 m2
98. Pokój dwuosobowy 11,57 m2
99. Łazienka 2,97 m2
100. Magazyn 2,97 m2
101. Magazyn 2,97 m2



SEGMENT 4

102. Korytarz 74,04 m2
103. Pokój dwuosobowy 12,17 m2
104. Łazienka 2,97 m2
105. Pokój dwuosobowy 12,25 m2
106. Łazienka 2,70 m2
107. Pokój dwuosobowy 12,25 m2
108. Łazienka 2,97 m2
109. Pokój dwuosobowy 12,25 m2
110. Łazienka 2,97 m2
111. Pokój dwuosobowy 12,17 m2
112. Łazienka 2,97 m2
113. Pokój dwuosobowy 12,25 m2
114. Łazienka 2,97 m2
115. Pokój dwuosobowy 12,25 m2
116. Łazienka 2,97 m2
117. Pokój dwuosobowy 12,25 m2
118. Łazienka 2,97 m2
119. Pokój dwuosobowy 12,17 m2
120. Łazienka 2,97 m2
121. Pokój dwuosobowy 12,25 m2
122. Łazienka 2,97 m2
123. Pokój dwuosobowy 12,25 m2
124. Łazienka 2,97 m2
125. Pokój dwuosobowy 12,25 m2
126. Łazienka 2,97 m2
127. Pokój dwuosobowy 12,17 m2
128. Łazienka 2,97 m2
129. Pokój dwuosobowy 12,25 m2
130. Łazienka 2,97 m2
131. Pokój dwuosobowy 12,25 m2
132. Łazienka 2,97 m2
133. Pokój dwuosobowy 12,25 m2
134. Łazienka 2,97 m2
135. Pokój dwuosobowy 12,17 m2
136. Łazienka 2,97 m2
137. Pokój dwuosobowy 12,25 m2
138. Łazienka 2,97 m2
139. Pokój dwuosobowy 12,25 m2
140. Łazienka 2,97 m2
141. Pokój dwuosobowy 12,25 m2
142. Łazienka 2,97 m2



SEGMENT 5

143. Korytarz 66,53 m2
144. Pokój dwuosobowy 12,17 m2
145. Łazienka 2,97 m2
146. Pokój dwuosobowy 12,25 m2
147. Łazienka 2,70 m2
148. Pokój dwuosobowy 12,25 m2
149. Łazienka 2,97 m2
150. Pokój dwuosobowy 12,25 m2
151. Łazienka 2,97 m2
152. Pokój dwuosobowy 12,17 m2
153. Łazienka 2,97 m2
154. Pokój dwuosobowy 12,25 m2
155. Łazienka 2,97 m2
156. Pokój dwuosobowy 12,25 m2
157. Łazienka 2,97 m2
158. Pokój dwuosobowy 12,25 m2
159. Łazienka 2,97 m2
160. Pokój dwuosobowy 12,17 m2
161. Łazienka 2,97 m2
162. Pokój dwuosobowy 12,25 m2
163. Łazienka 2,97 m2
164. Pokój dwuosobowy 12,25 m2
165. Łazienka 2,97 m2
166. Pokój dwuosobowy 12,25 m2
167. Łazienka 2,97 m2
168. Pokój dwuosobowy 12,17 m2
169. Łazienka 2,97 m2
170. Pokój dwuosobowy 12,25 m2
171. Łazienka 2,97 m2
172. Pokój dwuosobowy 12,25 m2
173. Łazienka 2,97 m2
174. Pokój dwuosobowy 12,25 m2
175. Łazienka 2,97 m2
176. Pokój jednoosobowy 8,56 m2
177. Łazienka 2,97 m2
178. Pokój jednoosobowy 8,74 m2
179. Łazienka 2,97 m2
180. Magazyn 2,97 m2
181. Magazyn 2,97 m2

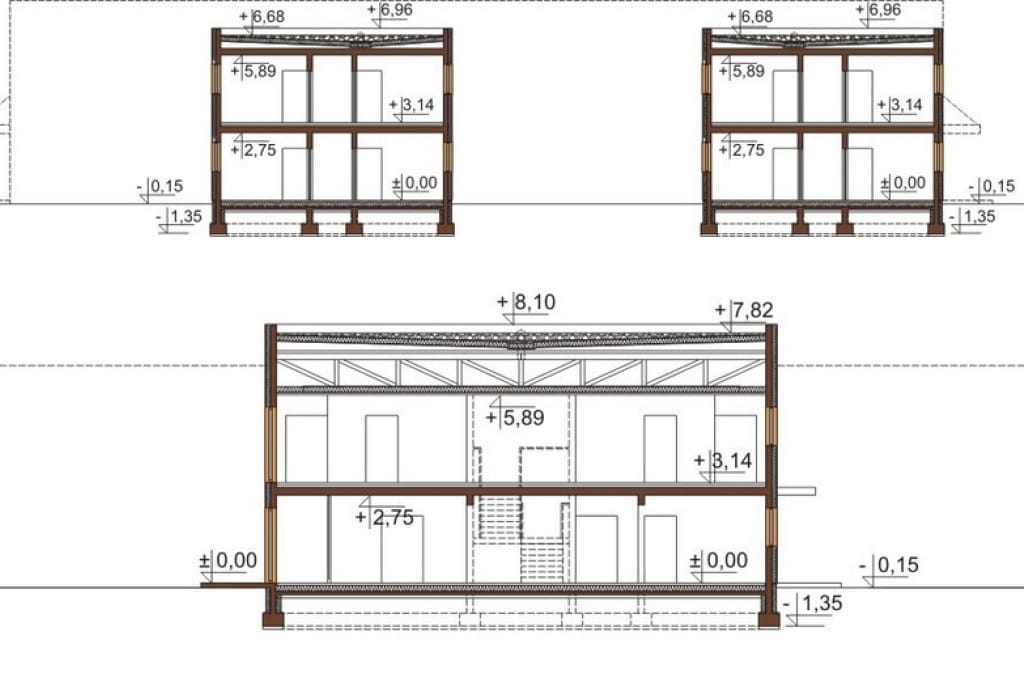

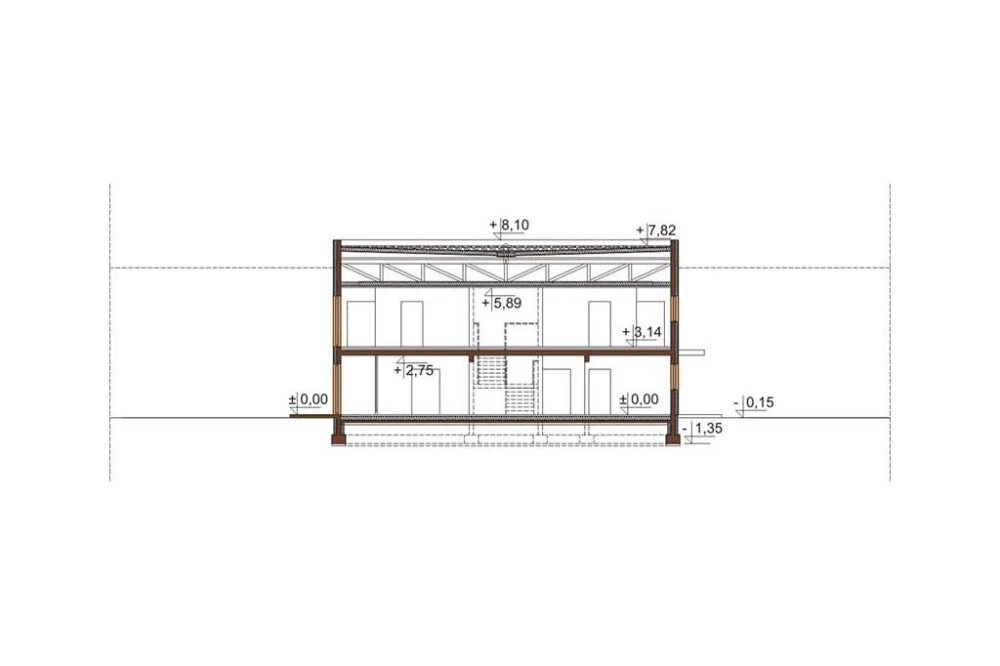

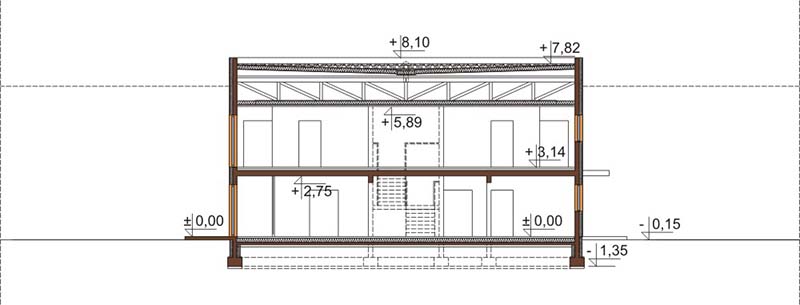

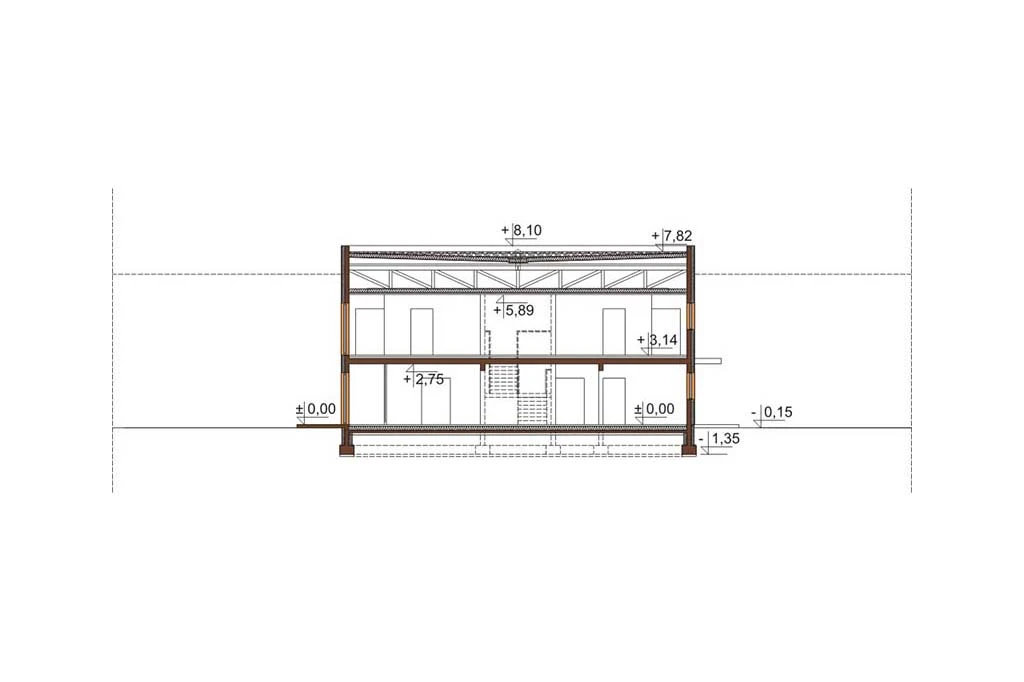

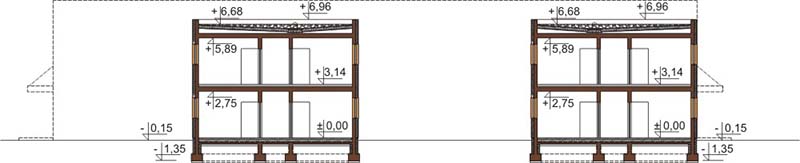

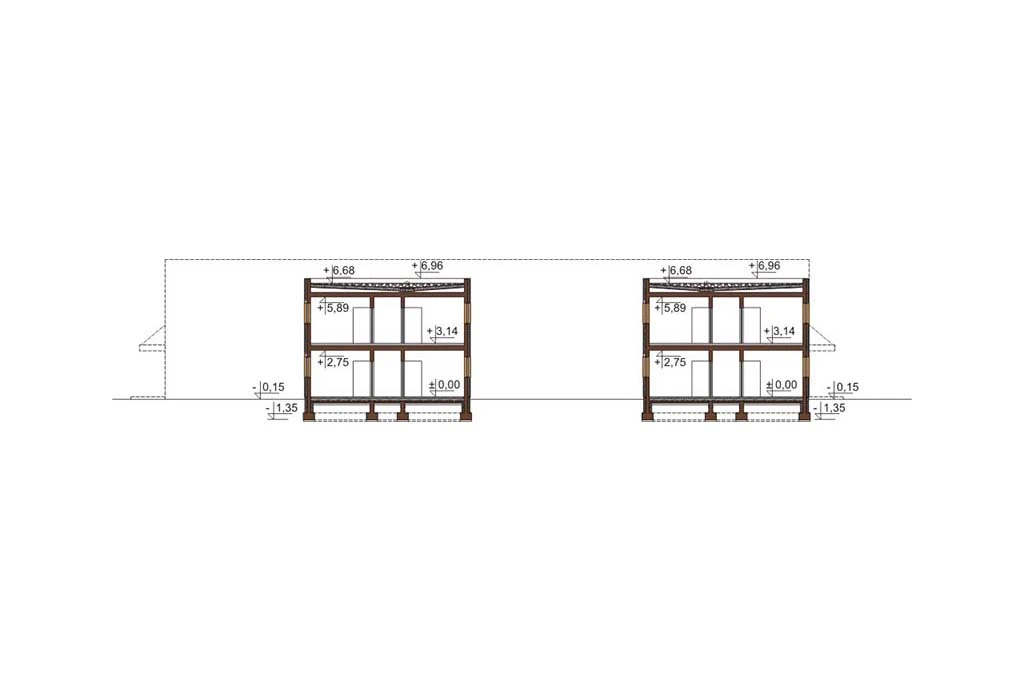

Przekrój
POWIĘKSZ PRZEKRÓJ

 Projekt budynku hotelowego LK-96
Niepodpiwniczony, dwukondygnacyjny. Budynek można również zaadaptować na dom opieki dla osób starszych.

Technologia: ściany zewnętrzne - pustak systemowy IZOBLOCK 35 cm, tynk zewnętrzny.
Stropy: TERIVA
Kąt nachylenia dachu: 2°.
Ogrzewanie: Paliwo stałe (kocioł na biomasę). Podgrzewanie c.w.u wspomagane przez instalację solarną.
Wentylacja: mechaniczna z odzyskiem ciepła:

Program:
Parter :
hall+recepcja, szatnia, komunikacja, restauracja, Kuchnia z zapleczem, bufet, 4 WC, natryski,  pokoje hotelowe z łazienkami (68 dwuosobowych i 4 jednoosobowych), 9 magazynów, 2 biura, pom. socjalne, jacuzzi, 2 sauny, węzeł cieplny, magazyny
Piętro:
pokoje hotelowe z łazienkami (69 dwuosobowych i 6 jednoosobowych), siłownia, szatnia, 4 WC,

Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem


ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, hydranty przeciwpożarowe wewnętrzne, oddymianie szybu windowego, schemat technologiczny kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne, SAP)
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna z analizą
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 2384.06 m²
Powierzchnia użytkowa: 3913.47 m²
Kubatura: 13112.32 m³
Szerokość działki: 49.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 371
Kąt nachylenia dachu: 2°
Ilość pokoi: 150
Pokój na parterze: Tak
Wysokość budynku: 8.25 m
Rodzaj ogrzewania: paliwo stałe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt motelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, dom spokojnej starości, projekt domu opieki, projekt pensjonatu
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 49 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Szanowni Państwo, podzielcie się swoją opinią o naszej firmie w googlach lub na facebooku i przyślijcie nam informację o jej umieszczeniu a otrzymacie całkowicie za darmo pakiet bezpłatnych dodatków. Informacje o umieszczeniu prosimy przesyłać na adres gratisy@kbprojekt.pl



  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zgoda na wszelkie zmiany i adaptacje

zobacz więcej
