Projekt PRZEDSZKOLE 2 Kod: LK-82
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

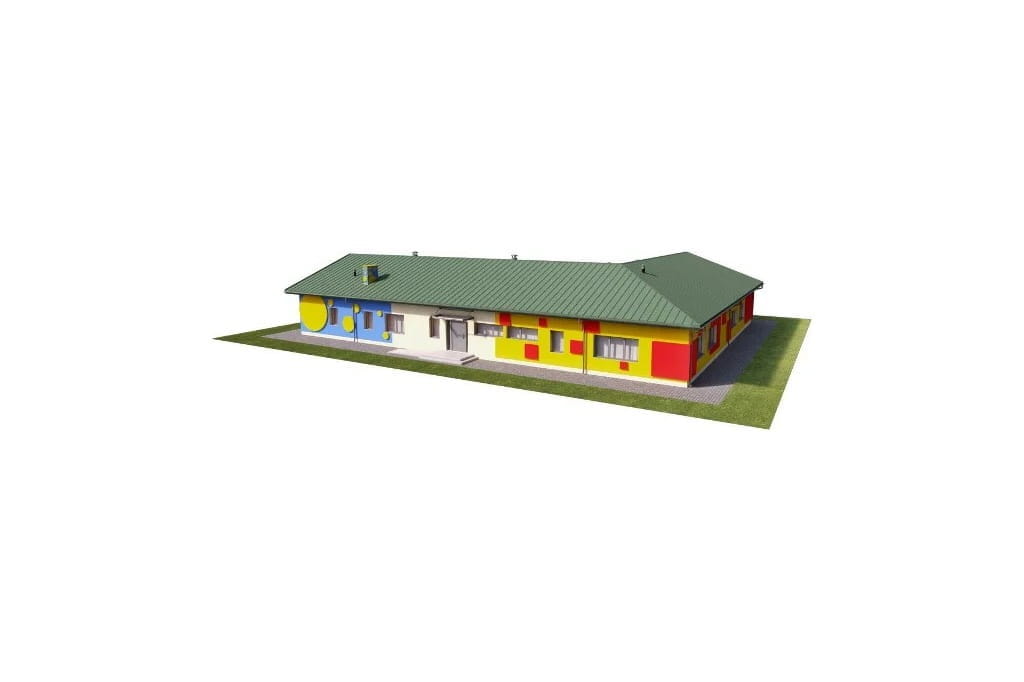

Model
Elewacje

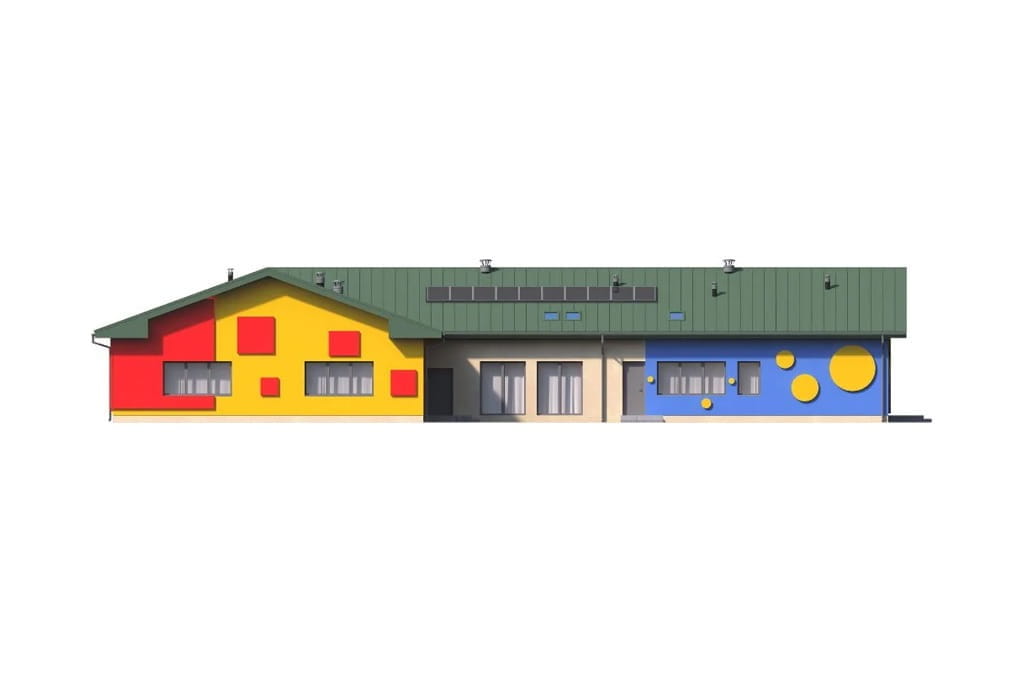

elewacja ogrodowa

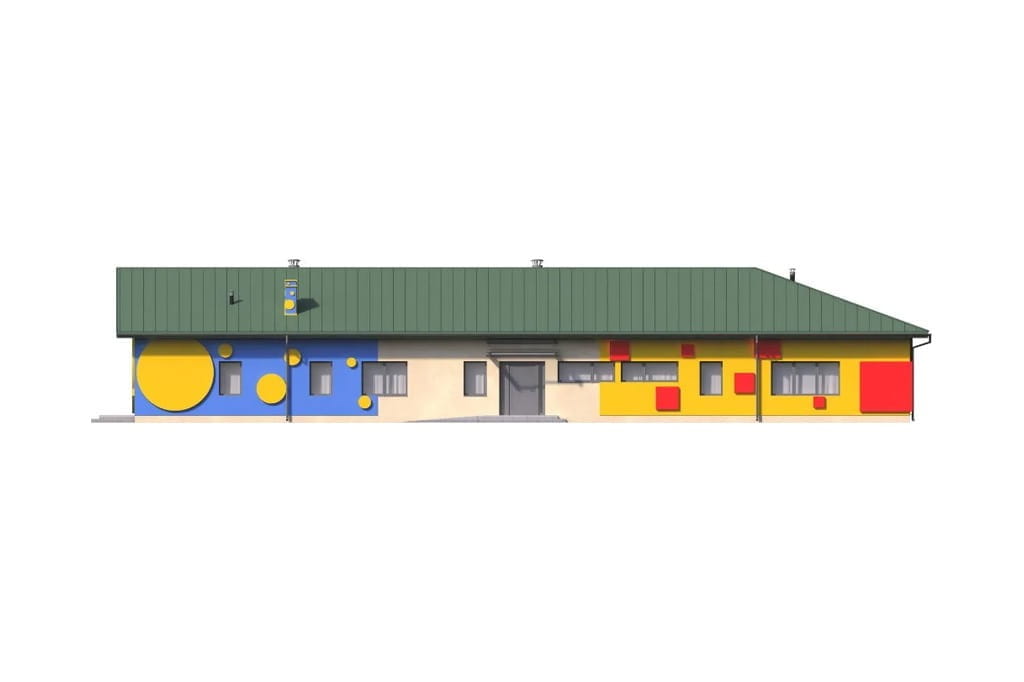

elewacja frontowa

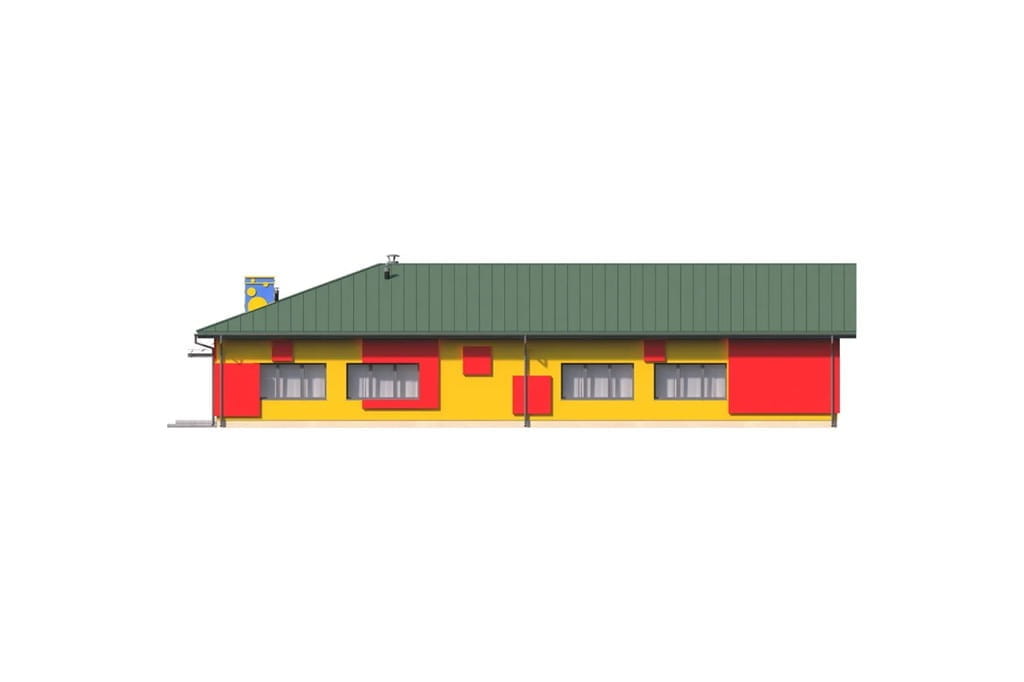

elewacja boczna

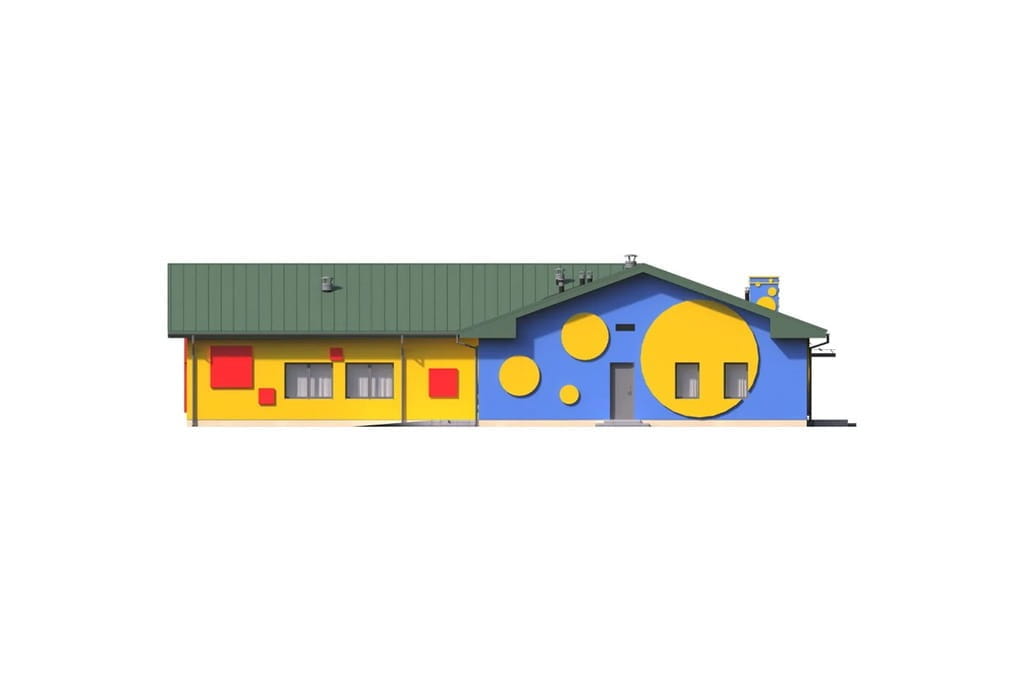

elewacja boczna

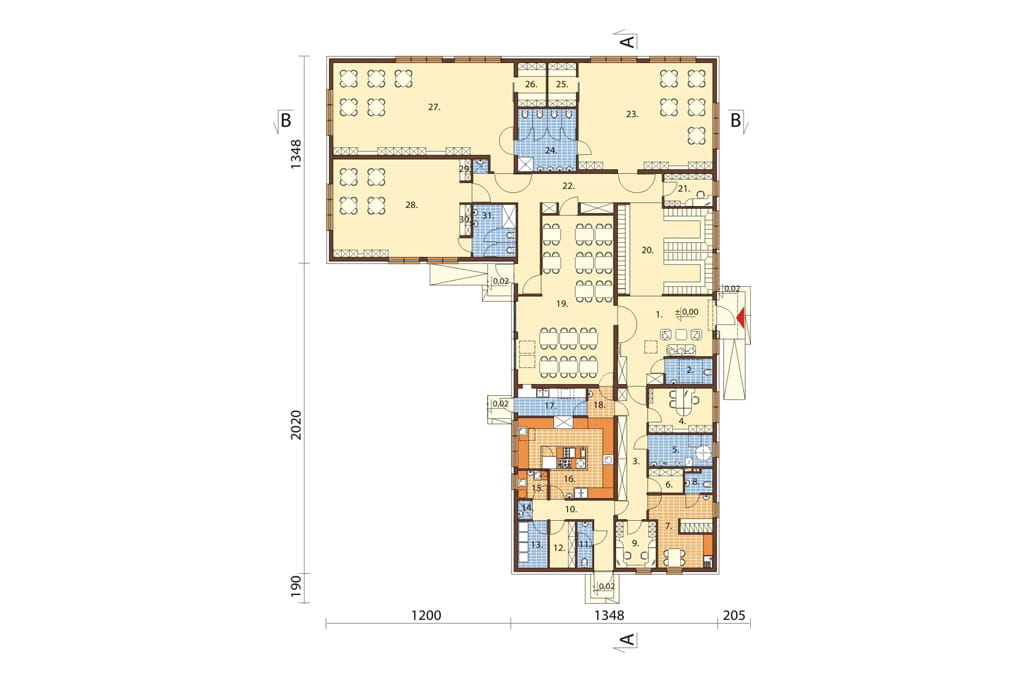

Rzut parteru

Parter: 530,06 m2
1. Korytarz 29,40 m2
2. WC 5,05 m2
3. Przedmagazyn 15,90 m2
4. Biuro 11,83 m2
5. Kotłownia 8,50 m2
6. Pom. gospodarcze 3,44 m2
7. Pokój socjalny 17,20 m2
8. WC 2,44 m2
9. Biuro 7,80 m2
10. Korytarz 10,58 m2
11. WC 2,91 m2
12. Magazyn 4,93 m2
13. Magazyn i pom. chłodnicze 5,73 m2
14. Szafa gospodarcza 1,11 m2
15. Przygotowalnia warzyw i jaj 3,40 m2
16. Kuchnia 28,27 m2
17. Zmywalnia 7,84 m2
18. Wydawalnia 3,11 m2
19. Jadalnia 59,67 m2
20. Szatnia 35,37 m2
21. Gabinet 6,65 m2
22. Korytarz 35,33 m2
23. Sala nr.1 60,36 m2
24. Łazienka dla dzieci 15,32 m2
25. Magazynek nr.1 5,15 m2
26. Magazynek nr.2 5,15 m2
27. Sala nr.2 71,88 m2
28. Sala nr.3 53,96 m2
29. Magazynek 0,97 m2
30. Magazynek 1,39 m2
31. Łazienka dla dzieci 9,42 m2

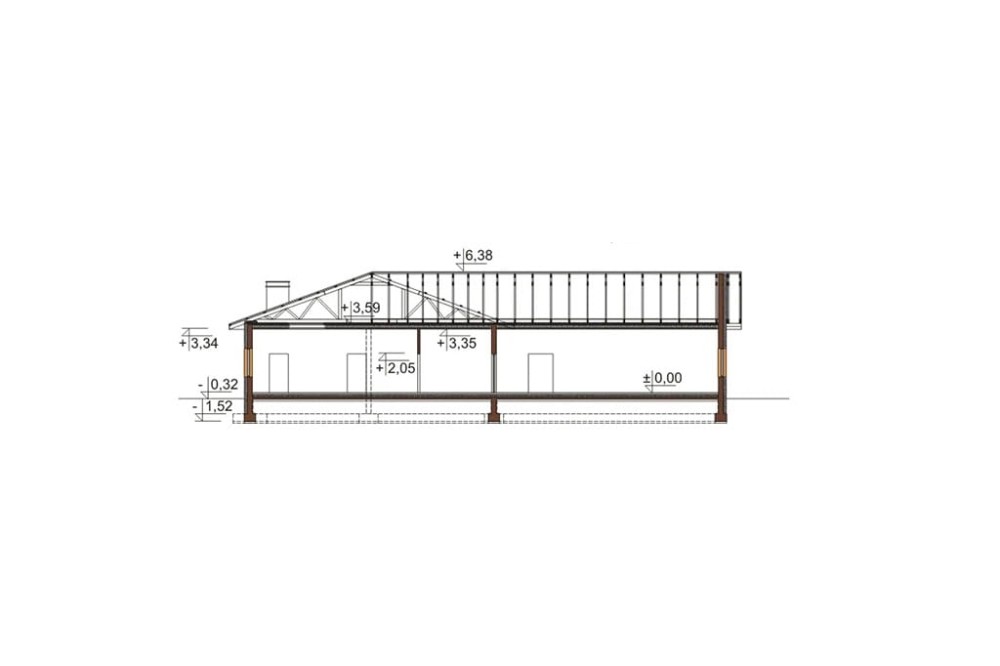

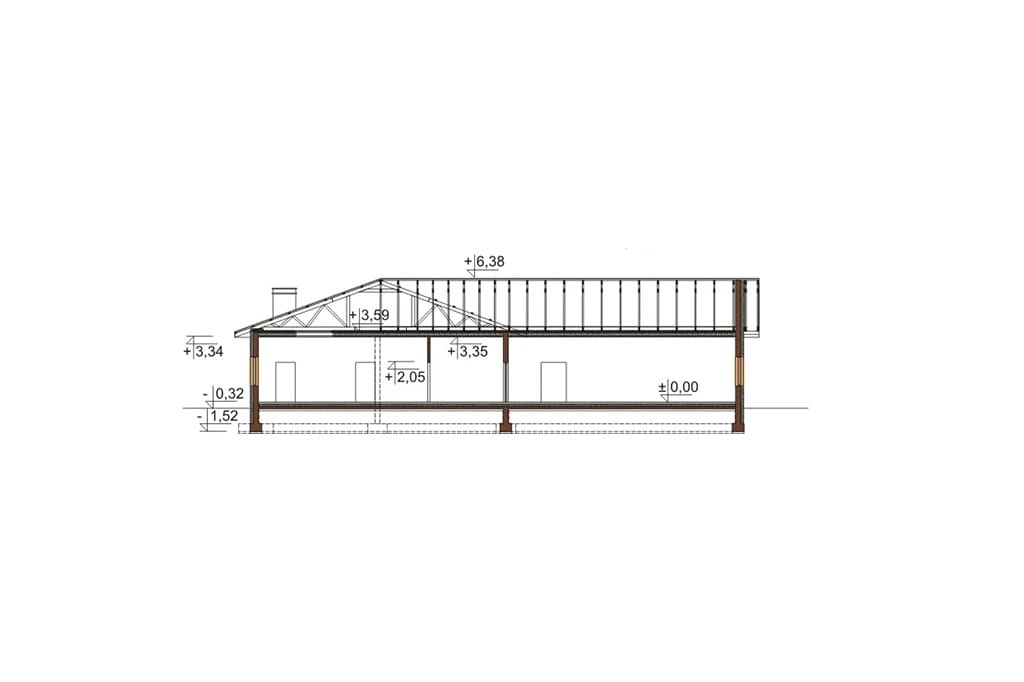

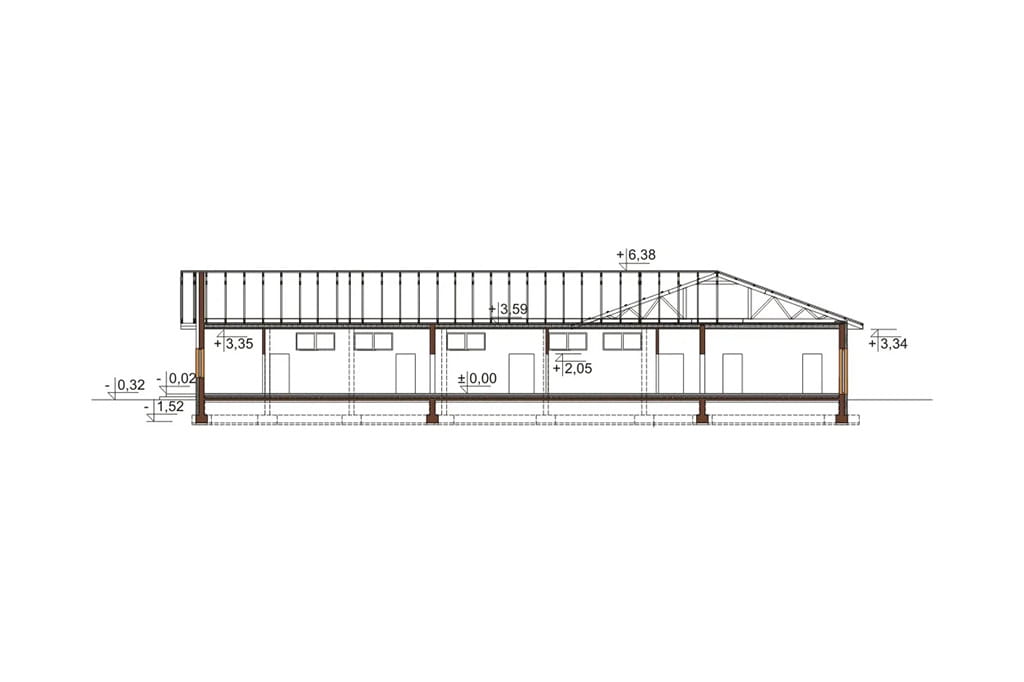

Przekrój



POWIĘKSZ PRZEKRÓJ

Projekt przedszkola LK-82 przeznaczony dla 60 dzieci.
Parterowy, niepodpiwniczony. Budynek można adaptować także na restaurację lub dom weselny.

Technologia tradycyjna: ściany zewnętrzne -pustak ceramiczny 25 cm, izolacja 16 cm, tynk zewnętrzny
Ogrzewanie: gazowe, wspomagane instalacją solarną.
Dach: kratownice drewniane prefabrykowane
Pokrycie dachu: blacha
Kąt nachylenia dachu:  20°
Wentylacja:  mechaniczna z odzyskiem ciepła w salach i jadalni, bez odzysku w kuchni.
Program:  3 sale zabaw przeznaczone na 20 dzieci każda, sala jadalna, szatnia, kuchnia z zapleczem, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, kotłownia gazowa.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wentylacja mechaniczna, c.o, wod-kan, gaz, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie


POWIERZCHNIA UŻYTKOWA ZAWIERA RÓWNIEŻ POWIERZCHNIĘ TECHNICZNĄ ORAZ RUCHU.

 Powierzchnia zabudowy: 615.76 m²
Powierzchnia użytkowa: 530.06 m²
Kubatura: 3180.60 m³
Szerokość działki: 33.48 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 21
Kąt nachylenia dachu: 20°
Ilość pokoi: 2
Pokój na parterze: Tak
Wysokość budynku: 6.70 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 68.38 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, projekt budynku gastronomicznego, przedszkole, projekt przedszkola, projekty przedszkoli, świetlica
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
