Projekt HALA MAGAZYNOWO-PRODUKCYJNA Kod: K-103
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

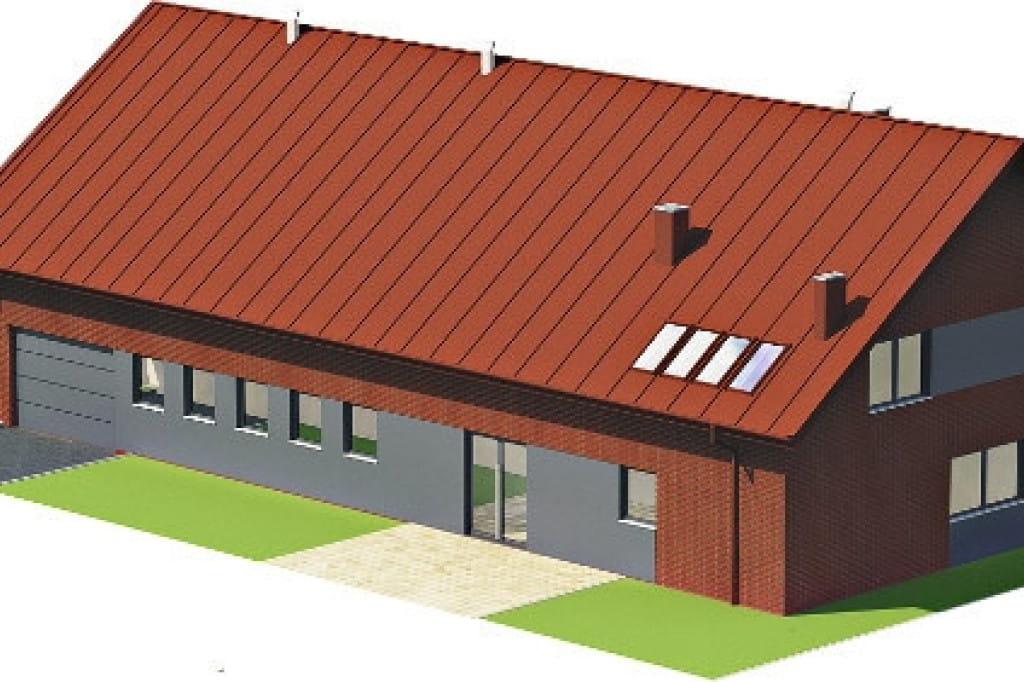

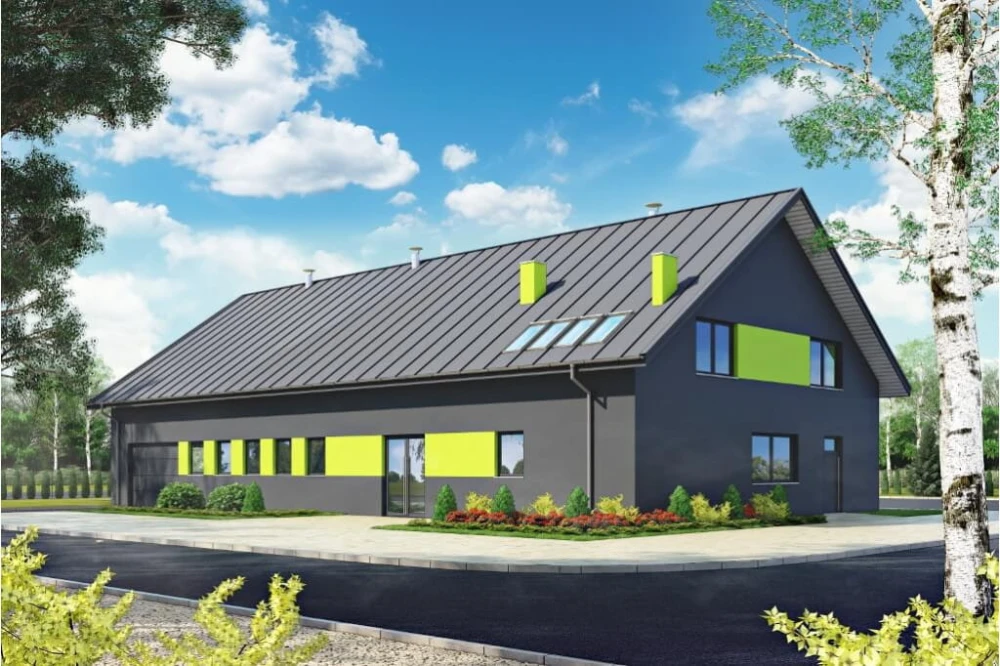

Model
Elewacje

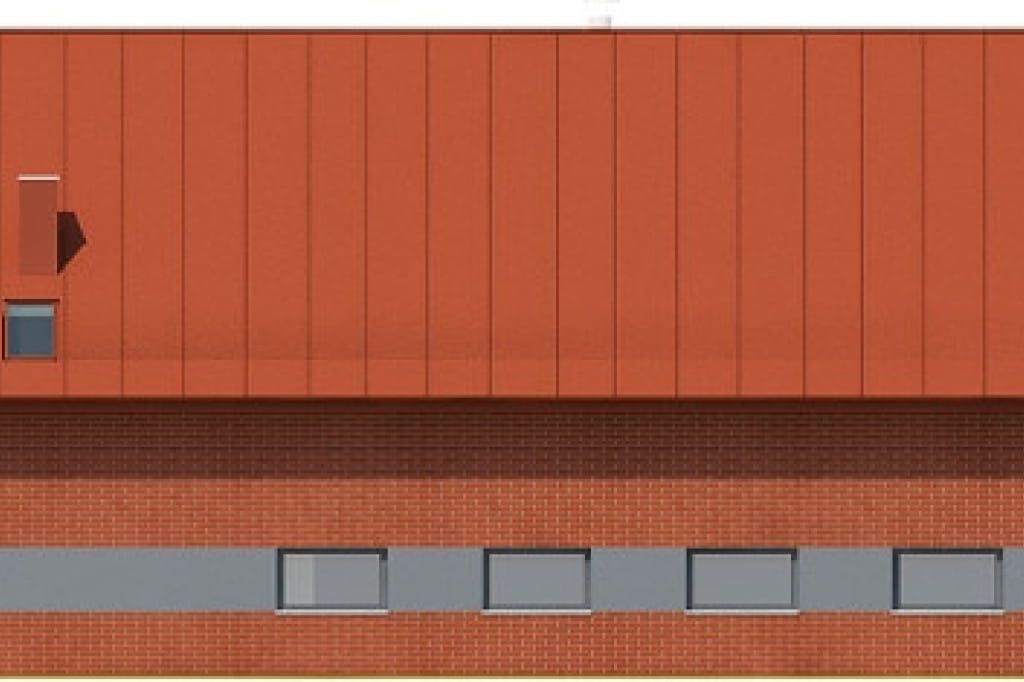

elewacja ogrodowa

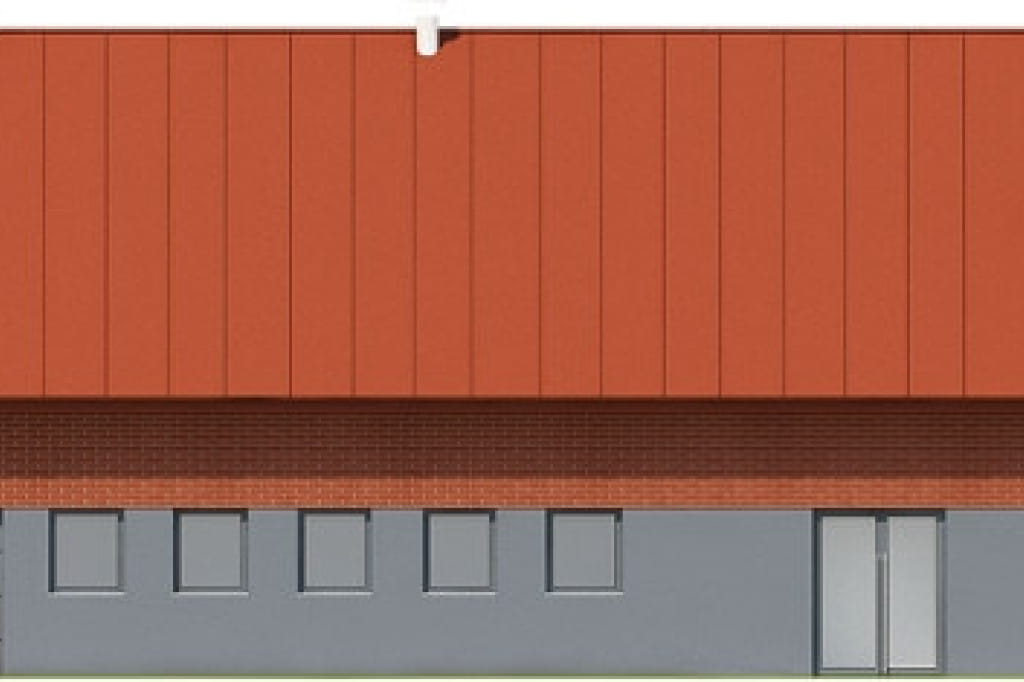

elewacja frontowa

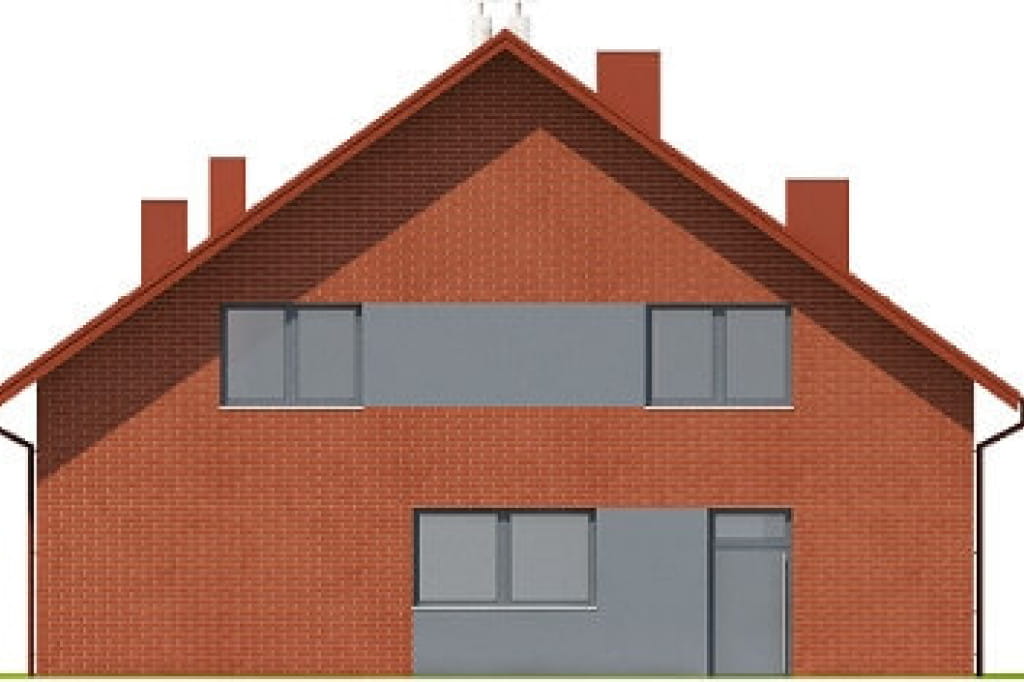

elewacja boczna

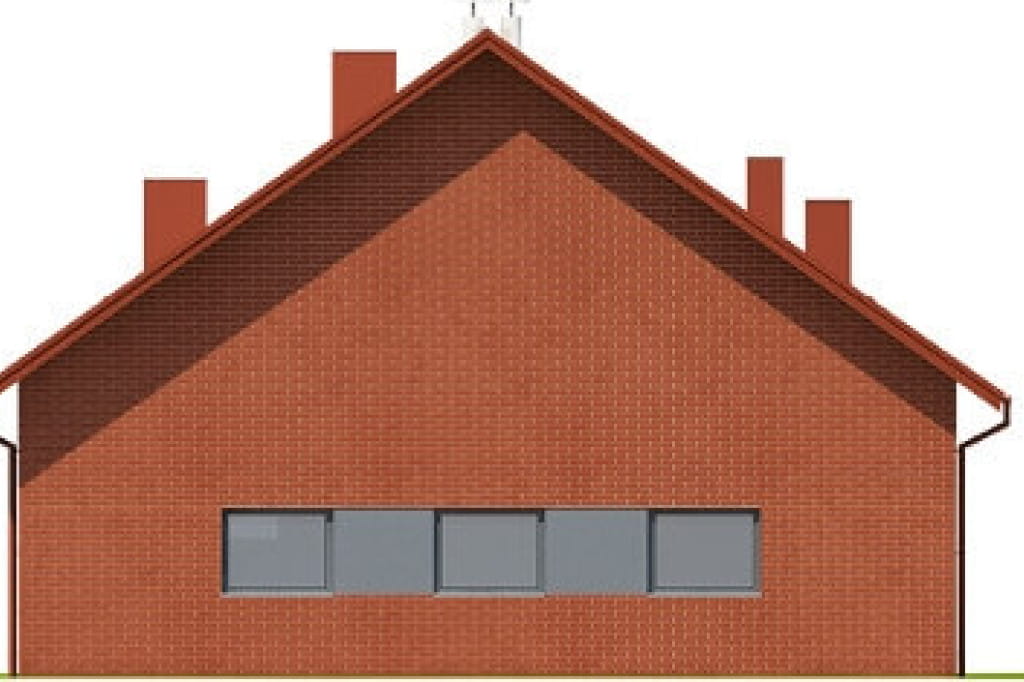

elewacja boczna

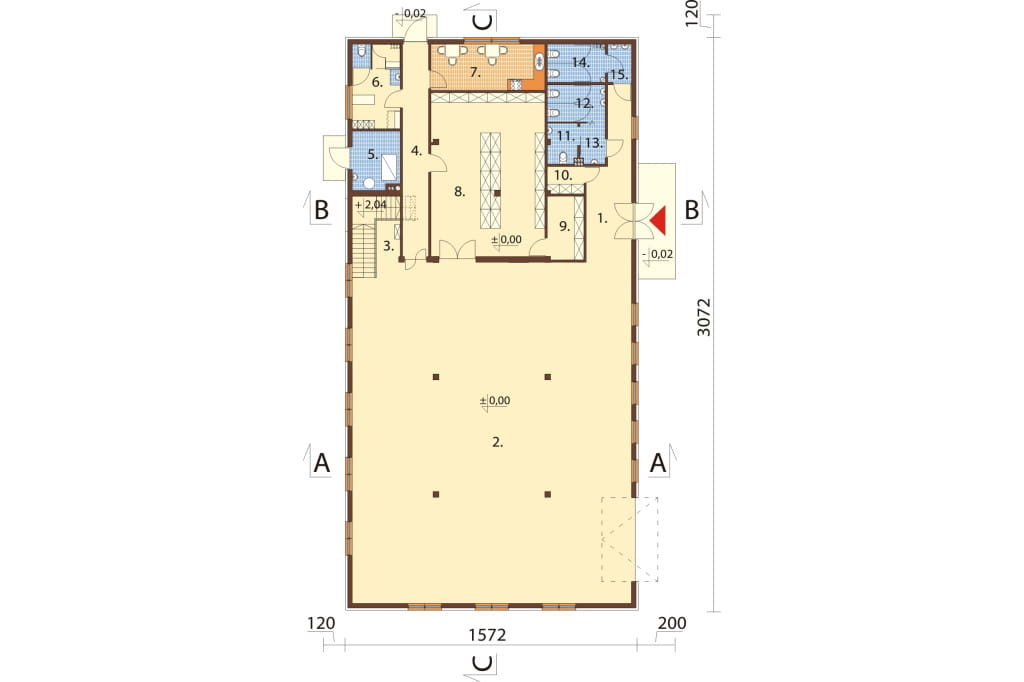

Rzut parteru

PARTER:  424,35 m2

1. Hall - 12,51 m2

2. Hala magazynowa - 273,08 m2

3. Schowek - 3,88 m2

4. Korytarz - 15,78 m2

5. Kotłownia - 7,95 m2

6. Szatnia / łazienka- 10,91 m2

7. Pomieszczenie socjalne - 15,23 m2

8. Magazyn - 53,71 m2

9 .Magazyn - 6,72 m2

10. Magazyn - 2,83 m2

11 .WC damskie / niepełnospr.- 3,48 m2

12. WC damskie - 6,42 m2

13 .Przedsionek - 2,96 m2

14. WC męskie - 6,24 m2

15 .Przedsionek - 2,65 m2

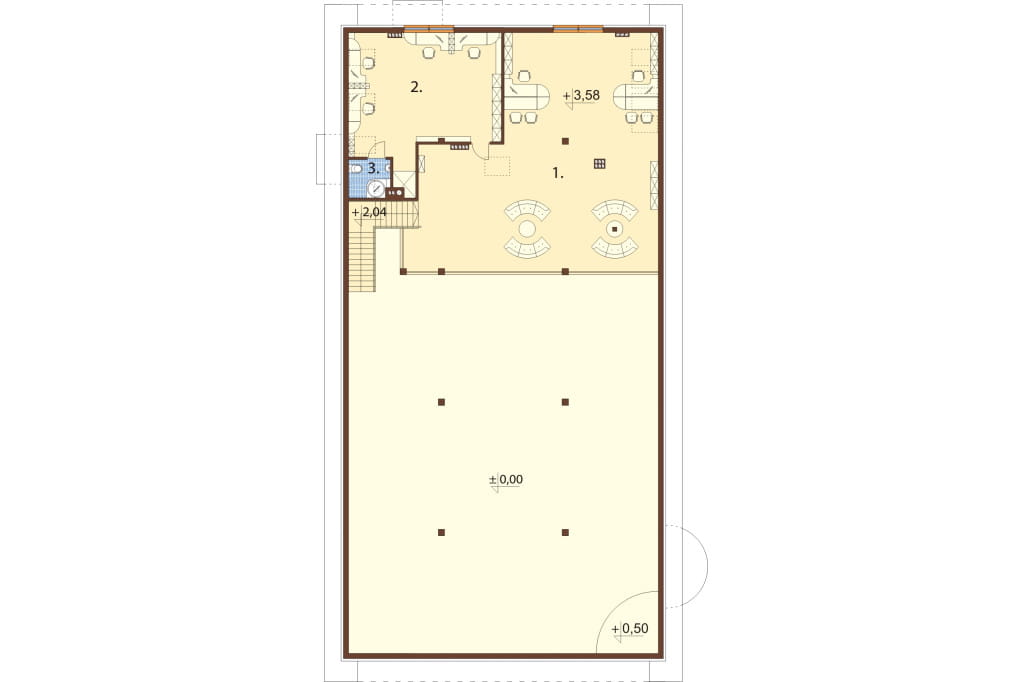

Rzut poddasza

PODDASZE:  147,65 m2 / 161,29 m2

1. Antresola - 106,30 m2/ 114,44 m2

2. Biuro - 39,00 m2/ 43,20 m2

3. Łazienka - 2,35 m2/ 3,65 m2

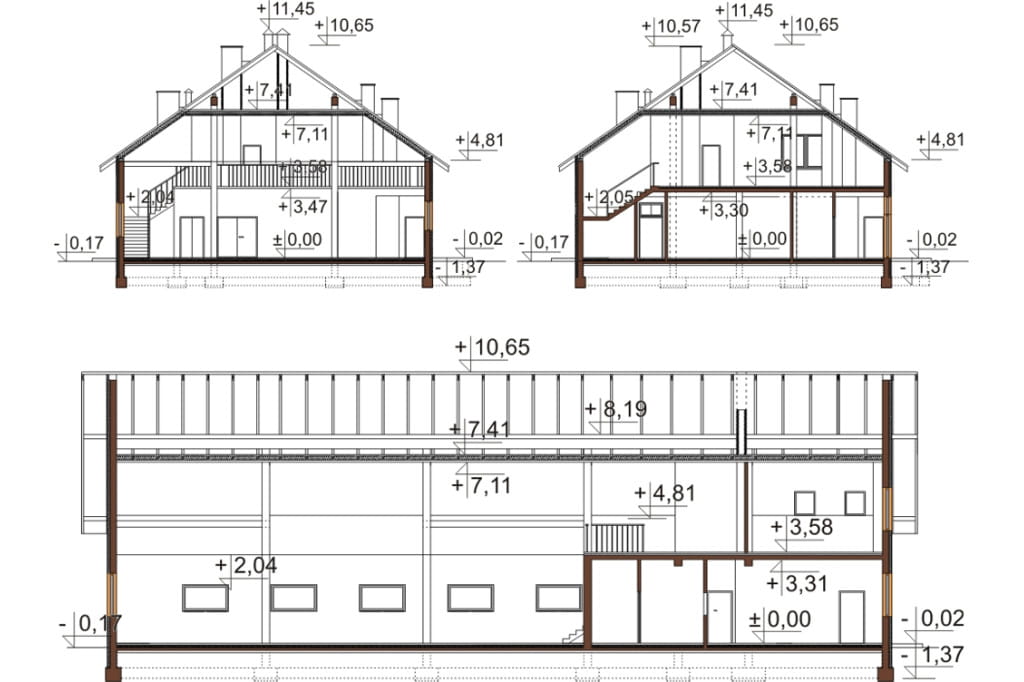

Przekrój
POWIĘKSZ PRZEKRÓJ

Projekt Hali produkcyjno-magazynowejj K-103
Budynak parterowy z częściowym poddaszem użytkowym (antresola), bez podpiwniczenia.

Technologia tradycyjna: ściany zewnętrzne - pustak Suporex 24 cm, styropian 12 cm, tynk zewnętrzny.
Strop nad zapleczem parteru: żelbetowy.
Kąt nachylenia dachu: 35°.
Ogrzewanie: kotłownia na paliwo stałe.
Program:
Parter:
Hall, hala magazynowa, schowek, korytarz, kotłownia, szatnia, zaplecze socjalne i sanitarne, 3 magazyny.
Antersola:
biuro, łazienka


 Powierzchnia zabudowy: 482.91 m²
Powierzchnia użytkowa: 571.65 m²
Kubatura: 5030.52 m³
Szerokość działki: 23.72 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 18
Kąt nachylenia dachu: 35°
Pokój na parterze: Nie
Wysokość budynku: 10.82 m
Rodzaj ogrzewania: paliwo stałe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: komercyjne, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 10 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
