Projekt Budynek gastronomiczny z zapleczem noclegowym Kod: K-110
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570
Model
Elewacje

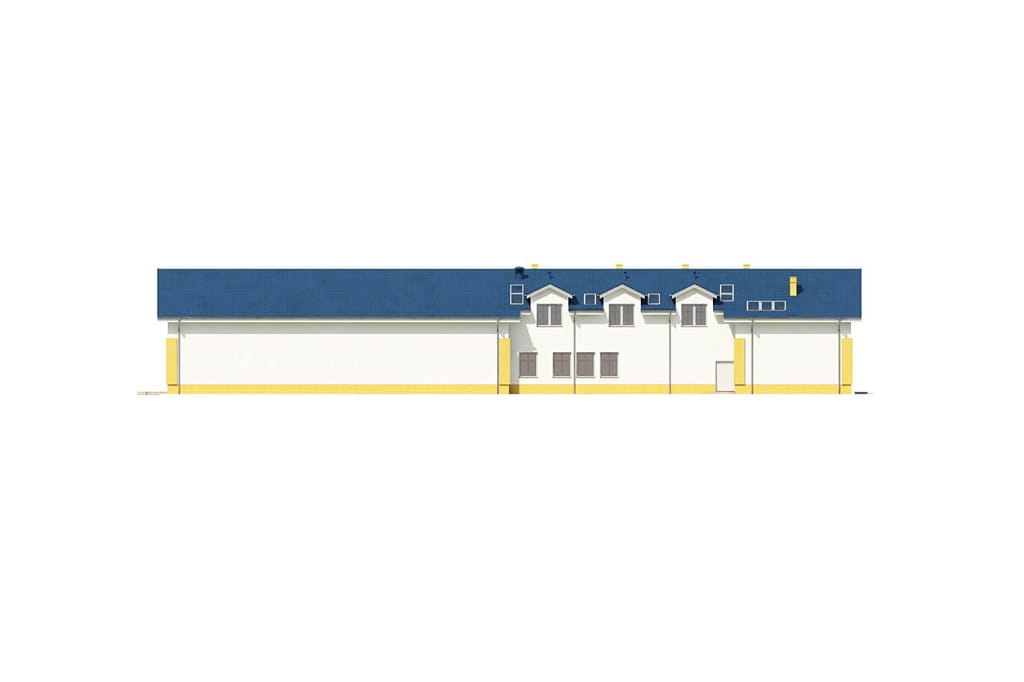

elewacja ogrodowa

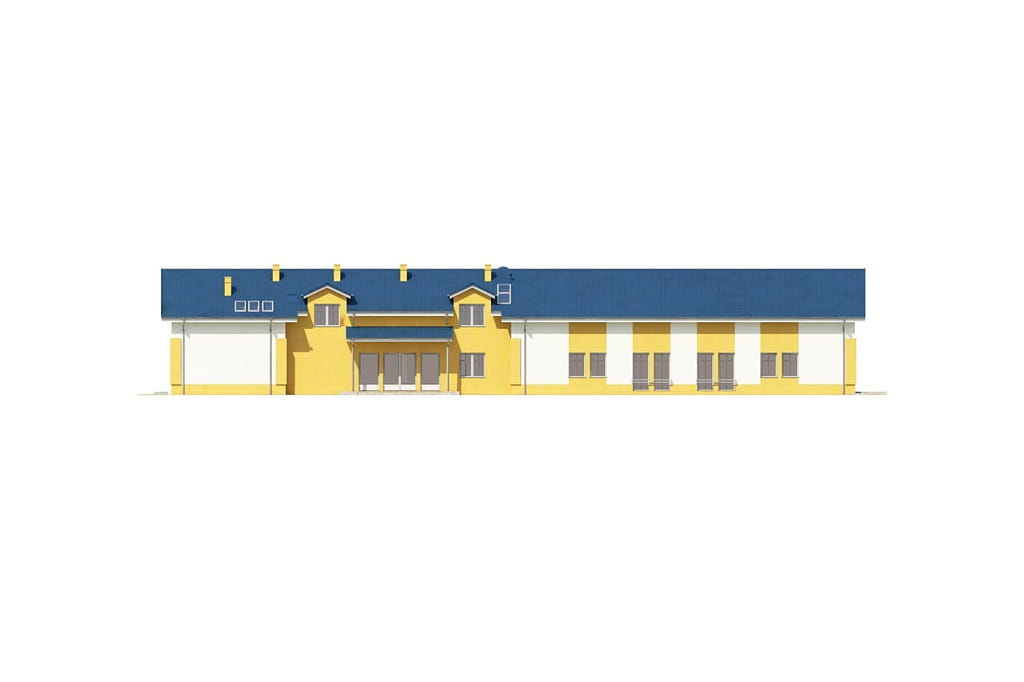

elewacja frontowa

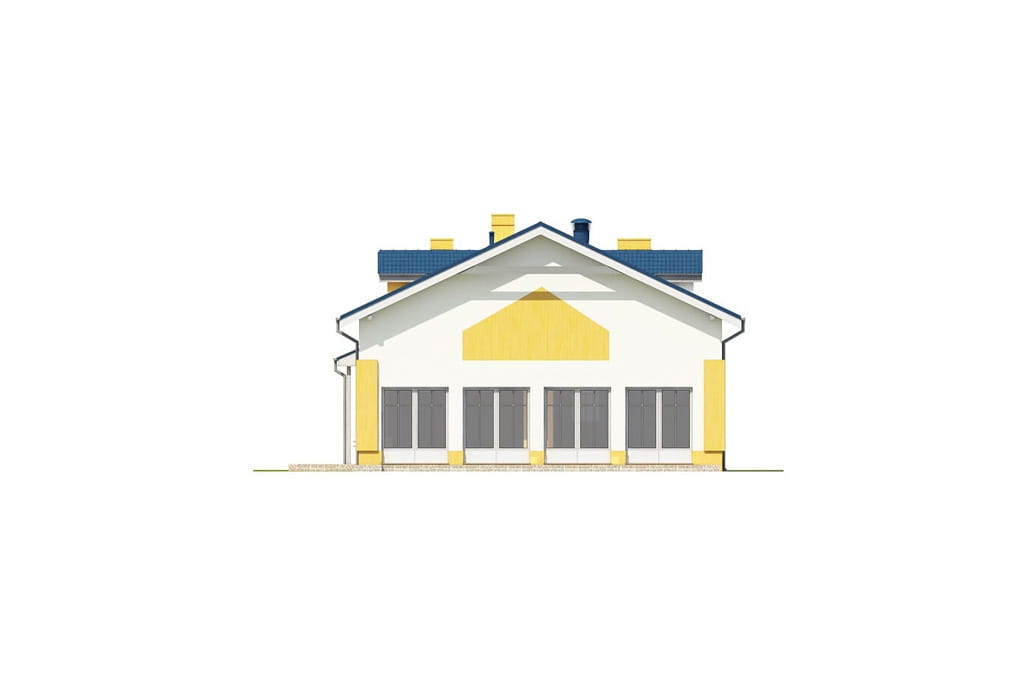

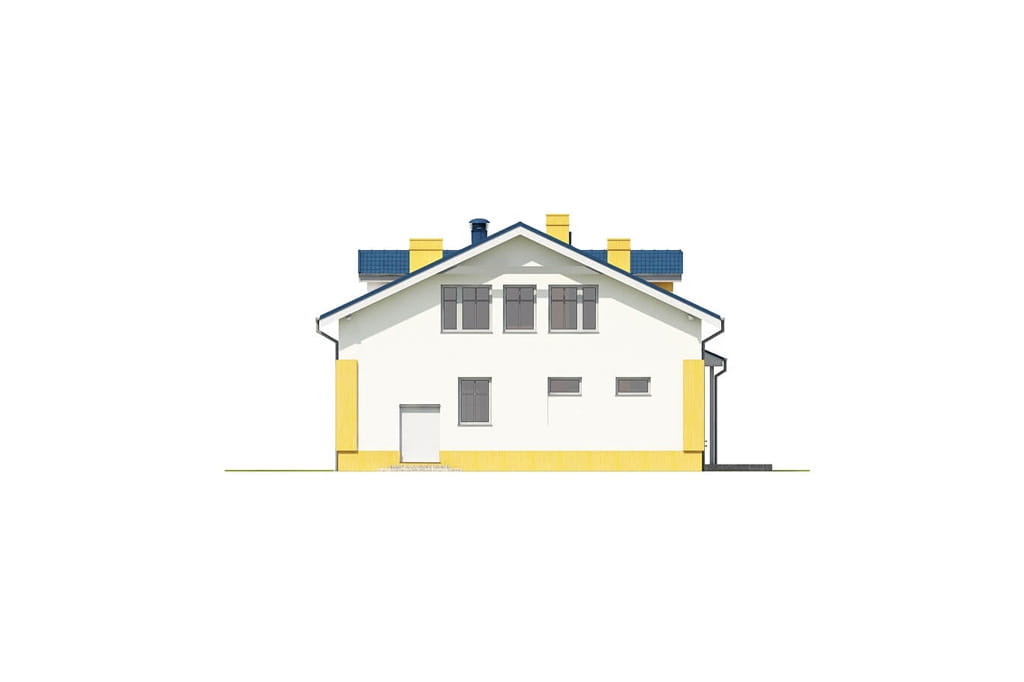

elewacja boczna
elewacja boczna

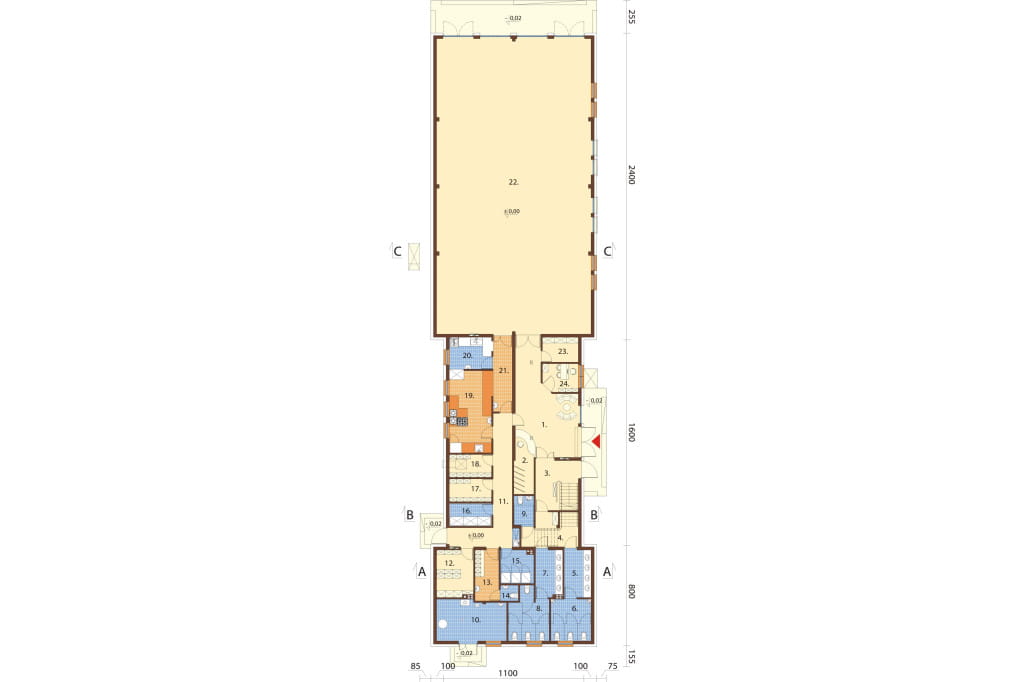

Rzut parteru

PARTER: 508,12 m2



1. Hol wejściowy 30,50 m2
2. Szatnia 7,06 m2
3. Klatka schodowa 13,46 m2
4. Korytarz 9,80 m2
5. Przedsionek - umywalka 7,58 m2
6. WC męskie 10,09 m2
7. Przedsionek - umywalka 7,50 m2
8. WC damskie 11,16 m2
9. WC dla niepełnosprawnych 3,48 m2
10. Kotłownia 16,94 m2
11. Korytarz 21,04 m2
12. Magazyn 10,29 m2
13. Pokój socjalny 7,22 m2
14. WC 1,64 m2
15. Pom. na chłodziarki 6,49 m2
16. Chłodnia 5,72 m2
17. Magazyn na napoje 5,72 m2
18. Magazyn na zasoby 5,72 m2
19. Kuchnia 20,89 m2
20. Zmywalnia 8,04 m2
21. Rozdzielnia kelnerska 8,45 m2
22. Sala bankietowa 278,26 m2
23. Magazyn na alkohol 5,30 m2
24. Biuro 5,77 m2

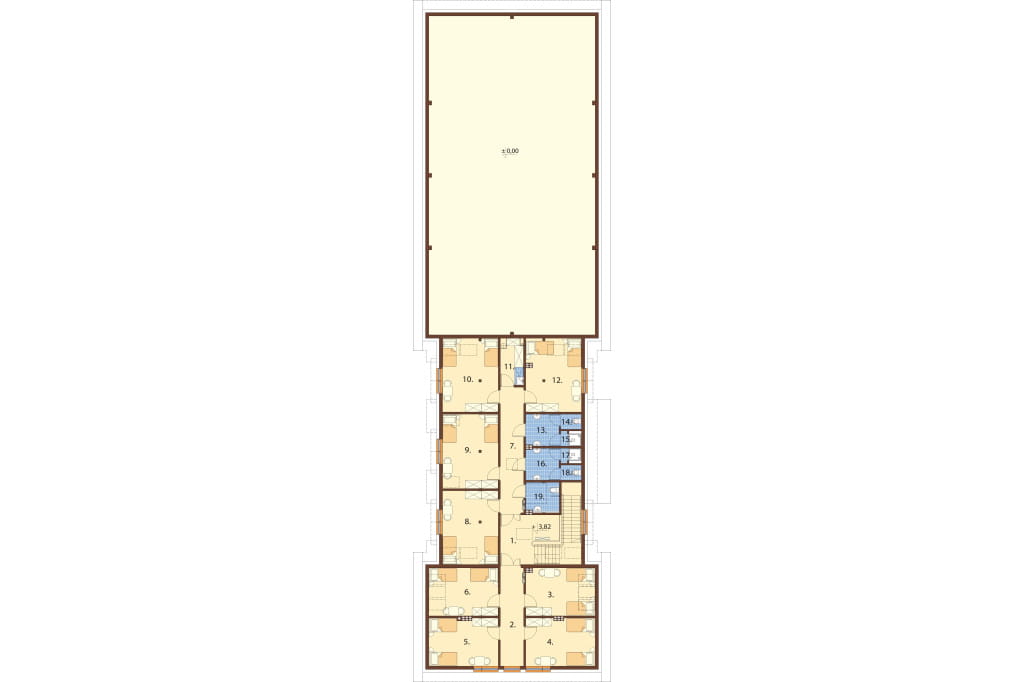

Rzut poddasza

PODDASZE: 211,18 / 226,70 m2



1. Klatka schodowa 17,95 m2
2. Korytarz 11,71 m2
3. Pokój 13,14 / 17,02 m2
4. Pokój 13,16 / 17,04 m2
5. Pokój 13,08 / 16,96 m2
6. Pokój 13,32 / 17,20 m2
7. Korytarz 15,03 m2
8. Pokój 21,29 m2
9. Pokój 21,49 m2
10. Pokój 21,29 m2
11. Pom. gospodarcze 5,57 m2
12. Pokój 21,09 m2
13. Przedsionek - umywalki 5,93 m2
14. WC 1,54 m2
15. Natrysk 1,51 m2
16. Przedsionek - umywalki 5,93 m2
17. WC 1,54 m2
18. Natrsyk 1,51 m2
19. Łazienka dla osób niepełnosprawnych 5,10 m2

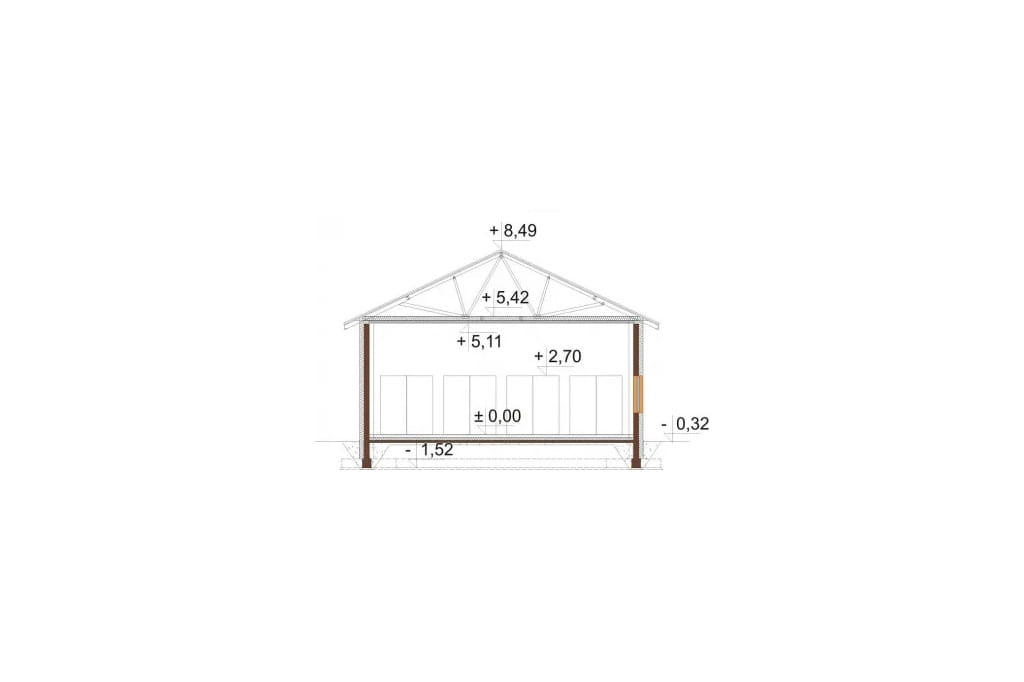

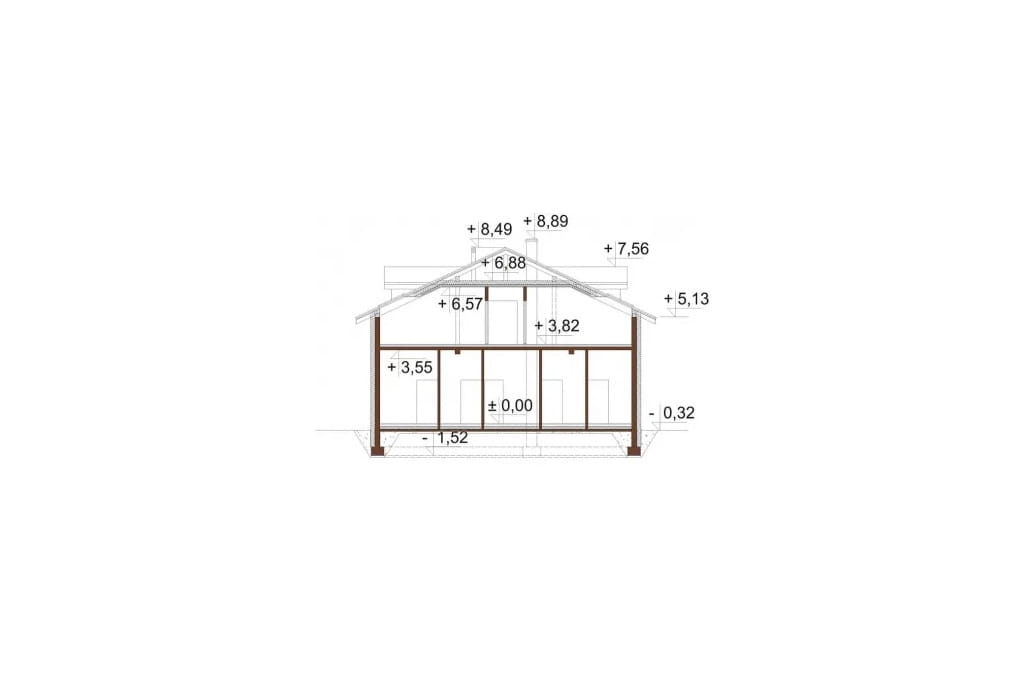

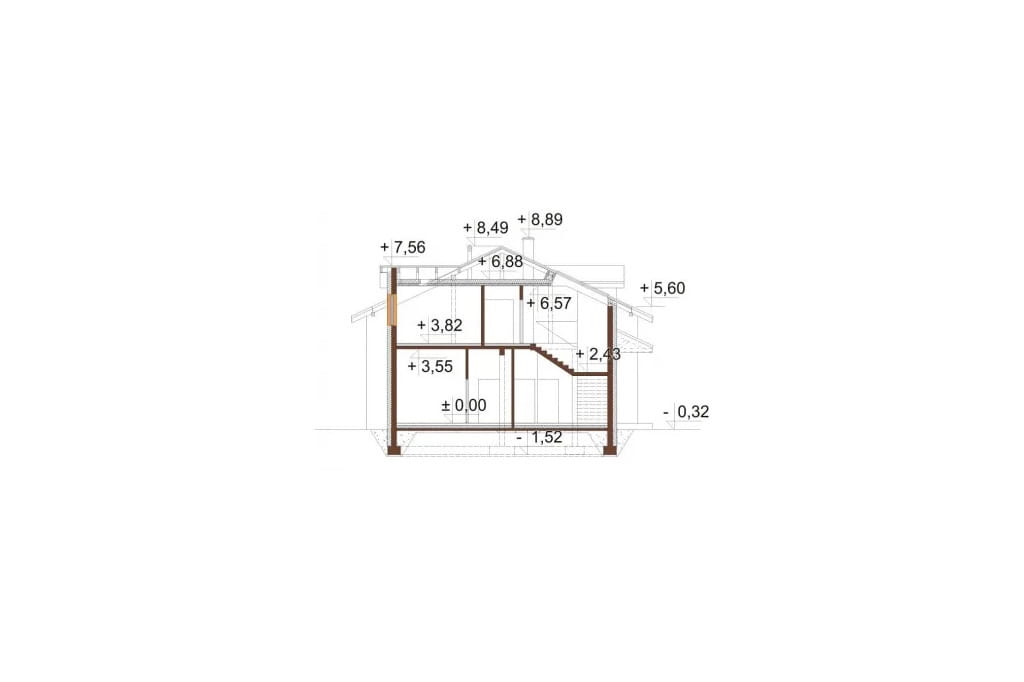

Przekrój
POWIĘKSZ PRZEKRÓJ

Projekt budynku gastronomicznego z zapleczem noclegowym K-110.
Budynek nie jest podpiwniczony i posiada: parter oraz poddasze użytkowe (nad częścią budynku). Kuchnia kateringowa.

Technologia: ściany zewnętrzne - bloczki silka 24 cm, styropian 20 cm, tynk zewnetrzny.
Stropy: żelbetowy
Kąt nachylenia dachu: 25°.
Pokrycie dachu: blacha dachówkowa. Dach nad salką bankietową wiązarowy.
Ogrzewanie: ogrzewanie z własnego źródła ciepła. Zaprojektowano kotłownię na paliwo stałe
Wentylacja: mechaniczna z odzyskiem ciepła na: sali bankietowej oraz bez odzysku w kuchni i zapleczu kuchennym. W pozostałych pomieszczeniach przewidziano wentylację grawitacyjną i wyciągową.
Program: hol z szatnią, WC damskie, WC męskie, WC dla osób niepełnosprawnych, pomieszczenia socjalne dla pracowników, magazyny, kuchnia, zmywalnia, biuro, sala bankietowa dla około 150 gości, 8 pokoi neclegowych 2 osobowych, łazienka damska z natryskiem, łazienka męska z natryskiem, pomieszczenie gospodarcze.

 Powierzchnia zabudowy: 615.91 m²
Powierzchnia użytkowa: 719.30 m²
Kubatura: 4607.38 m³
Szerokość działki: 20.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 43
Kąt nachylenia dachu: 25
Ilość pokoi: 8
Pokój na parterze: Nie
Wysokość budynku: 8.81 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 64.88 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, projekt domu weselnego, projekt budynku gastronomicznego, parterowe z poddaszem użytkowym, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekty domów weselnych
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 600PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
