Projekt Projekt prywatnego domu opieki dla osób starszych Kod: K-124
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

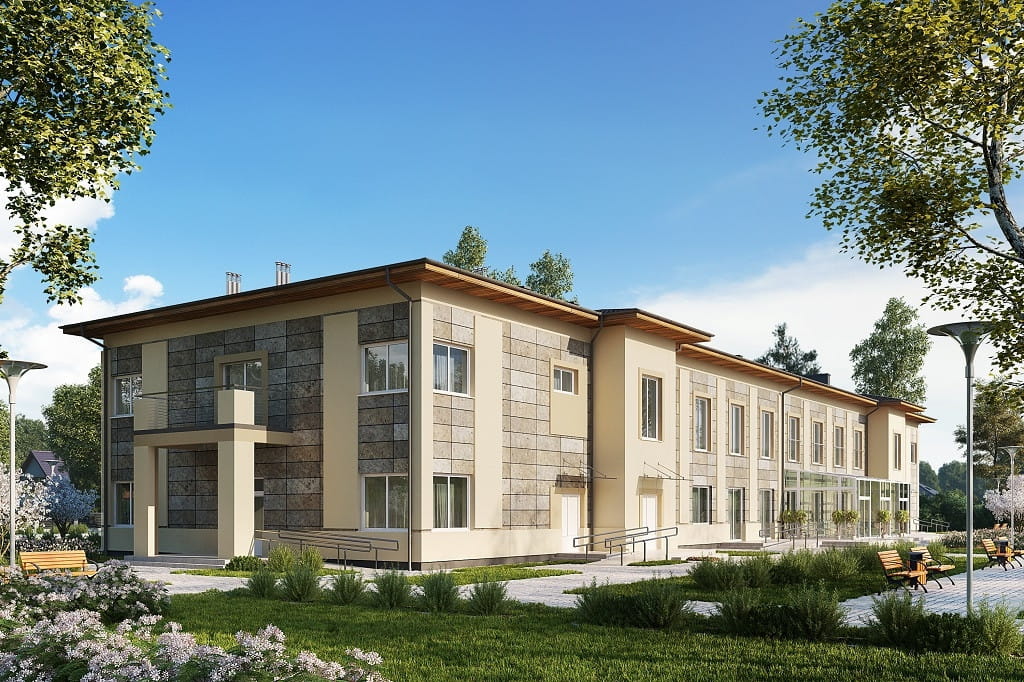

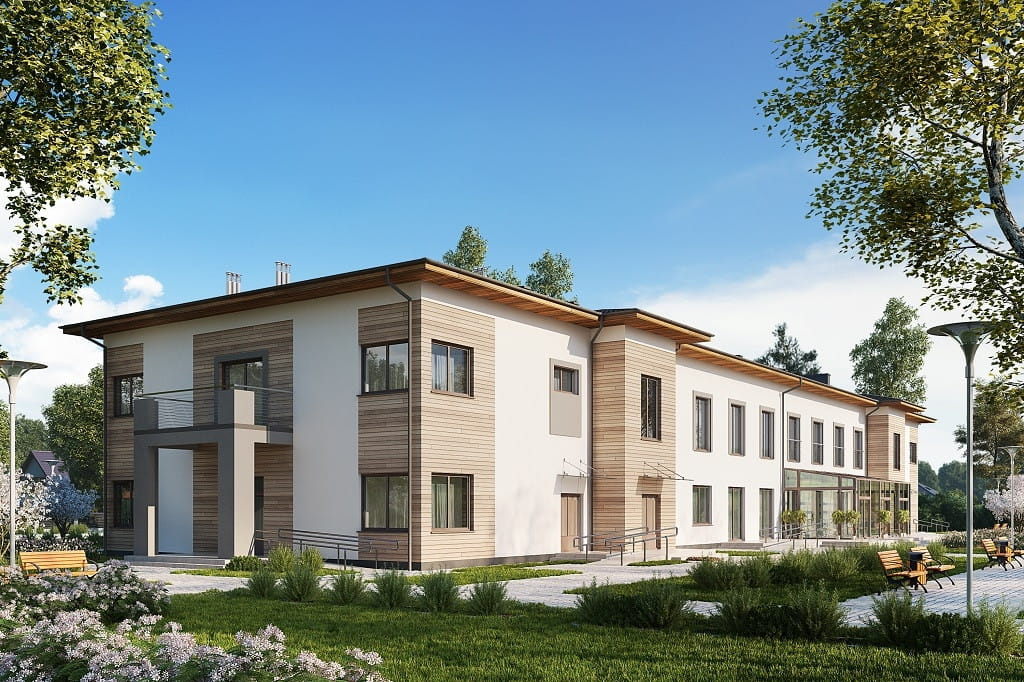

Model
Elewacje

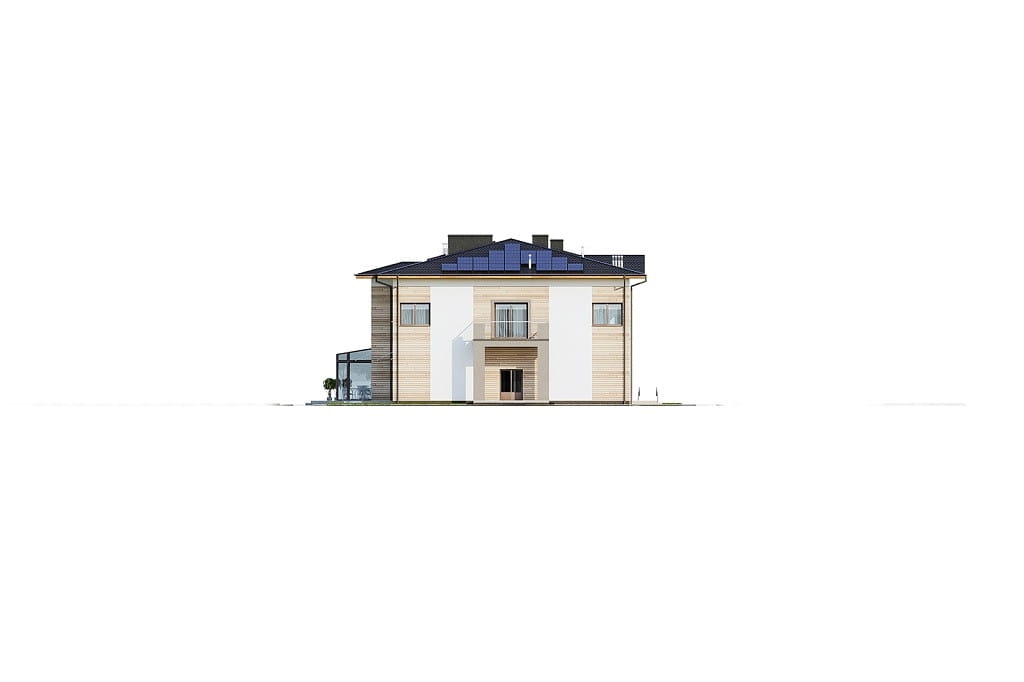

elewacja ogrodowa

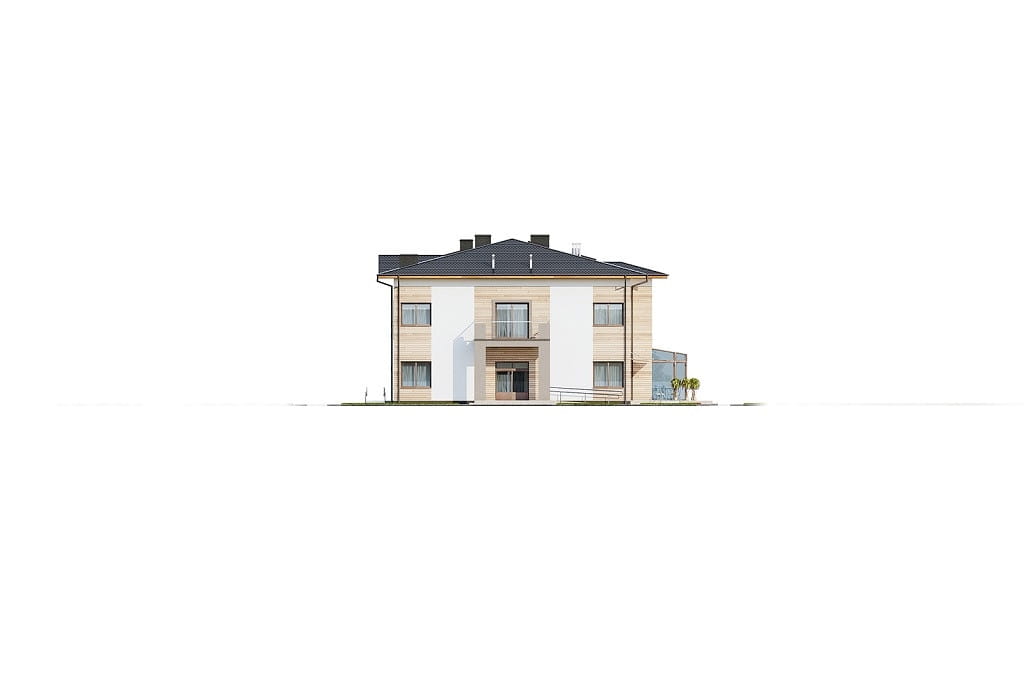

elewacja frontowa

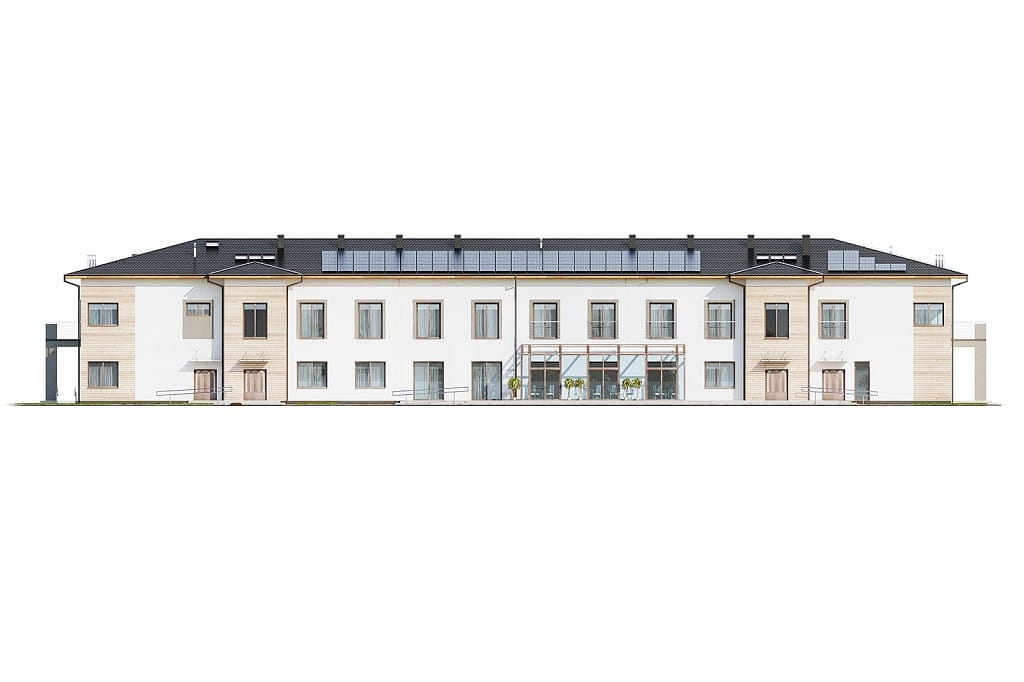

elewacja boczna

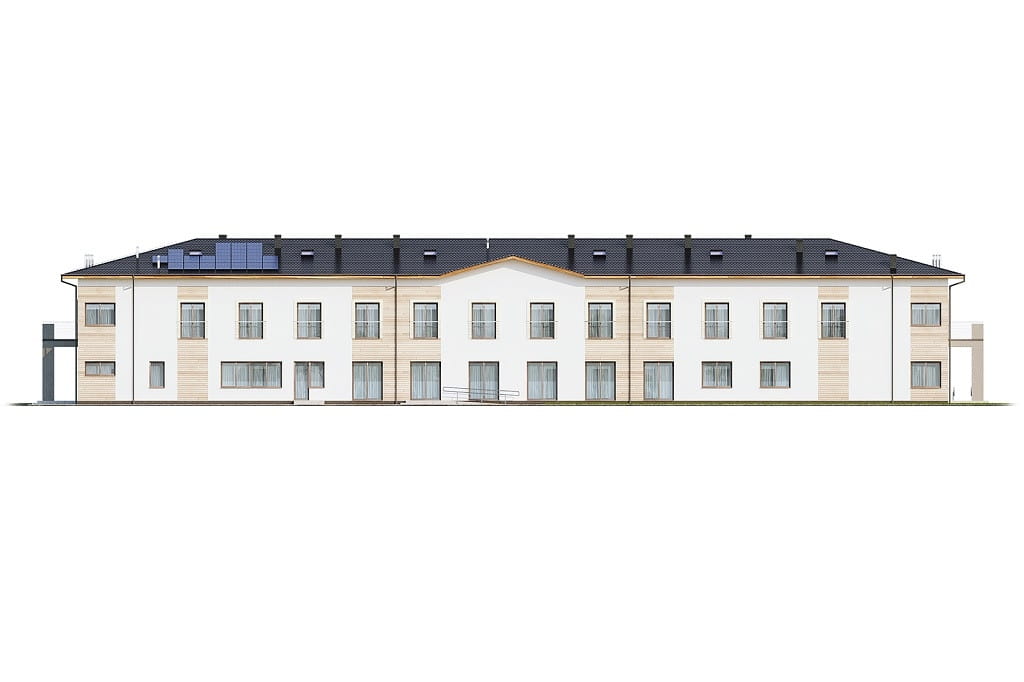

elewacja boczna

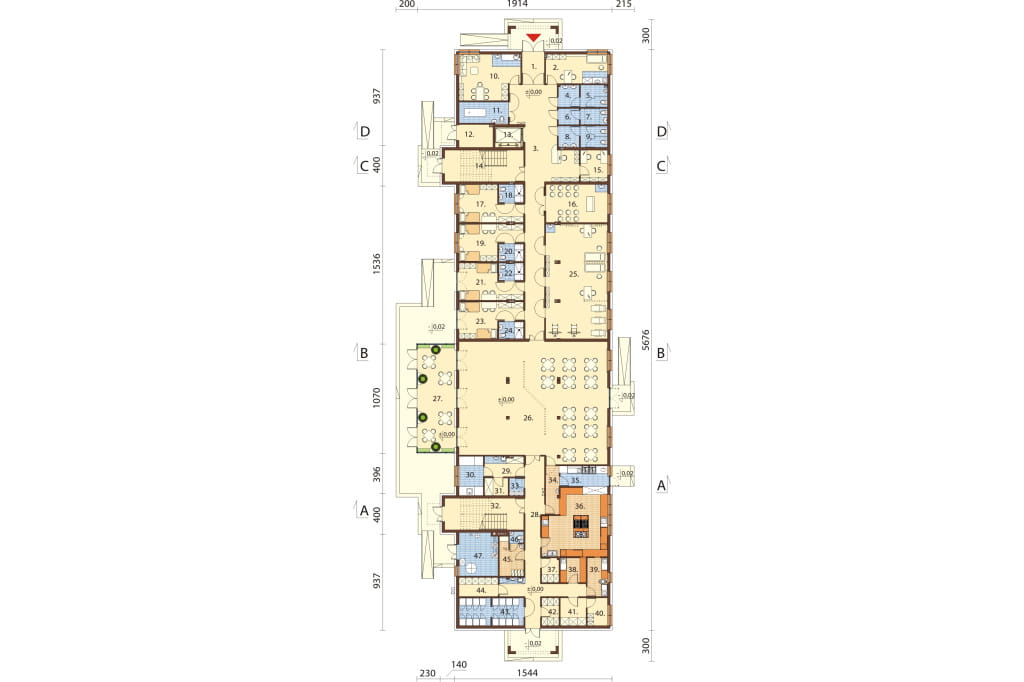

Rzut parteru

PARTER: 797,65 m2

1. Wiatrołap 6,67 m2
2. Gabinet doraź. pomocy med. 17,02 m2
3. Hall + recepcja 70,30 m2
4. Przedsionek 4,24 m2
5. WC męskie 5,58 m2
6. Przedsionek 3,11 m2
7. WC dla osób niepełnosprawnych 4,06 m2
8. Przedsionek 4,11 m2
9. WC damskie 5,37 m2
10. Pokój lekarsko - pielęgniarski 24,98 m2
11. Łazienka do mycia osób niepeł. 9,87 m2
12. Pom. techniczne 7,20 m2
13. Szyb windy 5,50 m2
14. Klatka schodowa 23,59 m2
15. Biuro 7,98 m2
16. Kaplica 22,05 m2
17. Pokój 2 osobowy 18,23 m2
18. Łazienka 4,15 m2
19. Pokój 2 osobowy 17,92 m2
20. Łazienka 3,89 m2
21. Pokój 2 osobowy 17,90 m2
22. Łazienka 3,89 m2
23. Pokój 2 osobowy 17,80 m2
24. Łazienka 3,87 m2
25. Gabinet rehab. - terap. 67,16 m2
26. Świetlica / jadalnia 165,96 m2
27. Ogród zimowy 37,79 m2
28. Korytarz 36,36 m2
29. Korytarz 7,35 m2
30. Pralnia podręczna 8,89 m2
31. Magazyn bielizny czystej 3,80 m2
32. Klatka schodowa 23,59 m2
33. Pom. gosp. 2,31 m2
34. Rozdzielnia kelnerska 5,88 m2
35. Zmywalnia 8,99 m2
36. Kuchnia 38,05 m2
37. Magazyn 3,90 m2
38. Obróbka mięsa 5,90 m2
39. Obróbka warzyw / jaj 7,25 m2
40. Magazyn 5,21 m2
41. Magazyn 6,69 m2
42. Magazyn 4,46 m2
43. Pom. chłodziarek / zamrażarek 16,69 m2
44. Magazyn 6,97 m2
45. Pom. socjalne dla prac. kuchni 7,91 m2
46. WC 1,49 m2
47. Kotłownia 15,77 m2

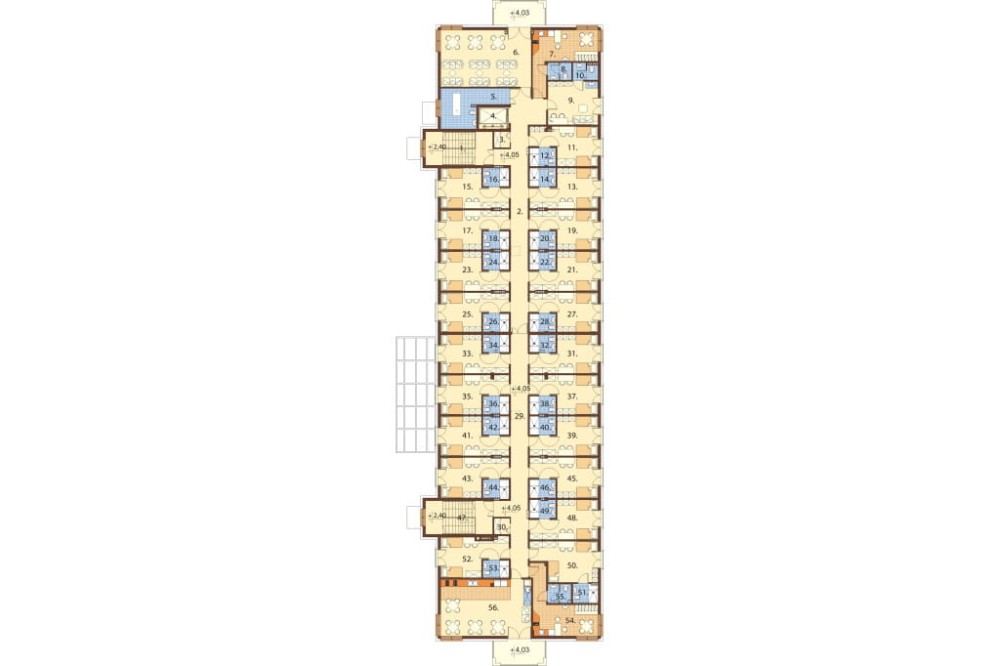

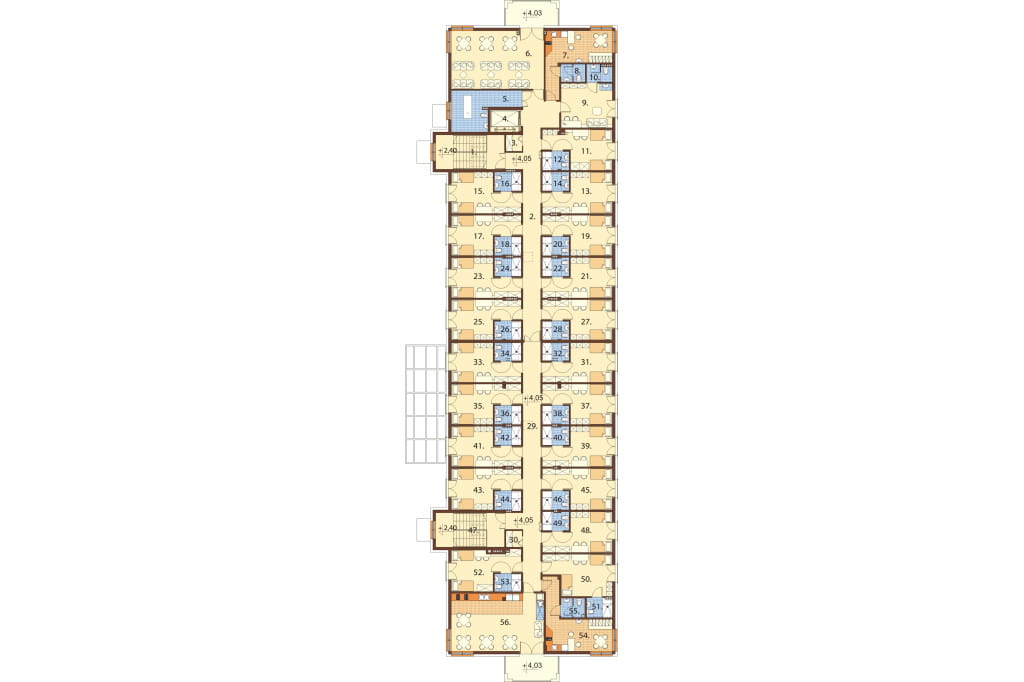

Rzut poddasza

PODDASZE: 730,13 m2

1. Klatka schodowa 14,16 m2
2. Korytarz 41,46 m2
3. Szafa na bieliznę brudną 2,07 m2
4. Szyb windy 5,52 m2
5. Łazienka do mycia osób niepeł. 16,33 m2
6. Pokój odwiedzin / gościnny 43,38 m2
7. Pokój socjal. personelu pomoc. 21,10 m2
8. WC 3,30 m2
9. Dyżurka pielęgniarska 18,15 m2
10. Łazienka 3,28 m2
11. Pokój 2 osobowy 17,85 m2
12. Łazienka 3,95 m2
13. Pokój 2 osobowy 18,42 m2
14. Łazienka 3,95 m2
15. Pokój 2 osobowy 18,42 m2
16. Łazienka 3,95 m2
17. Pokój 2 osobowy 17,88 m2
18. Łazienka 3,87 m2
19. Pokój 2 osobowy 17,88 m2
20. Łazienka 3,88 m2
21. Pokój 2 osobowy17,87 m2
22. Łazienka 3,88 m2
23. Pokój 2 osobowy 17,85 m2
24. Łazienka 3,87 m2
25. Pokój 2 osobowy 17,74 m2
26. Łazienka 3,87 m2
27. Pokój 2 osobowy 17,76 m2
28. Łazienka 3,87 m2
29. Korytarz 37,15 m2
30. Szafa na bieliznę czystą 2,07 m2
31. Pokój 2 osobowy 17,65 m2
32. Łazienka 3,77 m2
33. Pokój 2 osobowy 17,65 m2
34. Łazienka 3,77 m2
35. Pokój 2 osobowy 17,84 m2
36. Łazienka 3,88 m2
37. Pokój 2 osobowy 17,84 m2
38. Łazienka 3,88 m2
39. Pokój 2 osobowy 17,91 m2
40. Łazienka 3,88 m2
41. Pokój 2 osobowy 17,89 m2
42. Łazienka 3,88 m2
43. Pokój 2 osobowy 18,43 m2
44. Łazienka 4,03 m2
45. Pokój 2 osobowy 18,45 m2
46. Łazienka 3,93 m2
47. Klatka schodowa 14,16 m2
48. Pokój 2 osobowy 18,18 m2
49. Łazienka 3,88 m2
50. Pokój 2 osobowy 20,21 m2
51. Łazienka 3,91 m2
52. Pokój 2 osobowy 18,20 m2
53. Łazienka 3,71 m2
54. Pokój socjalny personelu med. 21,93 m2
55. WC 3,45 m2
56. Kuchnia pomocnicza 43,13 m2

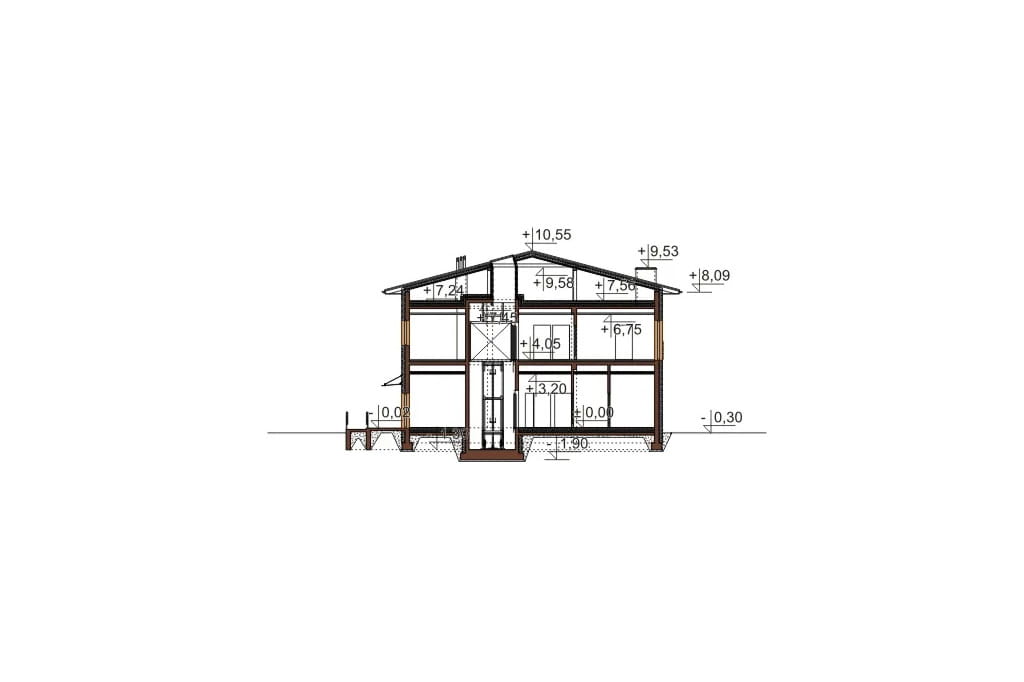

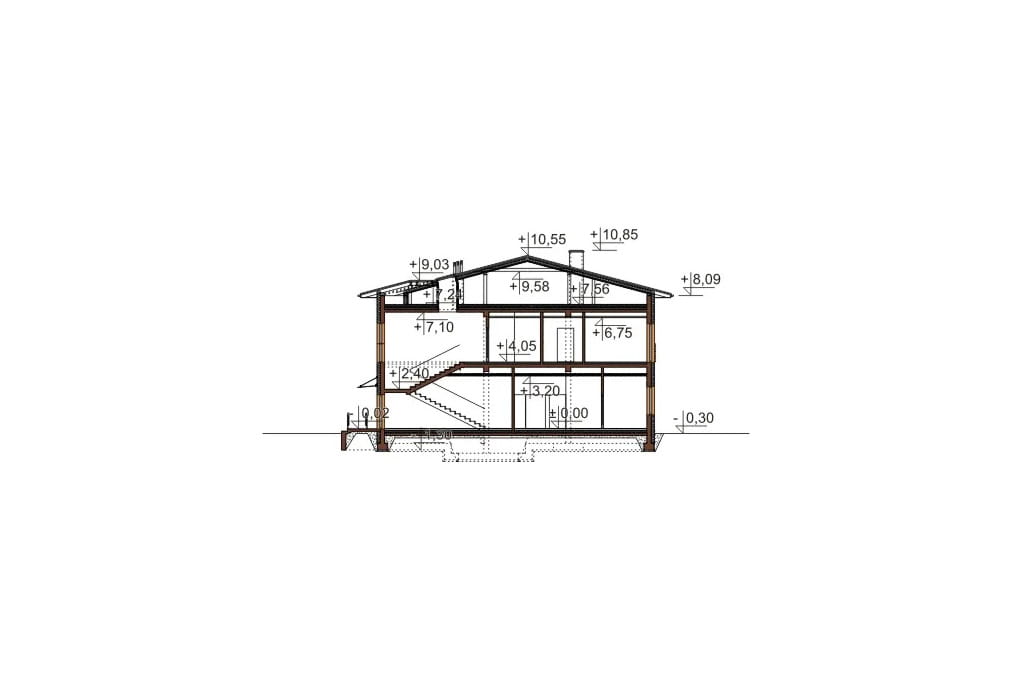

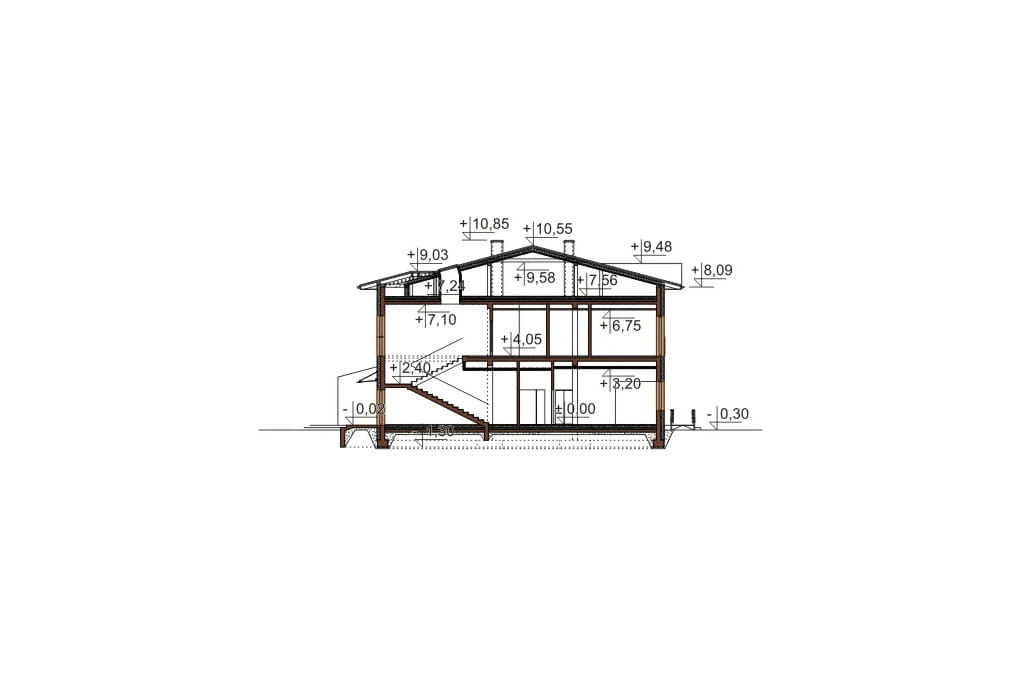

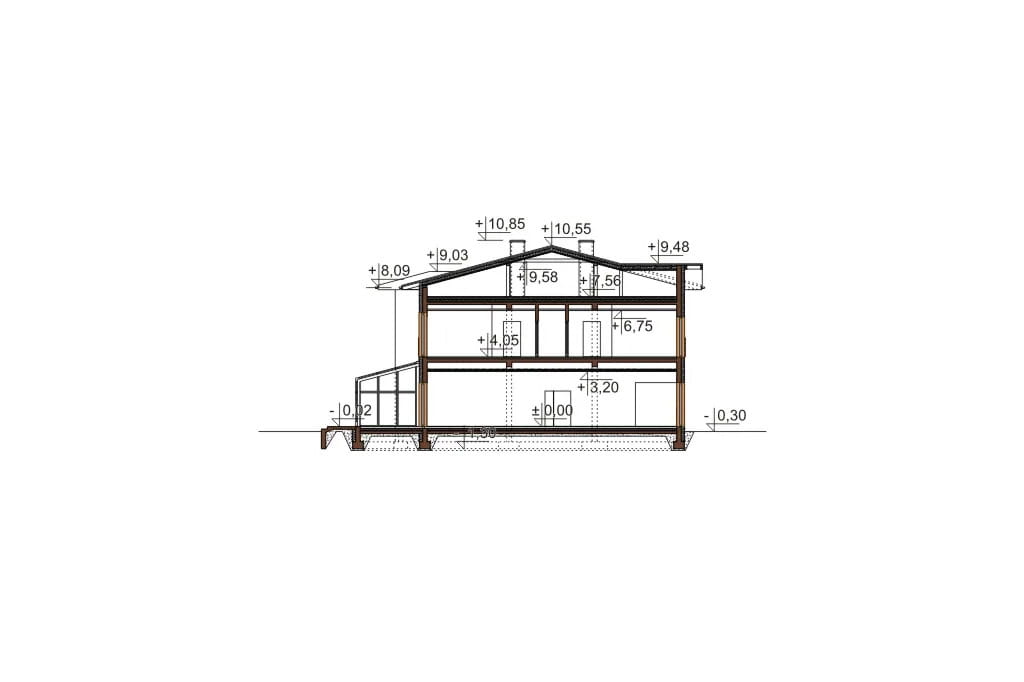

Przekrój
POWIĘKSZ PRZEKRÓJ

Projekt budynku prywatnego domu opieki dla osób starszych K-124
Budynek piętrowy, niepodpiwniczony i bez garażu. Obiekt przystosowany jest dla osób niepełnosprawnych.
Przewidywane zatrudnienie - około 20 osób (lub więcej w zależności od potrzeb).
Przewidywana ilość miejsc w pokojach - 48 osób w 24 pokojach 2 osobowych.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 20 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 15°
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 1070,24 m2
Program:
Parter: gabinet doraźnej pomocy medycznej, recepcja, WC, męskie, WC damskie, WC dla osób niepełnosprawnych, pokój lekarsko - pielęgniarski, łazienka do mycia osób niepełnosprawnych, pomieszczenie techniczne, biuro, kaplica, 4 pokoje dwuosobowe z łazienką, gabinet rehabilitacyjno-terapeutyczny, świetlica / jadalnia, ogród zimowy, 5 magazynów, pomieszczenia techniczne, kotłownia.
Piętro: szafa z bielizną brudną, łazienka do mycia osób niepełnosprawnych, pokój socjalny personelu pomocniczego, dyżurka pielęgniarska, 20 pokoi dwuosobowych z łazienkami, pokój socjalny personelu medycznego.




 Powierzchnia zabudowy: 927.16 m²
Powierzchnia użytkowa: 1527.78 m²
Kubatura: 8786.80 m³
Szerokość działki: 27.14 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 103
Kąt nachylenia dachu: 15°
Ilość pokoi: 23
Pokój na parterze: Tak
Wysokość budynku: 10.85 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 46.66 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt hotelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
