Projekt Budynek mieszkalno - gospodarczy Kod: ZG-102
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

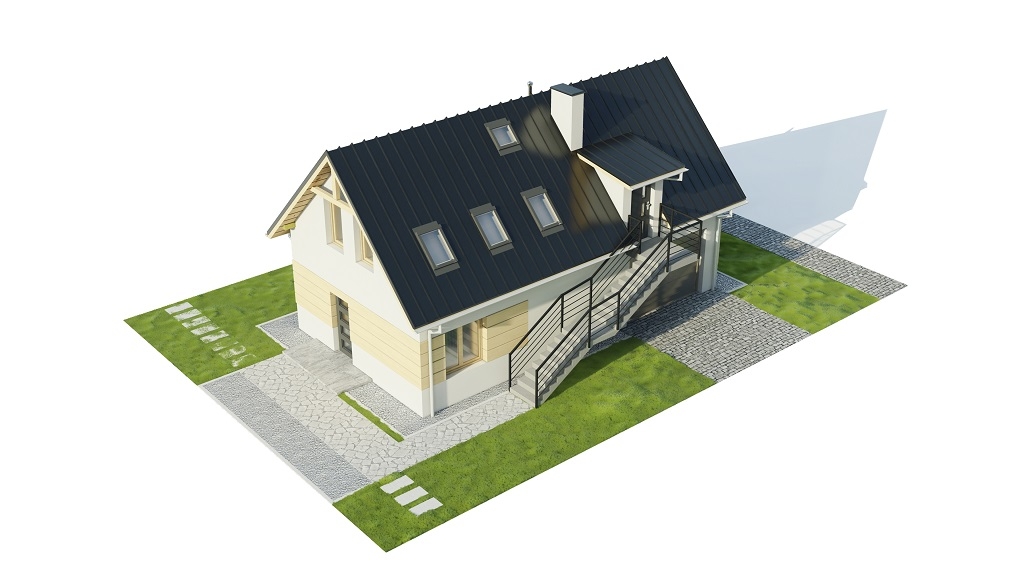

Model

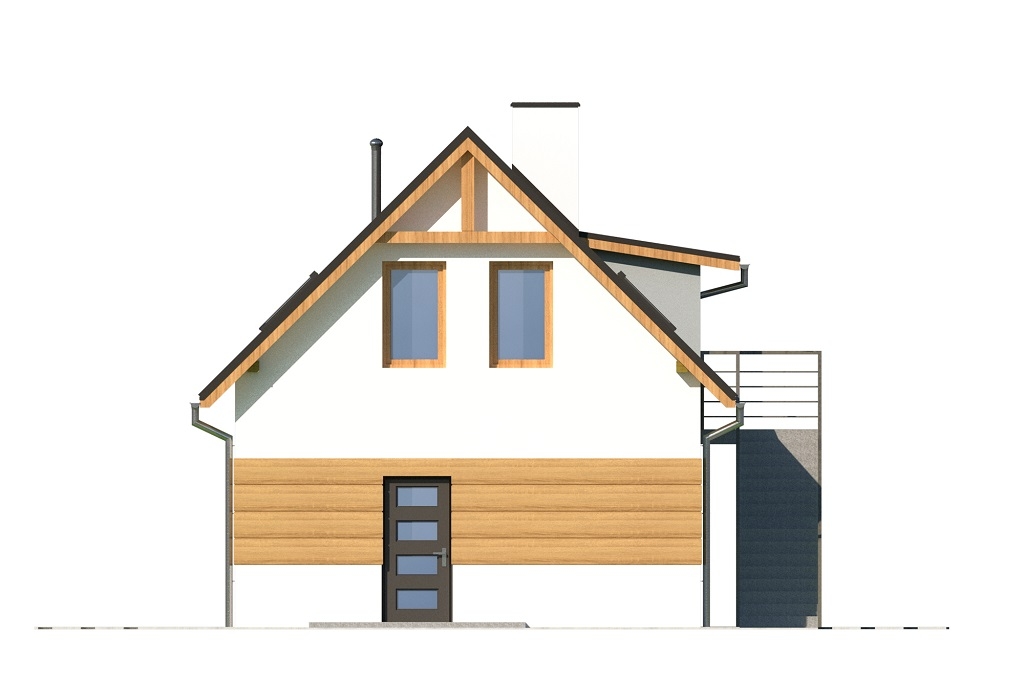

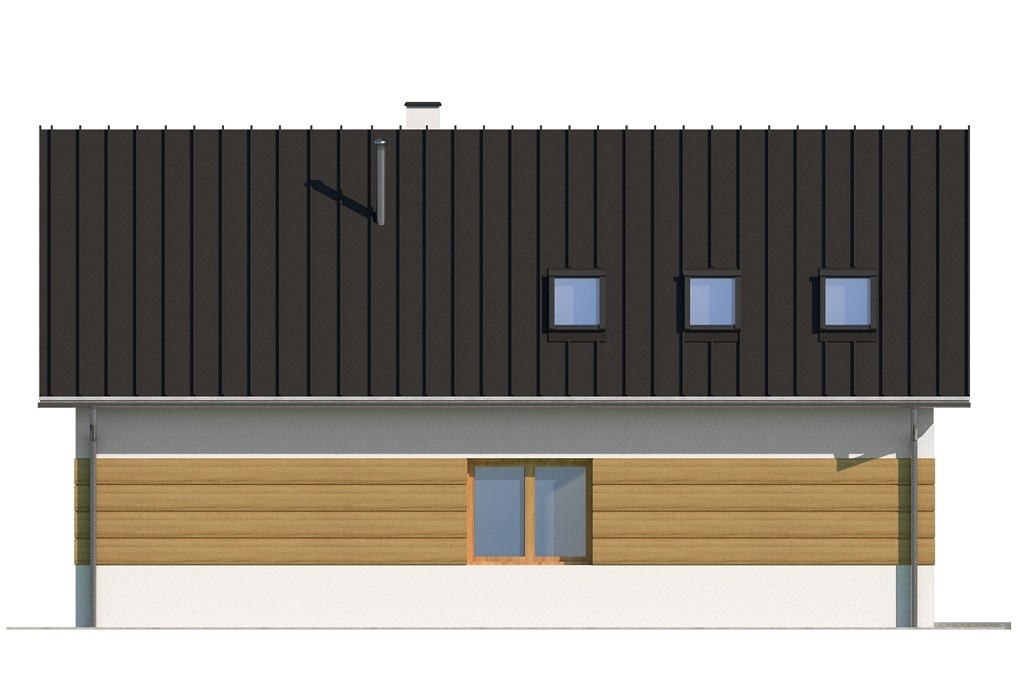

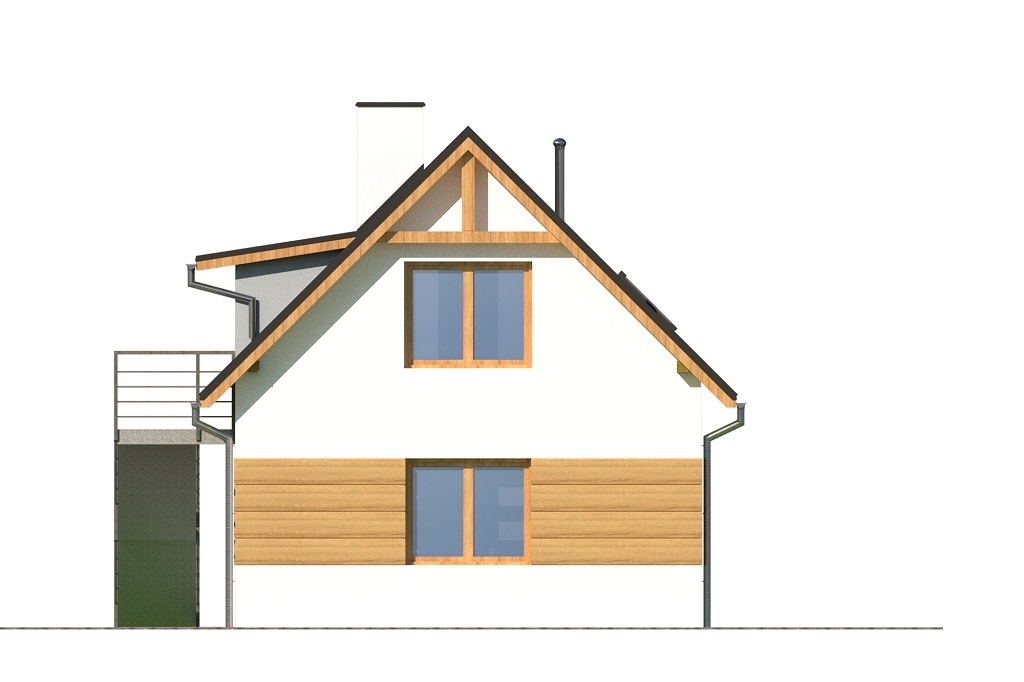

Elewacje
elewacja ogrodowa

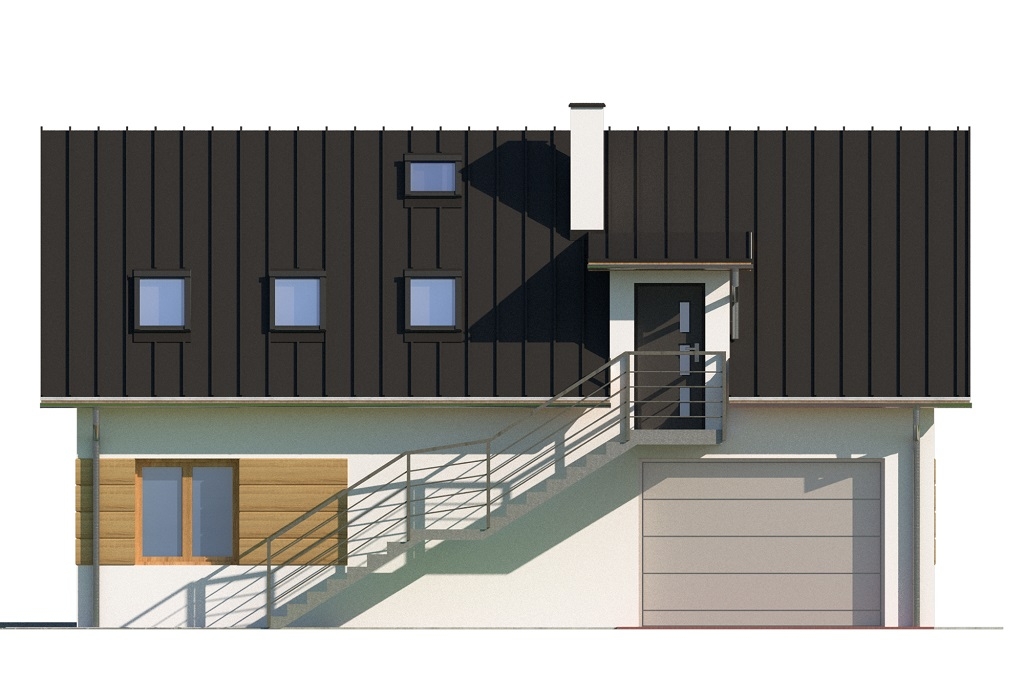

elewacja frontowa
elewacja boczna
elewacja boczna

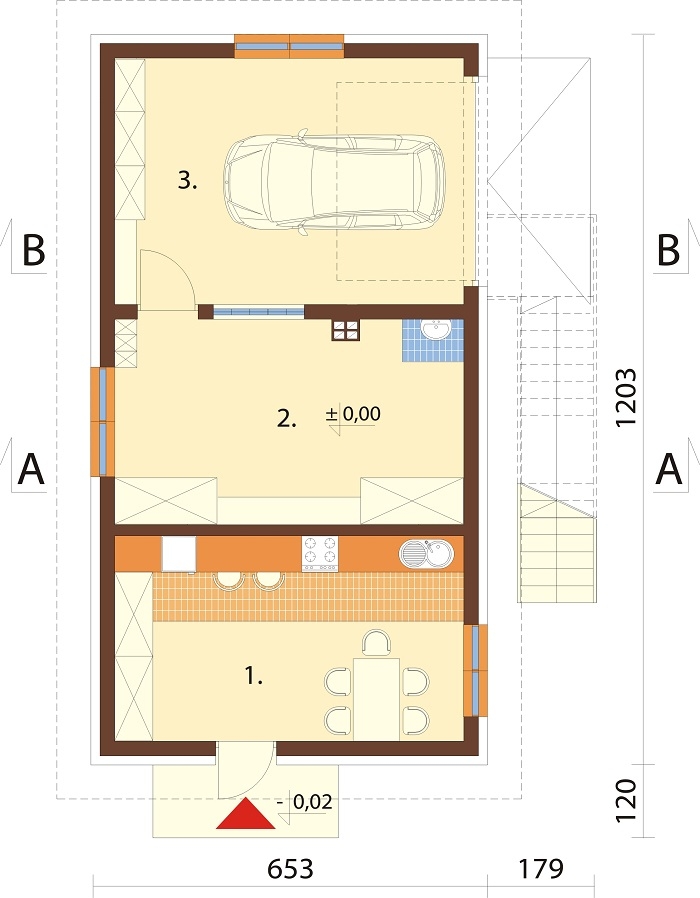

Rzut parteru

PARTER: 61,2 m2

1. Kuchnia 19,2 m2
2. Warsztat 19,0 m2
3. Garaż 23,0 m2
zobacz rysunek szczegółowy

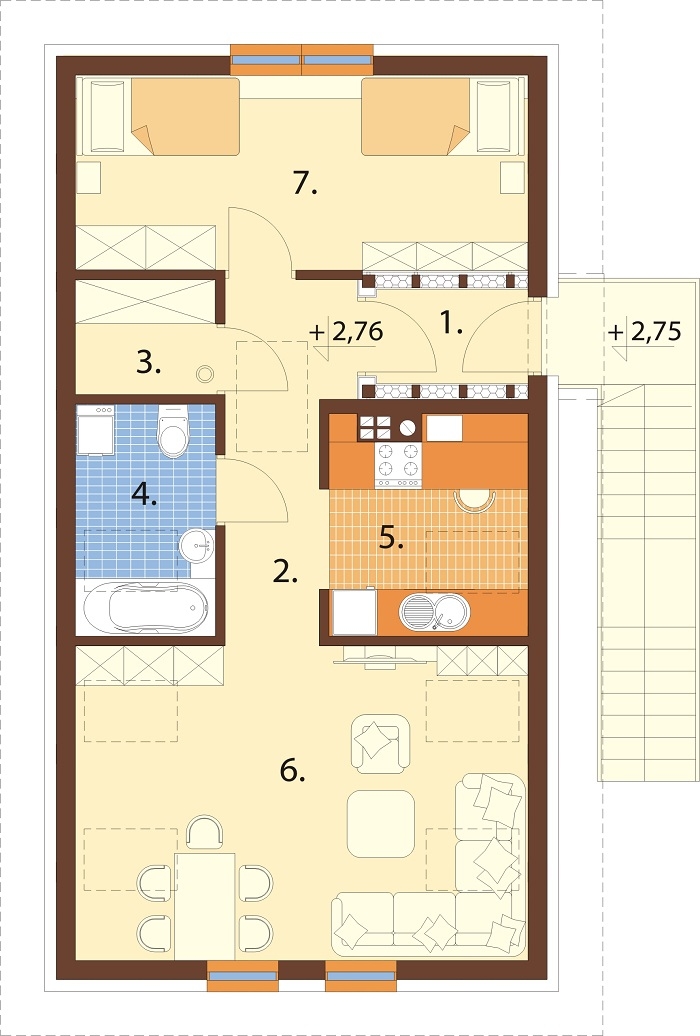

Rzut poddasza

PODDASZE: 41,3 / 58,8 m2

1. Wiatrołap 2,3 m2
2. Hall 6,2 m2
3. Garderoba 1,1 / 2,5 m2
4. Łazienka 2,3 / 5,1 m2
5. Kuchnia 4,3 / 6,0 m2
6. Pokój 15,5 / 22,7 m2
7. Pokój 9,6 / 14,0 m2

zobacz rysunek szczegółowy

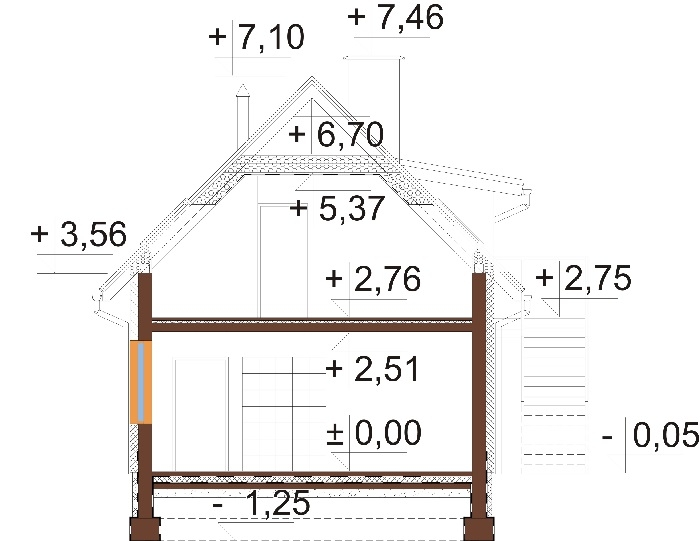

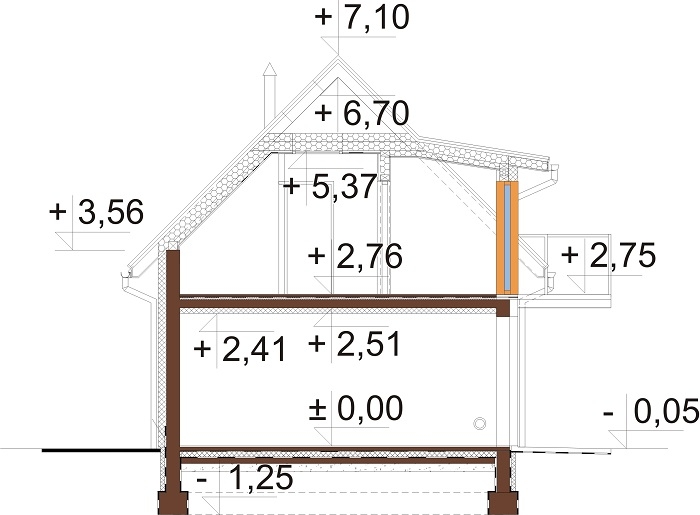

Przekrój





Projekt budynku mieszkalno - gospodarczego ZG-102
Obiekt jest budynkiem parterowym z poddaszem użytkowym bez podpiwniczenia. W budynku zaprojektowano zewnętrzne stalowe schody prowadzące do strefy mieszkalnej zlokalizowanej na poddaszu.
Na parterze zaprojektowano kuchnię letniskową z osobnym wejściem. W drugiej części parteru wydzielono garaż z pomieszczeniem pod warsztat.

Technologia: tradycyjna
Ściany zewnętrzne: pustak z betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 45°
Ogrzewanie: pompa ciepła powietrze woda do co i cwu
Wentylacja: grawitacyjna
Pokrycie dachu: blachodachówka
Wysokość ścianki kolankowej: 0,87 m
Powierzchnia dachu: 135,37 m2
Program:
Parter: kuchnia letniskowa, warsztat, garaż jednostanowiskowy
Poddasze: wiatrołap, hall, garderoba, łazienka, kuchnia, 2 pokoje

W budynku zaprojektowano instalację fotowoltaiczną o mocy 4,9 kWp generującą prąd na potrzeby zasilania pompy ciepła.

 Powierzchnia zabudowy: 78.55 m²
Powierzchnia użytkowa: 102.50 m²
Kubatura: 433.57 m³
Szerokość działki: 14.53 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 10
Kąt nachylenia dachu: 45°
Ilość pokoi: 2
Pokój na parterze: Nie
Wysokość budynku: 7.15 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 0.00 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: mieszkalne z funkcją usługowo-handlową, parterowe z poddaszem mieszkalnym, projekty domów, parterowe z poddaszem użytkowym, projekt domu, z fotowoltaiką
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Dagmara Chromniak
CENA 3 EGZ. PROJEKTU 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
