Projekt DOM OPIEKI Kod: K-130
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

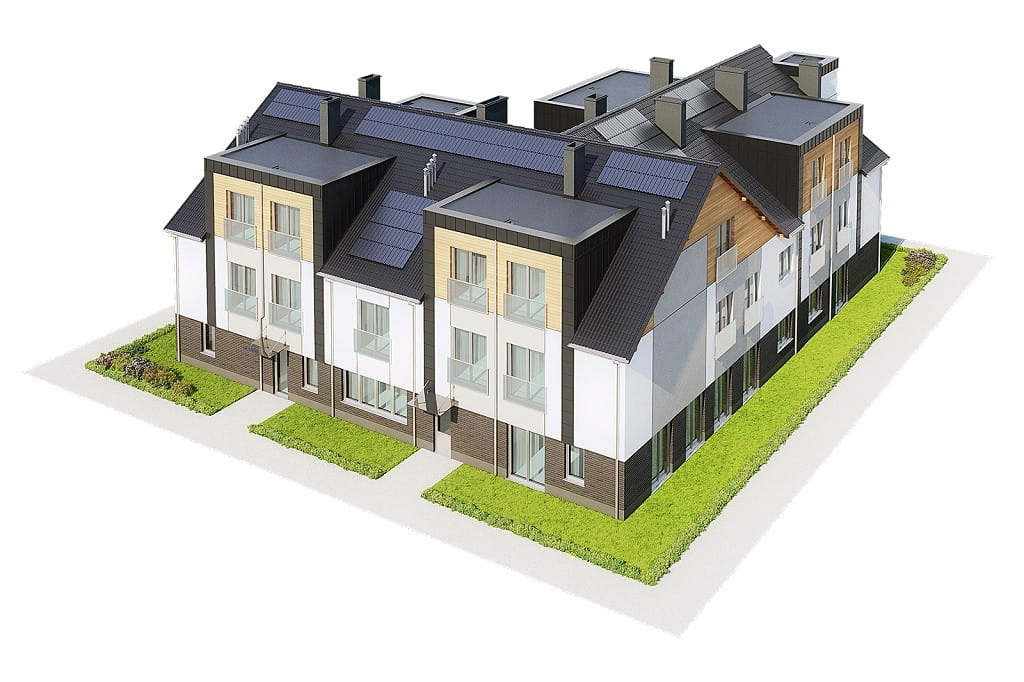

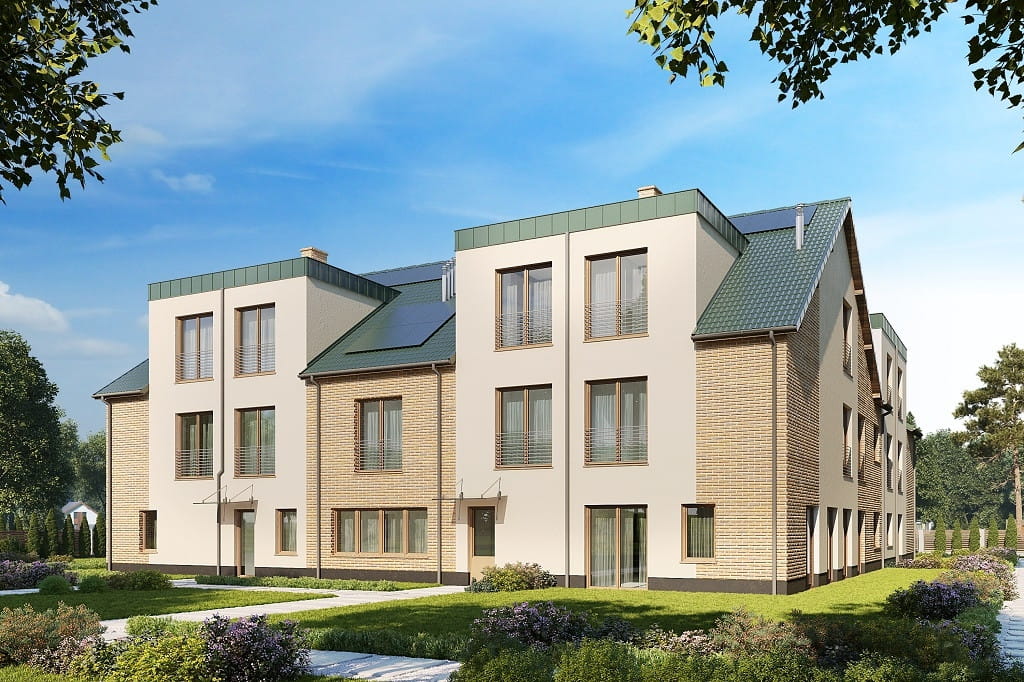

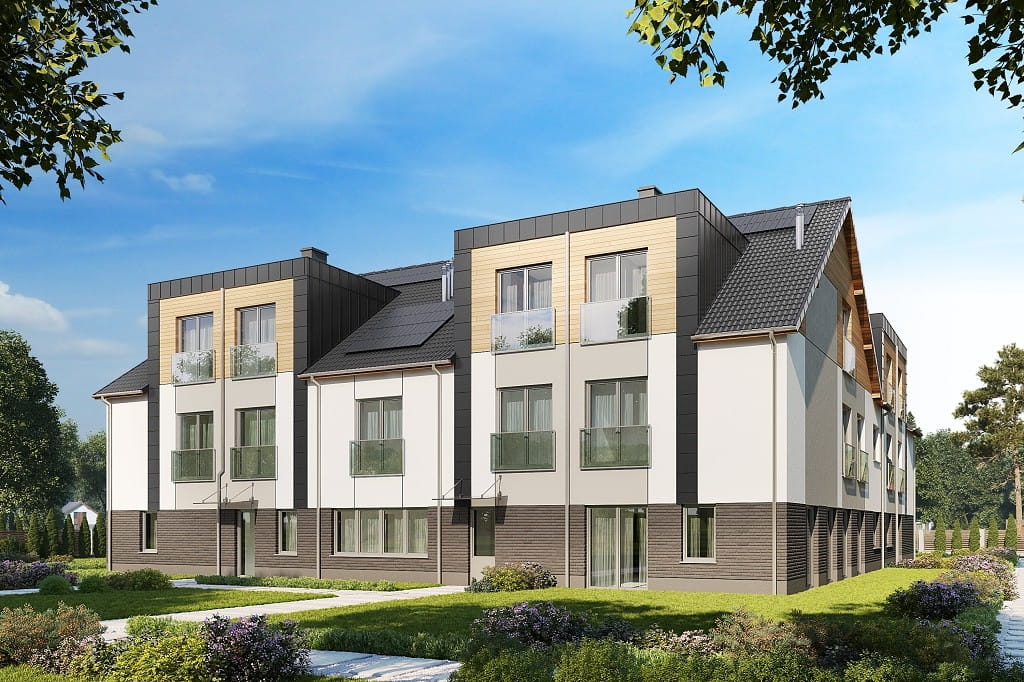

Model
Elewacje

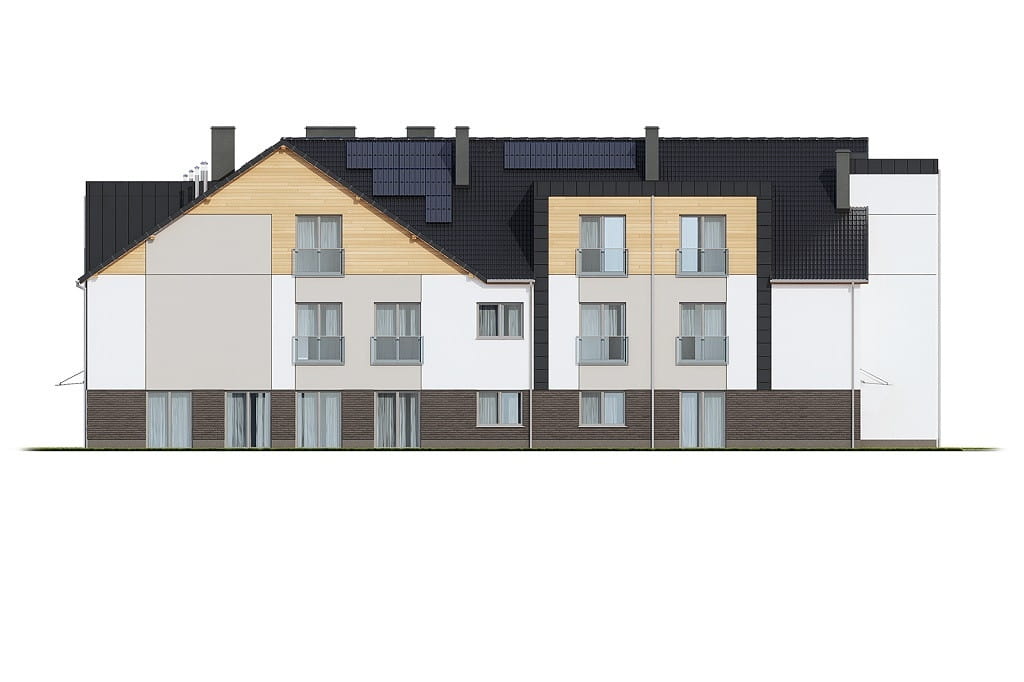

elewacja ogrodowa

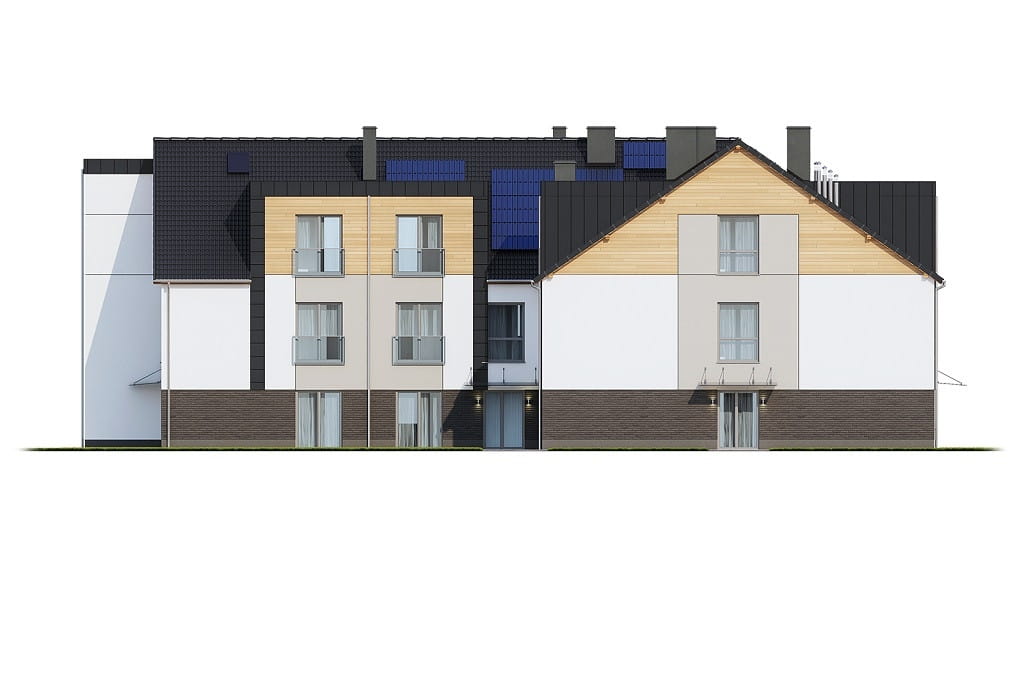

elewacja frontowa

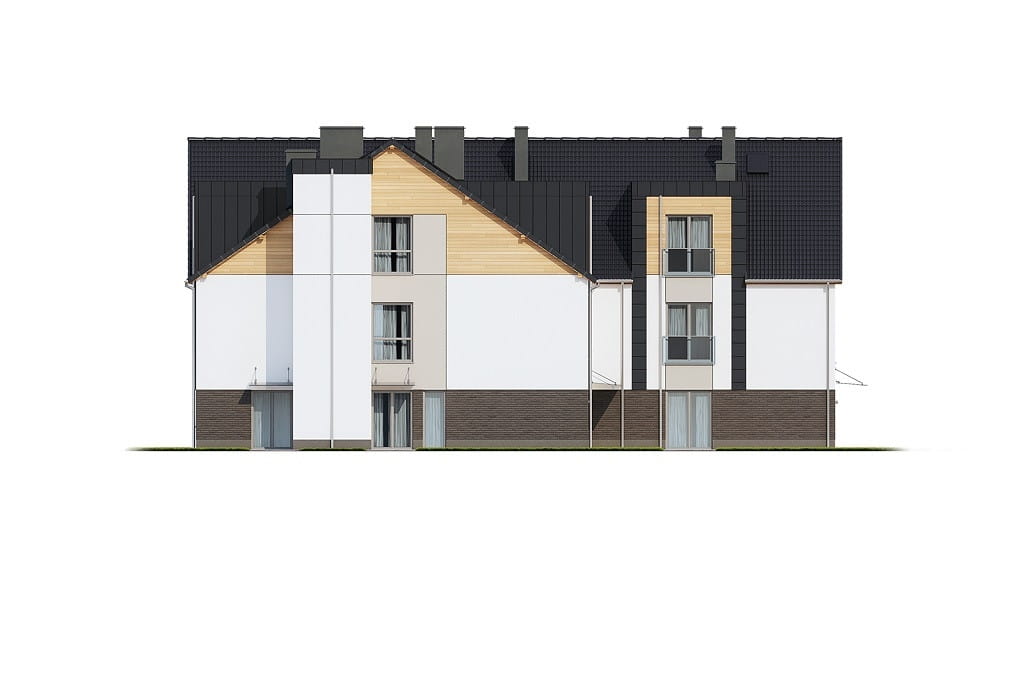

elewacja boczna

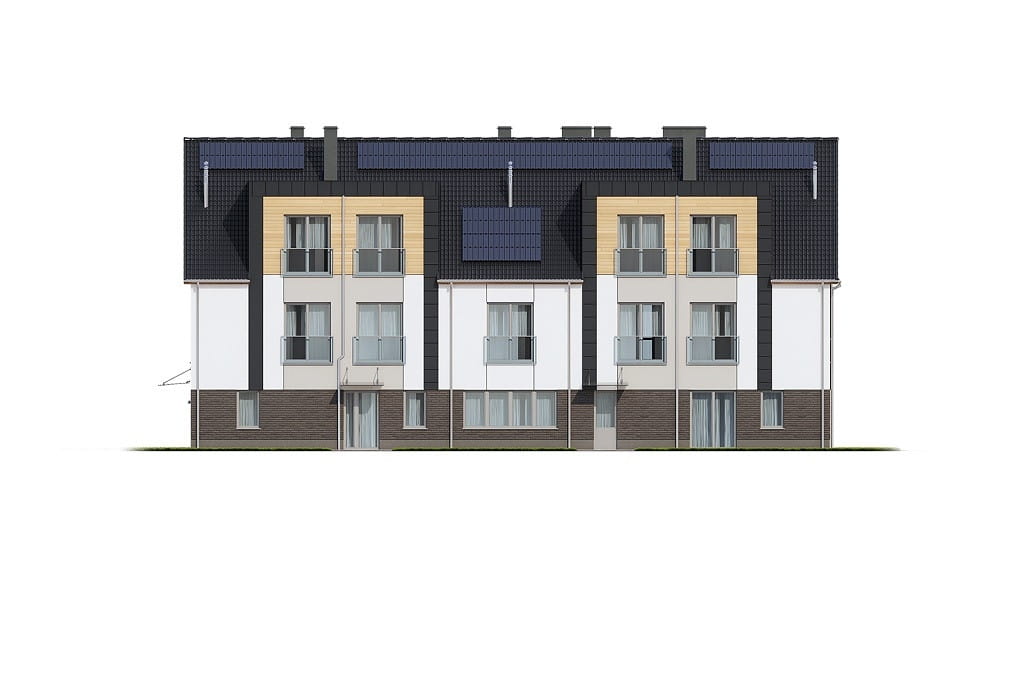

elewacja boczna

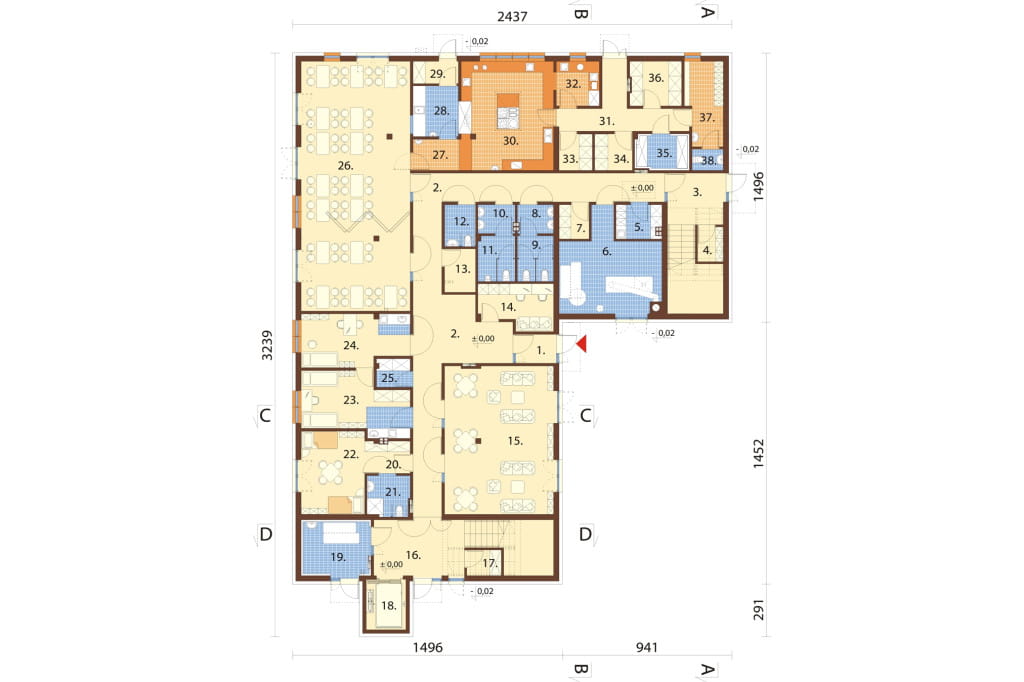

Rzut parteru

PARTER: 469,05 m2

1. Wiatrołap 3,22 m2
2. Korytarz 60,46 m2
3. Klatka schodowa 12,85 m2
4. Pom. pomocnicze 1,68 m2
5. Pom. gosp. 4,43 m2
6. Kotłownia 24,59 m2
7. Pom. pomocnicze 3,03 m2
8. Przedsionek 3,01 m2
9. WC damskie 4,92 m2
10. Przedsionek 3,10 m2
11. WC męskie 5,01 m2
12. WC dla osób niepełnospr. 3,92 m2
13. Pom. tech. elektryczne 4,00 m2
14. Recepcja/dyżurka pielęgn. 9,40 m2
15. Pokój pobytu dziennego 49,04 m2
16. Klatka schodowa 19,60 m2
17. Pom. pomocnicze 1,68 m2
18. Szyb windy 6,16 m2
19. Promorte 10,39 m2
20. Przedsionek 4,21 m2
21. Łazienka 5,12 m2
22. Pokój 2 osobowy 15,95 m2
23. Gabinet lekarski 18,17 m2
24. Gabinet zabiegowy 16,31 m2
25. Pom. na odpadki medyczne 2,77 m2
26. Jadalnia / kaplica 83,00 m2
27. Rozdzielnia kelnerska 4,22 m2
28. Zmywalnia 6,88 m2
29. Pom. na odpadki spożywcze 2,97 m2
30. Kuchnia 30,59 m2
31. Korytarz 12,21 m2
32. Obróbka warzyw / jaj 5,72 m2
33. Magazyn 3,59 m2
34. Magazyn 4,08 m2
35. Chłodnia 5,03 m2
36. Magazyn 6,81 m2
37. Szatnia 9,00 m2
38. WC 1,93 m2

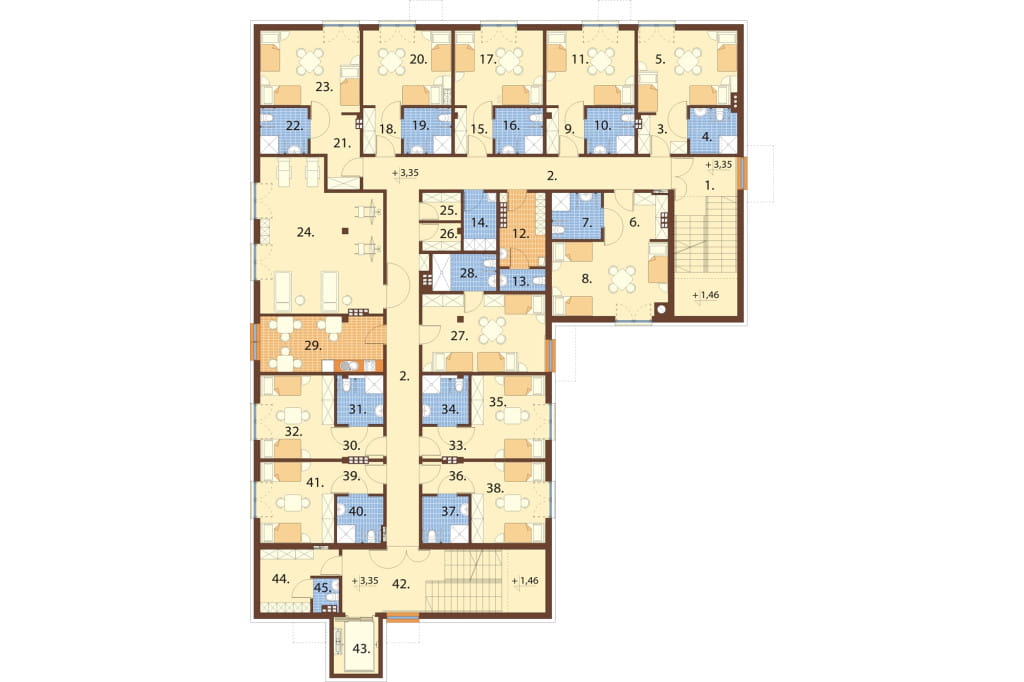

Rzut I piętra

I PIĘTRO: 476,06 m2

1. Klatka schodowa 23,74 m2
2. Korytarz 50,79 m2
3. Przedsionek 5,13 m2
4. Łazienka 4,34 m2
5. Pokój 3 osobowy 18,26 m2
6. Przedsionek 6,62 m2
7. Łazienka 5,36 m2
8. Pokój 3 osobowy 20,00 m2
9. Przedsionek 3,95 m2
10. Łazienka 5,11 m2
11. Pokój 2 osobowy 15,63 m2
12. Szatnia 7,29 m2
13. WC 2,30 m2
14. Pom. gosp. 4,43 m2
15. Przedsionek 3,99 m2
16. Łazienka 5,11 m2
17. Pokój 2 osobowy 15,63 m2
18. Przedsionek 4,05 m2
19. Łazienka 5,11 m2
20. Pokój 2 osobowy 15,30 m2
21. Przedsionek 7,01 m2
22. Łazienka 5,11 m2
23. Pokój 3 osobowy 18,50 m2
24. Sala ćwiczeń 40,59 m2
25. Pom. pomocnicze 2,46 m2
26. Pom. pomocnicze 2,40 m2
27. Pokój 3 osobowy 22,71 m2
28. Łazienka 5,54 m2
29. Kuchnia pomocnicza 16,12 m2
30. Przedsionek 3,48 m2
31. Łazienka 5,24 m2
32. Pokój 2 osobowy 14,60 m2
33. Przedsionek 3,51 m2
34. Łazienka 5,24 m2
35. Pokój 2 osobowy 14,60 m2
36. Przedsionek 3,48 m2
37. Łazienka 4,97 m2
38. Pokój 2 osobowy 14,24 m2
39. Przedsionek 3,48 m2
40. Łazienka 5,07 m2
41. Pokój 2 osobowy 14,24 m2
42. Klatka schodowa 30,40 m2
43. Szyb windy
44. Szatnia 9,21 m2
45. WC 1,72 m2

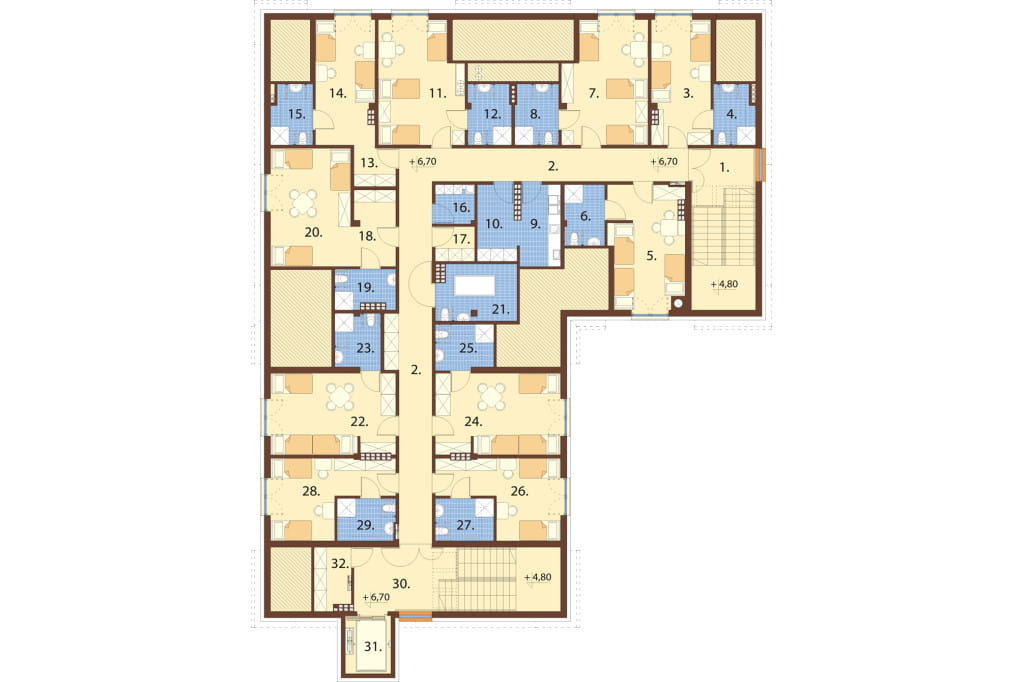

Rzut poddasza

PODDASZE: 399,99 / 387,65 m2

1. Klatka schodowa 19,24 m2
2. Korytarz 50,92 m2
3. Pokój 2 osobowy 16,69 m2
4. Łazienka 5,48 m2
5. Pokój 3 osobowy 20,25 m2
6. Łazienka 5,51 m2
7. Pokój 3 osobowy 23,04 / 22,20 m2
8. Łazienka 5,96 m2
9. Pralnia podręczna 7,25 / 5,53 m2
10. Suszarnia 6,63 / 5,91 m2
11. Pokój 3 osobowy 22,41 / 22,01 m2
12. Łazienka 5,90 m2
13. Przedsionek 3,59 m2
14. Pokój 2 osobowy 16,69 m2
15. Łazienka 5,51 m2
16. Pom. gosp. 3,44 m2
17. Pom. pomocnicze 3,04 m2
18. Przedsionek 7,16 m2
19. Łazienka 5,18 m2
20. Pokój 2 osobowy 21,70 / 18,68 m2
21. Łazienka 10,17 / 7,50 m2
22. Pokój 3 osobowy 23,12 m2
23. Łazienka 5,52 m2
24. Pokój 3 osobowy 23,17 m2
25. Łazienka 5,93 m2
26. Pokój 2 osobowy 17,20 m2
27. Łazienka 5,60 m2
28. Pokój 2 osobowy 17,20 m2
29. Łazienka 5,51 m2
30. Klatka schodowa 25,90 m2
31. Szyb windy
32. Pom. pomocnicze 5,08 / 2,11 m2

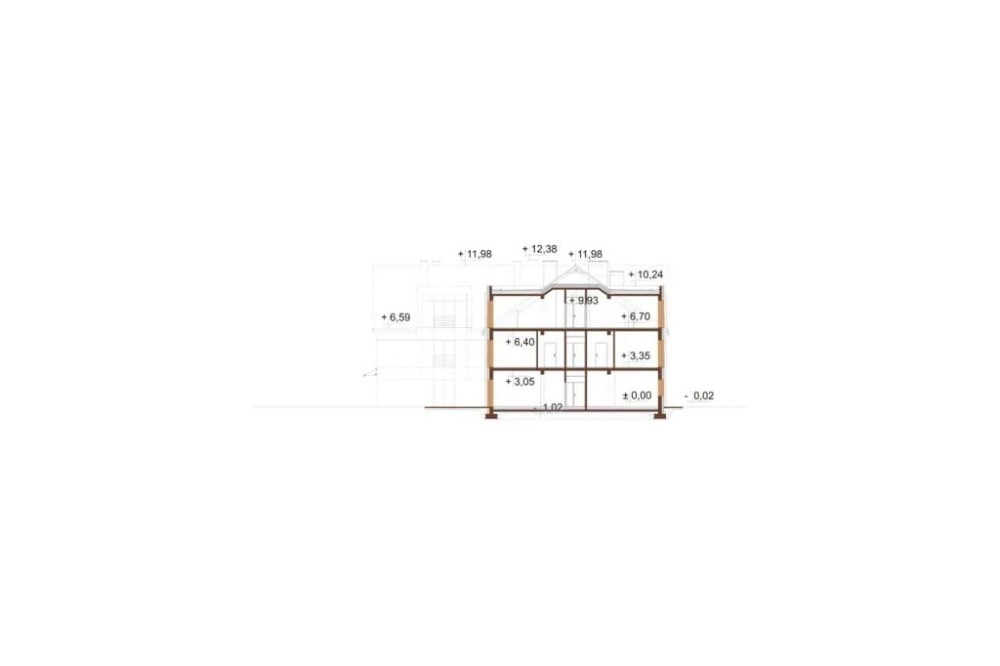

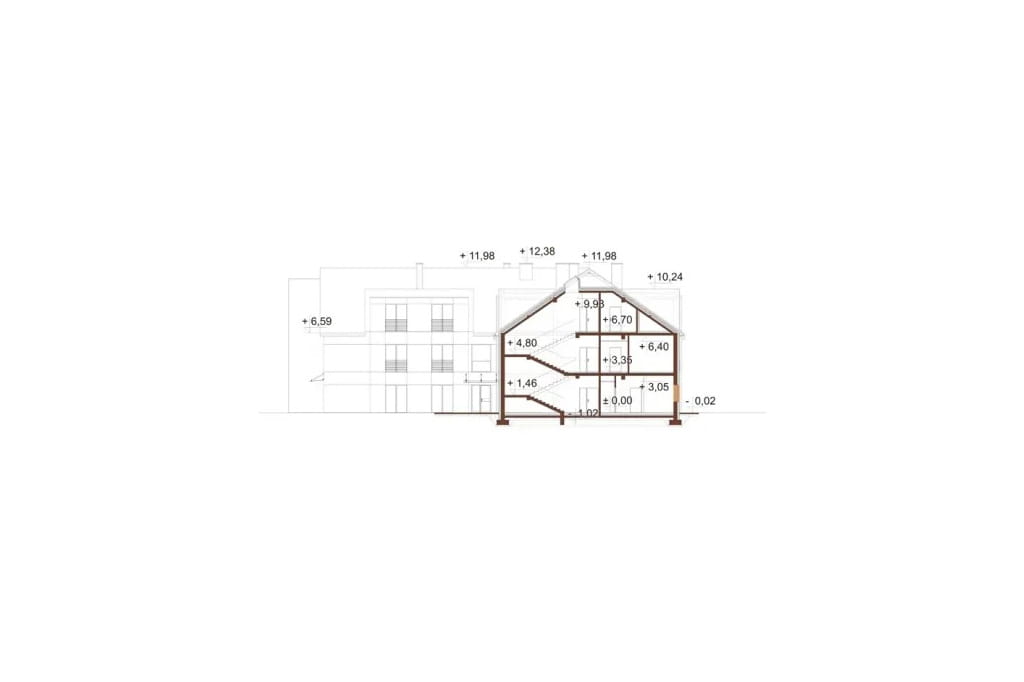

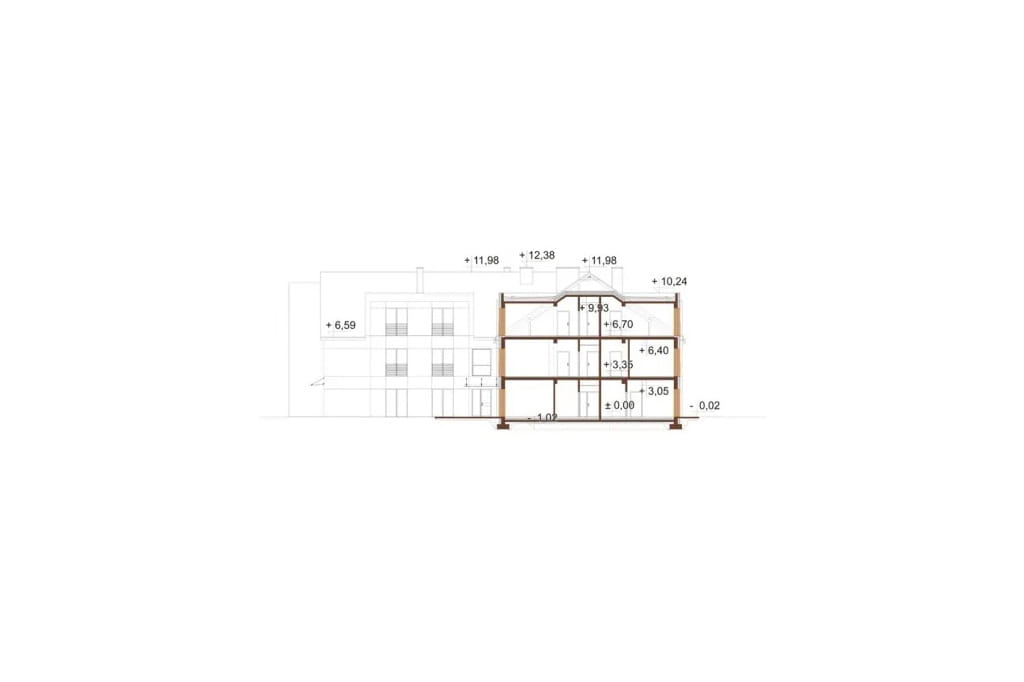

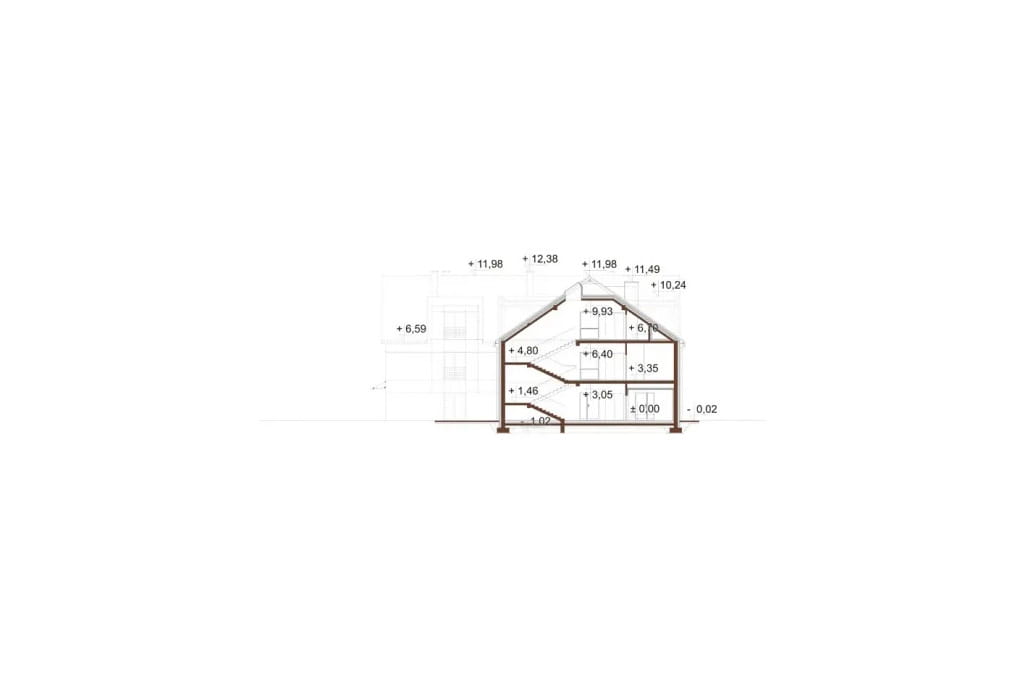

Przekrój



POWIĘKSZ PRZEKRÓJ

Projekt prywatnego domu opieki dla osób starszych K-130
Budynek nie jest podpiwniczony i posiada trzy kondygnację nadziemne: parter, I piętro oraz poddasze użytkowe. Obiekt przystosowany dla osób niepełnosprawnych.
Przewidywana ilość miejsc w pokojach dla pacjentów:
PARTER: 1 pokój 2 osobowy z łazienką i przedsionkiem
I PIĘTRO: 7 pokoi 2 osobowych (każdy pokój z własnym przedsionkiem i łazienką), 4 pokoje 3 osobowe (każdy pokój z własnym przedsionkiem i łazienką)
PODDASZE: 4 pokoje 2 osobowe  (każdy pokój z własnym przedsionkiem i łazienką), 6 pokoi 3 osobowych  (każdy pokój z własnym przedsionkiem i łazienką)

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 18 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35o
Ogrzewanie: paliwo stałe (pellet)
Wentylacja: mechaniczna
Pokrycie dachu: dachówka ceramiczna
Powierzchnia dach: stropodach nad lukarnami 145,48 m2, dach skośny nad budynkiem 558,25 m2
Program: 12 pokoi dwuosobowych z łazienką, 10 pokoi trzyosobowe z łazienką, dyżurka pielęgniarek, WC męskie, WC damskie, WC dla osób niepełnosprawnych, winda, zaplecze kuchenne, medyczna, sanitarne, socjalne, magazynowe i techniczne.

 Powierzchnia zabudowy: 590.51 m²
Powierzchnia użytkowa: 1332.76 m²
Kubatura: 7276.80 m³
Szerokość działki: 32.37 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 115
Kąt nachylenia dachu: 35°
Ilość pokoi: 22
Pokój na parterze: Tak
Wysokość budynku: 12 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 15.58 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, piętro
Typ: motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 400PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
