Projekt domu Budynek wielorodzinny Kod: L-6793
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

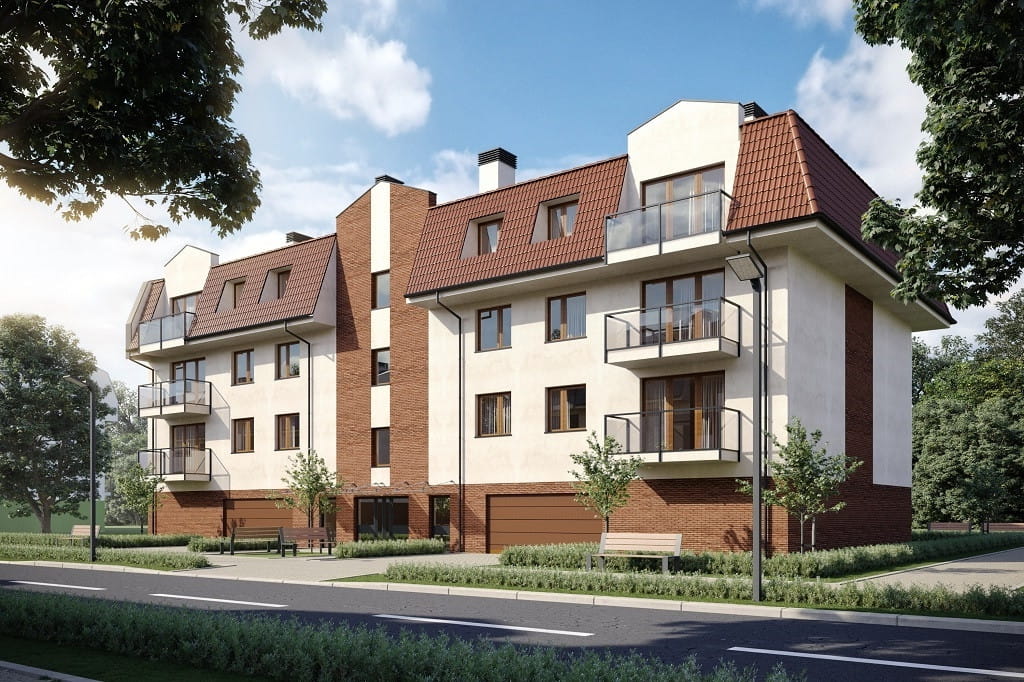

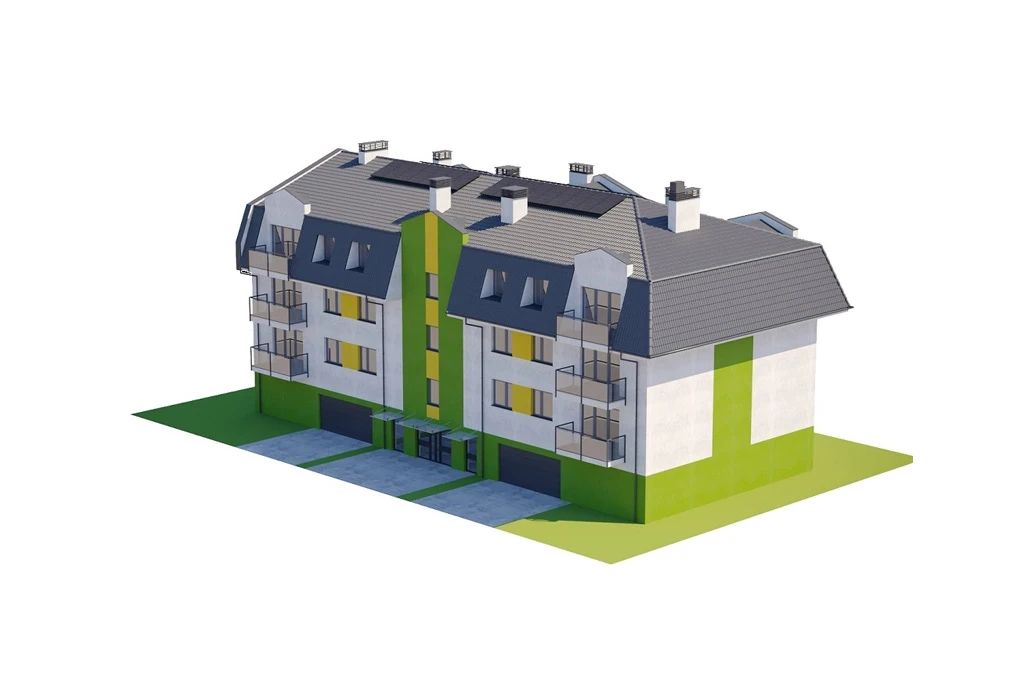

Model

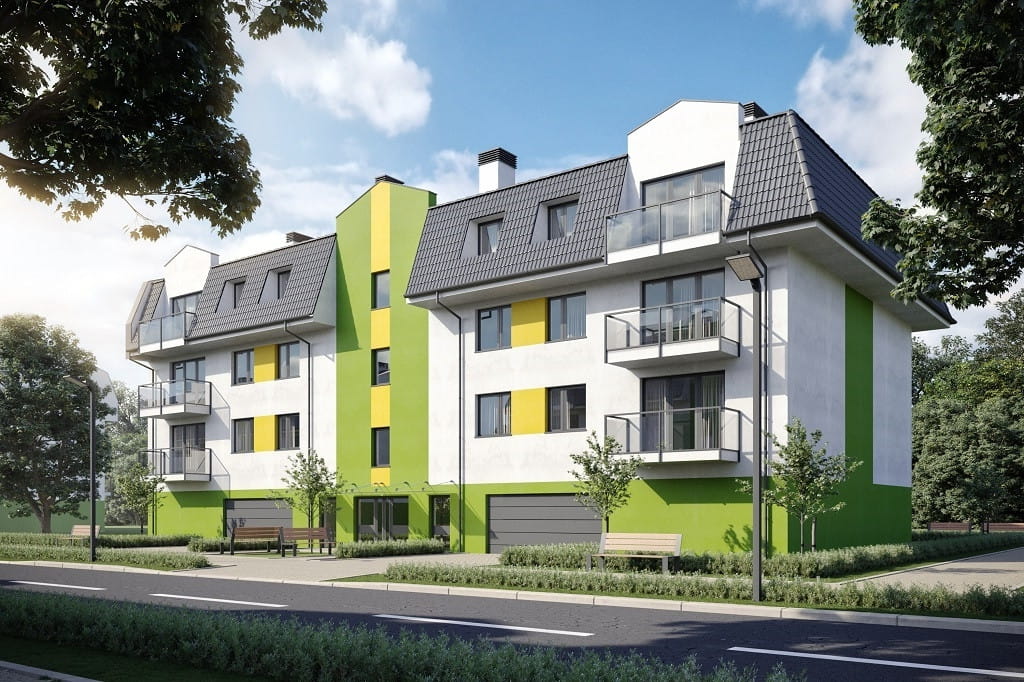

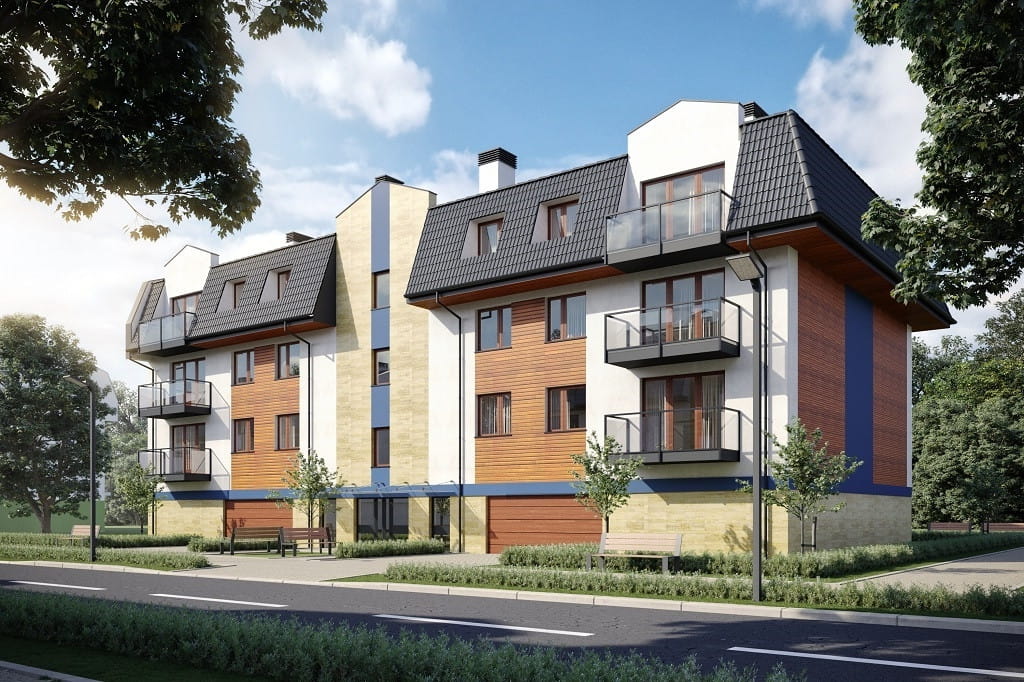

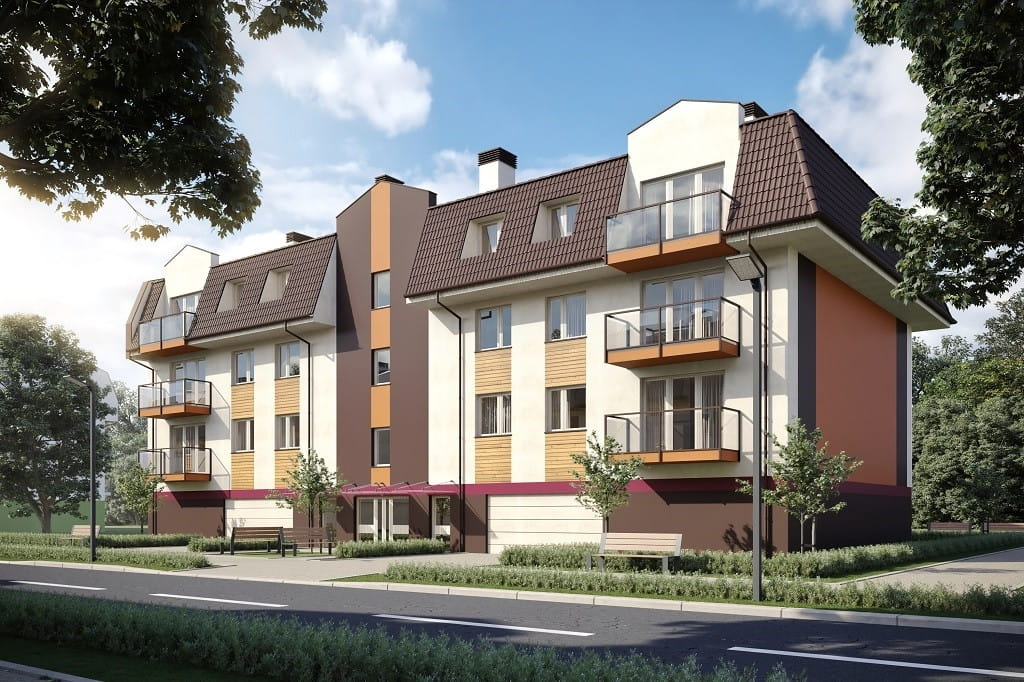

Elewacje

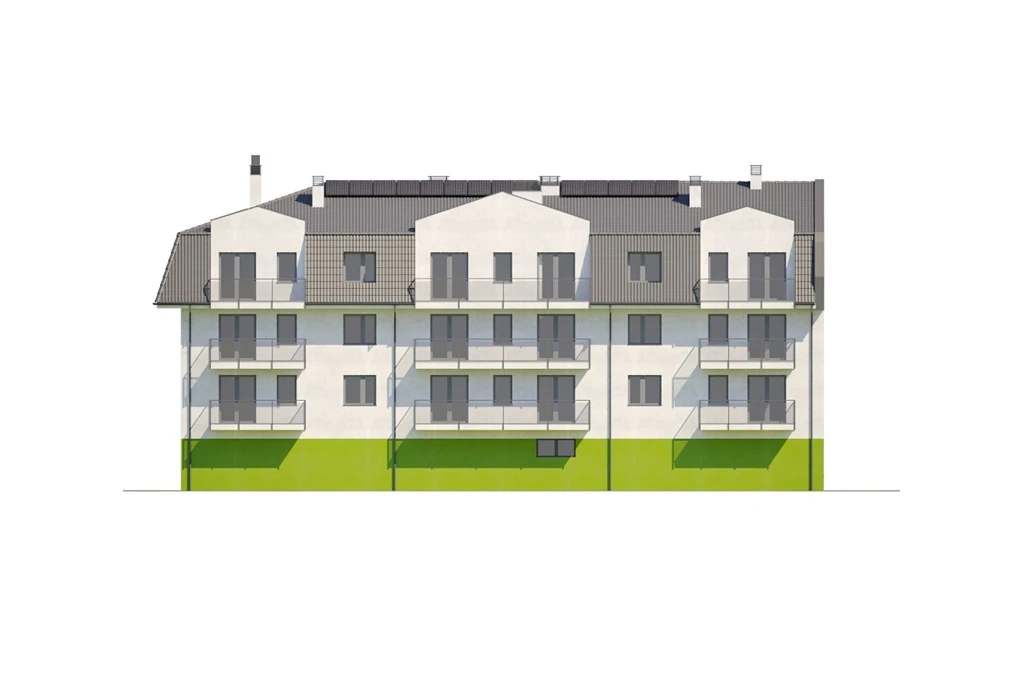

elewacja ogrodowa

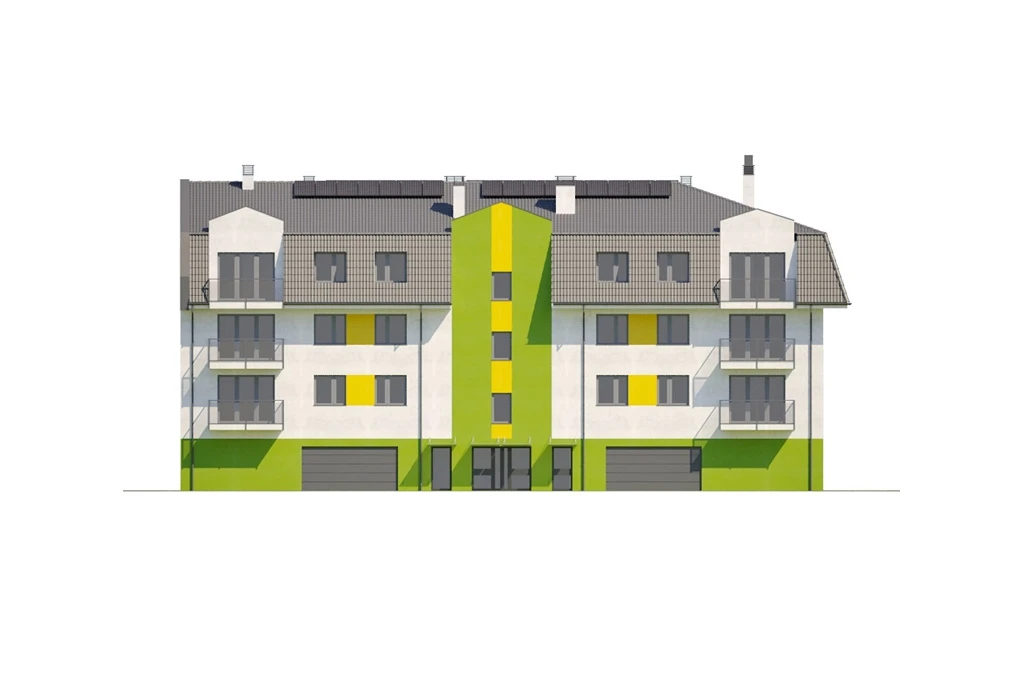

elewacja frontowa

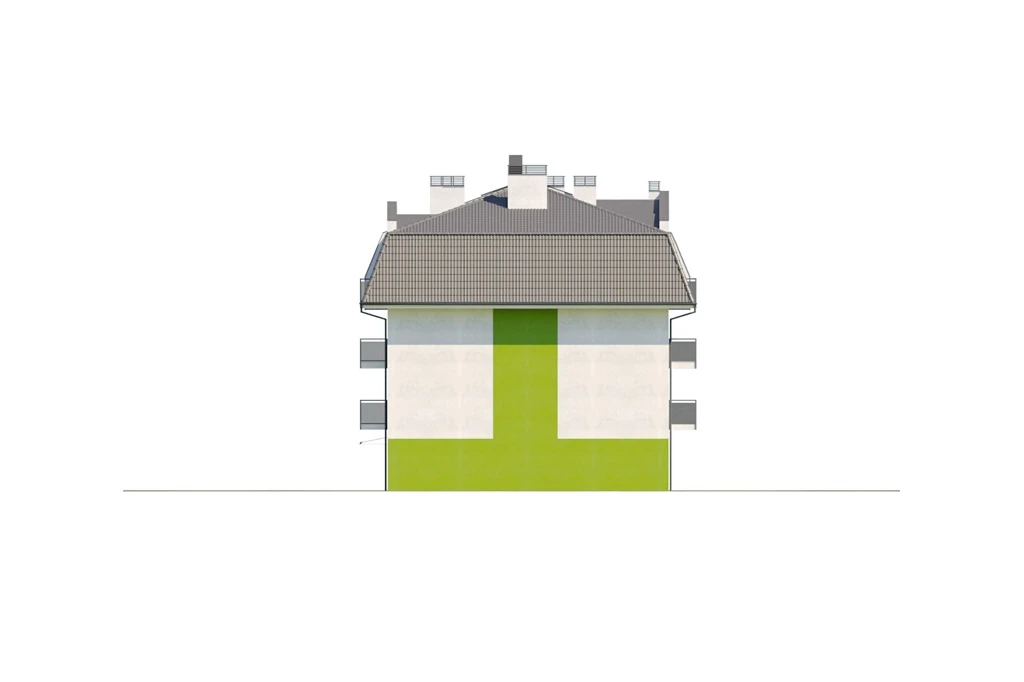

elewacja boczna
elewacja boczna

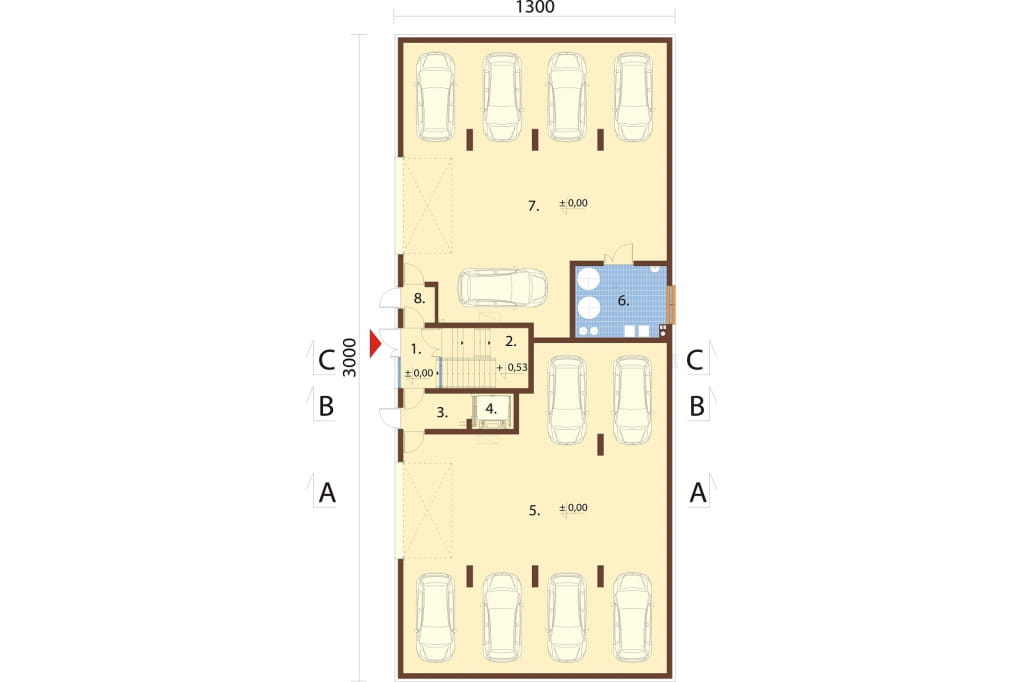

Rzut parteru

PARTER: 338,35 m2

1. Wiatrołap 4,54 m2
2. Klatka schodowa 7,99 m2
3. Przedsionek 4,66 m2
4. Szyb windy 3,20 m2
5. Miejsce postojowe 160,40 m2
6. Kotłownia gazowa 13,62 m2
7. Miejsce postojowe 141,64 m2
8. Przedsionek 2,30 m2

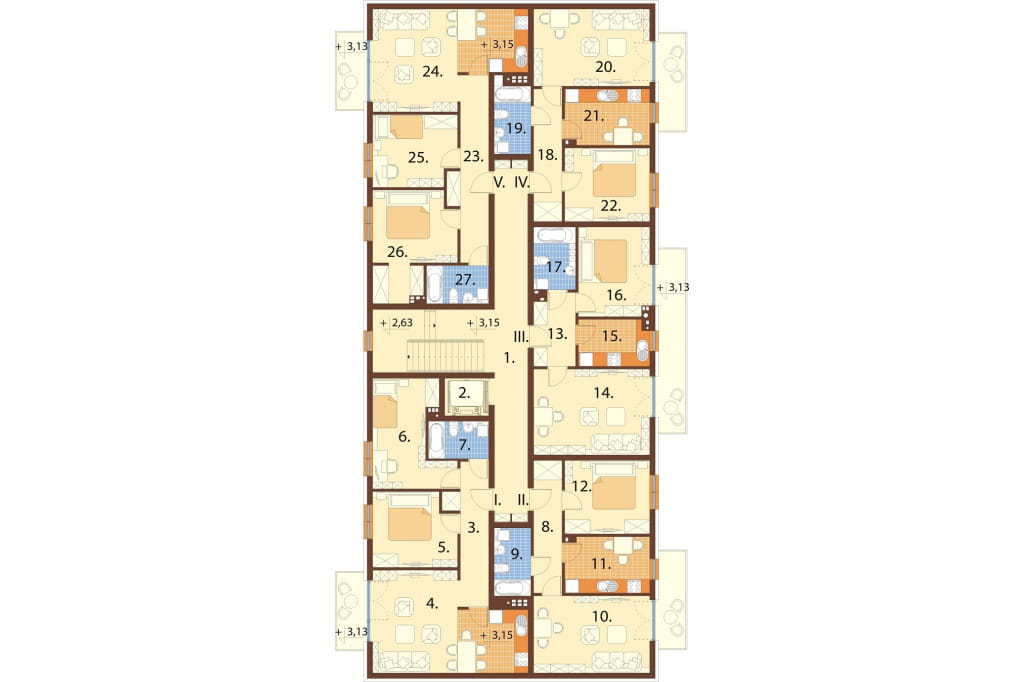

Rzut I piętra

I PIĘTRO: 312,37 m2

1. Korytarz + kl. sch. 36,61 m2
2. Szyb windy

Lokal mieszkalny nr 1: 62,72 m2
3. Hall 8,34 m2
4. Pokój dzienny + aneks kuch. 25,19 m2
5. Pokój 11,45 m2
6. Pokój 13,52 m2
7. Łazienka 4,22 m2

Lokal mieszkalny nr 2: 49,51 m2
8. Hall 7,01 m2
9. Łazienka 4,67 m2
10. Pokój dzienny 17,04 m2
11. Kuchnia 8,92 m2
12. Pokój 11,87 m2

Lokal mieszkalny nr 3: 47,55 m2
13. Hall 5,57 m2
14. Pokój dzienny 18,99 m2
15. Kuchnia 6,11 m2
16. Pokój 11,96 m2
17. Łazienka 4,92 m2

Lokal mieszkalny nr 4: 49,51 m2
18. Hall 7,01 m2
19. Łazienka 4,67 m2
20. Pokój dzienny 17,04 m2
21. Kuchnia 8,92 m2
22. Pokój 11,87 m2

Lokal mieszkalny nr 5: 66,47 m2
23. Hall 10,84 m2
24. Pokój dzienny + aneks kuch. 25,19 m2
25. Pokój 11,22 m2
26. Pokój + garderoba 14,78 m2
27. Łazienka 4,44 m2

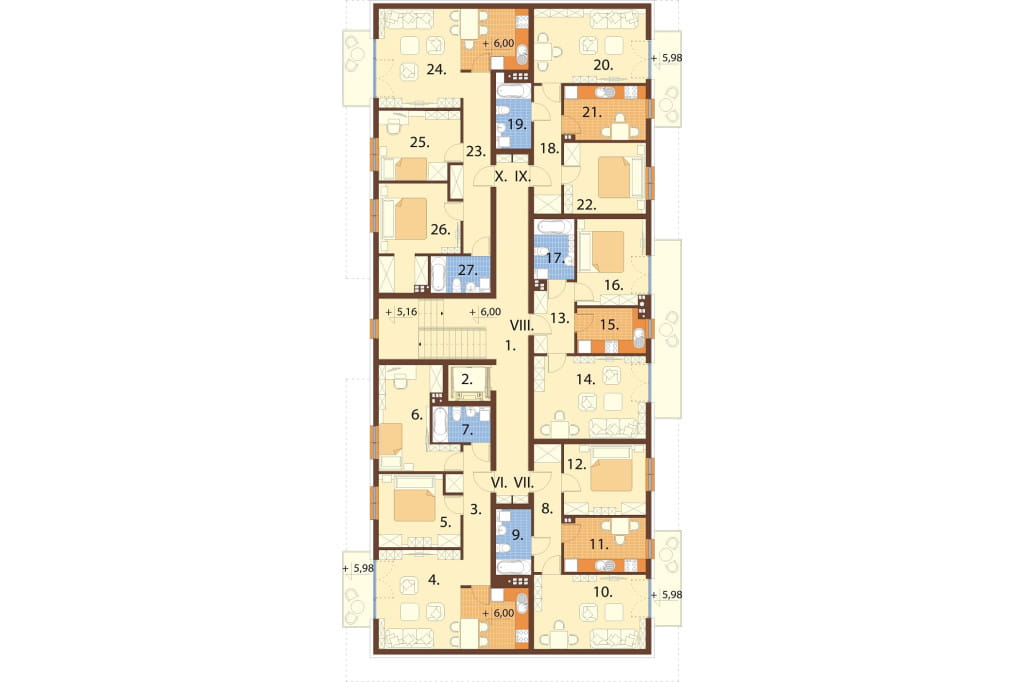

Rzut II piętra

II PIĘTRO: 312,37 m2

1. Korytarz + kl. sch. 36,61 m2
2. Szyb windy

Lokal mieszkalny nr 6: 62,72 m2
3. Hall 8,34 m2
4. Pokój dzienny + aneks kuch. 25,19 m2
5. Pokój 11,45 m2
6. Pokój 13,52 m2
7. Łazienka 4,22 m2

Lokal mieszkalny nr 7: 49,51 m2
8. Hall 7,01 m2
9. Łazienka 4,67 m2
10. Pokój dzienny 17,04 m2
11. Kuchnia 8,92 m2
12. Pokój 11,87 m2

Lokal mieszkalny nr 8: 47,55 m2
13. Hall 5,57 m2
14. Pokój dzienny 18,99 m2
15. Kuchnia 6,11 m2
16. Pokój 11,96 m2
17. Łazienka 4,92 m2

Lokal mieszkalny nr 9: 49,51 m2
18. Hall 7,01 m2
19. Łazienka 4,67 m2
20. Pokój dzienny 17,04 m2
21. Kuchnia 8,92 m2
22. Pokój 11,87 m2

Lokal mieszkalny nr 10: 66,47 m2
23. Hall 10,84 m2
24. Pokój dzienny + aneks kuch. 25,19 m2
25. Pokój 11,22 m2
26. Pokój + garderoba 14,78 m2
27. Łazienka 4,44 m2

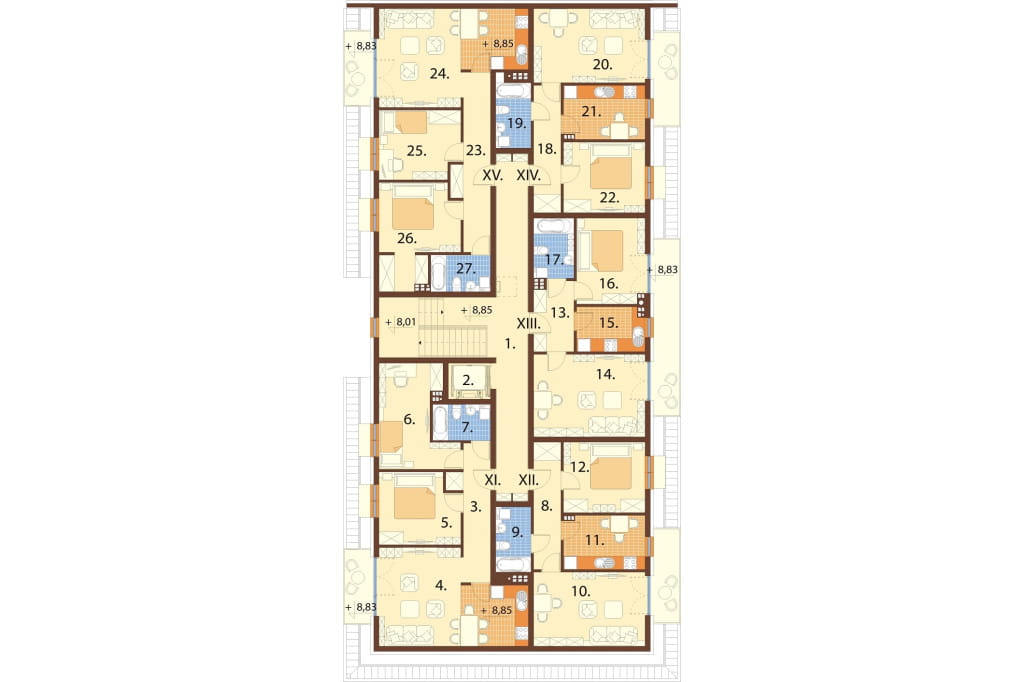

Rzut III piętra

III PIĘTRO: 312,37 m2

1. Korytarz + kl. sch. 36,61 m2
2. Szyb windy

Lokal mieszkalny nr 11: 62,72 m2
3. Hall 8,34 m2
4. Pokój dzienny + aneks kuch. 25,19 m2
5. Pokój 11,45 m2
6. Pokój 13,52 m2
7. Łazienka 4,22 m2

Lokal mieszkalny nr 12: 49,51 m2
8. Hall 7,01 m2
9. Łazienka 4,67 m2
10. Pokój dzienny 17,04 m2
11. Kuchnia 8,92 m2
12. Pokój 11,87 m2

Lokal mieszkalny nr 13: 47,55 m2
13. Hall 5,57 m2
14. Pokój dzienny 18,99 m2
15. Kuchnia 6,11 m2
16. Pokój 11,96 m2
17. Łazienka 4,92 m2

Lokal mieszkalny nr 14: 49,51 m2
18. Hall 7,01 m2
19. Łazienka 4,67 m2
20. Pokój dzienny 17,04 m2
21. Kuchnia 8,92 m2
22. Pokój 11,87 m2

Lokal mieszkalny nr 15: 66,47 m2
23. Hall 10,84 m2
24. Pokój dzienny + aneks kuch. 25,19 m2
25. Pokój 11,22 m2
26. Pokój + garderoba 14,78 m2
27. Łazienka 4,44 m2

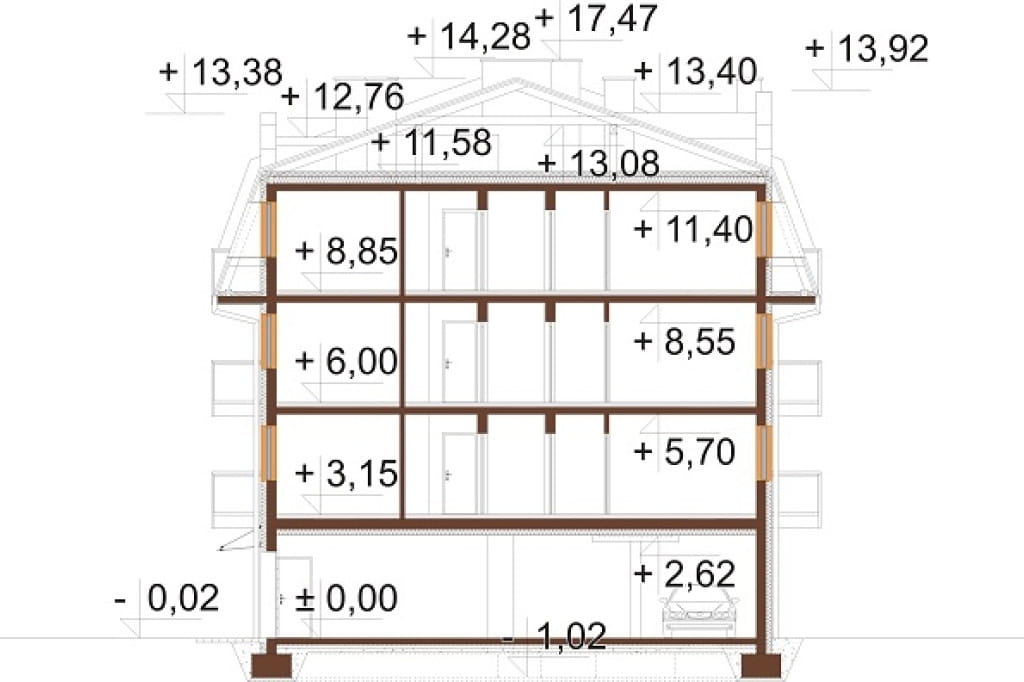

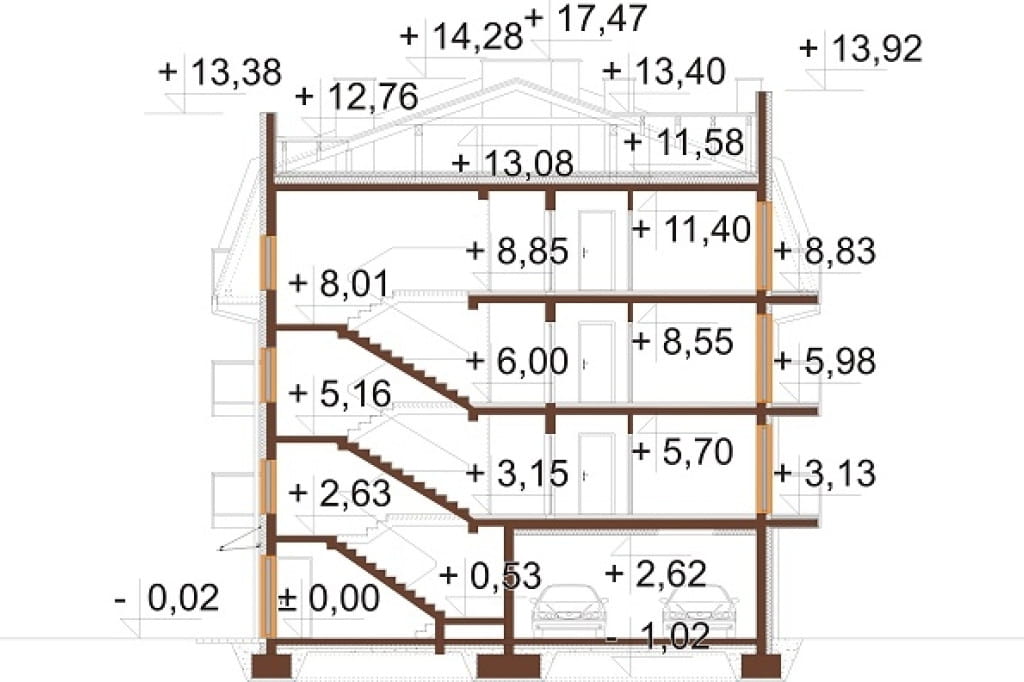

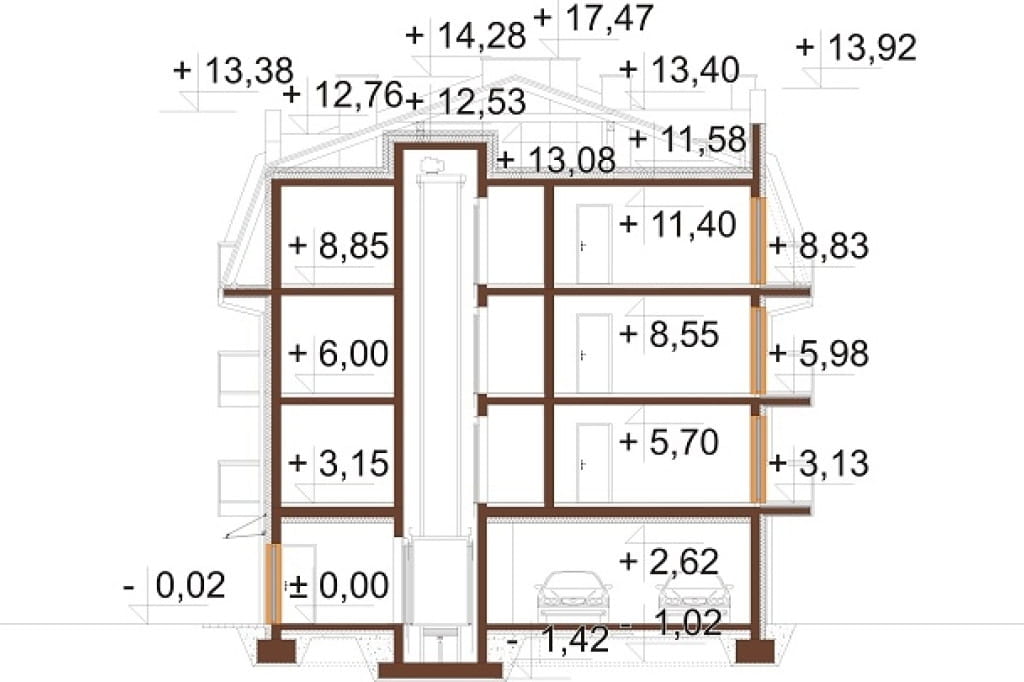

Przekrój







Projekt budynku wielorodzinnego L-6793
Budynek posiada 4 kondygnacje nadziemne (parter, I piętro, II piętro, III piętro). Na parterze znajduje się garaż (z 11 miejscami postojowymi) do którego zaprojektowano 2 wjazdy przez bramy garażowe oraz 2 wejścia przez przedsionki przeciwpożarowe lub z klatki schodowej. W budynku jest 15 lokali mieszkalnych.

Technologia: tradycyjna
Ściany zewnętrzne parteru: żelbet 24 cm, styropian 15 cm, tynk zewnętrzny
Ściany zewnętrzne I, II, III piętra: bloczki Silka 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 20°
Ogrzewanie: gazowe (kotłownia zlokalizowana na parterze budynku), ogrzewanie c.w.u wspomagane przez instalację solarną
Wentylacja: mechaniczna wywiewna garażu sterowana stężeniem CO i LPG (zgodnie z Rozporządzeniem w sprawie najwyższych dopuszczalnych stężeń czynników szkodliwych dla zdrowia Dz.U.Nr.75)
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 602,12 m2
Program:
Parter: 11 miejsc postojowych, klatka schodowa, 2 przedsionki przeciwpożarowe, wiatrołap. szyb windy, pomieszczenie techniczne kotłowni
Piętro I: komunikacja z klatką schodową i windą, 5 lokali mieszkalnych
Piętro II: komunikacja z klatką schodową i windą, 5 lokali mieszkalnych
Piętro III: komunikacja z klatką schodową i windą, 5 lokali mieszkalnych

 Powierzchnia zabudowy: 390.00 m²
Powierzchnia użytkowa: 1275.46 m²
Kubatura: 5217.30 m³
Szerokość działki: 21.00 m
Ilość kondygnacji: 4
Liczba pomieszczeń: 89
Kąt nachylenia dachu: 20°
Ilość pokoi: 21
Pokój na parterze: Tak
Wysokość budynku: 14.30 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 49.70 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem, garaż wielostanowiskowy
Poddasze: piętro
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 400PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
