Projekt Budynek handlowy z częścią warsztatowo magazynowo biurową Kod: K-147 u
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570
Rzut parteru

Parter: 1635,0 m2

1. Wiatrołap 17,5 m2
2. Hol wejściowy 38,5 m2
3. Poczekalnia 34,7 m2
4. Sala sprzedaży 575,0 m2
5. WC damskie 4,5 m2
6. WC męskie 6,0 m2
7. WC 4,0 m2
8. Pom. porządkowe 3,6 m2
9. WC 8,0 m2
10. Natryski / umywalki 18,6 m2
11. Korytarz 8,4 m2
12. Szatnia 38,4 m2
13. Klatka schodowa 37,5 m2
14. Winda 8,1 m2
15. Wiatrołap 6,6 m2
16. Pokój śniadań 21,4 m2
17. Odbiór i wydawanie poczty 21,5 m2
18. Pokój kierownika zmiany 13,5 m2
19. Magazyn podręczny 25,5 m2
20. Kotłownia 25,5 m2
21. Stanowiska naprawy 549,4 m2
22. Akumulatornia 4,8 m2
23. Sprężarka 4,1 m2
24. Agregat ciśnieniowy 4,1 m2
25. Pom. tech. elektryczne 4,1 m2
26. Myjnia samochodowa 35,5 m2
27. Piaskowanie 26,5 m2
28. Kabina lakiernicza 35,5 m2
29. Pom. techniczne 11,5 m2
30. Ślusarnia 27,5 m2
31. Spawalnia 27,5 m2
32. Stanowisko naprawcze 30,0 m2


Rzut I piętra

I Piętro: 1440,0 m2

1. Klatka schodowa 37,5 m2
2. Serwerownia 5,3 m2
3. Winda 8,1 m2
4. Hol wejściowy 34,4 m2
5. Kawiarnia / poczekalnia 34,7 m2
6. Zaplecze kawiarni 5,3 m2
7. Sala sprzedaży 575,0 m2
8. WC damskie 4,5 m2
9. WC męskie 6,0 m2
10. WC 4,0 m2
11. Pom. porządkowe 3,6 m2
12. Biuro 29,5 m2
13. Archiwum 7,1 m2
14. Biuro 29,5 m2
15. Antresola 111,3 m2
16. Magazyn 20,5 m2
17. Magazyn 21,5 m2
18. Stanowiska naprawy 231,7 m2
19. Korytarz 103,3 m2
20. Magazyn 53,8 m2
21. Magazyn 34,6 m2
22. Magazyn 34,6 m2
23. Magazyn 185,6 m2
24. Magazyn 27,7 m2
25. Magazyn 27,7 m2
26. Magazyn 27,7 m2
27. Magazyn 32,8 m2
28. Magazyn 32,8 m2
29. Magazyn 32,8 m2
30. Magazyn 32,8 m2

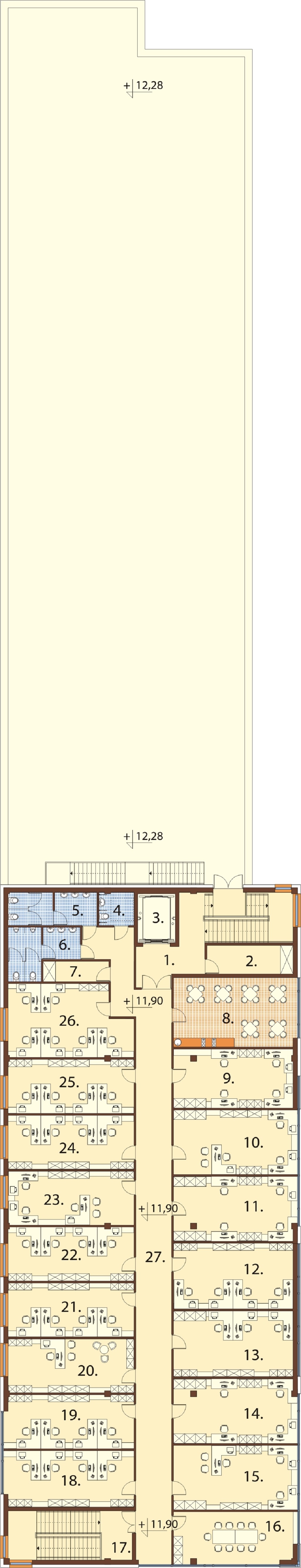

Rzut II piętra

II Piętro: 805,0 m2

1. Klatka schodowa 37,5
2. Pom. gospodarcze 12,3
3. Winda 8,1
4. WC 5,0
5. WC damskie 12,5
6. WC męskie 13,0
7. Pom. porządkowe 5,7
8. Pokój śniadań 42,7
9. Biuro 33,3
10. Biuro 34,4
11. Biuro 34,4
12. Biuro 34,4
13. Biuro 34,4
14. Biuro 34,4
15. Biuro 34,4
16. Biuro 29,4
17. Klatka schodowa 25,5
18. Biuro 29,9
19. Biuro 29,9
20. Biuro 29,9
21. Biuro 29,9
22. Biuro 29,9
23. Biuro 29,9
24. Biuro 29,9
25. Biuro 29,9
26. Biuro 37,1
27. Korytarz 81,3

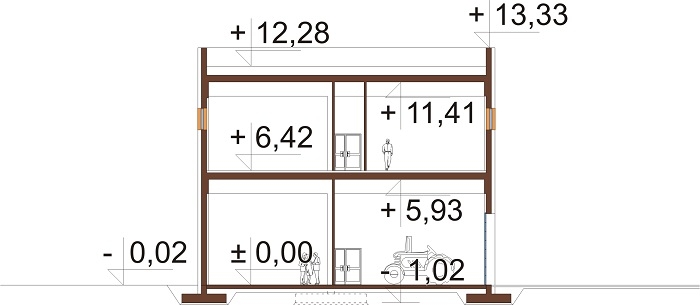

Przekrój





POWIĘKSZ PRZEKRÓJ

Projekt budynku handlowego z częścią warsztatowo magazynowo biurową K-147
Budynek piętrowy, bez podpiwniczenia i bez garażu. W budynku przewidziano centrum sprzedaży (salon sprzedaży maszyn rolniczych), część warsztatową ze stanowiskami naprawczymi, części magazynową na części i asortyment do sprzedaży oraz biurową dla pracowników.

Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 30 cm, styropian 20 cm
Strop w budynku: prefabrykowane
Kąt nachylenia dachu: płaski
Ogrzewanie: gazowe, wodne oraz nadmuchowe, cwu z pompy ciepła do cwu
Wentylacja: mechaniczna z odzyskiem ciepła, wyciągowa oraz grawitacyjna
Program:
Parter: dwa wiatrołapy, hol wejściowy, poczekalnia, sala sprzedaży, WC, WC damskie, WC męskie, pomieszczenie porządkowe, klatka schodowa, korytarz, szatnia, winda, pokój śniadań, magazyn podręczny, kotłownia, stanowiska naprawy, akumulatornia, myjnia samochodowa, kabina lakiernicza, pomieszczenie techniczne, pomieszczenie techniczne elektryczne, ślusarnia, spawalnia, pokój kierownika zmiany
I Piętro: klatka schodowa, serwerownia, winda, hol wejściowy, kawiarnia, zaplecze kawiarni, sala sprzedaży, WC, WC damskie, WC męskie, pomieszczenie porządkowe, archiwum, antresola, dwa pomieszczenia biurowe, stanowiska naprawy, korytarz, trzynaście pomieszczeń magazynowych
II Piętro: dwie klatki schodowe, pomieszczenie gospodarcze, pomieszczenie porządkowe, winda, WC, WC damskie, WC męskie, pokój śniadań, korytarz, siedemnaście pomieszczeń biurowych







 Powierzchnia zabudowy: 1854.03 m²
Powierzchnia użytkowa: 3880.00 m²
Kubatura: 0.00 m³
Szerokość działki: 27.90 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 89
Pokój na parterze: Nie
Wysokość budynku: 18,04 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, piętrowe, dla rolnika, komercyjne, projekt warsztatu samochodowego, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekt salonu samochodowego, Salon samochodowy, autosalon, z fotowoltaiką
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 45 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
