Projekt Budynek biurowo - produkcyjny Kod: K-154 u
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

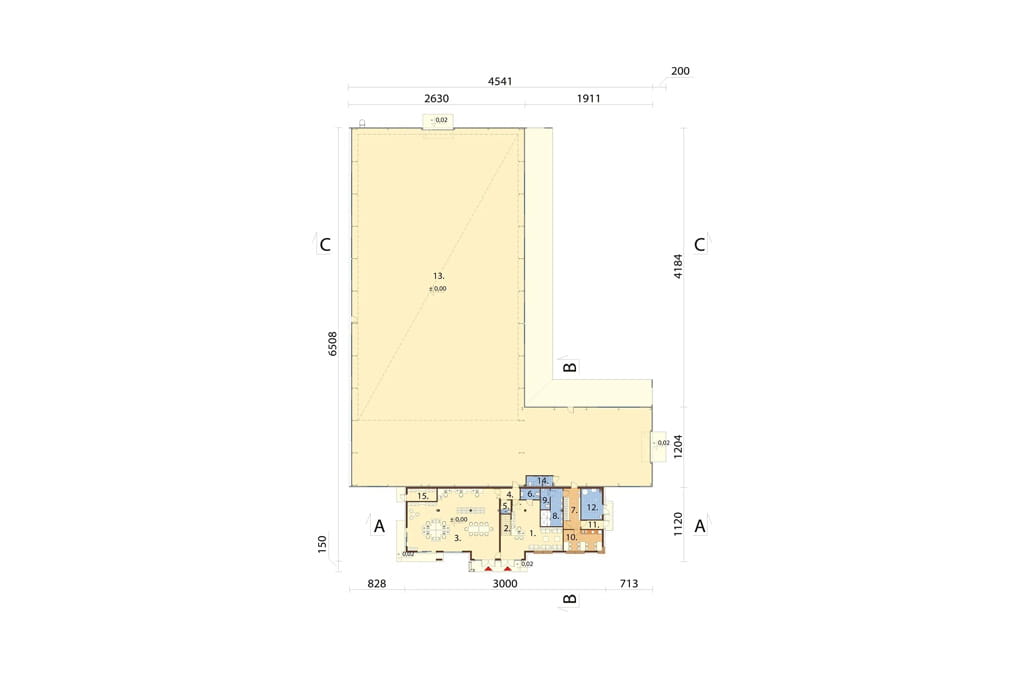

Rzut parteru

Parter: 1858,16 m2


1. Hol / recepcja / poczekalnia 51,40 m2
2. Klatka schodowa 1,31 m2
3. Sala konferencyjna 122,65 m2
4. Korytarz 4,45 m2
5. Pom. gospodarcze 2,89 m2
6. WC 4,48 m2
7. Szatnia personelu 14,95 m2
8. Natryski + umywalki 13,38 m2
9. WC 4,11 m2
10. Pokój śniadań personelu 17,71 m2
11. Korytarz 3,86 m2
12. Kotłownia 13,92 m2
13. Hala wielofunkcyjna 1589,38 m2
14. WC + przedsionek 5,81 m2
15. Pom. techn. elektryczne 7,86 m2

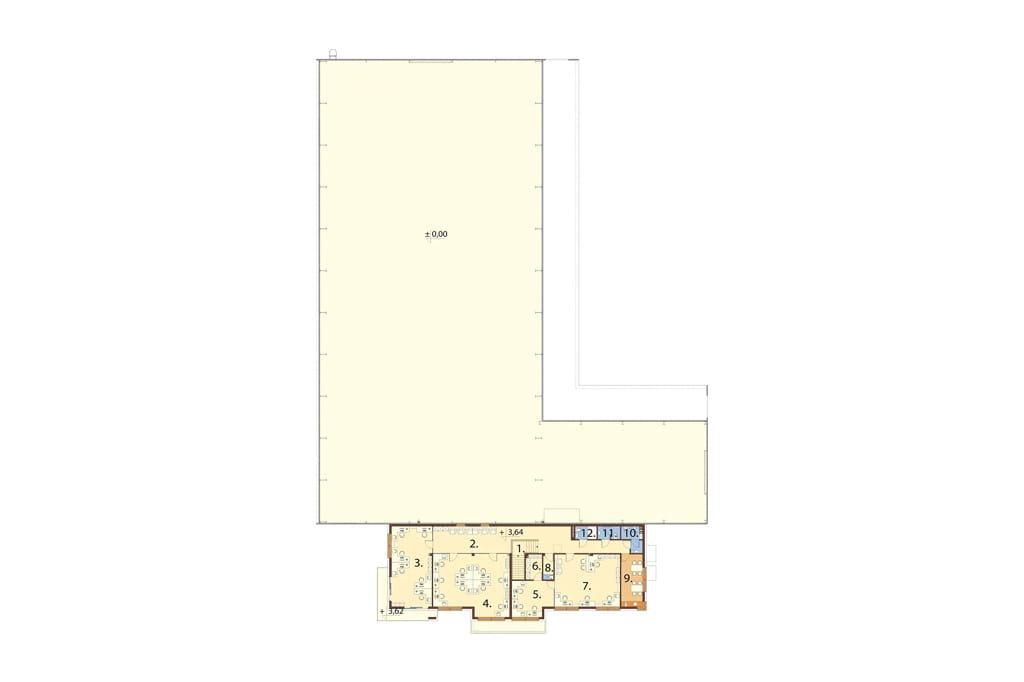

Rzut I piętra

Piętro: 264,31 m2


1. Schody 8,84 m2
2. Hol 54,51 m2
3. Biuro 42,04 m2
4. Biuro / sala konferencyjna 58,77 m2
5. Biuro 18,65 m2
6. Archiwum 5,25 m2
7. Biuro 45,56 m2
8. Pom. gospodarcze 3,33 m2
9. Pokój śniadań personelu 14,79 m2
10. WC męskie + przedsionek 5,35 m2
11. WC damskie + przedsionek 3,66 m2
12. Pom. gospodarcze 3,56 m2

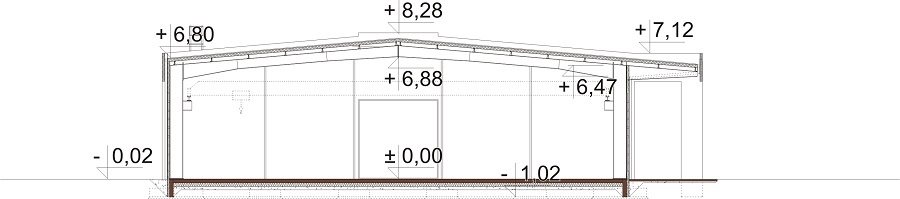

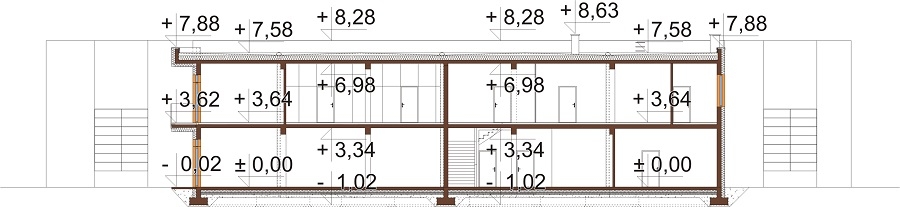

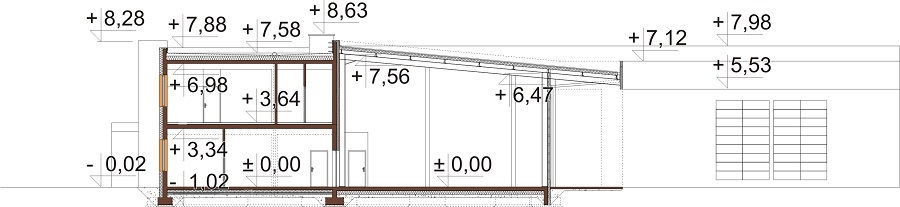

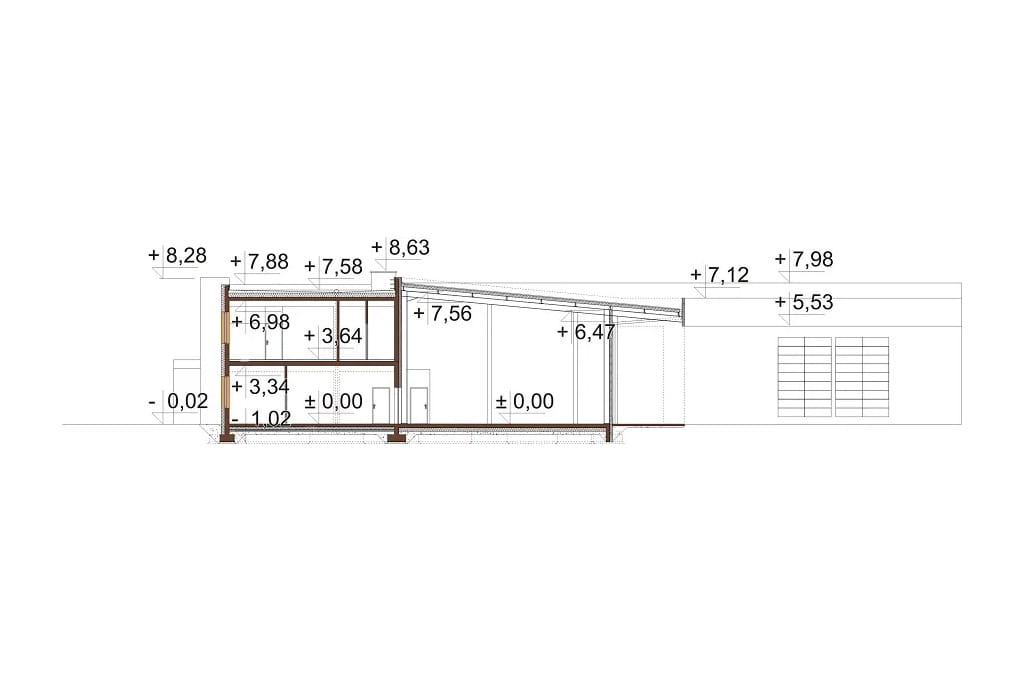

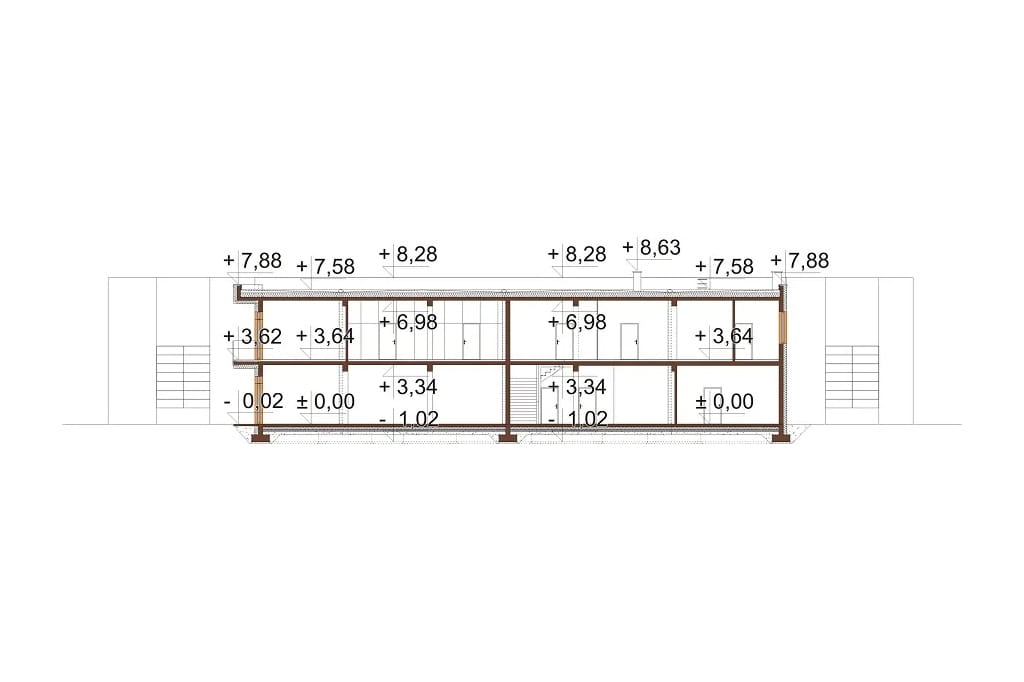

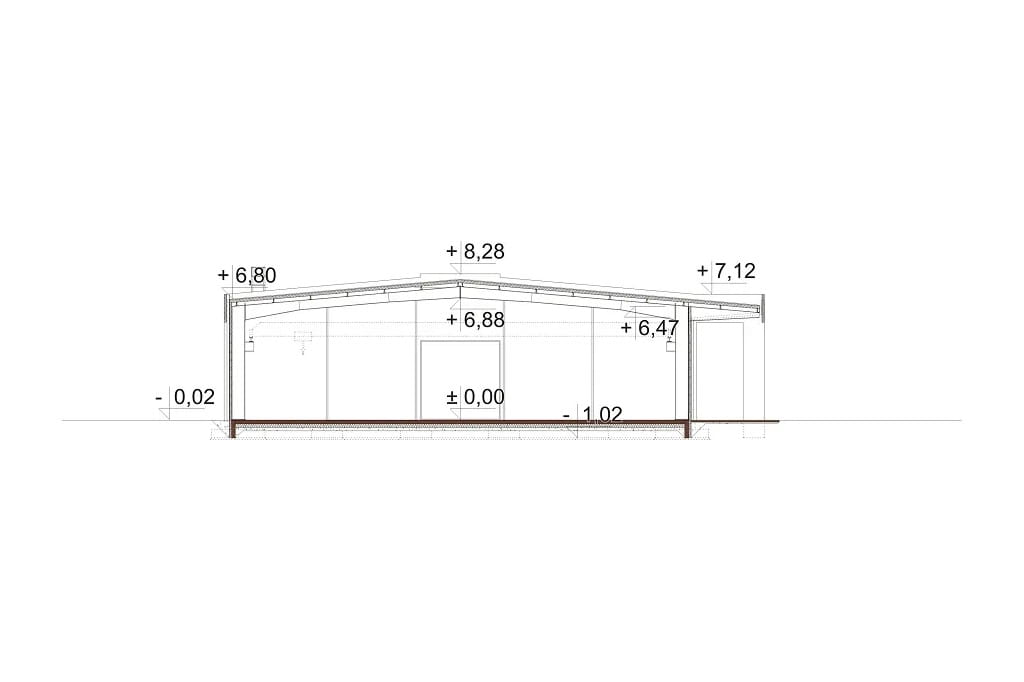

Przekrój







POWIĘKSZ PRZEKRÓJ

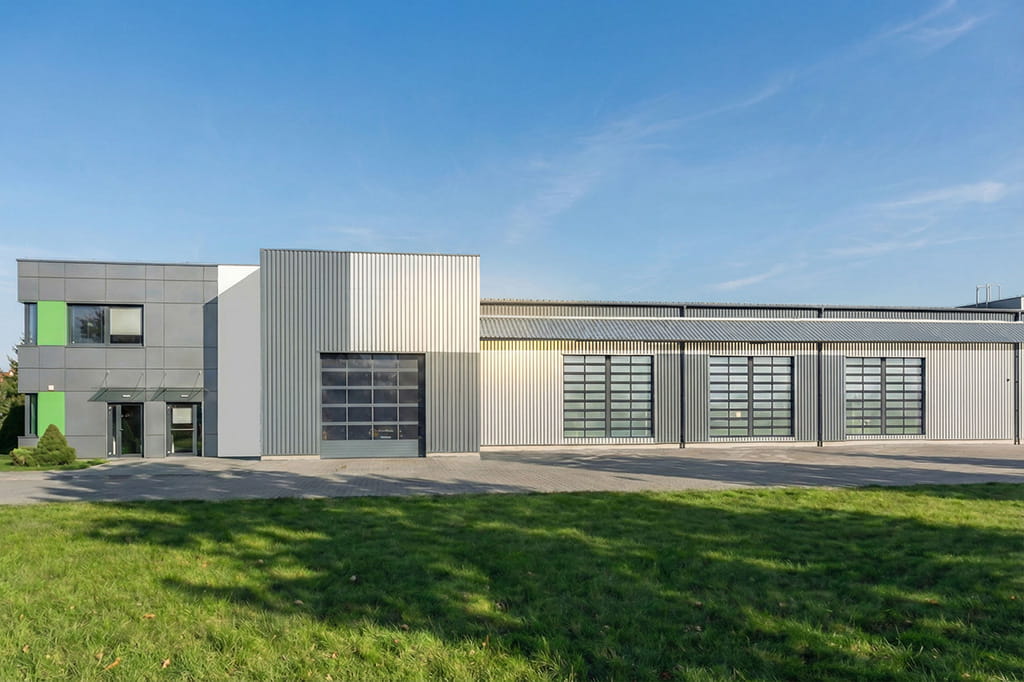

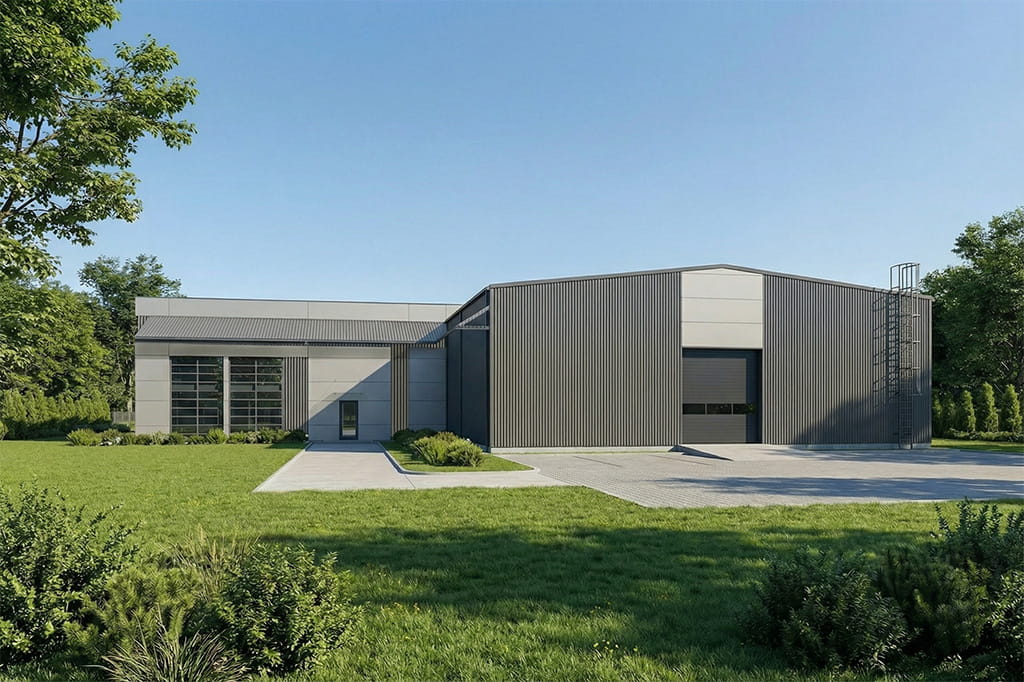

Projekt budynku biurowo - produkcyjnego K-154.

Budynek jest niepodpiwniczony i składa się z dwóch części:
dwukondygnacyjnego budynku biurowego i jednokondygnacyjnej hali produkcyjnej.
W obiekcie przewiduje się obecność do 60 osób:
Część biurowa:
- parter: do 30 osób, piętro: do 20 osób
Część produkcyjna:
- do 10 osób
Obiekt jest przystosowany dla osób niepełnosprawnych w części biurowej.

Część biurowa przykryta stropodachem o spadku 1,7 - 4 %.
Część produkcyjna przykryta dachem dwuspadowym o kącie nachylenia 5°.


Technologia: tradycyjna (biuro), stalowa (hala)
Ściany zewnętrzne:
- część biurowa: bloczki z betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
- część produkcyjna: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa
Strop w części biurowej: żelbetowy
Ogrzewanie: gazowe, pompa ciepła do c.w.u
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu:
- część biurowa: membrana PCV, papa termozgrzewalna wierzchniego krycia
- część produkcyjna: dachowa płyta warstwowa z rdzeniem poliuretanowym
Program:
Parter: hol / poczekalnia / recepcja, klatka schodowa, sala konferencyjna, korytarz, wc, pomieszczenie gospodarcze, szatnia personelu, wc, natryski, pokój śniadań, kotłownia, pomieszczenie techniczne elektryczne, hala magazynowo - produkcyjna, wc
Piętro: schody, hol, trzy pomieszczenia biurowe, biuro / sala konferencyjna, archiwum, dwa pomieszczenia gospodarcze, pokój śniadań personelu, wc męskie, wc damskie


W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 21,6 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do c.o i c.w.u oraz częściowo oświetlenia wbudowanego.



ZOBACZ PODOBNE PROJEKTY:

K-117

 Powierzchnia zabudowy: 1942.23 m²
Powierzchnia użytkowa: 2122.47 m²
Kubatura: 14542.95 m³
Szerokość działki: 53.41 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 27
Kąt nachylenia dachu: 1,7 - 4 %, 5°
Pokój na parterze: Nie
Wysokość budynku: 8,30 m
Rodzaj ogrzewania: gazowe, pompa ciepła do c.w.u
Wskaźnik energii pierwotnej: 61,07 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt biura, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, z fotowoltaiką
Technologia: stalowa, tradycyjna, YTONG

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 5 600PLN
