Projekt

Budynek magazynowo - produkcyjno - biurowy
Kod: LK-166 u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 6 000 PLN KUP
PROJEKT

za pomocą formularza kliknij >>

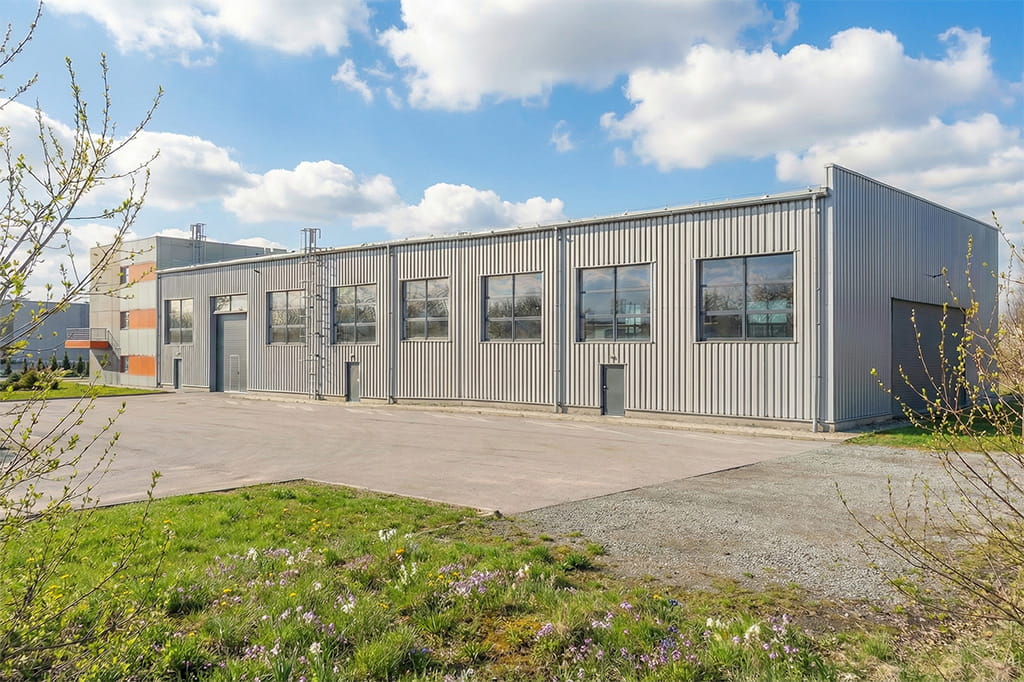

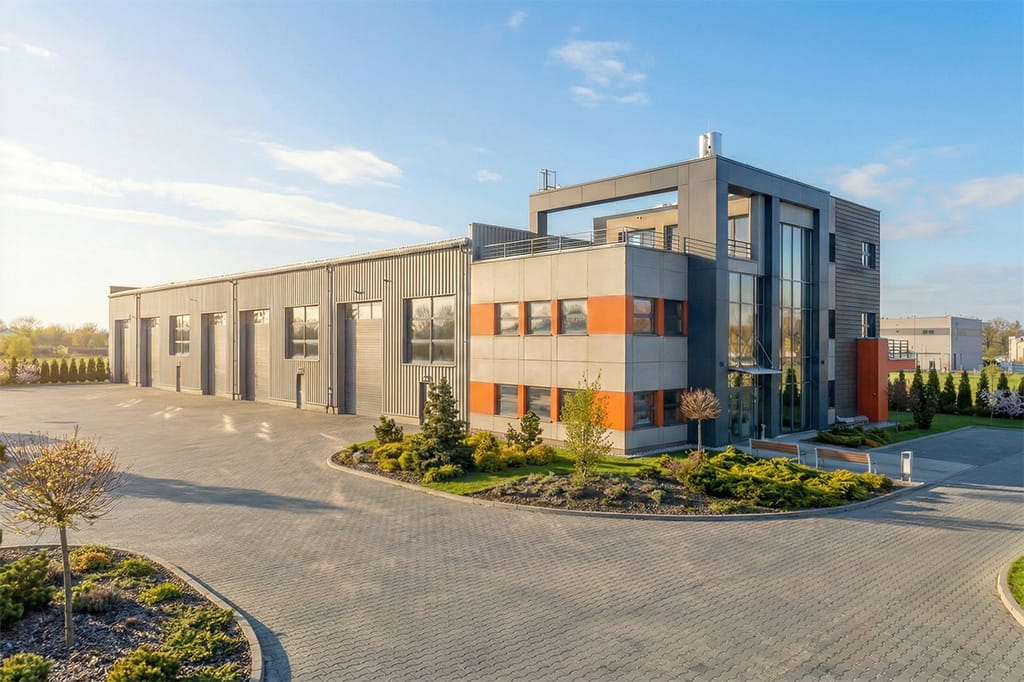

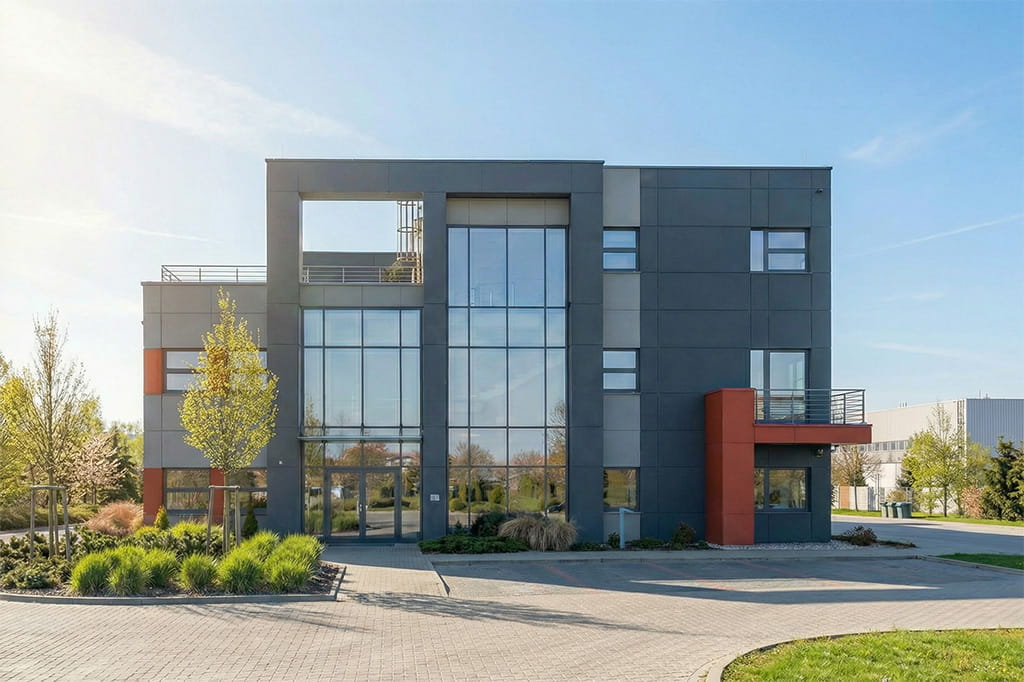

zobacz realizacje naszych projektów

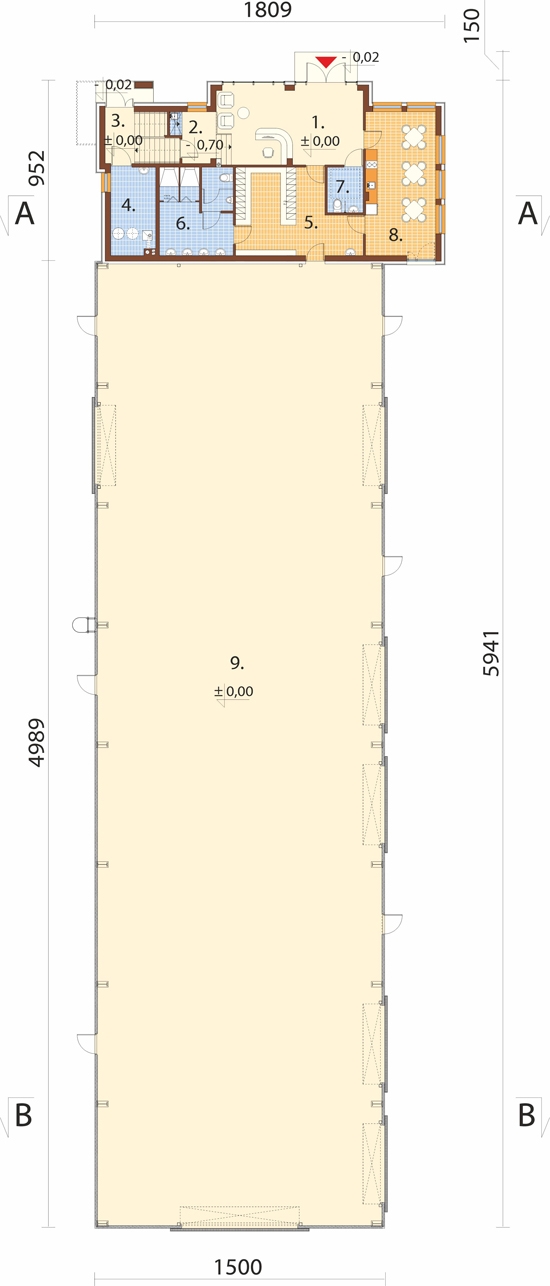

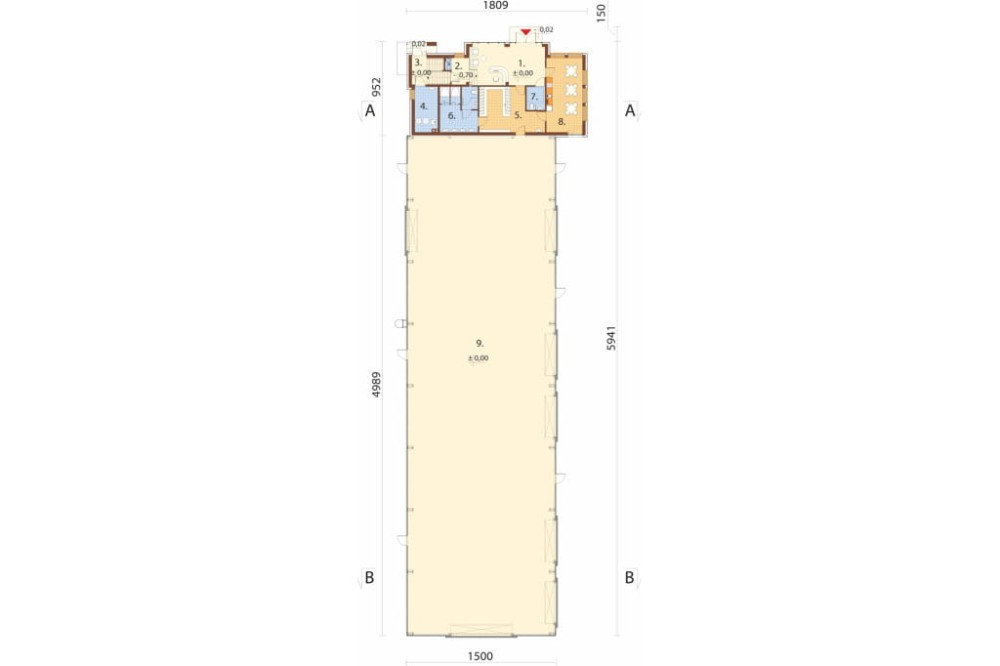

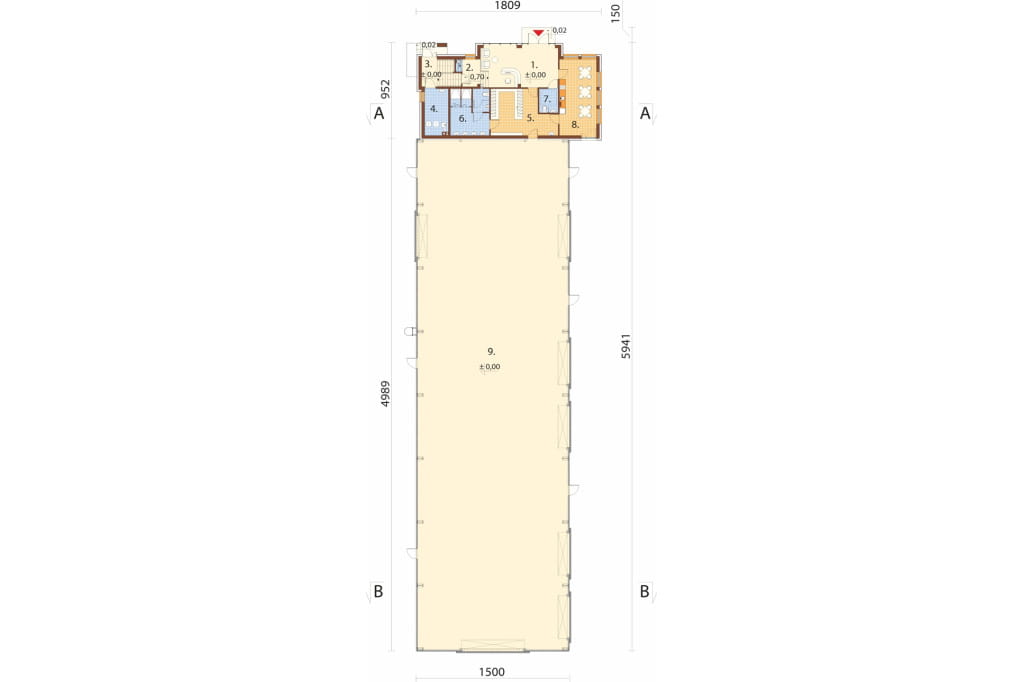

Rzut parteru



Projekt LK-166 u - rzut

Parter: 855,67 m2

1. Holl wejściowy / recepcja 28,75 m2
2. Korytarz 5,24 m2
3. Klatka schodowa 9,22 m2
4. Kotłownia gazowa 10,17 m2
5. Szatnia personelu 24,91 m2
6. WC + natryski 16,45 m2
7. WC ogólnodostępne 4,22 m2
8. Pokój śniadań personelu 26,52 m2
9. Hala wielofunkcyjna 730,19 m2
POWIĘKSZ RZUT

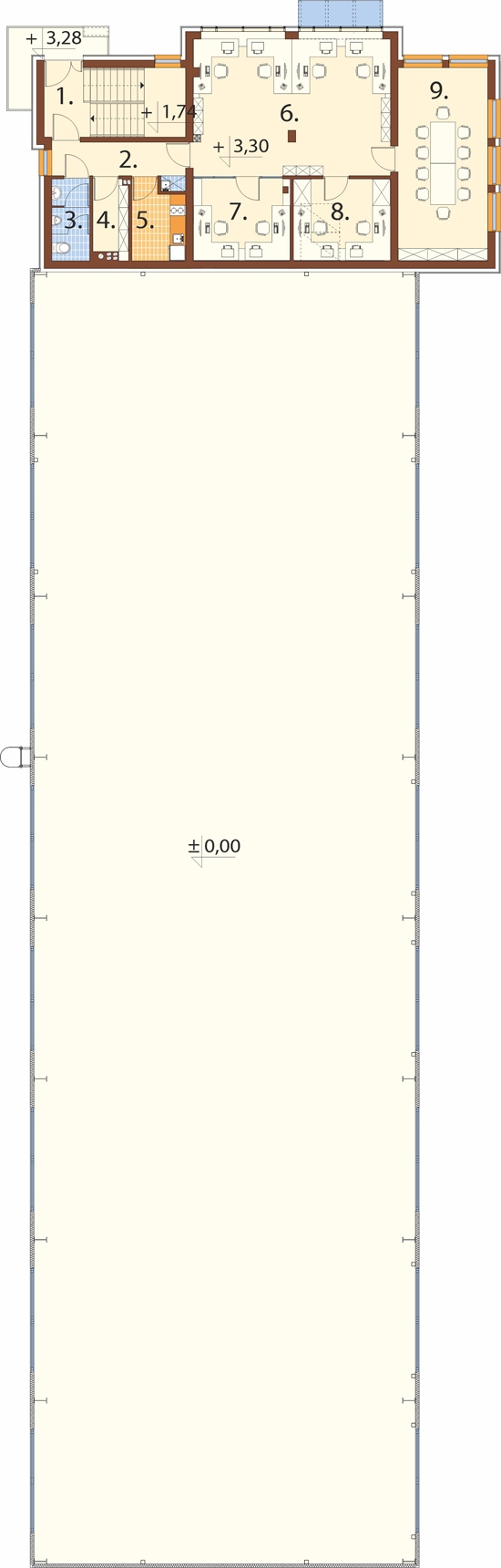

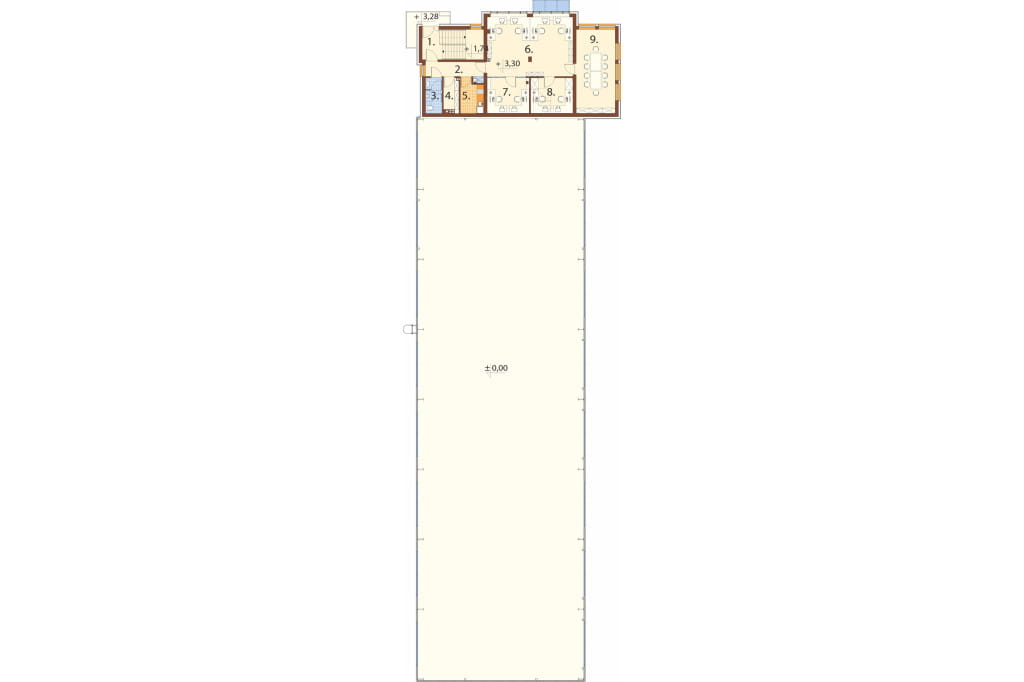

Rzut I piętra



Projekt LK-166 u - rzut

I piętro: 119,90 m2

1. Klatka schodowa 11,21 m2
2. Korytarz 7,01 m2
3. WC 4,41 m2
4. Archiwum 3,76 m2
5. Kuchnia podręczna 5,72 m2
6. Biuro 39,39 m2
7. Biuro 11,47 m2
8. Biuro 11,,59 m2
9. Pokój konferencyjny 25,34 m2
POWIĘKSZ RZUT

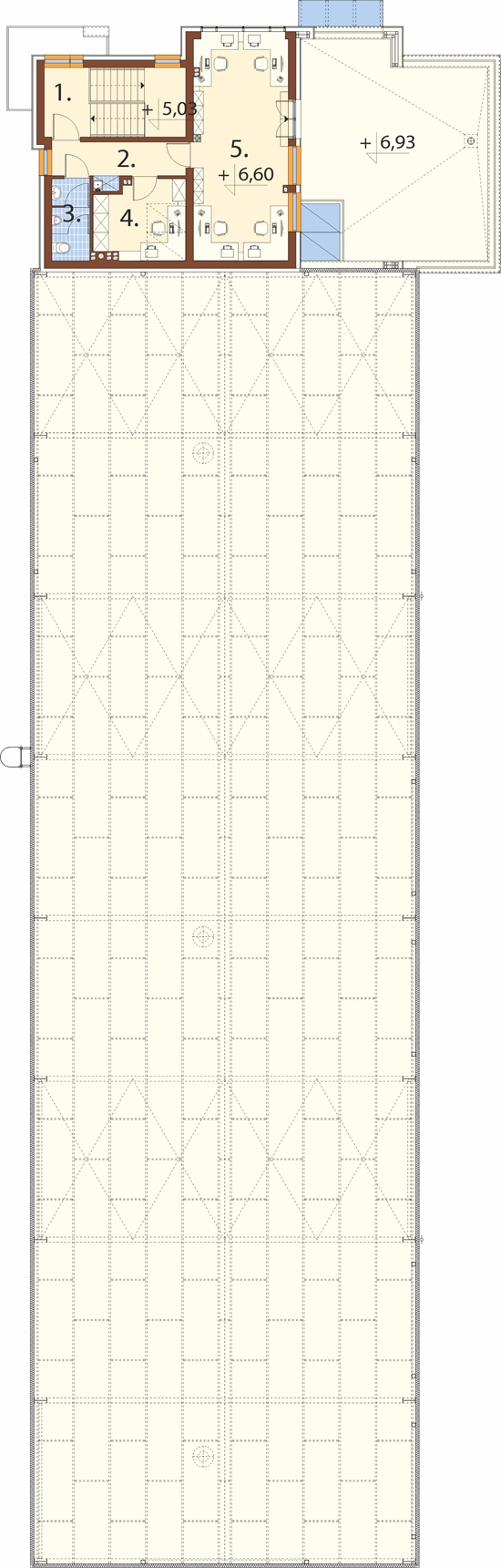

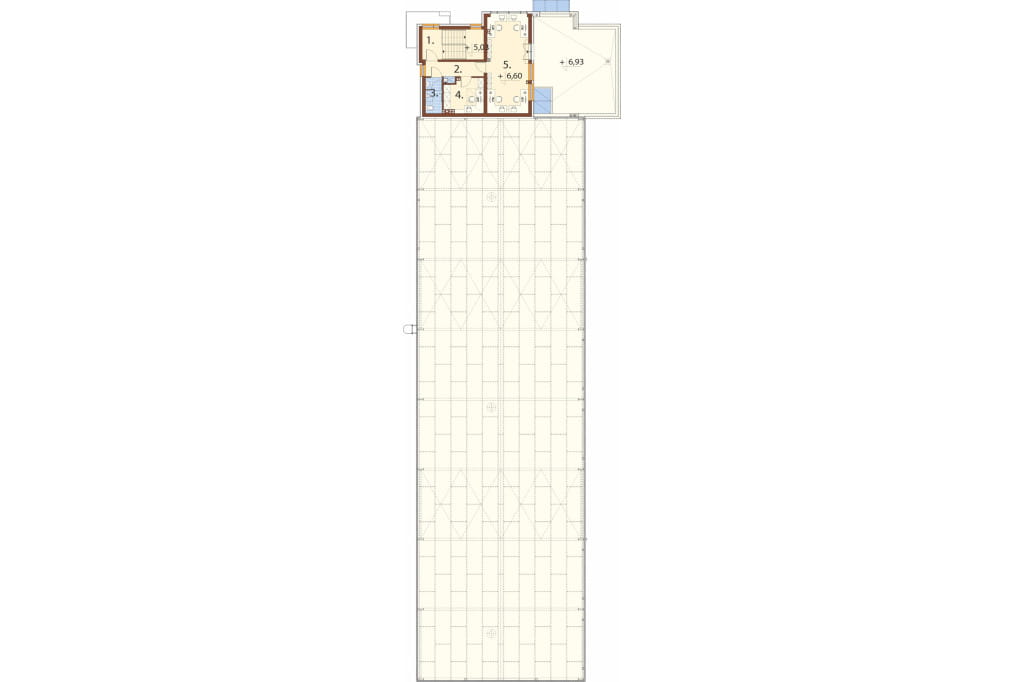

Rzut II piętra



Projekt LK-166 u - rzut

II piętro: 66,21 m2

1. Klatka schodowa 14,30 m2
2. Korytarz 7,05 m2
3. WC 4,41 m2
4. Sekretariat 9,91 m2
5. Biuro 30,54 m2
POWIĘKSZ RZUT

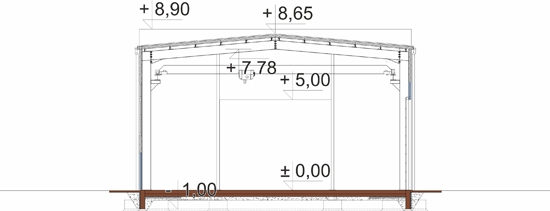

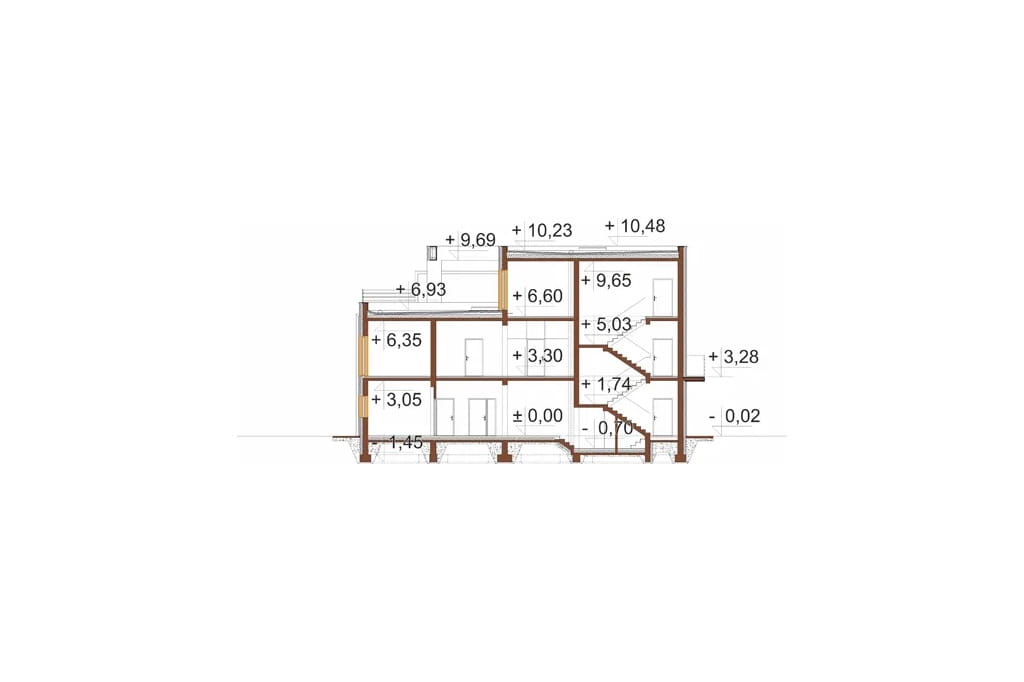

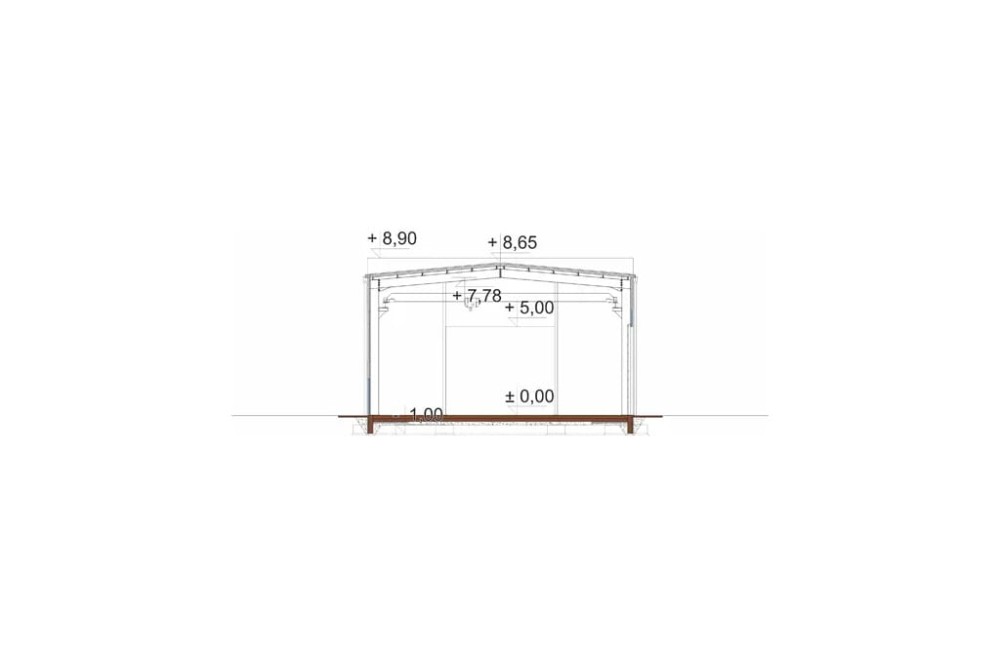

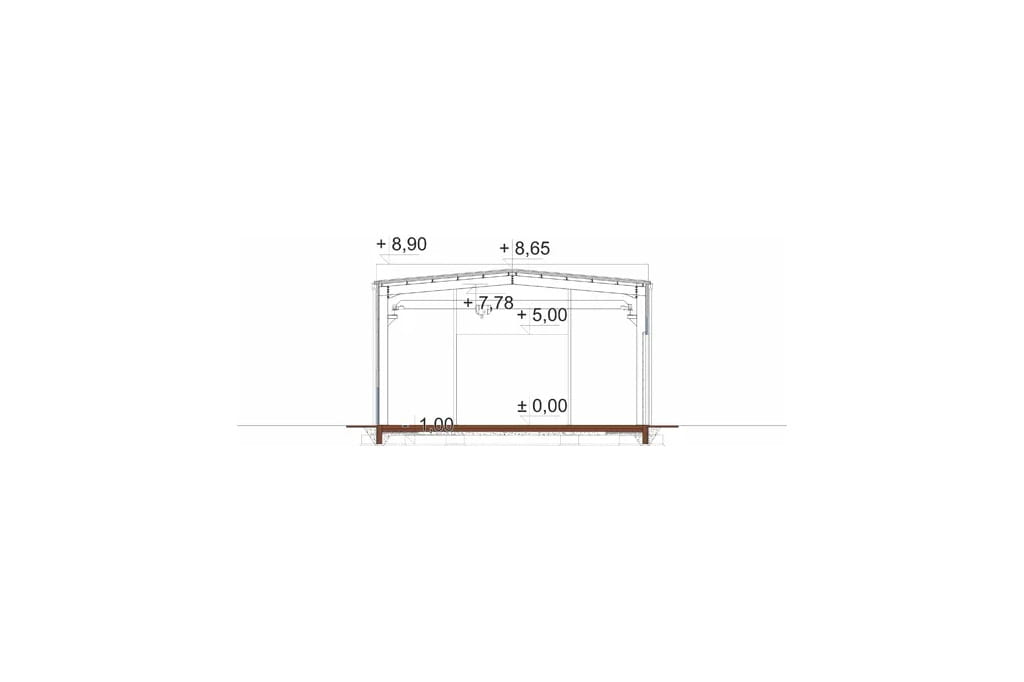

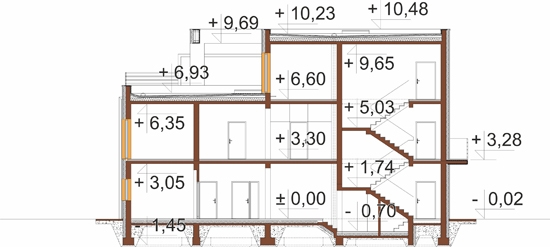

Przekrój



Projekt LK-166 u - przekrój Projekt LK-166 u - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku magazynowo-produkcyjno-biurowego LK-166

Obiekt pełniący funkcję magazynowo –produkcyjno -biurową. W budynku planuje się obróbkę i montaż elementów metalowych. Budynek składa się z dwóch oddylatowanych części – socjalno-biurowej trzykondygnacyjnej oraz hali magazynowo - produkcyjnej z suwnicą.
Budynek dwu piętrowy bez garażu i podpiwniczenia.

Technologia: tradycyjna (część biurowo - socjalna), stalowa (hala)
Ściany zewnętrzne:
- część biurowo - socjalna: pustak ceramiczny 29 cm, wełna mineralna 15 cm, panele elewacyjne
- część produkcyjna: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa
Strop nad parterem: żelbetowy (część biurowo - socjalna)
Fundament:
- część biurowo - socjalna: ławy i stopy fundamentowe
- część produkcyjna: stopy fundamentowe
Kąt nachylenia dachu: 2°-4° (część biurowo - socjalna), 5° (hala)
Ogrzewanie: gazowe
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu:
- część biurowo - socjalna: warstwa wierzchnia hydroizolacyjna
- część produkcyjna: płyta warstwowa z rdzeniem poliuretanowym
Program:
Parter: hol wejściowy + recepcja, korytarz, klatka schodowa, kotłownia gazowa, szatnia personelu ( z WC i  prysznicami), WC ogólnodostępne, pokój śniadań oraz hala wielofunkcyjna.
I piętro: klatka schodowa, korytarz, archiwum, WC, kuchnia podręczna, 3 x pokój biurowy oraz pokój biurowy / pokój konferencyjny.
II piętro: klatka schodowa, korytarz, WC, sekretariat, biuro.

 Powierzchnia zabudowy: 908.78 m²
Powierzchnia użytkowa: 1041.78 m²
Kubatura: 7642.45 m³
Szerokość działki: 26.09 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 23
Kąt nachylenia dachu: 5
Pokój na parterze: Nie
Wysokość budynku: 10,50 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 48,12 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt biura, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, z fotowoltaiką
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

6 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (kocioł gazowy)
  • projekt wewnętrznej instalacji wentylacji mechanicznej z rekuperacją
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • przedmiar + zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
