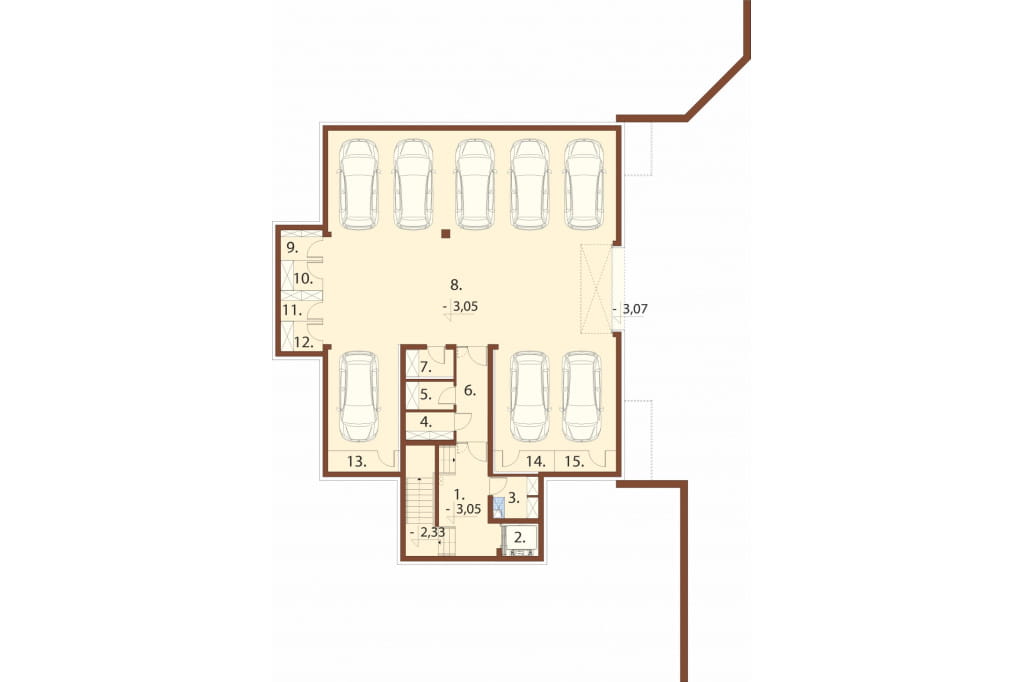

Rzut piwnicy

Piwnica: 241,23 m2


1. Klatka schodowa 14,73 m2
2. Szyb windy 2,71 m2
3. Pom. gospodarcze 4,13 m2
4. Pom. techniczne elektryczne 2,89 m2
5. Komórka lokatorska 2,89 m2
6. Przedsionek p. poż. 6,21 m2
7. Komórka lokatorska 2,86 m2
8. Miejsca postojowe 185,08 m2
9. Komórka na rowery 2,75 m2
10. Komórka na rowery 2,75 m2
11. Komórka na rowery 2,75 m2
12. Komórka na rowery 2,75 m2
13. Komórka na rowery 3,19 m2
14. Komórka na rowery 2,77 m2
15. Komórka na rowery 2,77 m2

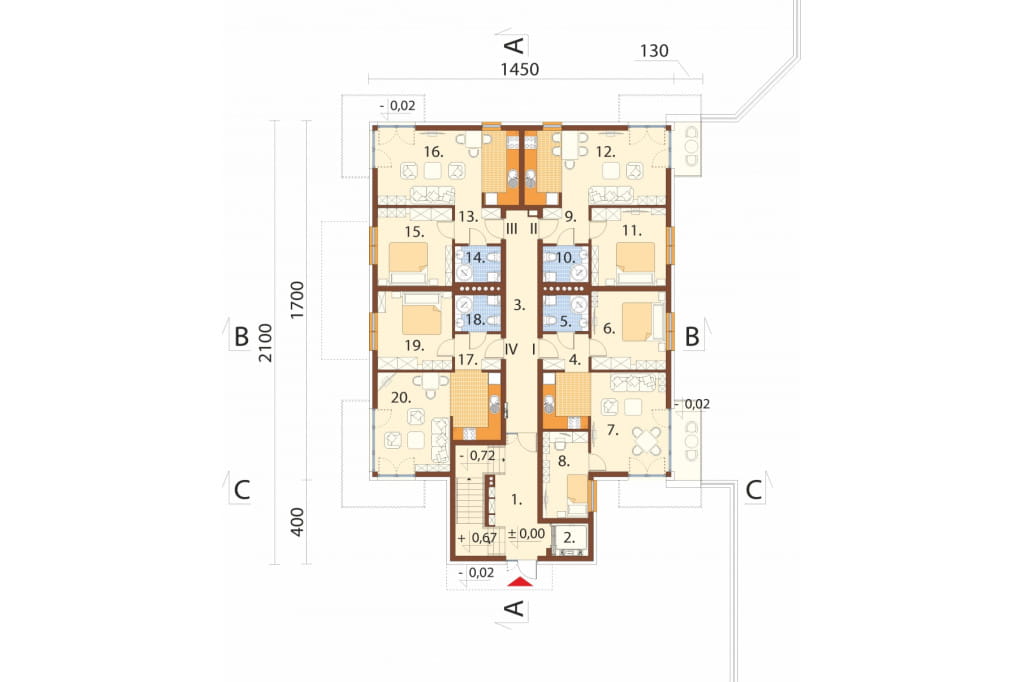

Rzut parteru

Parter: 217,73 m2


1. Klatka schodowa 20,28 m2
2. Szyb windy
3. Korytarz 15,22 m2



Apartament na wynajem I: 51,45 m2
4. Hol 3,72 m2
5. Łazienka 3,61 m2
6. Pokój 12,95 m2
7. Pokój dzienny + aneks kuch. 22,49 m2
8. Pokój 8,68 m2



Apartament na wynajem II: 43,61 m2
9. Hol 3,71 m2
10. Łazienka 3,61 m2
11. Pokój 12,91 m2
12. Pokój dzienny + aneks kuch. 23,38 m2



Apartament na wynajem III: 43,61 m2
13. Hol 3,71 m2
14. Łazienka 3,61 m2
15. Pokój 12,91 m2
16. Pokój dzienny + aneks kuch. 23,38 m2



Apartament na wynajem IV: 43,56 m2
17. Hol 3,59 m2
18. Łazienka 3,61 m2
19. Pokój 12,95 m2
20. Pokój dzienny + aneks kuch. 23,41 m2

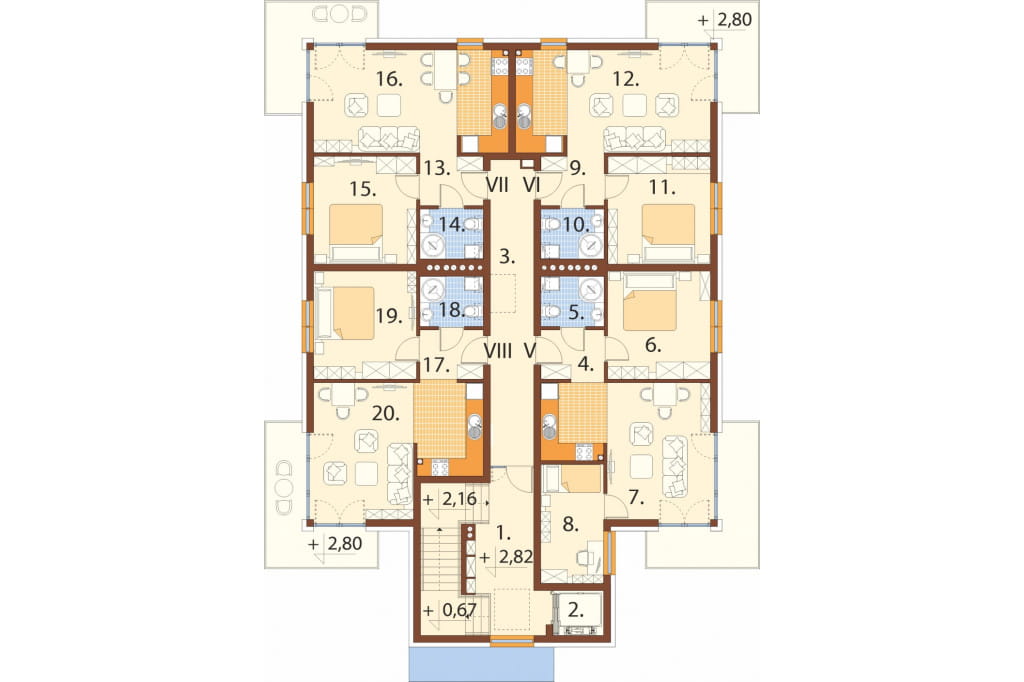

Rzut I piętra

I piętro: 214,54 m2


1. Klatka schodowa 17,09 m2
2. Szyb windy
3. Korytarz 15,22 m2



Lokal mieszkalny V: 51,45 m2
4. Hol 3,72 m2
5. Łazienka 3,61 m2
6. Pokój 12,95 m2
7. Pokój dzienny + aneks kuch. 22,49 m2
8. Pokój 8,68 m2



Lokal mieszkalny VI: 43,61 m2
9. Hol 3,71 m2
10. Łazienka 3,61 m2
11. Pokój 12,91 m2
12. Pokój dzienny + aneks kuch. 23,38 m2



Lokal mieszkalny VII: 43,61 m2
13. Hol 3,71 m2
14. Łazienka 3,61 m2
15. Pokój 12,91 m2
16. Pokój dzienny + aneks kuch. 23,38 m2



Lokal mieszkalny VIII: 43,61 m2
17. Hol 3,59 m2
18. Łazienka 3,61 m2
19. Pokój 12,95 m2
20. Pokój dzienny + aneks kuch. 23,41 m2

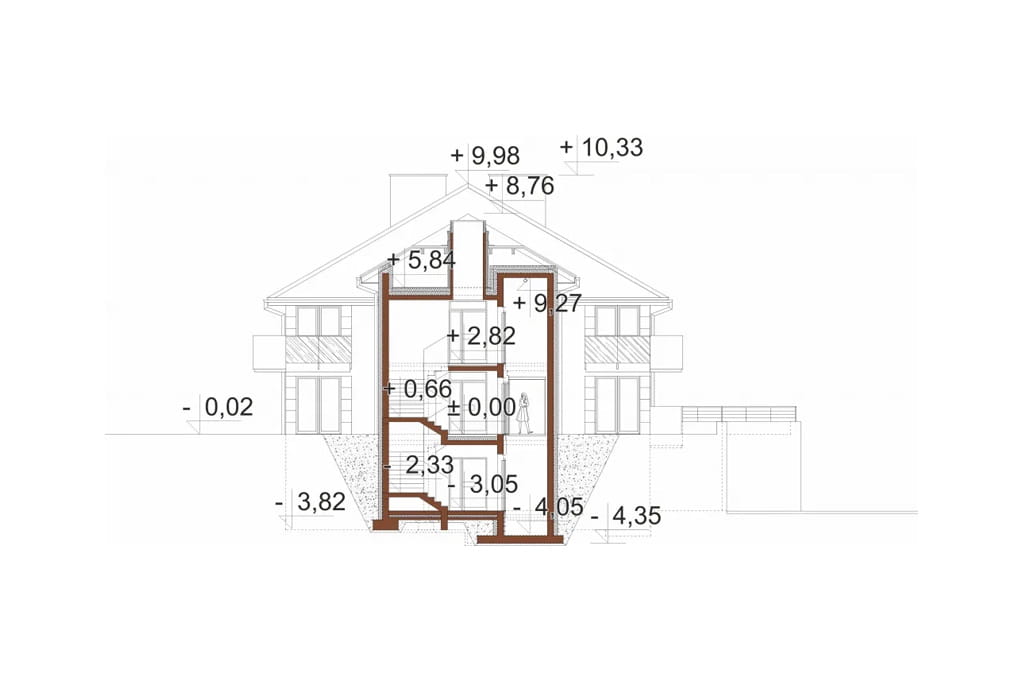

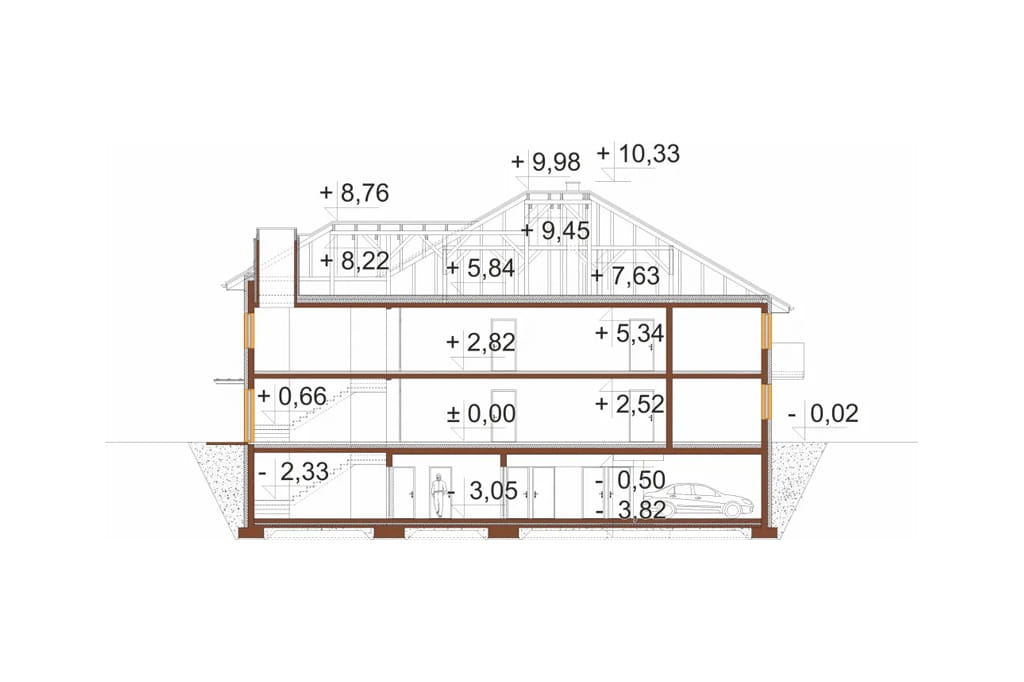

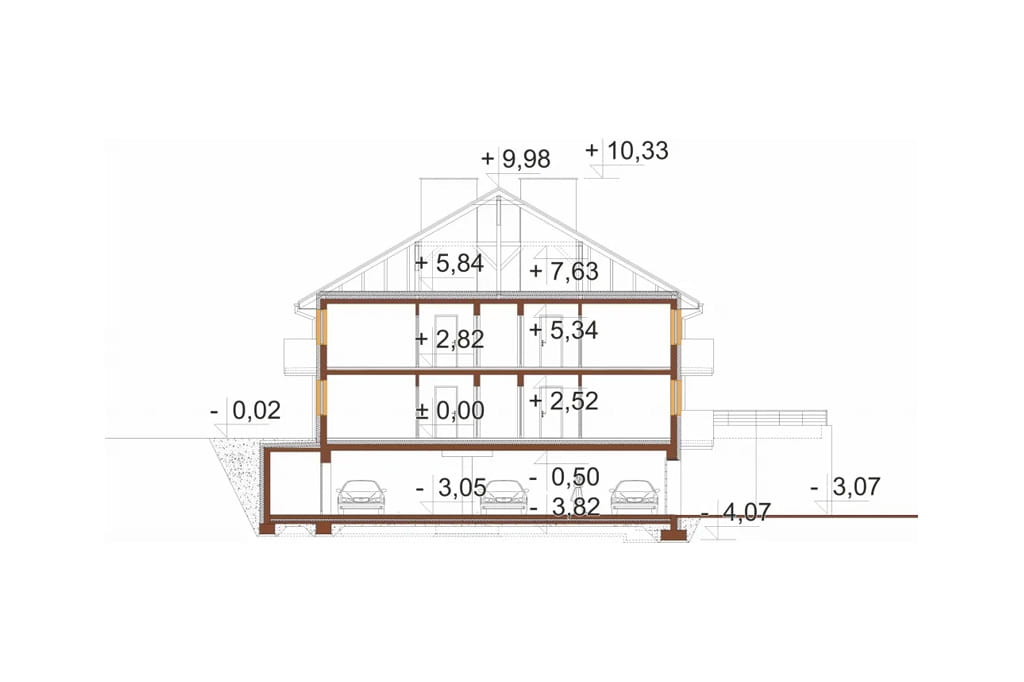

Przekrój
POWIĘKSZ PRZEKRÓJ

Projekt budynku usługowo - mieszkalnego LK-165B
Obiekt pełniący funkcję usługowo - mieszkalną. Na poziomie kondygnacji nadziemnych zaprojektowano: apartamenty na wynajem ( parter ), lokale mieszkalne ( I piętro ) a w piwnicy miejsca postojowe dla samochodów osobowych.
Budynek piętrowy z garażem i podpiwniczeniem.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 16 cm, tynk zewnętrzny
Strop nad parterem: żelbetowy
Fundament: ławy i stopy fundamentowe
Kąt nachylenia dachu: 30°
Ogrzewanie: indywidualne kotły gazowe kondensacyjne
Wentylacja: mechaniczna z odzyskiem ciepła
Pokrycie dachu: dachówka betonowa
Program:

Piwnica: 8 miejsc postojowych dla samochodów osobowych, 7 komórek na np. rowery, 2 komórki lokatorskie, przedsionek p. pożarowy, pomieszczenie techniczne, klatka schodowa, winda oraz pomieszczenie gospodarcze.

Parter: klatka schodowa, winda, korytarz oraz 4 apartamenty na wynajem o zróżnicowanych powierzchniach.

I piętro: klatka schodowa, winda, korytarz oraz 4 lokale mieszkalne o zróżnicowanych powierzchniach.

 Powierzchnia zabudowy: 274.96 m²
Powierzchnia użytkowa: 673.50 m²
Kubatura: 2992.90 m³
Szerokość działki: 23.50 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 55
Kąt nachylenia dachu: 30
Ilość pokoi: 10
Pokój na parterze: Tak
Wysokość budynku: 10 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 56,75 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: garaż wielostanowiskowy
Piwnica: podpiwniczony
Poddasze: piętro
Typ: mieszkalne z funkcją usługowo-handlową, handlowo-usługowe, piętrowe, komercyjne, projekt budynku handlowo-usługowego, projekt budynku usługowego, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, z fotowoltaiką
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 8 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
