Projekt Budynek usługowy z częścią magazynową Kod: K-153 u
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570
Rzut piwnicy

Piwnica: 194,88 m2


1. Klatka schodowa 13,90 m2
2. Korytarz 10,87 m2
3. Pomieszczenie detailingu 73,04 m2
4. Pomieszczenie magazynowe  15,43 m2
5. Korytarz 6,55 m2
6. Kotłownia gazowa 11,39 m2
7. Pom. techn. elektryczne  2,70 m2
8. Archiwum 21,04 m2
9. Szatnia personelu magazynów 13,88 m2
10. Łazienka ( WC + natrysk ) 13,79 m2
11. Pokój śniadań 12,29 m2

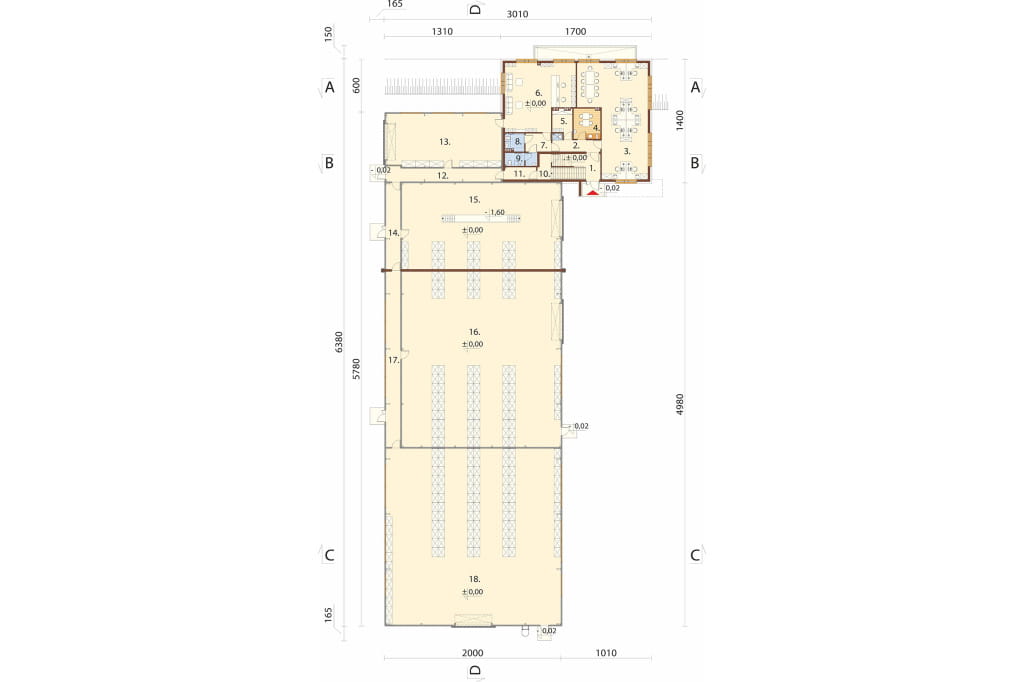

Rzut parteru

Parter: 1264,35 m2


1. Klatka schodowa 11,83 m2
2. Korytarz 7,65 m2
3. Biuro 81,54 m2
4. Pokój śniadań 10,05 m2
5. Szatnia personelu 6,23 m2
6. Biuro Obsługi Klienta 53,98 m2
7. Przedsionek 5,77 m2
8. WC damskie / dla niepełnospr. 4,00 m2
9. WC męskie 5,18 m2
10. Klatka schodowa 7,49 m2
11. Korytarz 4,76 m2
12. Korytarz 19,53 m2
13. Pom. magazynowe nr 1 78,38 m2
14. Korytarz 16,00 m2
15. Pom. magazynowe nr 2 173,92 m2
16. Pom. magazynowe nr 3 353,93 m2
17. Korytarz 32,57 m2
18. Pom. magazynowe nr 4 391,54 m2

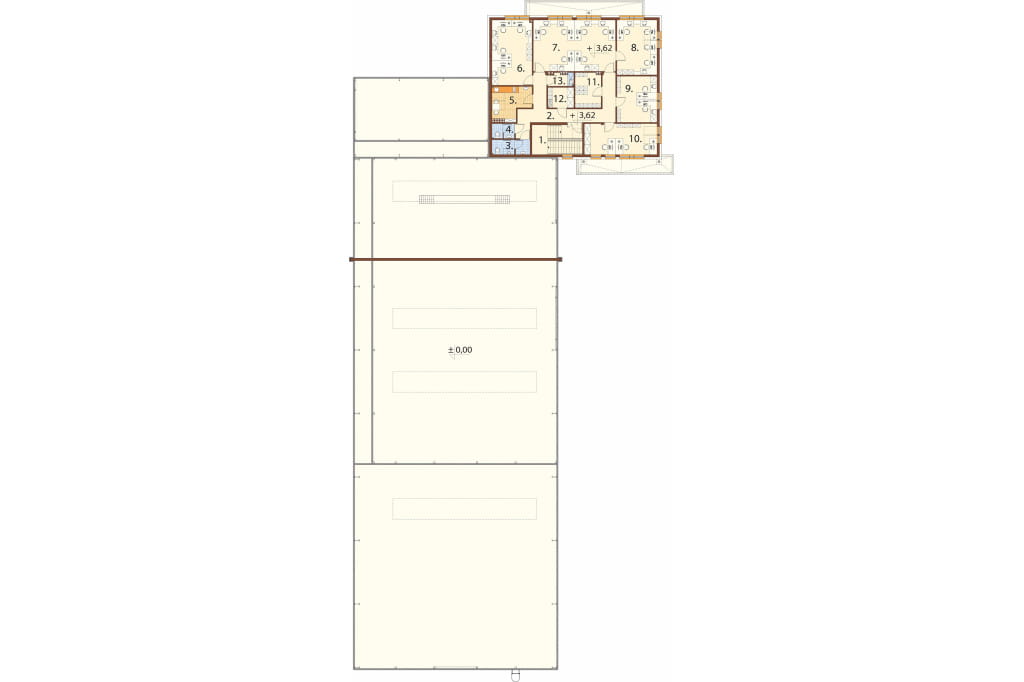

Rzut poddasza

Poddasze: 193,46 m2


1. Klatka schodowa 12,60 m2
2. Korytarz 23,09 m2
3. WC męskie 5,11 m2
4.  WC damskie 2,99 m2
5. Pokój śniadań 10,77 m2
6. Biuro nr 1 24,45 m2
7. Biuro nr 2 39,67 m2
8. Biuro nr 3 20,63 m2
9. Biuro nr 4 17,30 m2
10. Biuro nr 5 21,03 m2
11. Archiwum 8,38 m2
12. Szatnia personelu 4,56 m2
13. Pom. porządkowe 2,88 m2

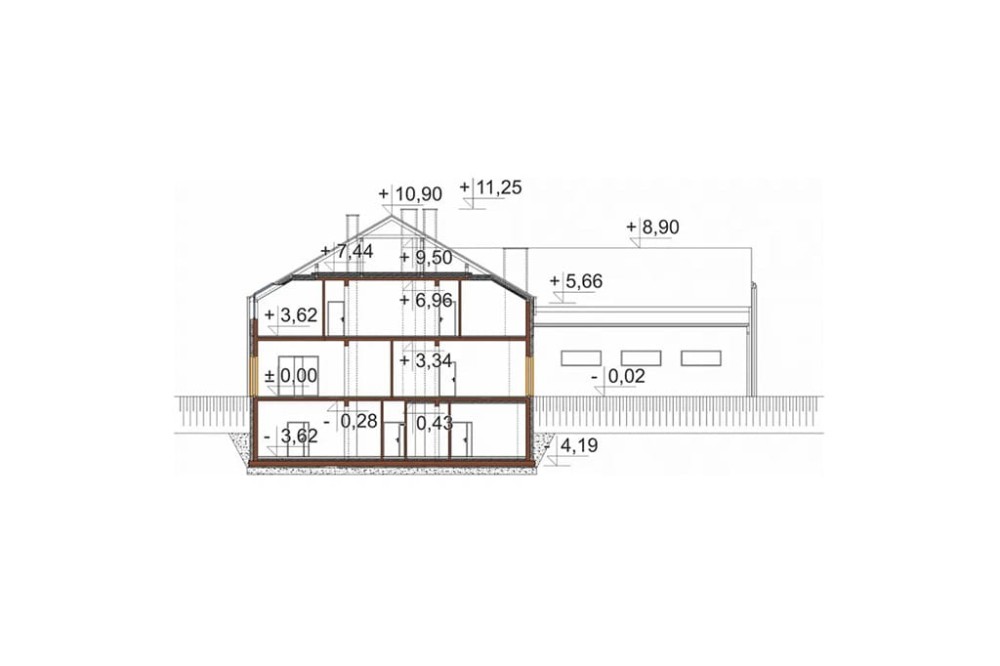

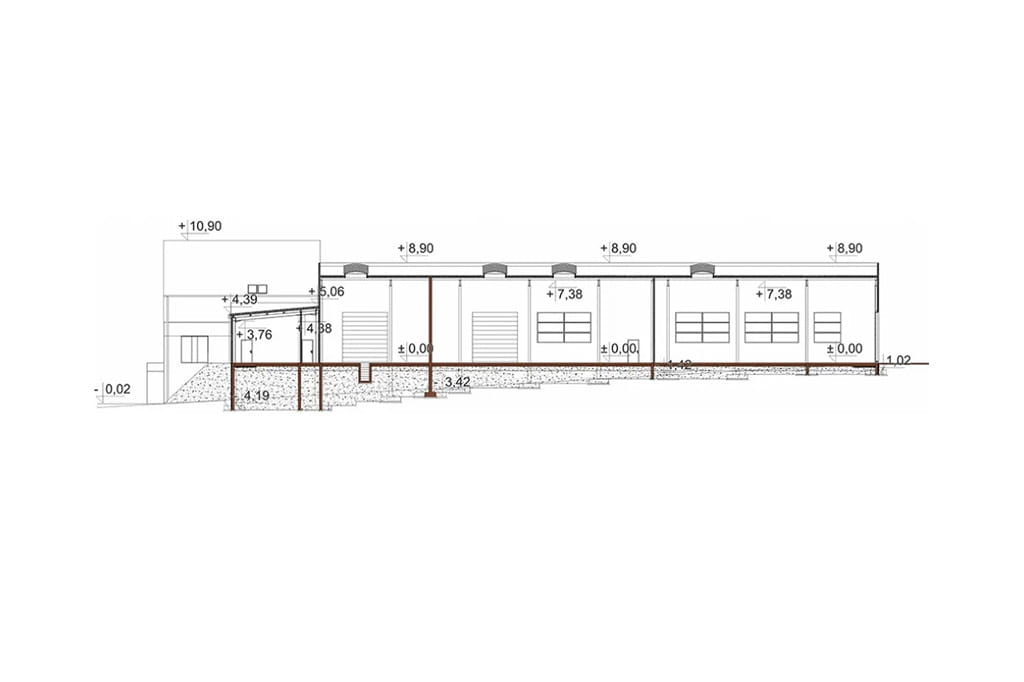

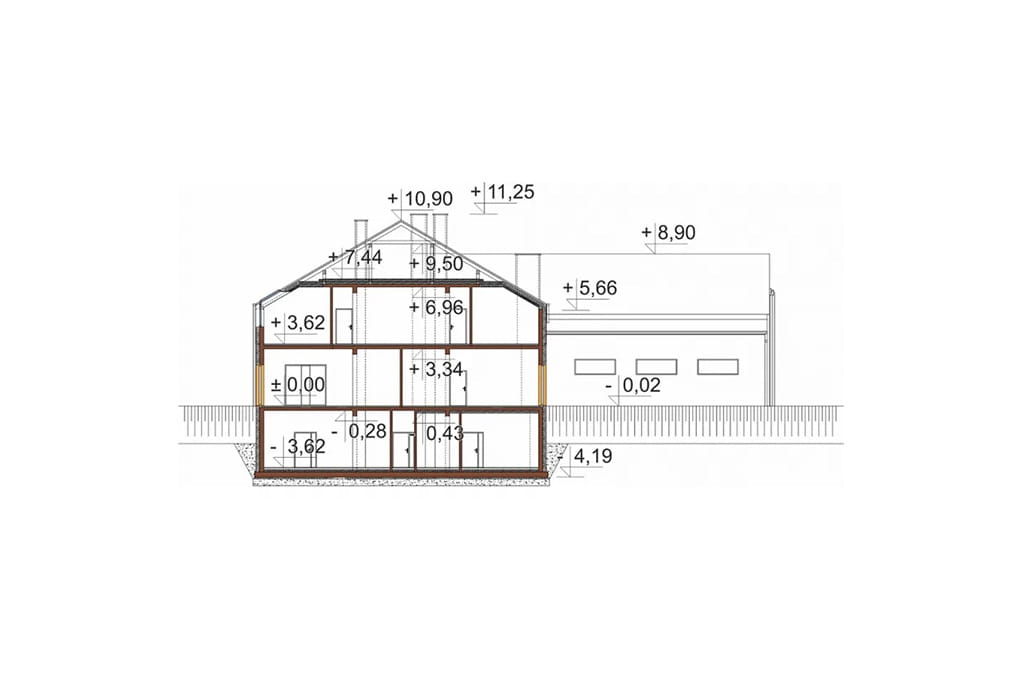

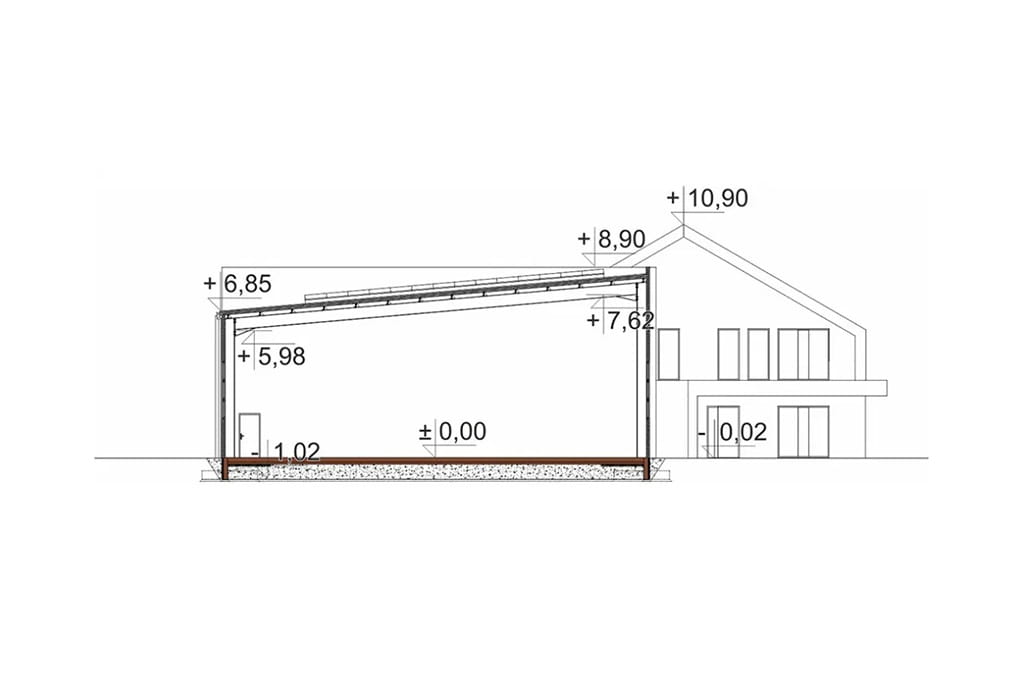

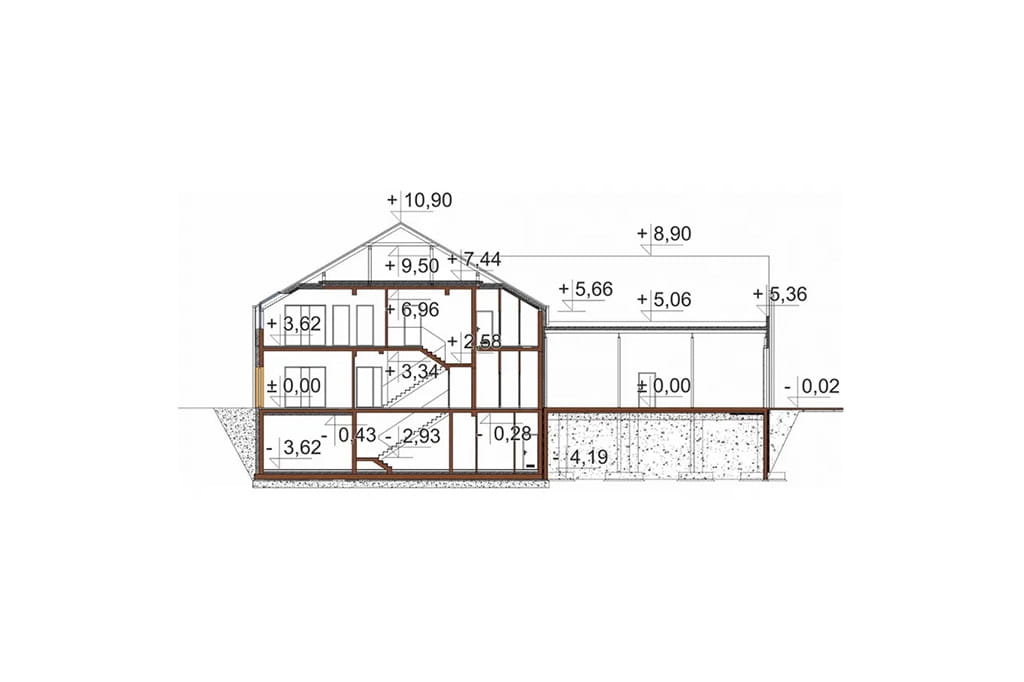

Przekrój
POWIĘKSZ PRZEKRÓJ

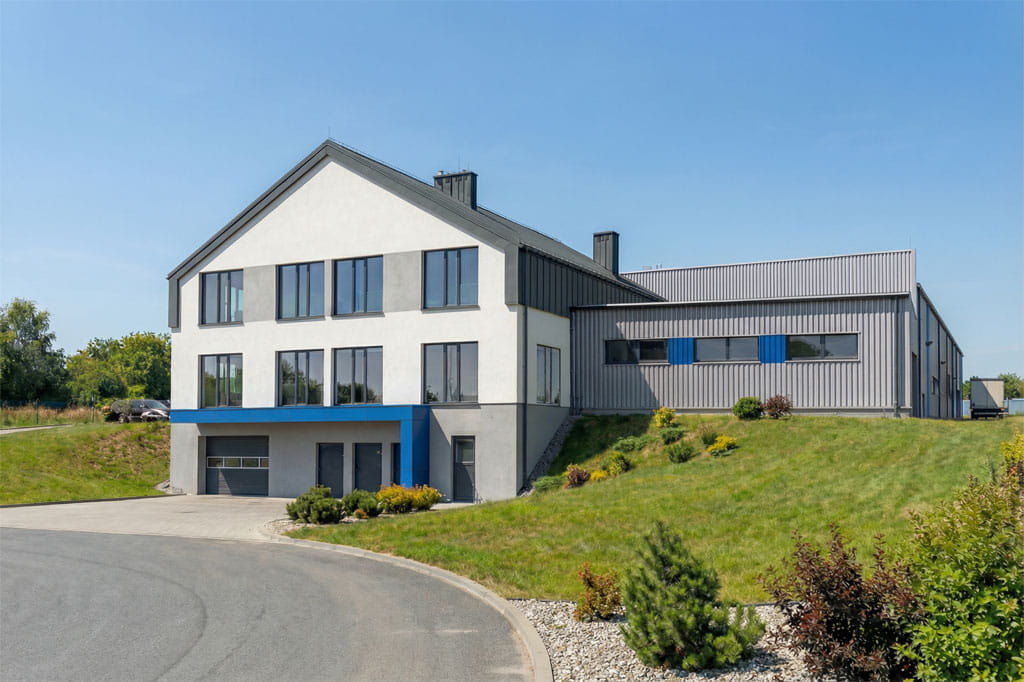

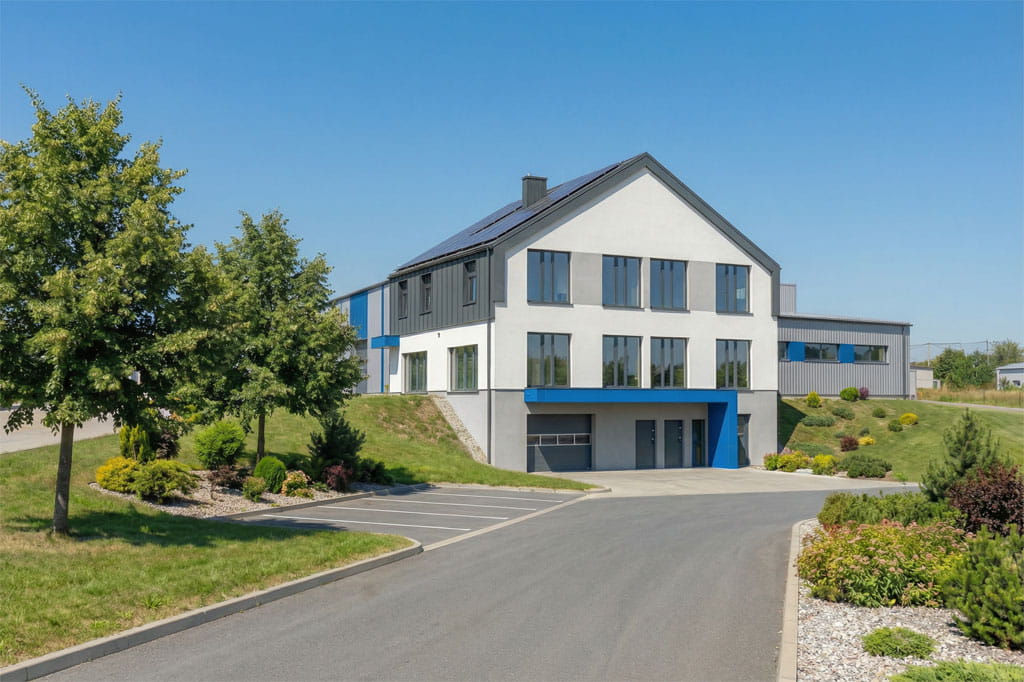

Projekt budynku usługowego z częścią magazynową K-153

Część biurowa / usługowa - podpiwniczona, posiada 2 kondygnacje nadziemne: parter oraz poddasze użytkowe, przekryta dachem skośnym o symetrycznym nachyleniu połaci wynoszącym 30°.
Część magazynowa - niepodpiwniczona, posiada 1 kondygnację nadziemną, przekryta dachem jednospadowym o nachyleniu połaci dachowej 5°

W budynku przewiduje się około 25-30 pracowników.

Technologia: tradycyjna (część biurowa / usługowa), stalowa (część magazynowa)
Ściany zewnętrzne:
- część biurowa / usługowa: beton komórkowy 24 cm, styropian 20 cm, tynk cienkowarstwowy
- część magazynowa: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa
Strop: żelbetowy (część biurowa / usługowa)
Fundament: płyta fundamentowa (biurowa / usługowa), stopy i ściany fundamentowe (częśc magazynowa)
Ogrzewanie: gazowe (kocioł gazowy oraz aparaty grzewczo wentylacyjne gazowe), pompa ciepła do podgrzewania cwu, instalacja fotowoltaiczną o mocy 30kWp do produkcji prądu na potrzeby zasilania urządzeń pomocniczych do c.o. i c.w.u
Fotowoltaika: w budynku zaprojektowano instalację fotowoltaiczną na dachu o mocy 30 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do c.o i c.w.u oraz częściowo oświetlenia wbudowanego.
Wentylacja: z rekuperacją (część biurowa / usługowa), mechaniczna.
Pokrycie dachu:
- część  biurowa / usługowa: blacha dachowa płaska łączona na rąbek stojący
- część magazynowa: dachowa płyta warstwowa z rdzeniem poliuretanowym 16/20 cm
Program:
- piwnica: klatka schodowa, korytarz, magazyn, pomieszczenie detailingu, kotłownia gazowa, pomieszczenie techniczne elektryczne, archiwum, szatnia personelu hali, pokój śniadań, łazienka ( WC + umywalki + natryski )
- parter: klatka schodowa, korytarz, biuro, pokój śniadań, szatnia personelu biurowego, biuro obsługi klienta, przedsionek, WC damskie / dla niepełnosprawnych, WC męskie oraz 4 pomieszczenia magazynowe.
- poddasze: klatka schodowa, korytarz, WC męskie, WC damskie, pokój śniadań, pomieszczenie porządkowe, szatnia personelu biurowego, archiwum oraz 5 pomieszczeń biurowych.

 Powierzchnia zabudowy: 1339.36 m²
Powierzchnia użytkowa: 1465.99 m²
Kubatura: 12156.90 m³
Szerokość działki: 38.10 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 42
Kąt nachylenia dachu: 5
Pokój na parterze: Nie
Wysokość budynku: 10,92 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 47,55 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe
Typ: handlowo-usługowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne, z fotowoltaiką
Technologia: stalowa, tradycyjna

Autorzy projektu: Jaromir Mruk, Mateusz Budziakowski
CENA 3 EGZ. PROJEKTU 7 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
