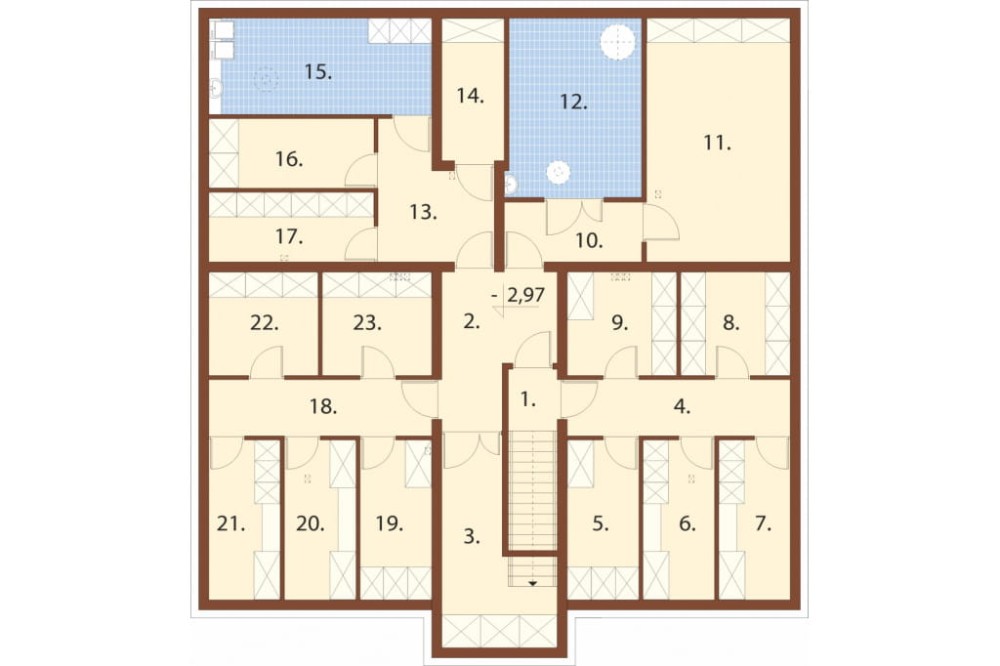

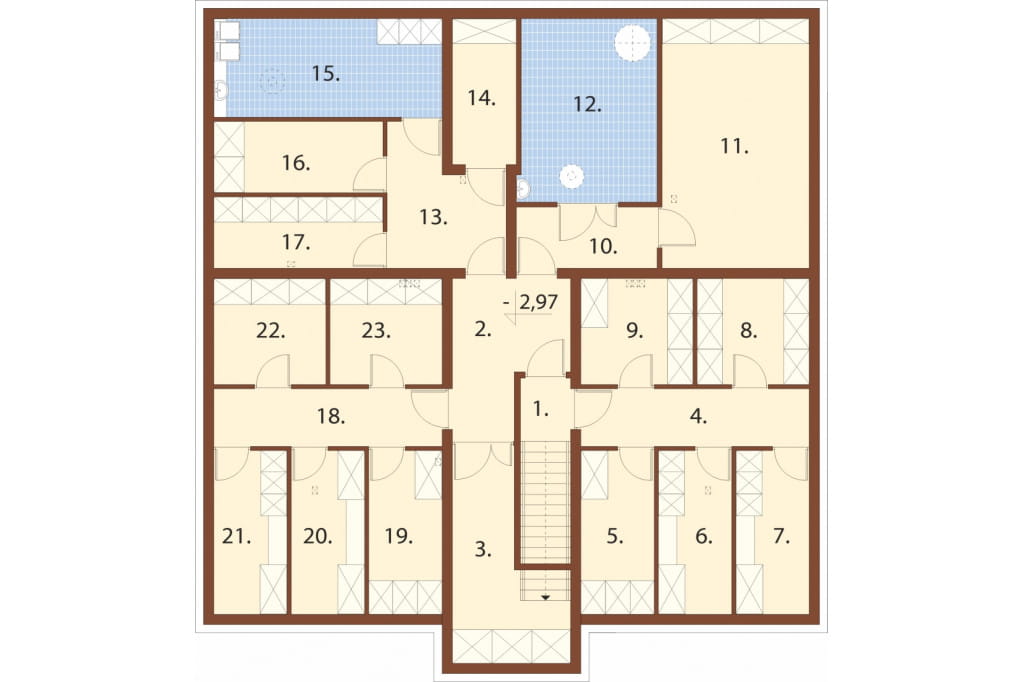

Rzut piwnicy

Piwnica: 192,47 m2

1. Klatka schodowa 5,36 m2

2. Korytarz 8,95 m2

3. Pom. gospodarcze 10,94 m2

4. Korytarz 7,64 m2

5. Komórka lok. 6,99 m2

6. Komórka lok. 6,99 m2

7. Komórka lok. 6,99 m2

8. Komórka lok. 6,93 m2

9. Komórka lok. 6,93 m2

10. Korytarz 4,97 m2

11. Pom. gosp. - wózkownia 21,70 m2

12. Węzeł ciepła 14,74 m2

13. Korytarz 8,19 m2

14. Pom. tech. elektryczne 5,41 m2

15. Pom. gospodarcze - pralnia 13,23 m2

16. Komórka lok. 7,02 m2

17. Komórka lok. 7,02 m2

18. Korytarz 7,64 m2

19. Komórka lok. 6,99 m2

20. Komórka lok. 6,99 m2

21. Komórka lok. 6,99 m2

22. Komórka lok. 6,93 m2

23. Komórka lok. 6,93 m2

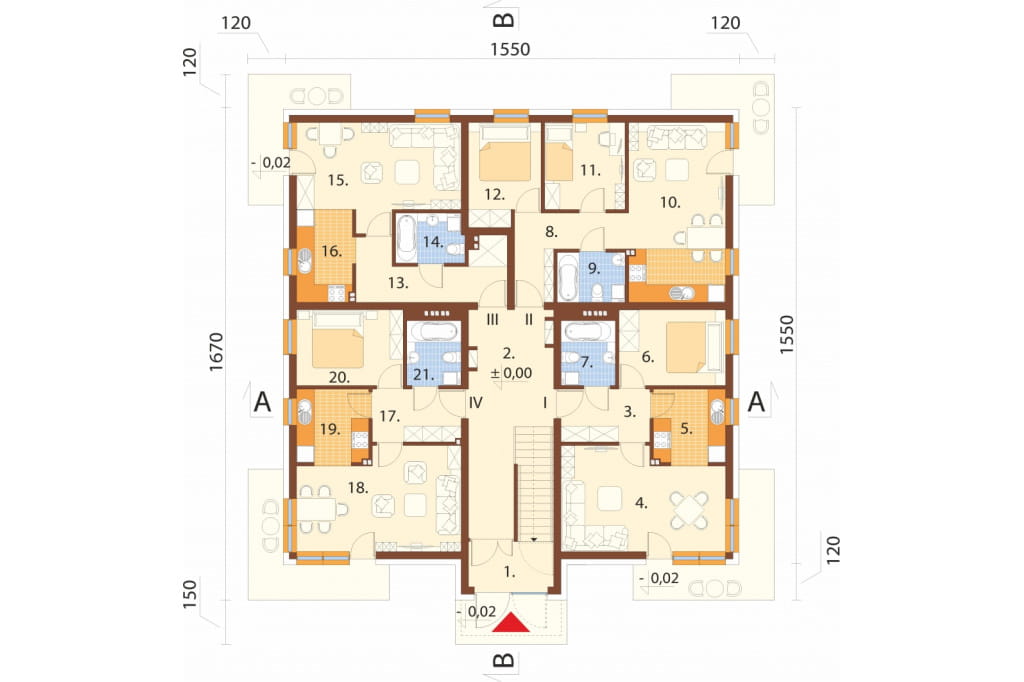

Rzut parteru

Parter: 187,51 m2

1. Wiatrołap 5,24 m2

2. Hol / kaltka schodowa 16,35 m2

Lokal mieszkalny I: 42,22 m2

3. Hol 5,24 m2

4. Pokój dzienny 18,04 m2

5. Kuchnia 5,91 m2

6. Pokój 9,11 m2

7. Łazienka 3,92 m2

Lokal mieszkalny II: 46,33 m2

8. Hol 6,87 m2

9. Łazienka 3,78 m2

10. Pokój dzienny + aneks kuch. 19,82 m2

11. Pokój 7,88 m2

12. Pokój 7,98 m2

Lokal mieszkalny III: 35,15 m2

13. Hol 8,44 m2

14. Łazienka 3,75 m2

15. Pokój dzienny 17,21 m2

16. Kuchnia 5,75 m2

Lokal mieszkalny IV: 42,22 m2

17. Hol 5,24 m2

18. Pokój dzienny 18,04 m2

19. Kuchnia 5,91 m2

20. Pokój 9,11 m2

21. Łazienka 3,92 m2

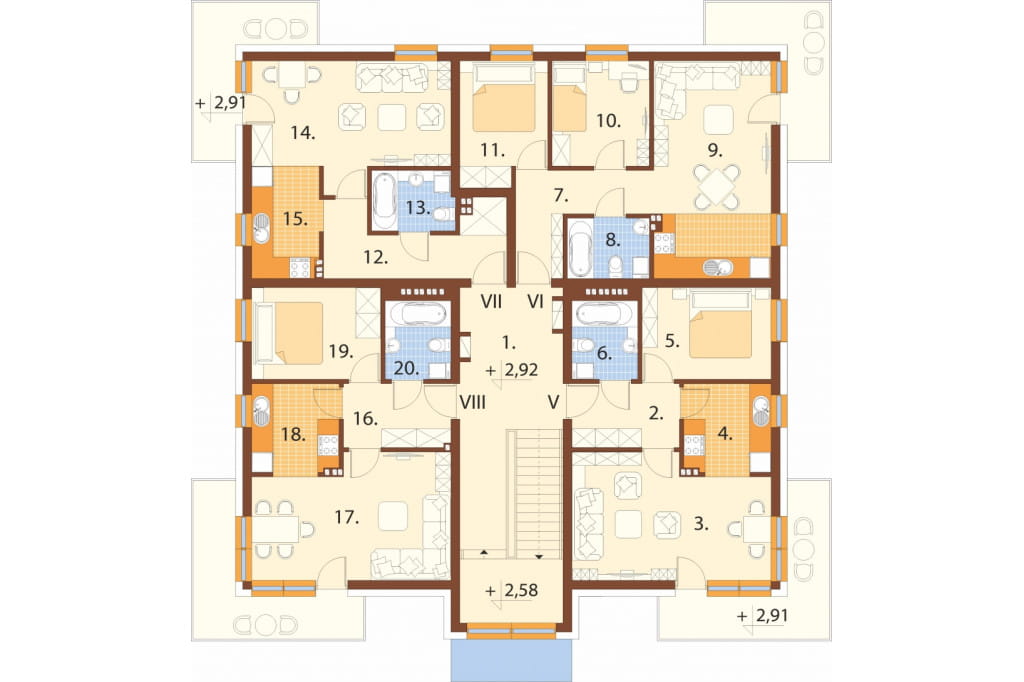

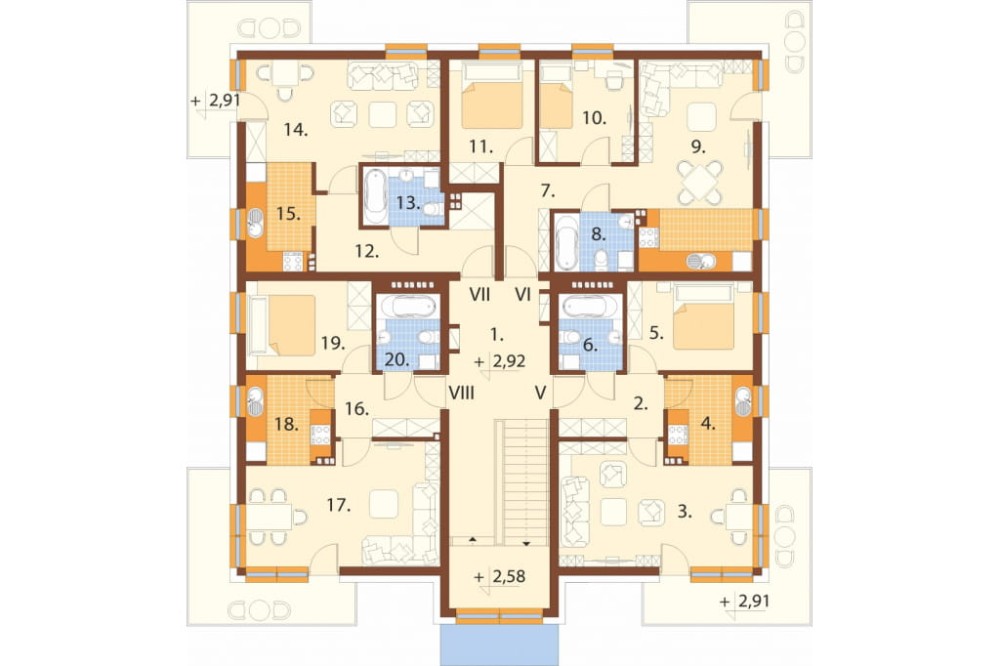

Rzut I piętra

I piętro: 190,93 m2

1. Hol / kaltka schodowa 25,11 m2

Lokal mieszkalny V: 42,19 m2

2. Hol 5,24 m2

3. Pokój dzienny 18,04 m2

4. Kuchnia 5,88 m2

5. Pokój 9,11 m2

6. Łazienka 3,92 m2

Lokal mieszkalny VI: 46,32 m2

7. Hol 6,87 m2

8. Łazienka 3,78 m2

9. Pokój dzienny + aneks kuch. 19,81 m2

10. Pokój 7,88 m2

11. Pokój 7,98 m2

Lokal mieszkalny VII: 35,12 m2

12. Hol 8,44 m2

13. Łazienka 3,75 m2

14. Pokój dzienny 17,21 m2

15. Kuchnia 5,72 m2

Lokal mieszkalny VIII: 42,19 m2

16. Hol 5,24 m2

17. Pokój dzienny 18,04 m2

18. Kuchnia 5,88 m2

19. Pokój 9,11 m2

20. Łazienka 3,92 m2

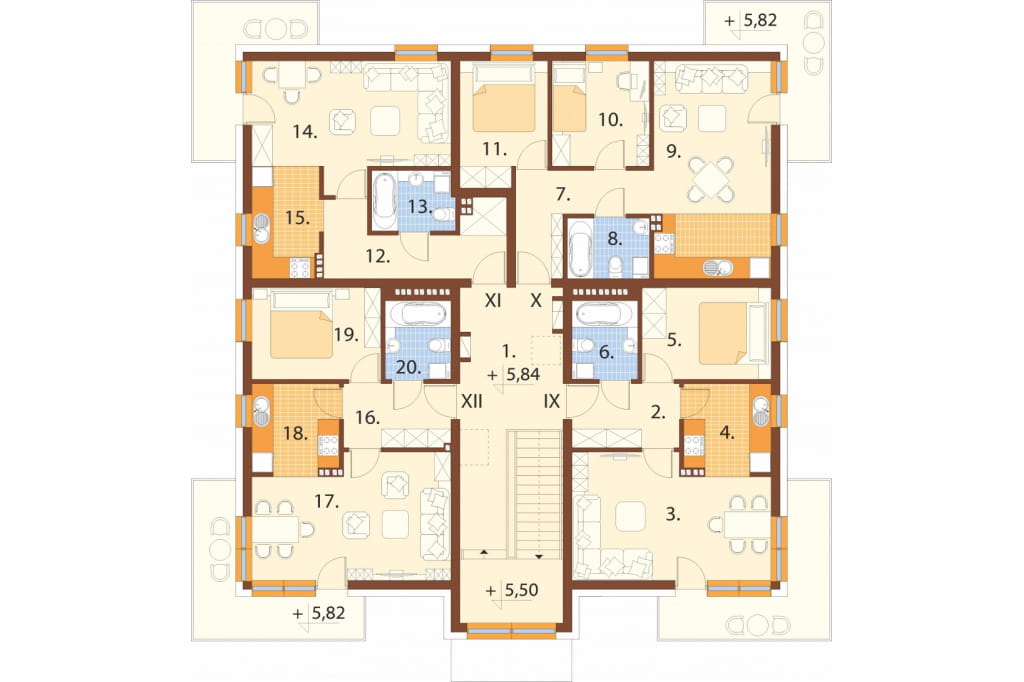

Rzut II piętra

II piętro: 190,76 m2

1. Hol / kaltka schodowa 25,11 m2

Lokal mieszkalny IX: 42,17 m2

2. Hol 5,24 m2

3. Pokój dzienny 18,04 m2

4. Kuchnia 5,86 m2

5. Pokój 9,11 m2

6. Łazienka 3,92 m2

Lokal mieszkalny X: 46,21 m2

7. Hol 6,87 m2

8. Łazienka 3,78 m2

9. Pokój dzienny + aneks kuch. 19,70 m2

10. Pokój 7,88 m2

11. Pokój 7,98 m2

Lokal mieszkalny XI: 35,10 m2

12. Hol 8,44 m2

13. Łazienka 3,75 m2

14. Pokój dzienny 17,21 m2

15. Kuchnia 5,70 m2

Lokal mieszkalny XII: 42,17 m2

16. Hol 5,24 m2

17. Pokój dzienny 18,04 m2

18. Kuchnia 5,86 m2

19. Pokój 9,11 m2

20. Łazienka 3,92 m2

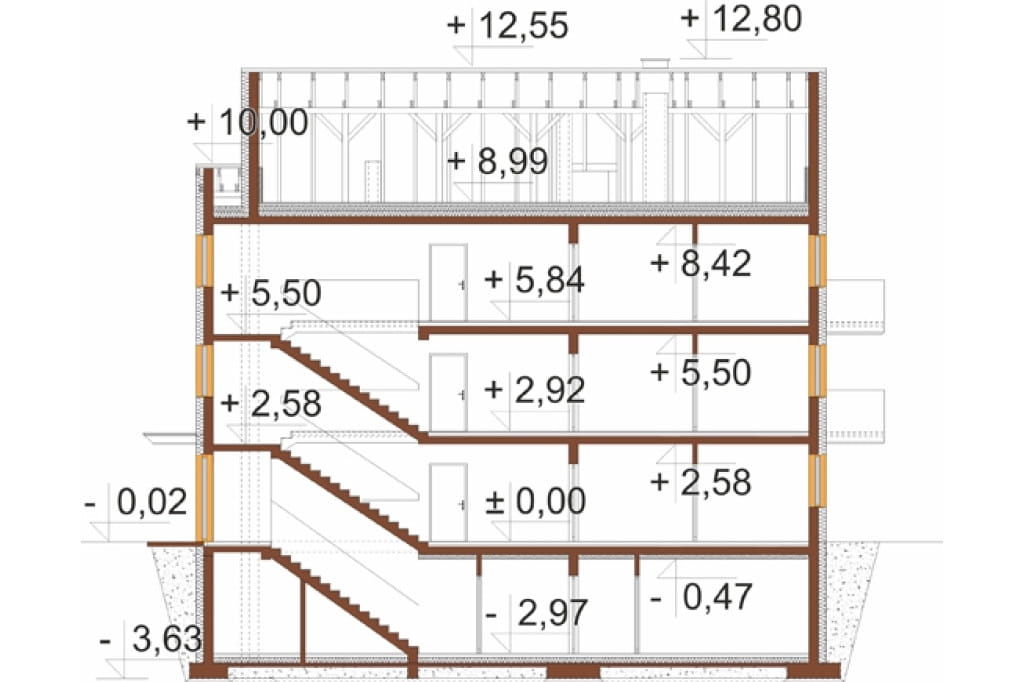

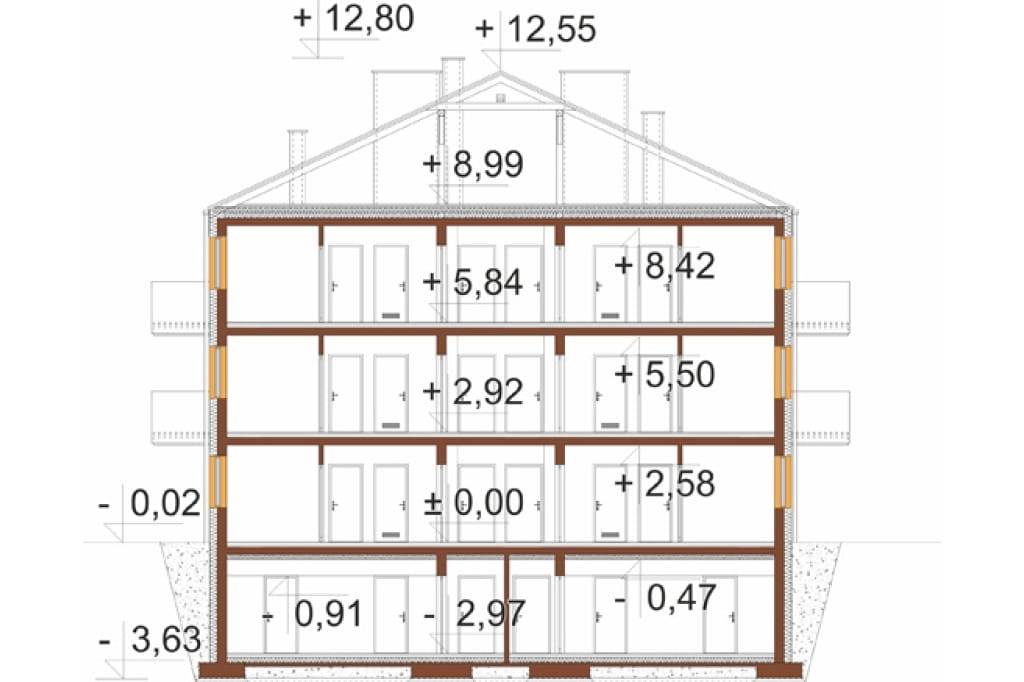

Przekrój
POWIĘKSZ PRZEKRÓJ

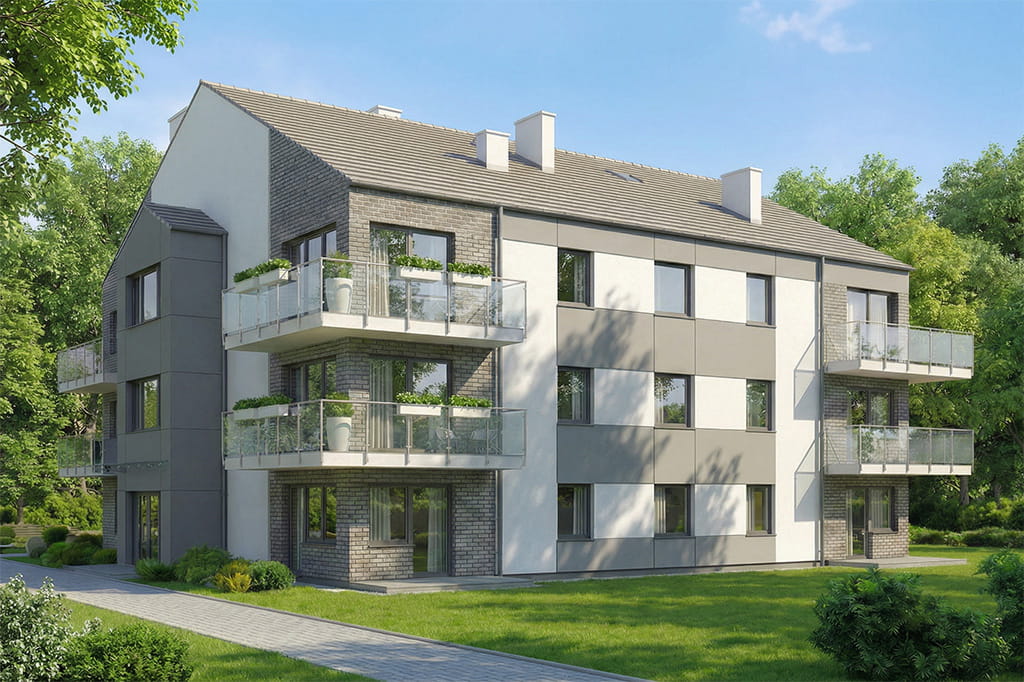

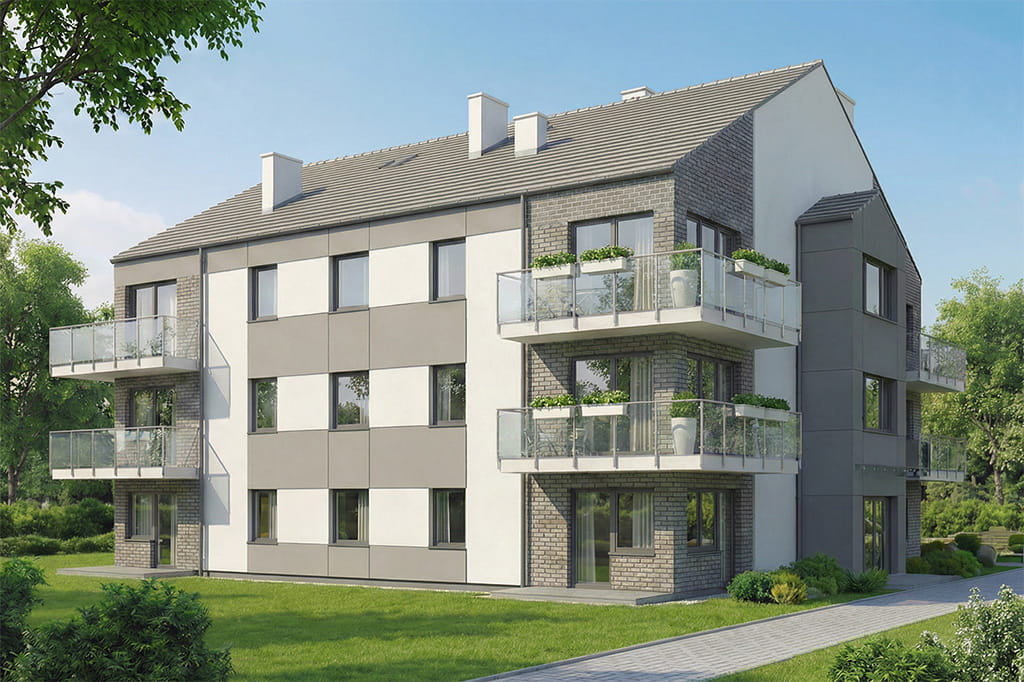

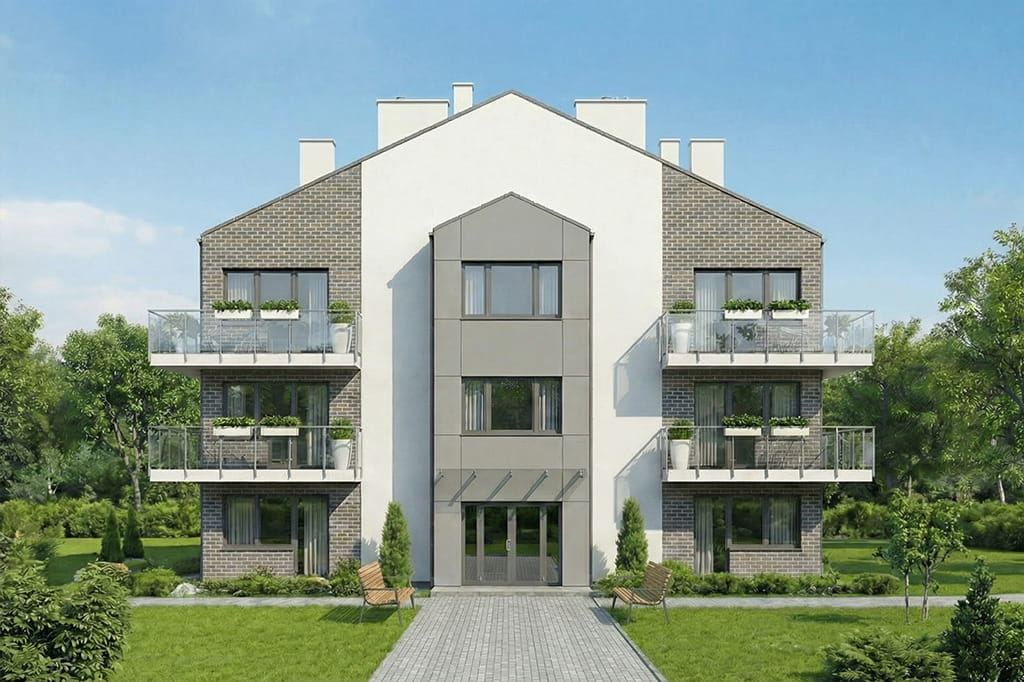

Projekt budynku wielorodzinnego L-6892
Obiekt pełniący funkcję mieszkalną wielorodzinną składający się z 12 lokali mieszkalnych. Budynek jest podpiwniczony, posiada trzy kondygnacje nadziemne. Na poziomie kondygnacji nadziemnych zaprojektowano: lokale mieszkalne ( parter - 4 lokale mieszkalne + 1 piętro – 4 lokale mieszkalne + 2 piętro – 4 lokale mieszkalne ) a w piwnicy 12 komórek lokatorskich, pomieszczenia techniczne, wózkownię oraz pralnię.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 20 cm, tynk cienkowarstwowy.
Strop nad parterem: gęstożebrowy typu Rector.
Fundament: ława fundamentowa
Kąt nachylenia dachu: 25°
Ogrzewanie: pompa ciepła, instalacja PV na dachu o mocy 12,4 kWp
Pokrycie dachu: blachodachówka
Program:
Piwnica – 12 komórek lokatorskich pomieszczenie techniczne elektryczne, węzeł ciepła, wózkownia, pralnia, klatka schodowa oraz pomieszczenie gospodarcze..
Parter – klatka schodowa oraz 4 mieszkania o zróżnicowanych powierzchniach.
I piętro – klatka schodowa oraz 4 mieszkania o zróżnicowanych powierzchniach.
II piętro – klatka schodowa oraz 4 mieszkania o zróżnicowanych powierzchniach.

 Powierzchnia zabudowy: 244.81 m²
Powierzchnia użytkowa: 626.96 m²
Kubatura: 3674.70 m³
Szerokość działki: 23.50 m
Ilość kondygnacji: 4
Liczba pomieszczeń: 84
Kąt nachylenia dachu: 25
Ilość pokoi: 12
Pokój na parterze: Tak
Wysokość budynku: 12,57 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 7,69 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: piętro
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok, z fotowoltaiką
Technologia: tradycyjna

Autorzy projektu: Jaromir Mruk, Mateusz Budziakowski
