Projekt domu Budynek wielorodzinny Kod: DM-6891 u
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

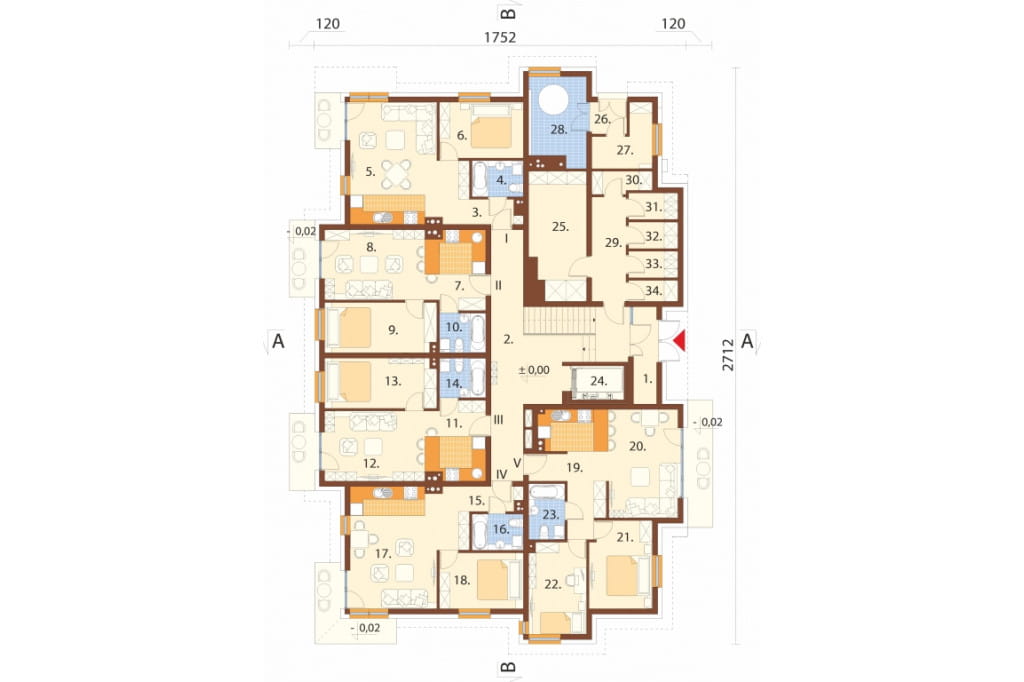

Rzut parteru

Parter: 323,22 m2

1. Wiatrołap 4,70 m2

2. Korytarz + Klatka schodowa 35,00 m2


Lokal mieszkalny I: 43,85 m2

3. Hall 3,09 m2

4. Łazienka 3,94 m2

5. Pokój dzienny + aneks kuch. 26,70 m2

6. Pokój 10,12 m2

Lokal mieszkalny II: 40,97 m2

7. Hall 3,53 m2

8. Pokój dzienny + aneks kuch. 21,55 m2

9. Pokój 12,01 m2

10. Łazienka 3,88 m2

Lokal mieszkalny III: 40,97 m2

11. Hall 3,53 m2

12. Pokój dzienny + aneks kuch. 21,55 m2

13. Pokój 12,01 m2

14. Łazienka 3,88 m2

Lokal mieszkalny IV: 43,95 m2

15. Hall 3,19 m2

16. Łazienka 3,94 m2

17. Pokój dzienny + aneks kuch. 26,70 m2

18. Pokój 10,12 m2

Lokal mieszkalny V: 58,96 m2

19. Hall 8,06 m2

20. Pokój dzienny + aneks kuch. 23,56 m2

21. Pokój 11,72 m2

22. Pokój 11,33 m2

23. Łazienka 4,29 m2


24. Szyb windy 3,75 m2

25. Wózownia + Rowerownia 15,07 m2

26. Wiatrolap 2,35 m2

27. Pom, techniczne elektryczne 5,81 m2

28. Węzeł cieplny 10,09 m2

29. Korytarz 7,64 m2

30. Komórka lokatorska nr 1 2,87 m2

31. Komórka lokatorska nr 2 2,90 m2

32. Komórka lokatorska nr 3 2,90 m2

33. Komórka lokatorska nr 4 2,90 m2

34. Komórka lokatorska nr 5 2,29 m2

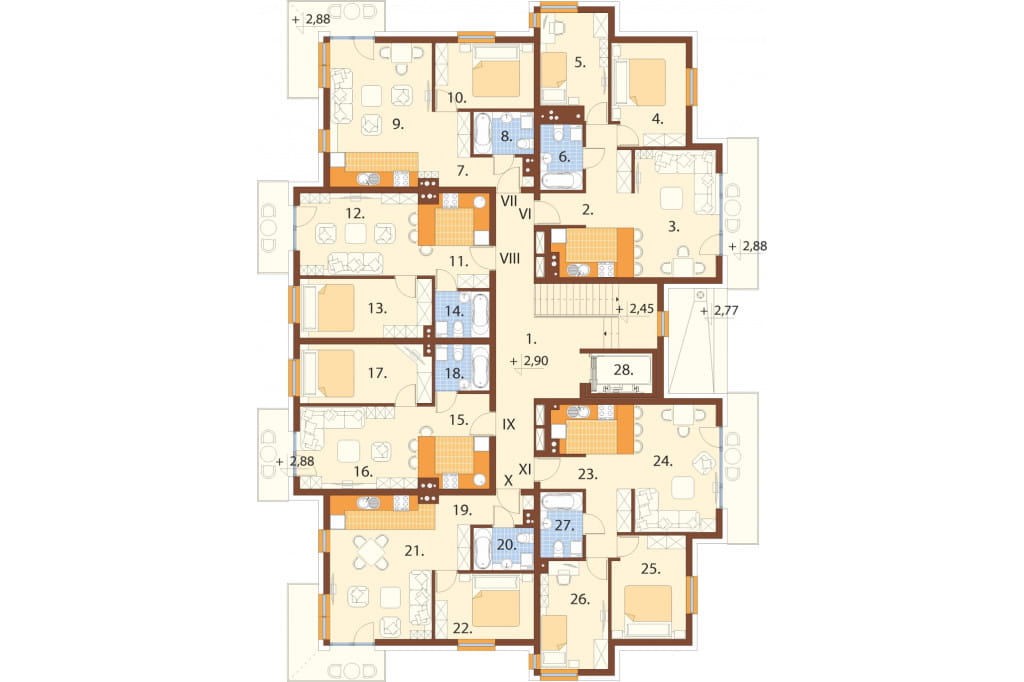

Rzut I piętra

I pietro: 321,84 m2

1. Korytarz + klatka schodowa 35,00 m2


Lokal mieszkalny VI: 57,96 m2

2. Hall 8,06 m2

3. Pokój dzienny + aneks kuch. 23,49 m2

4. Pokój 11,72 m2

5. Pokój 10,40 m2

6. Łazienka 4,29 m2

Lokal mieszkalny VII: 43,85 m2

7. Hall 3,09 m2

8. Łazienka 3,94 m2

9. Pokój dzienny + aneks kuch. 26,70 m2

10. Pokój 10,12 m2

Lokal mieszkalny VIII: 41,06 m2

11. Hall 3,53 m2

12. Pokój dzienny + aneks kuch. 21,64 m2

13. Pokój 12,01 m2

14. Łazienka 3,88 m2

Lokal mieszkalny IX: 41,06 m2

15. Hall 3,53 m2

16. Pokój dzienny + aneks kuch. 21,64 m2

17. Pokój 12,01 m2

18. Łazienka 3,88 m2

Lokal mieszkalny X: 43,95 m2

19. Hall 3,19 m2

20. Łazienka 3,94 m2

21. Pokój dzienny + aneks kuch. 26,70 m2

22. Pokój 10,12 m2

Lokal mieszkalny XI: 58,96 m2

23. Hall 8,06 m2

24. Pokój dzienny + aneks kuch. 23,56 m2

25. Pokój 11,72 m2

26. Pokój 11,33 m2

27. Łazienka 4,29 m2


28. Szyb windy 3,75 m2

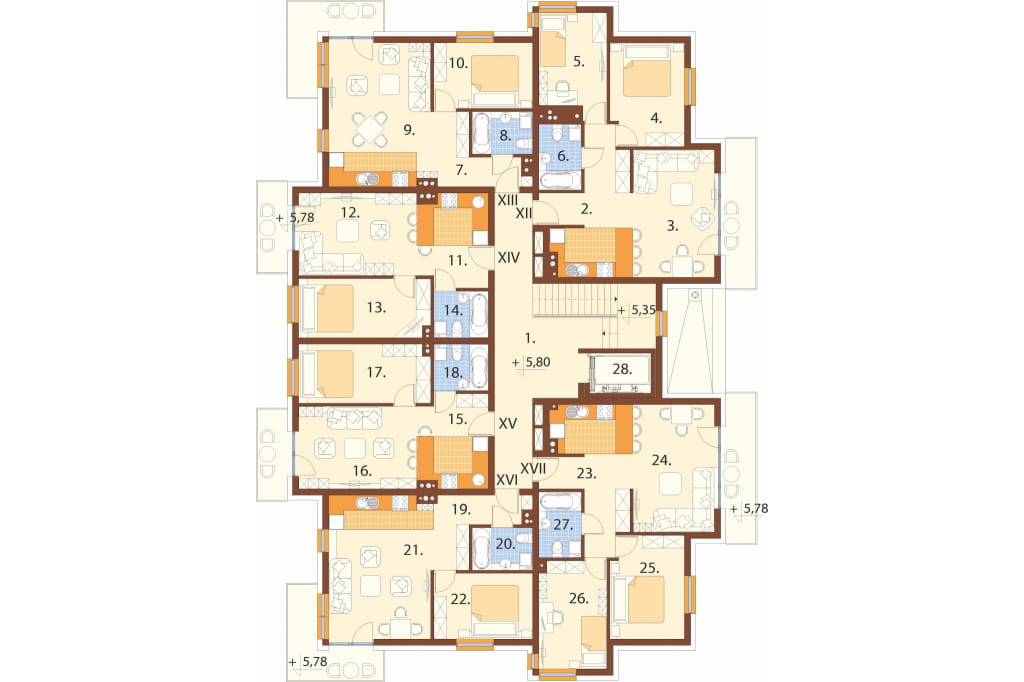

Rzut II piętra

II pietro: 321,84 m2

1. Korytarz + klatka schodowa 35,00 m2



Lokal mieszkalny XII: 57,96 m2

2. Hall 8,06 m2

3. Pokój dzienny + aneks kuch. 23,49 m2

4. Pokój 11,72 m2

5. Pokój 10,40 m2

6. Łazienka 4,29 m2

Lokal mieszkalny XIII: 43,85 m2

7. Hall 3,09 m2

8. Łazienka 3,94 m2

9. Pokój dzienny + aneks kuch. 26,70 m2

10. Pokój 10,12 m2

Lokal mieszkalny XIV: 41,06 m2

11. Hall 3,53 m2

12. Pokój dzienny + aneks kuch. 21,64 m2

13. Pokój 12,01 m2

14. Łazienka 3,88 m2

Lokal mieszkalny XV: 41,06 m2

15. Hall 3,53 m2

16. Pokój dzienny + aneks kuch. 21,64 m2

17. Pokój 12,01 m2

18. Łazienka 3,88 m2

Lokal mieszkalny XVI: 43,95 m2

19. Hall 3,19 m2

20. Łazienka 3,94 m2

21. Pokój dzienny + aneks kuch. 26,70 m2

22. Pokój 10,12 m2

Lokal mieszkalny XVII: 58,96 m2

23. Hall 8,06 m2

24. Pokój dzienny + aneks kuch. 23,56 m2

25. Pokój 11,72 m2

26. Pokój 11,33 m2

27. Łazienka 4,29 m2



28. Szyb windy 3,75 m2

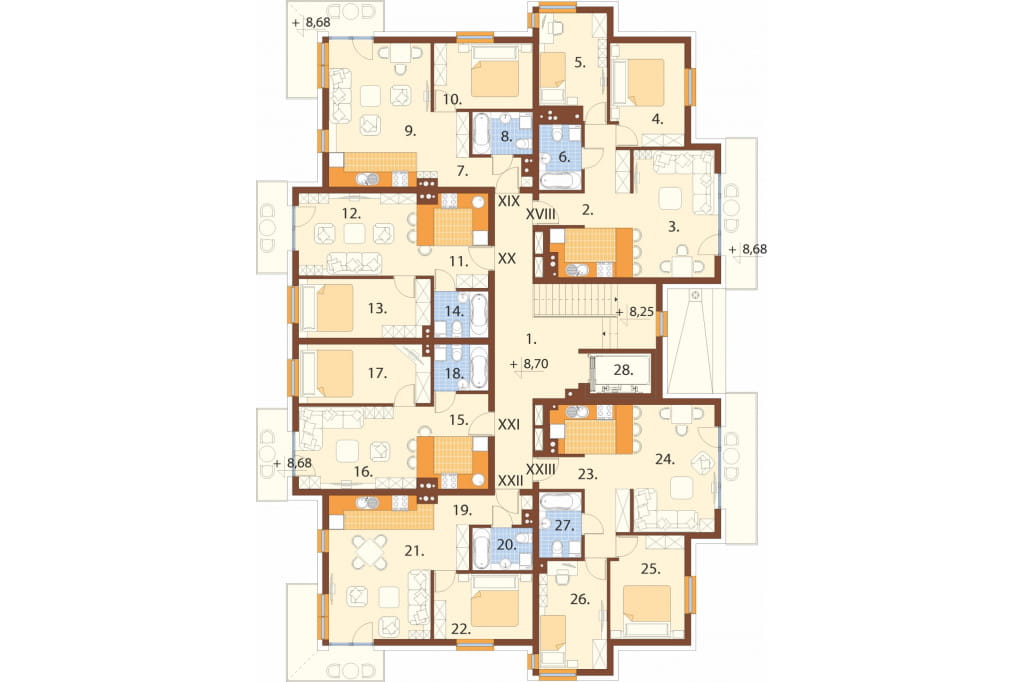

Rzut III piętra

III pietro: 321,84 m2

1. Korytarz + klatka schodowa 35,00 m2



Lokal mieszkalny XVIII: 57,96 m2

2. Hall 8,06 m2

3. Pokój dzienny + aneks kuch. 23,49 m2

4. Pokój 11,72 m2

5. Pokój 10,40 m2

6. Łazienka 4,29 m2

Lokal mieszkalny XIX: 43,85 m2

7. Hall 3,09 m2

8. Łazienka 3,94 m2

9. Pokój dzienny + aneks kuch. 26,70 m2

10. Pokój 10,12 m2

Lokal mieszkalny XX: 41,06 m2

11. Hall 3,53 m2

12. Pokój dzienny + aneks kuch. 21,64 m2

13. Pokój 12,01 m2

14. Łazienka 3,88 m2

Lokal mieszkalny XXI: 41,06 m2

15. Hall 3,53 m2

16. Pokój dzienny + aneks kuch. 21,64 m2

17. Pokój 12,01 m2

18. Łazienka 3,88 m2

Lokal mieszkalny XXII: 43,95 m2

19. Hall 3,19 m2

20. Łazienka 3,94 m2

21. Pokój dzienny + aneks kuch. 26,70 m2

22. Pokój 10,12 m2

Lokal mieszkalny XXIII: 58,96 m2

23. Hall 8,06 m2

24. Pokój dzienny + aneks kuch. 23,56 m2

25. Pokój 11,72 m2

26. Pokój 11,33 m2

27. Łazienka 4,29 m2



28. Szyb windy 3,75 m2

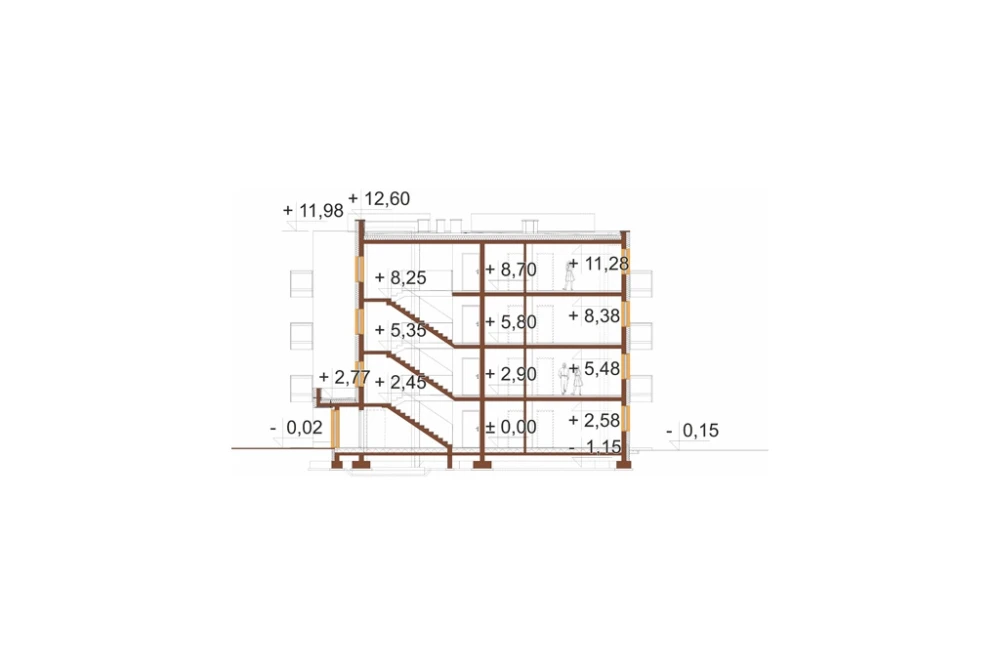

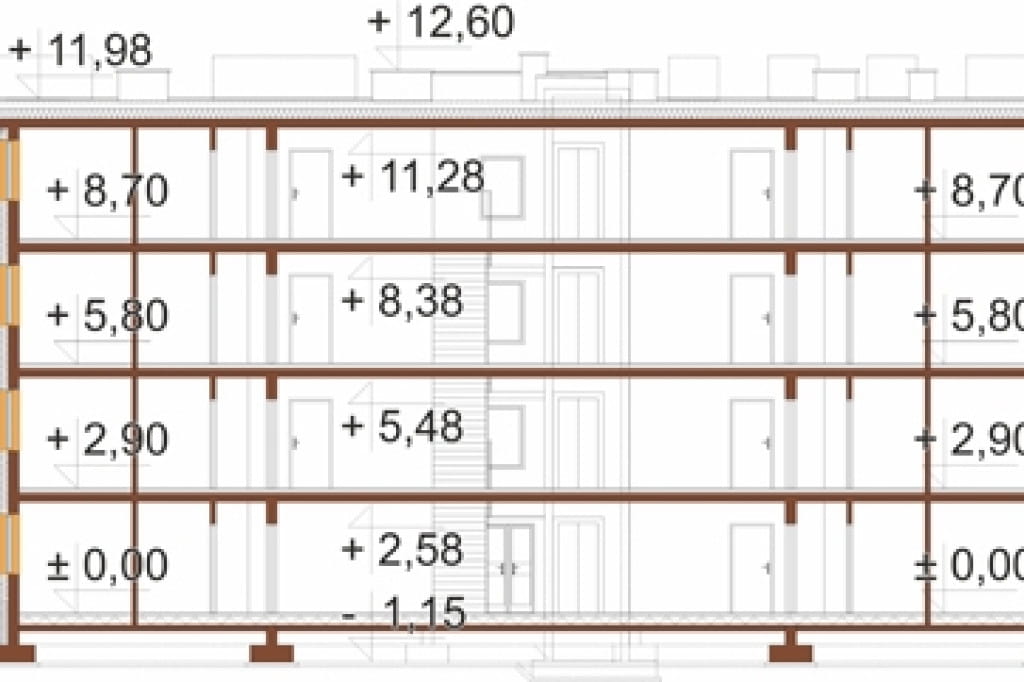

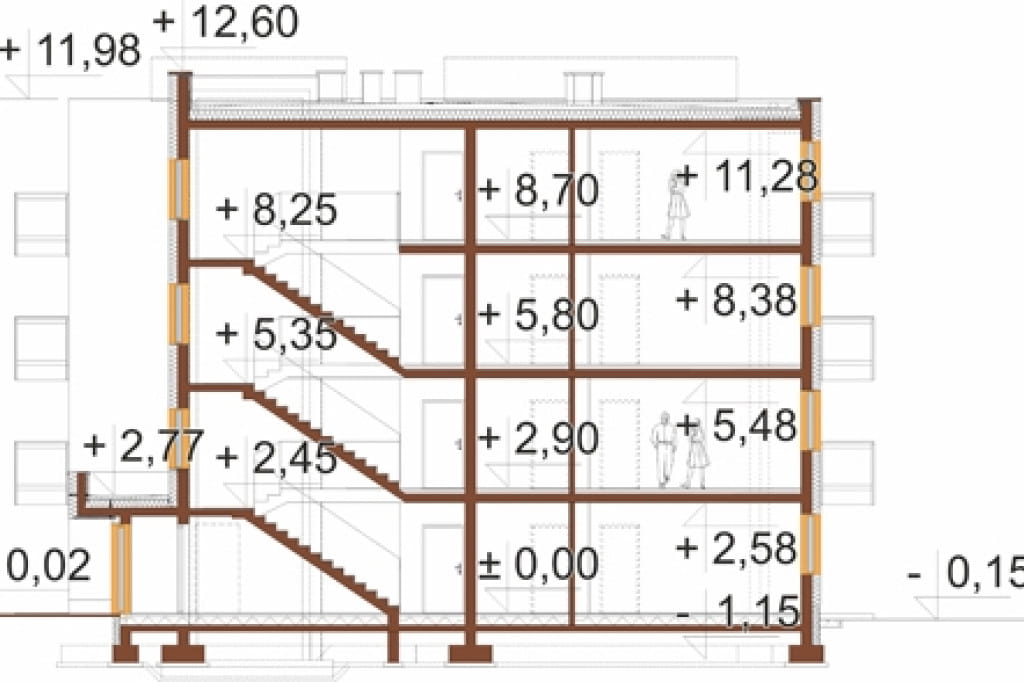

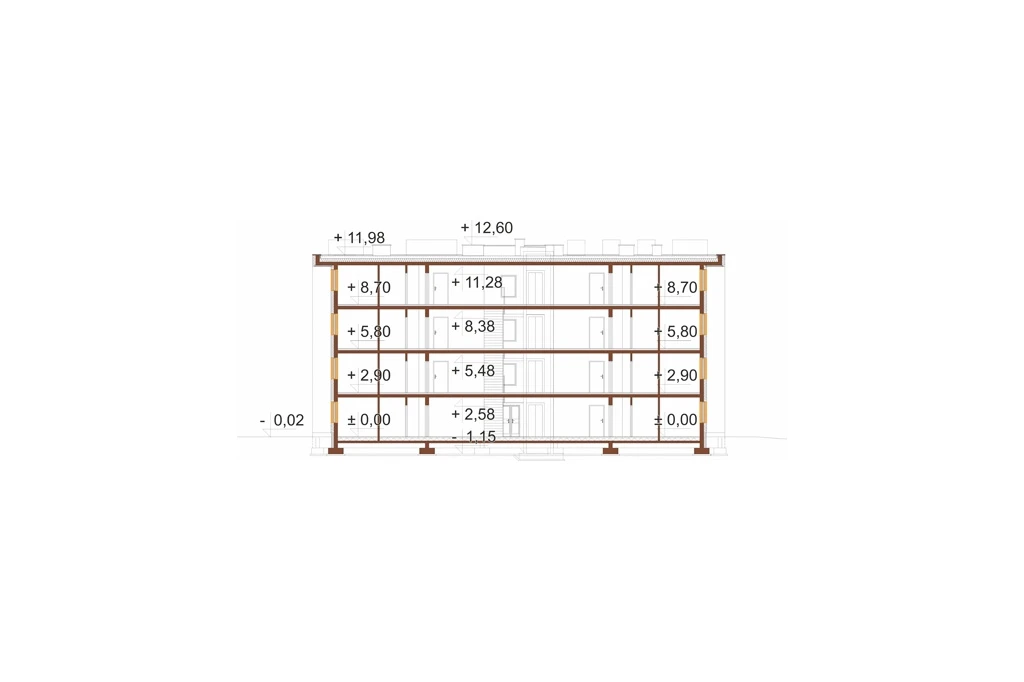

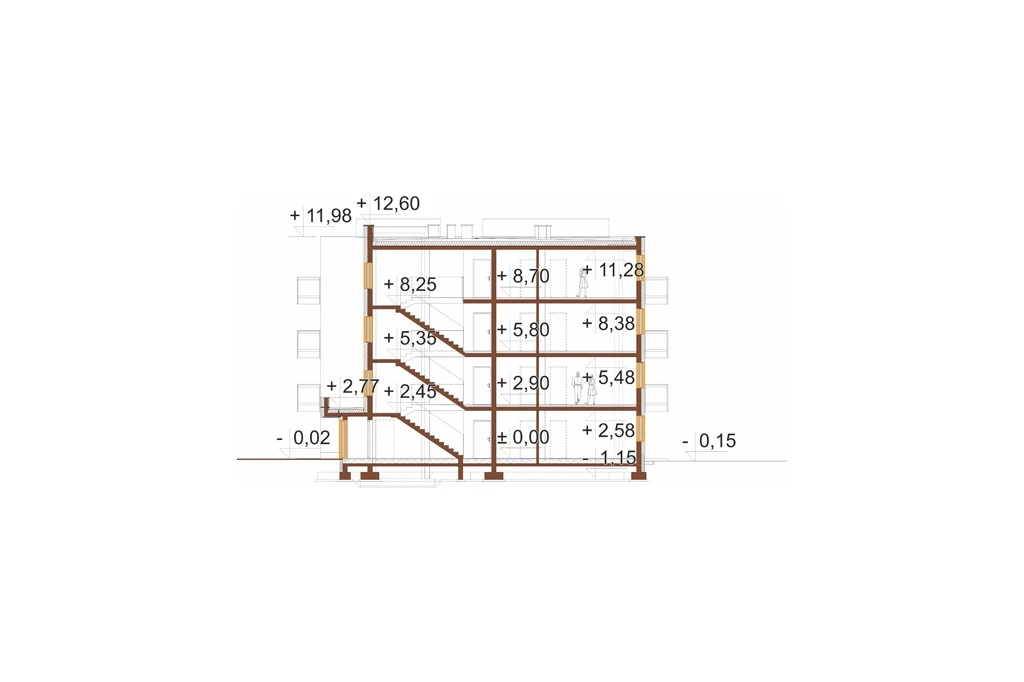

Przekrój
POWIĘKSZ PRZEKRÓJ

Projekt budynku wielorodzinnego DM-6891
Obiekt pełniący funkcję mieszkalną wielorodzinną składający się z 23 lokali mieszkalnych. Budynek nie jest podpiwniczony, posiada cztery kondygnacje nadziemne. Na poziomie kondygnacji nadziemnych zaprojektowano: lokale mieszkalne ( parter - 5 lokali mieszkalnych + 1 piętro – 6 lokali mieszkalnych + 2 piętro –  6 lokali mieszkalnych + 3 piętro –  6 lokali mieszkalnych ). W poziomie parteru zaprojektowano 5 komórek lokatorskich, węzeł cieplny, pom. techniczne oraz wózkownię z rowerownią.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian / wełna min. 20 cm, tynk cienkowarstwowy.
Strop nad parterem: Filigran
Fundament: ława fundamentowa
Kąt nachylenia dachu: 1,8°
Ogrzewanie: pompa ciepła, instalacja PV na dachu o mocy 25,9 kWp
Pokrycie dachu: papa/membrana/EPDM
Program:
Parter – klatka schodowa z szybem windowym, wiatrołap, oraz 5 mieszkań o zróżnicowanych powierzchniach, 5 komórek lokatorskich, węzeł cieplny, pom. techniczne oraz wózkownię z rowerownią.
I piętro –klatka schodowa z szybem windowym oraz 6 mieszkań o zróżnicowanych powierzchniach.
II piętro – klatka schodowa, oraz 6 mieszkań o zróżnicowanych powierzchniach.
III piętro – klatka schodowa, oraz 6 mieszkań o zróżnicowanych powierzchniach.

 Powierzchnia zabudowy: 417.17 m²
Powierzchnia użytkowa: 1288.74 m²
Kubatura: 5396.50 m³
Szerokość działki: 25.52 m
Ilość kondygnacji: 4
Liczba pomieszczeń: 115
Kąt nachylenia dachu: 1,8
Ilość pokoi: 30
Pokój na parterze: Tak
Wysokość budynku: 12,00 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 22,22 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok, z fotowoltaiką
Technologia: tradycyjna

Autorzy projektu: Paweł Bronowski
CENA 3 EGZ. PROJEKTU 38 700PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
