Projekt Dom opieki dla osób starszych Kod:
LK-16
|
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06, 12 414 35 34, 12 410 49 71 / PN - PT od 16 do 18: 790 625 570 |

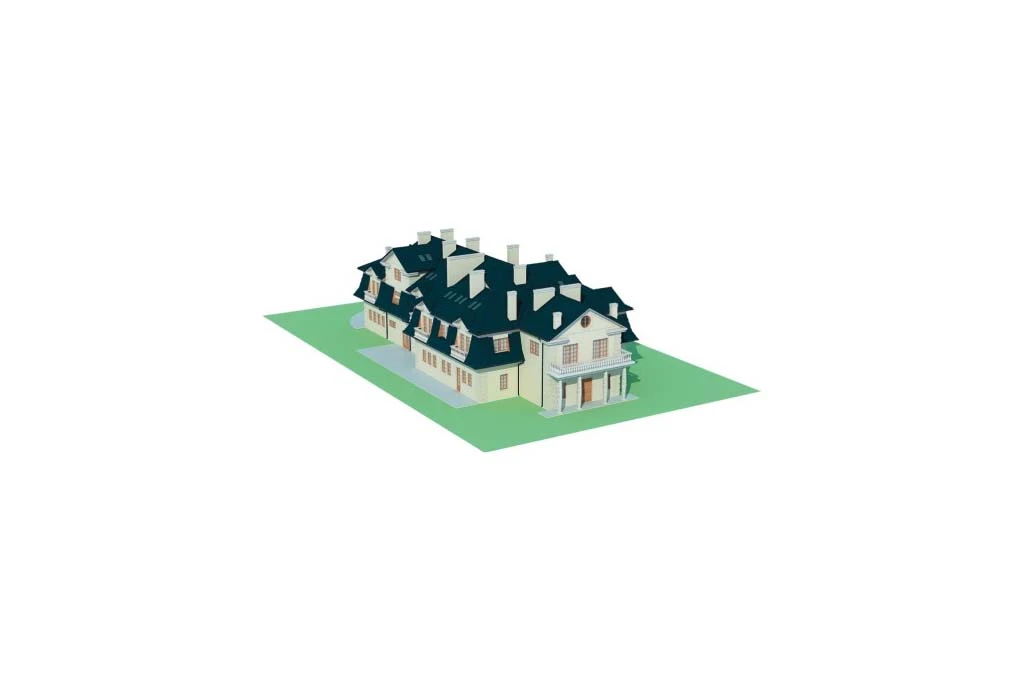

Model
 Bryła budynku jest ciekawa. Powstała na bazie wydłużonego prostopadłościanu z dwoma symetrycznie rozmieszczonymi wysunięciami w elewacjach bocznych. Trzy kondygnacje sprawiają że projekt ma naprawdę dużą powierzchnię użytkową do zagospodarowania. Z zewnątrz wzrok będzie przykuwał elegancki front, który warto oświetlić po zakończeniu budowy by wydobyć klasyczną elegancję założenia. W elewacjach bocznych uwagę przykuwają szeregi lukarn, które zapewniają odpowiednie doświetlenie pokoi na pierwszym piętrze. Projekt do realizacji potrzebuje działki o szerokości min. 33.70 m. |
Elewacje

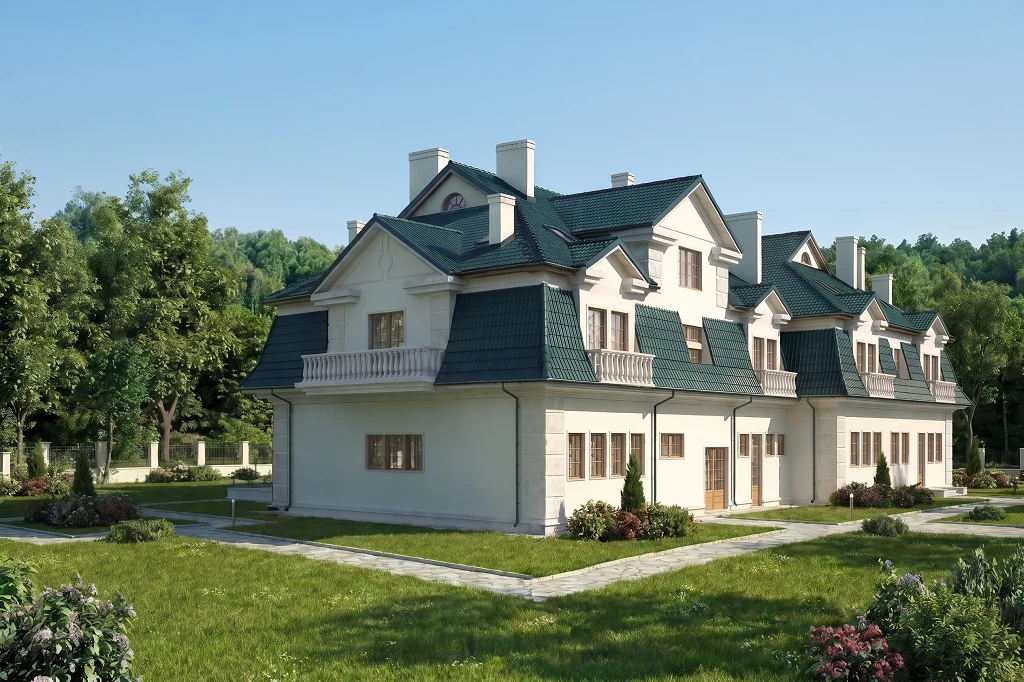

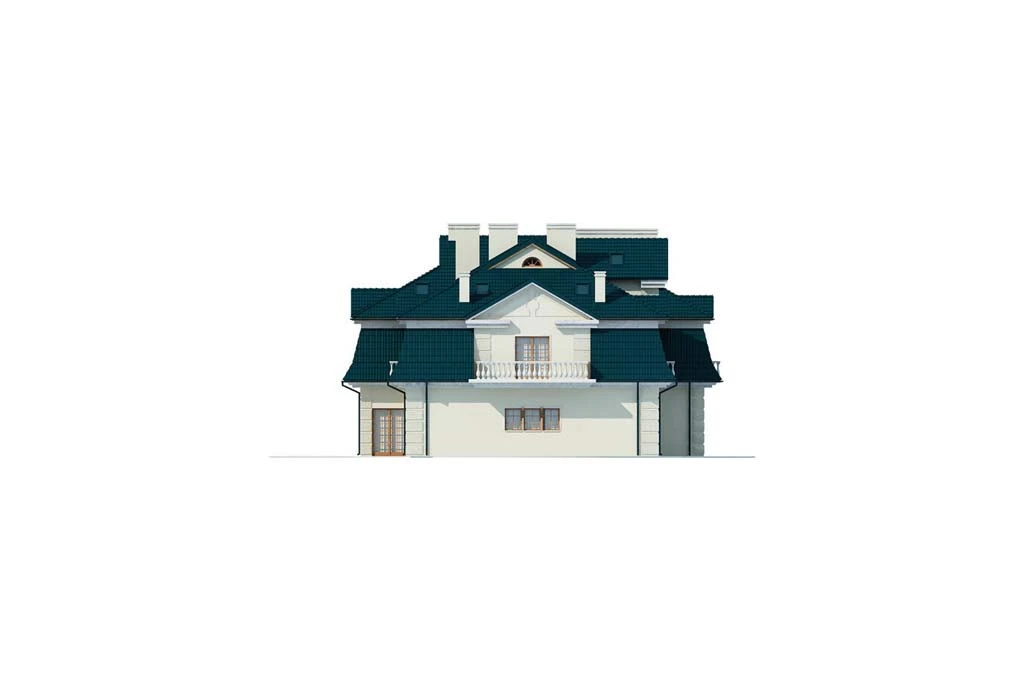

elewacja ogrodowa

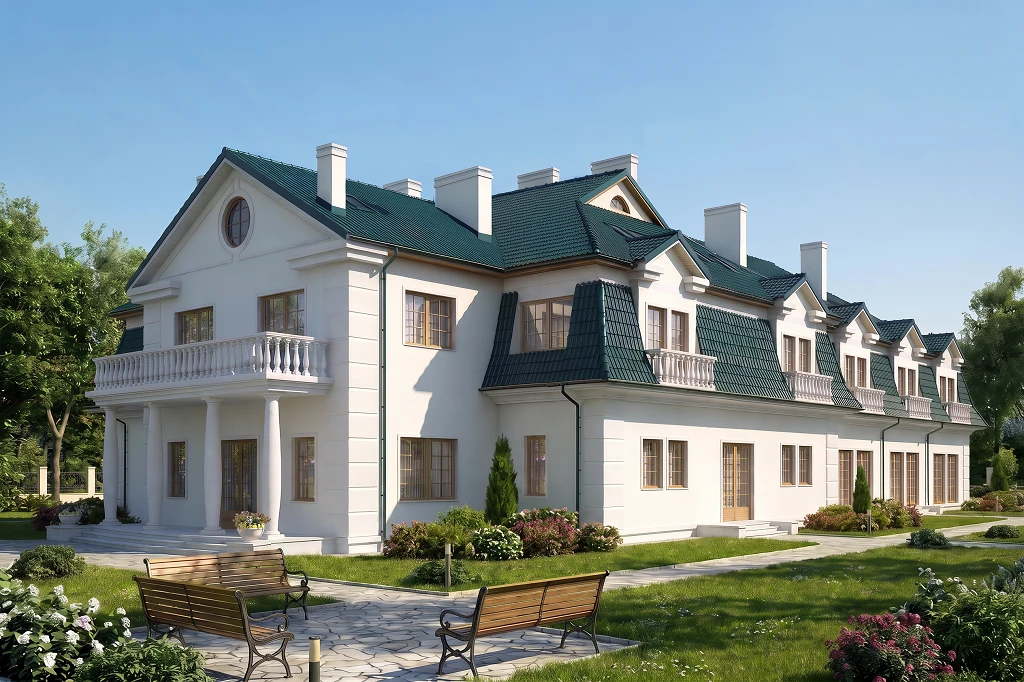

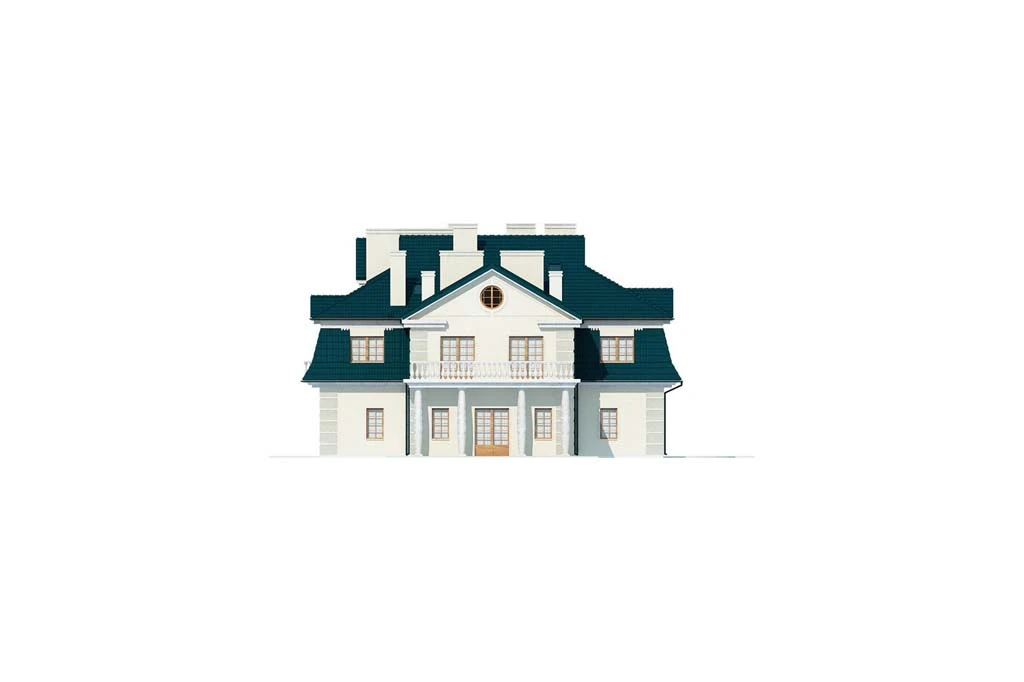

elewacja frontowa

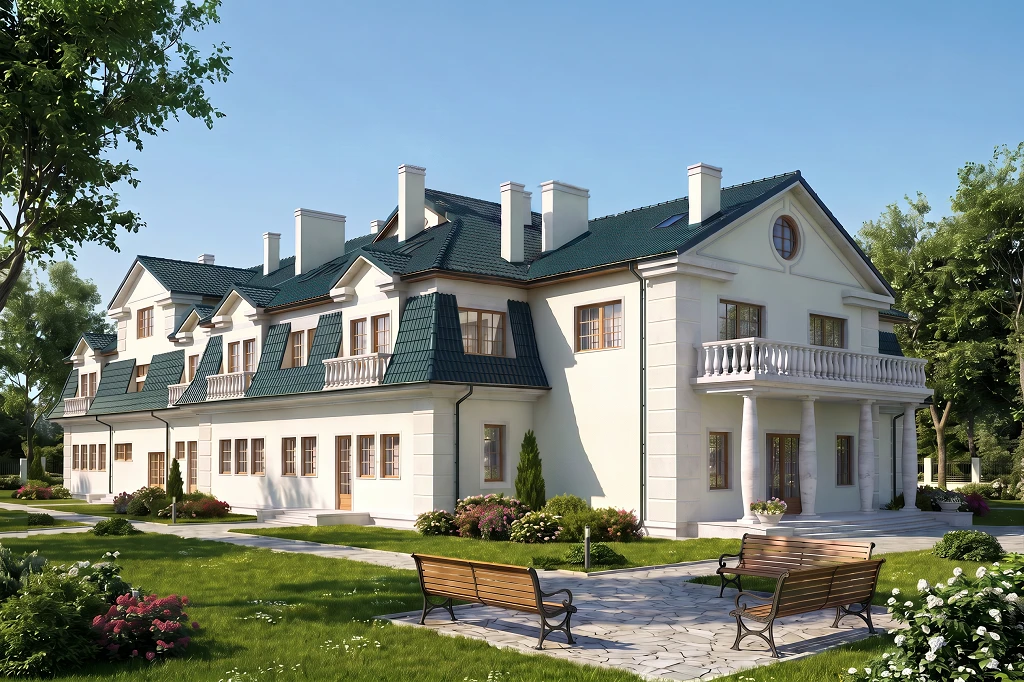

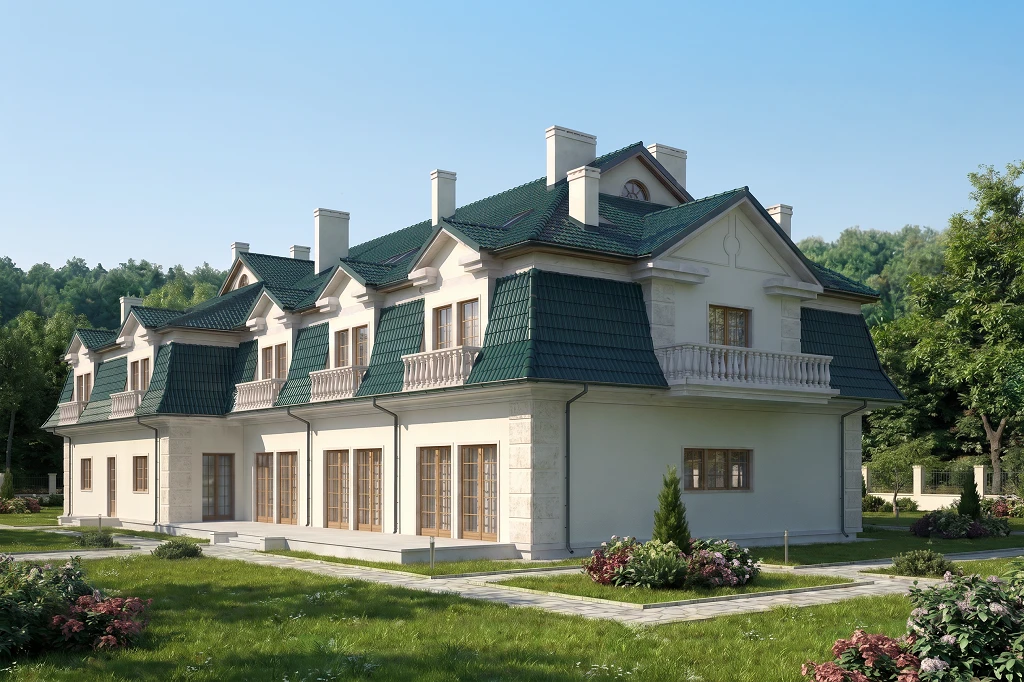

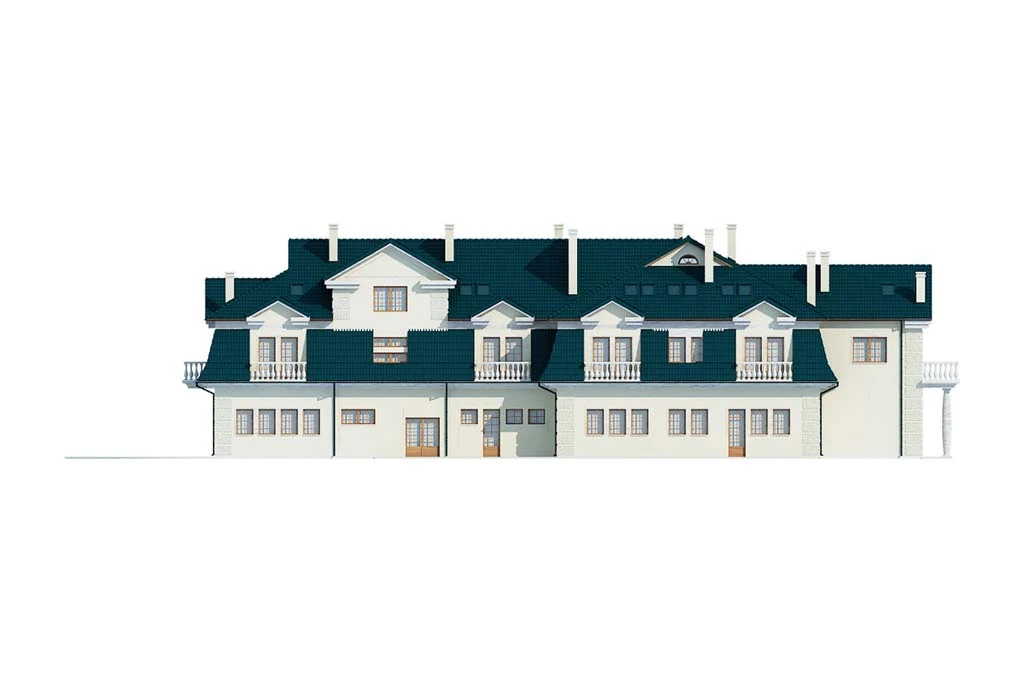

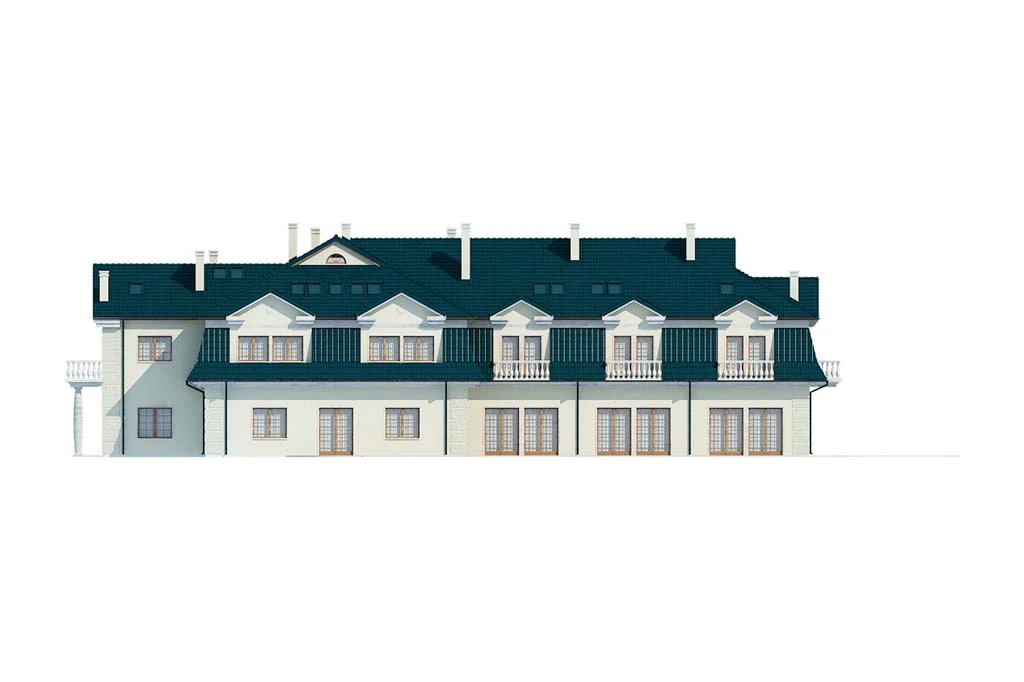

elewacja boczna
elewacja boczna

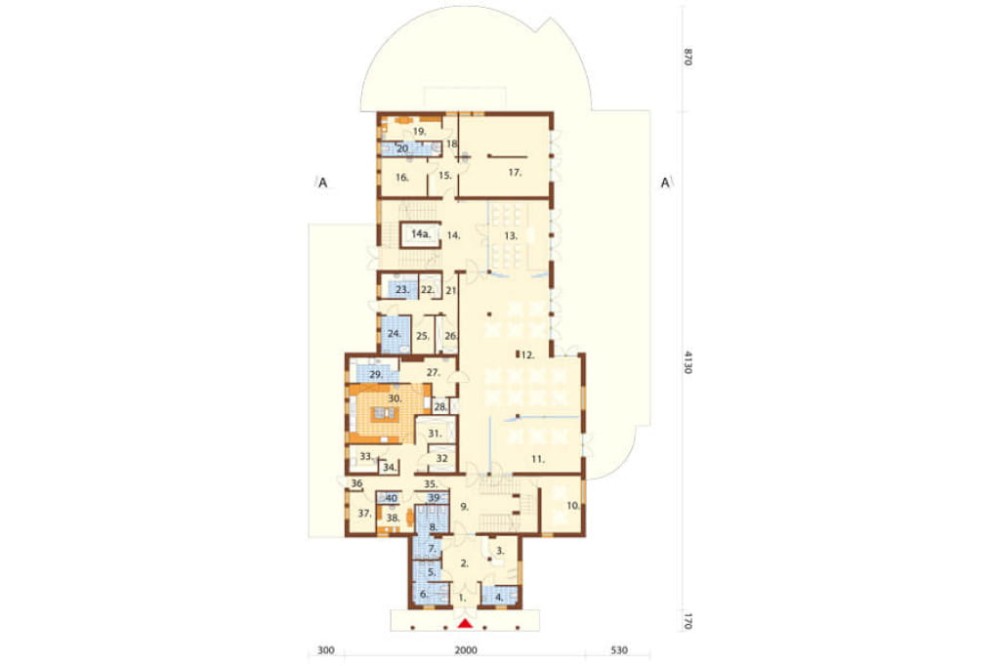

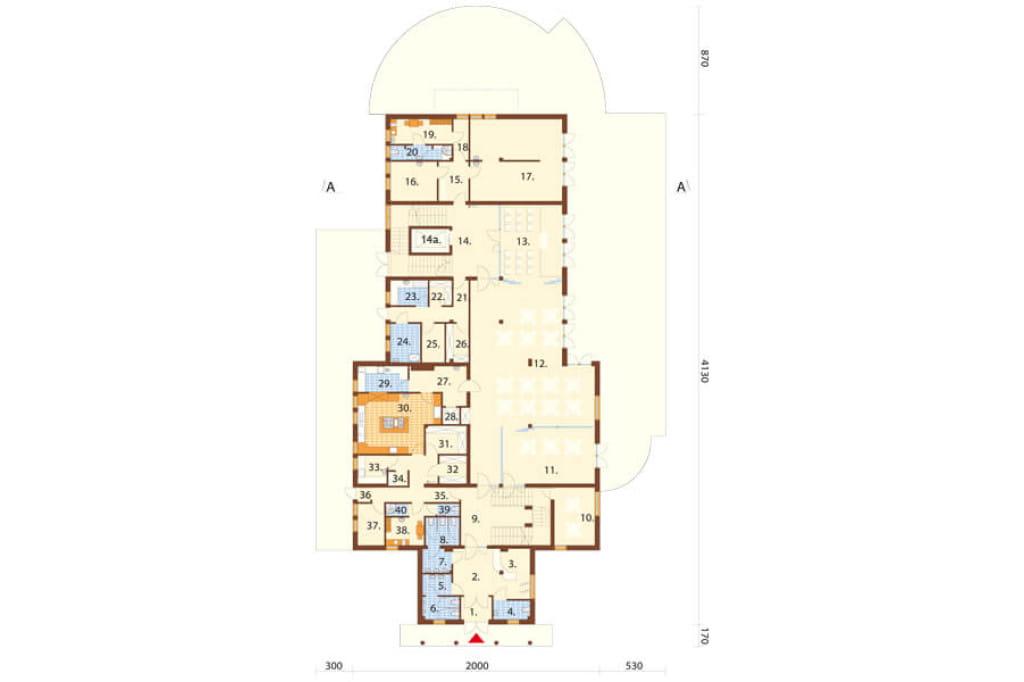

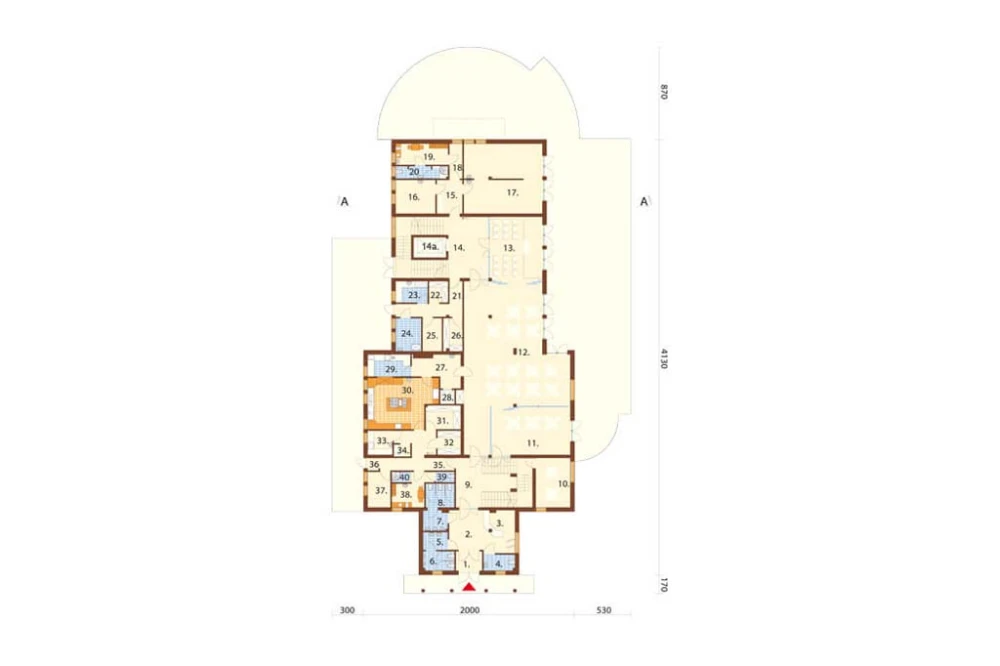

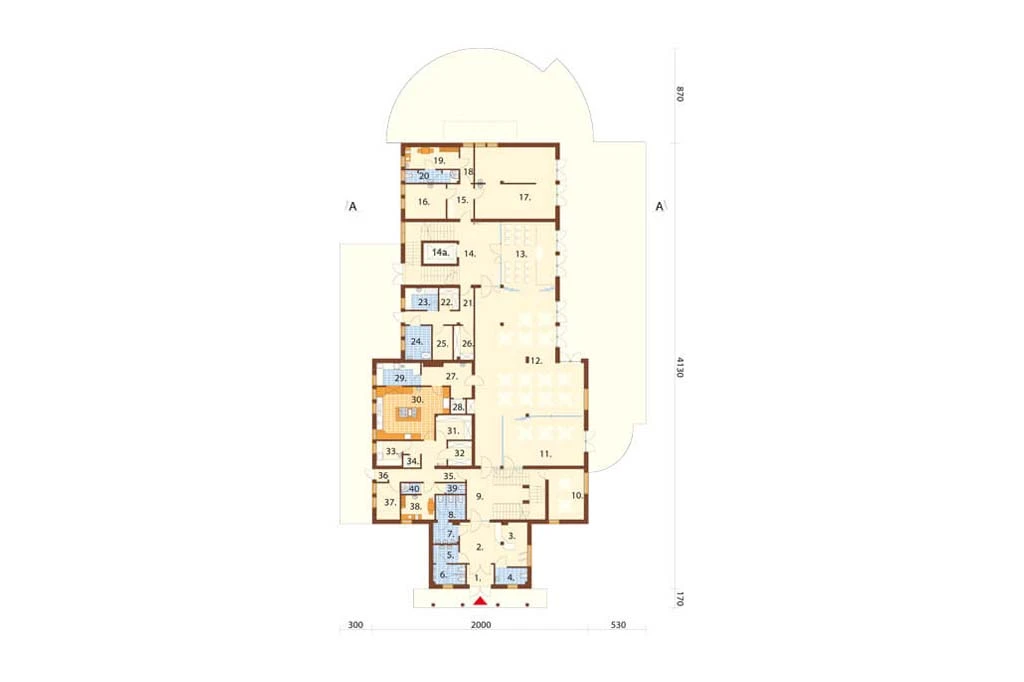

Rzut parteru
|
1. Wiatrołap 4,6 m2 2. Hall 14,5 m2 3. Szatnia + recepcja10,1 m2 4. WC dla osób niepełnosprawnych 4,6 m2 5. Przedsionek 4,0 m2 6. WC męski 5,5 m2 7. Przedsionek 4,4 m2 8. WC damski 6,2 m2 9. 1/2 klatki schodowej 25,8 m2 10. Palarnia 15,5 m2 11. Pokój dzienny TV 33,9 m2 12. Stołówka 113,4 m2 13. Kaplica 29,6 m2 14. 1/2klatki schodowej 36,4 m2 14a. Winda 15. Poczekalnia 7,8 m2 16. Gabinet lekarski 12,1 m2 17. Pomieszczenie do terapii i rehabilitacji 49,0 m2 18. Korytarz 4,1 m2 19. Pomieszczenie socjalne 10,1 m2 20. WC + natrysk 5,8 m2 21. Korytarz 10,6 m2 22. Magazyn pościeli brudnej 3,7 m2 23. Pralnia podręczna 6,2 m2 24. Kotłownia 7,7 m2 25. Magazyn podręczny 5,8 m2 26. Magazyn pościeli czystej 5,7 m2 27. Rozdzielnia kelnerska 11,2 m2 28. Winda 1,8 m2 29. Zmywalnia 8,5 m2 30. Kuchnia 29,7 m2 31. Magazyn 7,5 m2 32. Chłodnia + magazyn 5,1 m2 33. Obieralnia warzyw 5,4 m2 34. Pomieszczenie do wyparzania jaj 1,4 m2 35. Korytarz 14,1 m2 36. Wiatrołap 1,3 m2 37. Magazyn podręczny 7,4 m2 38. Pomieszczenie socjalne 9,5 m2 39. WC 1,8 m2 40. Natrysk 1,7 m2
Na parterze zaprojektowaliśmy bardzo bogaty program pomieszczeń. Największym pomieszczeniem na parterze jest stołówka na 52 osoby, do której przylega kaplica i pokój TV. Do przygotowania posiłków posłuży kuchnia z zapleczem. Dla pracowników jest przewidziane pomieszczenie socjalne, oraz magazynowe. W utrzymaniu czystości w pokojach pomorze pralnia. Wysoki standard opieki zapewnia gabinet lekarski i pomieszczenie do rehabilitacji.
|

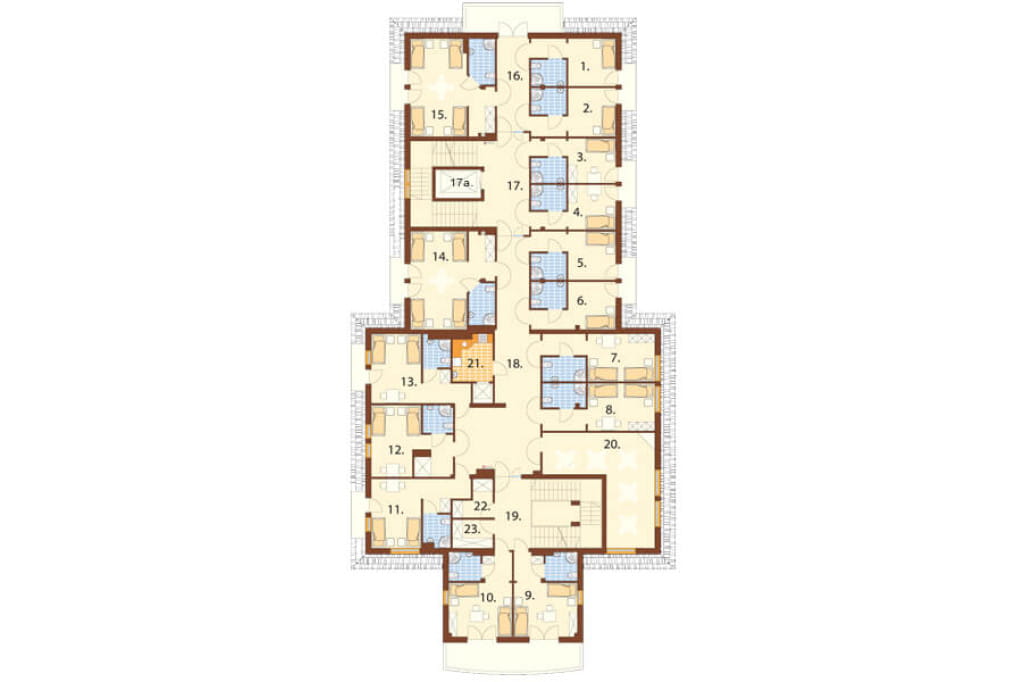

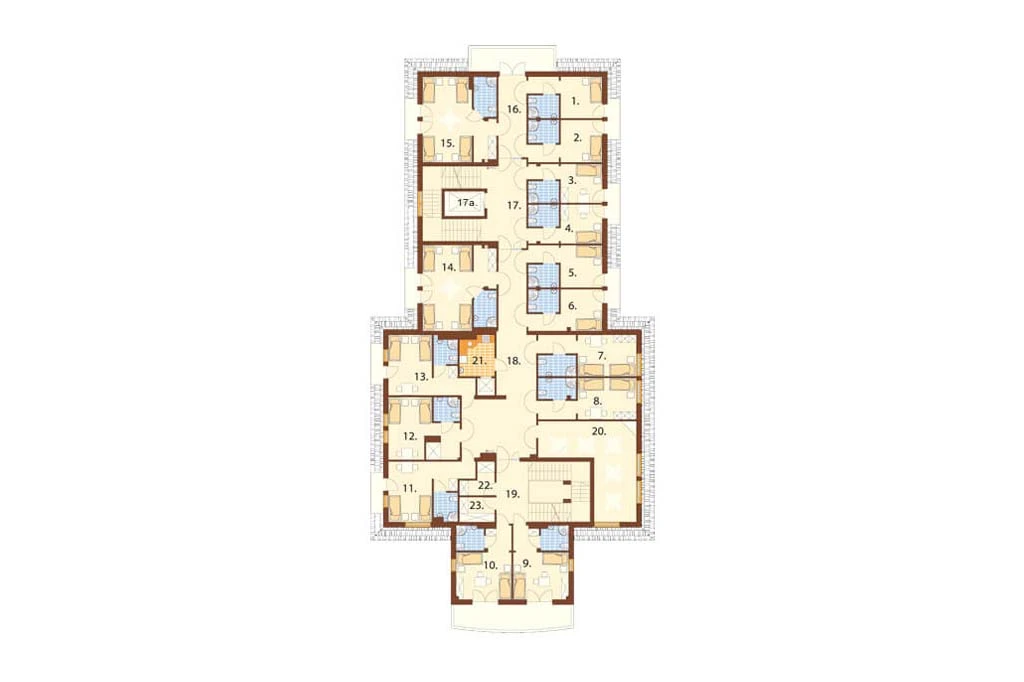

Rzut I piętra
|
1. Pokój hotelowy z łazienką 17,9 m2 2. Pokój hotelowy z łazienką 18,2 m2 3. Pokój hotelowy z łazienką 16,7 m2 4. Pokój hotelowy z łazienką 16,7 m2 5. Pokój hotelowy z łazienką 18,2 m2 6. Pokój hotelowy z łazienką 17,9 m2 7. Pokój hotelowy z łazienką 23,8 m2 8. Pokój hotelowy z łazienką 23,8 m2 9. Pokój hotelowy z łazienką 23,6 m2 10. Pokój hotelowy z łazienką 23,6 m2 11. Pokój hotelowy z łazienką 26,1 m2 12. Pokój hotelowy z łazienką 24,9 m2 13. Pokój hotelowy z łazienką 25,8 m2 14. Pokój hotelowy z łazienką 36,3 m2 15. Pokój hotelowy z łazienką 36,8 m2 16. Korytarz 13,8 m2 17. Klatka schodowa 39,7 m2 17a. Winda 18. Korytarz 55,1 m2 19. Klatka schodowa 20,0 m2 20. Kuchnia pomocnicza + winda 10,4 m2 21. Magazyn na środki czystości 5,2 m2 22. Magazyn podręczny na pościel 5,3 m2
Na pierwszym piętrze zaprojektowaliśmy piętnaście pokoi z łazienkami, dwa magazyny na pościel, oraz pomocniczą kuchnię.
|

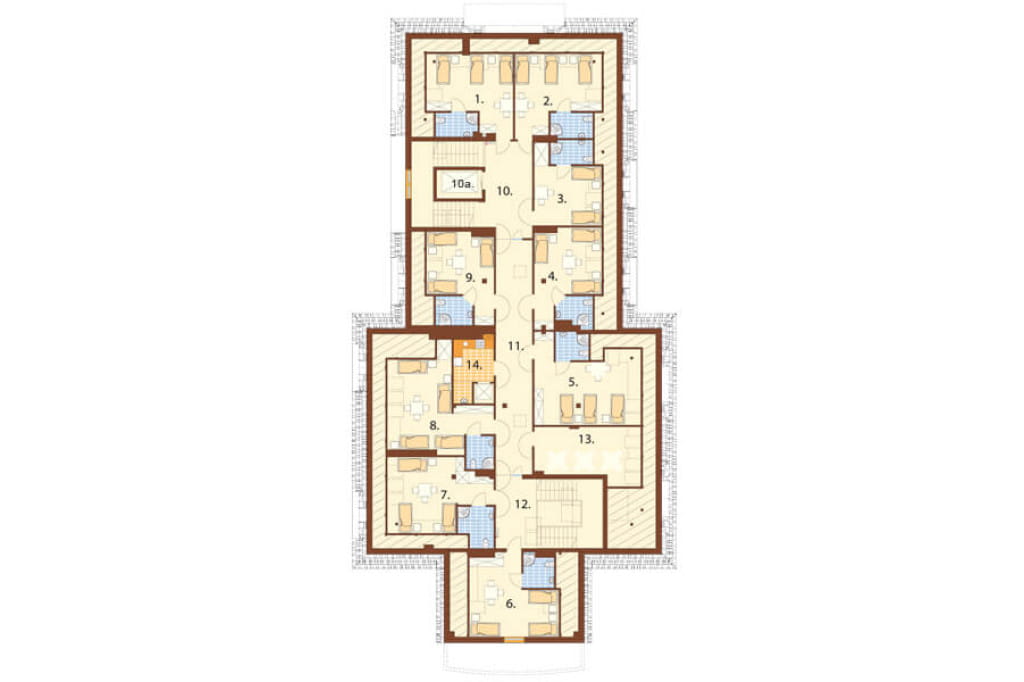

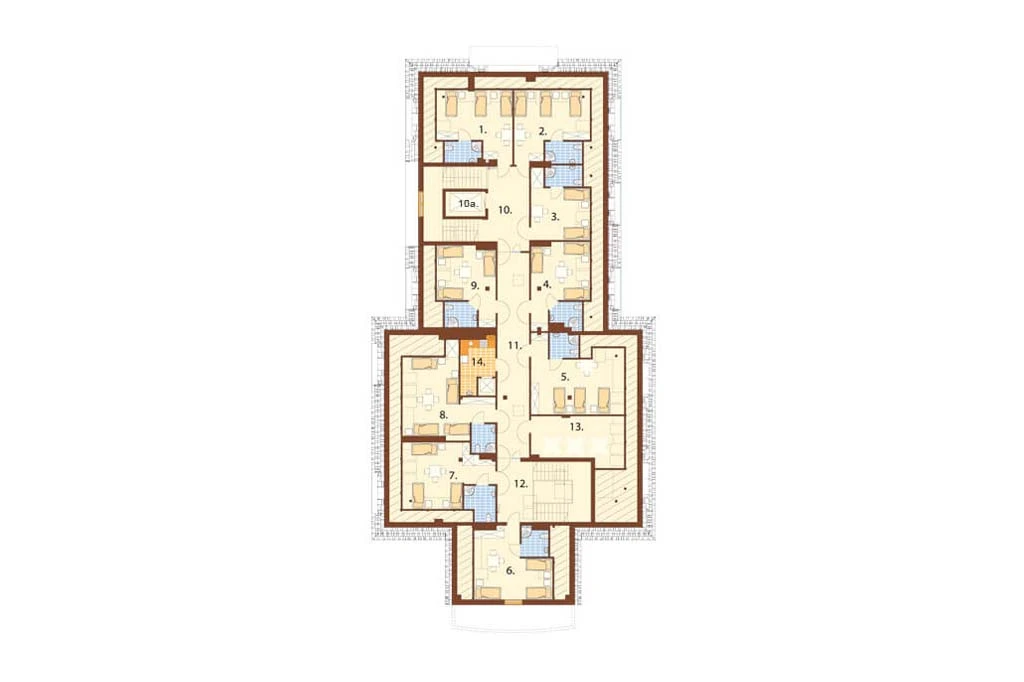

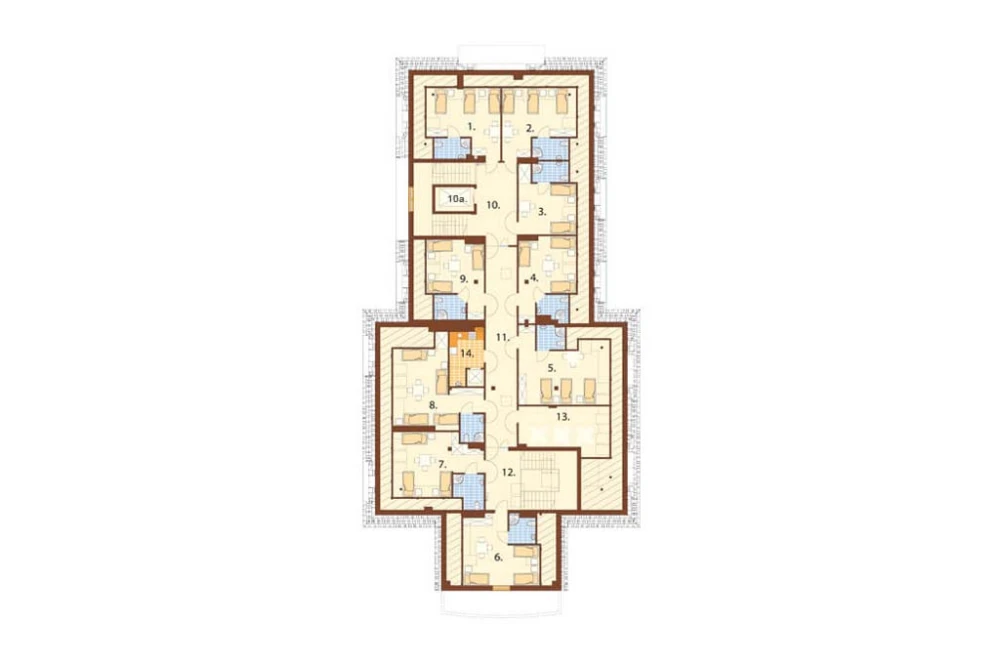

Rzut poddasza
|
1. Pokój hotelowy z łazienką 23,0 m2 2. Pokój hotelowy z łazienką 23,4 m2 3. Pokój hotelowy z łazienką 20,7 m2 4. Pokój hotelowy z łazienką 23,5 m2 5. Pokój hotelowy z łazienką 34,0 m2 6. Pokój hotelowy z łazienką 26,7 m2 7. Pokój hotelowy z łazienką 26,4 m2 8. Pokój hotelowy z łazienką 33,3 m2 9. Pokój hotelowy z łazienką 22,7 m2 10. Klatka schodowa 39,4 m2 10a. Winda 11. Korytarz 39,5 m2 12. Klatka schodowa 23,6 m2 13. Pokój dzienny 21,6 m2 14. Kuchnia pomocnicza + winda 12,2 m2
Na poddaszu jest dziewięć pokoi z łazienkami, jeden pokój dzienny dla pensjonariuszy i gości oraz kuchnia pomocnicza.
|

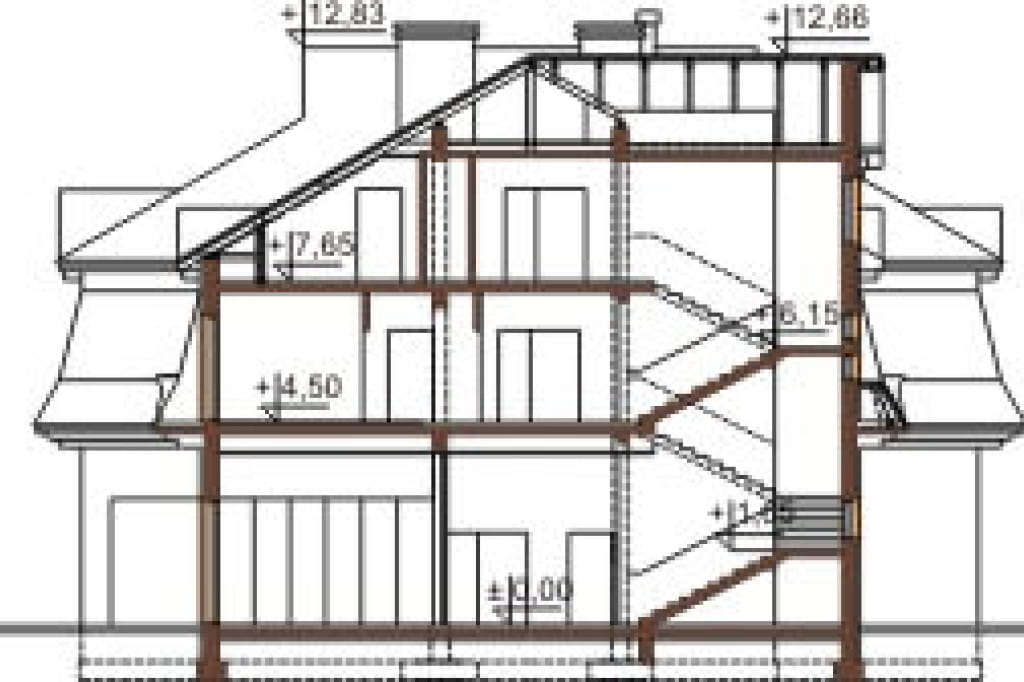

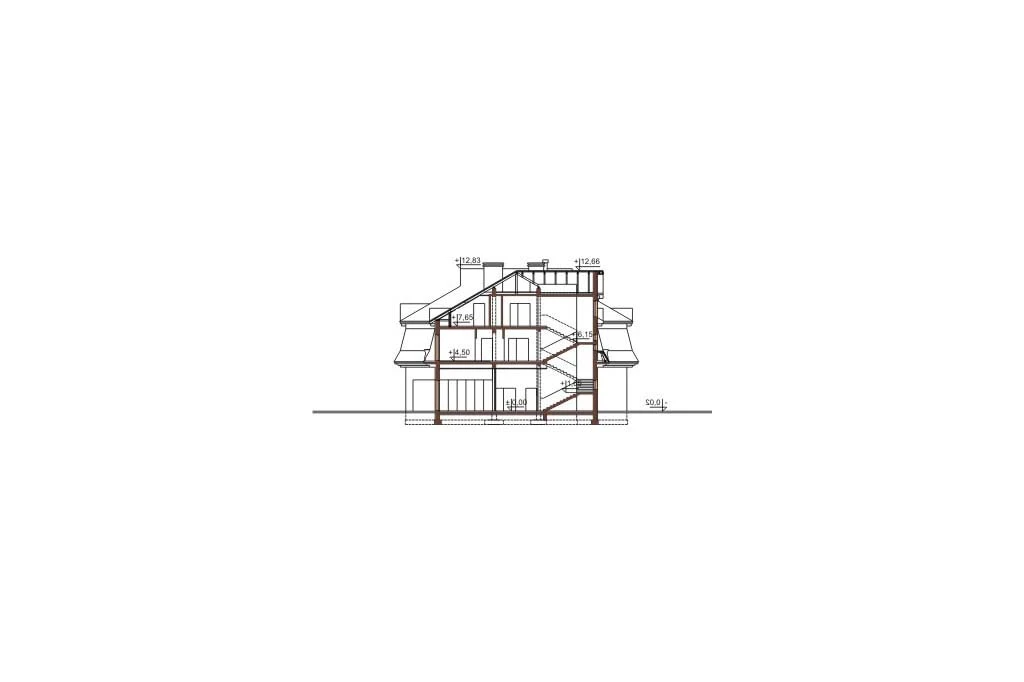

Przekrój
LK-16 Doskonale nadaje się projekt domu opieki dla osób starszych. Ma elegancką, tradycyjną architekturę i bogaty program pomieszczeń.
|
Projekt budynku hotelowego, sanatoryjnego pełniący funkcję domu spokojnej starości LK-16, piętrowy z poddaszem użytkowym, bez podpiwniczenia. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 29 cm, wełna mineralna 10 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia dachu: 30°, 60°. Część gastronomiczna: 52 miejsca konsumpcyjne. Część hotelowo - sanatoryjna: 54 miejsca noclegowe. |
Powierzchnia zabudowy: 657.00 m²
Powierzchnia użytkowa: 1410.50 m² Kubatura: 6898.40 m³ Szerokość działki: 33.70 m Ilość kondygnacji: 3 Liczba pomieszczeń: 58 Kąt nachylenia dachu: 30°, 60° Ilość pokoi: 24 Pokój na parterze: Nie Wysokość budynku: 12.85 m Rodzaj ogrzewania: gazowe |
|
Możemy dostosować ten projekt do
Twoich potrzeb, napisz
co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom
Garaż: bez garażu Piwnica: bez podpiwniczenia Poddasze: poddasze użytkowe Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu spokojnej starości, projekt sanatorium, sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, projekt budynku gastronomicznego Technologia: tradycyjna Styl: modernistyczny Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk |
Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki sprawdź szczegóły >>
Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
