Projekt Dom weselny Kod: K-17
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570
Model

Zastosowanie kształtu litery T wpływa na odbiór wizualny i doskonale urozmaica formę. Tradycyjne detale architektoniczne dodają budynkowi stylu i podkreślają jego dworkowy charakter. Przenikające się składowe bryły doskonale ze sobą współgrają tworząc przyjemny dla oka kształt. Obiekt wpisze się w teren ze spadkiem nie naruszając jego formy, co wpłynie korzystnie zarówno na odbiór krajobrazu, jak i samego budynku.
Elewacje

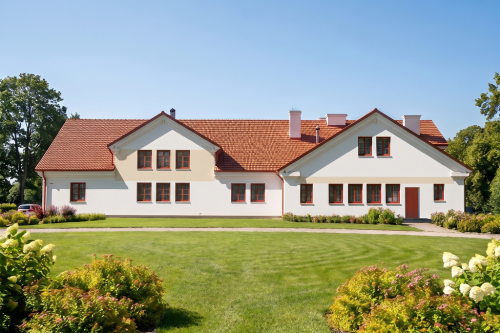

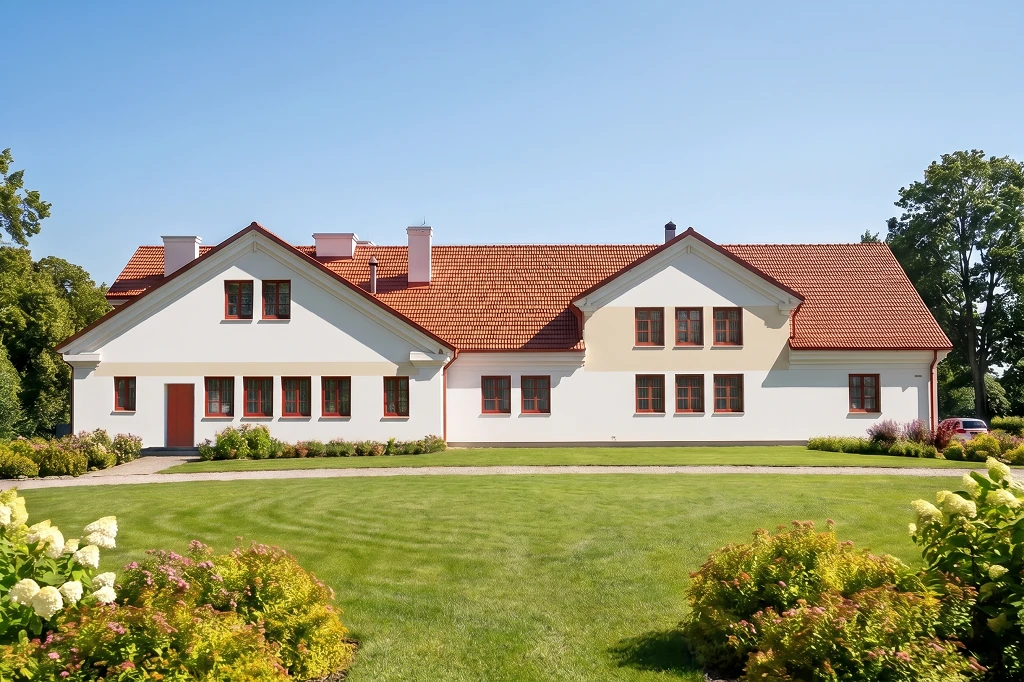

elewacja ogrodowa

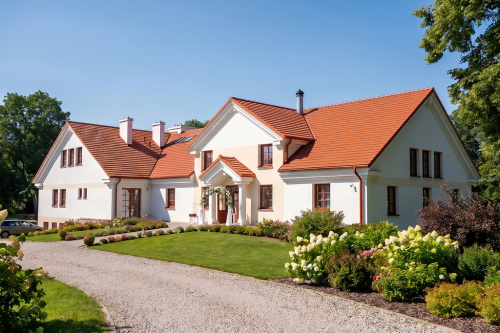

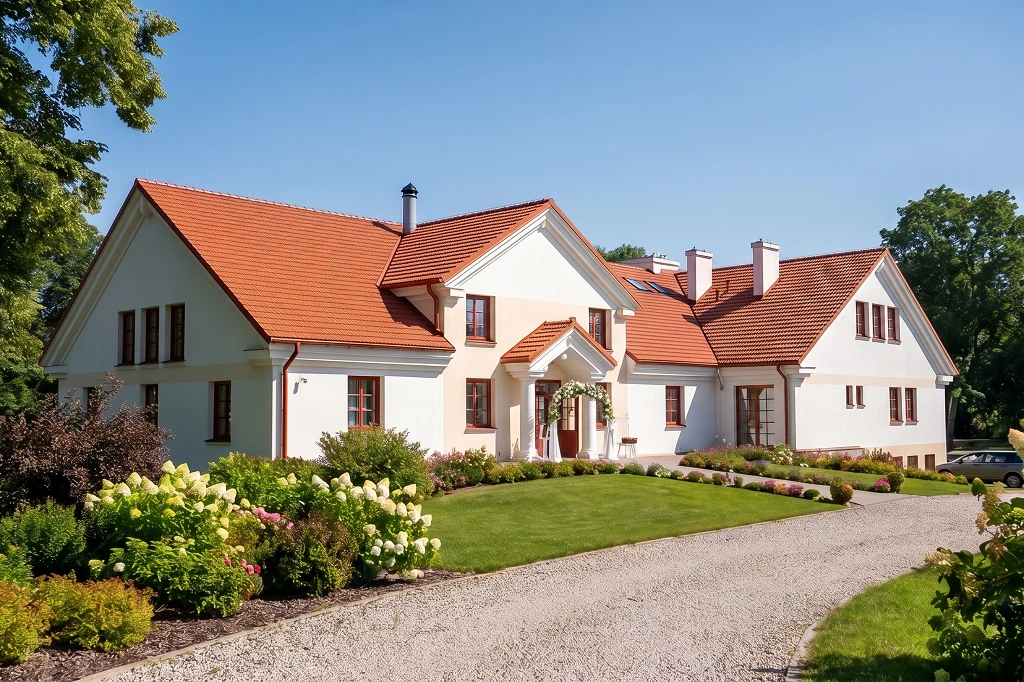

elewacja frontowa

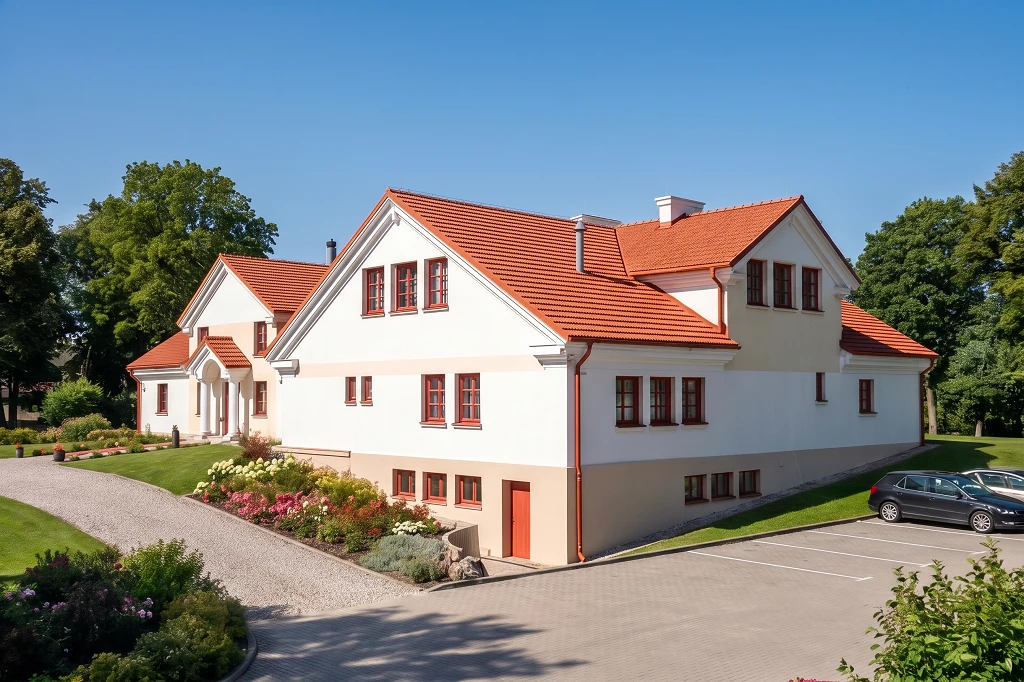

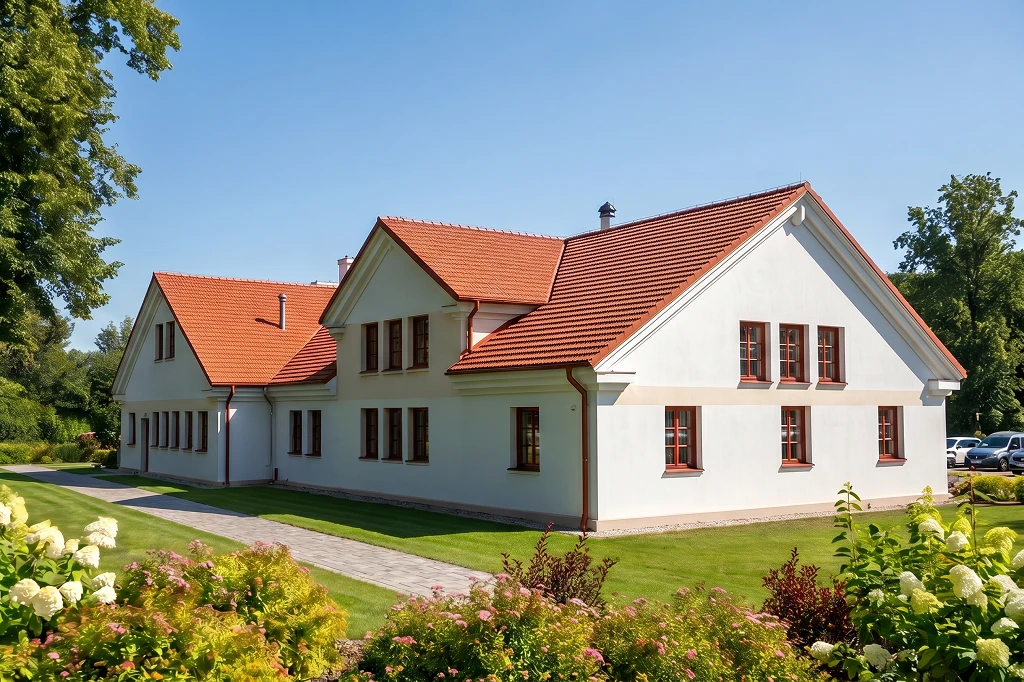

elewacja boczna
elewacja boczna

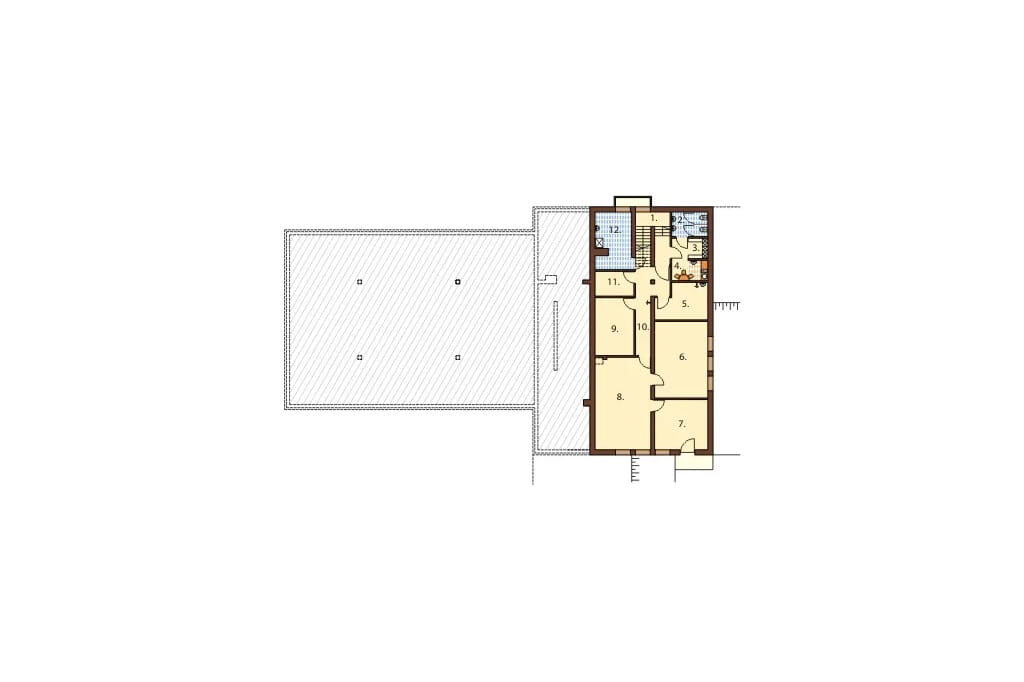

Rzut piwnicy

1. Komunikacja 9,9 m2

2. WC 5,9 m2

3. Przebieralnia 4,9 m2

4. Pokój socjalny 4,9 m2

5. Magazyn bielizny brudnej 11,4 m2

6. Pomieszczenie gospodarcze 26,6 m2

7. Pomieszczenie gospodarcze 17,4 m2

8. Pomieszczenie gospodarcze 33,6 m2

9. Pomieszczenie gospodarcze 14,6 m2

10. Komunikacja 14,0 m2

11. Skład opału 6,3 m2

12. Kotłownia 13,2 m2

Częściowe podpiwniczenie umożliwiło organizację w tej strefie pomieszczeń wspomagających pracę całego obiektu. Strefę tę doświetla światło dzienne, a dostęp do niej jest umożliwiony bezpośrednio z zewnątrz dzięki zaplanowaniu budynku na spadku. Znajdują się tu pomieszczenia gospodarcze, socjalne, kotłownia oraz toaleta.

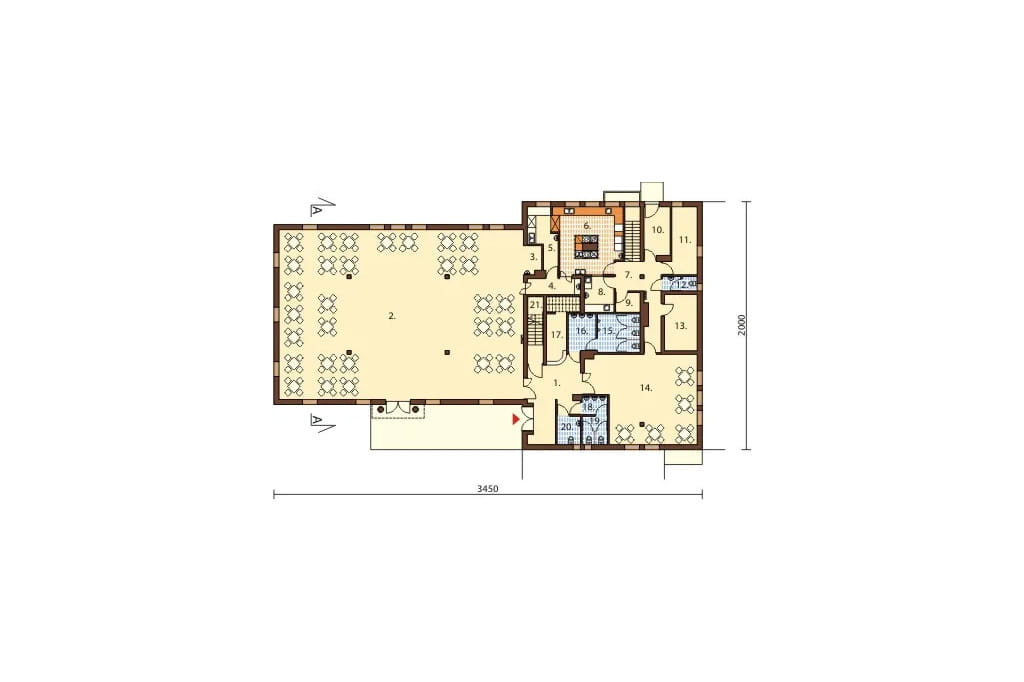

Rzut parteru

1. Hall 22,3 m2

2. Sala konsumpcyjna 269,9 m2

3. Bar 3,3 m2

4. Rozdzielnia kelnerska 5,6 m2

5. Zmywalnia 9,8 m2

6. Kuchnia 27,9 m2

7. Korytarz + schody 14,9 m2

8. Pomieszczenie do obróbki jaj i warzyw 7,0 m2

9. Magazyn zasobów kuchennych 3,2 m2

10. Korytarz 8,7 m2

11. Magazyn produktów sypkich 12,1 m2

12. WC dla personelu 3,3 m2

13. Magazyn / chłodnia 12,0 m2

14. Sala bankietowa 58,0 m2

15. WC męski 10,5 m2

16. Przedsionek 6,5 m2

17. Szatnia 10,0 m2

18. Przedsionek 3,1 m2

19. WC damski 4,7 m2

20. WC dla osób niepełnosprawnych 4,4 m2

21. Klatka schodowa 11,0 m2

Na parterze zorganizowano dwie sale dla gości. Większa z powodzeniem może służyć jako sala restauracyjna lub weselna, mniejsza natomiast idealnie sprawdzi się przy planowaniu bankietów lub konferencji. Dodatkowo znajdują się tu: kuchnia, toalety dla gości i personelu oraz magazyny. Największa sala jest otwarta wertykalnie dzięki niezastosowaniu stropu w części poddasza.

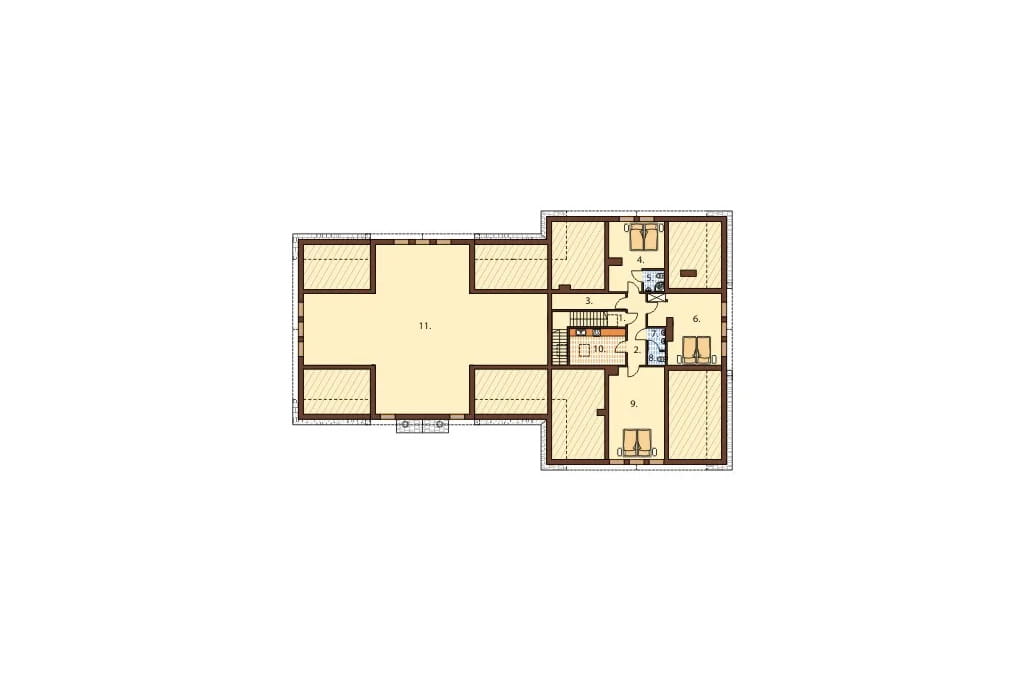

Rzut poddasza

1. Korytarz 2,0 m2

2. Hall 8,8 m2

3. Magazyn bielizny czystej 7,7 m2

4. Pokój gościnny 21,5 m2

5. Łazienka 3,0 m2

6. Pokój gościnny 28,8 m2

7. Przedsionek 2,5 m2

8. WC 1,7 m2

9. Pokój gościnny 33,3 m2

10. Kuchnia 13,5 m2

11. Pustka nad parterem Poddasze może służyć jako część mieszkalna właściciela obiektu lub pomieszczenia do wynajęcia. Umieszczono tu trzy pokoje, w tym jeden z prywatną toaletą, łazienkę oraz kuchnię doświetloną przez świetlik w połaci dachu.

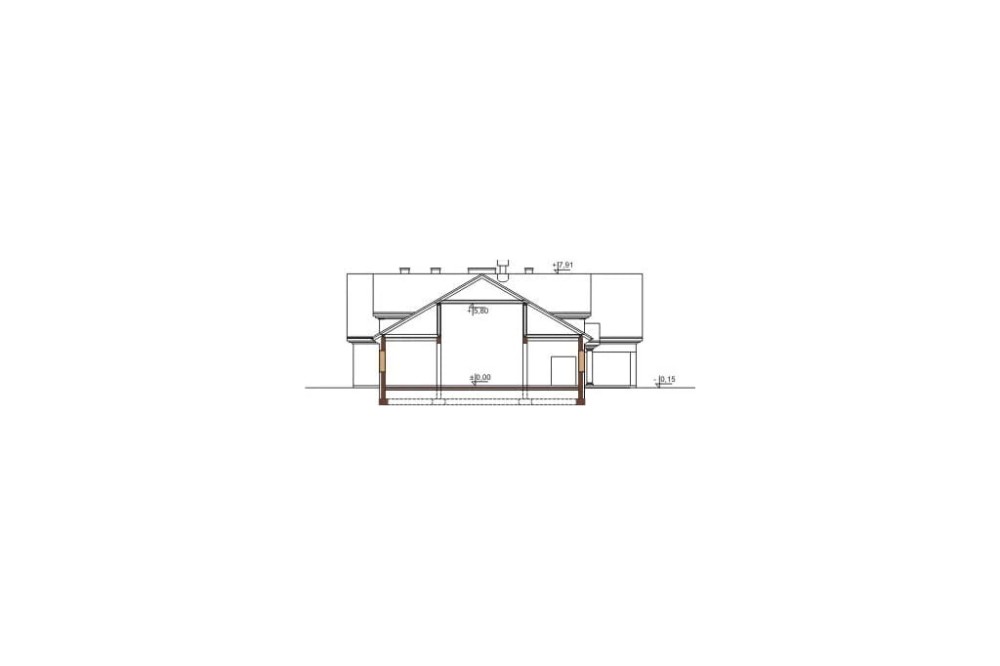

Przekrój

Budynek o bardzo dużej przestrzeni użytkowej pozwoli na organizację we wnętrzu wszystkich potrzebnych pomieszczeń do prowadzenia obiektu wielofunkcyjnego. Dzięki zaprojektowaniu poddasza użytkowego doskonale nadaje się on zarówno do prowadzenia działalności usługowej, jak i na obiekt mieszkalny.

Projekt budynku gastronomicznego pełniący funkcję domu weselnego K-17
Parterowy z poddaszem użytkowym, częściowo podpiwniczony.

Technologia: ściany zewnętrzne  - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnętrzny
Stropy: nad piwnicą - żelbetowy, nad parterem - drewniany. Kąt nachylenia dachu: 30°.
Ogrzewanie: kotłownia na paliwo stałe w częściowym podpiwniczeniu
Program: 2 sale konsumpcyjne: na 140 oraz 25 osób, 2 kuchnie, zaplecze kuchenne, zaplecze magazynowe, zaplecze sanitarne, zaplecze socjalne, 3 pokoje gościnne, kotłownia.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna wywiewna sali bankietowej, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie, oświetlenie ewakuacyjne)
- charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 579.00 m²
Powierzchnia użytkowa: 793.00 m²
Kubatura: 3912.00 m³
Szerokość działki: 28.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 33
Kąt nachylenia dachu: 30°
Ilość pokoi: 3
Pokój na parterze: Nie
Wysokość budynku: 8.06 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 70 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: częściowo podpiwniczony
Poddasze: poddasze użytkowe
Typ: gastronomiczne, handlowo-usługowe, komercyjne, projekt karczmy, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, projekt restauracji
Technologia: tradycyjna
Styl: podhalański

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
