Projekt Restauracja, Dom weselny Kod: K-18
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

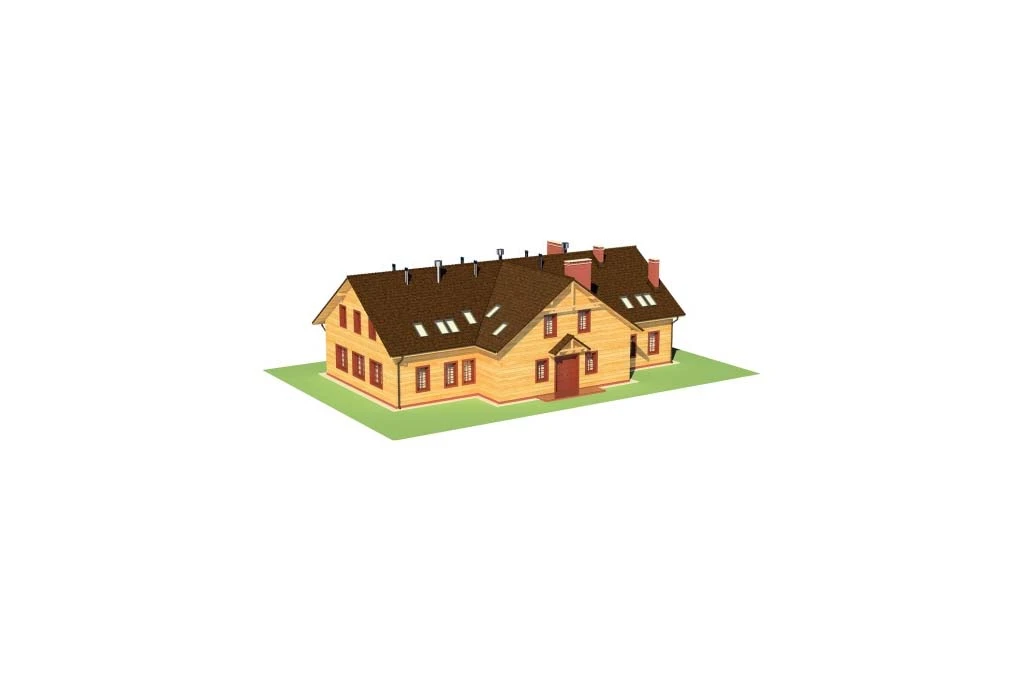

Model

Bryła budynku wyraża styl podhalański i nie jest skomplikowana w rzucie. Dwuspadowy dach oraz proponowane drewniane wykończenie elewacji doskonale podkreślają formę obiektu. Urozmaicenie stanowi wysunięcie z głównym wejściem, umieszczone symetrycznie w elewacji frontowej. Detale architektoniczne np. widoczny fragment konstrukcji więźby dachowej nawiązują do najlepszych cech tradycyjnego budownictwa.
Elewacje

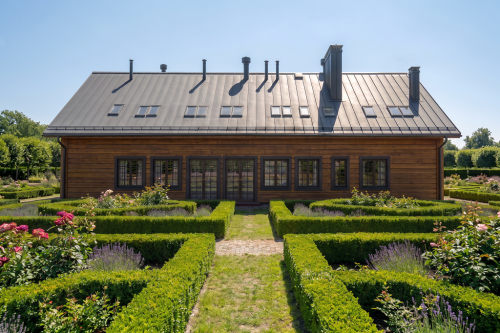

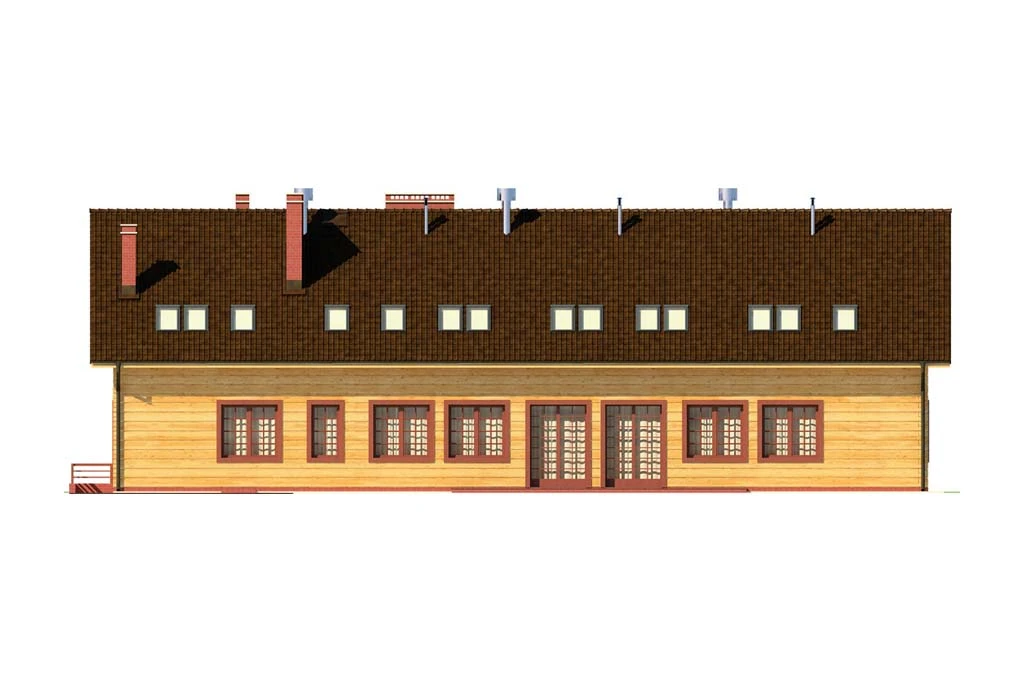

elewacja ogrodowa

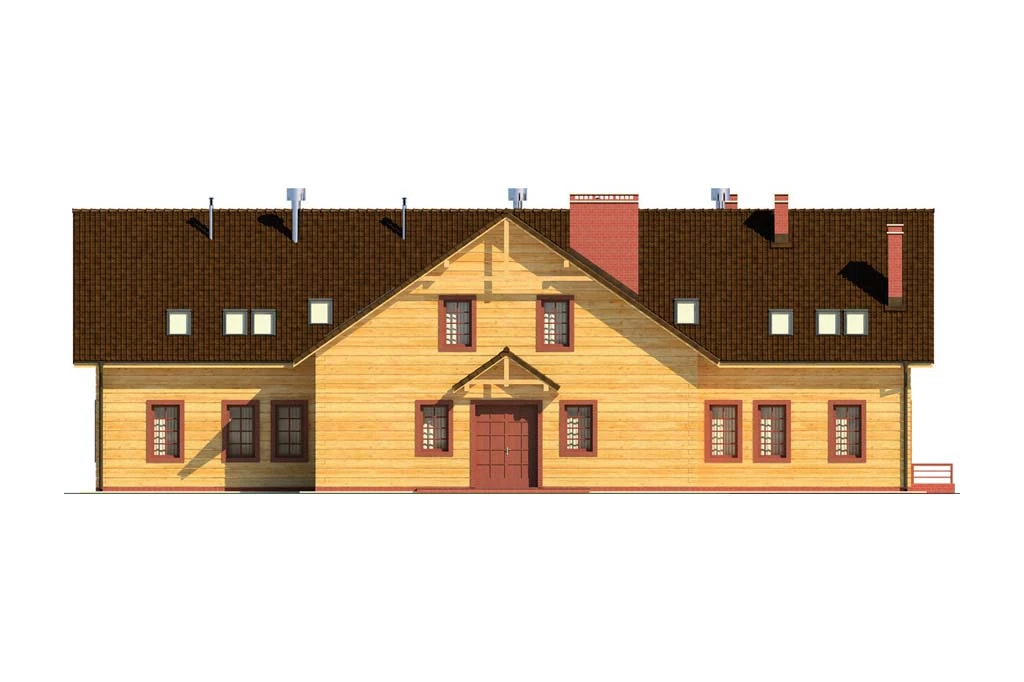

elewacja frontowa

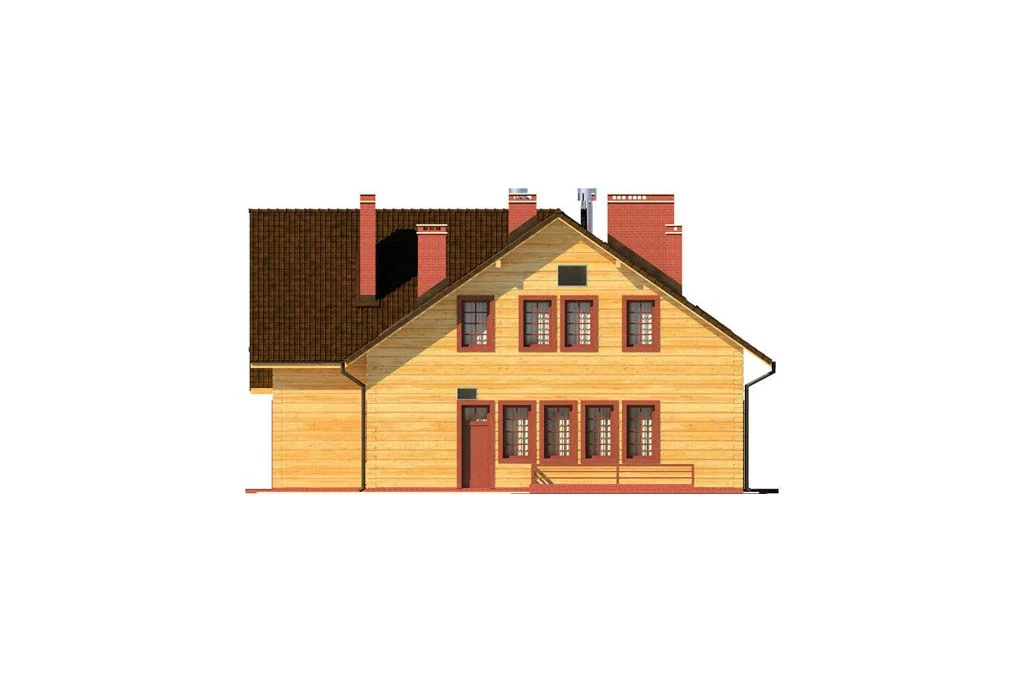

elewacja boczna

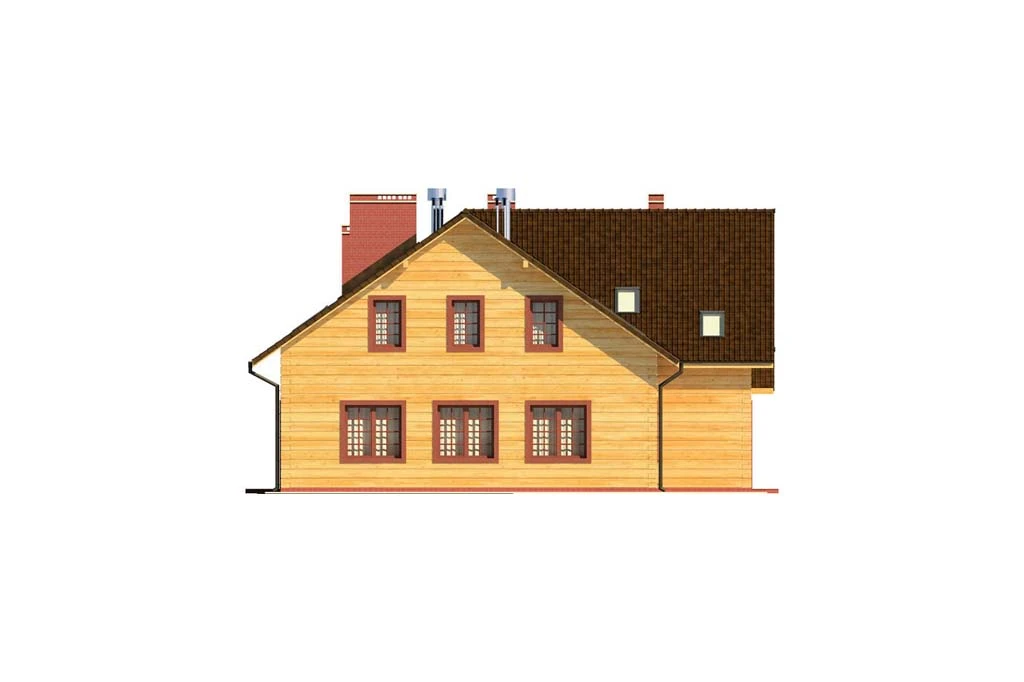

elewacja boczna

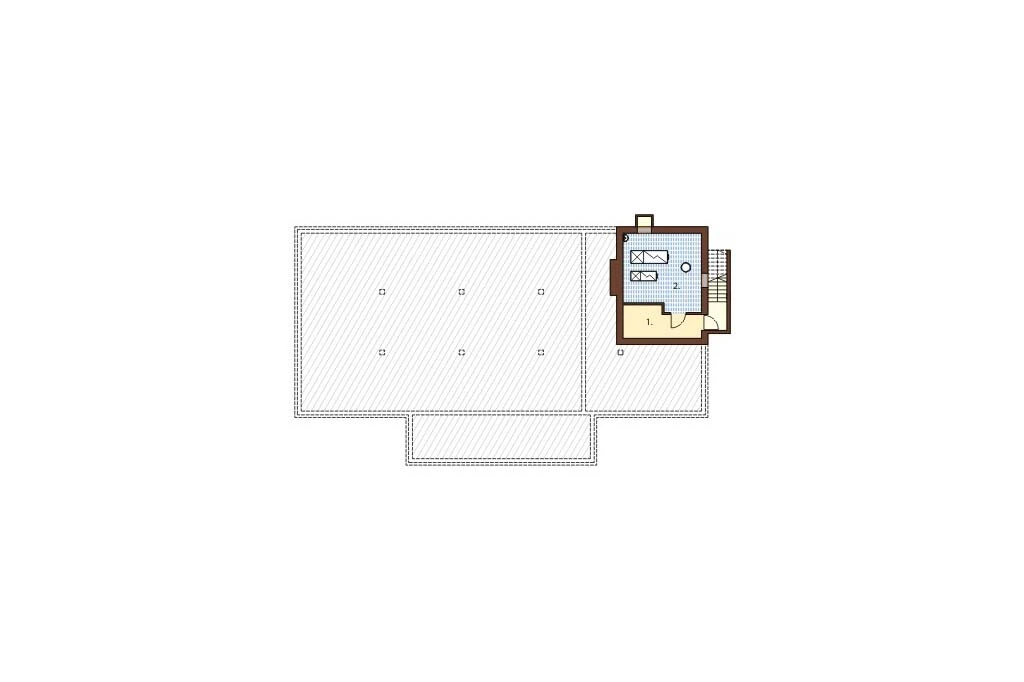

Rzut piwnicy

Powiększ rzut

1. Komunikacja 8,9 m2

2. Kotłownia 23,2 m2

Częściowe podpiwniczenie budynku pozwoliło na organizację w tej strefie kotłowni. W razie potrzeb piwnicę można powiększyć i zaplanować w niej dodatkowe magazyny i pomieszczenia gospodarcze.

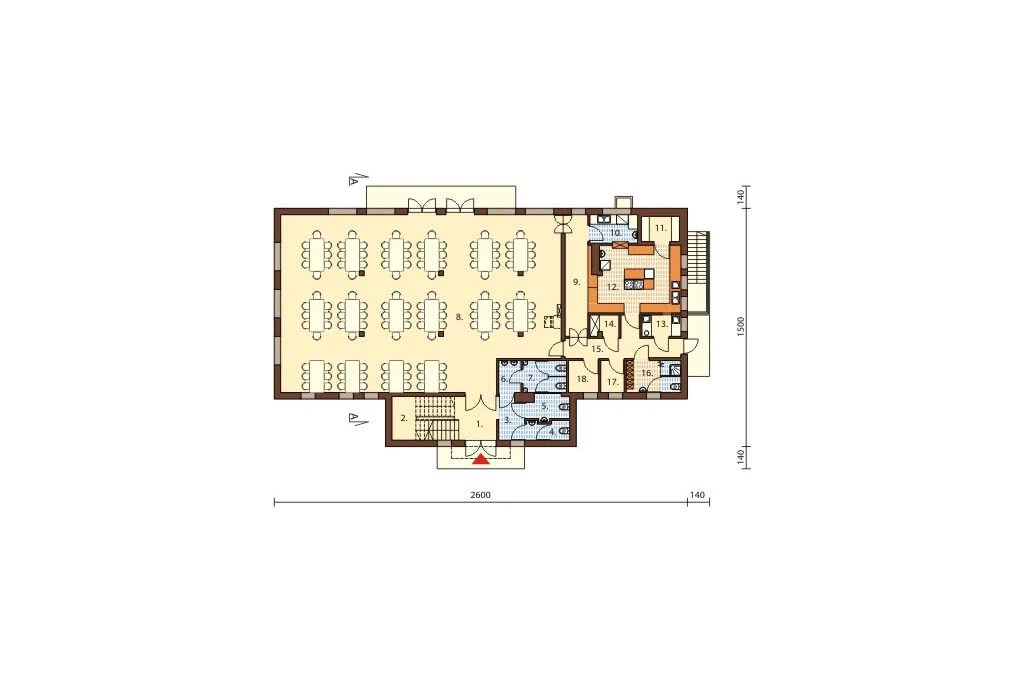

Rzut parteru

Powiększ rzut

1. Hall 7,0 m2

2. Szatnia 2,8 m2

3. Hall WC 4,3 m2

4. WC damski 3,0 m2

5. WC damski i dla osób niepełnosprawnych 3,8 m2

6. Przedsionek 2,8 m2

7. WC męski 5,6 m2

8. Sala bankietowa 188,7 m2

9. Rozdzielnia kelnerska 10,8 m2

10. Zmywalnia 5,4 m2

11. Magazyn / chłodnia 3,8 m2

12. Kuchnia 24,3 m2

13. Pomieszczenie do obróbki warzyw i jaj 3,2 m2

14. Magazyn artykułów spożywczych 2,4 m2

15. Korytarz 11,1 m2

16. Pomieszczenie socjalne z natryskiem i WC 6,9 m2

17. Magazyn zasobów kuchennych 3,0 m2

18. Archiwum 3,9 m2

Parter tworzą dwie strefy - otwarta z przeznaczeniem na salą restauracyjną i taneczną oraz odizolowana strefa zamknięta dla gości. Na zaplecze składają się więc pomieszczenia wymagane do poprawnego działania obiektu gastronomicznego tj. kuchnia, zmywalnia, magazyny, pomieszczenie socjalne oraz toalety dla gości z dostępem przy głównym wejściu.

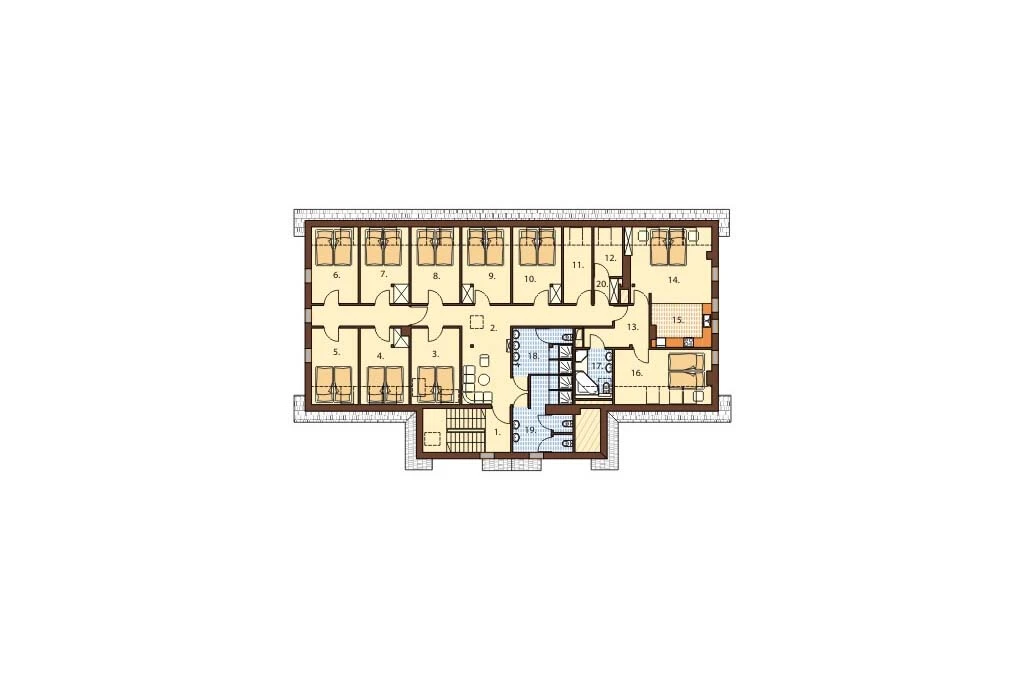

Rzut poddasza

Powiększ rzut

1. Komunikacja 14,9 m2

2. Hall 41,6 m2

3. Pokój 12,7 m2

4. Pokój 11,1 m2

5. Pokój 11,5 m2

6. Pokój 11,5 m2

7. Pokój 11,3 m2

8. Pokój 11,3 m2

9. Pokój 11,3 m2

10. Pokój 11,1 m2

11. Pomieszczenie gospodarcze 6,6 m2

12. Magazyn bielizny czystej 3,6 m2

13. Hall 8,1 m2

14. Pokój 19,0 m2

15. Kuchnia 10,6 m2

16. Pokój 14,1 m2

17. Łazienka 5,9 m2

18. Łazienka damska 15,9 m2

19. Łazienka męska 9,8 m2

20. Magazyn bielizny brudnej 2,5 m2

Na poddaszu zorganizowano wyodrębnioną strefę noclegową. Osiem wygodnych, dwuosobowych pokoi bez łazienek jest doświetlonych poprzez świetliki w połaci dachu. Zaplanowano tu też łazienki z prysznicami oraz hall z kącikiem wypoczynkowym i telewizyjnym.
Przekrój

Powiększ przekrój

Częściowo podpiwniczony budynek o dużej powierzchni z wyraźnie oddzieloną funkcją restauracyjną od noclegowej z pewnością przypadnie do gustu osobom szukającym obiektu komfortowego w użytkowaniu. Idealny do organizacji zarówno restauracji, pensjonatu, jak i domu weselnego.

Projekt budynku gastronomicznego z zapleczem noclegowym, pełniący funkcję domu weselnego K-18, parterowy z poddaszem użytkowym, częściowo podpiwniczony. Technologia: ściany zewnętrzne - pustak SUPOREX 24 cm, styropian 13 cm, okładzina drewniana 3 cm. Stropy: nad piwnicą oraz częścią kuchenną parteru - żelbetowy; nad częścią konsumpcyjną - drewniany. Kąt nachylenia dachu: 35°.
Ogrzewanie: na paliwo stałe (eko-groszek), dwa piece; jeden ogrzewający salę bankietową, drugi pozostałe pomieszczenia
Program: sala konsumpcyjna na 140 osób, kuchnia, zaplecze kuchenne, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, kotłownia, 8 pokoi, apartament: salon z aneksem kuchennym, pokojem i łazienką.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna na sali bankietowej, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie, oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- kosztorys inwestorski z pełnym przedmiarem robót (w cenie projektu)
- charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 348.00 m²
Powierzchnia użytkowa: 569.10 m²
Kubatura: 2361.50 m³
Szerokość działki: 23.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 33
Kąt nachylenia dachu: 35°
Ilość pokoi: 10
Pokój na parterze: Nie
Wysokość budynku: 9.01 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 231.67 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: częściowo podpiwniczony
Poddasze: poddasze użytkowe
Typ: gastronomiczne, handlowo-usługowe, komercyjne, projekt karczmy, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt zajazdu, projekt domu weselnego, restauracja, projekt restauracji
Technologia: tradycyjna
Styl: podhalański

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
