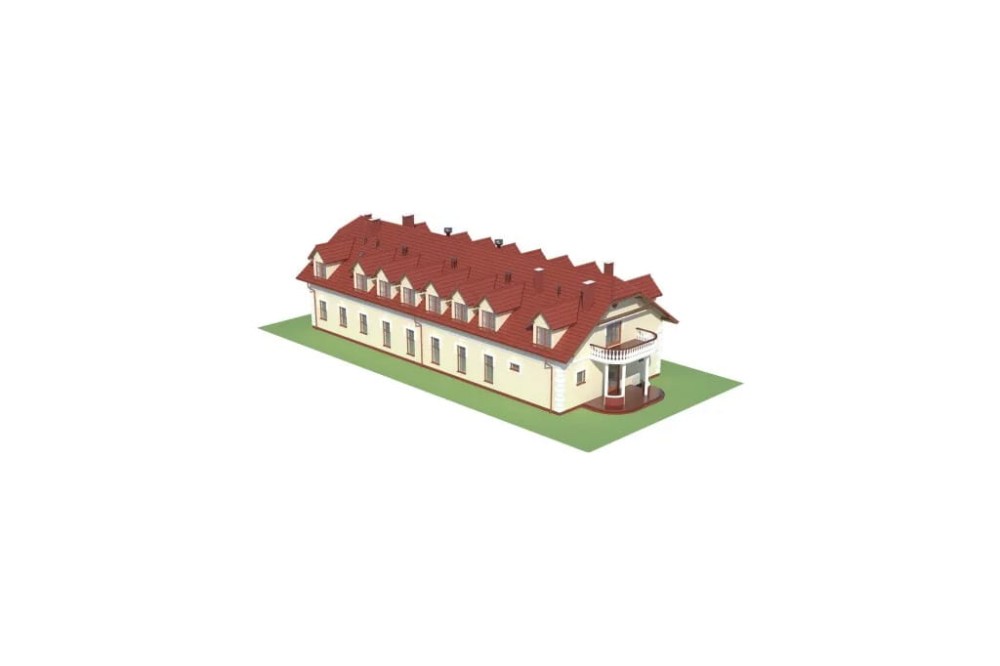

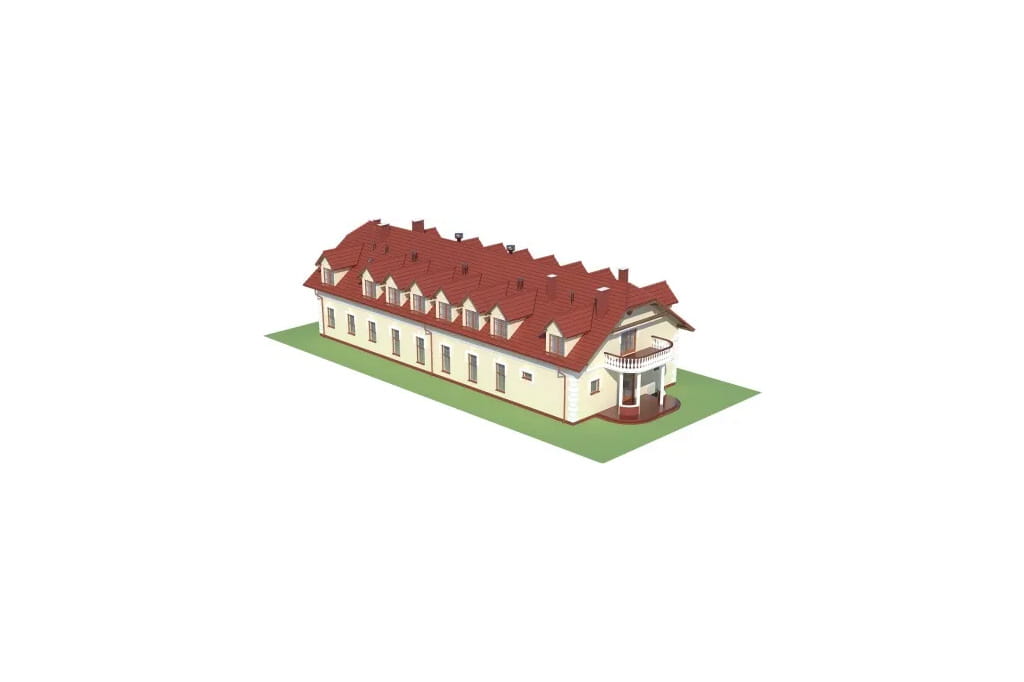

Model

Bryła budynku jest bardzo prosta w rzucie co korzystnie wpłynie na koszt budowy i późniejszą eksploatację. Wejście do niego jest bardzo reprezentacyjne - zadaszone poprzez balkon na piętrze, wsparty czterema smukłymi kolumienkami. Szesnaście lukarn w połaci dachu doskonale podkreśli charakter obiektu, który został zaprojektowany w symetryczny sposób.
Elewacje

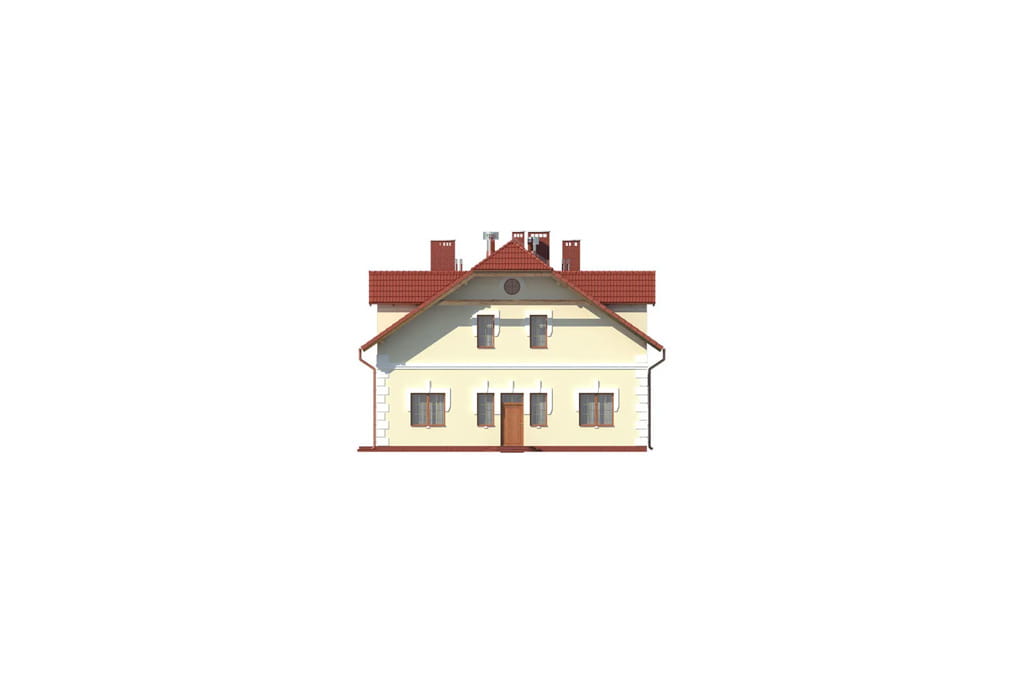

elewacja ogrodowa

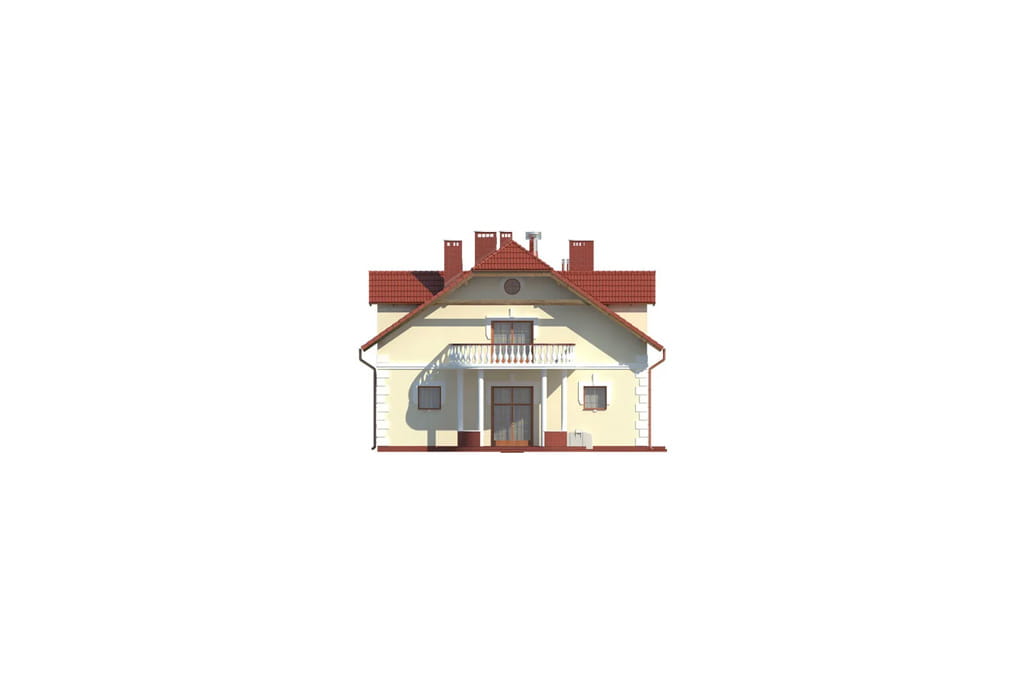

elewacja frontowa

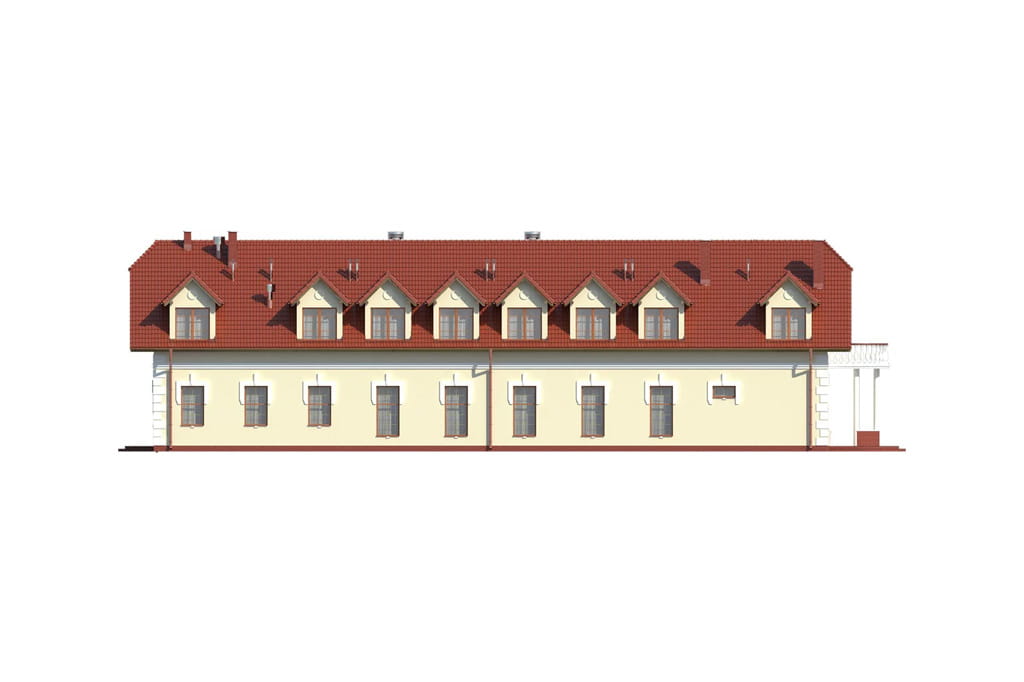

elewacja boczna

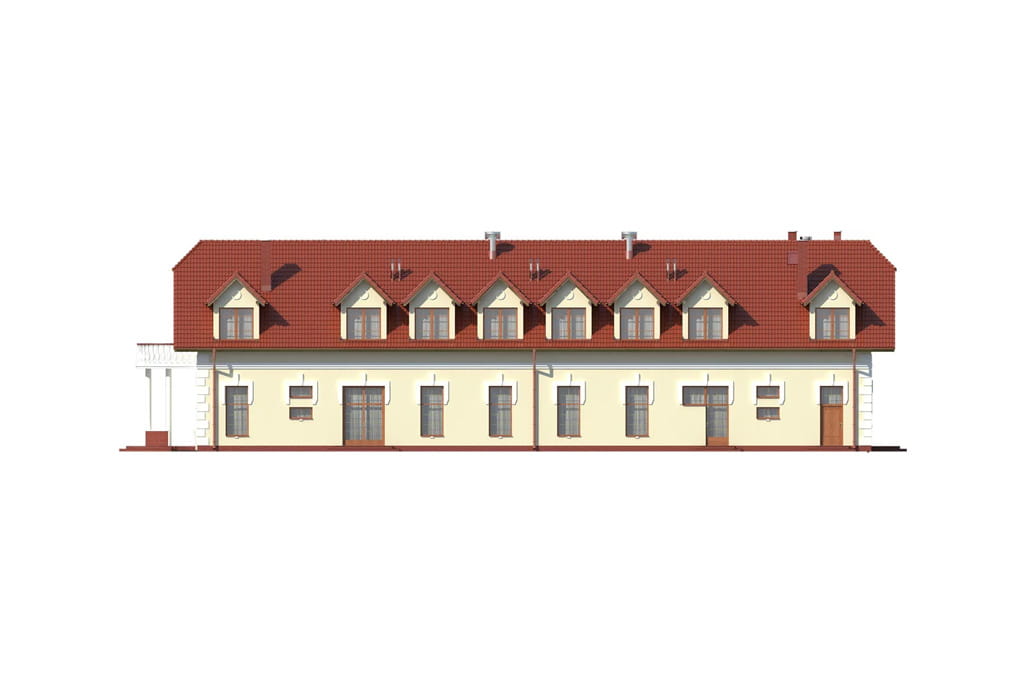

elewacja boczna

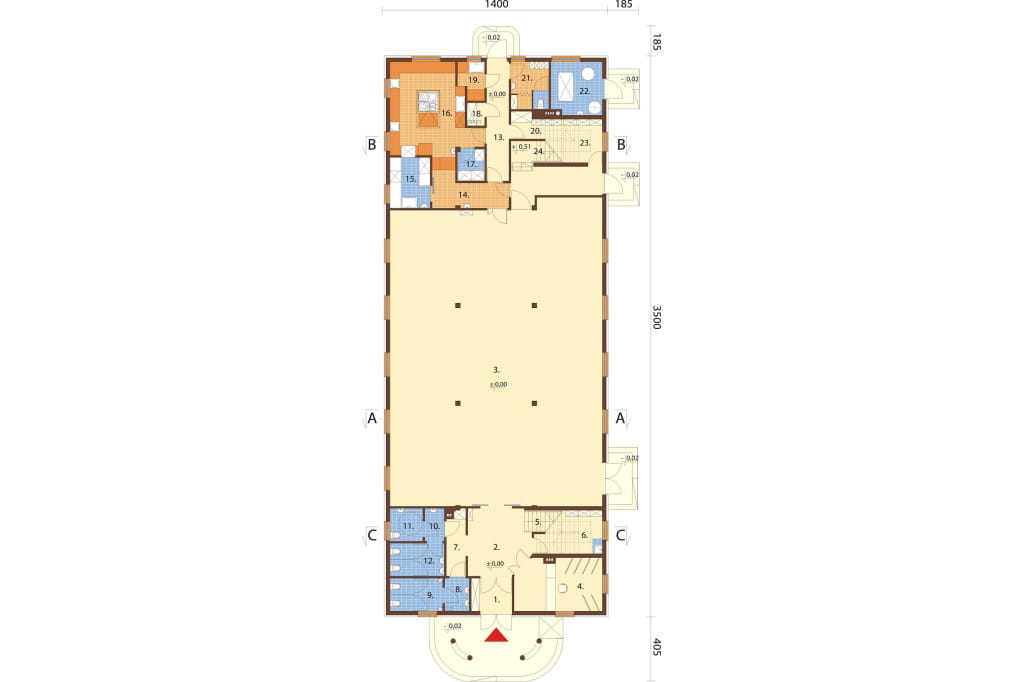

Rzut parteru

RZUT PARTERU: 451,52 m2

1. Wiatrołap 5,13 m2
2. Hall 15,22 m2
3. Sala bankietowa 247,70 m2
4. Szatnia 17,23 m2
5. Klatka schodowa 14,46 m2
6. Pomieszczenie gospodar. 8,02 m2
7. Korytarz 4,61 m2
8. Przedsionek 2,94 m2
9. WC męskie 6,64 m2
10. Przedsionek 2,42 m2
11. WC damskie / niepełnospraw. 4,11 m2
12. WC damskie 6,84 m2
13. Korytarz 10,32 m2
14. Rozdzielnia kelnerska 9,65 m2
15. Zmywalnia naczyń 7,81 m2
16. Kuchnia 27,37 m2
17. Chłodnia 2,94 m2
18. Spiżarnia 1,51 m2
19. Pomieszczenie obróbki warzyw 3,48 m2
20. Magazyn prod. spożywczych 4,44 m2
21. Pomieszczenie socjalne 6,91 m2
22. Kotłownia na paliwo stałe 10,30 m2
23. Magazyn zasobów 5,77 / 6,31 m2
24. Klatka schodowa + korytarz 24,70 m2

Na parterze stworzono między innymi dużą salę bankietową, która jest przestrzenią otwartą i doświetloną z dwóch stron. Tuż przy wejściu zorganizowano szatnię oraz węzeł sanitarny, w tym toaletę dla osób niepełnosprawnych. Z tyłu obiektu umieszczono zaplecze, które tworzą: kuchnia, magazyny, pomieszczenie socjalne oraz kotłownia dostępna z zewnątrz budynku, dzięki utworzeniu do niej dodatkowego wejścia.

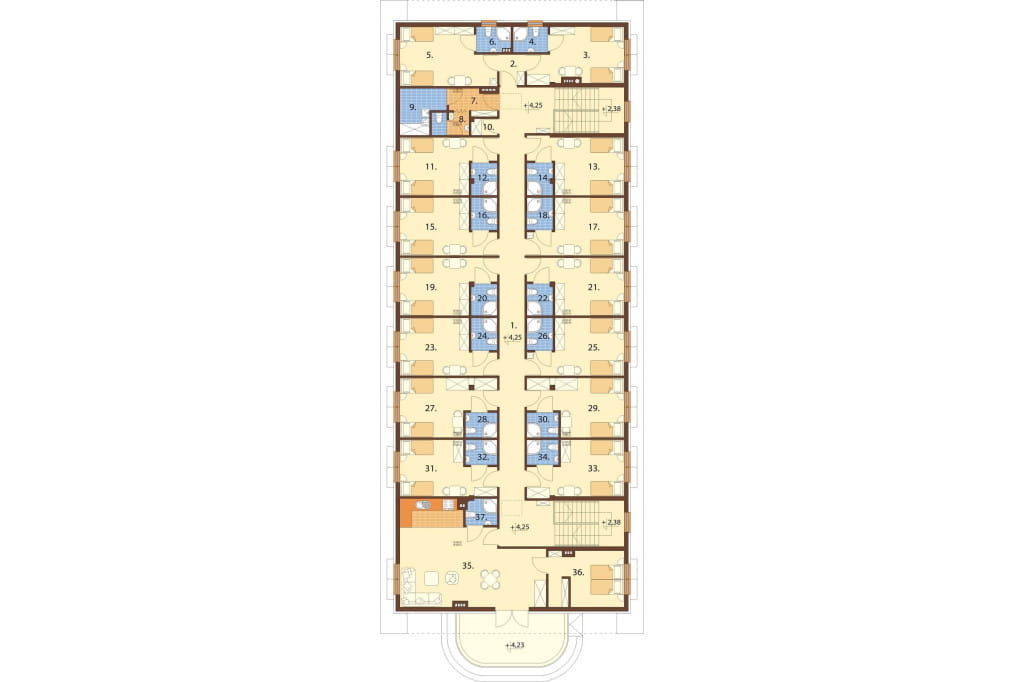

Rzut poddasza

PODDASZE: 374,55 / 394,68 m2

1. Korytarz 49,45 m2
2. Przedsionek z szafą na bieliznę 2,62 m2
3. Pokój 15,51 / 16,45 m2
4. Łazienka 3,03 m2
5. Pokój 16,71 / 17,78 m2
6. Łazienka 3,03 m2
7. Przedsionek 3,85 m2
8. Pomieszczenie socjalne 2,90 m2
9. Magazyn porządkowy 4,03 / 6,05 m2
10. Magazyn bielizny czystej 1,45 m2
11. Pokój 15,10 / 16,10 m2
12. Łazienka 2,88 m2
13. Pokój 15,28 / 16,27 m2
14. Łazienka 2,88 m2
15. Pokój 15,10 / 16,10 m2
16. Łazienka 2,86 m2
17. Pokój 15,11 / 16,12 m2
18. Łazienka 2,82 m2
19. Pokój 15,16 / 16,12 m2
20. Łazienka 2,88 m2
21. Pokój 15,16 / 16,38 m2
22. Łazienka 2,95 m2
23. Pokój 15,10 / 16,10 m2
24. Łazienka 2,86 m2
25. Pokój 15,11 / 16,12m2
26. Łazienka 2,71 m2
27. Pokój 15,79 / 16,86 m2
28. Łazienka 2,71 m2
29. Pokój 14,89 / 15,84 m2
30. Łazienka 2,71 m2
31. Pokój 15,05 / 16,00 m2
32. Łazienka 2,73 m2
33. Pokój 15,20 / 16,34 m2
34. Łazienka 2,81 m2
35. Salon z aneksem kuchennym 39,62 / 42,76 m2
36. Pokój gościnny z garderobą 13,26 / 14,15 m2
37. Łazienka 2,73 m2

Na poddaszu zaplanowano aż czternaście dwuosobowych pokoi noclegowych z prywatnymi łazienkami. Znajduje się tu również wyodrębniona strefa mieszkalna, na którą składa się salon z aneksem kuchennym i wyjściem na reprezentacyjny balkon, łazienka oraz pokój. Na poddaszu zorganizowano dodatkowo magazyny oraz pomieszczenie socjalne.

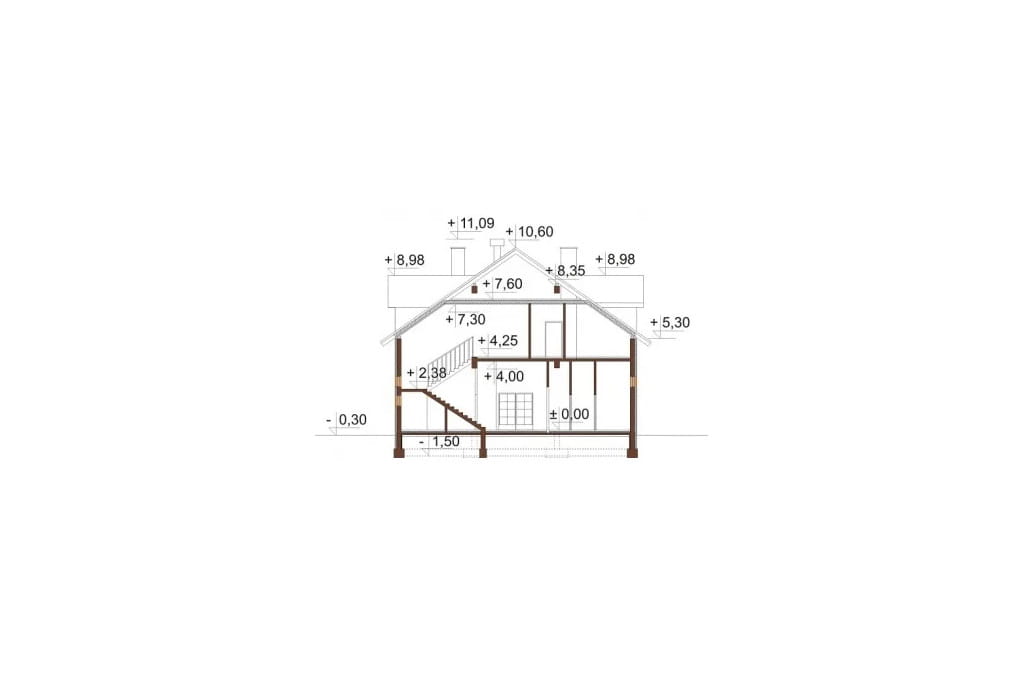

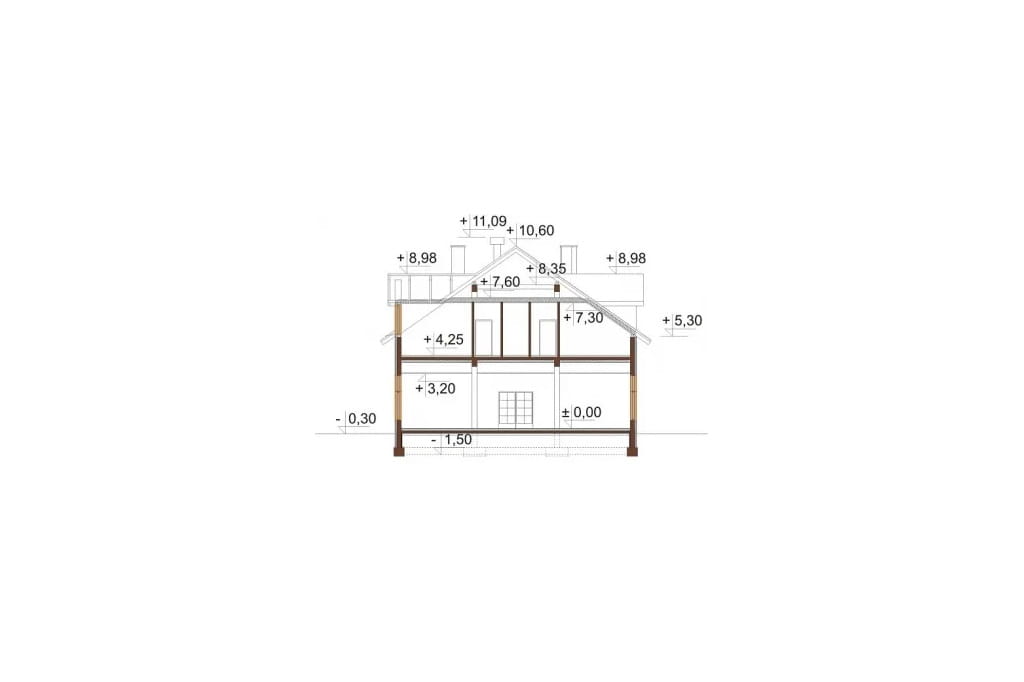

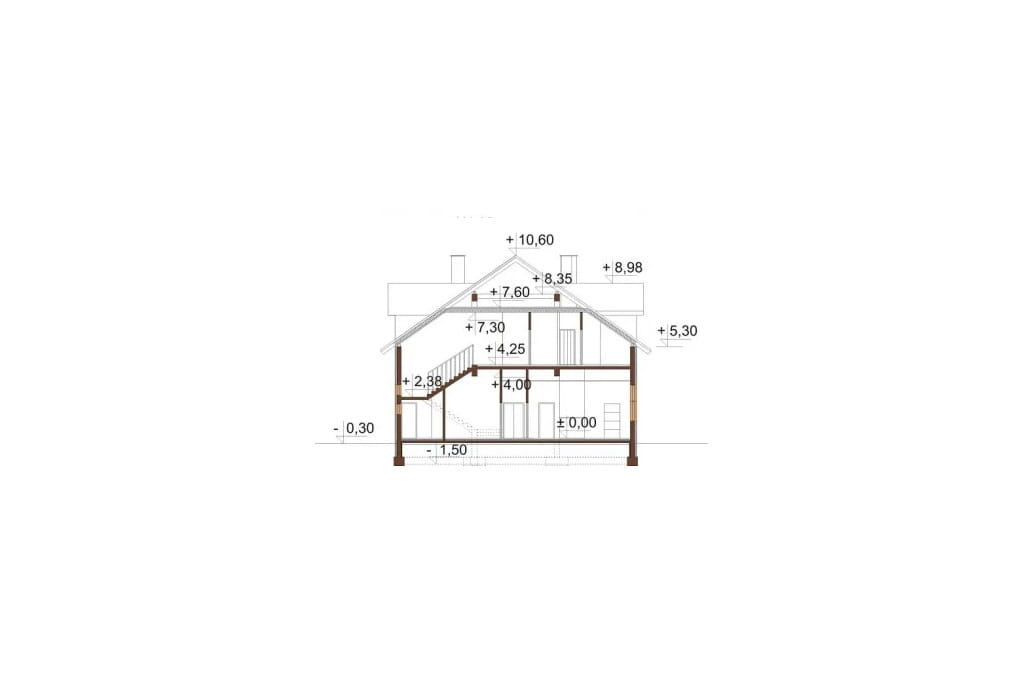

Przekrój

Duża powierzchnia użytkowa budynku pozwoli na organizację otwartej przestrzeni restauracyjnej, wygodnego zaplecza oraz strefy noclegowej. Projekt idealny dla osób chcących prowadzić obiekt usługowy, jednocześnie w nim mieszkając.

POWIĘKSZ PRZEKRÓJ

Projekt budynku gastronomicznego z zapleczem noclegowym K-26
Projekt ten to wolno stojący budynek gastronomiczny z zapleczem noclegowym. Bryła dysponuje salą konsumpcyjno - taneczną na około 150 - 170 osób. Budynek nie jest podpiwniczony, posiada parter oraz poddasze użytkowe. Obiekt przystosowany jest dla osób niepełnosprawnych i wyposażony jest w drzwi bez progów, WC do korzystania dla osób na wózkach inwalidzkich oraz przed wejściem do budynku zaprojektowano platformę dla osób niepełnosprawnych.

Technologia: tradycyjna
Ściany zewnętrzne: pustak SUPOREX 24cm, styropian 12cm, tyn zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35°
Ogrzewanie: paliwo stałe - biomasa
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: blacha dachówkowa
Program parteru budynku: sala konsumpcyjno - taneczna, kuchnia z wydzielonym stanowiskiem do mycia naczyń kuchennych, pomieszczenie do obróbki warzyw, 2 magazyny żywności, chłodnia, zmywalnia naczyń stołowych, rozdzielnia kelnerska, pomieszczenie socjalne dla personelu, kotłownia na paliwo stałe oraz hall i komunikacja
Program poddasza budynku: 14 pokoi dwuosobowych z łazienkami, apartament dwupokojowy z łazienką oraz aneksem kuchennym, pomieszczenie socjalne dla pracownika, magazyn bielizny czystej oraz magazyn sprzętu podporządkowanego i komunikację

 Powierzchnia zabudowy: 490.00 m²
Powierzchnia użytkowa: 826.07 m²
Kubatura: 3727.92 m³
Szerokość działki: 22.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 61
Kąt nachylenia dachu: 35°
Ilość pokoi: 15
Pokój na parterze: Nie
Wysokość budynku: 10.90 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 55.00 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, restauracja, projekt restauracji, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekty domów weselnych
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 4 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
