Projekt

Sklep samoobsługowy

Kod: K-51
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

za pomocą formularza kliknij >>

K-51 To jeden z naszych nowych projektów komercyjnych, który cieszy się wśród klientów KB Projekt coraz większym zainteresowaniem. Doskonale nadaje się zarówno dla sieci dyskontowych jak i inwestorów, którzy planują budowę sklepu samoobsługowego. Projekt ma nowoczesną architekturę charakterystyczną dla współczesnych obiektów handlowych o średnim metrażu. Jego zaletą jest prosta konstrukcja, która sprawia, że można go szybko i relatywnie niedrogo zrealizować.

zobacz realizacje naszych projektów

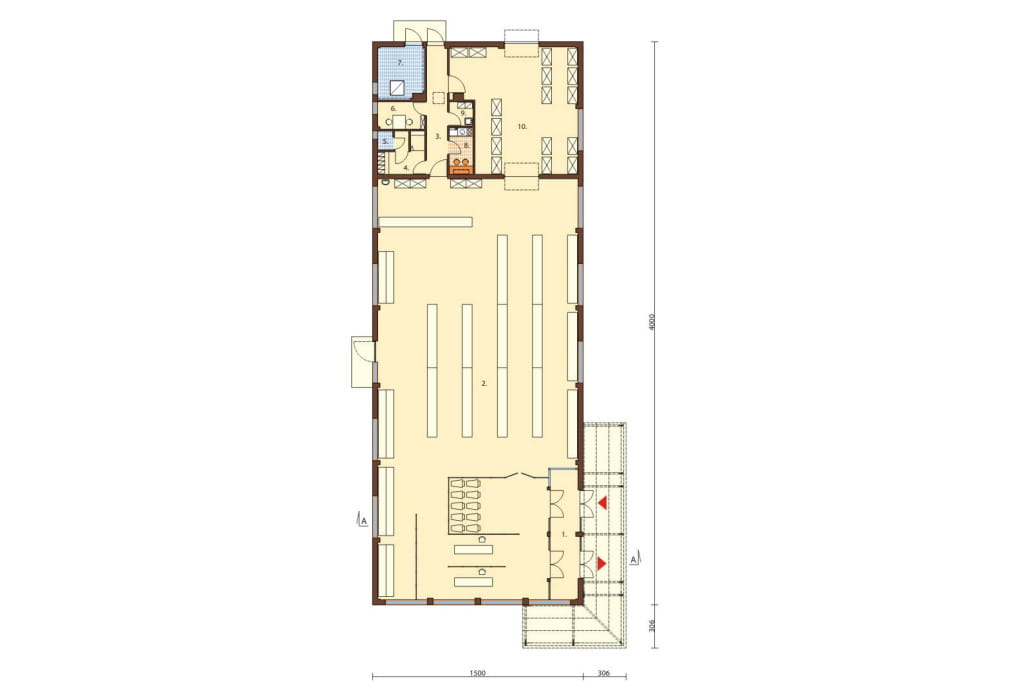

Rzut parteru



Projekt K-51 - rzut





Parter:

1. Wiatrołap 18,4 m2

2. Hala sprzedaży 407,1 m2

3. Korytarz 13,5 m2

4. Szatnia 6,9 m2

5. WC 2,9 m2

6. Biuro 6,5 m2

7. Kotłownia 12,1 m2

8. Pomieszczenie socjalne 5,6 m2

9. Pomieszczenie gospodarcze 2,9 m2

10. Magazyn 73,1 m2



Program K-51 podzielony jest na dwie strefy. Pierwszą stanowi sala sprzedaży, która ma 407.1 m2. Druga to zaplecze w którym zaprojektowaliśmu pomieszczenie socjalne, biuro, kotłownię, pomieszczenie gospodarcze, toalety i magazyn produktów.

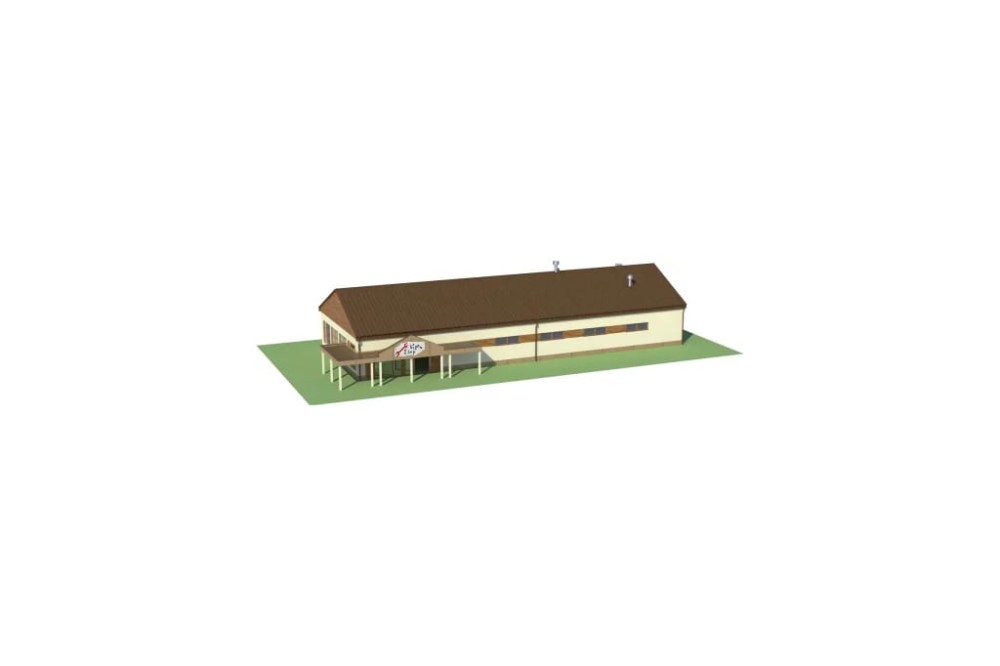

Model



Projekt K-51 - model

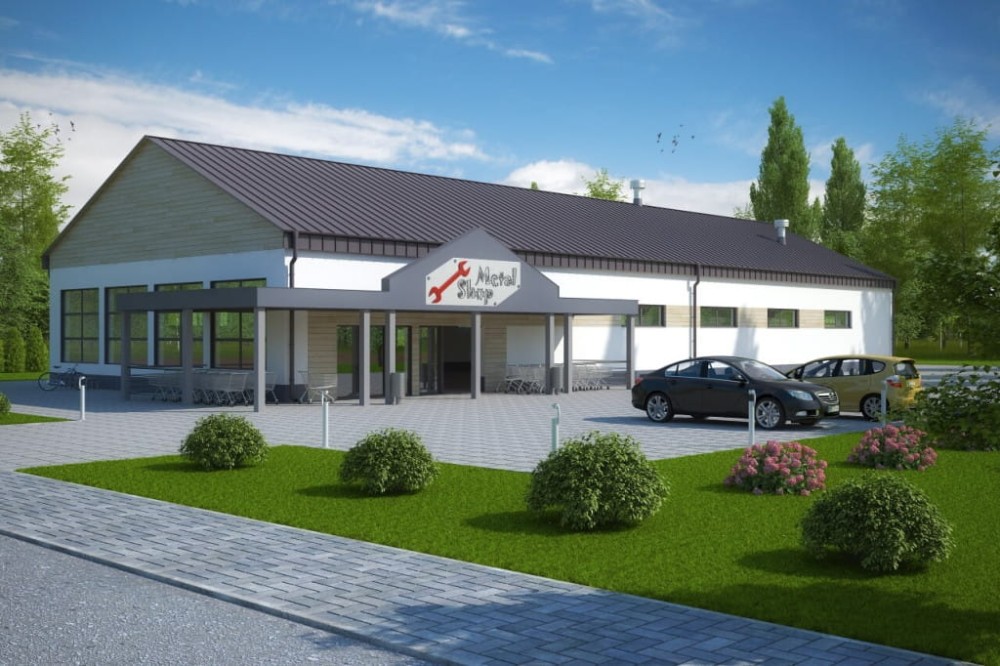

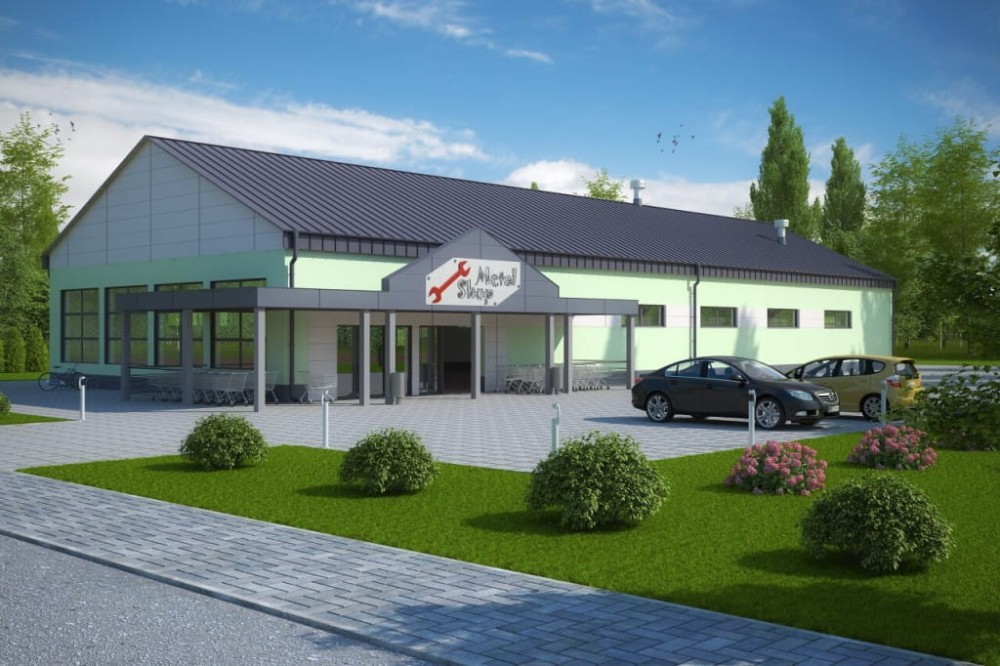

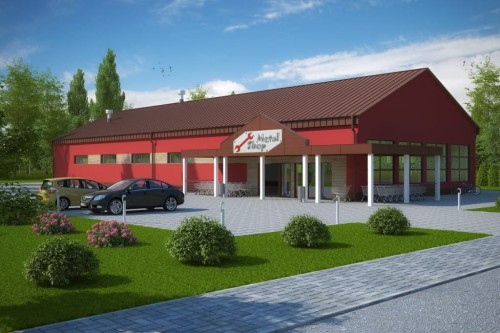

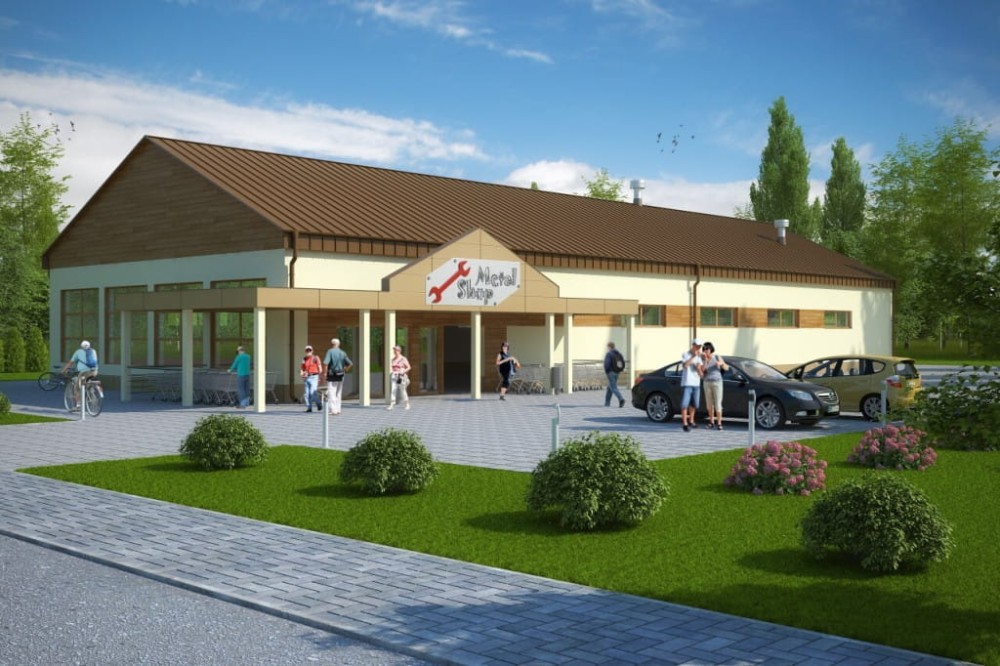

Bryłę budynku zaprojektowaliśmy na planie prostokąta, a poszczególne elewacje są bardzo proste. Wejście do sklepu osłoniliśmy dodatkowym daszkiem, który podpierany jest przez szereg smukłych kolumienek. Odpowiednie doświetlenie sali sprzedaży zapewniają duże przeszklenia w elewacji bocznej. Dużą zaletą projektu K-51 jest fakt, że można go realizować na wąskiej działce, minimalna wymagana szerokość parceli to 25.1 m.

Elewacje



Projekt K-51 - elewacja

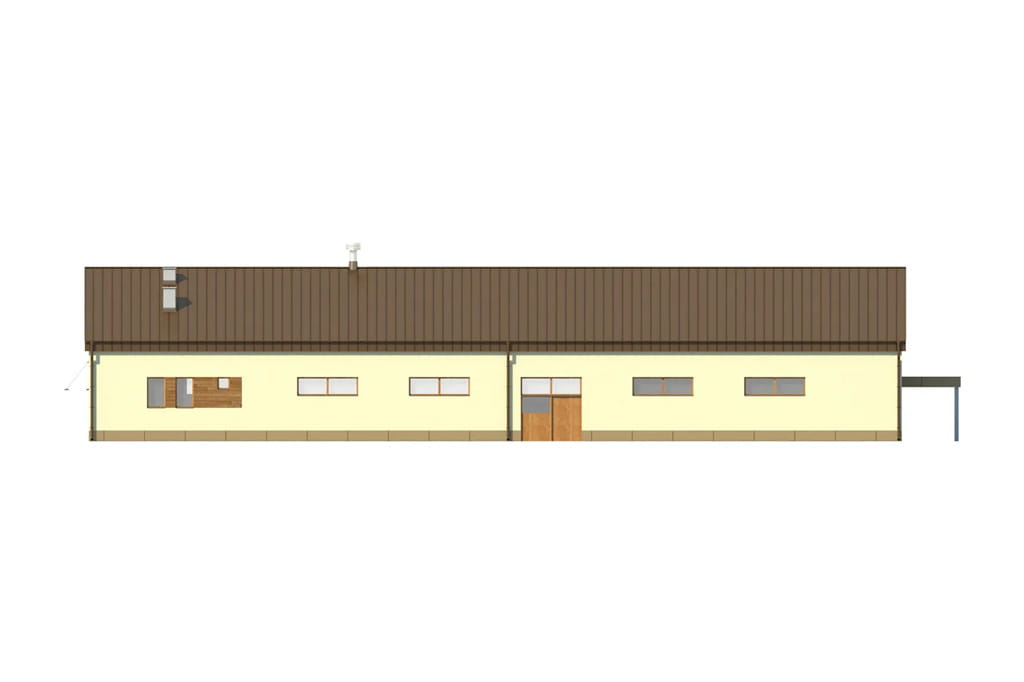

elewacja ogrodowa

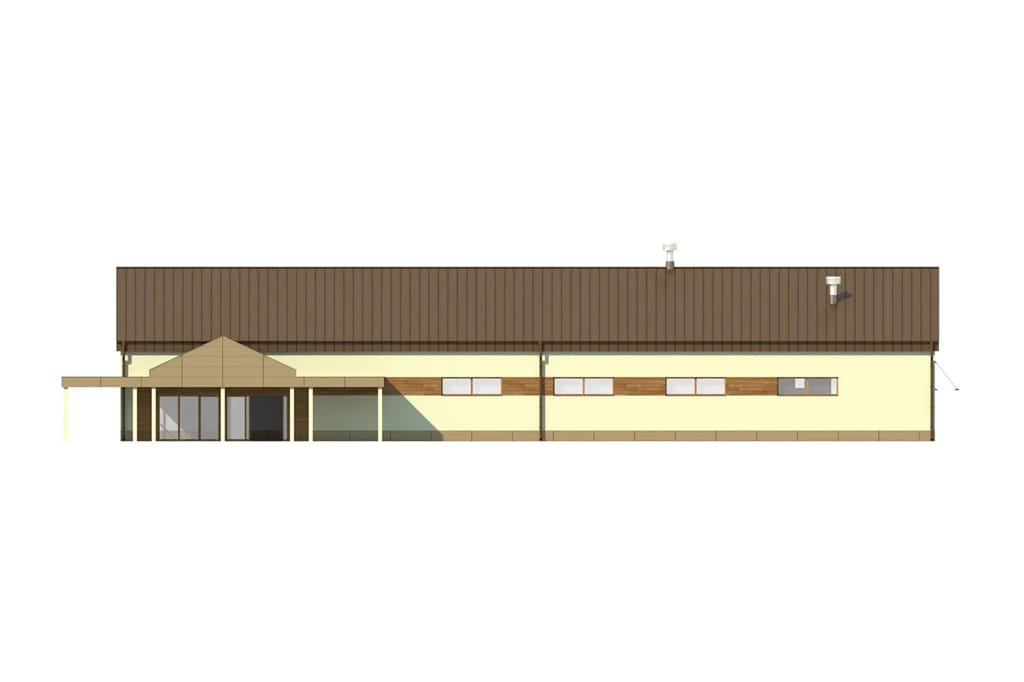

Projekt K-51 - elewacja
elewacja frontowa

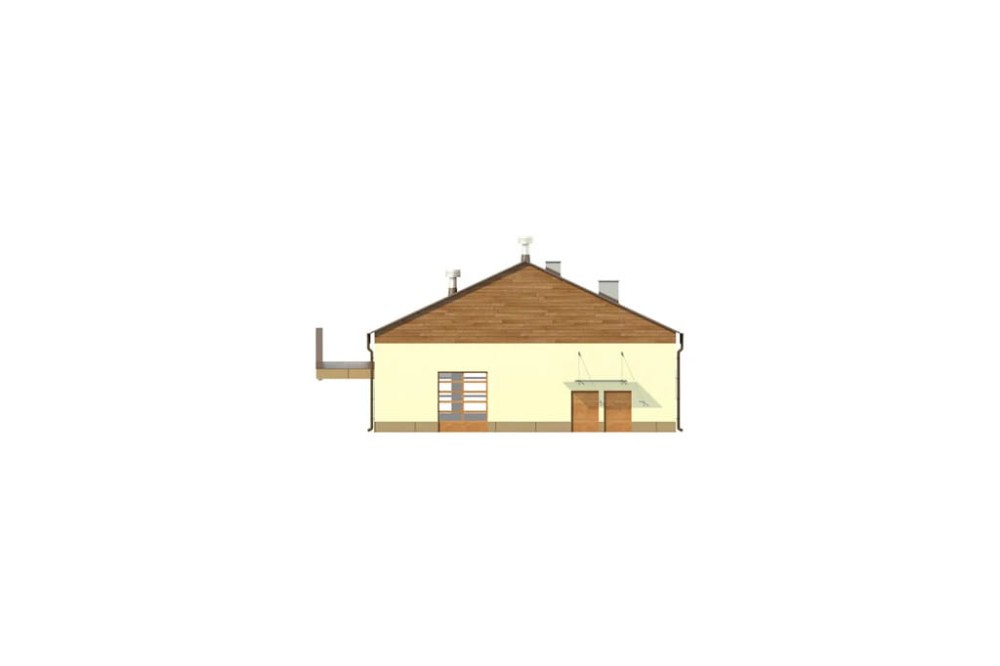

Projekt K-51 - elewacja
elewacja boczna

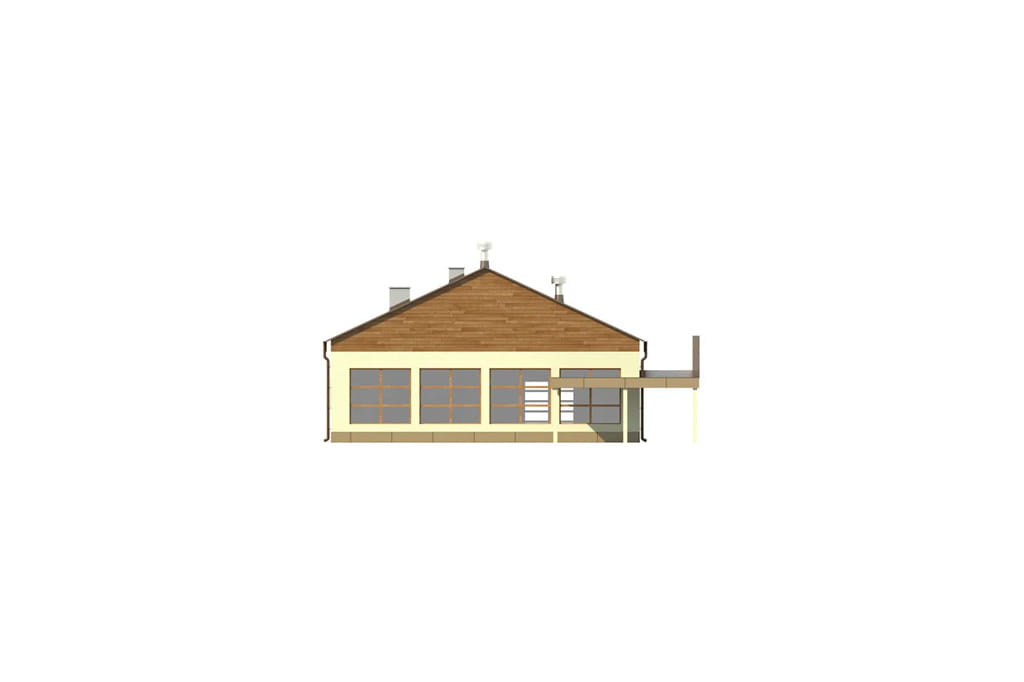

Projekt K-51 - elewacja
elewacja boczna

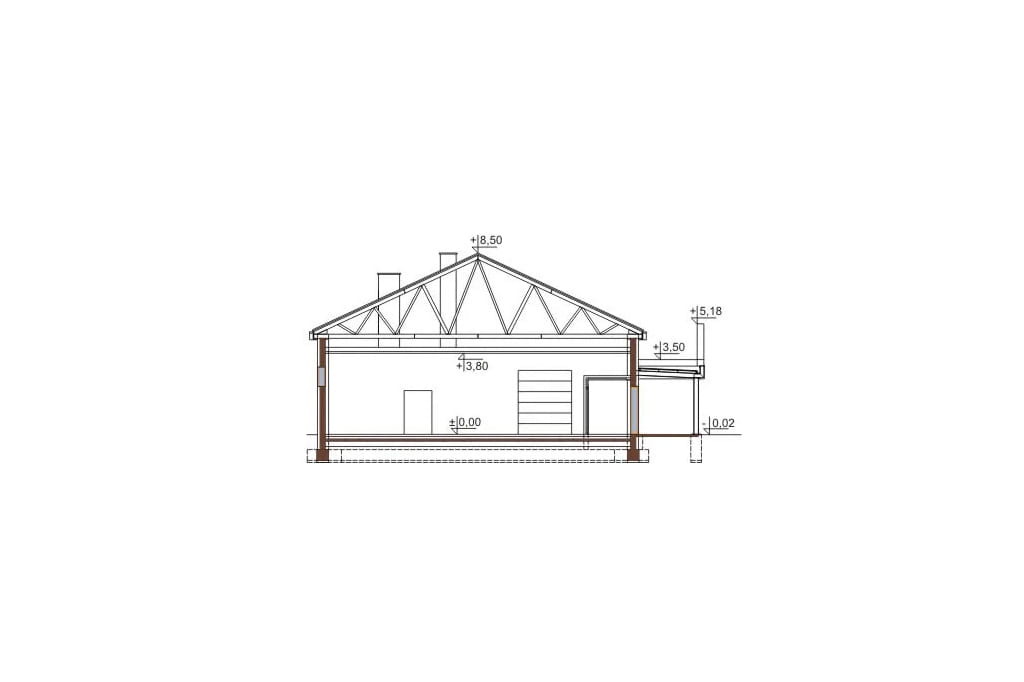

Przekrój



Projekt K-51 - przekrój

K-51 to nowoczesny projekt sklepu, które idealnie nadaje się np: na dyskont. Ma prostą konstrukcję i nie wymaga szerokiej działki.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt sklepu samoobsługowego K-51, parterowy, niepodpiwniczony.

Technologia tradycyjna: ściany zewnętrzne - pustak SOLBET 24 cm, styropian 12 cm, tynk zewnętrzny. Konstrukcję dachu tworzą dźwigary prefabrykowane drewniane.
Kąt nachylenia dachu: 25°. Pokrycie dachu: blacha.
Stropy: dźwigary prefabrykowane
Ogrzewanie: budynek ogrzewany nadmuchowo z własnego źródła ciepła - kotłownia gazowa. Na hali sprzedaży i w magazynie wentylacja mechaniczna.
Program: hala sprzedaży, magazyn, zaplecze sanitarno - socjalne, magazynowe, kotłownia gazowa, wiatrołap.




Powierzchnia zabudowy: 600.00 m²
Powierzchnia użytkowa: 549.20 m²
Kubatura: 3872.80 m³
Szerokość działki: 25.10 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 10
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 8.52 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 37.76 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: handlowo-usługowe, komercyjne, projekt sklepu, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt sklepu samoobsługowego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany w tym projekt konstrukcji więźby dachowej prefabrykowanej
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, hydranty p.poż,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne, fotowoltaiczna)
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
