ZG-78 to projekt małej stajni dla koni średnich i dużych, o prostej architekturze, której budowa nie pociąga za sobą dużych wydatków dla inwestora. Ten budynek o wymiarach 10,37 m na 10,37 m ma trzy boksy dla koni i zmieści się na prawie każdej działce rolno-budowlanej.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

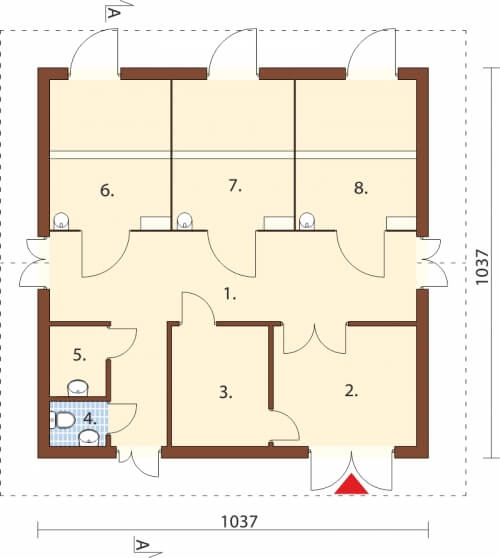

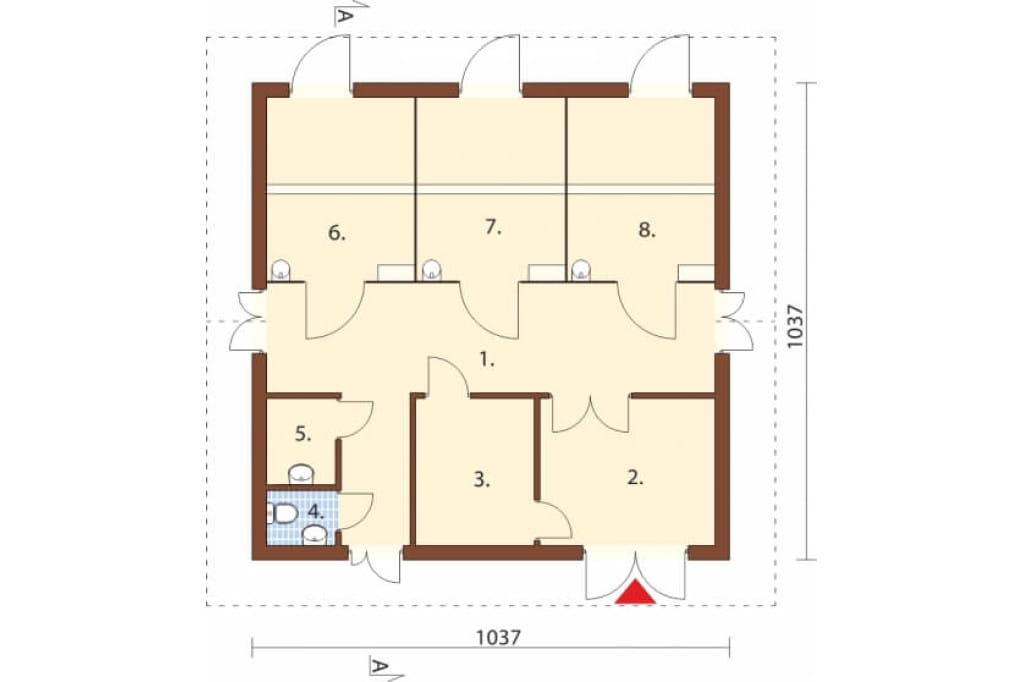

Rzut parteru



Projekt ZG-78 - rzut

Parter:

1. Komunikacja 28,6 m

2. Skład słomy i siana 12,2 m

3. Skład paszy 8,3 m

4. WC 1,8 m

5. Pomieszczenie gospodarcze 2,9 m

6. Boks  I 12,8 m

7. Boks II 12,8 m

8. Boks III 12,8 m2
ZG-78 ma program funkcjonalny przewidujący trzy boksy dla koni, skład słomy i siana, skład paszy oraz małe pomieszczenie gospodarcze i WC.

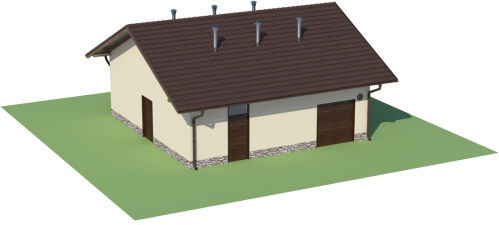

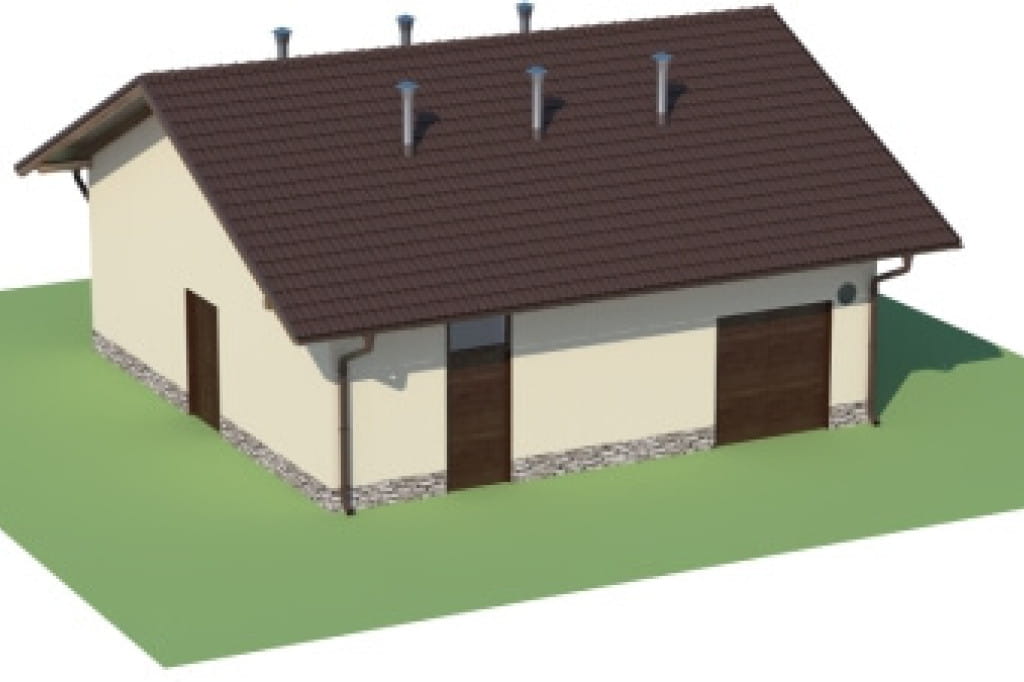

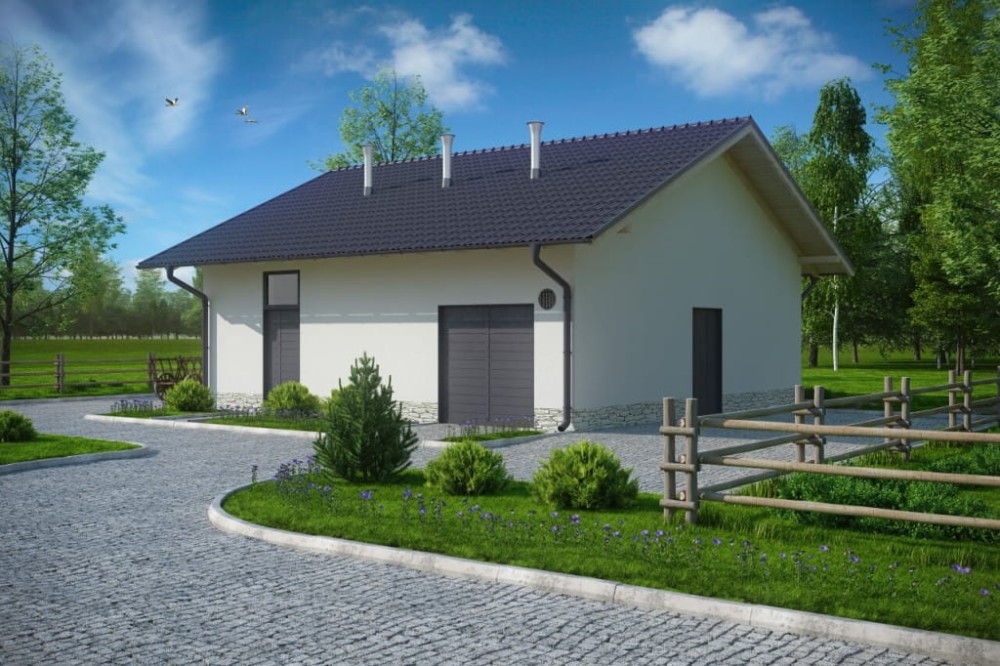

Model



Projekt ZG-78 - model

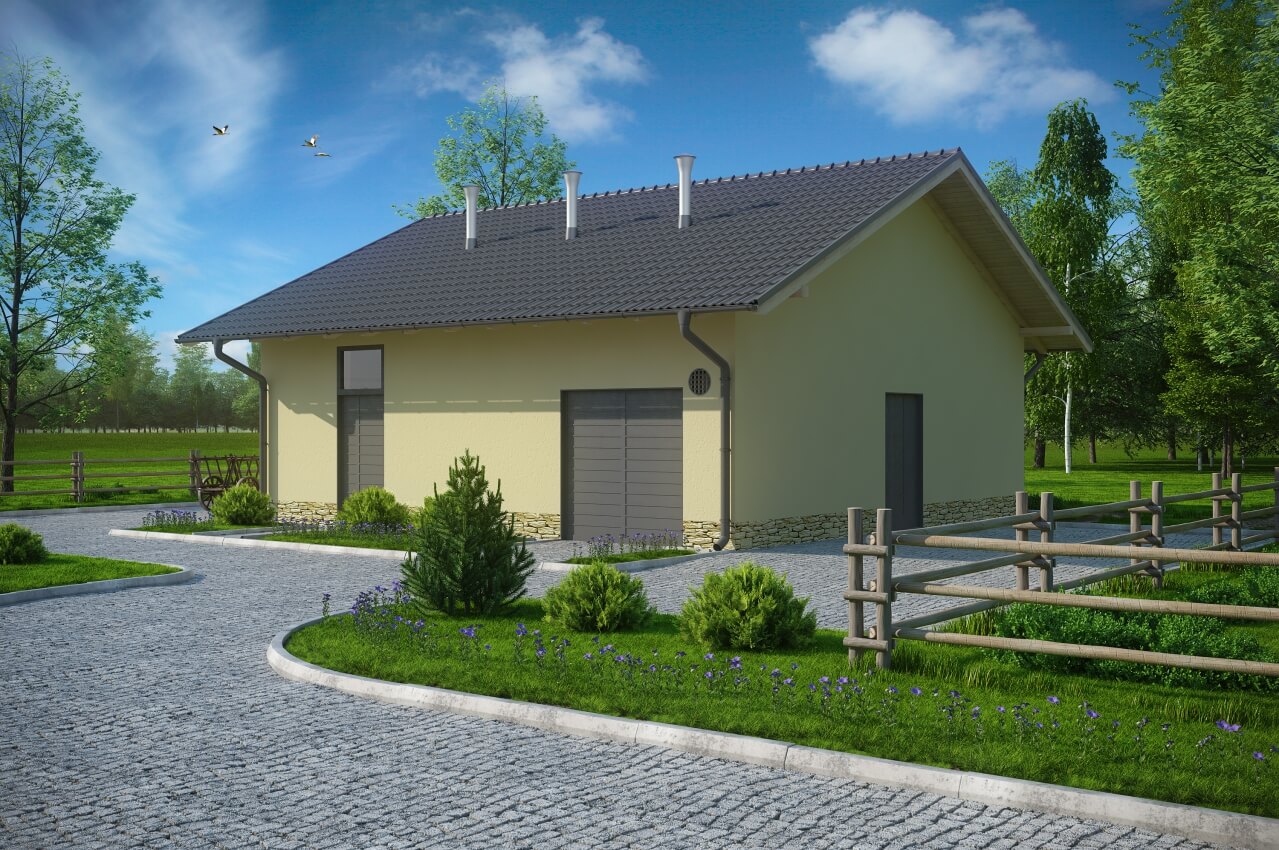

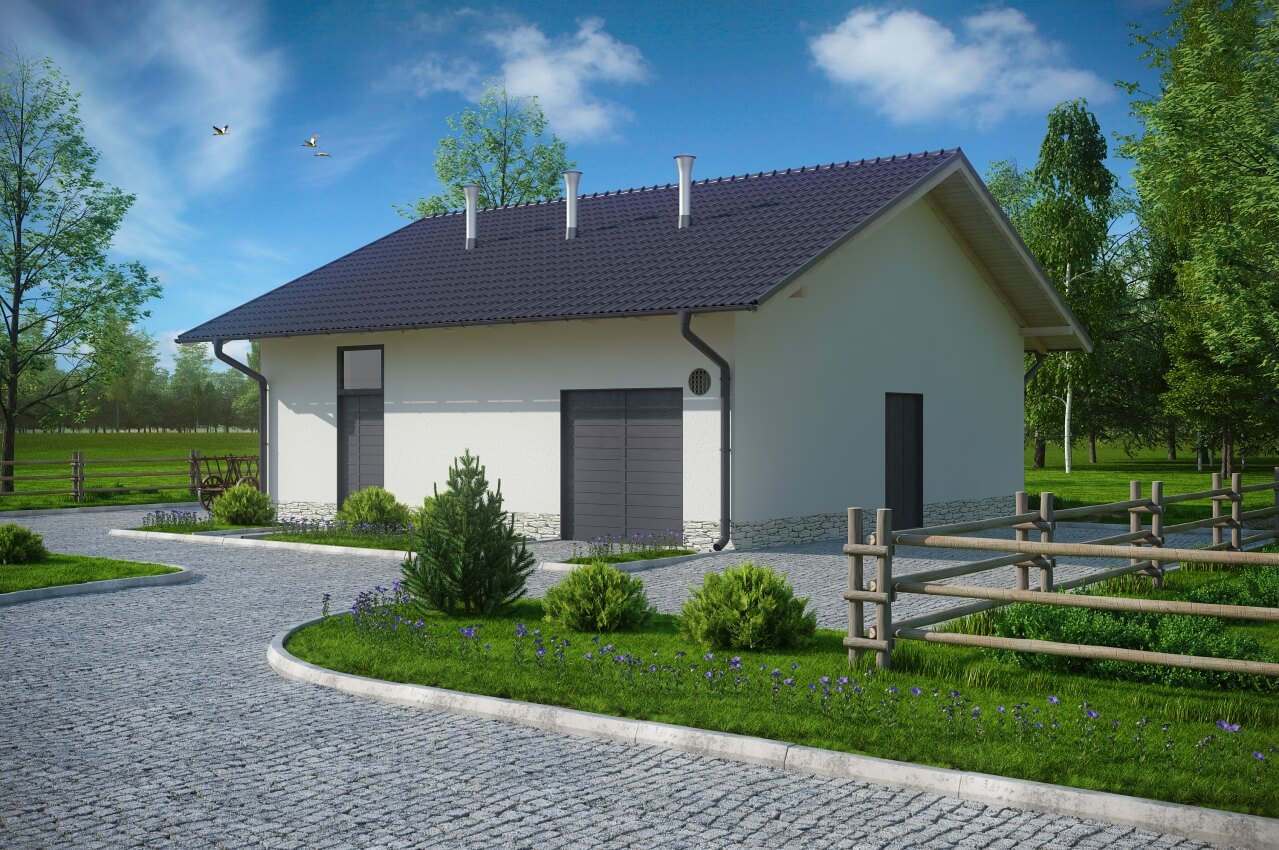

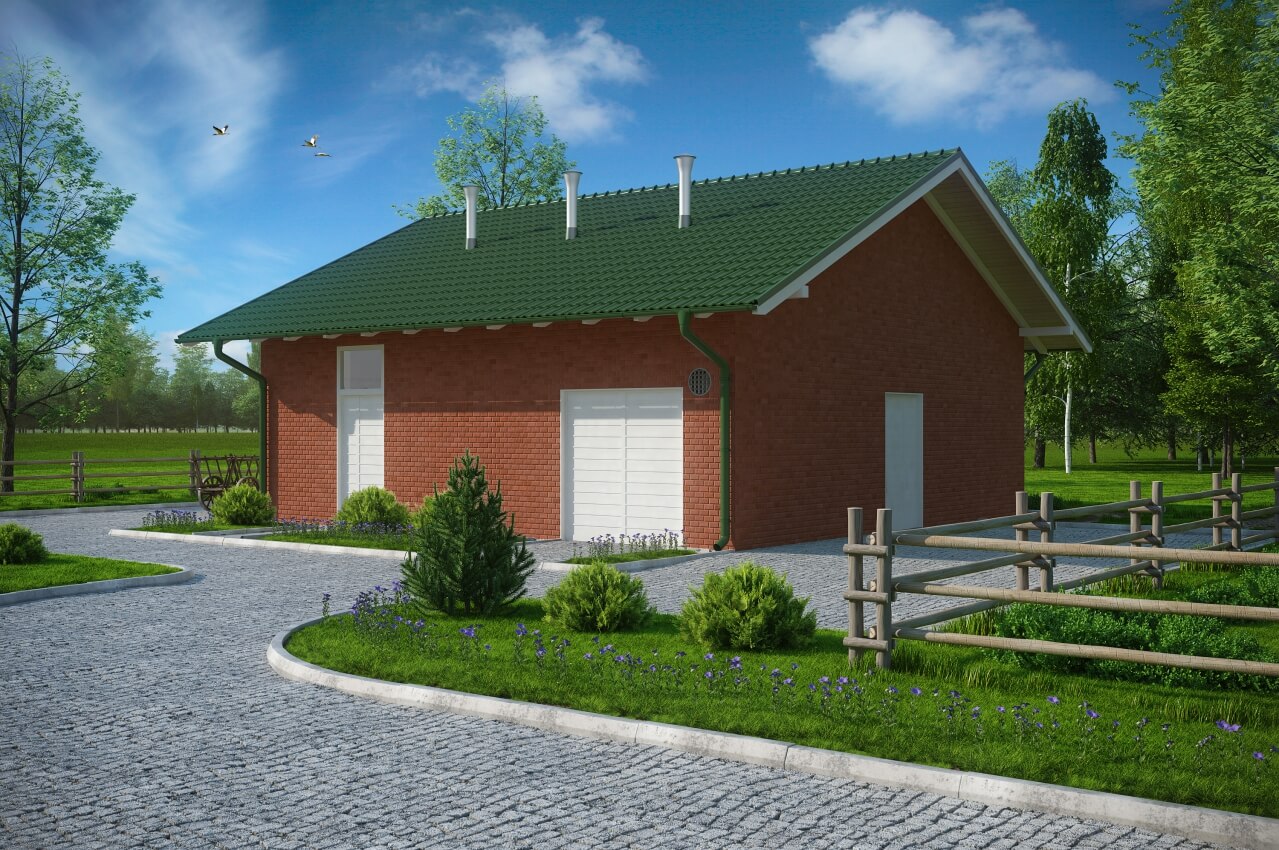

ZG-78 ma bryłę zaprojektowaną na planie kwadratu krytą dwuspadowym dachem o kącie nachylenia równym 25 stopni. Pokrycie dachu to blacha dachówkowa. Minimalna szerokość działki wymagana do realizacji tego projektu wynosi 18,4m. Dostępna powierzchnia użytkowa to - 92 m2.

Elewacje

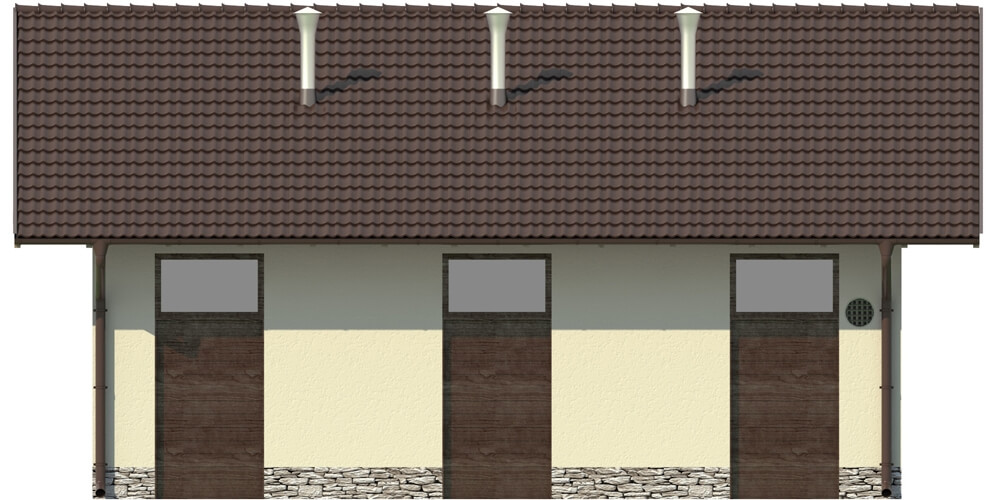

Projekt ZG-78 - elewacja

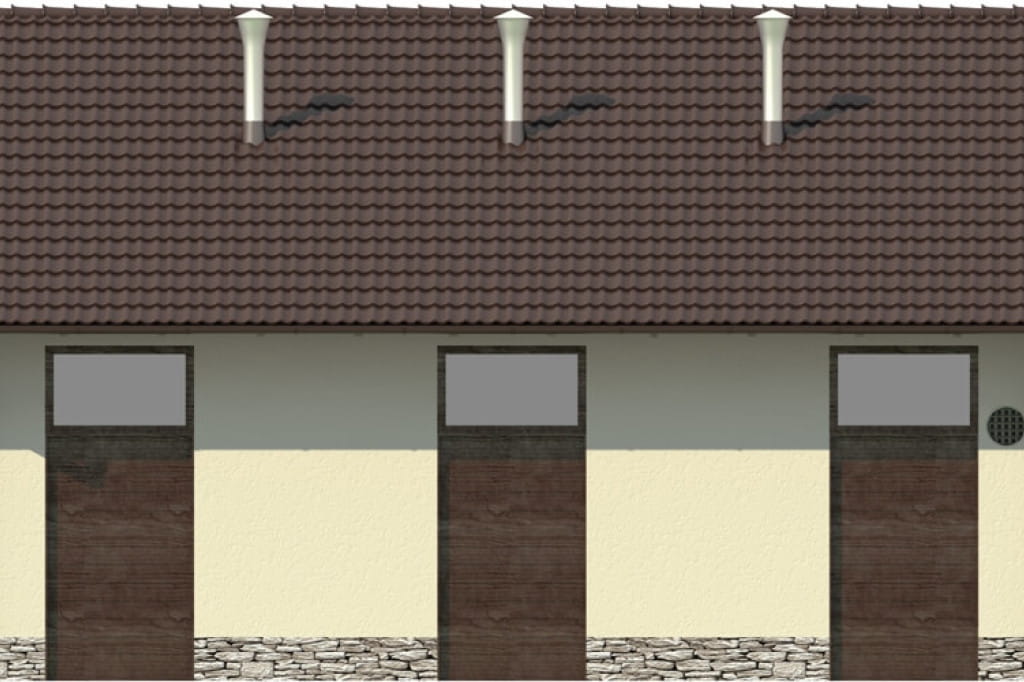

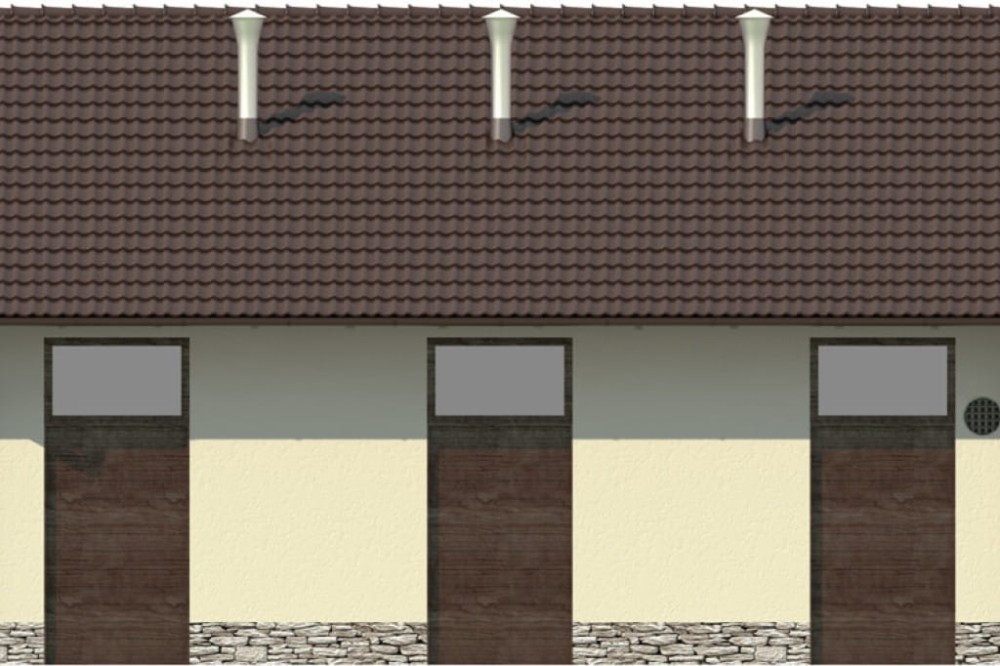

elewacja ogrodowa
Projekt ZG-78 - elewacja

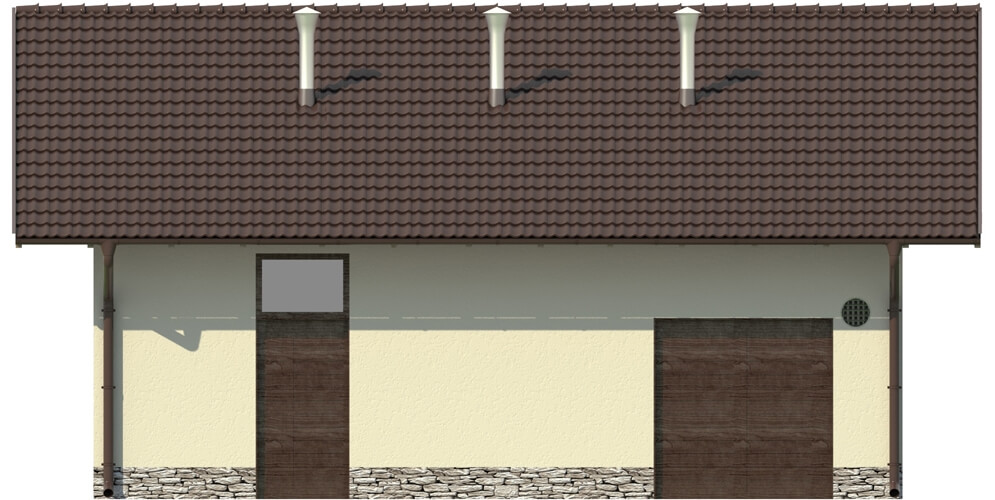

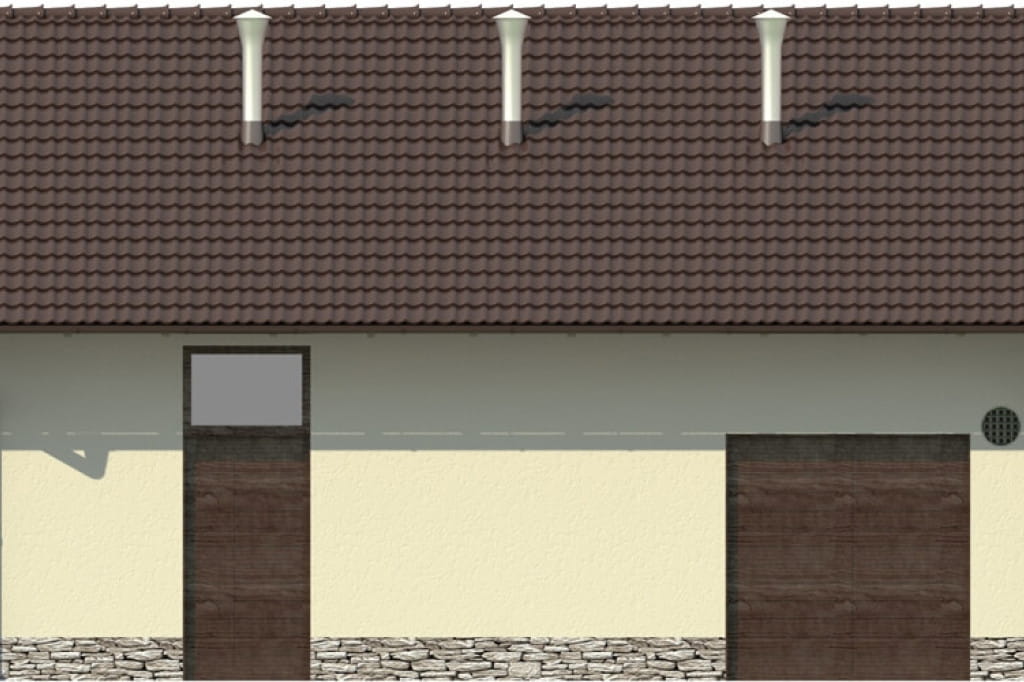

elewacja frontowa

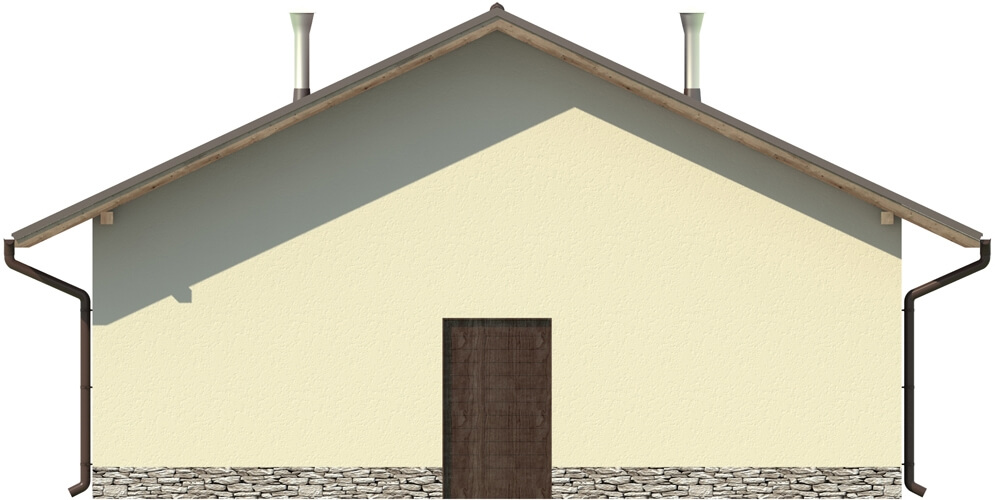

Projekt ZG-78 - elewacja

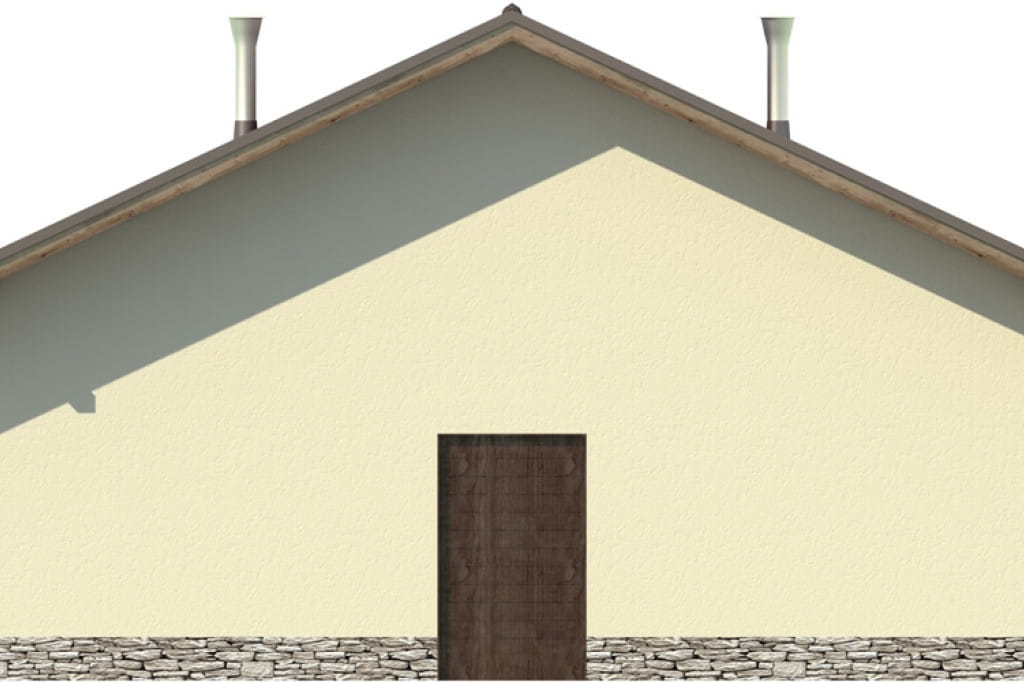

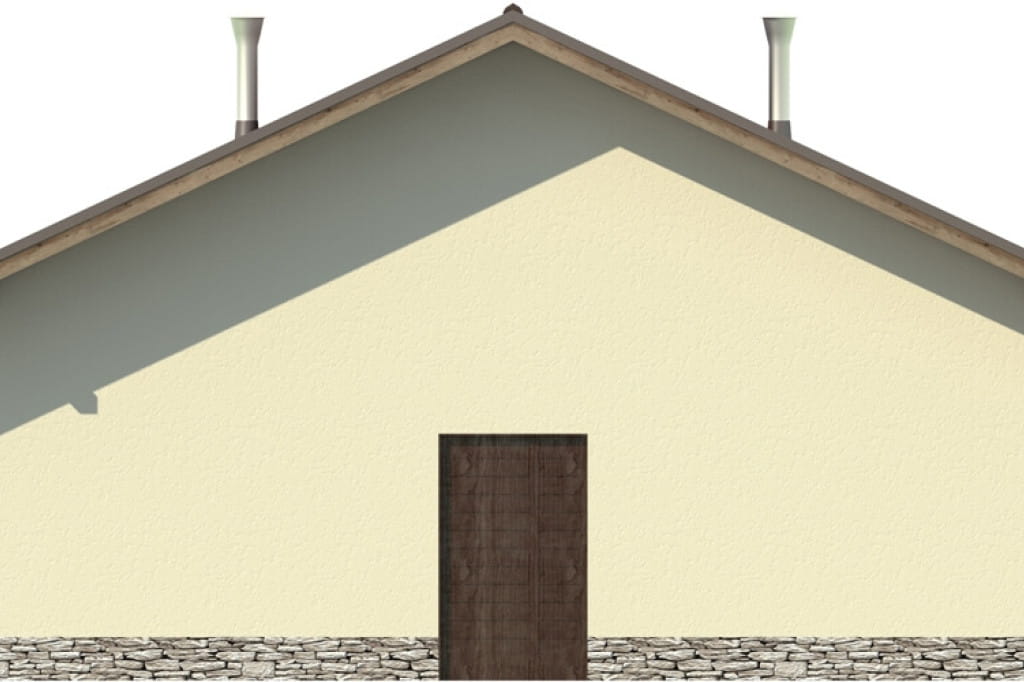

elewacja boczna
Projekt ZG-78 - elewacja
elewacja boczna

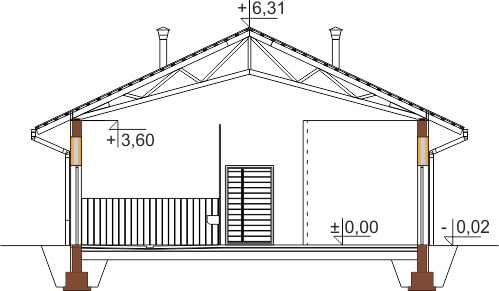

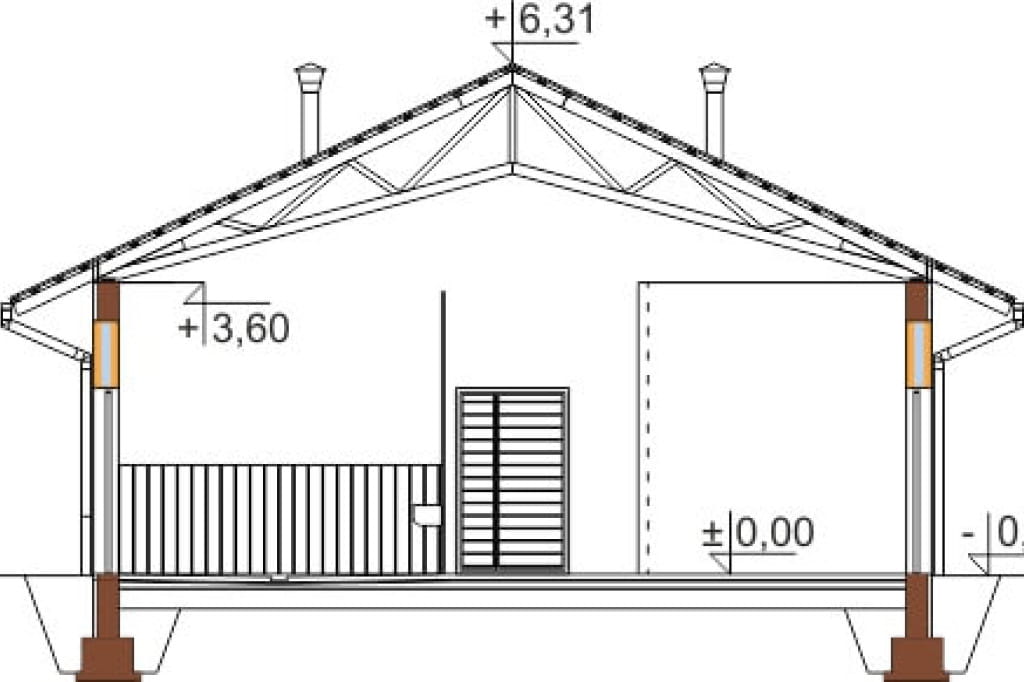

Przekrój



Projekt ZG-78 - przekrój

Projekt o bardzo prostej konstrukcji z dachem dwuspadowym i więźbą dachową prefabrykowaną co znacznie obniża koszty budowy.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję stajni dla koni średnich i dużych ZG-78, parterowy, niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°.
Pokrycia dachu: blacha dachówkowa
Program: 3 boksy dla koni, skład słomy i siana, skład paszy, pomieszczenie gospodarcze, WC. Każdy boks przystosowany jest dla jednego konia.

 Powierzchnia zabudowy: 107.50 m²
Powierzchnia użytkowa: 92.20 m²
Kubatura: 556.60 m³
Szerokość działki: 18.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 8
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 6.33 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt stajni, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
