ZG-82 to projekt ergonomicznej tuczarni o prostej konstrukcji, której budowa jest nisko kosztowa i szybko zacznie się zwracań inwestorowi. Dzięki lekkiej i prostej konstrukcji dachu udało nam się stworzyć niedrogi w budowie projekt o dużej powierzchni użytkowej, który zapewni doskonałe warunki do prowadzenia tego typu działalności. Projekt przewidziany jest na 150 zwierząt, po 10 prosiaków w każdym z 15 boksów.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

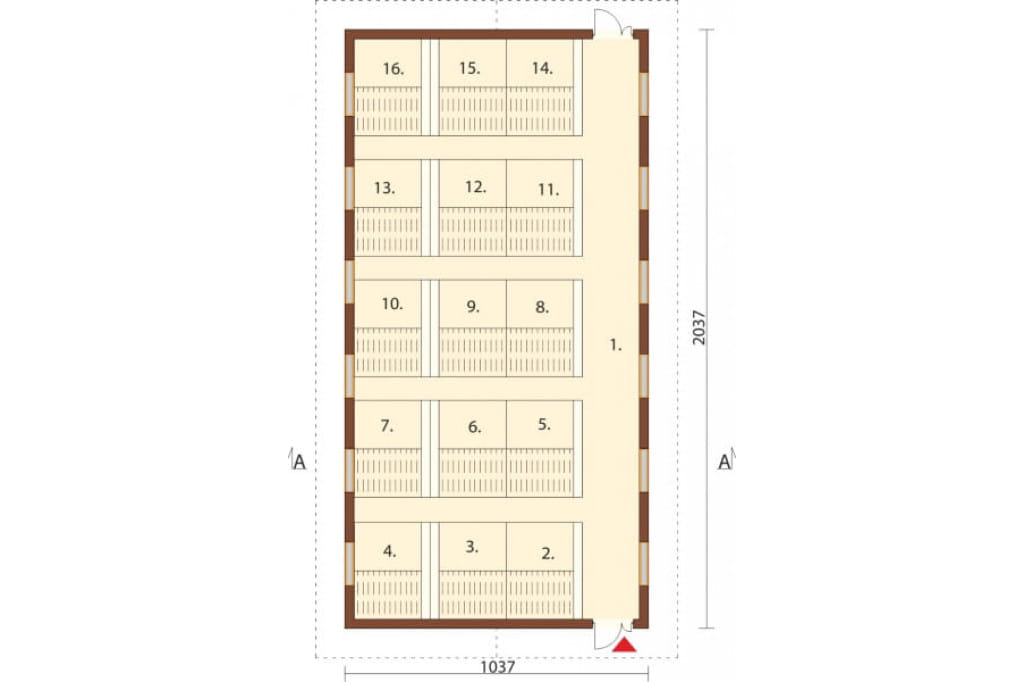

Rzut parteru



Projekt ZG-82 - rzut

1. Komunikacja

2. Boks  I

3. Boks  II

4. Boks  III

5. Boks  IV

6. Boks  V

7. Boks  VI

8. Boks  VII

9. Boks  VIII

10. Boks  IX

11. Boks  X

12. Boks  XI

13. Boks  XII

14. Boks  XIII

15. Boks  XIV

16. Boks  XV

ZG-82 ma w programie funkcjonalnym 15 boksów, w których może przebywać w sumie 150 prosiaków, po 10 w każdym boksie. Boksy usytuowane są w pięciu rzędach po trzy boksy. Między każdym z rzędów jest korytarz, który łączy się głównym korytarzem, który biegnie przez cały budynek.

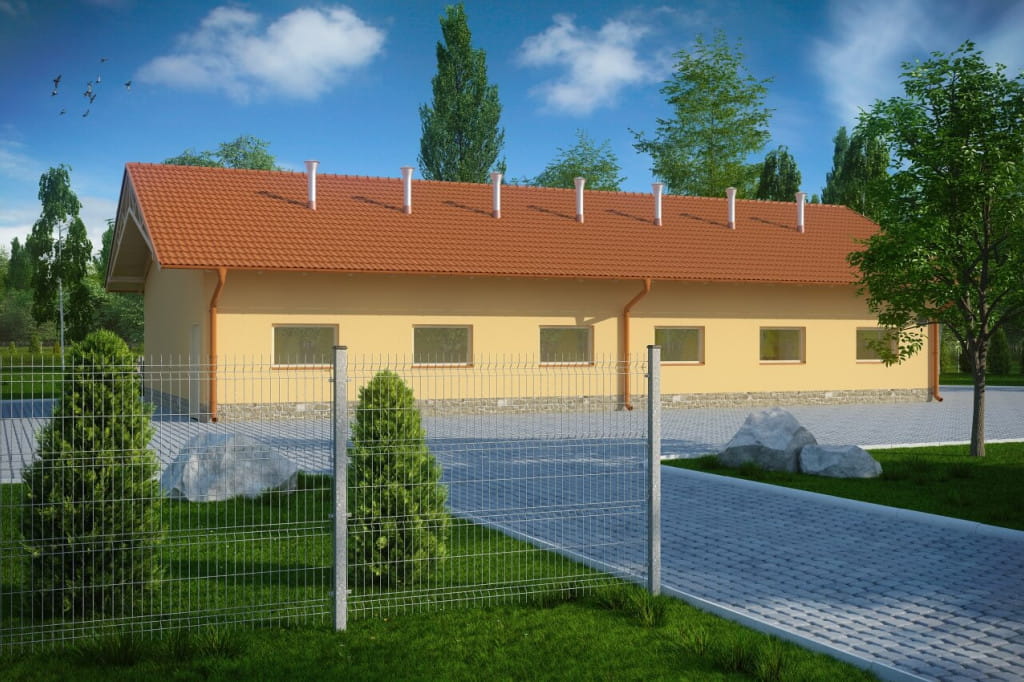

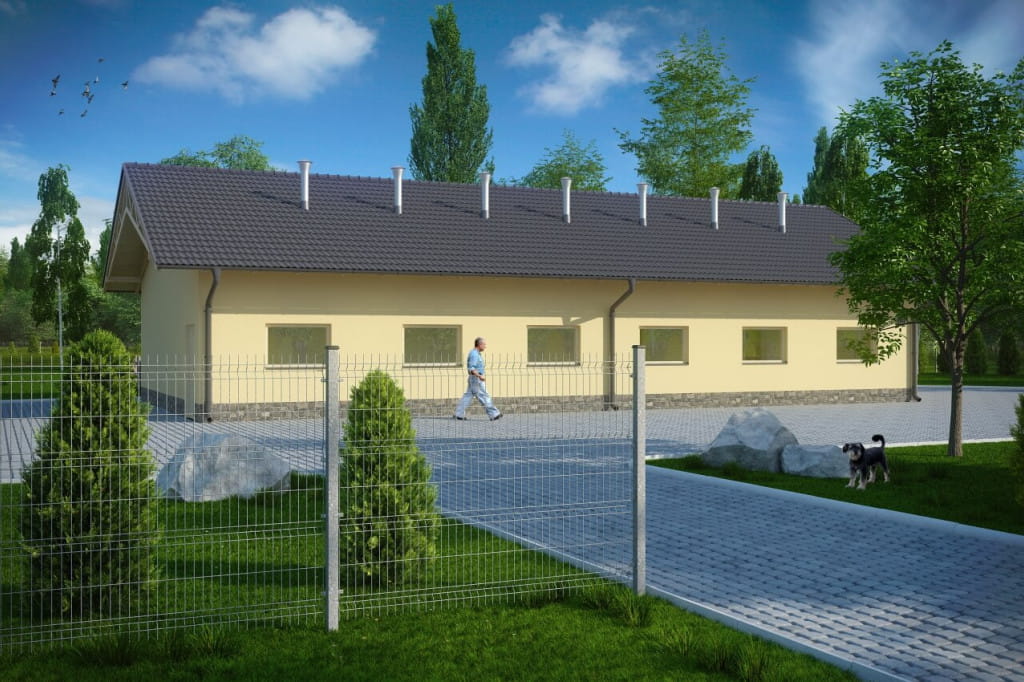

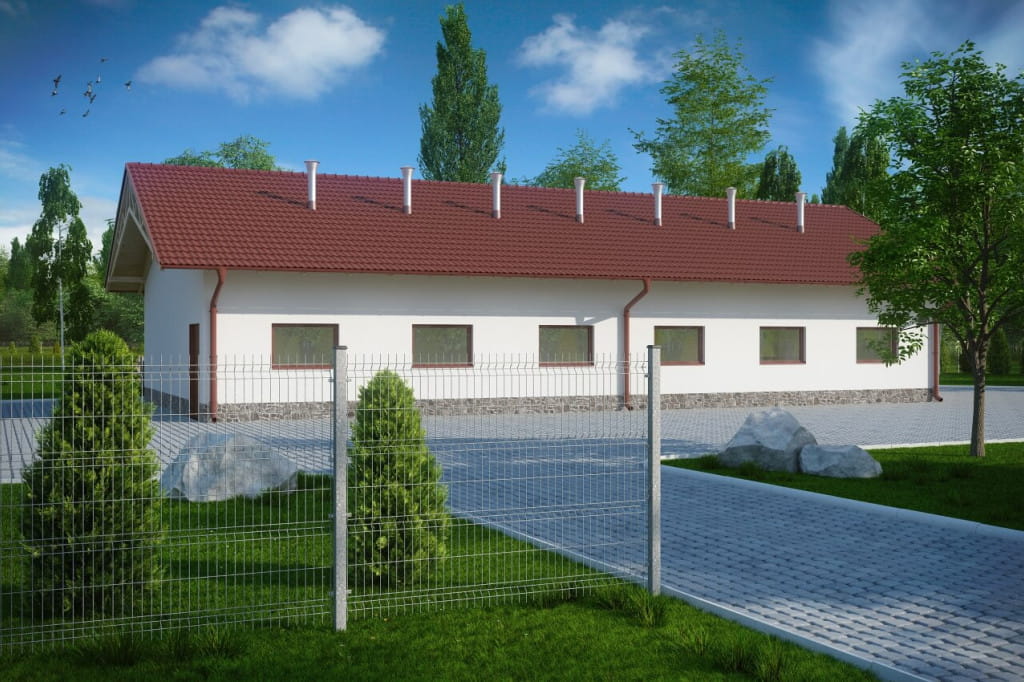

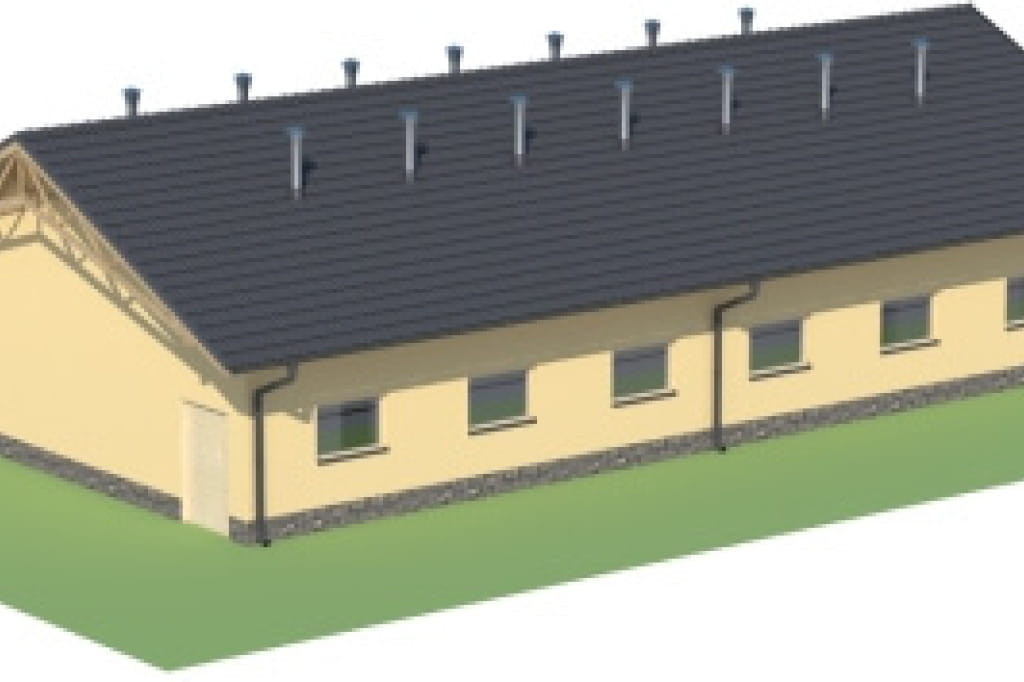

Model



Projekt ZG-82 - model

Projekt tuczarni ZG-82 ma bryłę, która powstała na bazie prostopadłościanu krytego dwuspadowym dachem o kącie nachylenia równym 25 stopni. Dach pokryty jest blachą dachówkową, dzięki czemu cała konstrukcja jest lekka i niedroga w realizacji. Projekt polecamy właścicielom dużych działek na wsi, którzy prowadzą lub zamierzają prowadzić gospodarstwo hodowlane i szukają łatwego w budowie i niedrogiego projektu.

Elewacje



Projekt ZG-82 - elewacja

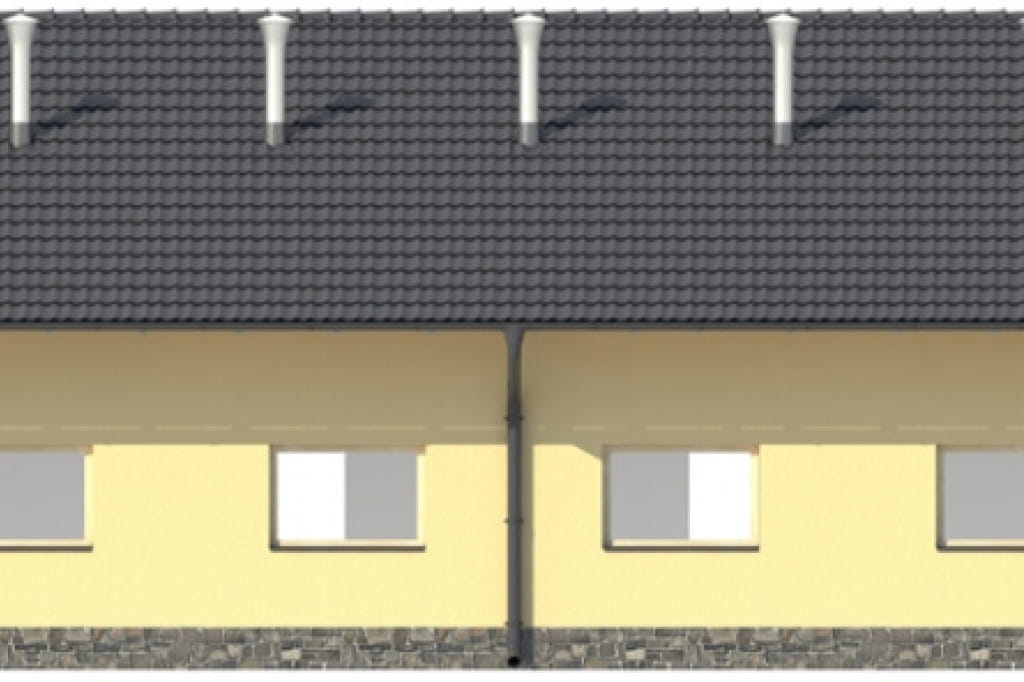

elewacja ogrodowa

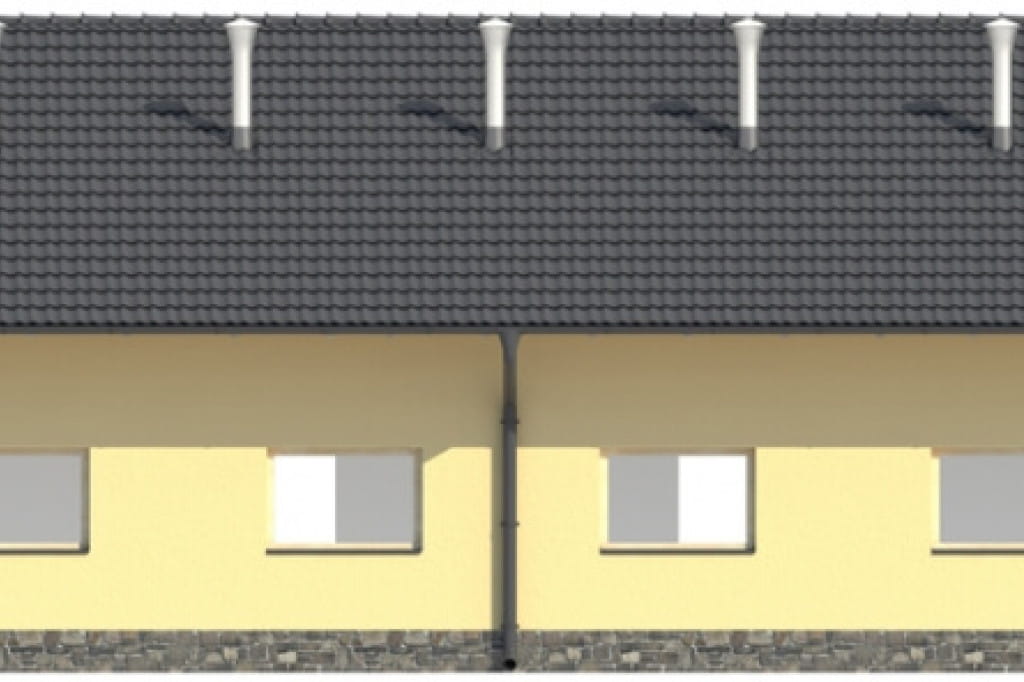

Projekt ZG-82 - elewacja
elewacja frontowa

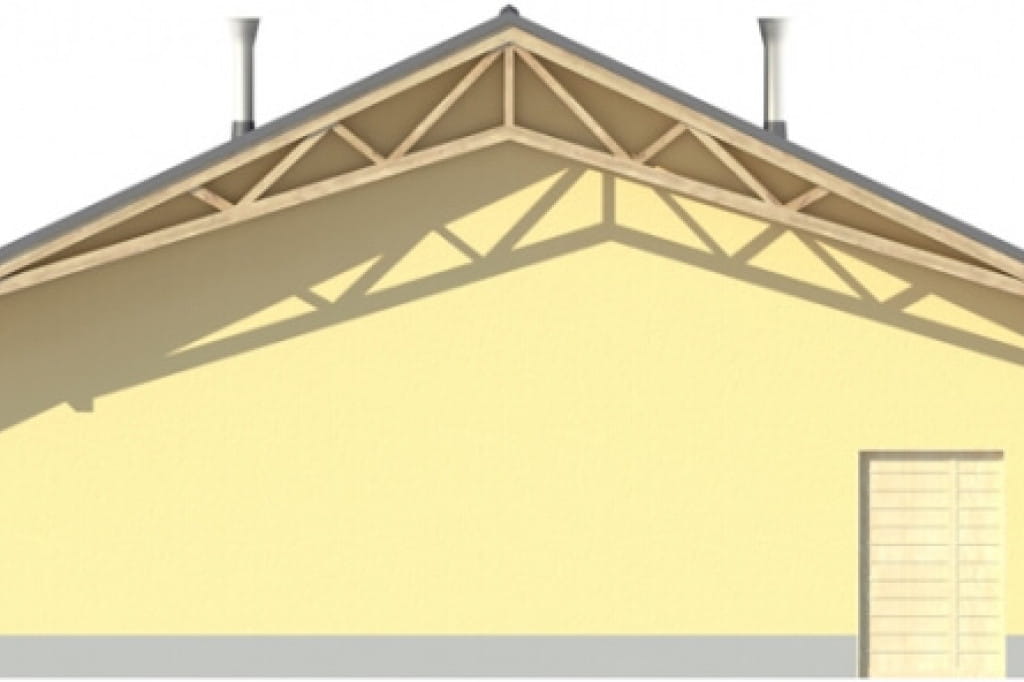

Projekt ZG-82 - elewacja
elewacja boczna

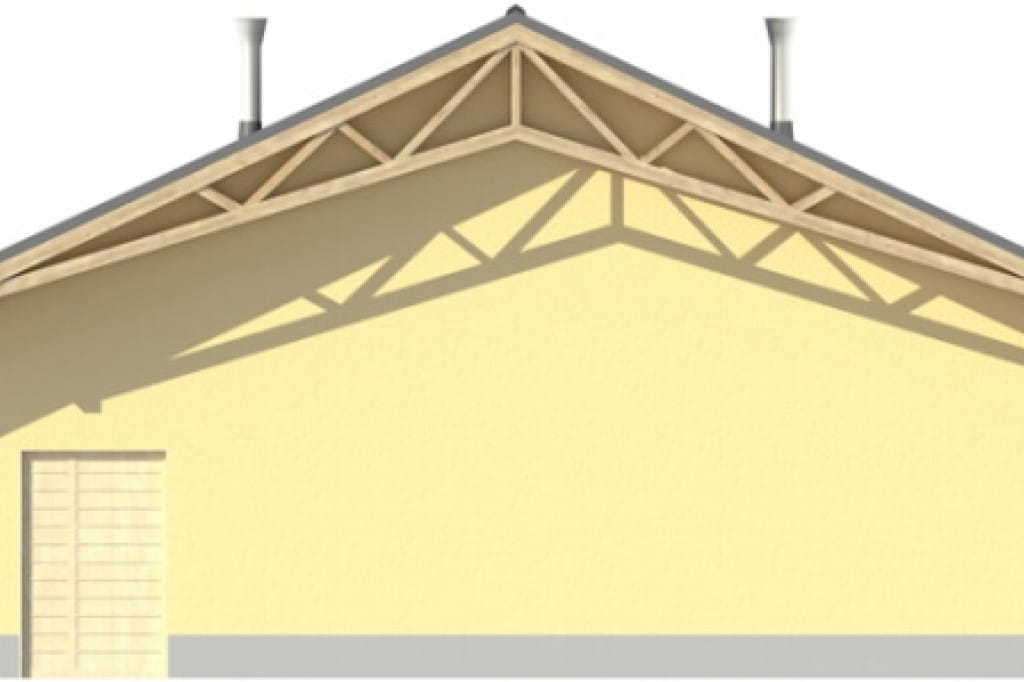

Projekt ZG-82 - elewacja
elewacja boczna

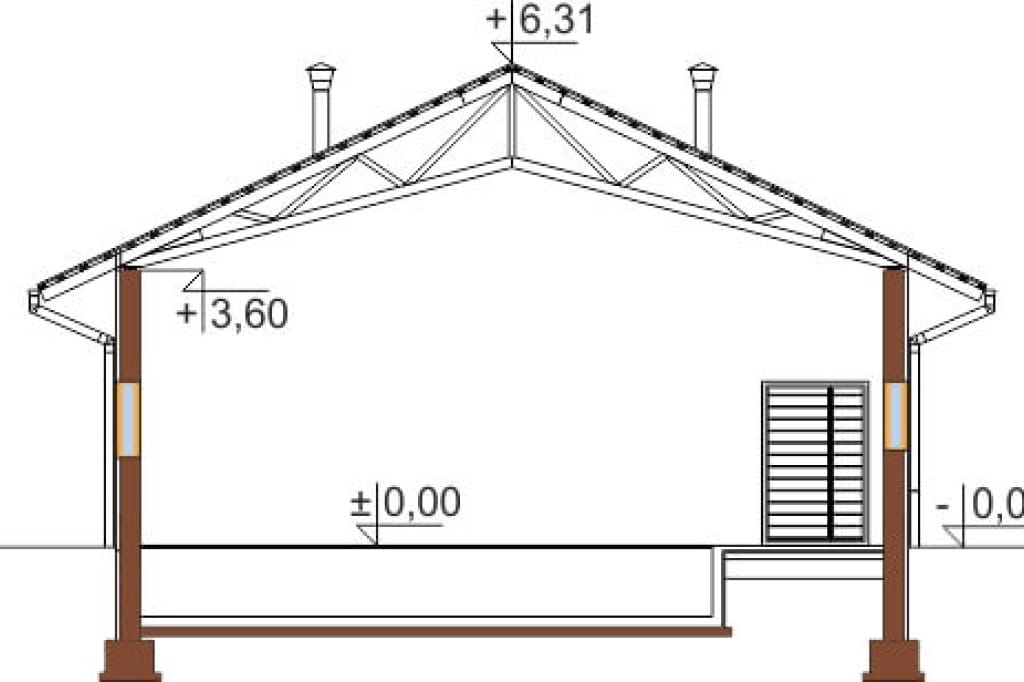

Przekrój



Projekt ZG-82 - przekrój

Tuczarnia ZG-82 to projekt na funkcjonalny budynek dla 150 zwierząt, który jest łatwy i niedrogi w budowie

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję tuczarni ZG-82
Budynek parterowy i niepodpiwniczony.
Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny.
Więźba dachowa: prefabrykowana z dźwigarów drewnianych
Kąt nachylenia dachu: 25°
Pokrycie dachu: blacha dachówkowa
Program: 15 boksów po 10 prosiąt w każdym

 Powierzchnia zabudowy: 211.23 m²
Powierzchnia użytkowa: 191.43 m²
Kubatura: 1083.20 m³
Szerokość działki: 18.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 16
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 6.33 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekty budynków inwentarskich, projekt tuczarni, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 500 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych + przedmiar robót
  • zgoda na zmiany w projekcie
Producentem projektu jest:
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
