Projekt

HALA MAGAZYNOWO PRODUKCYJNA
Kod: K-83
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 2 800 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

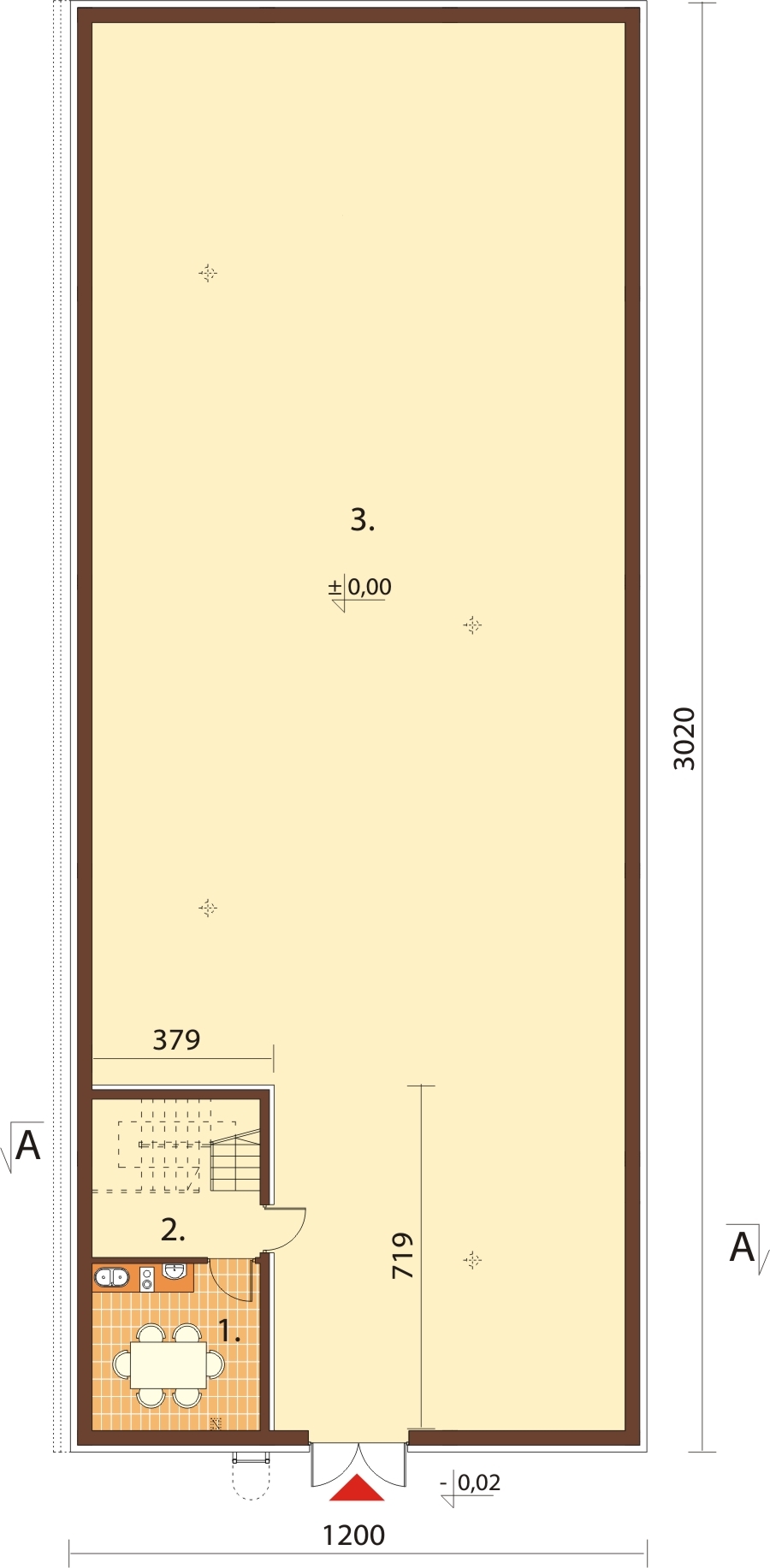

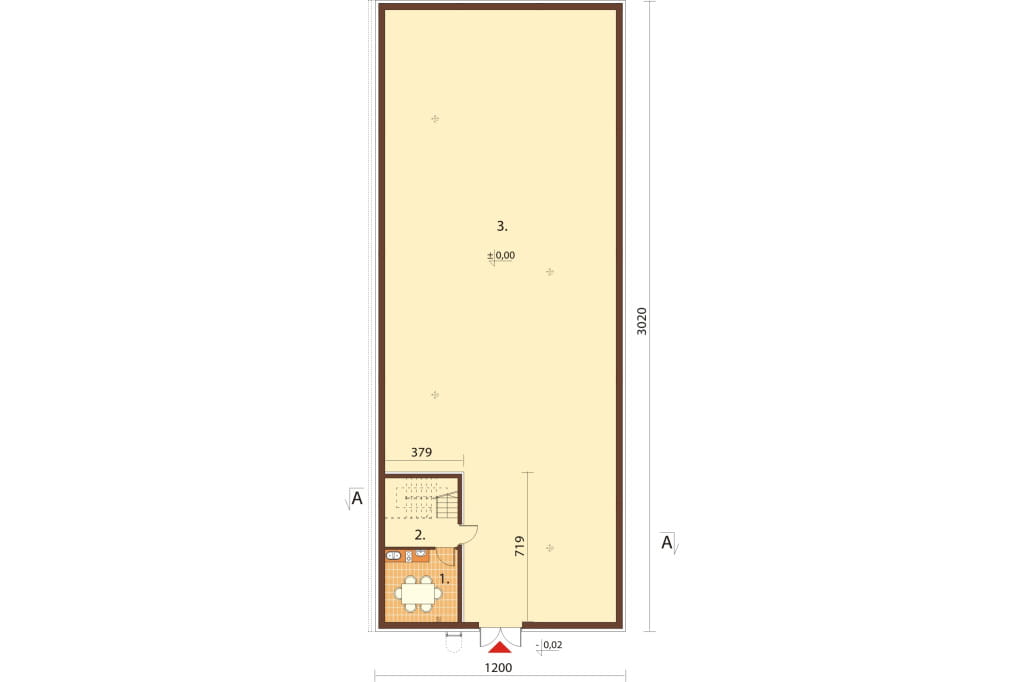

Rzut parteru



Projekt K-83 - rzut

Parter: 320.25 m2
1.  Jadalnia 11.97 m2
2.  Klatka schodowa 11.35 m2
3.  Hala 296.93 m2

POWIĘKSZ RZUT

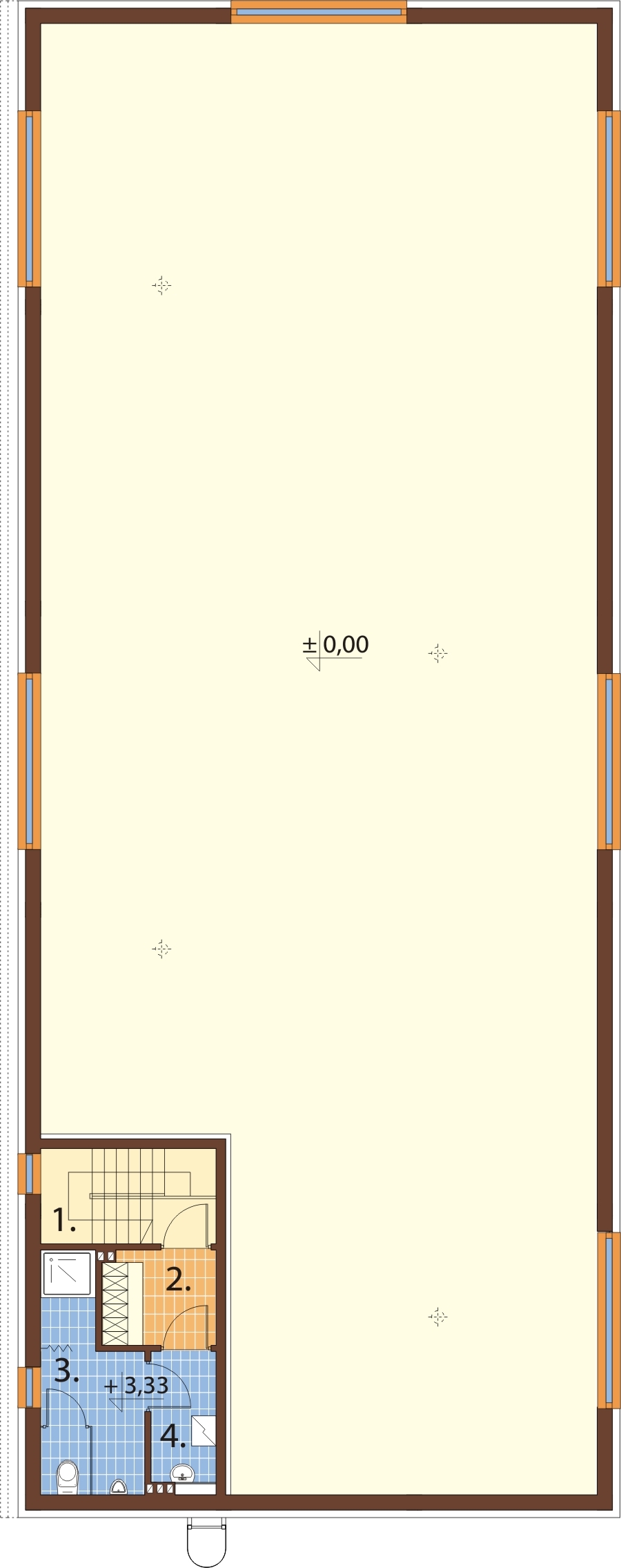

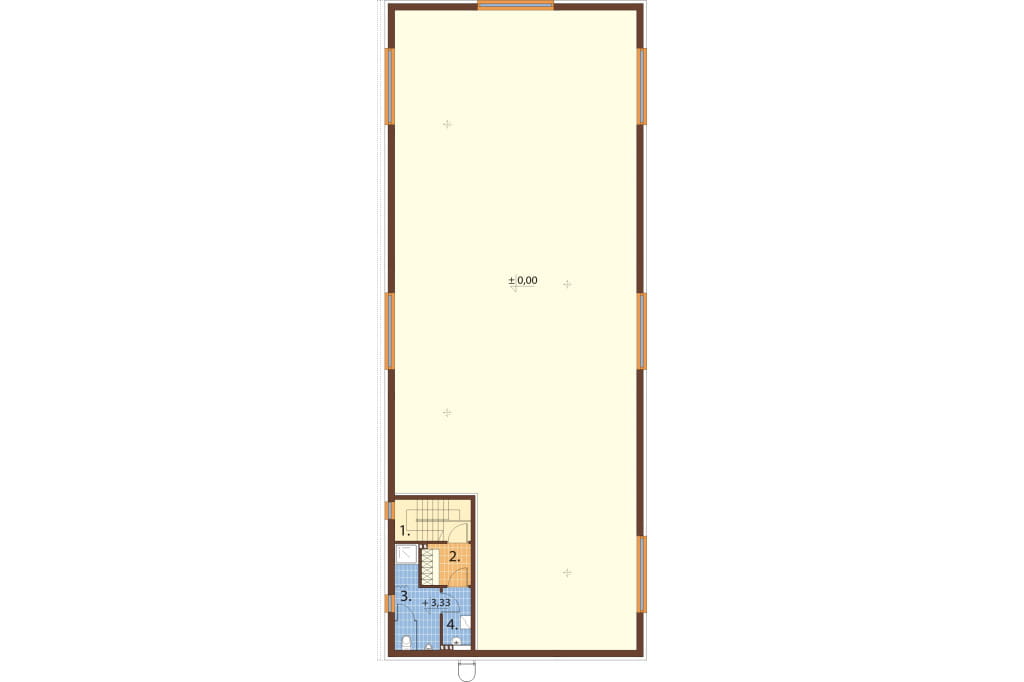

Rzut I piętra



Projekt K-83 - rzut

Piętro: 18.69 m2
1. kl.schodowa 3.24 m2
2. Szatnia  4.21 m2
3. Łazienka 7.96 m2
4. Łazienka 3.28 m2
POWIĘKSZ RZUT

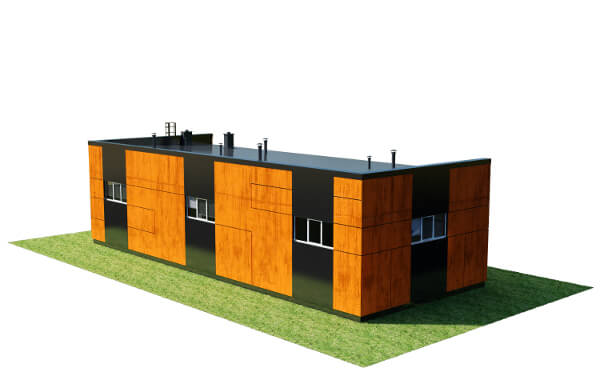

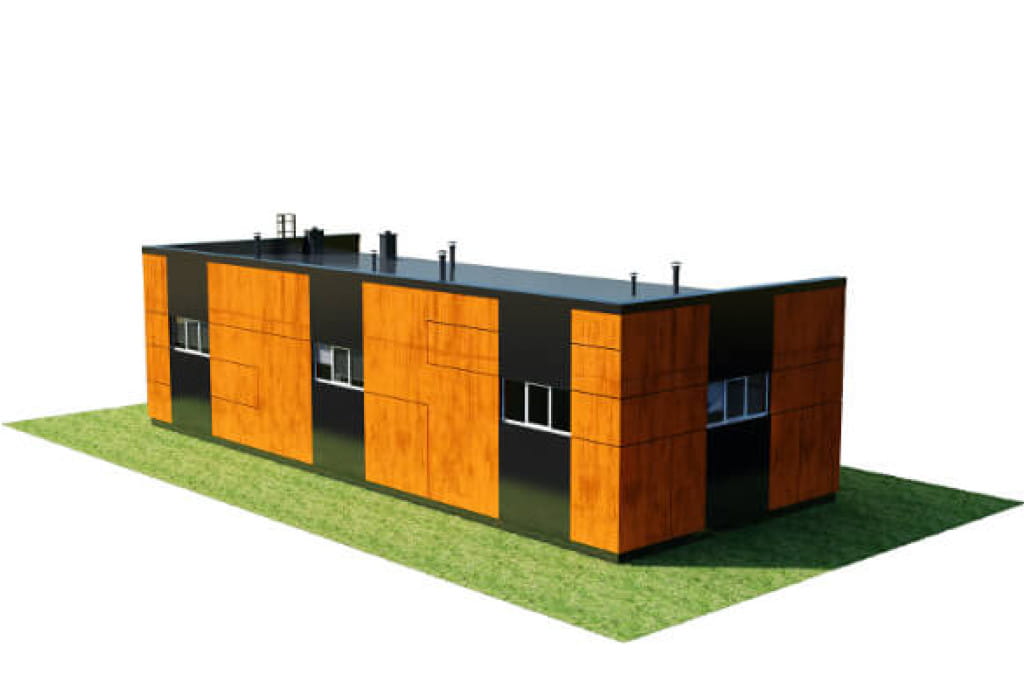

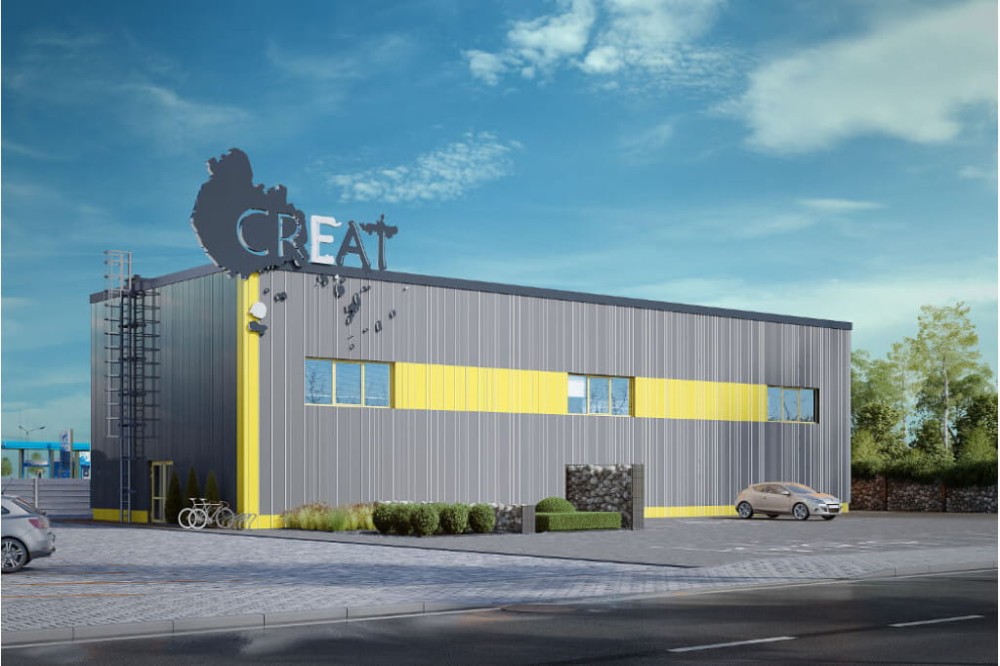

Model



Projekt K-83 - model

Elewacje

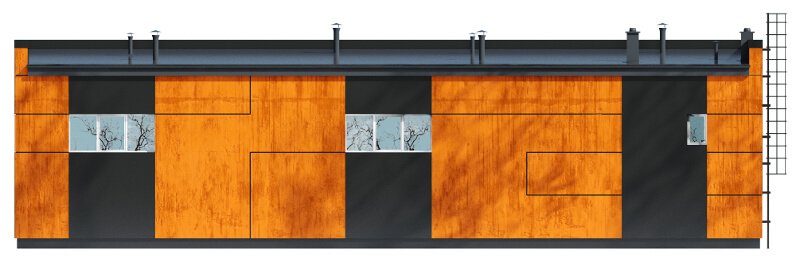

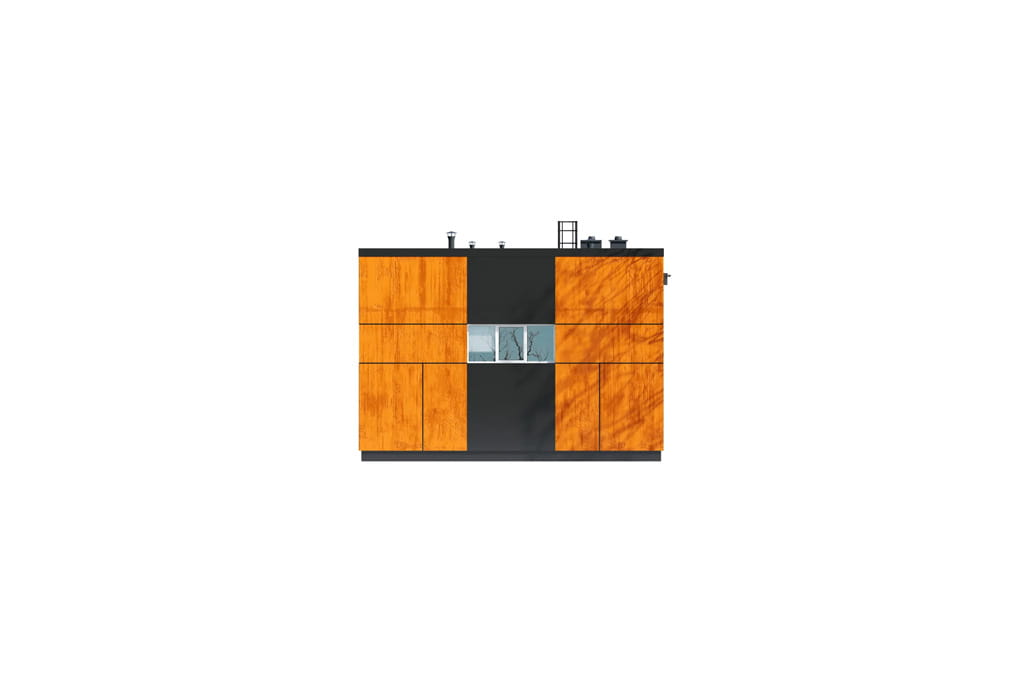

Projekt K-83 - elewacja
elewacja ogrodowa

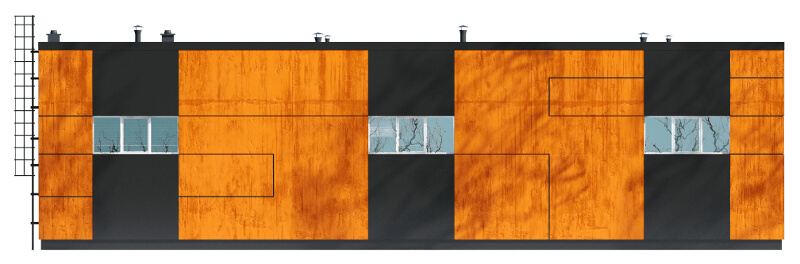

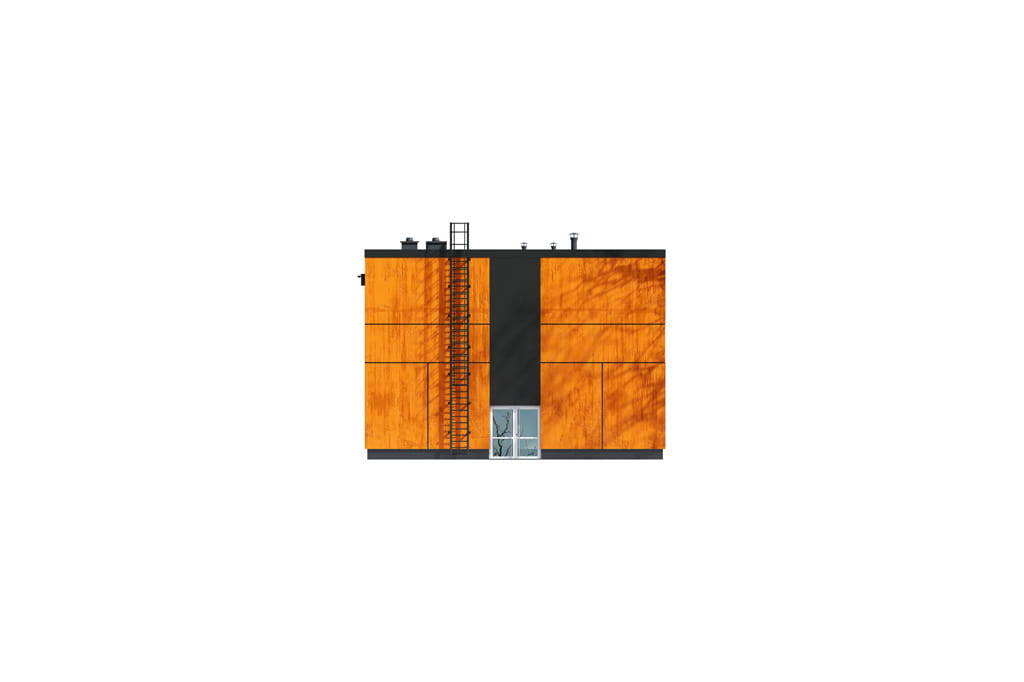

Projekt K-83 - elewacja
elewacja frontowa

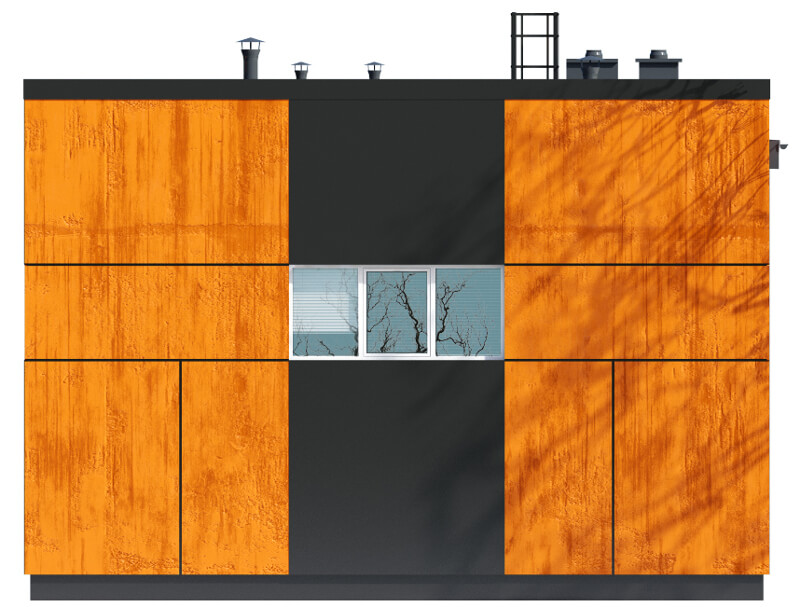

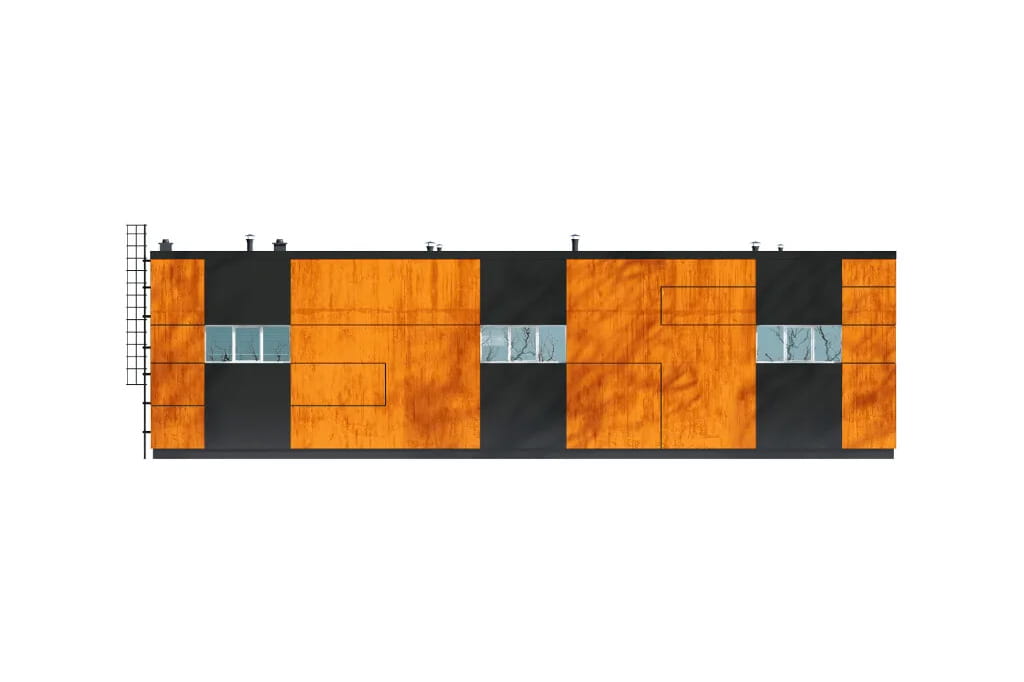

Projekt K-83 - elewacja
elewacja boczna

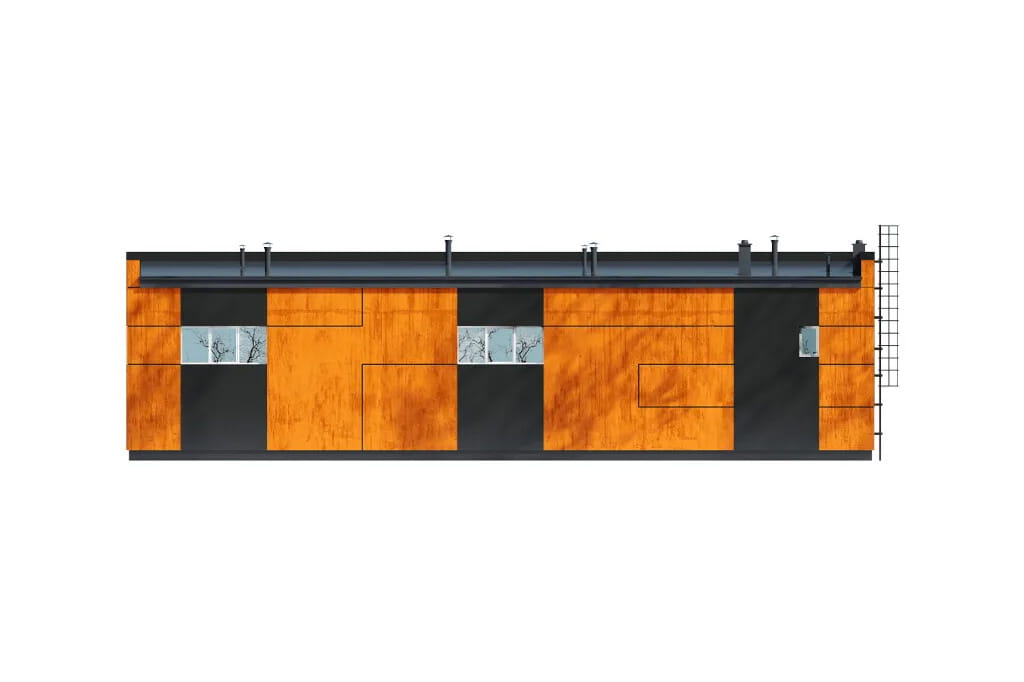

Projekt K-83 - elewacja
elewacja boczna

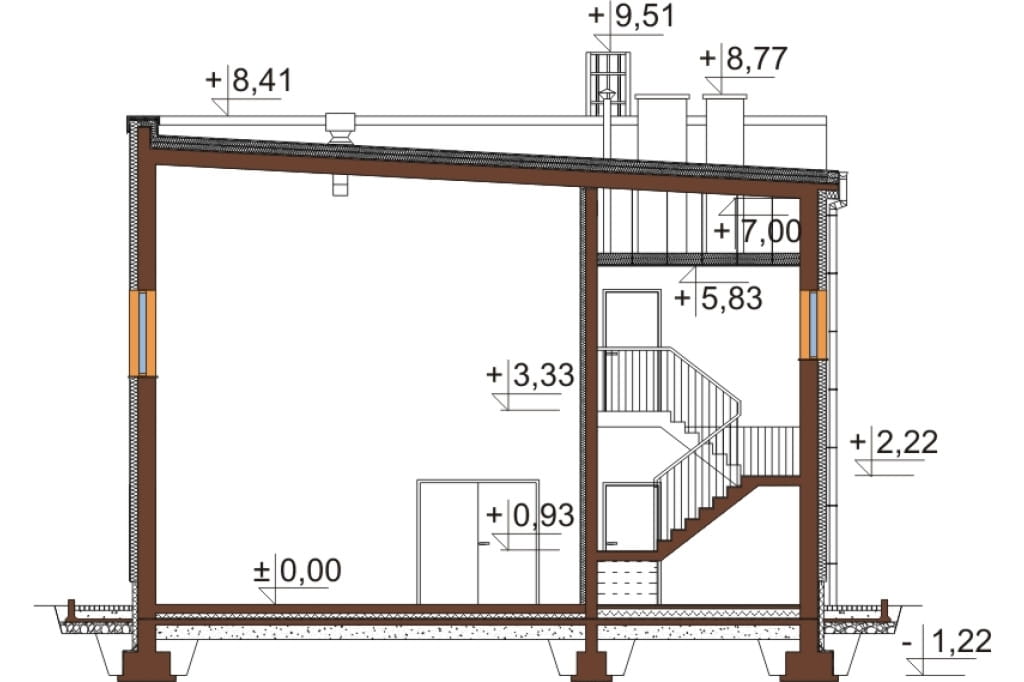

Przekrój



Projekt K-83 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

 Projekt hali  magazynowo produkcyjnej K-83, budynek piętrowy, niepodpiwniczony. Może pełnic  funkcję budynku produkcyjnego lub usługowego przy odpowiedniej aranżacji.

Technologia tradycyjna: ściany zewnętrzne -pustak ceramiczny grubości 30cm, styropian 15cm, tynk zewnętrzny
Strop: żelbetowy
Ogrzewanie: Pomieszczenia socjalne ogrzewane kondensacyjnym piecem gazowym. Hala magazynowa ogrzewana rurowym promiennikiem podczerwieni na propan bnutan zawieszonym pod dachem hali
Kąt nachylenia dachu: 3°
Program: hala magazynowo-produkcyjna, dwie szatnie, jadalnia, łazienka, WC

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 362.40 m²
Powierzchnia użytkowa: 338.94 m²
Kubatura: 2917.50 m³
Szerokość działki: 20.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 7
Kąt nachylenia dachu: 3°
Pokój na parterze: Nie
Wysokość budynku: 8.43 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 61.85 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 2 800 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
