Projekt

PRZEDSZKOLE
Kod: K-82
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY ZDJĘCIA
Z BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 000 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

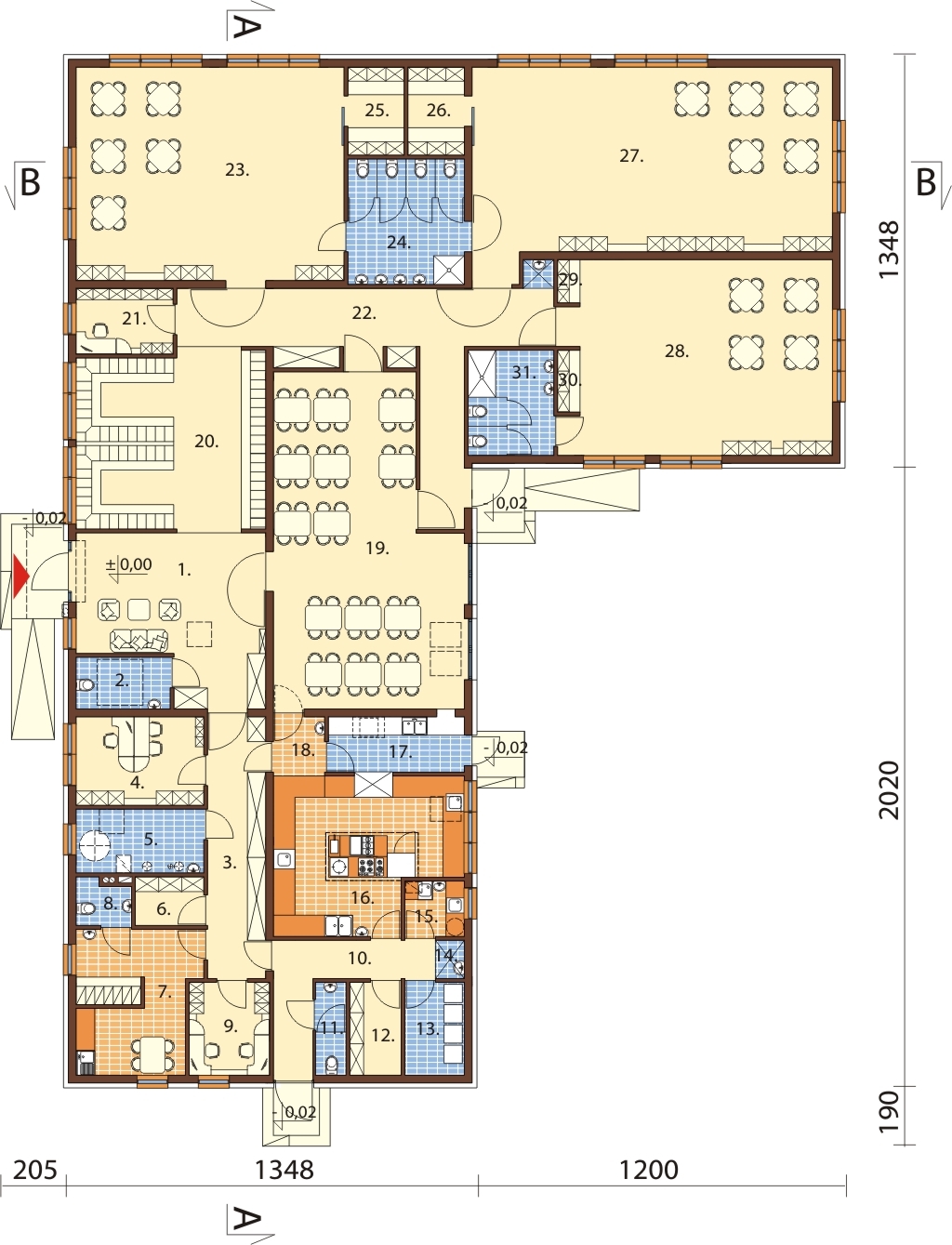

Rzut parteru



Projekt K-82 - rzut

Parter: 530,06 m2
1. Korytarz 29,40 m2
2. WC 5,05 m2
3. Przedmagazyn 15,90 m2
4. Biuro 11,83 m2
5. Kotłownia 8,50 m2
6. Pom. gospodarcze 3,44 m2
7. Pokój socjalny 17,20 m2
8. WC 2,44 m2
9. Biuro 7,80 m2
10. Korytarz 10,58 m2
11. WC 2,91 m2
12. Magazyn 4,93 m2
13. Magazyn i pom. chłodnicze 5,73 m2
14. Szafa gospodarcza 1,11 m2
15. Przygotowalnia warzyw i jaj 3,40 m2
16. Kuchnia 28,27 m2
17. Zmywalnia 7,84 m2
18. Wydawalnia 3,11 m2
19. Jadalnia 59,67 m2
20. Szatnia 35,37 m2
21. Gabinet 6,65 m2
22. Korytarz 35,33 m2
23. Sala nr.1 60,36 m2
24. Łazienka dla dzieci 15,32 m2
25. Magazynek nr.1 5,15 m2
26. Magazynek nr.2 5,15 m2
27. Sala nr.2 71,88 m2
28. Sala nr.3 53,96 m2
29. Magazynek 0,97 m2
30. Magazynek 1,39 m2
31. Łazienka dla dzieci 9,42 m2
POWIĘKSZ RZUT

Model



Projekt K-82 - model

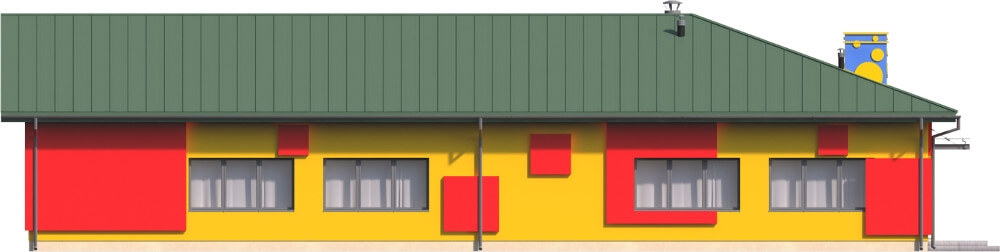

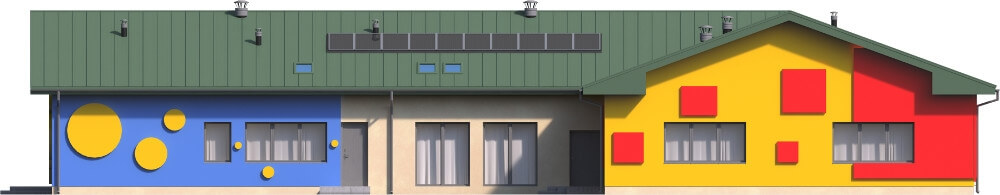

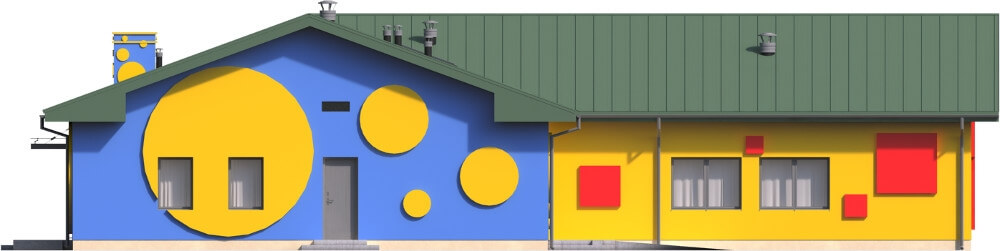

Elewacje



Projekt K-82 - elewacja
elewacja ogrodowa
Projekt K-82 - elewacja
elewacja frontowa
Projekt K-82 - elewacja
elewacja boczna
Projekt K-82 - elewacja
elewacja boczna

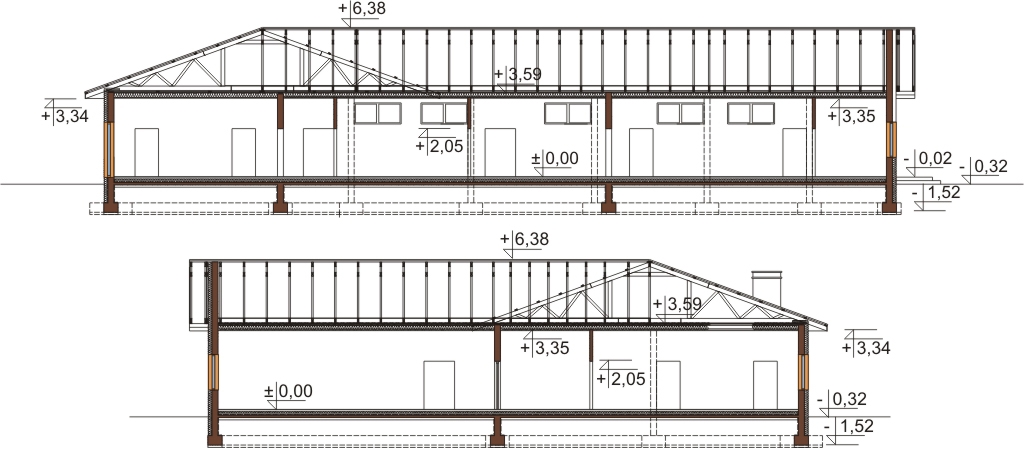

Przekrój



Projekt K-82 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt przedszkola K-82 przeznaczony dla 60 dzieci.
Parterowy, niepodpiwniczony. Budynek można adaptować także na restaurację lub dom weselny.

Technologia tradycyjna: ściany zewnętrzne -pustak ceramiczny 25 cm, izolacja 16 cm, tynk zewnętrzny
Ogrzewanie: gazowe, wspomagane instalacją solarną.
Dach: kratownice drewniane prefabrykowane
Pokrycie dachu: blacha
Kąt nachylenia dachu:  20°
Wentylacja:  mechaniczna z odzyskiem ciepła w salach i jadalni, bez odzysku w kuchni.
Program:  3 sale zabaw przeznaczone na 20 dzieci każda, sala jadalna, szatnia, kuchnia z zapleczem, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, kotłownia gazowa.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wentylacja mechaniczna, c.o, wod-kan, gaz, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

POWIERZCHNIA UŻYTKOWA ZAWIERA RÓWNIEŻ POWIERZCHNIĘ TECHNICZNĄ ORAZ RUCHU.

 Powierzchnia zabudowy: 615.76 m²
Powierzchnia użytkowa: 530.06 m²
Kubatura: 3180.60 m³
Szerokość działki: 33.48 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 31
Kąt nachylenia dachu: 20°
Pokój na parterze: Nie
Wysokość budynku: 6.70 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 68.38 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, projekt budynku gastronomicznego, przedszkole, projekt przedszkola, projekty przedszkoli, świetlica, placówka wsparcia dziennego dla dziecka
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Szanowni Państwo, podzielcie się swoją opinią o naszej firmie w googlach lub na facebooku i przyślijcie nam informację o jej umieszczeniu a otrzymacie całkowicie za darmo pakiet bezpłatnych dodatków. Informacje o umieszczeniu prosimy przesyłać na adres gratisy@kbprojekt.pl



  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zgoda na wszelkie zmiany i adaptacje

zobacz więcej
Forum zobacz wszystkie tematy związane z tym projektem
Ostatnio dodane:
25.01.2024 13:34Czy w opracowaniu projektu typowego przedszkola znajduje się projekt instalacji elektrycznej. Jeżeli tak to jaka moc jest przewidziana dla urządzeń elektroenergetycznych?
25.01.2024 15:01 Tak, w projekcie technicznym jest branża elektryczna. Moc przyłączeniowa wynosi 45 kW. Oświetlenie 7,5 kW, Wentylacja 3,5 kW, 34 kW pozostałe.
12.07.2022 19:15CHCIAŁABYM ZAPYTAĆ CZY ISTNIEJE MOŻLIWOŚĆ DODANIA PIĘTRA W PROJEKCIE I JAKI BYŁBY KOSZT PROJEKTU TAKŻE ZMIANA OGRZEWANIA GAZOWEGO NA POMPĘ CIEPA. DZIĘKUJĘ...
13.07.2022 08:59 Dzień dobry, jest taka możliwość. Możemy przygotować ten projekt z piętrem i pompą ciepła jako projekt indywidualny. W sprawie wyceny takiego projektu...
27.08.2019 20:38Witam. Czy można zmienić kont nachylenia dachu na 30 stopni? w planie zagospodarowania mam od 30 do 45 .
28.08.2019 13:13 Dzień dobry, oczywiście może Pan zmienić kąt nachylenia dachu jak i dokonać inne dowolne zmiany. Do projektu dołączamy na to zgody. Zmiany należy dokonać...
15.05.2019 13:17Dzień dobry, Potrzebujemy jedynie wykorzystać jedno zdjęcie z projektu do celów zbiórki na pierwsze bajkowe centrum rehabilitacji darmowe dla dzieci jaki...
15.05.2019 17:06 Jeśli zdjęcie będzie z adresem naszej strony i linkiem do niej to możemy je udostępnić bezpłatnie, pozdrawiamy
11.05.2017 23:53Ale też wymagają one o wiele większej ilości pytań: o jakość materiałów wykończeniowych, "podwójne zabezpieczenia" gazu i prądu, szansę na uzyskanie...
