Projekt

SALON SAMOCHODOWY
Kod: K-106
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 25 000 PLN KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

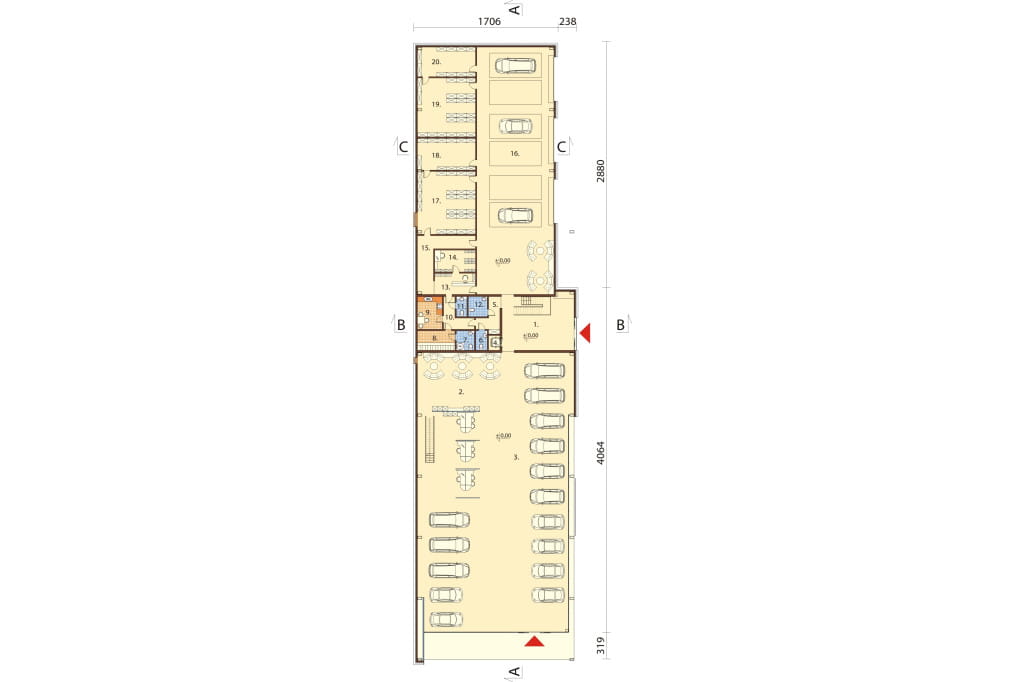

Rzut parteru



Projekt K-106 - rzut

PARTER  1232,82 m2

1. Hall wejściowy-56,12 m2
2. Poczekalnia dla klientów-67,48 m2
3. Salon sprzedaży-593,13 m2
4. Winda-2,00 m2
5. Korytarz-8,09 m2
6. WC-2,00 m2
7. Łazienka-5,16 m2
8. Szatnia -10,04 m2
9. Pom. socjalne-11.01 m2
10. Korytarz-8,21 m2
11. WC-3,02 m2;
12. WC niepełnosprawnych-5,12 m2
13. Recepcja-12,30 m2
14. Zaplecze recepcji-12,18 m2
15. Korytarz-21,08 m2
16. Serwis-266,23 m2
17. Magazyn części- 51,00 m2
18. Magazyn podzespołów -26,22 m2
19. Magazyn części-48,09 m2
20. Magazyn podzespołów-24,34 m2


POWIĘKSZ RZUT

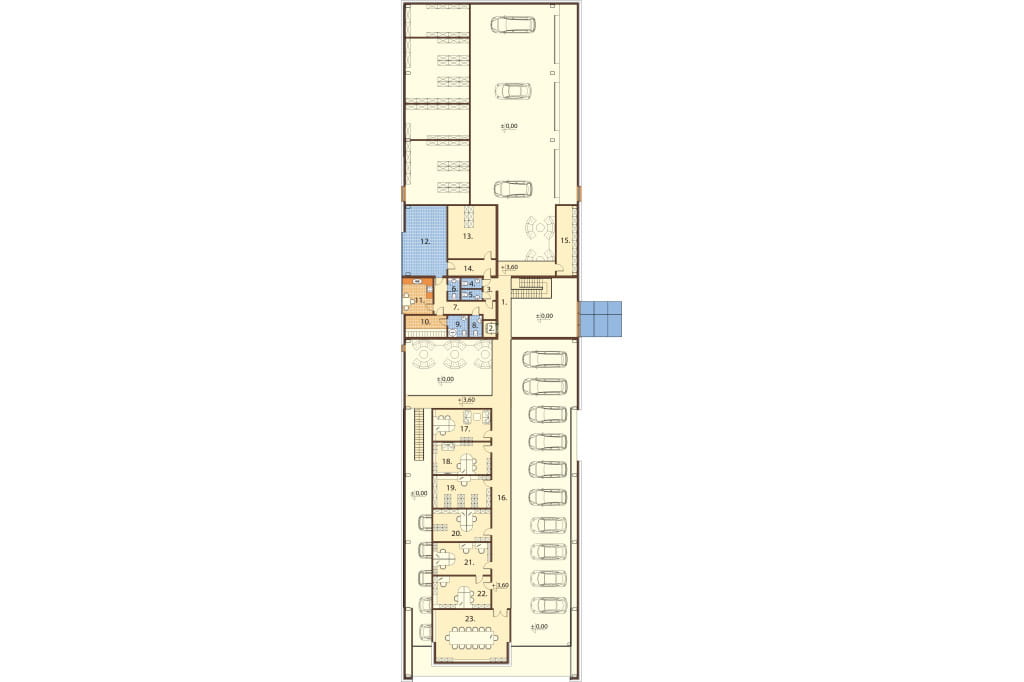

Rzut I piętra



Projekt K-106 - rzut

ANTRESOLA  402,67 m2

1. Antresola-20,03 m2
2. Winda-2,00 m2
3. Przedsionek WC-3,00 m2
4. WC-2,00 m2
5. WC-2,00 m2
6. WC-3,00 m2
7. Korytarz- 8,04 m2
8. WC-3,00 m2
9. Łazienka -5.01 m2
10. Szatnia-10.01 m2
11. Pom. socjalne-11.01 m2
12. Pom. techniczne/kotłownia-33,09 m2
13. Pom. techniczne/serwerownia-29,44 m2
14. Korytarz- 9,02 m2
15. Pom. techniczne -17,08 m2
16. Korytarz-74,00 m2
17. Biuro -21,00 m2
18. Biuro -21,00 m2
19. Biuro -21,00 m2
20. Biuro -21,00 m2
21. Biuro -21,00 m2
22. Biuro -21,00 m2
23. Sala Konferencyjna-45,03 m2
POWIĘKSZ RZUT

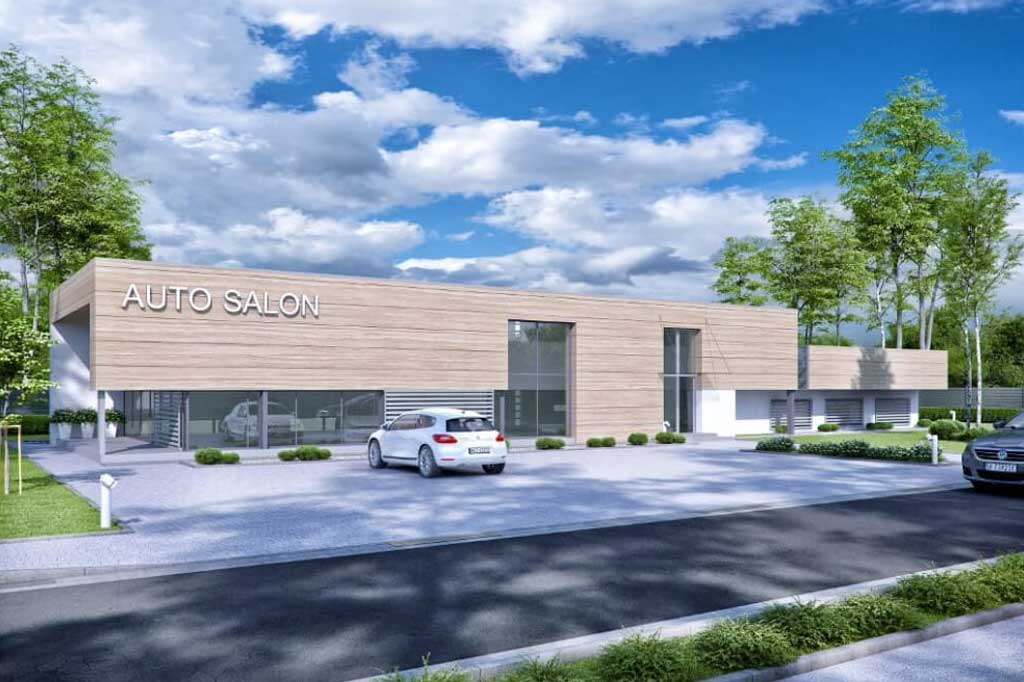

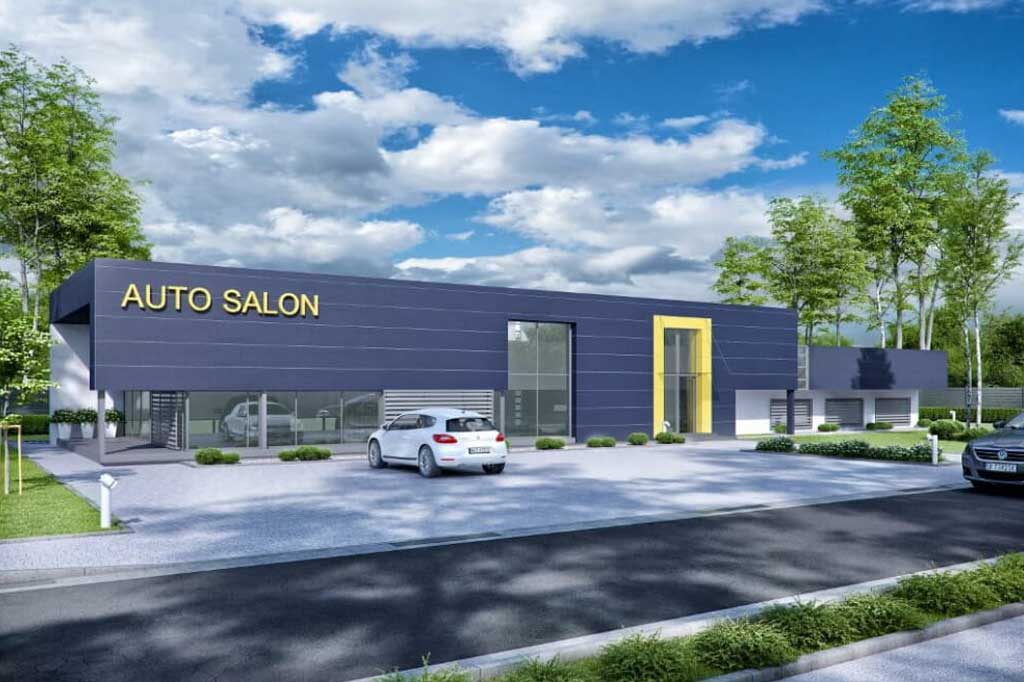

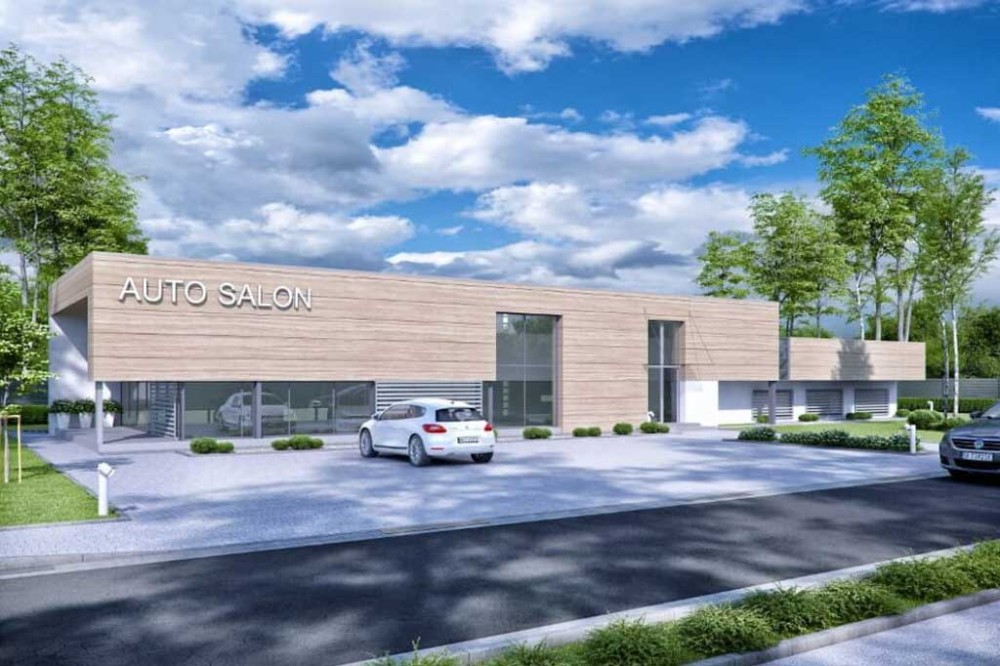

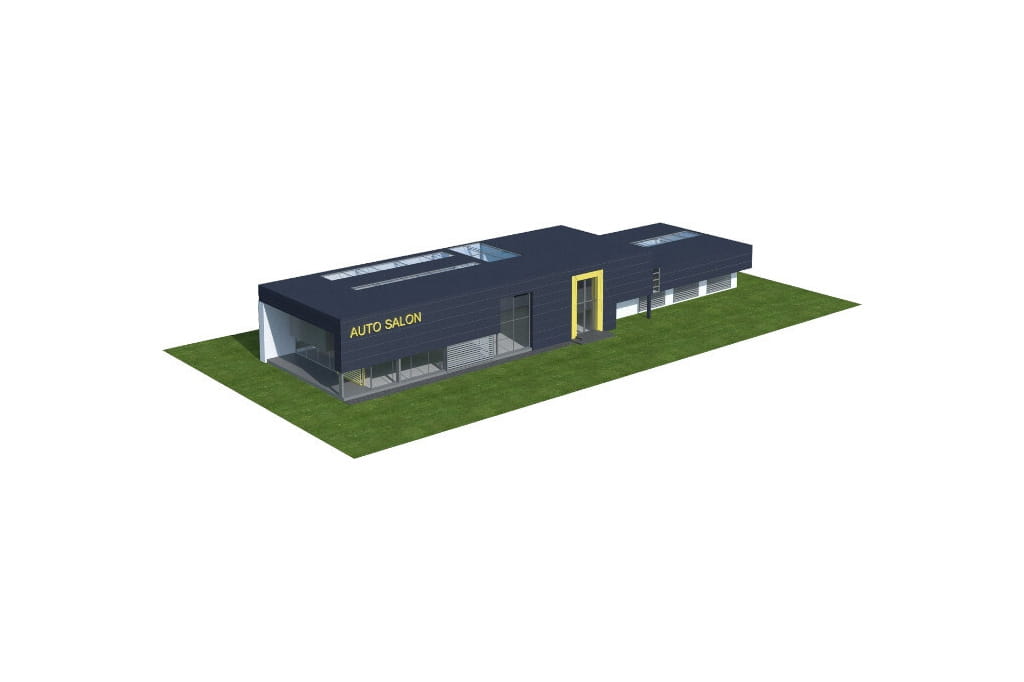

Model



Projekt K-106 - model

Elewacje

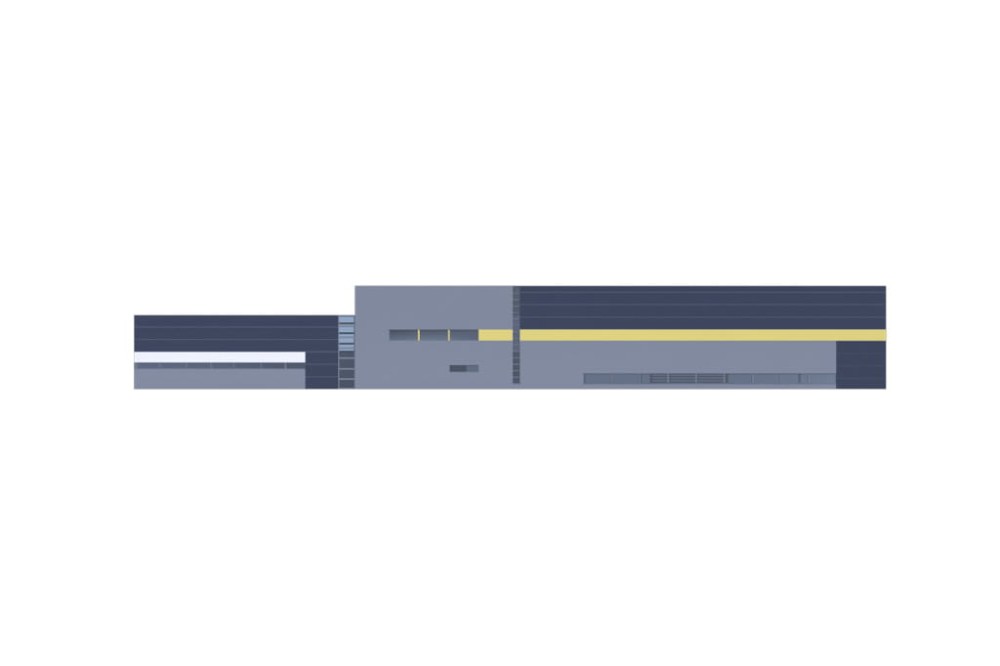

Projekt K-106 - elewacja
elewacja ogrodowa
Projekt K-106 - elewacja

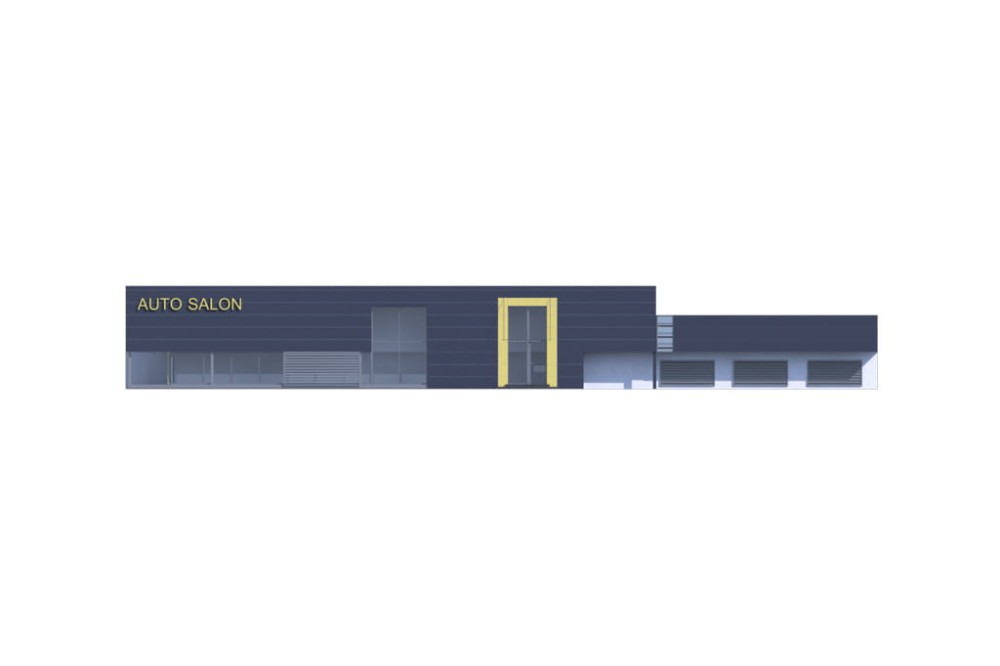

elewacja frontowa
Projekt K-106 - elewacja
elewacja boczna
Projekt K-106 - elewacja
elewacja boczna

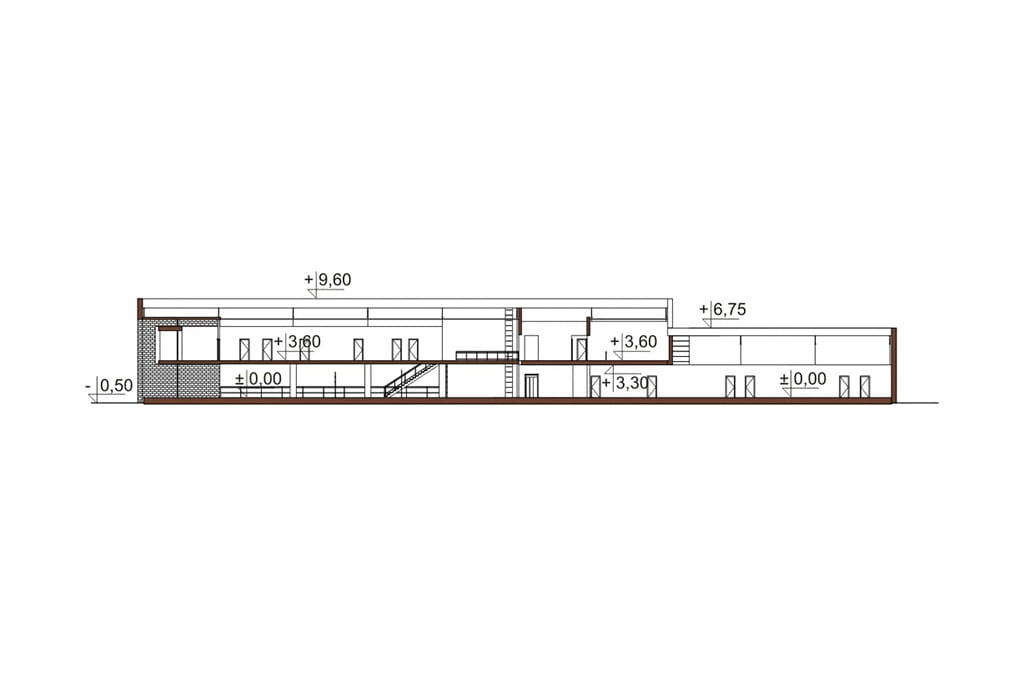

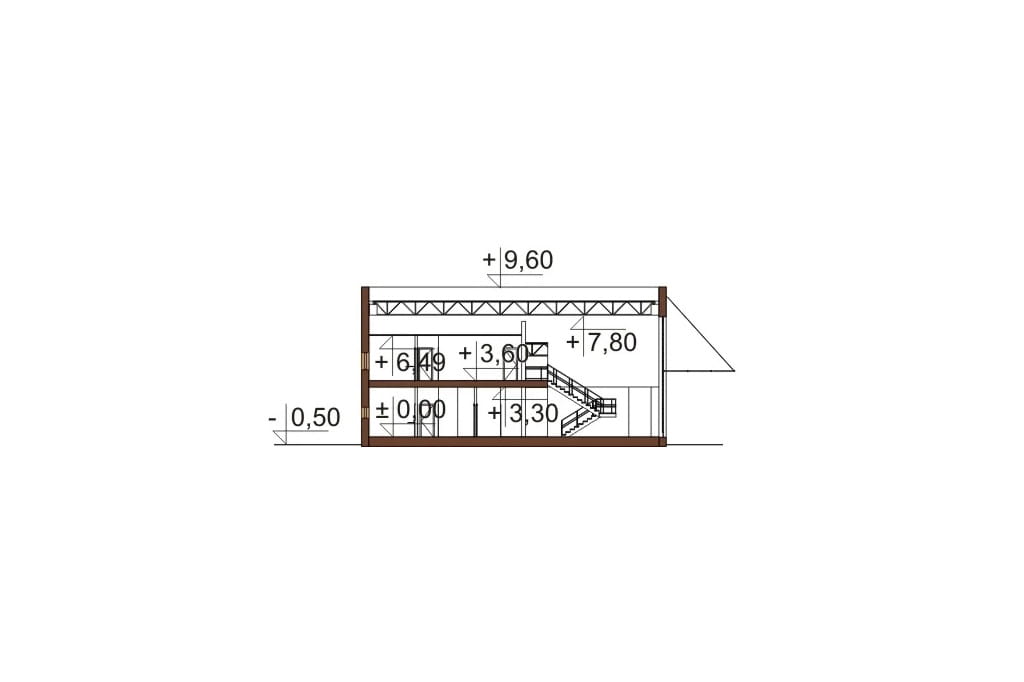

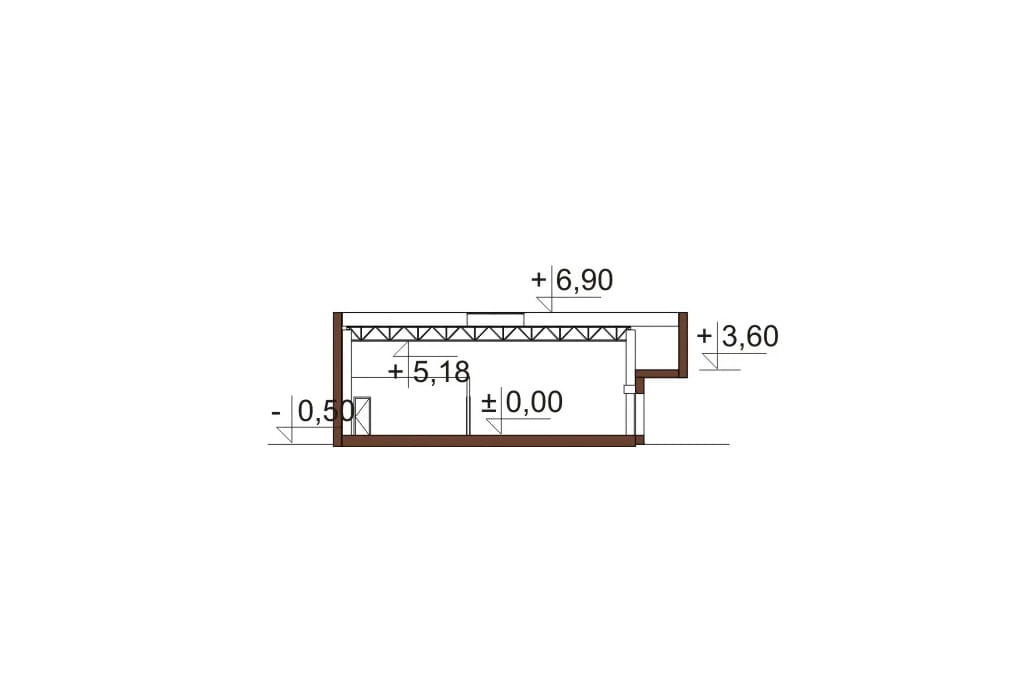

Przekrój



Projekt K-106 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt K-106; Budynek salonu samochodowego, z antresolą, bez podpiwniczenia

Technologia: mieszana
Stropy: żelbetowe
Kąt nachylenia dachu: 2°
Ogrzewanie: kotlownia gazowa
Program:

Parter:
Hall, hala magazynowa, schowek, korytarz, kotłownia, szatnia, zaplecze socjalne i sanitarne, 3 magazyny.
Antersola:
biuro, łazienka

 Powierzchnia zabudowy: 1377.46 m²
Powierzchnia użytkowa: 1635.49 m²
Kubatura: 13552.30 m³
Szerokość działki: 27.44 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 43
Kąt nachylenia dachu: 2°
Pokój na parterze: Nie
Wysokość budynku: 10.10 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: bez podpiwniczenia
Poddasze: antresola
Typ: handlowo-usługowe, komercyjne, projekt warsztatu samochodowego, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis, stacja obsługi pojazdów, Projekt salonu samochodowego, Salon samochodowy, autosalon
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz
CENA 3 EGZ. PROJEKTU

25 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
