Projekt

DOM OPIEKI DLA OSÓB STARSZYCH
Kod: K-112
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 000 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

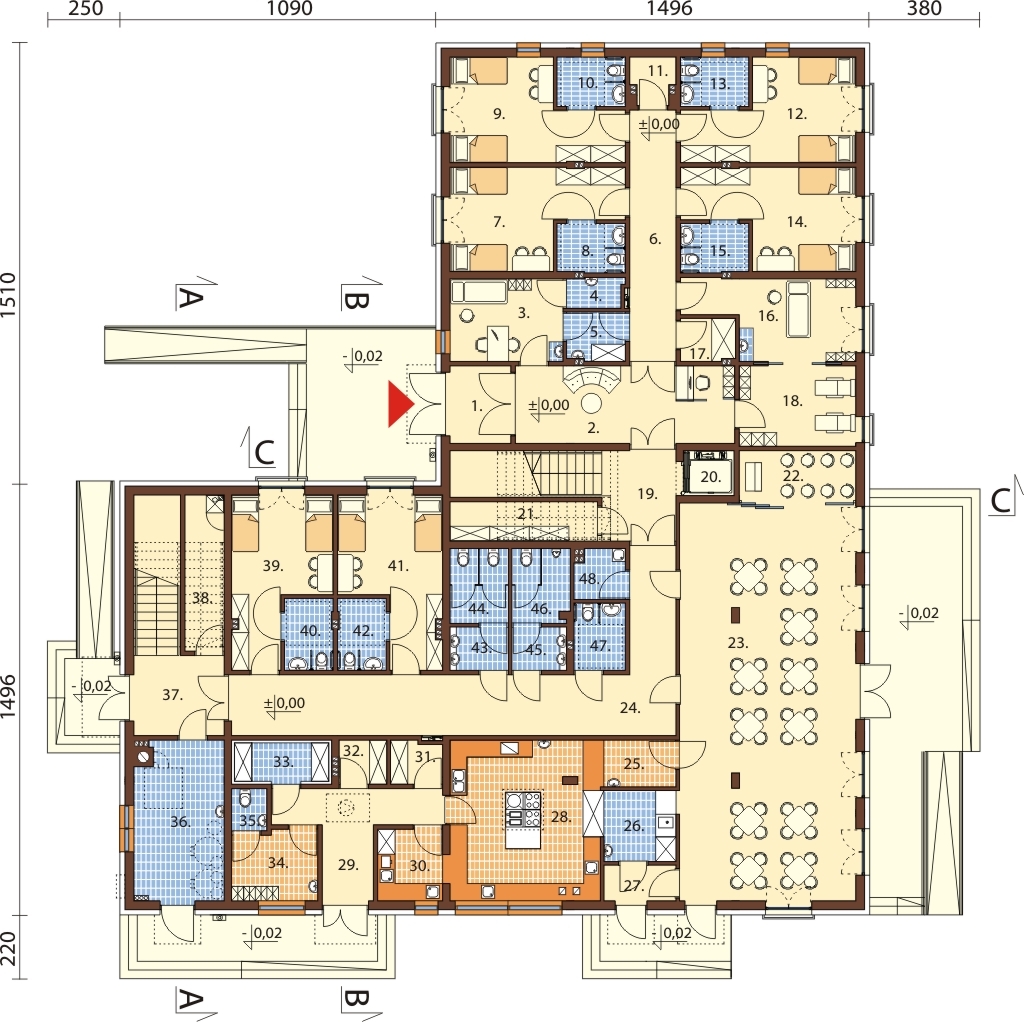

Rzut parteru



Projekt K-112 - rzut

PARTER: 497,32 m2

1. Wiatrołap 5,44 m2
2. Korytarz 19,84 m2
3. Gabinet lekarski 10,86 m2
4. Pomieszczenie na odpadki 1,88 m2
5. Przedsionek 3,25 m2
6. Korytarz 13,46 m2
7. Pokój 2 osobowy 16,87 m2
8. Łazienka 3,82 m2
9. Pokój 2 osobowy 17,05 m2
10. Łazienka 3,87 m2
11. Pomieszczenie gospodarcze 2,19 m2
12. Pokój 2 osobowy 17,05 m2
13. Łazienka 3,87 m2
14. Pokój 2 osobowy 16,87 m2
15. Łazienka 3,82 m2
16. Pokój do terapii 13,69 m2
17. Pom. na bieliznę czystą 2,65 m2
18. Pokój do rehabilitacji 10,89 m2
19. Klatka schodowa 15,98 m2
20. Szyb windy 2,58 m2
21. Pom. na bieliznę brudną 4,10 m2
22. Kaplica 7,01 m2
23. Jadalnia/świetlica 82,83 m2
24. Korytarz 38,44 m2
25. Wydawalnia 3,99 m2
26. Zmywalnia 5,83 m2
27. Pomieszczenie na odpadki 2,90 m2
28. Kuchnia 28,41 m2
29. Korytarz 11,62 m2
30. Obróbka warzyw / jaj 5,34 m2
31. Magazyn 2,47 m2
32. Magazyn 2,39 m2
33. Chłodnia 4,31 m2
34. Pomieszczenie socjalne 6,86 m2
35. WC 1,66 m2
36. Kotłownia 16,38 m2
37. Klatka schodowa 17,07 m2
38. Pom. techniczne / elektryczne 7,06 m2
39. Pokój 2 osobowy 15,96 m2
40. Łazienka 3,97 m2
41. Pokój 2 osobowy 16,55 m2
42. Łazienka 3,97 m2
43. Przedsionek 2,88 m2
44. WC damskie 5,02 m2
45. Przedsionek 2,70 m2
46. WC męskie 4,91 m2
47. WC dla niepełnosprawnych 3,96 m2
48. Pomieszczenie porządkowe 2,80 m2
POWIĘKSZ RZUT

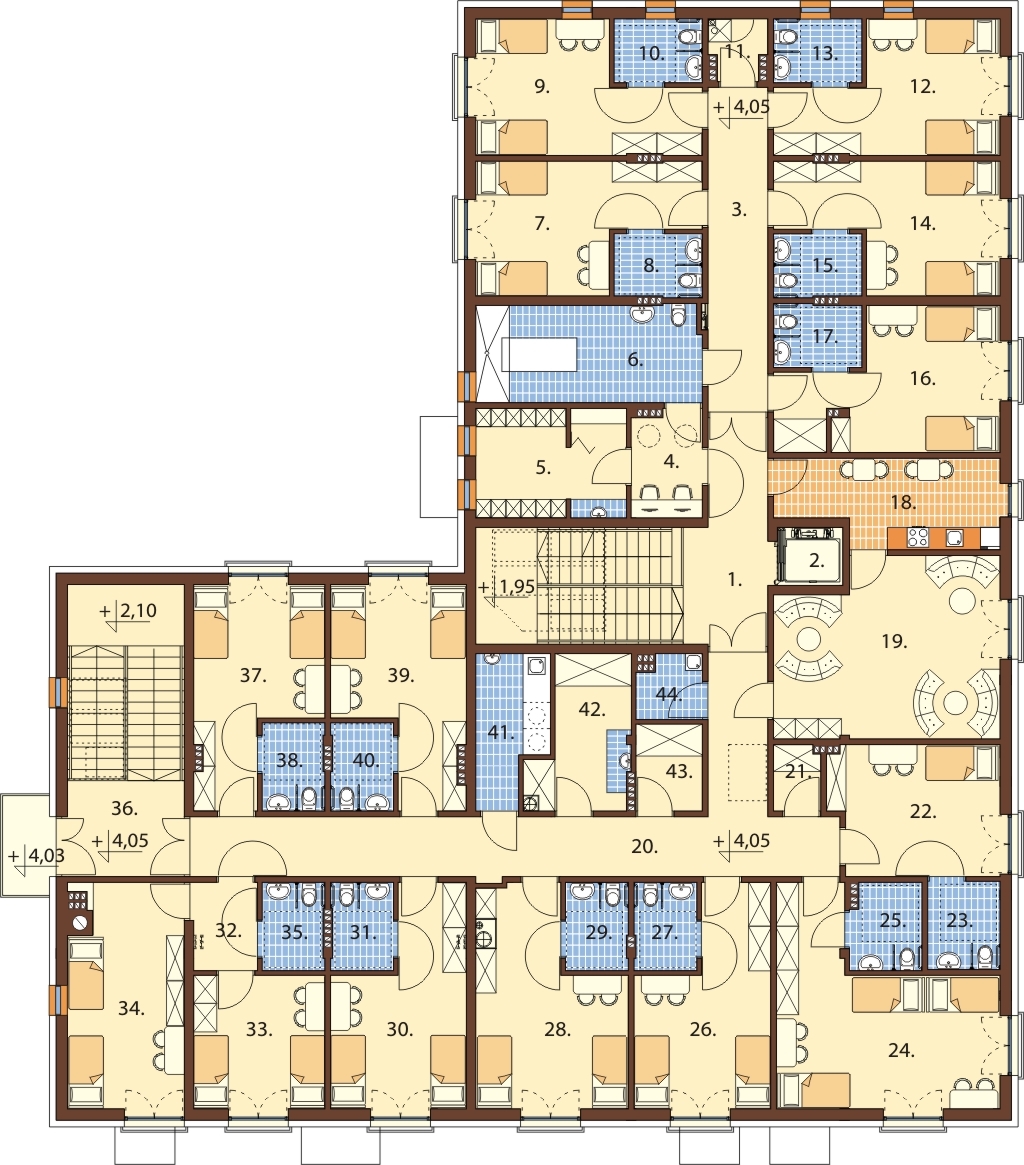

Rzut poddasza



Projekt K-112 - rzut

PIĘTRO: 480,63 m2

1. Klatka schodowa 19,86 m2
2. Szyb windy 2,58 m2
3. Korytarz 13,49 m2
4. Dyżurka pielęgniarek 5,16 m2
5. Pokój socjalny 11,26 m2
6. Pokój kąpielowy 15,31 m2
7. Pokój 2 osobowy 16,85 m2
8. Łazienka 3,80 m2
9. Pokój 2 osobowy 17,05 m2
10. Łazienka 3,87 m2
11. Pomieszczenie gospodarcze 2,19 m2
12. Pokój 2 osobowy 17,05 m2
13. Łazienka 3,87 m2
14. Pokój 2 osobowy 16,85 m2
15. Łazienka 3,80 m2
16. Pokój 2 osobowy 18,85 m2
17. Łazienka 3,80 m2
18. Kuchnia pomocnicza 12,73 m2
19. Pokój odwiedzin 27,05 m2
20. Korytarz 33,86 m2
21. Pomieszczenie gospodarcze 2,07 m2
22. Pokój 1 osobowy 15,03 m2
23. Łazienka 4,31 m2
24. Pokój 3 osobowy 25,27 m2
25. Łazienka 4,22 m2
26. Pokój 2 osobowy 17,15 m2
27. Łazienka 3,77 m2
28. Pokój 2 osobowy 19,32 m2
29. Łazienka 3,77 m2
30. Pokój 2 osobowy 16,85 m2
31. Łazienka 3,73 m2
32. P. pokój 3,86 m2
33. Pokój 2 osobowy 12,23 m2
34. Pokój 2 osobowy 17,73 m2
35. Łazienka 3,73 m2
36. Klatka schodowa 15,71 m2
37. Pokój 2 osobowy 16,10 m2
38. Łazienka 3,73 m2
39. Pokój 2 osobowy 16,57 m2
40. Łazienka 3,73 m2
41. Pralnia podręczna 6,97 m2
42. Magazyn bielizny czystej 9,12 m2
43. Magazyn bielizny brudnej 3,96 m2
44. Pomieszczenie porządkowe 2,72 m2
POWIĘKSZ RZUT

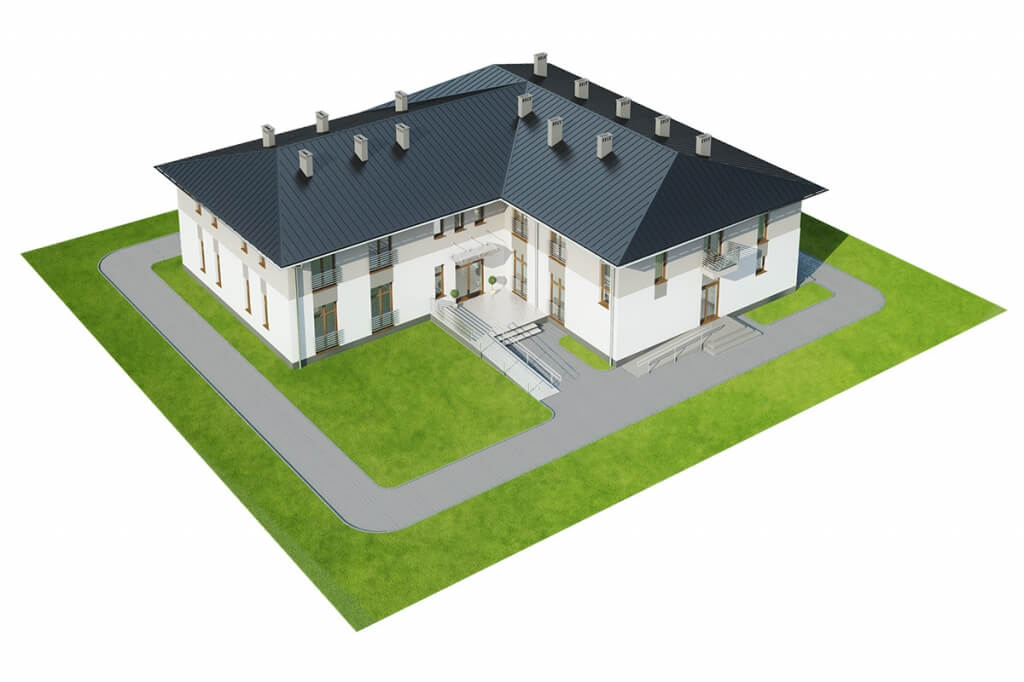

Model



Projekt K-112 - model

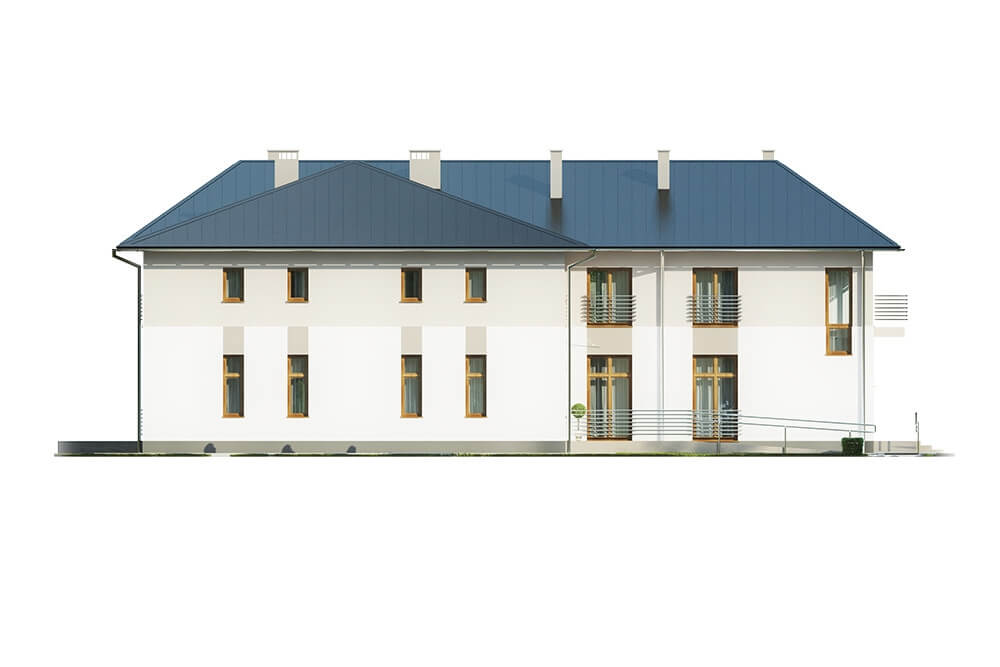

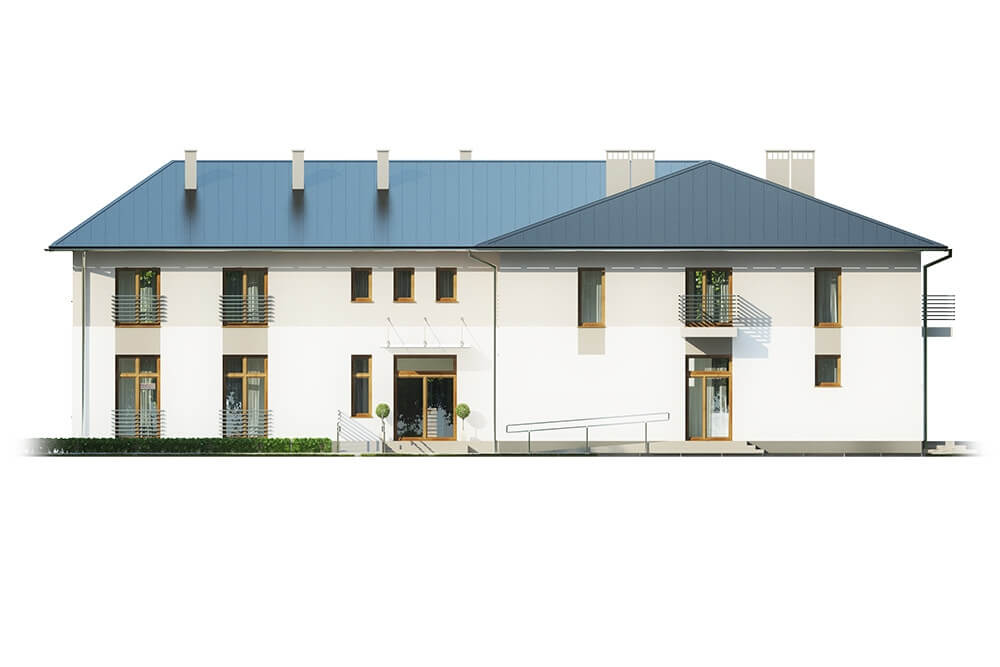

Elewacje



Projekt K-112 - elewacja
elewacja ogrodowa
Projekt K-112 - elewacja
elewacja frontowa
Projekt K-112 - elewacja
elewacja boczna
Projekt K-112 - elewacja
elewacja boczna

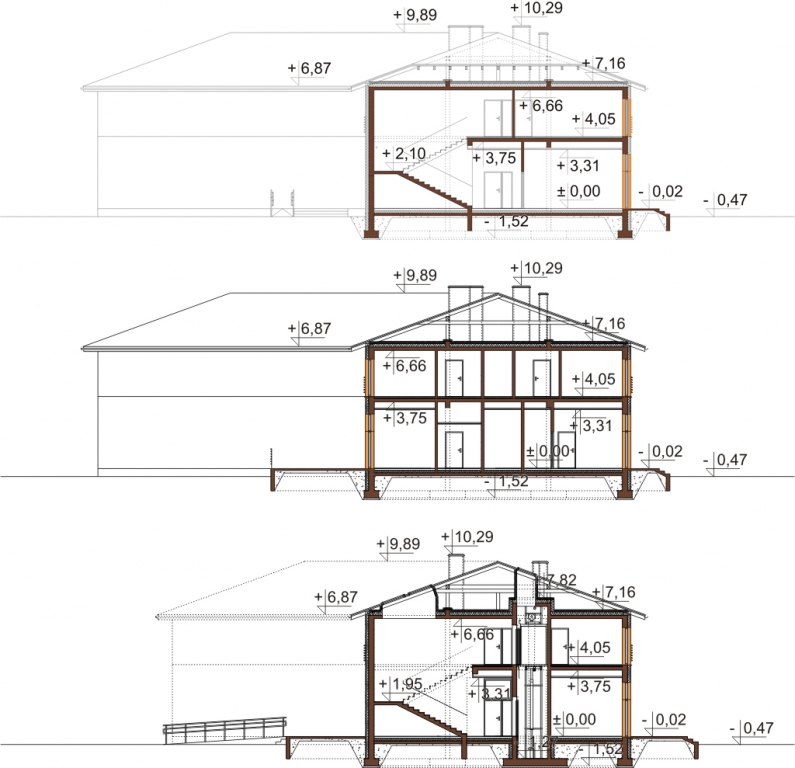

Przekrój



Projekt K-112 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku prywatnego domu opieki dla osób starszych K-112
Budynek piętrowy, niepodpiwniczony. Obiekt przystosowany jest dla osób niepełnosprawnych
Przewidywana ilość miejsc w pokojach dla pacjentów (pokoje i łazienki przystosowane dla osób niepełnosprawnych):
PARTER: 12 osób w 6 pokojach 2 osobowych z łazienkami
PIĘTRO: 1 osoba w 1 pokoju 1 osobowym z łazienką
24 osoby w 12 pokojach 2 osobowych z łazienkami
3 osoby w 1 pokoju 3 osobowym z łazienką
Łączna liczba pacjentów w budynku wynosić będzie 40 osób.
Przewidywane zatrudnienie około 10-15 osób (lub więcej w zależności od potrzeb).

Technologia: ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 18 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 20°
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: piec na biomasę
Wentylacja budynku: mechaniczna z odzyskiem ciepła w jadalni, kaplicy, pomieszczeniu rehabilitacyjno-terapeutycznym, pokoju gościnnym, wentylacja mechaniczna bez odzysku ciepła w kuchni wraz z zapleczem. W pozostałych pomieszczeniach zaprojektowano wentylację grawitacyjną i wyciągową.
Program: 20 pokoi dwuosobowych z łazienką, 2 pokoje trzyosobowe z łazienką, dyżurka pielęgniarek, WC męskie, WC damskie, WC dla osób niepełnosprawnych, winda, zaplecze kuchenne, medyczna, sanitarne, scojalne, magazynowe i techniczne.

 Powierzchnia zabudowy: 612.76 m²
Powierzchnia użytkowa: 977.95 m²
Kubatura: 5245.71 m³
Szerokość działki: 35.16 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 92
Kąt nachylenia dachu: 20°
Ilość pokoi: 24
Pokój na parterze: Tak
Wysokość budynku: 10.37 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 17.29 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu

Architekt: Ewa Ferfecka-Homola
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, c.w.u, wod-kan, gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- system sygnalizacji pożaru
- system alarmowo przyzywowy
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Szanowni Państwo, podzielcie się swoją opinią o naszej firmie w googlach lub na facebooku i przyślijcie nam informację o jej umieszczeniu a otrzymacie całkowicie za darmo pakiet bezpłatnych dodatków. Informacje o umieszczeniu prosimy przesyłać na adres gratisy@kbprojekt.pl



  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zgoda na wszelkie zmiany i adaptacje

zobacz więcej
Forum zobacz wszystkie tematy związane z tym projektem
Ostatnio dodane:
10.06.2024 21:20Dzień dobry. Jak rozwiązano sytuację gdy trzeba przetransportować zwłoki z piętra na parter? Wymiar windy tego nie umożliwia.
11.06.2024 11:51 Dzień dobry, zwłoki można przetransportować schodami. Z racji tego, że budynek należy do grupy niskich i różnica poziomów między skrajnymi kondygnacjami...
27.02.2024 13:26Dzień dobry. czy mogliby podać orientacyjny koszt budowy bez ceny działki . stan deweloperski-. ( bez podłóg i łazienek , windy i płytek na schody, oświetlenia...
27.02.2024 14:17 Dzień dobry, szacunkowe koszty budowy dostępne są na stronie https://www.kbprojekt.pl/koszt-projektu/1849/dom-opieki-dla-osob-starszych. Pozdrawiamy.
01.10.2023 21:58Dzień dobry jestem zainteresowany kupnem projektu K-112, chciałem zapytać ile kosztuje projekt, czy zaupiony projekt posiada dokumentacje robocza kazdej...
04.10.2023 15:57 Dzień dobry, komplet czyli projekt architektoniczno-budowlany i projekt techniczny kosztuje 4000 zł. Projekt architektoniczno-budowlany jest potrzebny...
20.09.2021 18:25Czy posiadają państwo kosztorys budowlany ? Bartekwieczorkiewicz@gmail.com...
21.09.2021 08:24 Dzień dobry, do tego projektu posiadamy jedynie szacunkowy kosztorys, który jest dostępny pod tym linkiem: https://www.kbprojekt.pl/koszt-projektu/1849/dom-opieki-dla-osob-starszych....
13.08.2020 11:43Witam Mam pytanie jakie wymiary ma kaplica? Ile na ile metrów?...
14.08.2020 10:09 Kaplica ma 7 m2 ale założenie jest takie że jest ona otwierana przy większych zgromadzeniach na jadalnię i wykorzystuje się do niej również powierzchnię...
27.03.2020 09:11Jeli muszą być spełnione wytyczne jeżeli chodz i pomieszczenia do rehabilitacji i terapii?
27.03.2020 10:46 Dzień dobry, w sprawach technicznych chętnie udzielimy Pani informacji. Bardzo prosimy o kontakt i zapytanie na adres mailowy biuro@kbprojekt.pl. Pozdrawiamy!
17.01.2020 16:13Witam . Jaki jest orientacyjny kosztorys zrealizowania tej inwestycji? Pozdrawiam Dariusz Ziółkowski...
20.01.2020 08:38 Dzień dobry, przesyłamy link do orientacyjnego kosztorysu dla systemu półgospodarczego: https://www.kbprojekt.pl/koszt-projektu/1849/dom-opieki-dla-osob-starszych....
20.12.2019 15:33Jaka jest szerokość biegu klatki schodowej ?
20.12.2019 15:43 Dzień dobry, szerokość biegu klatki schodowej w tym projekcie wynosi 1,40 m. Pozdrawiamy!
10.07.2019 11:02Witam Jestem zainteresowany zakupem w/w projektu . Mam pytanie czy ten projekt jest realizowany zgodnie z kategorią budowlaną 11 dotyczącą budowy domów...
10.07.2019 14:01 Jest to prywatny dom opieki pod działalność gospodarczą, nie publiczną placówkę. Kategoria obiektu budowlanego 11.
