Projekt

Budynek gastronomiczny z zapleczem noclegowym
Kod: K-110
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 3 600 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

Rzut parteru



Projekt K-110 - rzut

PARTER: 508,12 m2



1. Hol wejściowy 30,50 m2
2. Szatnia 7,06 m2
3. Klatka schodowa 13,46 m2
4. Korytarz 9,80 m2
5. Przedsionek - umywalka 7,58 m2
6. WC męskie 10,09 m2
7. Przedsionek - umywalka 7,50 m2
8. WC damskie 11,16 m2
9. WC dla niepełnosprawnych 3,48 m2
10. Kotłownia 16,94 m2
11. Korytarz 21,04 m2
12. Magazyn 10,29 m2
13. Pokój socjalny 7,22 m2
14. WC 1,64 m2
15. Pom. na chłodziarki 6,49 m2
16. Chłodnia 5,72 m2
17. Magazyn na napoje 5,72 m2
18. Magazyn na zasoby 5,72 m2
19. Kuchnia 20,89 m2
20. Zmywalnia 8,04 m2
21. Rozdzielnia kelnerska 8,45 m2
22. Sala bankietowa 278,26 m2
23. Magazyn na alkohol 5,30 m2
24. Biuro 5,77 m2
POWIĘKSZ RZUT

Rzut poddasza



Projekt K-110 - rzut

PODDASZE: 211,18 / 226,70 m2



1. Klatka schodowa 17,95 m2
2. Korytarz 11,71 m2
3. Pokój 13,14 / 17,02 m2
4. Pokój 13,16 / 17,04 m2
5. Pokój 13,08 / 16,96 m2
6. Pokój 13,32 / 17,20 m2
7. Korytarz 15,03 m2
8. Pokój 21,29 m2
9. Pokój 21,49 m2
10. Pokój 21,29 m2
11. Pom. gospodarcze 5,57 m2
12. Pokój 21,09 m2
13. Przedsionek - umywalki 5,93 m2
14. WC 1,54 m2
15. Natrysk 1,51 m2
16. Przedsionek - umywalki 5,93 m2
17. WC 1,54 m2
18. Natrsyk 1,51 m2
19. Łazienka dla osób niepełnosprawnych 5,10 m2
POWIĘKSZ RZUT

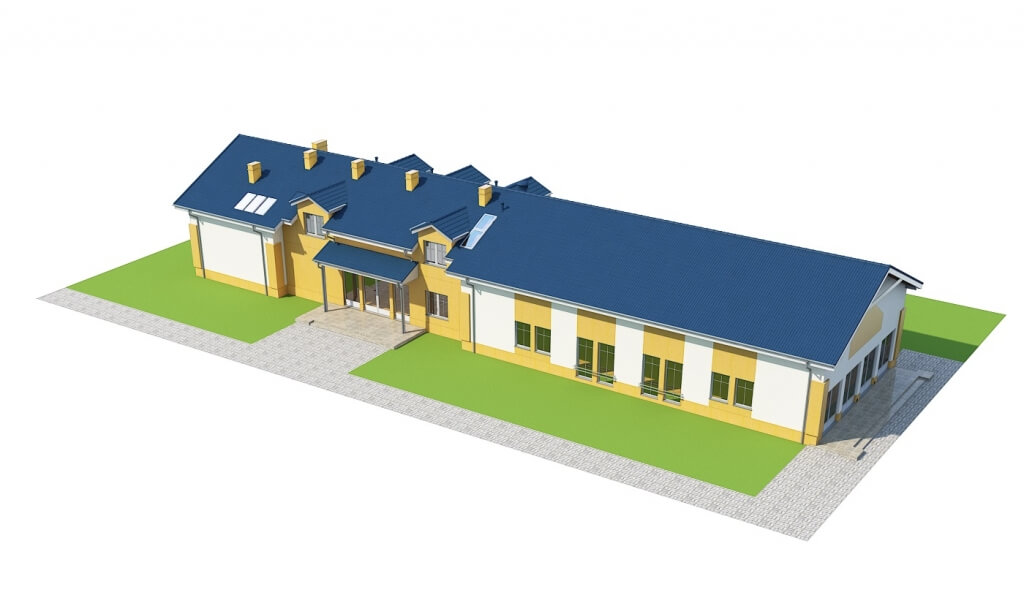

Model



Projekt K-110 - model

Elewacje



Projekt K-110 - elewacja

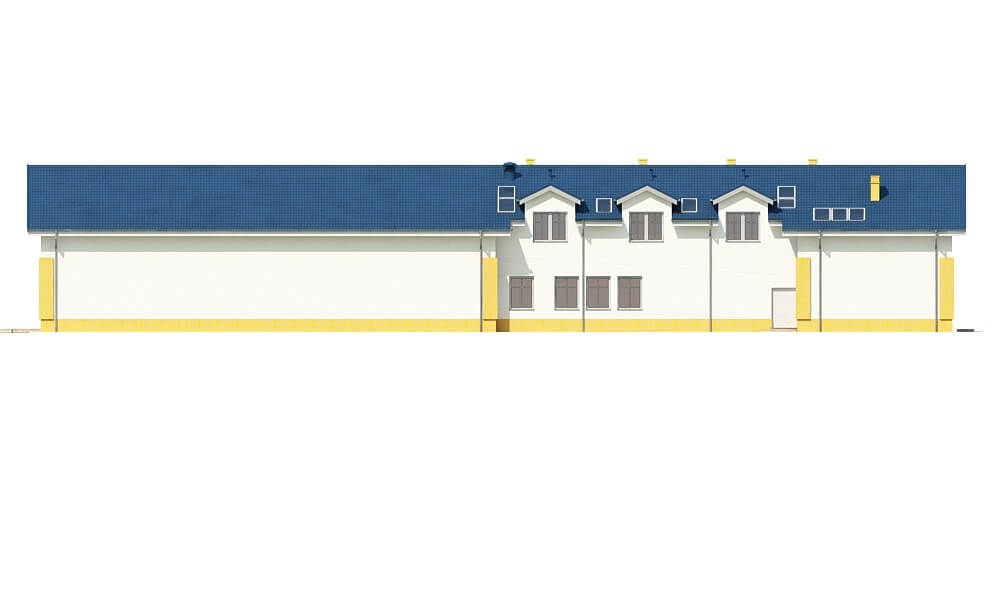

elewacja ogrodowa
Projekt K-110 - elewacja
elewacja frontowa
Projekt K-110 - elewacja

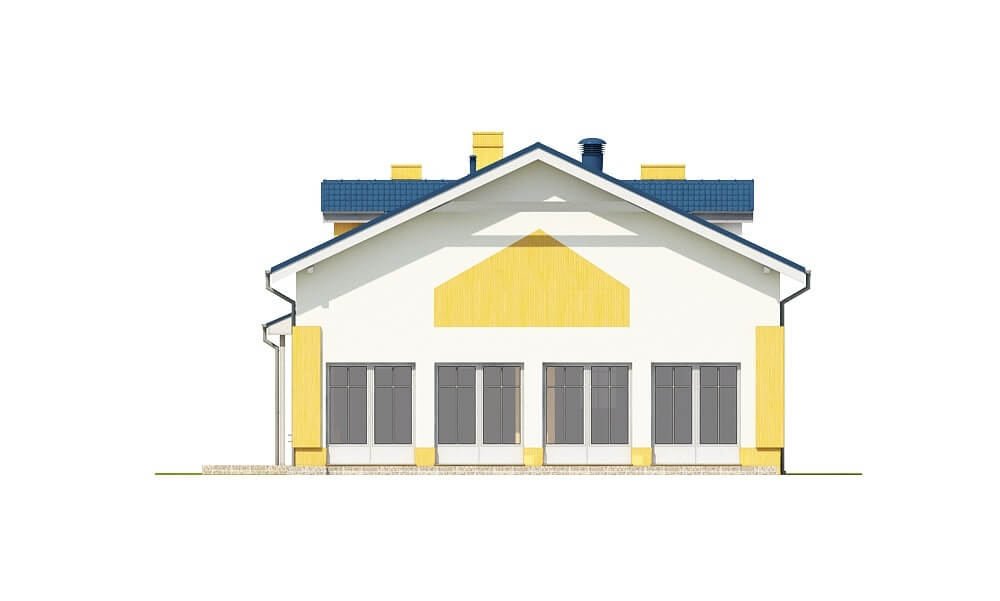

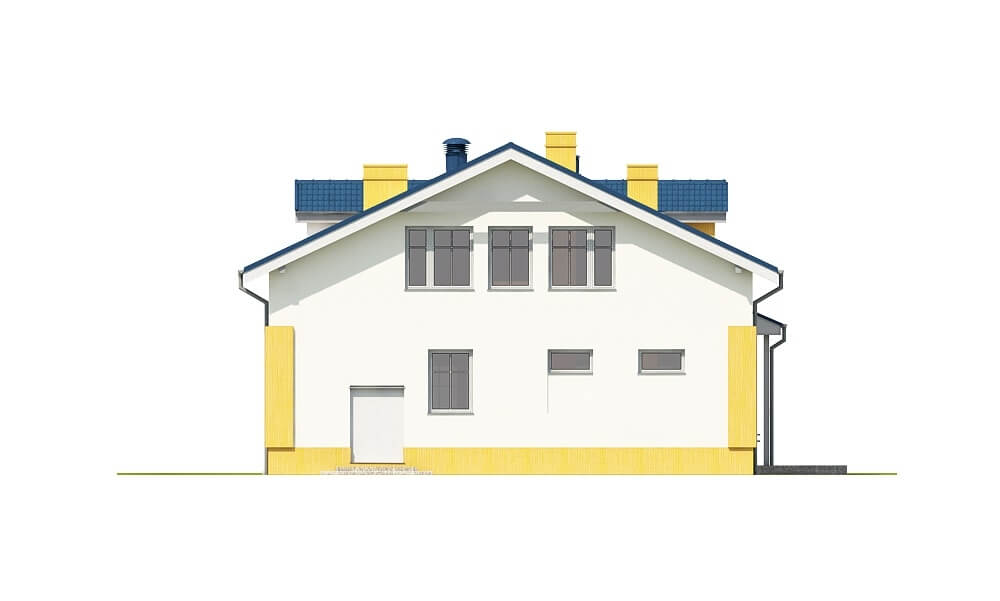

elewacja boczna
Projekt K-110 - elewacja
elewacja boczna

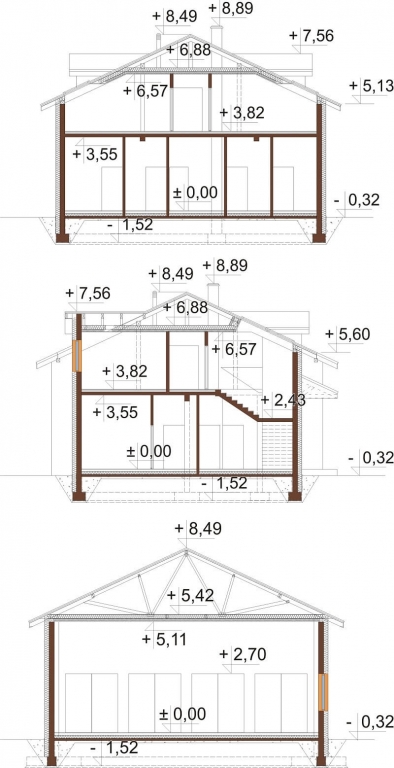

Przekrój



Projekt K-110 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego z zapleczem noclegowym K-110.
Budynek nie jest podpiwniczony i posiada: parter oraz poddasze użytkowe (nad częścią budynku). Kuchnia kateringowa.

Technologia: ściany zewnętrzne - bloczki silka 24 cm, styropian 20 cm, tynk zewnetrzny.
Stropy: żelbetowy
Kąt nachylenia dachu: 25°.
Pokrycie dachu: blacha dachówkowa. Dach nad salką bankietową wiązarowy.
Ogrzewanie: ogrzewanie z własnego źródła ciepła. Zaprojektowano kotłownię na paliwo stałe
Wentylacja: mechaniczna z odzyskiem ciepła na: sali bankietowej oraz bez odzysku w kuchni i zapleczu kuchennym. W pozostałych pomieszczeniach przewidziano wentylację grawitacyjną i wyciągową.
Program: hol z szatnią, WC damskie, WC męskie, WC dla osób niepełnosprawnych, pomieszczenia socjalne dla pracowników, magazyny, kuchnia, zmywalnia, biuro, sala bankietowa dla około 150 gości, 8 pokoi neclegowych 2 osobowych, łazienka damska z natryskiem, łazienka męska z natryskiem, pomieszczenie gospodarcze.

 Powierzchnia zabudowy: 615.91 m²
Powierzchnia użytkowa: 719.30 m²
Kubatura: 4607.38 m³
Szerokość działki: 20.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 43
Kąt nachylenia dachu: 25
Ilość pokoi: 8
Pokój na parterze: Nie
Wysokość budynku: 8.81 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 64.88 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, projekt domu weselnego, projekt budynku gastronomicznego, parterowe z poddaszem użytkowym, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekty domów weselnych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 600 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projekt prefabrykowanej więźby dachowej
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Szanowni Państwo, podzielcie się swoją opinią o naszej firmie w googlach lub na facebooku i przyślijcie nam informację o jej umieszczeniu a otrzymacie całkowicie za darmo pakiet bezpłatnych dodatków. Informacje o umieszczeniu prosimy przesyłać na adres gratisy@kbprojekt.pl



  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zgoda na wszelkie zmiany i adaptacje

zobacz więcej
Forum zobacz wszystkie tematy związane z tym projektem
Ostatnio dodane:
03.07.2022 23:16Projekt ma coś w sobie. Jak wyceniacie Państwo realizację tego projektu w tej technogii uwzględniając obecne orientacyjne ceny towarów? Czy kwestia zmiany...
04.07.2022 08:29 Dzień dobry, obecnie ze względu na ciągle zmieniające się ceny materiałów budowlanych nie podajemy szacunkowych kosztów budowy. Zmiana technologii na drewnianą...
09.03.2021 17:29Proszę o wysłanie na maila: vanesska-alicja26@wp.pl - rysunków szczegółowych, w celu poznania szczegółów technicznych projektu. Z góry dziękuję. Pozdrawiam...
11.03.2021 09:43 Dzień dobry, nie wykonujemy rysunków szczegółowych do budynków komercyjnych. Prosimy o informację jakie konkretnie wymiary Panią interesują? Pozdrawiamy!
13.01.2020 11:33Witam, Jaki jest koszt budowy takiego projektu?...
13.01.2020 12:05 Dzień dobry, na chwilę obecną posiadamy do tego projektu jedynie szacunkowy kosztorys: https://www.kbprojekt.pl/koszt-projektu/1860/budynek-gastronomiczny-z-zapleczem-noclegowym...
23.11.2019 04:33Witam Jaki jest koszt budowy tego obiektu? Arek...
25.11.2019 08:23 Dzień dobry, na chwilę obecną dysponujemy uśrednionymi kosztami wynikowymi w systemie półgospodarczym według których stan surowy zamknięty wynosi: 863...
08.11.2019 12:46Witam, jestem zainteresowana tym projektem. Jednak będę potrzebowała kilku przeróbek na mój użytek. Czy istnieje taka możliwość, czy raczej przygotują...
08.11.2019 13:40 Dzień dobry, przeróbki które Pani przedstawiła nadają się na projekt indywidualny. Możemy go dla Pani zrobić. W celu poznania dokładnej wyceny prosimy...
02.02.2019 09:38Jakie rozmiary ma budynek dł i szer i czy morze być nazwany BUDYNEK GOSPODARCZY Z FUNKCJĄ MIESZKALNĄ Mój mejl k.szewczuk@op.pl tel 501496871...
02.02.2019 11:22 Długość 52,1 m, szerokość 14,6 m. Nazwę można zmienić, pozdrawiamy
