Projekt

Budynek produkcyjno - biurowy
Kod: LK-117
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 6 000 PLN KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

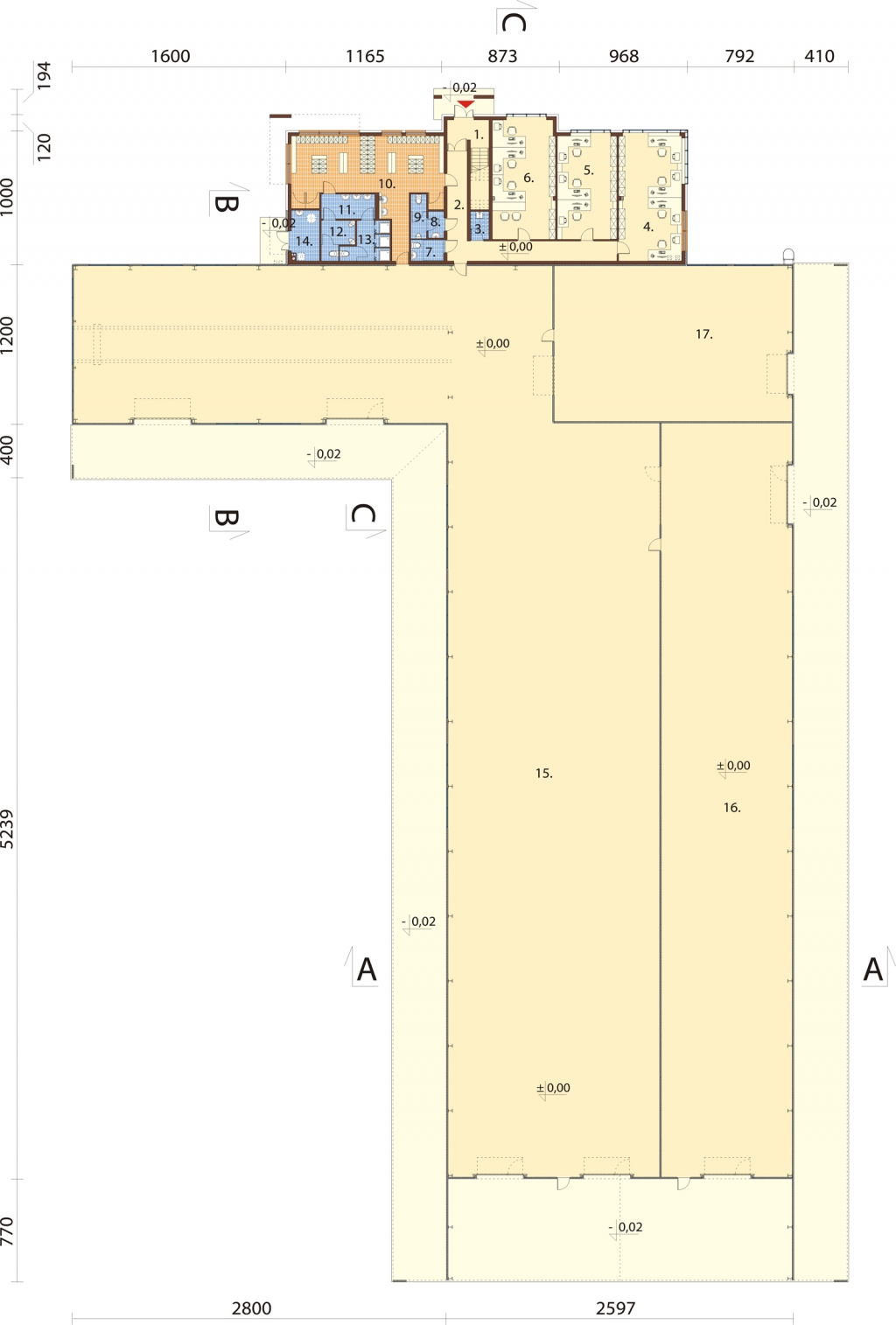

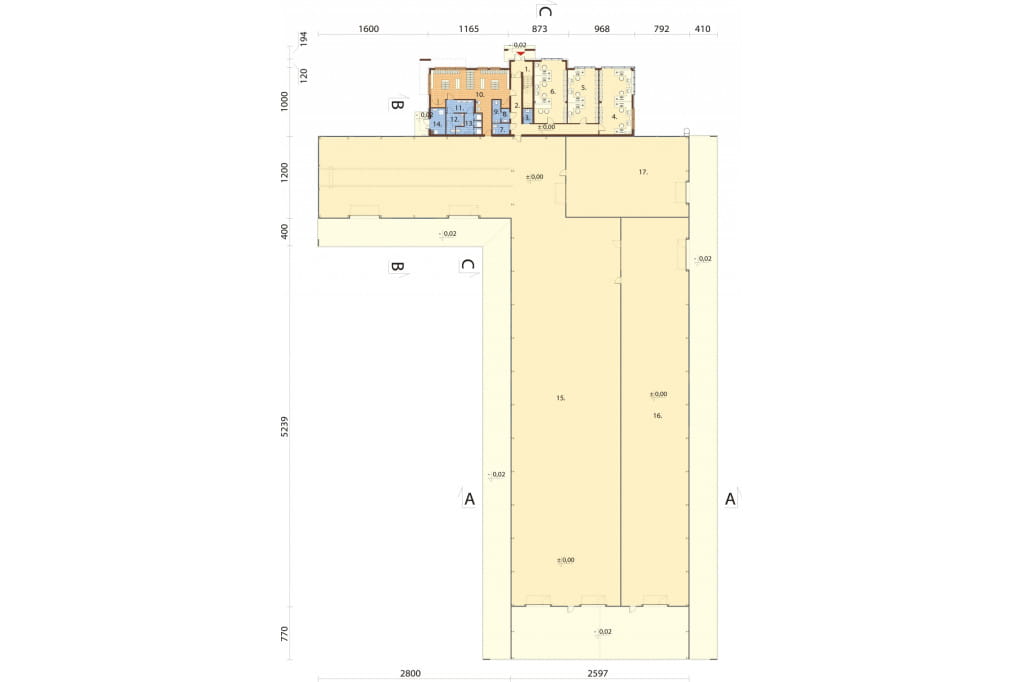

Rzut parteru



Projekt LK-117 - rzut

PARTER: 2322,77 m2

1. Wiatrołap + klatka schodowa 9,77 m2
2. Korytarz 28,30 m2
3. Pomieszczenie porządkowe 2,80 m2
4. Biuro 43,58 m2
5. Biuro 34,11 m2
6. Biuro 41,40 m2
7. WC damskie / niepełnospraw. 3,81 m2
8. Przedsionek 2,22 m2
9. WC męskie 3,76 m2
10. Szatnia 60,00 m2
11. Umywalnia 7,22 m2
12. WC 5,98 m2
13. Natryski + WC 8,37 m2
14. Kotłownia 7,57 m2
15. Pomieszczenie produkcyjne 1308,48 m2
16. Pomieszczenie produkcyjne 549,61 m2
17. Pomieszczenie produkcyjne 205,79 m2
POWIĘKSZ RZUT

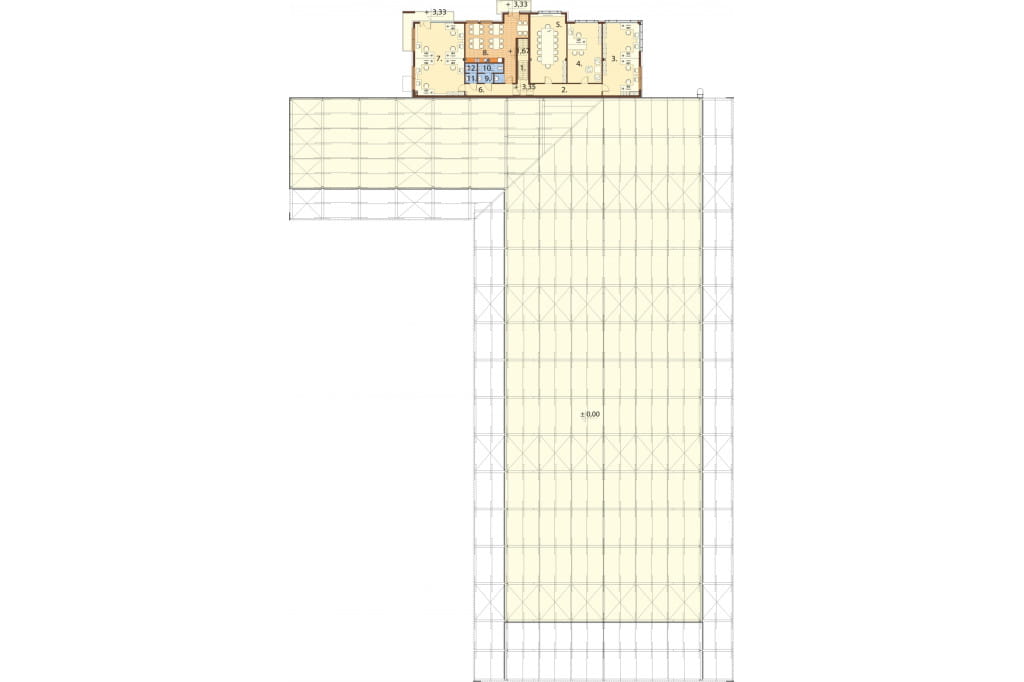

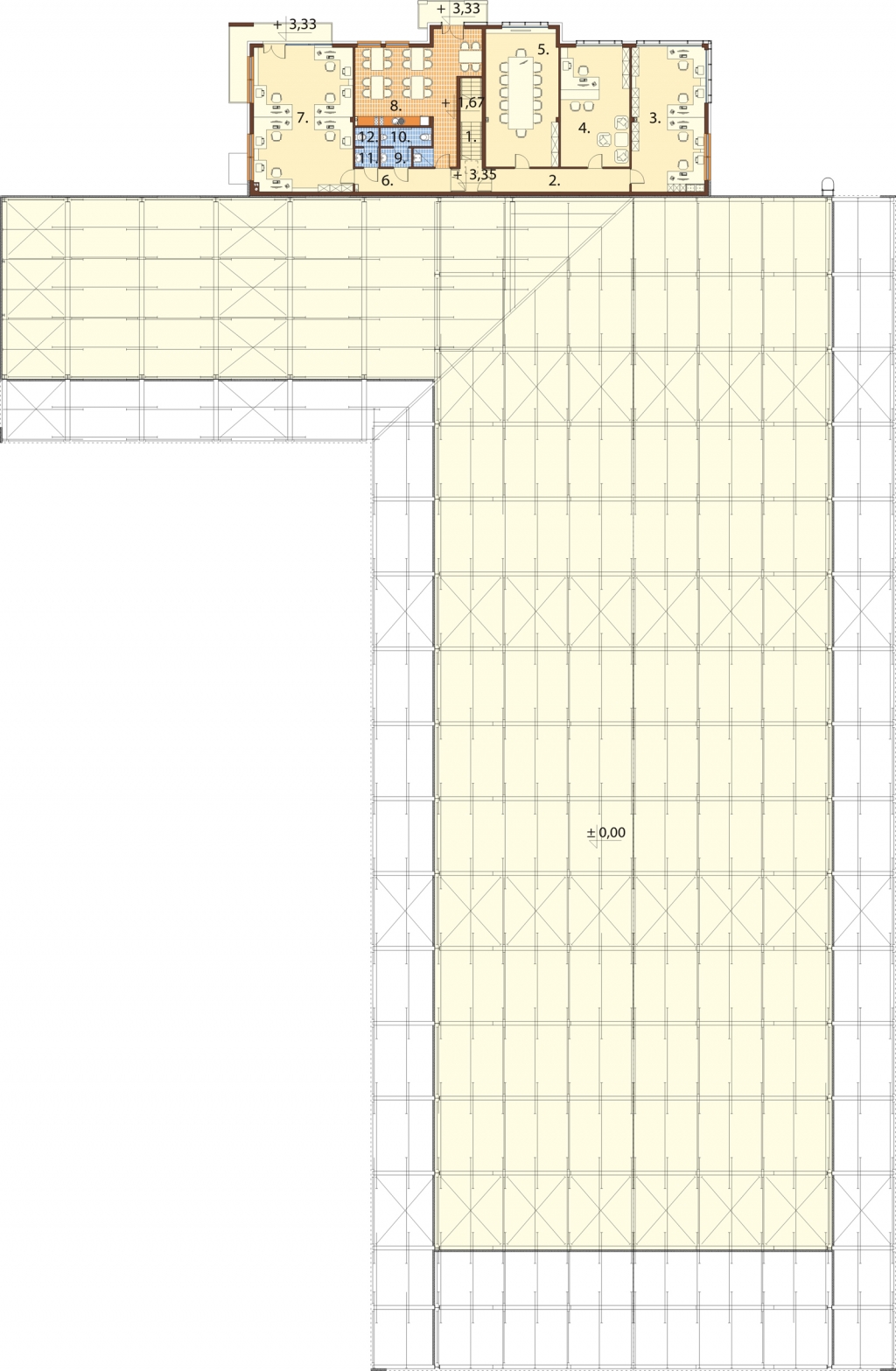

Rzut poddasza



Projekt LK-117 - rzut

PODDASZE: 264,07 m2

1. Klatka schodowa 9,80 m2
2. Korytarz 12,99 m2
3. Biuro 42,95 m2
4. Biuro 34,11 m2
5. Biuro 41,40 m2
6. Korytarz 9,00 m2
7. Biuro 59,39 m2
8. Pomieszczenie socjalne 44,77 m2
9. Przedsionek 2,30 m2
10. WC męskie 3,84 m2
11. Przedsionek 1,76 m2
12. WC damskie 1,76 m2
POWIĘKSZ RZUT

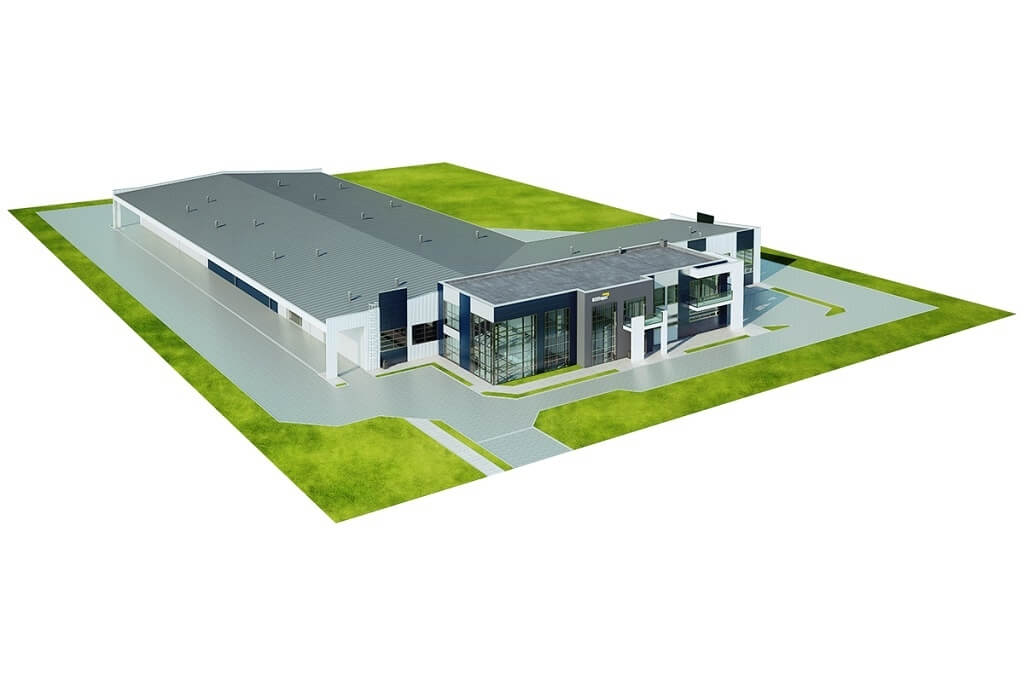

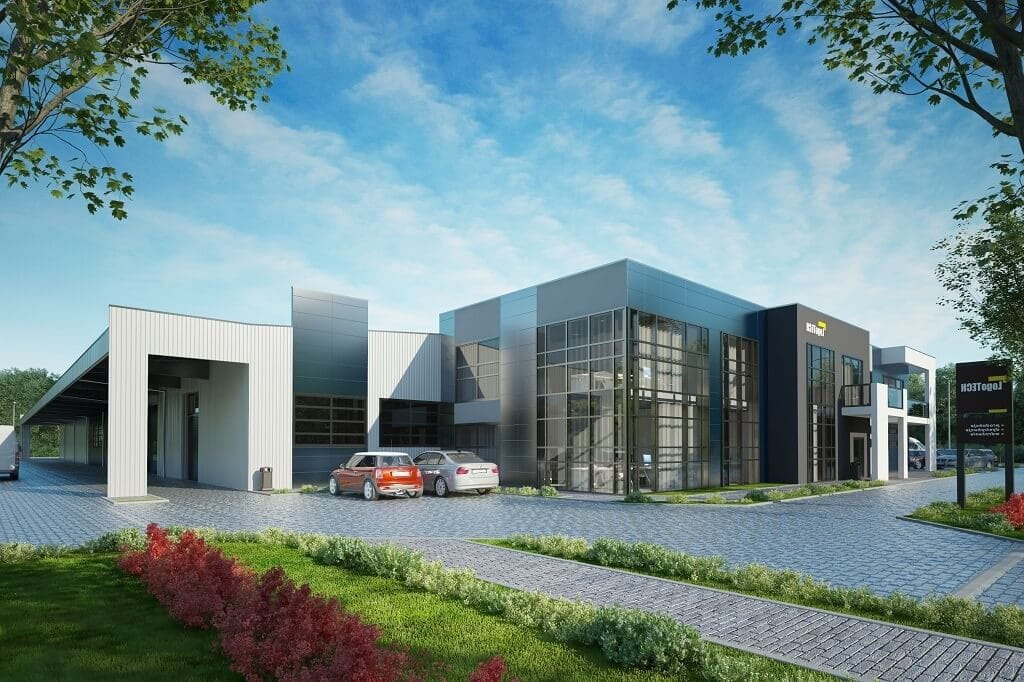

Model



Projekt LK-117 - model

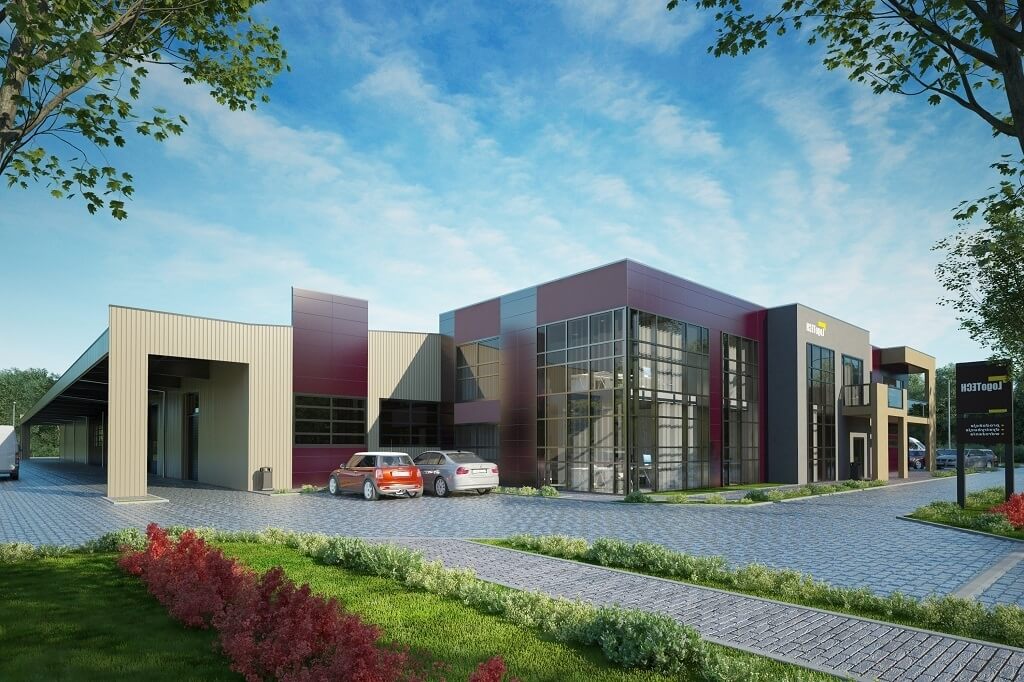

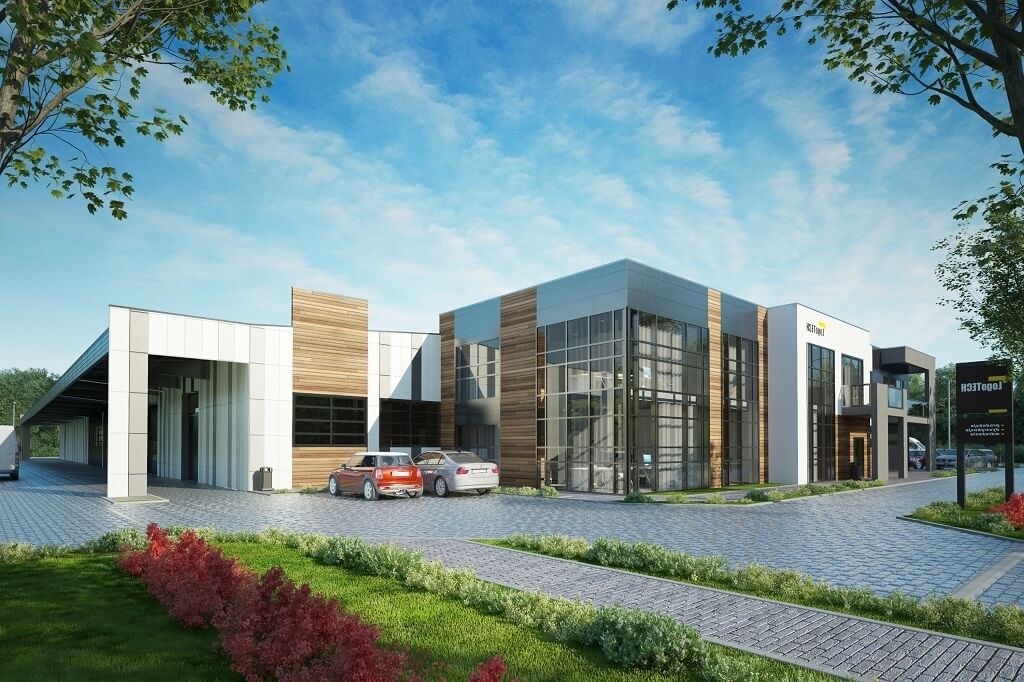

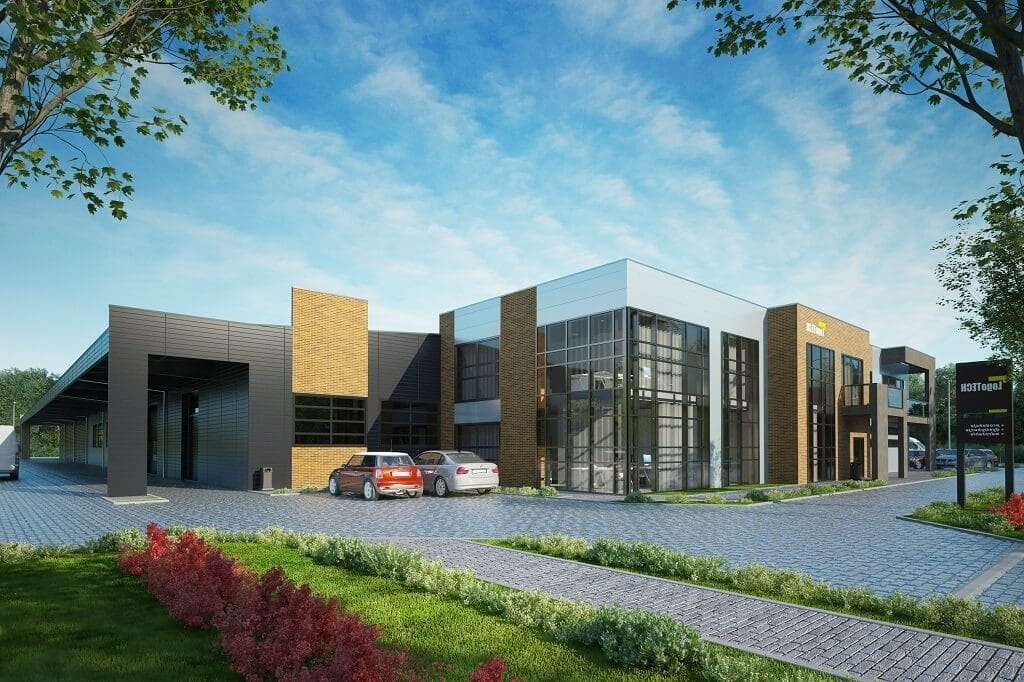

Elewacje



Projekt LK-117 - elewacja

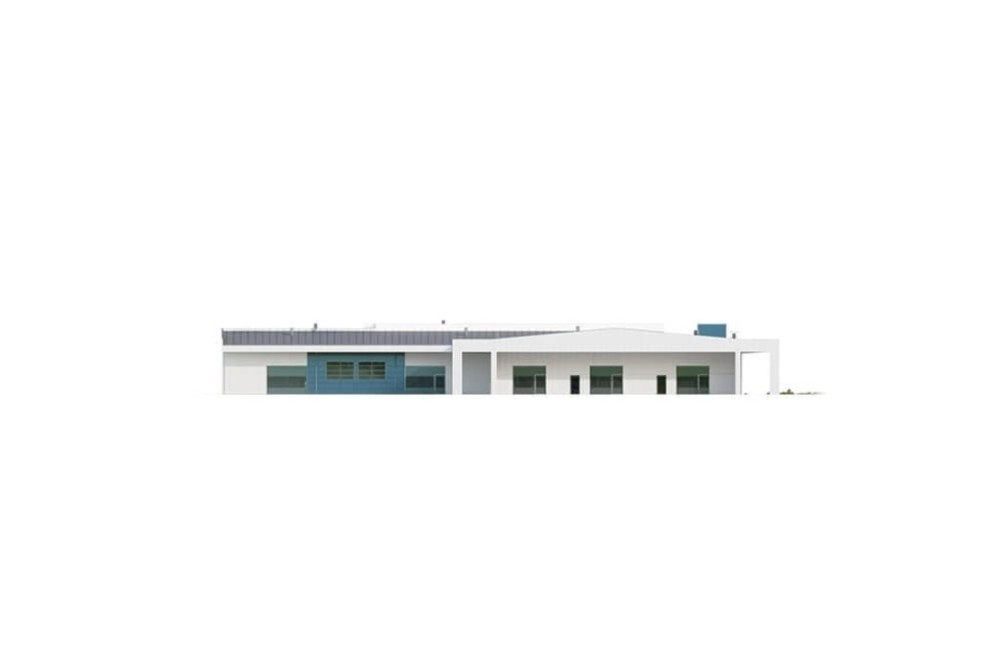

elewacja ogrodowa
Projekt LK-117 - elewacja

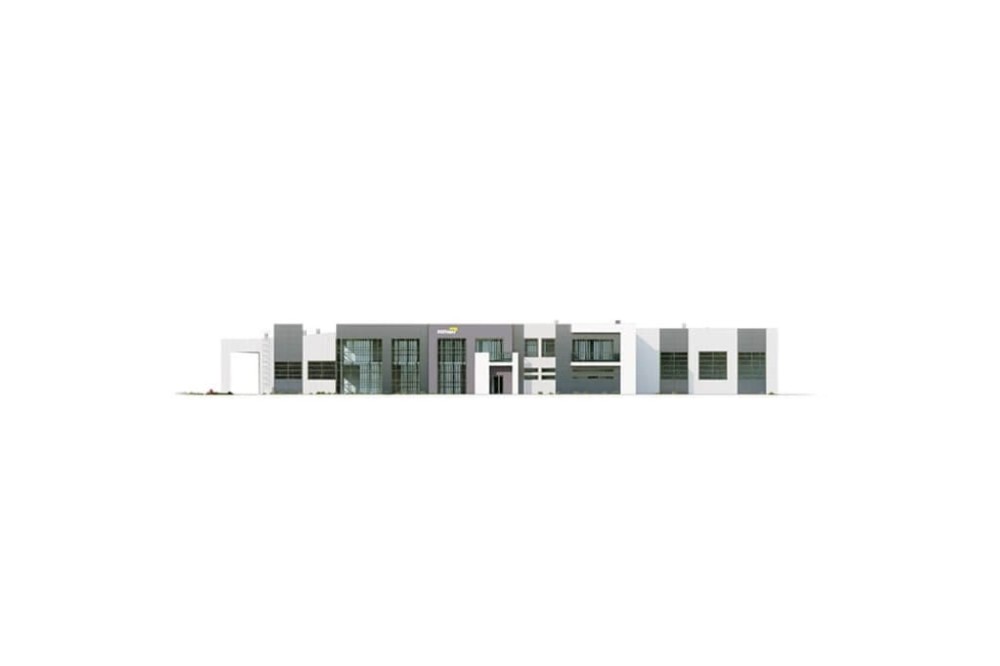

elewacja frontowa
Projekt LK-117 - elewacja

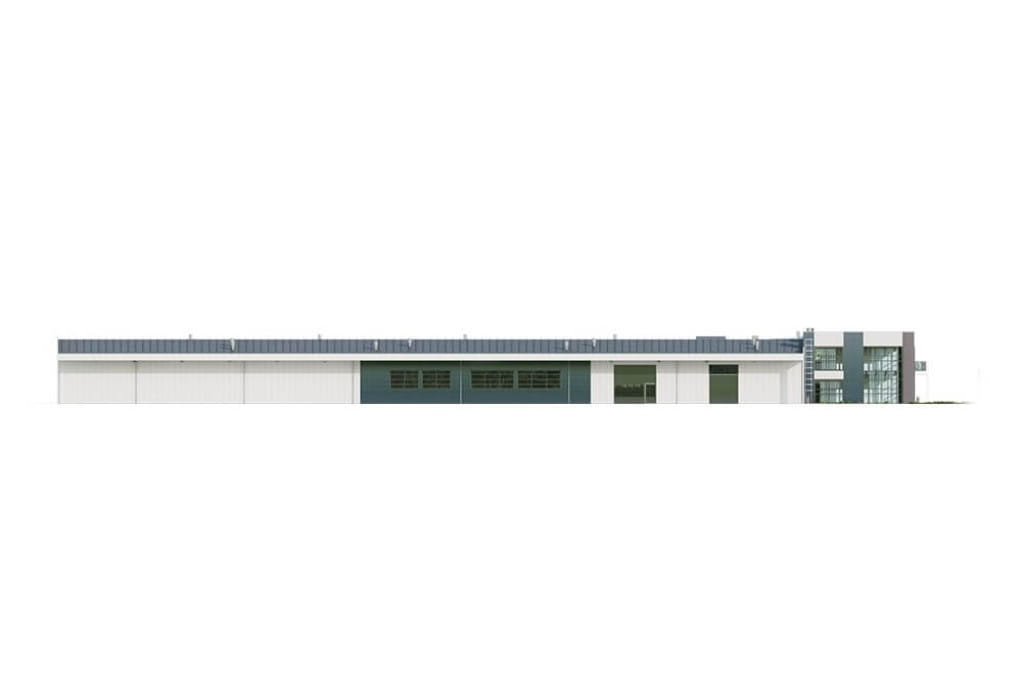

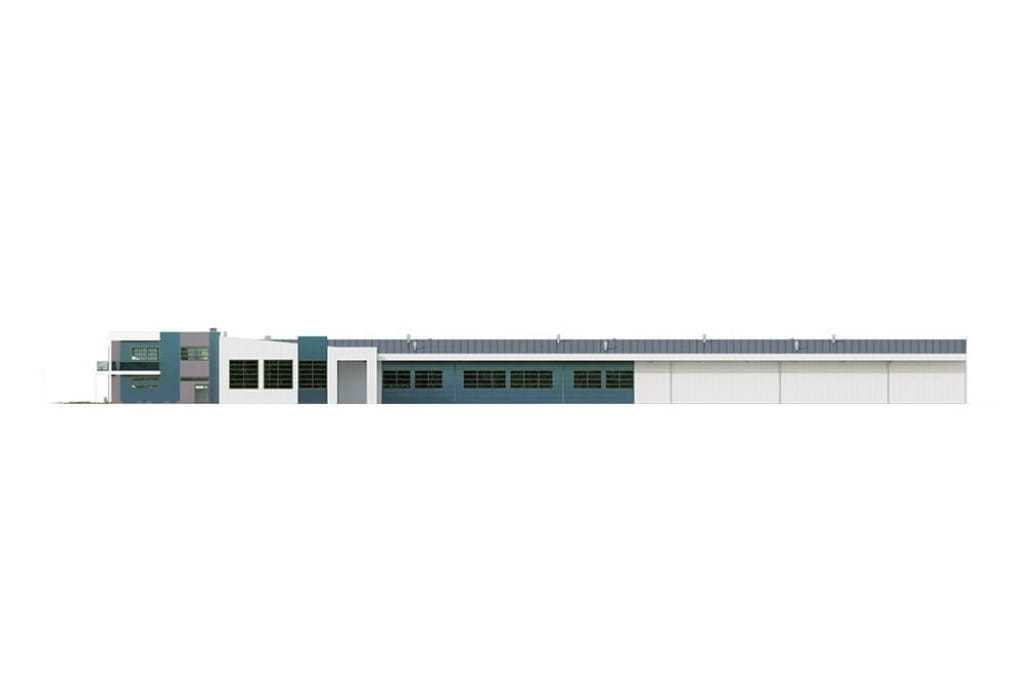

elewacja boczna
Projekt LK-117 - elewacja
elewacja boczna

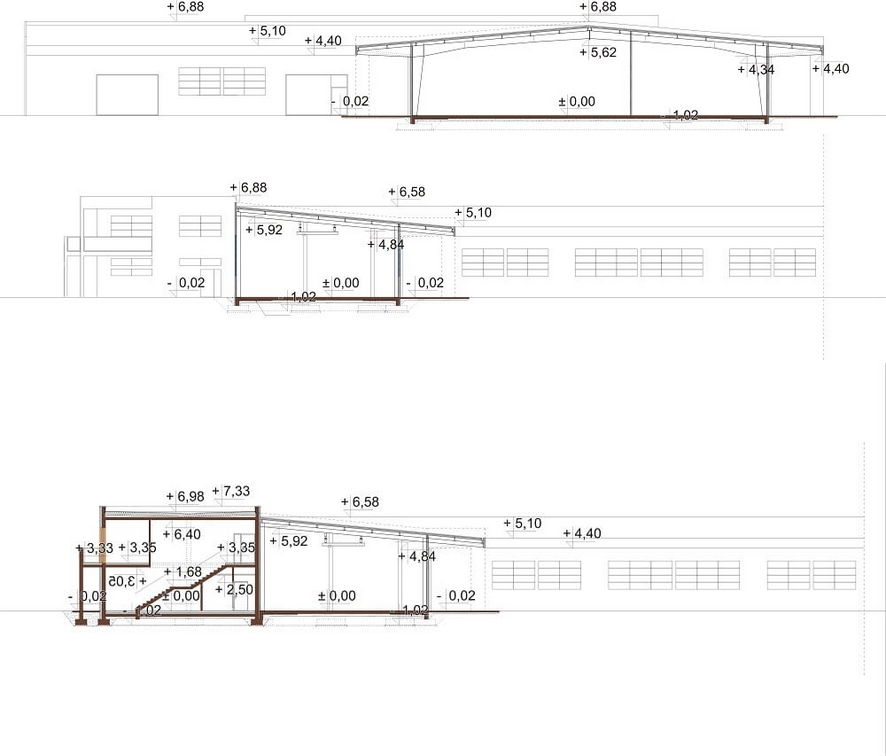

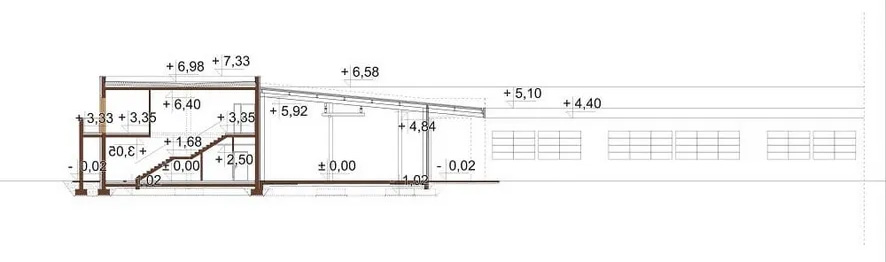

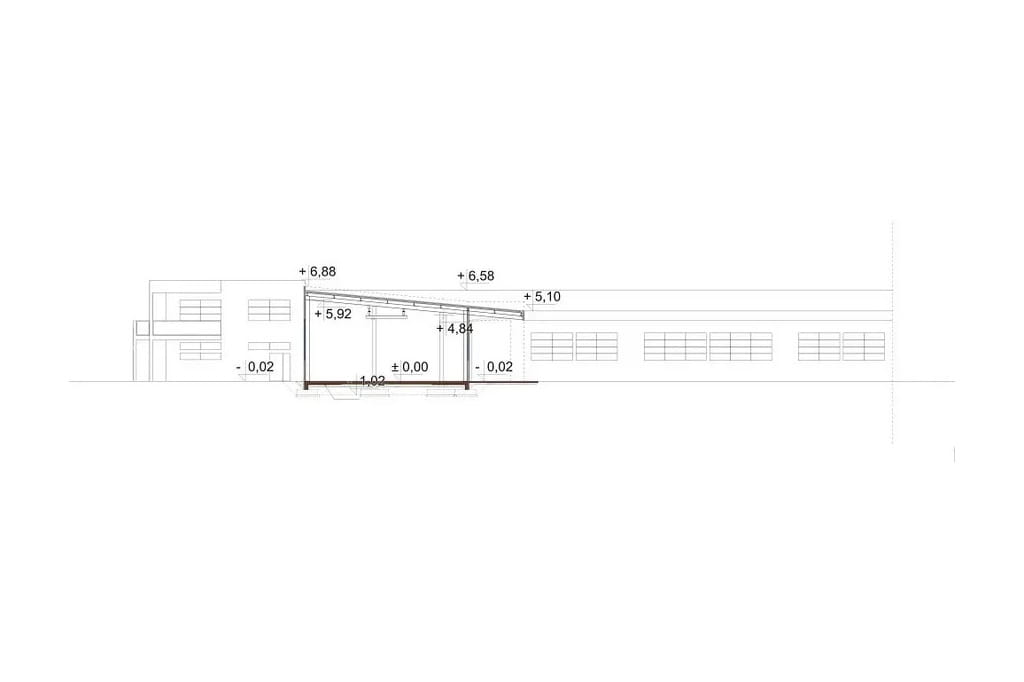

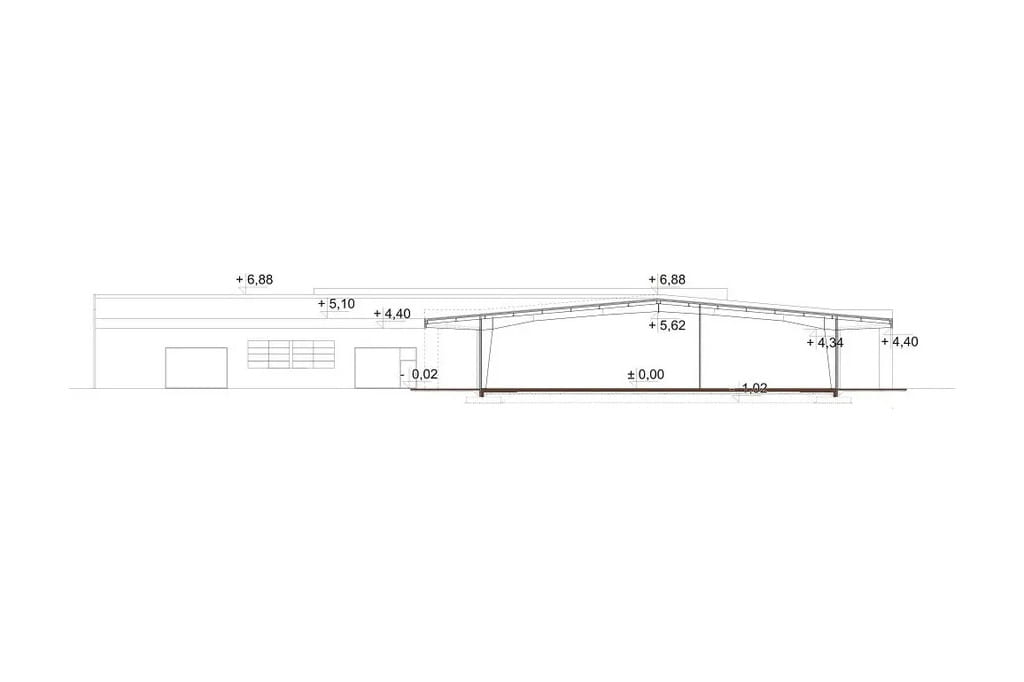

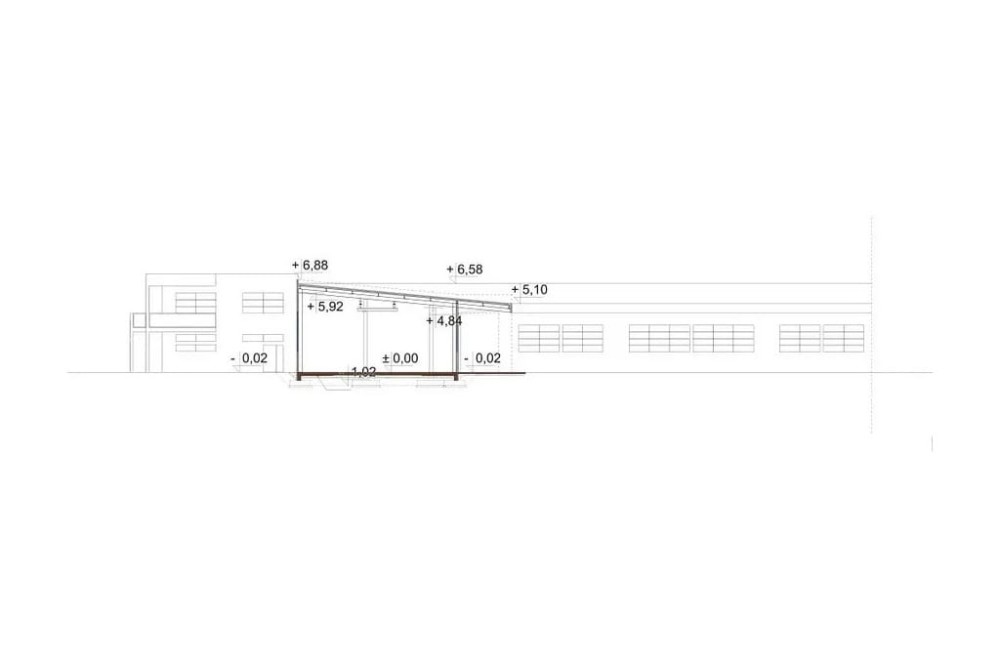

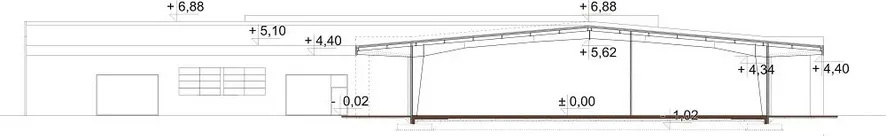

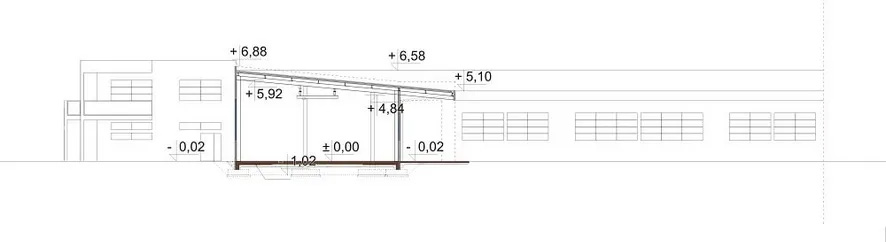

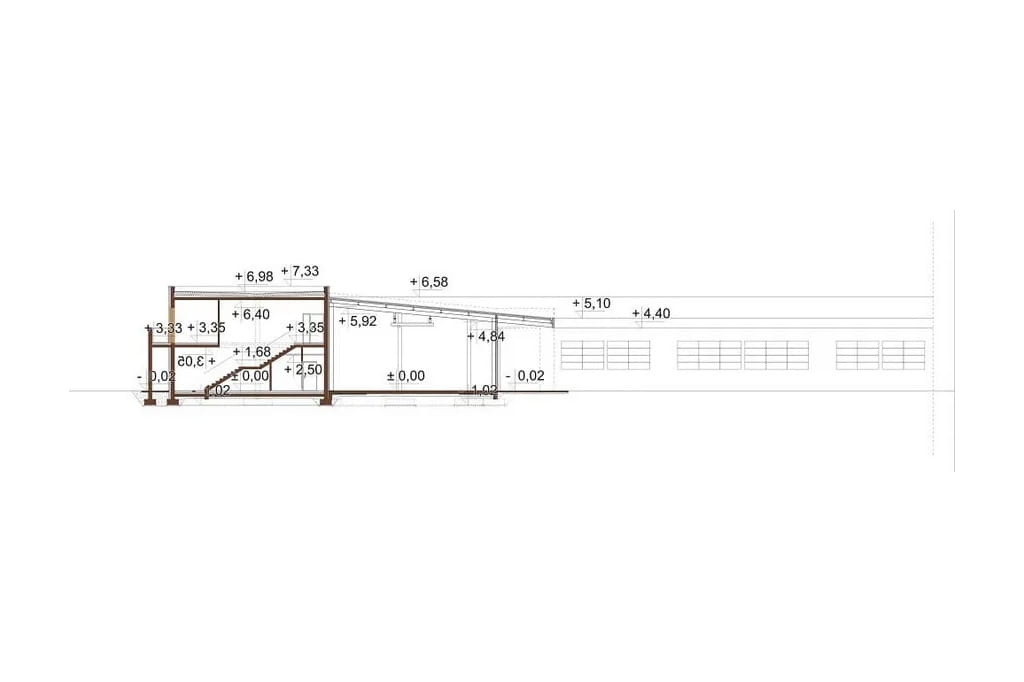

Przekrój



Projekt LK-117 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku produkcyjno - biurowego LK-117 - nie jest podpiwniczony i składa się z dwóch części: 1 część to dwukondygnacyjny budynek biurowy, 2 część to jednokondygnacyjna hala produkcyjna.
Część biurowa - przykryta stropodachem o spadku 1,8 - 2,5%. W tej części budynku przewiduje się około 20 - 25 pracowników biurowych.
Część produkcyjna - przykryta dachem dwuspadowym o symetrycznym nachyleniu połaci 5%. W części produkcyjnej przewiduje się około 50 pracowników.

Technologia: tradycyjna
Ściany zewnętrzne:
część biurowa: bloczki silka 24cm, styropian 16cm, tynk zewnętrzny
część produkcyjna: płyta warstwowa z rdzeniem poliuretanowym 12cm, konstrukcja stalowa wg projektu konstrukcji.
Strop w budynku: żelbetowy
Ogrzewanie:
część biurowa: kocioł gazowy
część produkcyjna: aparaty grzewczo - wentylacyjne gazowe
Wentylacja:
część biurowa: wentylacja nawiewno - wywiewna z rekuperatorem
część produkcyjna: grawitacyjna
Pokrycie dachu:
część biurowa: stropodach
część produkcyjna: dachowa płyta warstwowa
Program:
parter: wiatrołap, pomieszczenie porządkowe, 3 pokoje biurowe, WC damskie/dla niepełnosprawnych, WC męskie, pomieszczenia higieniczno - sanitarne, kotłownia, 3 pomieszczenia produkcyjne
piętro: korytarz, 4 pokoje biurowe, pomieszczenie socjalne, WC męskie, WC damskie, 2 powierzchnie użytkowe pomocnicze.




ZOBACZ PODOBNE PROJEKTY:

LK-154

 Powierzchnia zabudowy: 2623.20 m²
Powierzchnia użytkowa: 2586.84 m²
Kubatura: 14817.00 m³
Szerokość działki: 63.47 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 29
Kąt nachylenia dachu: 1.8 - 5
Pokój na parterze: Nie
Wysokość budynku: 7.35 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 63.14 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

6 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłownią na gaz, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projekt wykonawczy instalacji sanitarnej
  • projektowana charakterystyka energetyczna budynku
  • przedmiar + zestawienie materiałów budowlanych
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
