Projekt domu

Budynek wielorodzinny
Kod: L-6496 B (DP)
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 000 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 657.19 m²

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

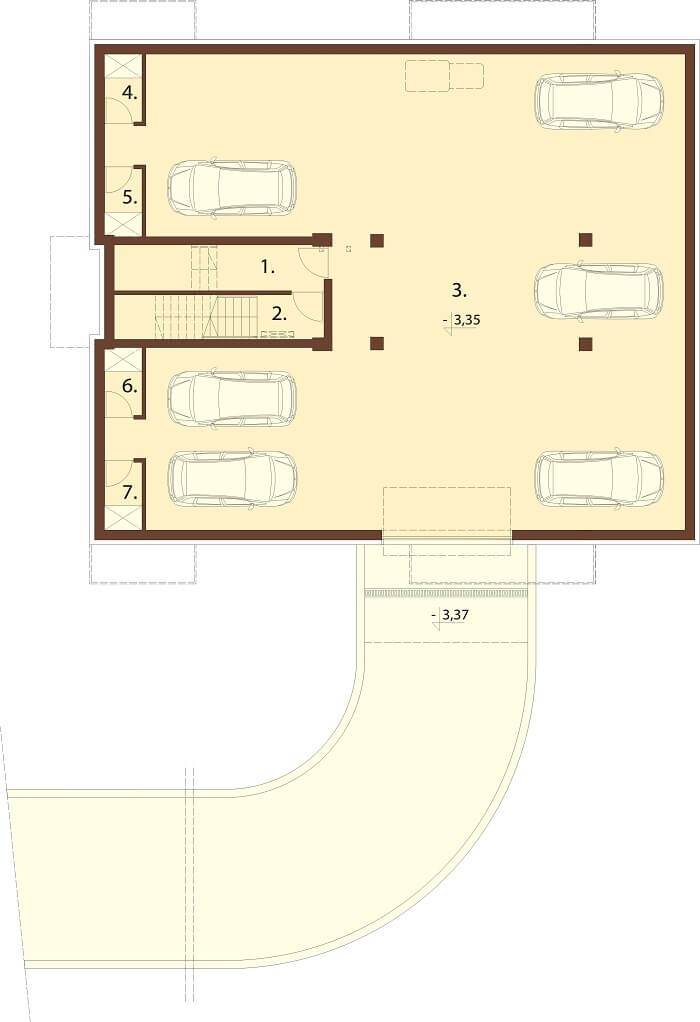

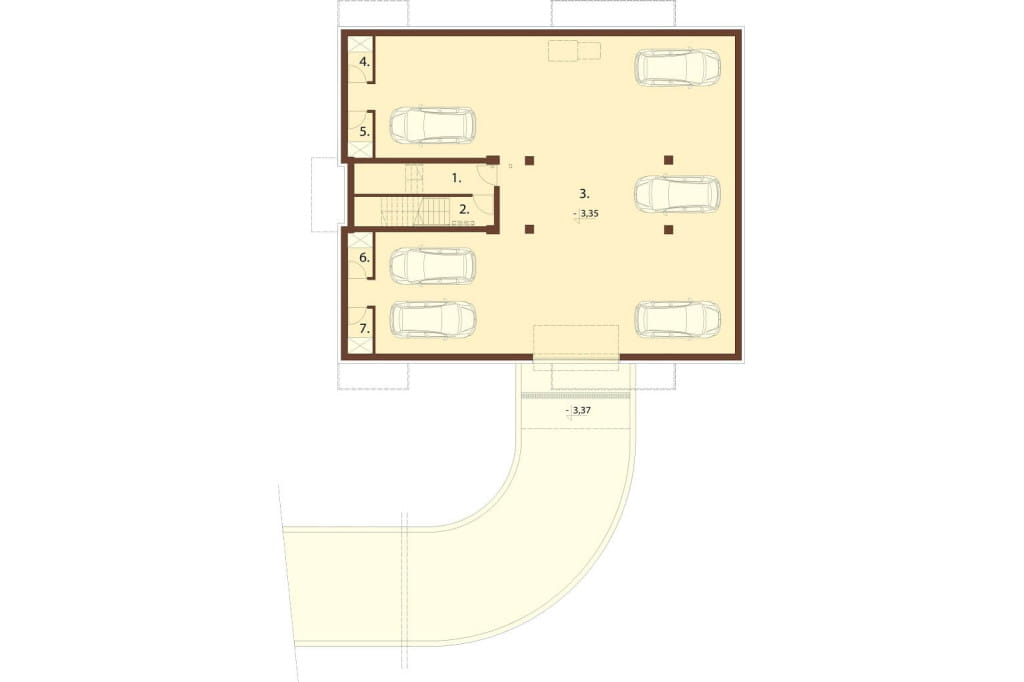

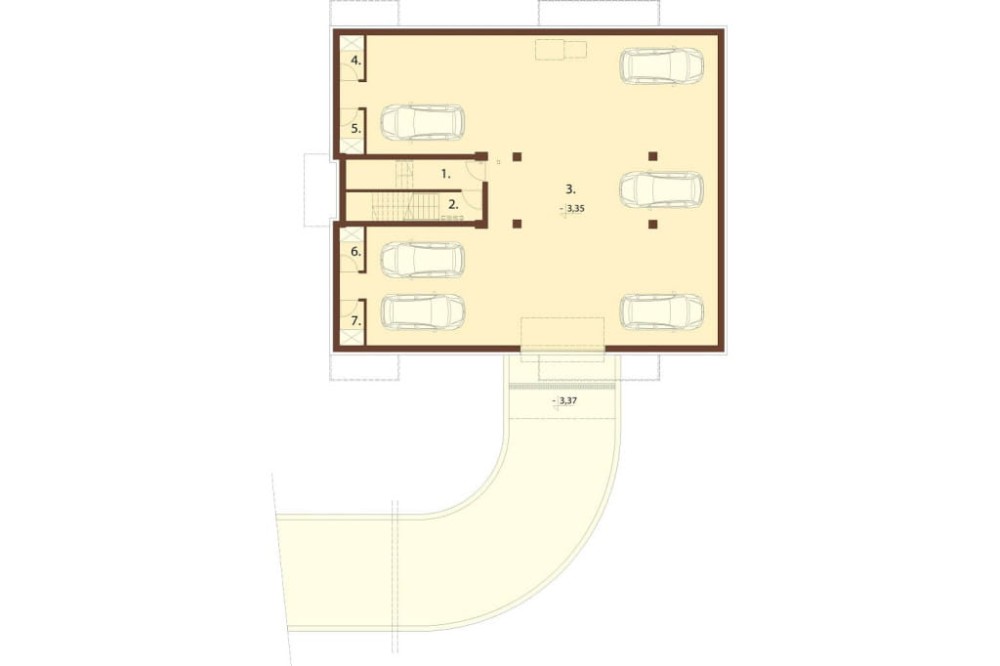

Rzut piwnicy



Projekt domu L-6496 B (DP) - rzut

PIWNICA: 249,58 m2

1. Przedsionek 8,75 m2
2. Klatka schodowa 8,49 m2
3. Garaż 223,34 m2
4. Komórka lokatorska 2,26 m2
5. Komórka lokatorska 2,24 m2
6. Komórka lokatorska 2,24 m2
7. Komórka lokatorska 2,26 m2

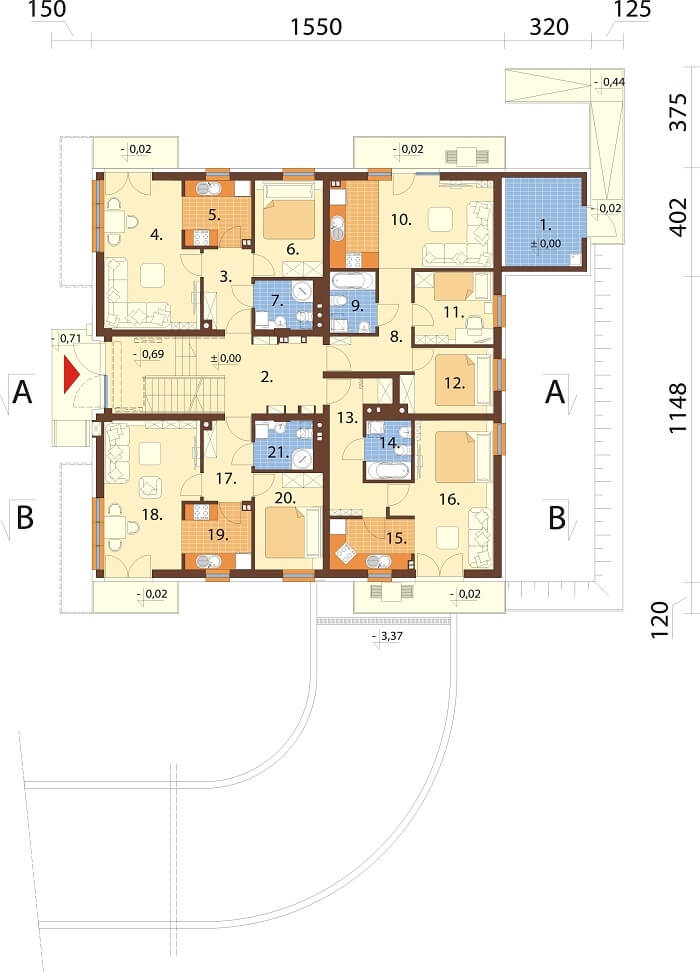

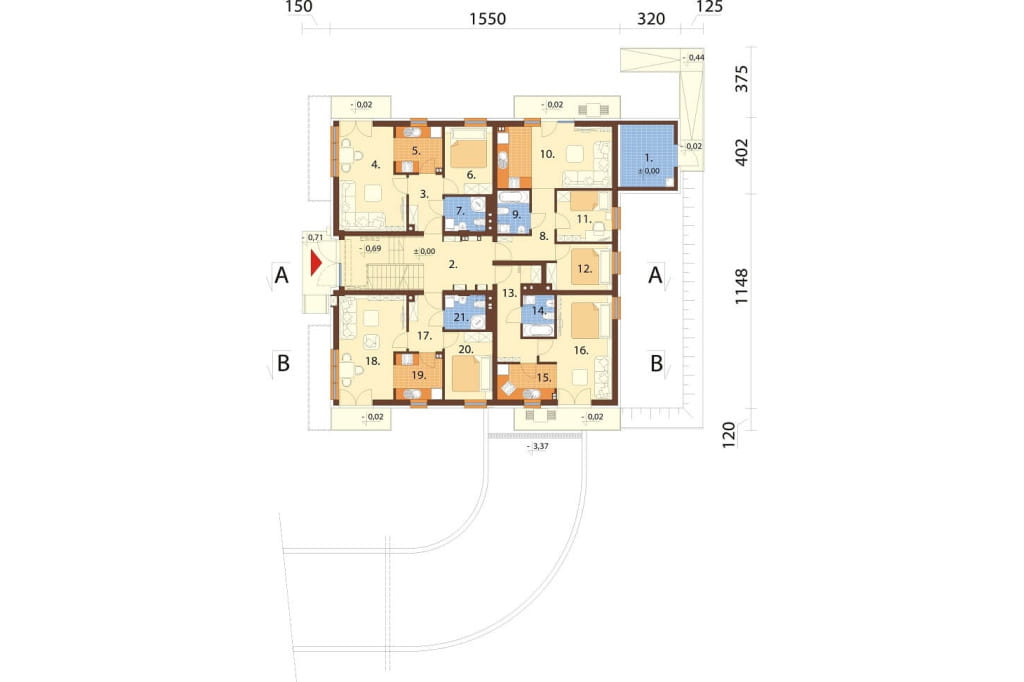

Rzut parteru



Projekt domu L-6496 B (DP) - rzut

PARTER: 191,17 m2
1. Śmietnik 9,30 m2
2. Klatka schodowa 17,20 m2

Mieszkanie I: 41,87 m2
3. P. pokój 5,12 m2
4. Pokój dzienny 18,03 m2
5. Kuchnia 5,85 m2
6. Pokój 9,02 m2
7. Łazienka 3,85 m2

Mieszkanie II: 46,15 m2
8. P. pokój 6,88 m2
9. Łazienka 3,82 m2
10. P. dzienny / aneks kuchenny 19,79 m2
11. Pokój 7,86 m2
12. Pokój 7,80 m2

Mieszkanie III: 34,78 m2
13. P. pokój 8,24 m2
14. Łazienka 3,63 m2
15. Kuchnia 5,56 m2
16. Pokój dzienny 17,35 m2

Mieszkanie IV: 41,87 m2
17. P. pokój 5,12 m2
18. Pokój dzienny 18,03 m2
19. Kuchnia 5,85 m2
20. Pokój 9,02 m2
21. Łazienka 3,85 m2

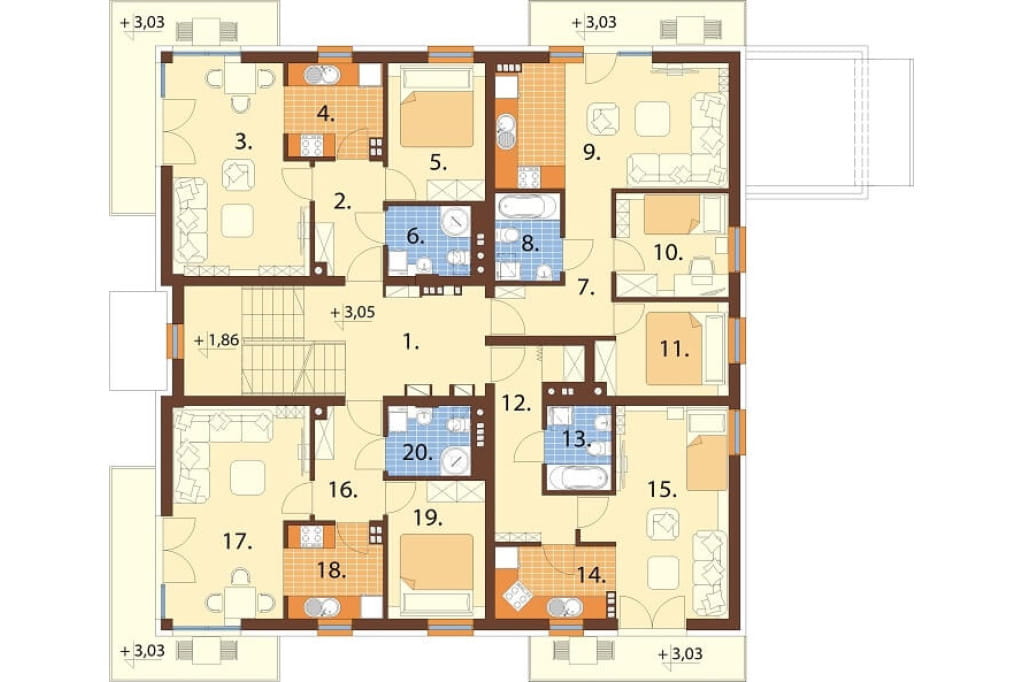

Rzut I piętra



Projekt domu L-6496 B (DP) - rzut

I PIĘTRO: 182,05 m2
1. Klatka schodowa 17,50 m2

Mieszkanie I: 41,78 m2
2. P. pokój 5,12 m2
3. Pokój dzienny 18,03 m2
4. Kuchnia 5,76 m2
5. Pokój 9,02 m2
6. Łazienka 3,85 m2

Mieszkanie II: 46,08 m2
7. P. pokój 6,88 m2
8. Łazienka 3,82 m2
9. P. dzienny / aneks kuchenny 19,72 m2
10. Pokój 7,86 m2
11. Pokój 7,80 m2

Mieszkanie III: 34,91 m2
12. P. pokój 8,24 m2
13. Łazienka 3,63 m2
14. Kuchnia 5,69 m2
15. Pokój dzienny 17,35 m2

Mieszkanie IV: 41,78 m2
16. P. pokój 5,12 m2
17. Pokój dzienny 18,03 m2
18. Kuchnia 5,76 m2
19. Pokój 9,02 m2
20. Łazienka 3,85 m2

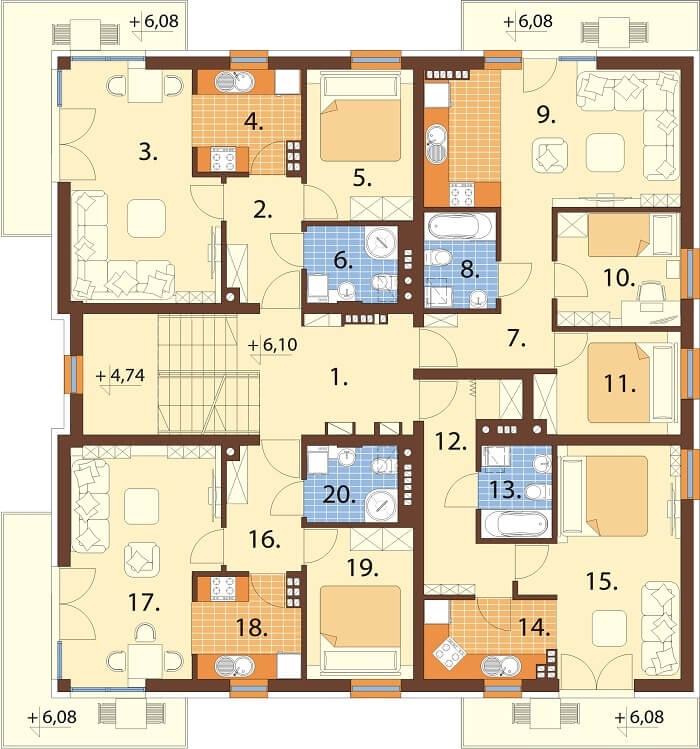

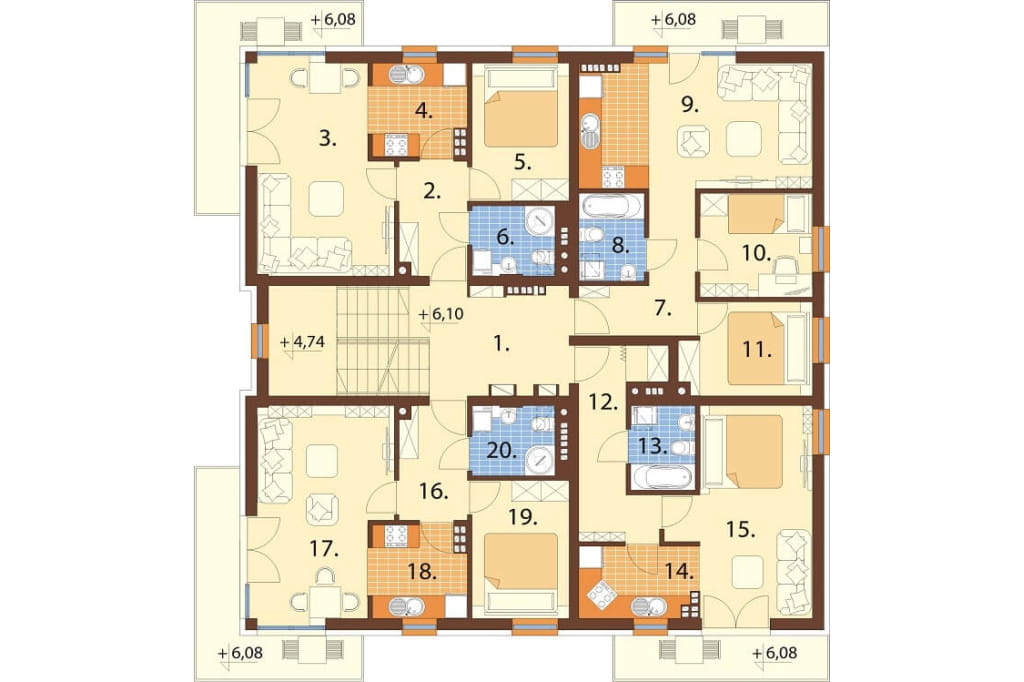

Rzut II piętra



Projekt domu L-6496 B (DP) - rzut

II PIĘTRO: 182,11 m2
1. Klatka schodowa 17,95 m2

Mieszkanie I: 41,69 m2
2. P. pokój 5,12 m2
3. Pokój dzienny 18,03 m2
4. Kuchnia 5,67 m2
5. Pokój 9,02 m2
6. Łazienka 3,85 m2

Mieszkanie II: 45,99 m2
7. P. pokój 6,88 m2
8. Łazienka 3,82 m2
9. P. dzienny / aneks kuchenny 19,63 m2
10. Pokój 7,86 m2
11. Pokój 7,80 m2

Mieszkanie III: 34,79 m2
12. P. pokój 8,24 m2
13. Łazienka 3,63 m2
14. Kuchnia 5,57 m2
15. Pokój dzienny 17,35 m2

Mieszkanie IV: 41,69 m2
16. P. pokój 5,12 m2
17. Pokój dzienny 18,03 m2
18. Kuchnia 5,67 m2
19. Pokój 9,02 m2
20. Łazienka 3,85 m2

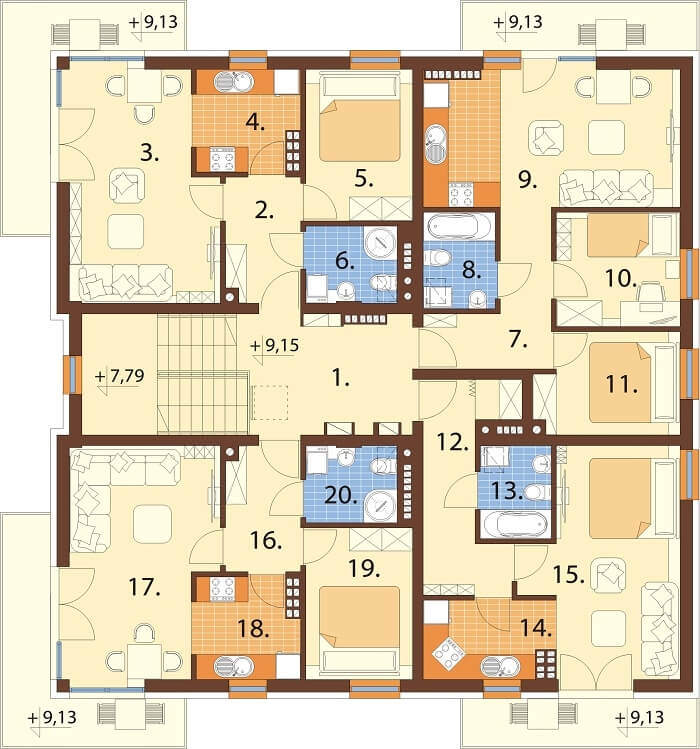

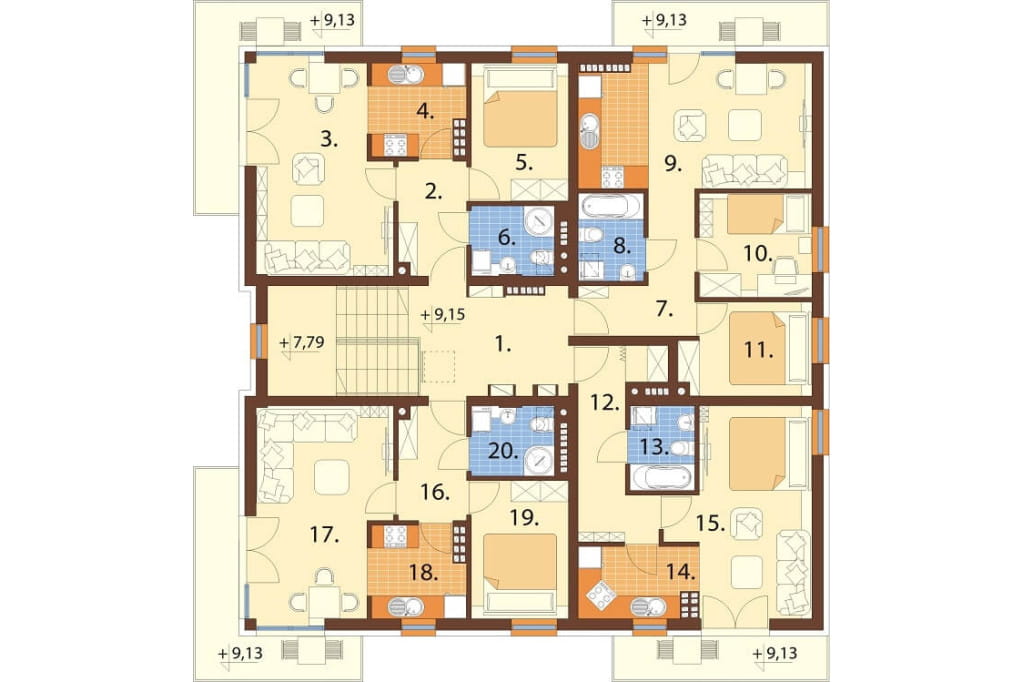

Rzut III piętra



Projekt domu L-6496 B (DP) - rzut

III PIĘTRO: 182,09 m2
1. Klatka schodowa 18,28 m2

Mieszkanie I: 41,60 m2
2. P. pokój 5,12 m2
3. Pokój dzienny 18,03 m2
4. Kuchnia 5,58 m2
5. Pokój 9,02 m2
6. Łazienka 3,85 m2

Mieszkanie II: 45,91 m2
7. P. pokój 6,88 m2
8. Łazienka 3,82 m2
9. P. dzienny / aneks kuchenny 19,55 m2
10. Pokój 7,86 m2
11. Pokój 7,80 m2

Mieszkanie III: 34,70 m2
12. P. pokój 8,24 m2
13. Łazienka 3,63 m2
14. Kuchnia 5,48 m2
15. Pokój dzienny 17,35 m2

Mieszkanie IV: 41,60 m2
16. P. pokój 5,12 m2
17. Pokój dzienny 18,03 m2
18. Kuchnia 5,58 m2
19. Pokój 9,02 m2
20. Łazienka 3,85 m2

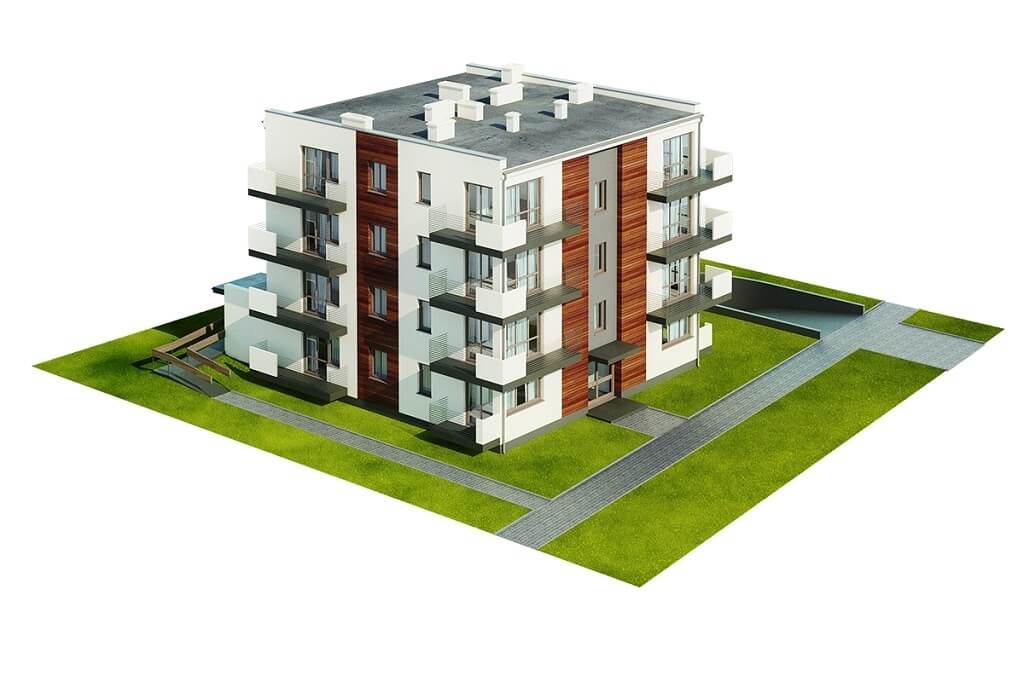

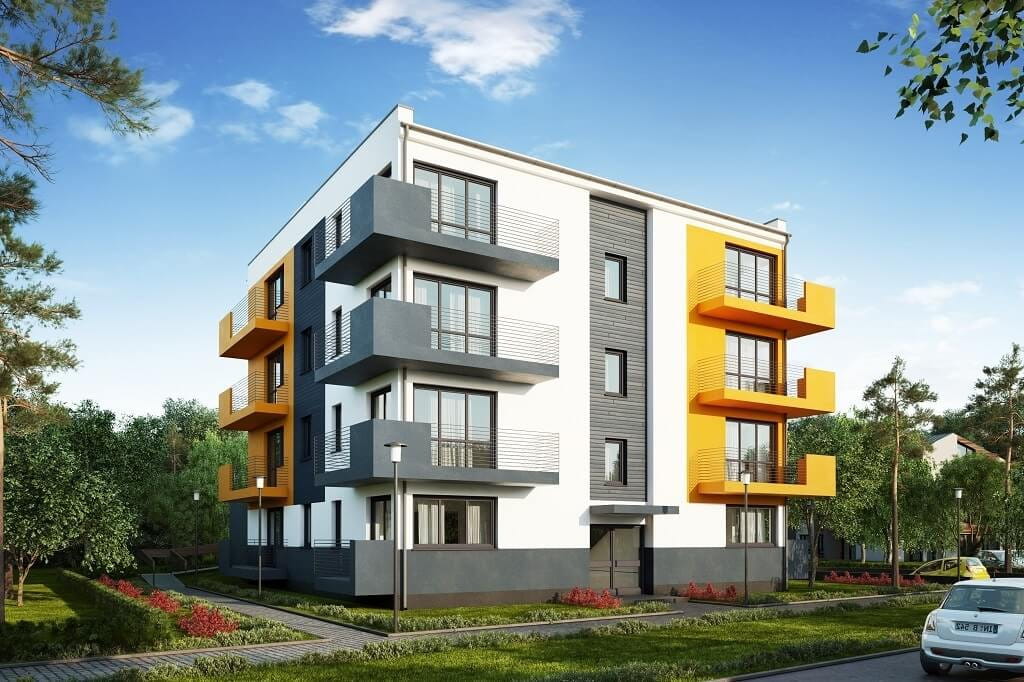

Model



Projekt domu L-6496 B (DP) - model

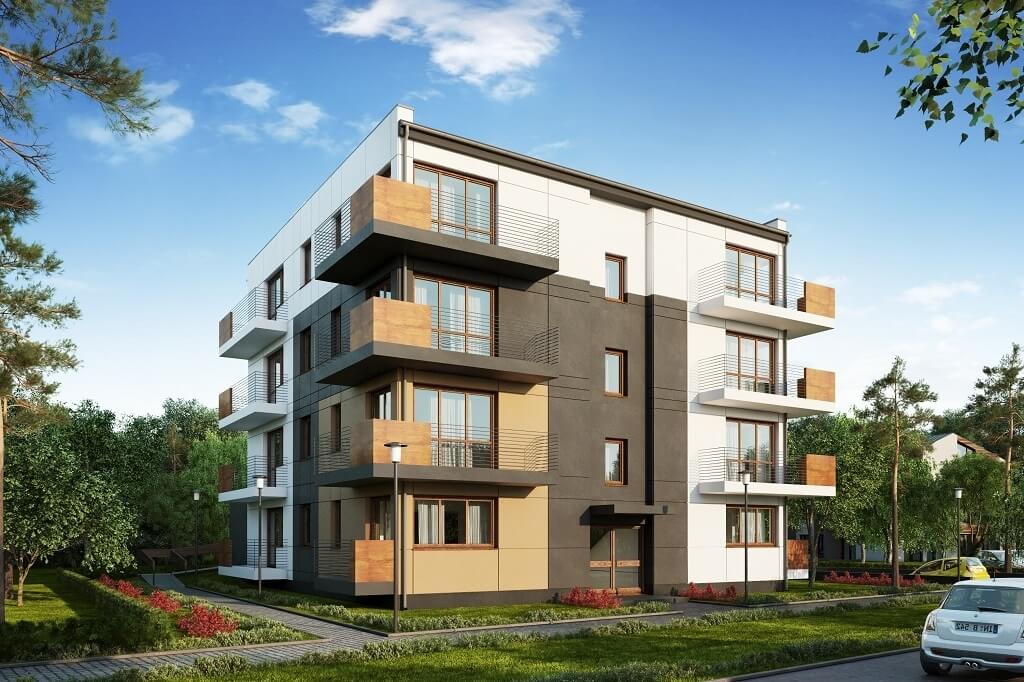

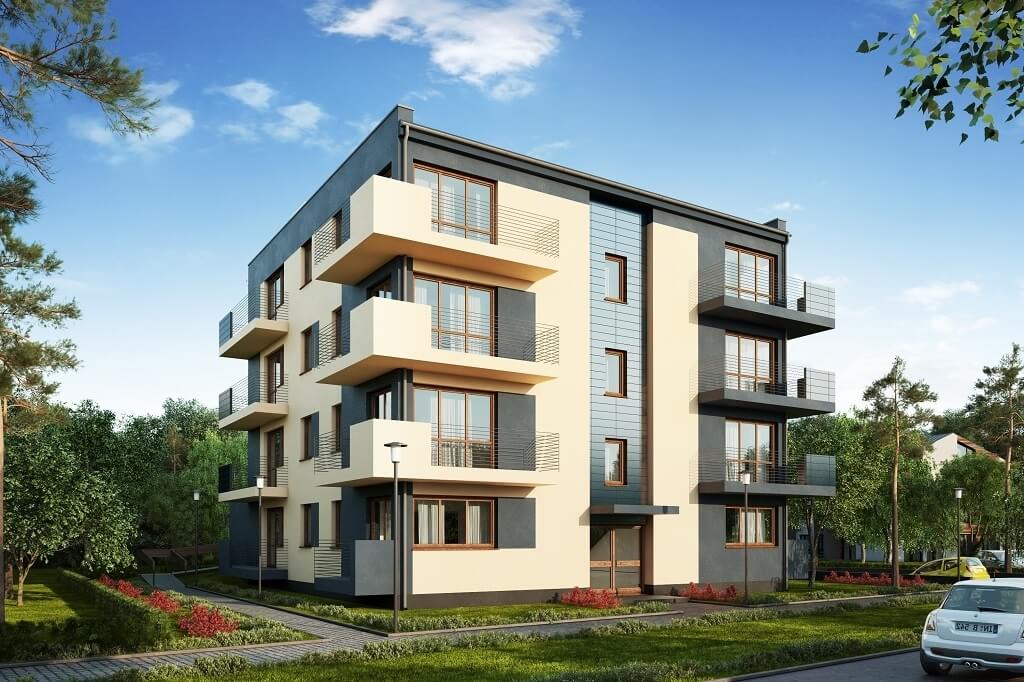

Elewacje



Projekt domu L-6496 B (DP) - elewacja

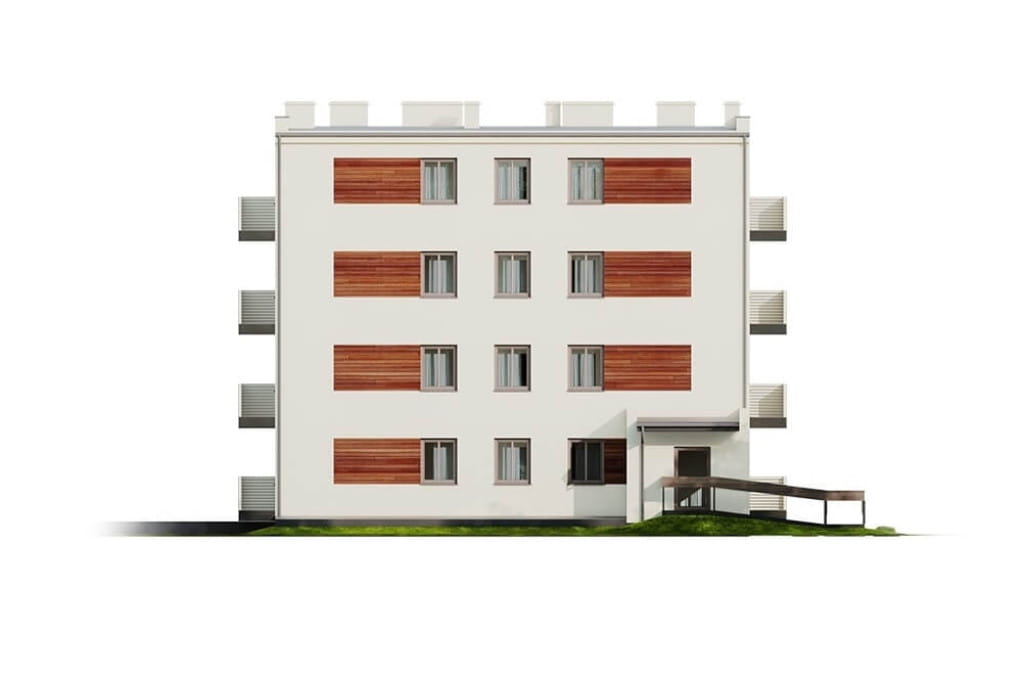

elewacja ogrodowa
Projekt domu L-6496 B (DP) - elewacja

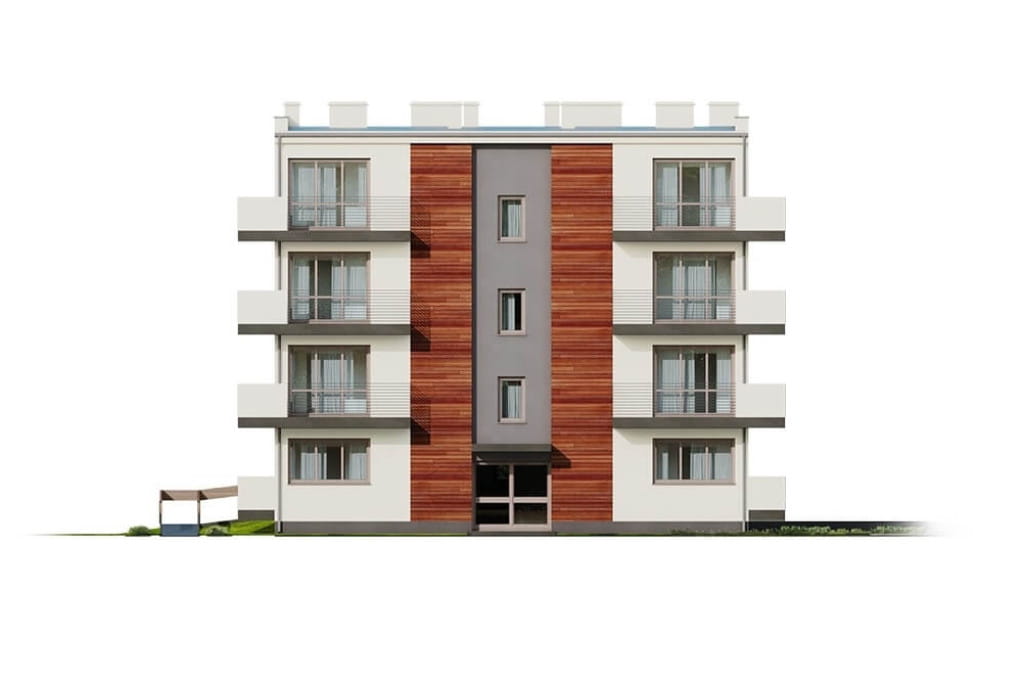

elewacja frontowa
Projekt domu L-6496 B (DP) - elewacja

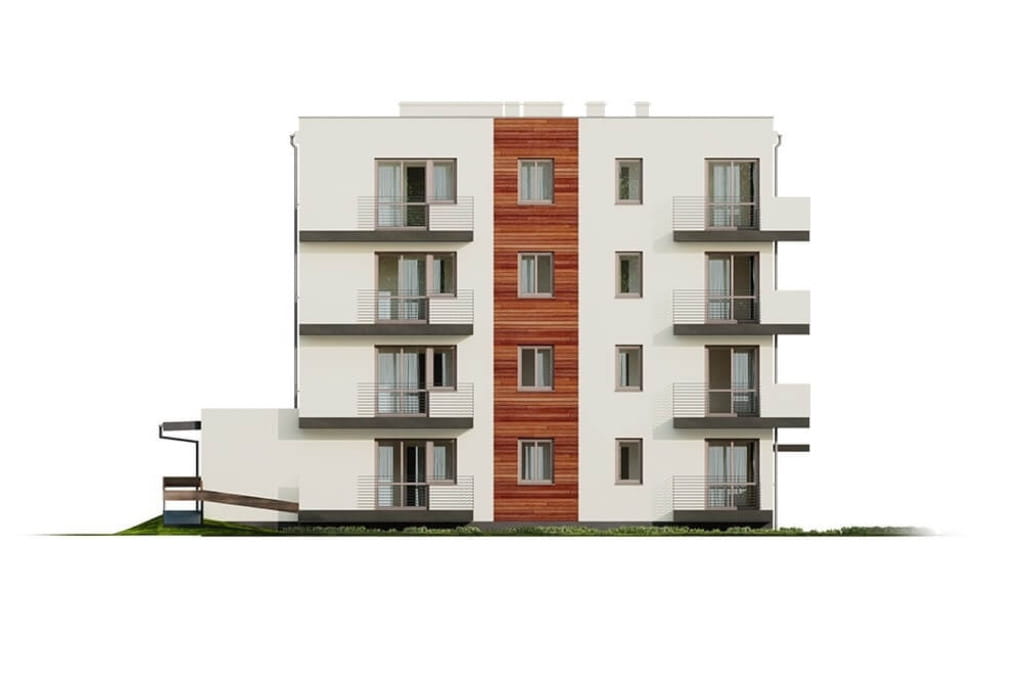

elewacja boczna
Projekt domu L-6496 B (DP) - elewacja

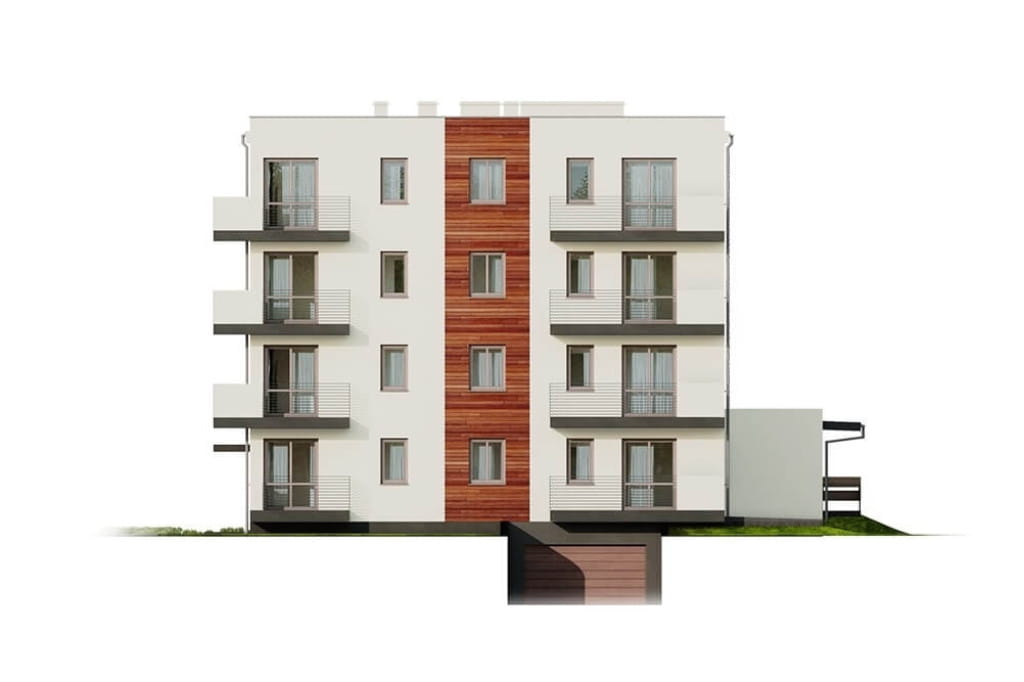

elewacja boczna

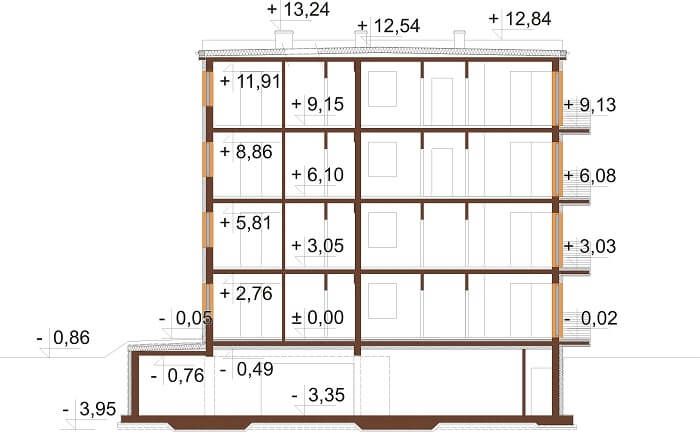

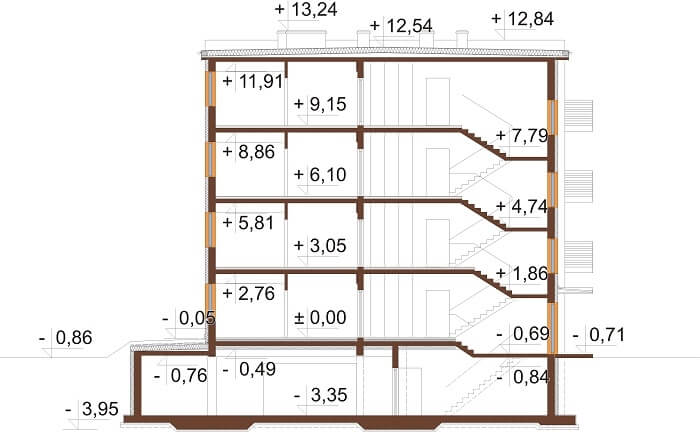

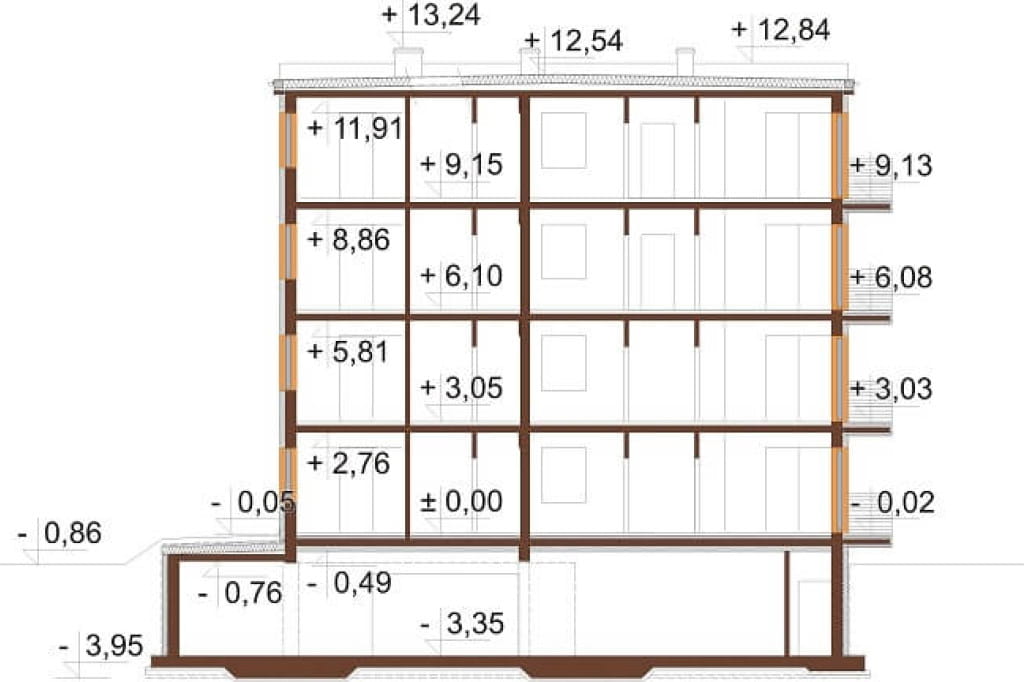

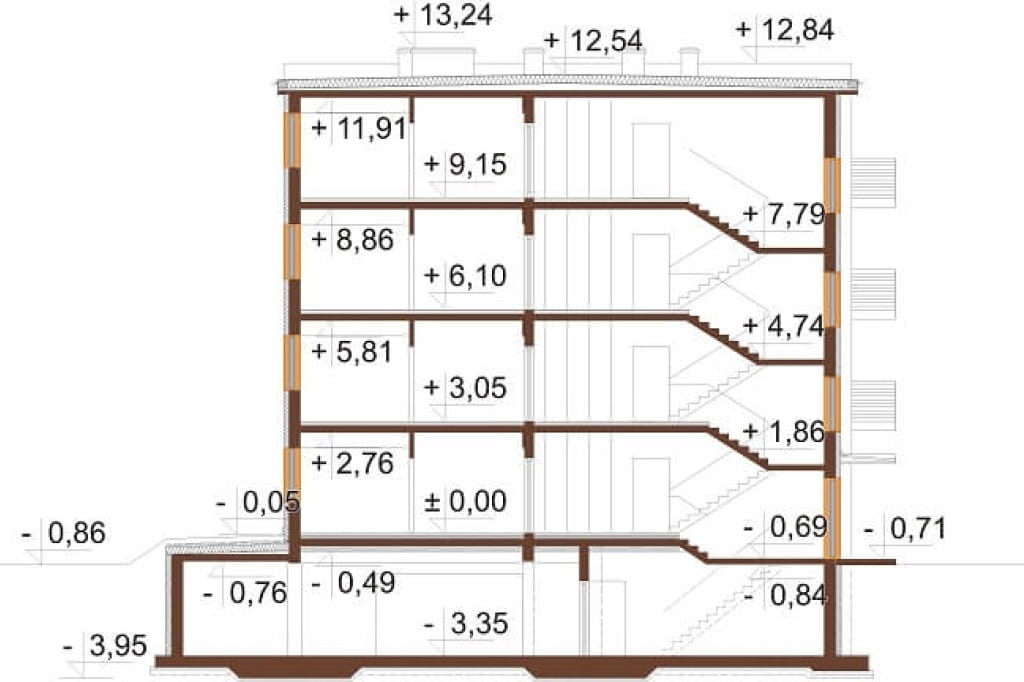

Przekrój



Projekt domu L-6496 B (DP) - przekrój Projekt domu L-6496 B (DP) - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego L-6496 B (DP) - jest podpiwniczony i posiada 4 kondygnacje nadziemne. W obiekcie zaprojektowano 16 lokali mieszkalnych. Podstawowa bryła budynku jest przykryta stropodachem o nachyleniu 2%.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30cm, styropian 15cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Ogrzewanie: kotły gazowe dwufunkcyjne z zamkniętą komorą spalania, zamontowane w łazience każdego mieszkania
Pokrycie dachu: stropodach
W projekcie przewiodziano instalację fotowoltaiczną o mocy 6 kWp do produkcji energii na potrzeby zasilania ogrzewania klatki schodowej oraz układów pomocnicznych do co i cwu.

Program:
piwnica: klatka schodowa, przedsionek pożarowy, 4 komórki lokatorskie oraz garaż z 8 wydzielonymi stanowiskami parkingowymi
parter: wiatrołap, korytarz z klatką schodową oraz 4 lokale mieszkalne o powierzchniach użytkowych: 2 x 41,87m2, 46,15m2 oraz 34,78m2
I piętro: korytarz z klatką schodową oraz 4 lokale mieszkalne o powierzchniach użytkowych: 2 x 41,78m2, 46,08m2 oraz 34,91m2
II piętro: korytarz z klatką schodową oraz 4 lokale mieszkalne o powierzchniach użytkowych: 2 x 41,69m2, 45,99m2 oraz 34,79m2
III piętro: korytarz z klatką schodową oraz 4 lokale mieszkalne o powierzchniach użytkowych: 2 x 41,60m2, 47,91m2 oraz 34,70m2

 Powierzchnia zabudowy: 252.33 m²
Powierzchnia użytkowa: 987.00 m²
Kubatura: 3902.70 m³
Szerokość działki: 23.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 5
Liczba pomieszczeń: 81
Kąt nachylenia dachu: 2
Ilość pokoi: 16
Pokój na parterze: Tak
Wysokość budynku: 13.70 m
Rodzaj ogrzewania: kotły gazowe dwufunkcyjne z zamkniętą komorą spalania, zamontowane w łazience każdego mieszkania
Wskaźnik energii pierwotnej: 60.96 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: garaż wielostanowiskowy
Piwnica: podpiwniczony
Poddasze: piętro
Typ: komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. wentylacja)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna budynku
  • zestawienie materiałów budowlanych
  • zgoda na zmiany w projekcie

ZOBACZ PODOBNE PROJEKTY





Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Szanowni Państwo, podzielcie się swoją opinią o naszej firmie w googlach lub na facebooku i przyślijcie nam informację o jej umieszczeniu a otrzymacie całkowicie za darmo pakiet bezpłatnych dodatków. Informacje o umieszczeniu prosimy przesyłać na adres gratisy@kbprojekt.pl



  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zgoda na wszelkie zmiany i adaptacje

zobacz więcej
Forum zobacz wszystkie tematy związane z tym projektem
Ostatnio dodane:
11.09.2022 13:10Witam , czy istnieje mozliwosc zakupu tego projektu Budynek wielorodzinny Kod: L-6496 B (DP) bez garazy i 4 pietra tak aby wysokosc wynosila max 10m ?...
12.09.2022 14:54 Dzień dobry, możemy przygotować taką wersję projektu. W sprawie wyceny prosimy o kontakt na biuro@kbprojekt.pl lub 535261161. Może Pan również kupić projekt...
12.04.2022 23:19jaki jest metraż ścian działowych?
13.04.2022 09:21 Dzień dobry, powierzchnia ścian działowych wynosi 680,04 m2. Pozdrawiamy!
10.04.2022 19:39Jaka cena budowy do stanu deweloperskiego
11.04.2022 09:43 Dzień dobry, w związku z ciągle zmieniającymi się cenami materiałów na rynku nie podajemy szacunkowych kosztów budowy. Pozdrawiamy!
16.11.2018 18:46Dobry wieczór , czy jest możliwość umiejscowienia w projekcie windy ? Prosiłbym również o orientacyjny plan posadowienia na działce , rezygnowałbym ze...
19.11.2018 12:04 Windę oczywiście można wprowadzić. Trzeba wykroić część jednego z mieszkań aby wygospodarować miejsce na szyb windowy. Taką zmianę można wprowadzić zarówno...
