Projekt

Budynek zakładu opiekuńczo - leczniczego (ZOL)
Kod: K-109
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 6 000 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

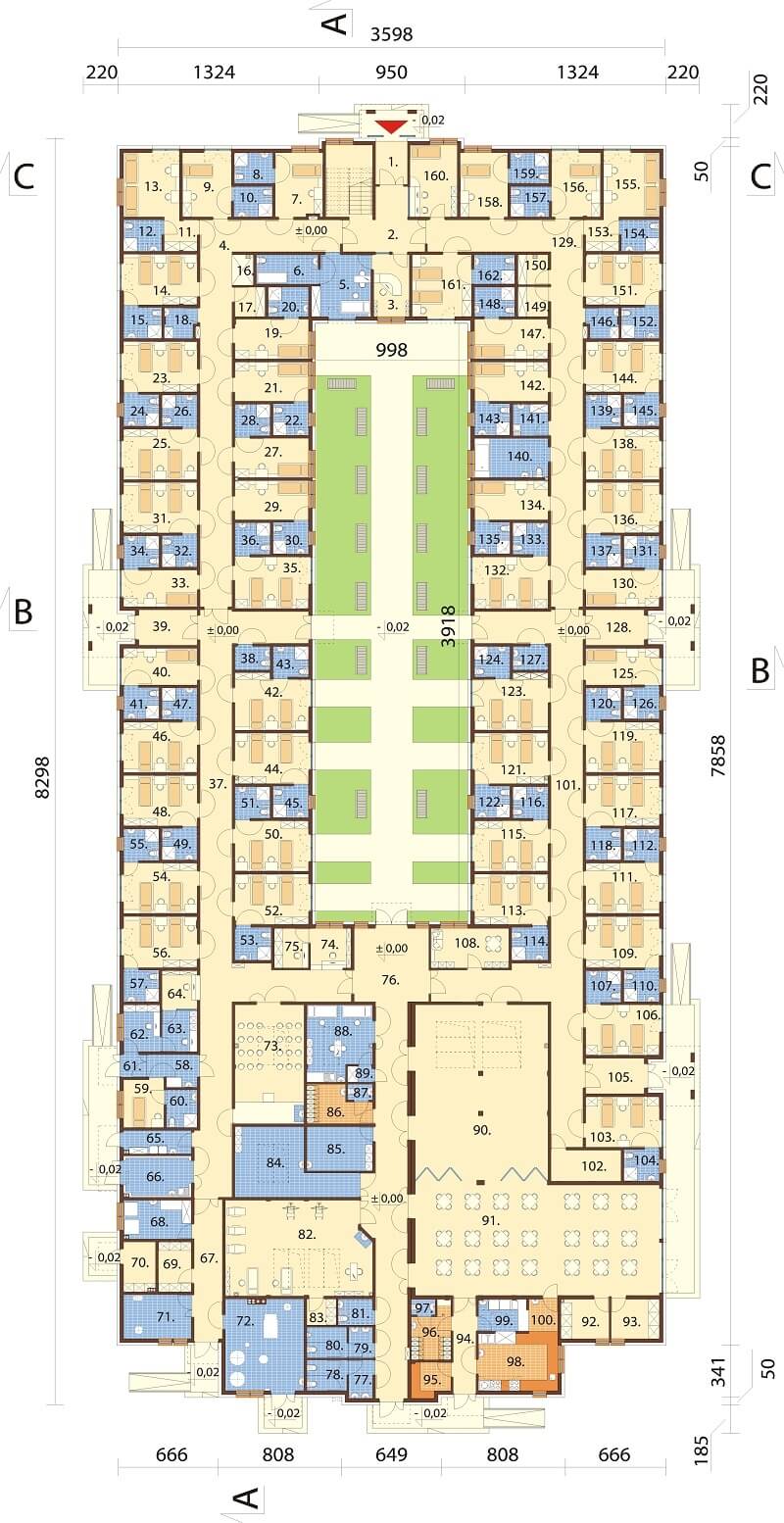

Rzut parteru



Projekt K-109 - rzut

PARTER: 2107,33 m2

1. Wiatrołap 5,76 m2
2. Hall + kl. schodowa 30,13 m2
3. Recepcja 9,26 m2
4. Korytarz 66,75 m2
5. Izba przyjęć 14,31 m2
6. Łazienka 7,66 m2
7. Dyżurka lekarska 12,70 m2
8. Łazienka 4,91 m2
9. Pokój 1 osobowy 13,29 m2
10. Łazienka 4,91 m2
11. Przedsionek 4,28 m2
12. Łazienka 5,01 m2
13. Pokój 2 osobowy 15,17 m2
14. Pokój 2 osobowy 15,73 m2
15. Łazienka 4,97 m2
16. Szafa gospodarcza 2,57 m2
17. Pom. na bieliznę brudną 3,73 m2
18. Brudownik 3,92 m2
19. Pokój 1 osobowy 12,33 m2
20. Łazienka 4,97 m2
21. Pokój 1 osobowy 12,21 m2
22. Łazienka 4,69 m2
23. Pokój 2 osobowy 15,71 m2
24. Łazienka 4,69 m2
25. Pokój 2 osobowy 15,71 m2
26. Łazienka 4,65 m2
27. Pokój 1 osobowy 12,17 m2
28. Łazienka 4,65 m2
29. Pokój 1 osobowy 12,17 m2
30. Łazienka 4,69 m2
31. Pokój 2 osobowy 15,71 m2
32. Łazienka 4,65 m2
33. Pokój 1 osobowy 11,40 m2
34. Łazienka 4,69 m2
35. Pokój 2 osobowy 16,09 m2
36. Łazienka 4,65 m2
37. Korytarz 108,45 m2
38. WC 3,48 m2
39. Wiatrołap 8,71 m2
40. Pokój 1 osobowy 11,40 m2
41. Łazienka 4,69 m2
42. Pokój 2 osobowy 16,80 m2
43. Łazienka 4,54 m2
44. Pokój 2 osobowy 15,62 m2
45. Łazienka 4,69 m2
46. Pokój 2 osobowy 15,71 m2
47. Łazienka 4,65 m2
48. Pokój 2 osobowy 15,71 m2
49. Łazienka 4,65 m2
50. Pokój 2 osobowy 15,71 m2
51. Łazienka 4,65 m2
52. Pokój 2 osobowy 15,64 m2
53. Łazienka 5,00 m2
54. Pokój 2 osobowy 15,71 m2
55. Łazienka 4,69 m2
56. Pokój 2 osobowy 15,91 m2
57. Łazienka 4,69 m2
58. Śluza umywalkowa fartuchowa 5,99 m2
59. Izolatka 8,09 m2
60. Łazienka 4,86 m2
61. Wiatrołap 2,16 m2
62. Dział farmacji 7,15 m2
63. Punkt przygotowania laków 6,04 m2
64. Punkt wydawania leków 5,63 m2
65. Pom. na odpadki medyczne 6,54 m2
66. Postmorte 10,13 m2
67. Korytarz 16,52 m2
68. Pralnia podręczna 10,95 m2
69. Pom. gospodarcze 6,86 m2
70. Rozdzielnia elektryczna 6,54 m2
71. Hydrofornia 12,58 m2
72. Kotłownia 15,65 m2
73. Kaplica 34,81 m2
74. Dyżurka pielęgniarek 6,76 m2
75. Punkt przygotowania leków 5,68 m2
76. Korytarz 80,49 m2
77. Przedsionek 3,82 m2
78. WC damskie 5,14 m2
79. Przedsionek 3,05 m2
80. WC męskie 5,14 m2
81. WC dla niepełnosprawnych 3,74 m2
82. Rehabilitacja 57,73 m2
83. Mag. sprzętu rehabilitacyjnego 3,19 m2
84. Zabiegi elektromagnetyczne 26,20 m2
85. Zabiegi krioterapi 12,31 m2
86. Pom. socjalne rehabilitantów 8,89 m2
87. WC 1,62 m2
88. Gabinet zabiegowy 19,41 m2
89. Pom. na odpadki medyczne 1,62 m2
90. Świetlica 99,27 m2
91. Jadalnia 114,98 m2
92. Magazyn zasobów 7,96 m2
93. Magazyn zasobów 8,02 m2
94. Korytarz 8,70 m2
95. Punkt przyjęcia kateringu 5,44 m2
96. Pom. socjalne prac. kuchni 8,12 m2
97. WC 1,52 m2
98. Kuchnia 19,16 m2
99. Zmywalnia 6,40 m2
100. Rozdzielnia kelnerska 3,83 m2
101. Korytarz 100,16 m2
102. Wózkownia 9,13 m2
103. Pokój 2 osobowy 15,71 m2
104. Łazienka 4,67 m2
105. Wiatrołap 8,71 m2
106. Pokój 2 osobowy 15,71 m2
107. Łazienka 4,65 m2
108. Pokój opiekunek 13,01 m2
109. Pokój 2 osobowy 15,91 m2
110. Łazienka 4,69 m2
111. Pokój 2 osobowy 15,71 m2
112. Łazienka 4,69 m2
113. Pokój 2 osobowy 15,64 m2
114. Łazienka 5,00 m2
115. Pokój 2 osobowy 15,71 m2
116. Łazienka 4,65 m2
117. Pokój 2 osobowy 15,71 m2
118. Łazienka 4,65 m2
119. Pokój 2 osobowy 15,71 m2
120. Łazienka 4,65 m2
121. Pokój 2 osobowy 15,62 m2
122. Łazienka 4,69 m2
123. Pokój 2 osobowy 16,80 m2
124. Łazienka 4,54 m2
125. Pokój 1 osobowy 11,40 m2
126. Łazienka 4,69 m2
127. WC 3,48 m2
128. Wiatrołap 8,71 m2
129. Korytarz 68,80 m2
130. Pokój 1 osobowy 11,40 m2
131. Łazienka 4,69 m2
132. Pokój 2 osobowy 16,09 m2
133. Łazienka 4,65 m2
134. Pokój 1 osobowy 12,17 m2
135. Łazienka 4,69 m2
136. Pokój 2 osobowy 15,71 m2
137. Łazienka 4,65 m2
138. Pokój 2 osobowy 15,71 m2
139. Łazienka 4,65 m2
140. Łazienka 12,17 m2
141. Pom. dla osób sprzątających 4,65 m2
142. Pokój 1 osobowy 12,21 m2
143. Łazienka 4,69 m2
144. Pokój 2 osobowy 15,71 m2
145. Łazienka 4,69 m2
146. Brudownik 3,92 m2
147. Pokój 1 osobowy 12,33 m2
148. Łazienka 4,97 m2
149. Pom. na bieliznę czystą 3,79 m2
150. Pom. na bieliznę brudną 3,70 m2
151. Pokój 2 osobowy 15,75 m2
152. Łazienka 4,97 m2
153. Przedsionek 4,32 m2
154. Łazienka 5,01 m2
155. Pokój 2 osobowy 15,17 m2
156. Pokój 1 osobowy 13,27 m2
157. Łazienka 4,91 m2
158. Pokój 1 osobowy 12,91 m2
159. Łazienka 4,94 m2
160. Pokój opiekunek 14,36 m2
161. Pokój 2 osobowy 15,55 m2
162. Łazienka 5,02 m2
POWIĘKSZ RZUT

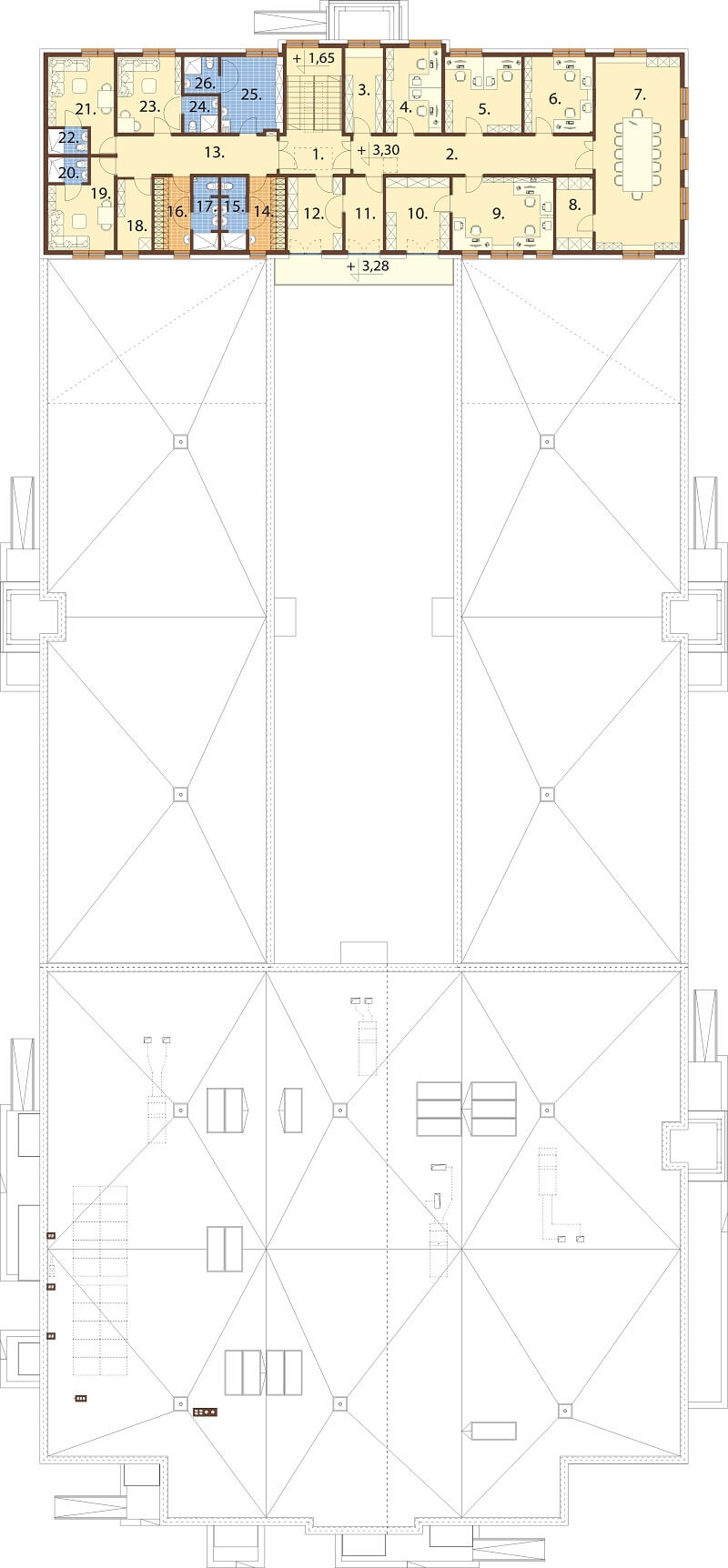

Rzut poddasza



Projekt K-109 - rzut

PODDASZE: 342,71 m2

1. Kl. schodowa 18,24 m2
2. Korytarz 27,31 m2
3. Pom. gospodarcze 9,68 m2
4. Biuro 14,32 m2
5. Biuro 17,63 m2
6. Biuro 15,71 m2
7. Pokój konferencyjny 49,90 m2
8. Magazyn zasobów 8,04 m2
9. Biuro 22,31 m2
10. Archiwum 14,14 m2
11. Pom. gospodarcze 8,30 m2
12. Pom. gospodarcze 12,13 m2
13. Korytarz 18,48 m2
14. Szatnia z węzłem sanitarnym 7,89 m2
15. Węzeł sanitarny 5,34 m2
16. Szatnia z węzłem sanitarnym 7,89 m2
17. Węzeł sanitarny 5,27 m2
18. Pom. gospodarcze 7,27 m2
19. Pokój socjalny - wypoczynkowy 15,00 m2
20. Łazienka 2,95 m2
21. Pokój socjalny - wypoczynkowy 15,83 m2
22. Łazienka 2,95 m2
23. Pokój socjalny - wypoczynkowy 14,67 m2
24. Łazienka 3,71 m2
25. Pokój osób sprzątających 14,04 m2
26. Łazienka 3,71 m2
POWIĘKSZ RZUT

Model



Projekt K-109 - model

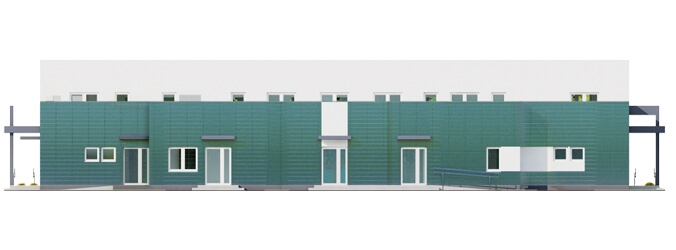

Elewacje



Projekt K-109 - elewacja
elewacja ogrodowa
Projekt K-109 - elewacja
elewacja frontowa
Projekt K-109 - elewacja
elewacja boczna
Projekt K-109 - elewacja
elewacja boczna

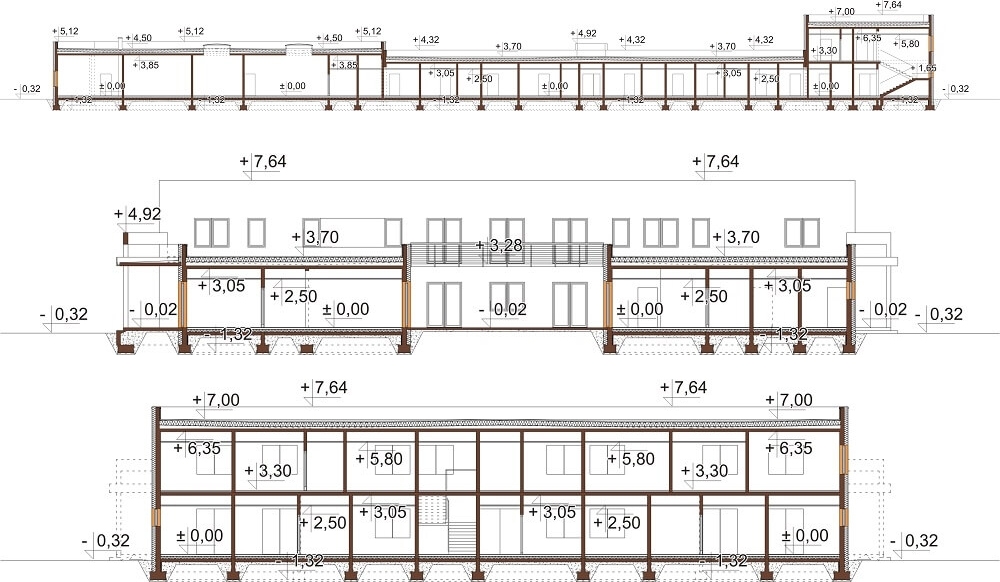

Przekrój



Projekt K-109 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku K-109 Zakład opiekuńczo - leczniczy ZOL

Budynek użyteczności publicznej pełniący funkcję zakładu opiekuńczo - leczniczego.
Budynek nie jest podpiwniczony i posiada dwie kondygnacje nadziemne: parter oraz I piętro.
Obiekt przystosowany jest dla osób niepełnosprawnych.
Przewidywane zatrudnienie - około 30 osób. Łączna liczba pacjentów w budynku wynosić będzie 74 osoby.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki silka 24 cm, styropian 20cm, tynk zewnętrzny
Kąt nachylenia dachu: 1,5% - 4,1% (stropodach)
Ogrzewanie: kotłowania na paliwo gazowe
Wentylacja: mechaniczna z odzyskiem ciepła
Program:
Parter: wiatrołap, hall z klatką schodową , recepcja, gabinet diagnostyczno zabiegowy, z łazienką, dyżurka lekarska z łazienką, szafa gospodarcza, 2 brodowniki, pomieszczenie na bieliznę czystą, pomieszczenie na bieliznę brudną, 2 WC ogólnodostępne, izolatka z łazienką, śluza umywalkowa fartuchowa, dział farmacji, punkt przygotowania leków, punkt wydawania leków, pomieszczenie na odpadki medyczne, postmorte, pralnia podręczna, pomieszczenie gospodarcze, rozdzielnia elektryczna, hydrofornia, kotłownia, kaplica, dyżurka pielęgniarek, WC damskie z przedsionkiem umywalkowym, WC męskie z przedsionkiem umywalkowym, pomieszczenie rehabilitacyjne, pomieszczenie na zabiegi krioterapii, pomieszczenie na zabiegi elektromagnetyczne, gabinet zabiegowy, świetlica, jadalnia, magazyn zasobów, punk przyjęcia kateringu, pomieszczenie socjalne dla pracowników kuchni z WC, kuchnia, zmywalnia, wydawalnia, 14 pokoi 1 osobowych z łazienkami, 20 pokoi 2 osobowych z łazienkami.
I piętro: klatka schodowa, korytarz 4 biura, pokój konferencyjny, 4 pomieszczenia gospodarcze, 2 pokoje socjalne dla pracowników z zapleczem sanitarnym, pokój wypoczynkowy, pomieszczenie osób sprzątających, 3 pokoje wypoczynkowe z łazienkami, archiwum.

 Powierzchnia zabudowy: 2516.10 m²
Powierzchnia użytkowa: 2450.04 m²
Kubatura: 12336.80 m³
Szerokość działki: 43.98 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 188
Kąt nachylenia dachu: 1,5% - 4,1%
Ilość pokoi: 46
Pokój na parterze: Tak
Wysokość budynku: 7.96 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 94.50 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt budynku usługowego, projekt sanatorium, sanatorium, dom opieki, projekt domu opieki, Zakład Opieki Leczniczej , ZOL, projekt Zakładu Opieki Leczniczej , Projekt ZOL, Placówka badawczo diagnostyczna
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 6 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem na paliwo gazowe, instalacja solarna, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna budynku
  • kosztorys inwestorski
  • zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
