Projekt domu

BUDYNEK WIELORODZINNY
Kod: DM-6670
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY ZDJĘCIA
Z BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 800 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 1136.65 m²

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

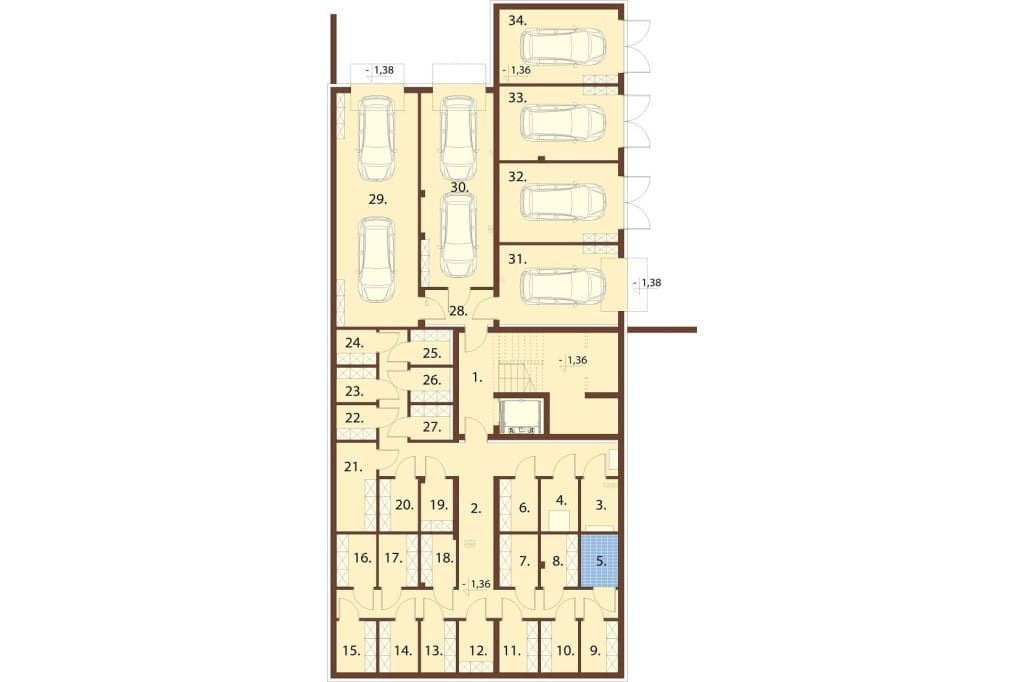

Rzut piwnicy



Projekt domu DM-6670 - rzut

PIWNICA: 269,46 m2

1. Komunikacja 6,98 m2
2. Komunikacja 42,36 m2
3. Rozdzielnia elekry. 3,55 m2
4. Teletechnika 3,55 m2
5. Pom. przyłącza wody 3,55 m2
6. Komórki lokatorskie 3,80 m2
7. Komórki lokatorskie 3,80 m2
8. Komórki lokatorskie 3,61 m2
9. Komórki lokatorskie 3,60 m2
10. Komórki lokatorskie 3,60 m2
11. Komórki lokatorskie 3,73 m2
12. Komórki lokatorskie 3,34 m2
13. Komórki lokatorskie 3,40 m2
14. Komórki lokatorskie 3,75 m2
15. Komórki lokatorskie 3,85 m2
16. Komórki lokatorskie 3,92 m2
17. Komórki lokatorskie 3,87 m2
18. Komórki lokatorskie 3,39 m2
19. Komórki lokatorskie 3,13 m2
20. Komórki lokatorskie 3,82 m2
21. Komórki lokatorskie 6,64 m2
22. Komórki lokatorskie 2,60 m2
23. Komórki lokatorskie 2,59 m2
24. Komórki lokatorskie 2,60 m2
25. Komórki lokatorskie 2,60 m2
26. Komórki lokatorskie 2,59 m2
27. Komórki lokatorskie 2,60 m2
28. Komunikacja 4,25 m2
29. Garaż 35,31 m2
30. Garaż 25,92 m2
31. Garaż 17,33 m2
32. Garaż 17,33 m2
33. Garaż 16,24 m2
34. Garaż 16,24 m2

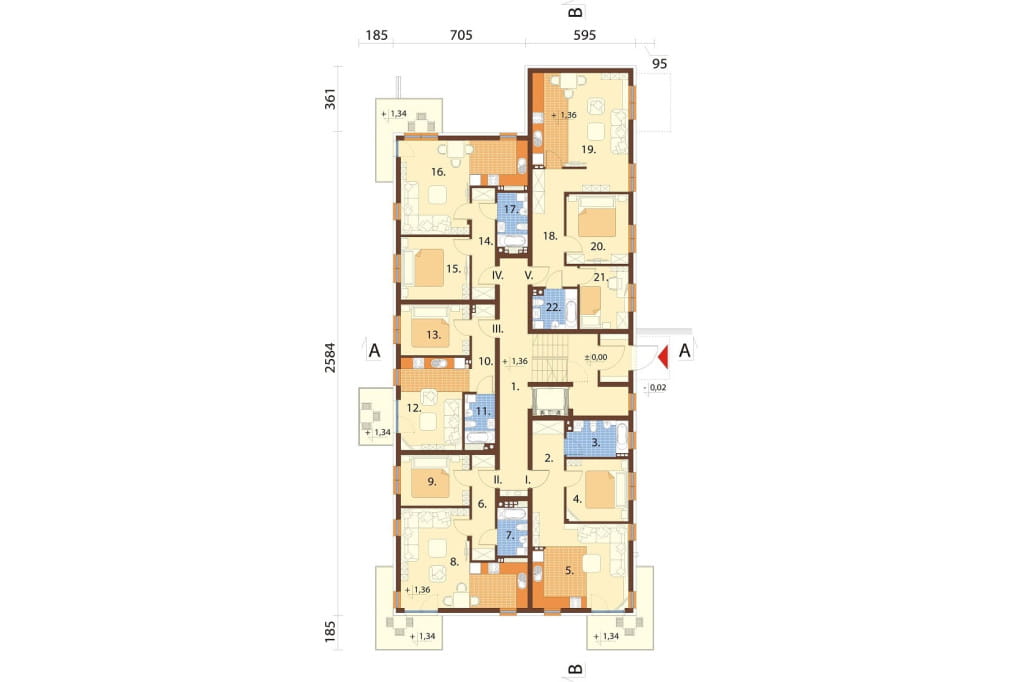

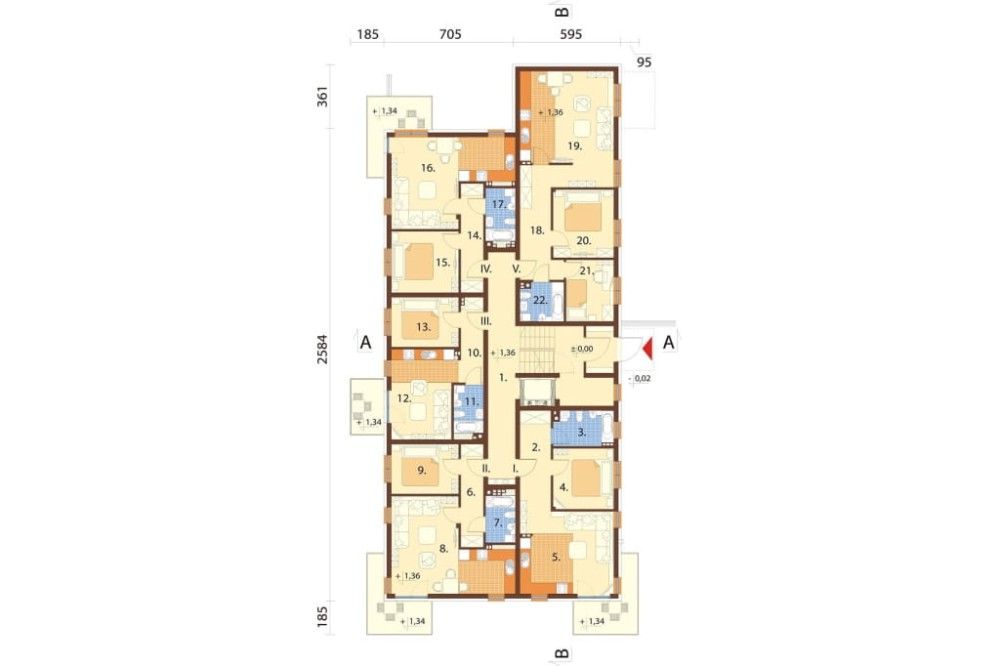

Rzut parteru



Projekt domu DM-6670 - rzut

PARTER: 285,68 m2

1. Komunikacja 36,01 m2

Mieszkanie I: 48,61 m2
2. Przedpokój 11,23 m2
3. Łazienka 6,01 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,50 m2

Mieszkanie II: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie III: 36,38 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,80 m2
13. Pokój 9,88 m2

Mieszkanie IV: 49,76 m2
14. Przedpokój 7,19 m2
15. Pokój 12,18 m2
16. Pokój z aneksem kuche. 25,80 m2
17. Łazienka 4,59 m2

Mieszkanie V: 66,88 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,97 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,83 m2

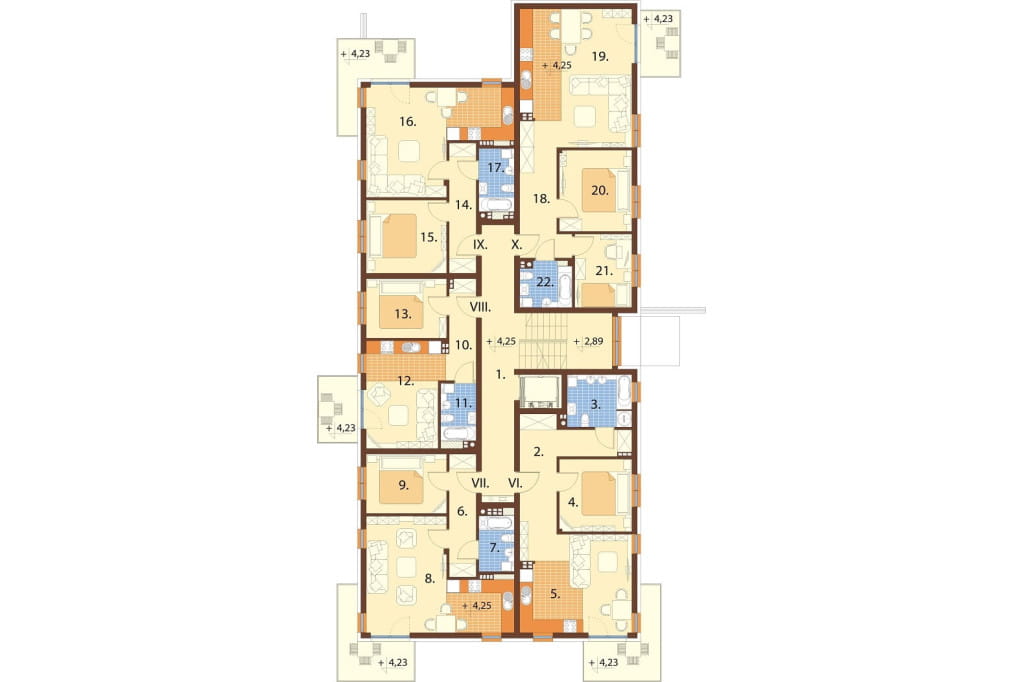

Rzut I piętra



Projekt domu DM-6670 - rzut

I PIĘTRO: 283,50 m2

1. Komunikacja 29,21 m2

Mieszkanie VI: 53,30 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,99 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,44 m2

Mieszkanie VII: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie VIII: 36,38 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,80 m2
13. Pokój 9,88 m2

Mieszkanie IX: 49,76 m2
14. Przedpokój 7,19 m2
15. Pokój 12,18 m2
16. Pokój z aneksem kuche. 25,80 m2
17. Łazienka 4,59 m2

Mieszkanie X: 66,61 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,87 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,66 m2

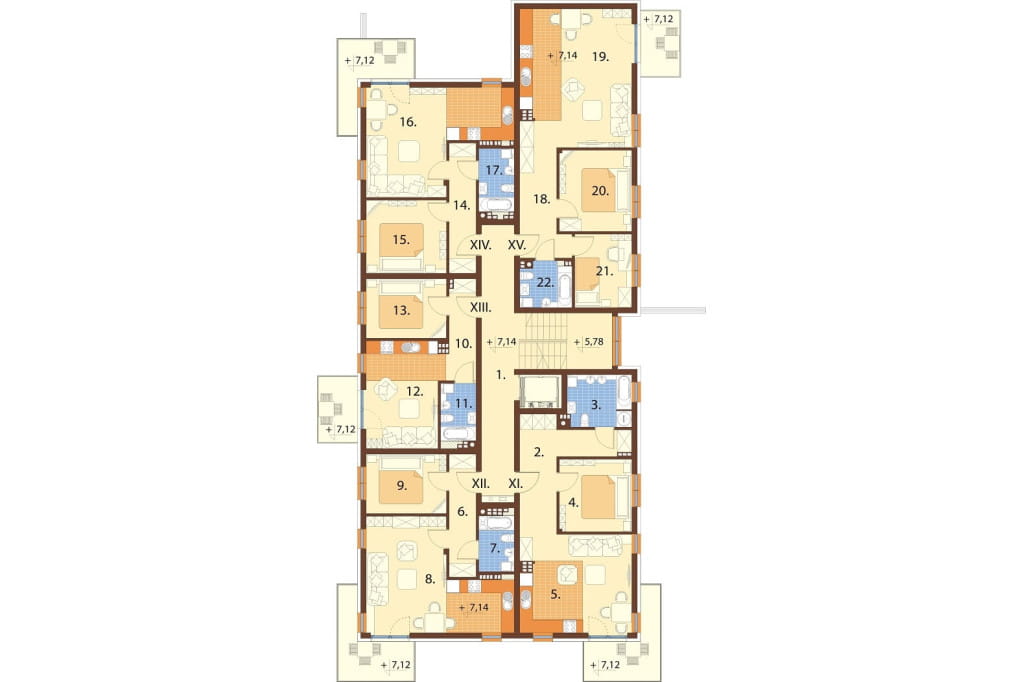

Rzut II piętra



Projekt domu DM-6670 - rzut

II PIĘTRO: 283,12 m2

1. Komunikacja 29,21 m2

Mieszkanie XI: 53,30 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,89 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,30 m2

Mieszkanie XII: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie XIII: 36,29 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,71 m2
13. Pokój 9,88 m2

Mieszkanie XIV: 49,76 m2
14. Przedpokój 5,53 m2
15. Łazienka 4,17 m2
16. Pokój z aneksem kuche. 16,71 m2
17. Pokój 9,88 m2

Mieszkanie XV: 66,52 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,78 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,66 m2

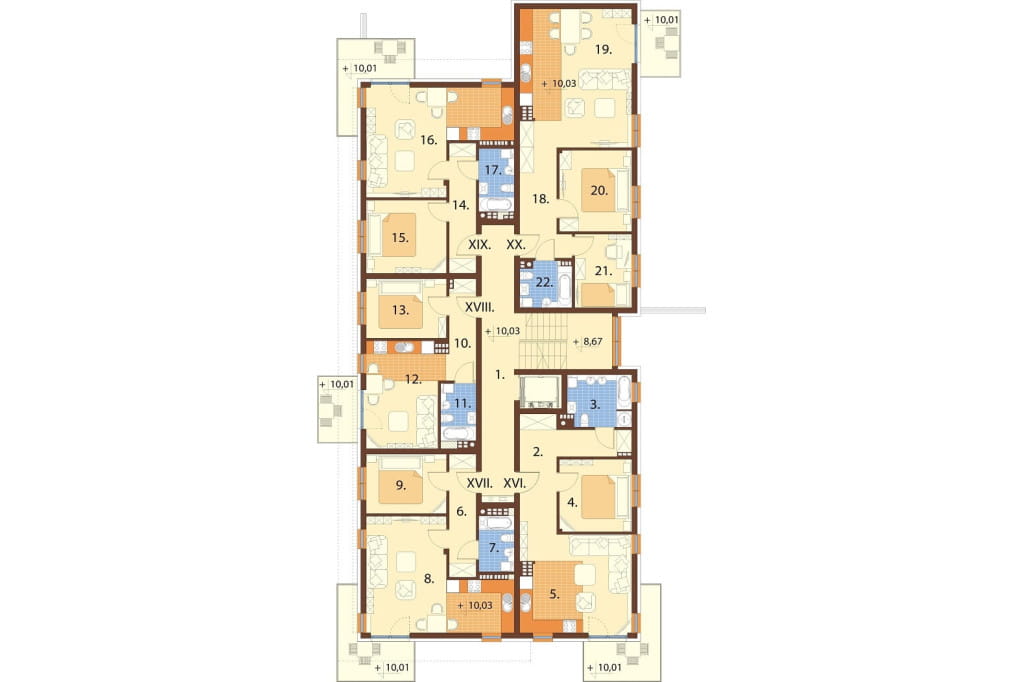

Rzut III piętra



Projekt domu DM-6670 - rzut

III PIĘTRO: 282,74 m2

1. Komunikacja 29,21 m2

Mieszkanie XVI: 53,12 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,80 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,21 m2

Mieszkanie XVII: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie XVIII: 36,19 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,61 m2
13. Pokój 9,88 m2

Mieszkanie XIX: 49,76 m2
14. Przedpokój 7,19 m2
15. Pokój 12,18 m2
16. Pokój z aneksem kuche. 25,80 m2
17. Łazienka 4,59 m2

Mieszkanie XX: 66,2 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,68 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,66 m2

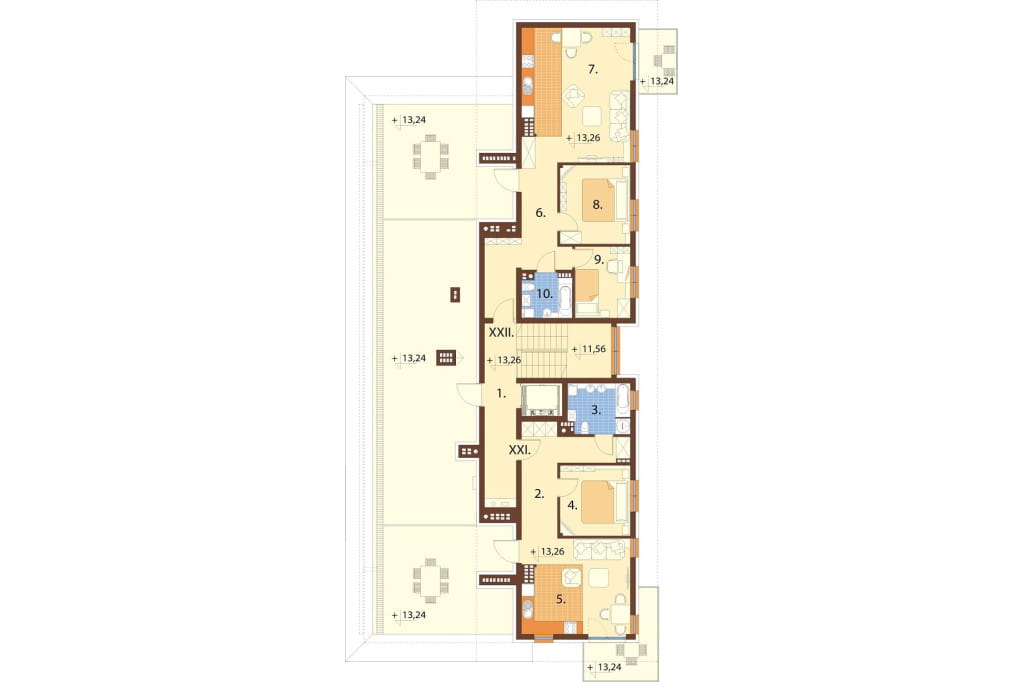

Rzut poddasza



Projekt domu DM-6670 - rzut

IV PIĘTRO: 137,36 m2

1. Komunikacja 12,11 m2

Mieszkanie XXI: 53,00 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,80 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,09 m2

Mieszkanie XXII: 72,25 m2
6. Przedpokój 17,18 m2
7. Pokój z aneksem kuche. 29,56 m2
8. Pokój 12,19 m2
9. Pokój 8,66 m2
10. Łazienka 4,66 m2

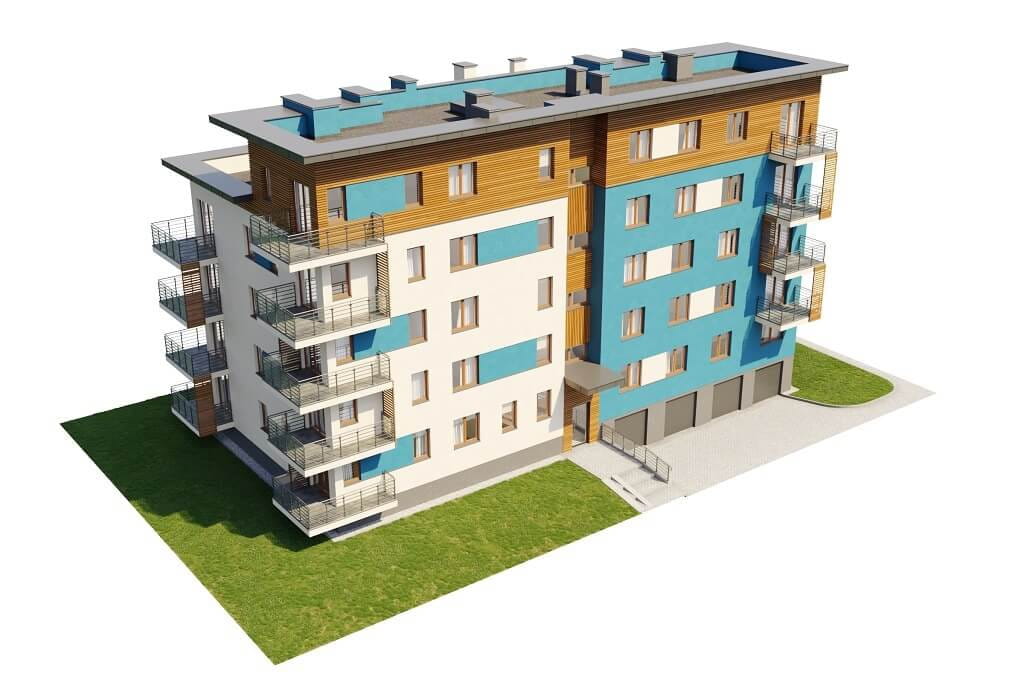

Model



Projekt domu DM-6670 - model

Elewacje



Projekt domu DM-6670 - elewacja

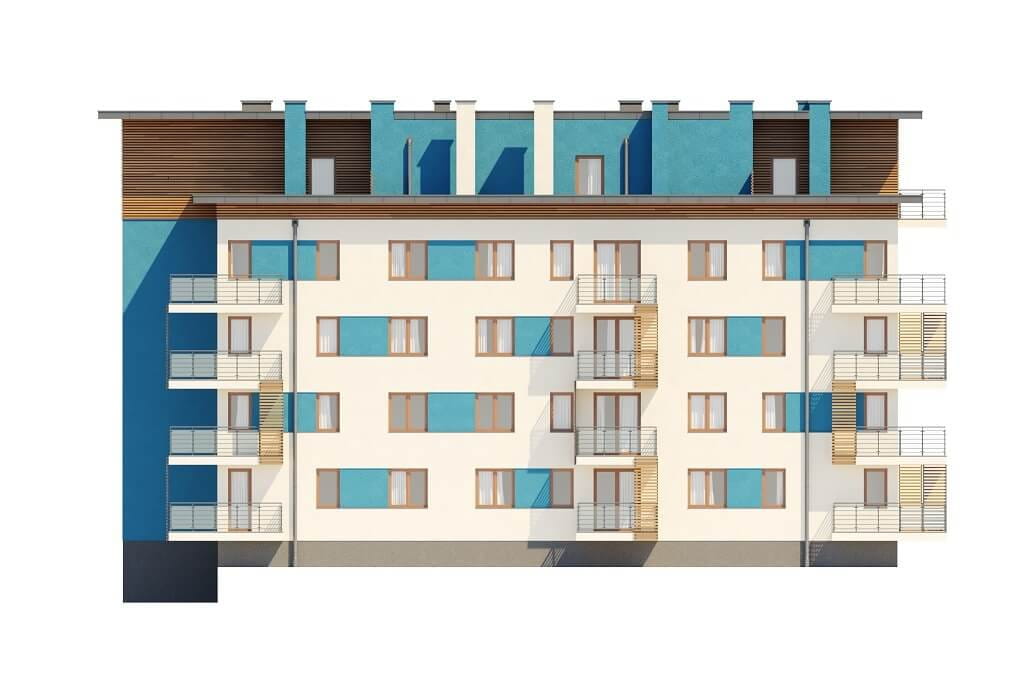

elewacja ogrodowa

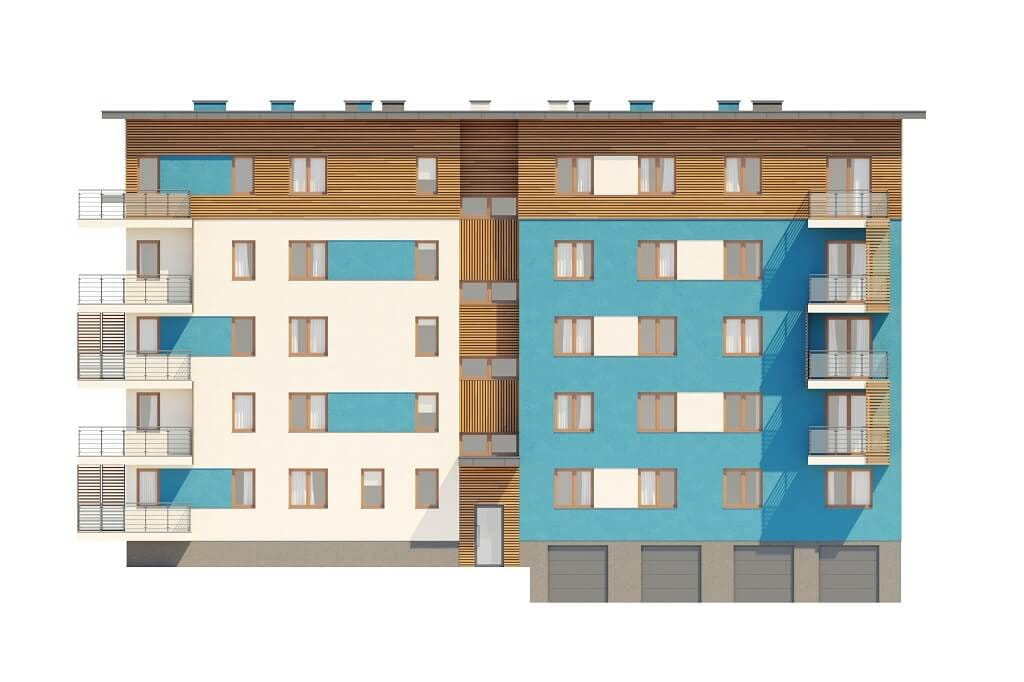

Projekt domu DM-6670 - elewacja
elewacja frontowa

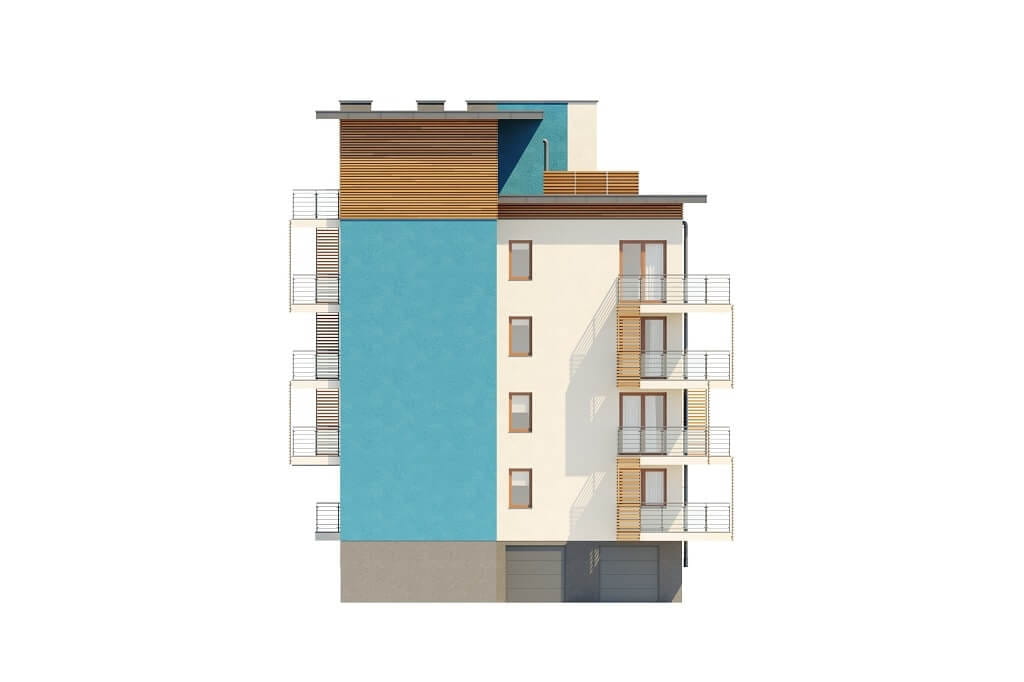

Projekt domu DM-6670 - elewacja

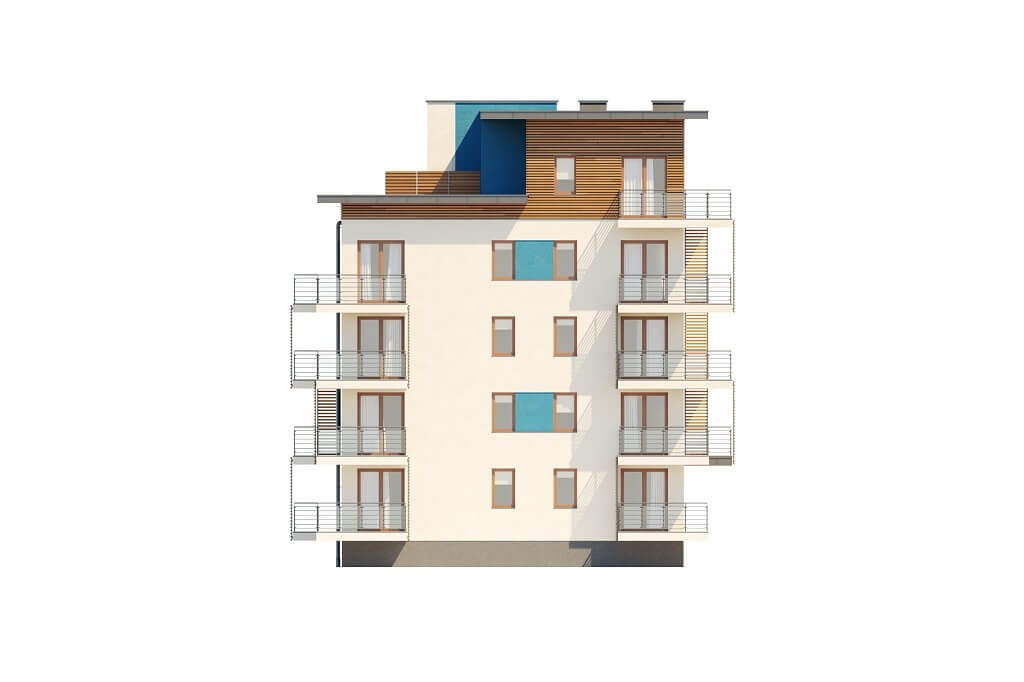

elewacja boczna
Projekt domu DM-6670 - elewacja
elewacja boczna

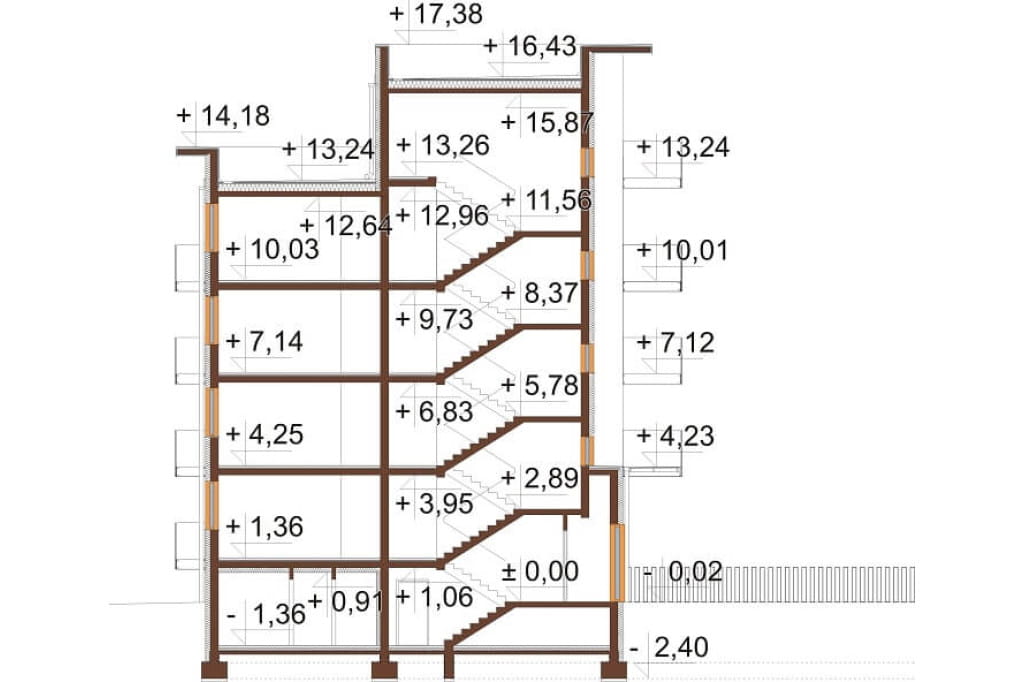

Przekrój



Projekt domu DM-6670 - przekrój



Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego DM-6670
Budynek jest 4 piętrowy z garażem i komórkami lokatorskimi. Obiekt zawiera 22 mieszkania.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny POROTHERM 25cm, styropian 15c, tyn zewnętrzny.
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 2%
Ogrzewanie: kocioł na gaz ziemny
Wentylacja: grawitacyjna
Pokrycie dachu: papa
Program:
piwnica: komunikacja, 6 garaży, 3 pomieszczenia techniczne, 22 komórki lokatorskie
parter: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 48,61m2, 48,04m2, 36,38m2, 49,76m2, 66,88m2
I piętro: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 53,50m2, 48,04m2, 36,38m2, 49,76m2, 66,61m2
II piętro: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 53,30m2, 48,04m2, 36,29m2, 49,76m2, 66,52m2
III piętro: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 53,12m2, 48,04m2, 36,19m2, 49,76m2, 66,42m2
IV piętro: komunikacja, 2 lokale mieszkalne o powierzchniach użytkowych: 53,00m2, 72,25m2

 Powierzchnia zabudowy: 357.33 m²
Powierzchnia użytkowa: 1541.86 m²
Kubatura: 5895.56 m³
Szerokość działki: 21.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 6
Liczba pomieszczeń: 132
Kąt nachylenia dachu: 2%
Ilość pokoi: 27
Pokój na parterze: Tak
Wysokość budynku: 17.90 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 69.54 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: podpiwniczony
Poddasze: piętro
Typ: komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jonasz Pietraszek
CENA 3 EGZ. PROJEKTU 4 800 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o.)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • przedmiar robót budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



ZOBACZ PODOBNE PROJEKTY





Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
