Projekt

Budynek biurowo - magazynowy
Kod: K-119
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
CENA 3 EGZ. PROJEKTU 4 800 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

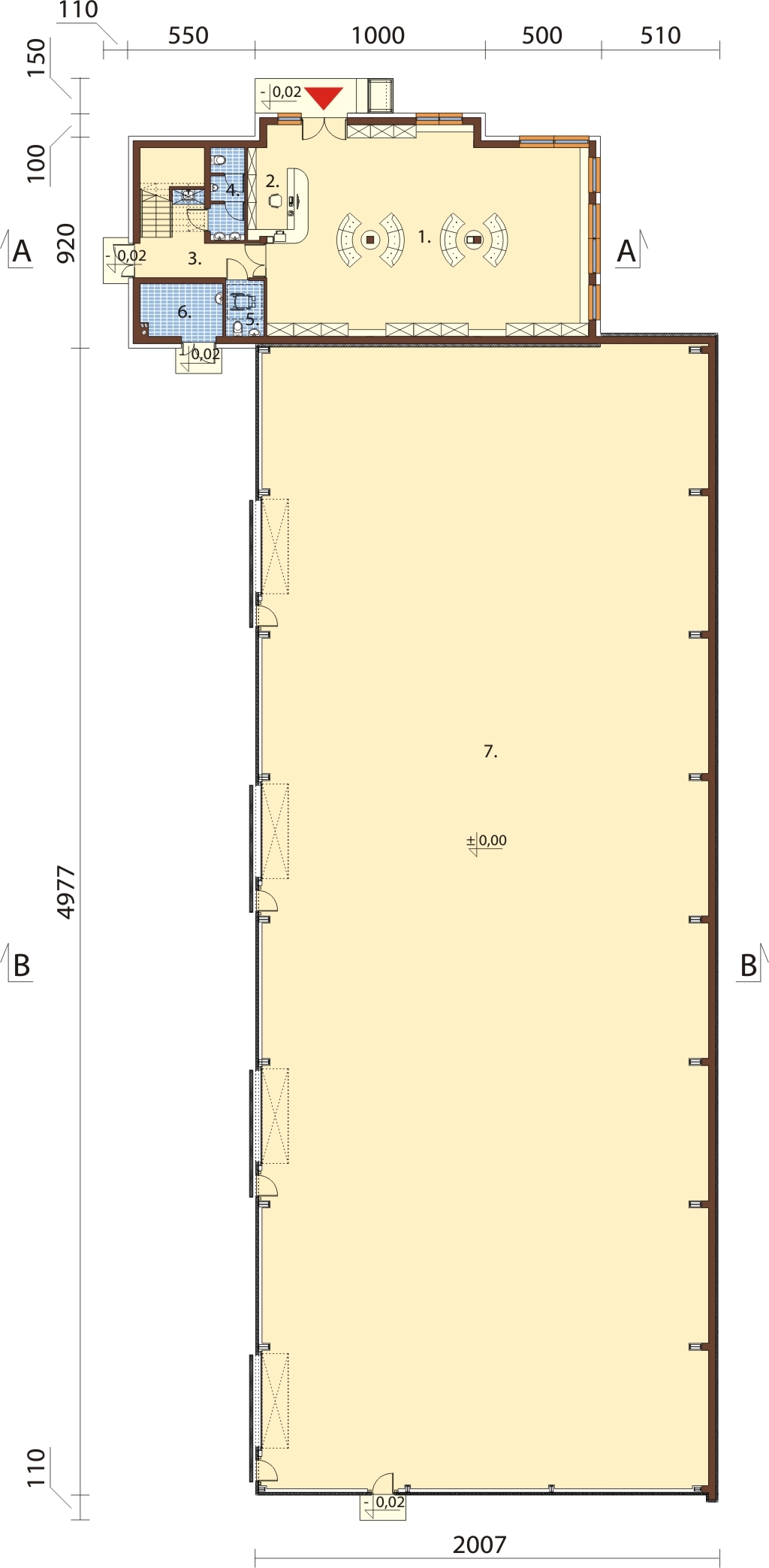

Rzut parteru



Projekt K-119 - rzut

PARTER: 1124,87 m2

1. Ekspozycja 116,77 m2
2. Recepcja 8,99 m2
3. Korytarz / kl. schodowa 11,45 m2
4. WC męskie 5,63 m2
5. WC damskie / dla niepełnospr. 3,87 m2
6. Kotłownia 7,82 m2
7. Hala wielofunkcyjna 970,34 m2
POWIĘKSZ RZUT

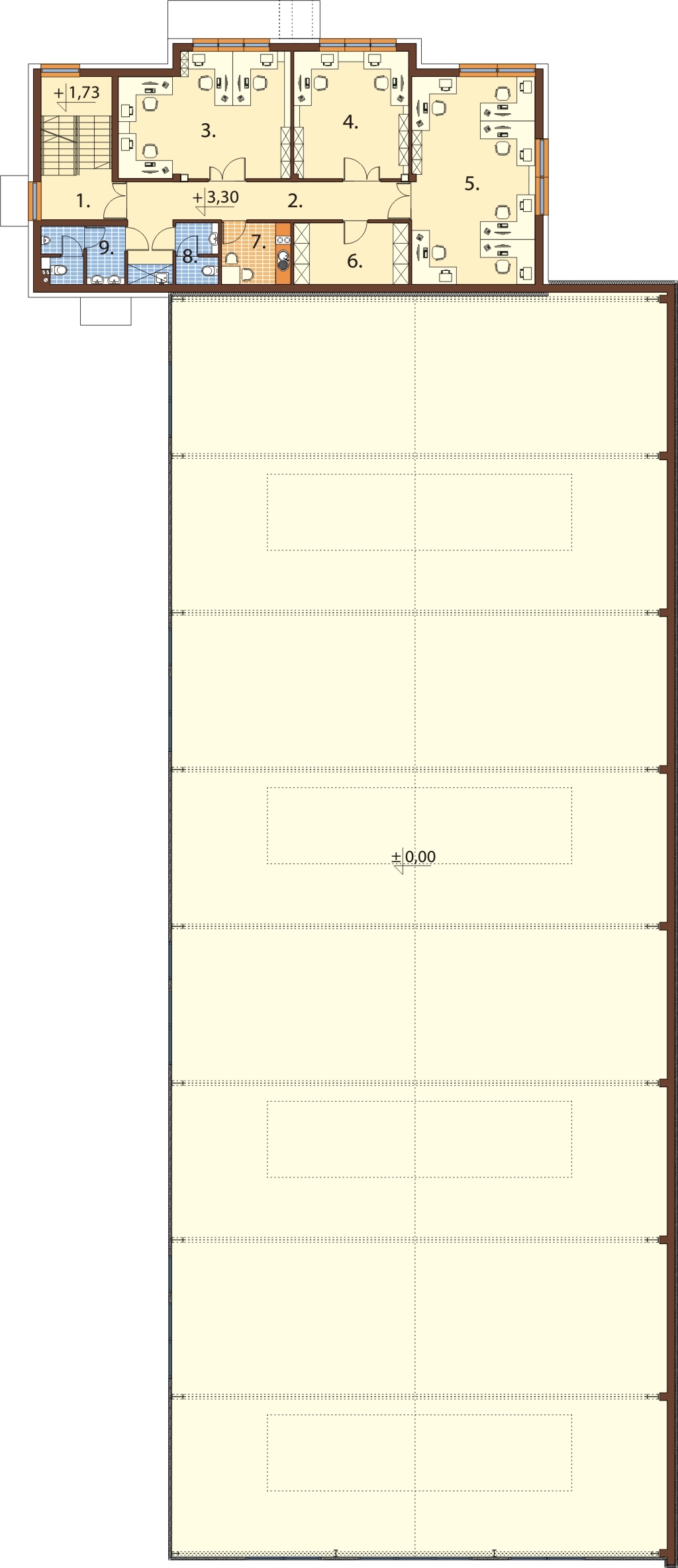

Rzut I piętra



Projekt K-119 - rzut

I PIĘTRO: 156,82 m2

1. Kl. schodowa 16,24 m2
2. Korytarz 20,55 m2
3. Biuro 31,16 m2
4. Biuro 22,31 m2
5. Biuro 39,43 m2
6. Archiwum 10,13 m2
7. Pokój śniadań 6,42 m2
8. WC damskie 3,79 m2
9. WC męskie 6,79 m2
POWIĘKSZ RZUT

Rzut II piętra



Projekt K-119 - rzut

II PIĘTRO: 158,48 m2

1. Kl. schodowa 16,25 m2
2. Korytarz 8,83 m2
3. WC męskie 6,79 m2
4. WC damskie 3,79 m2
5. Sekretariat 29,69 m2
6. Pokój konferencyjny 44,60 m2
7. Pom. gospodarcze 9,10 m2
8. Gabinet dyrektora 39,43 m2

POWIĘKSZ RZUT

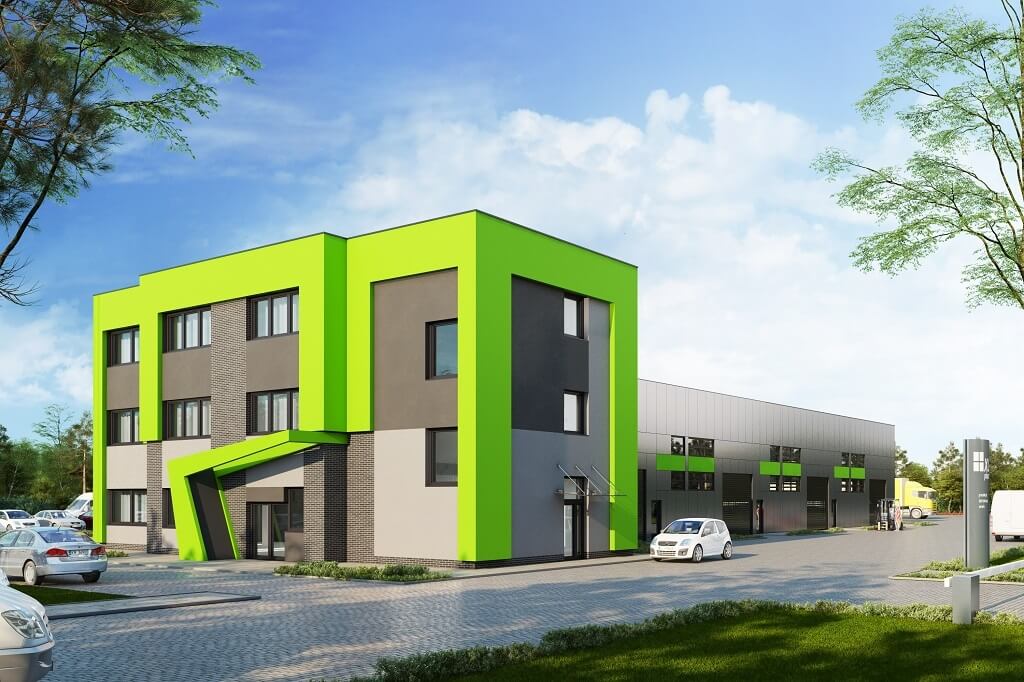

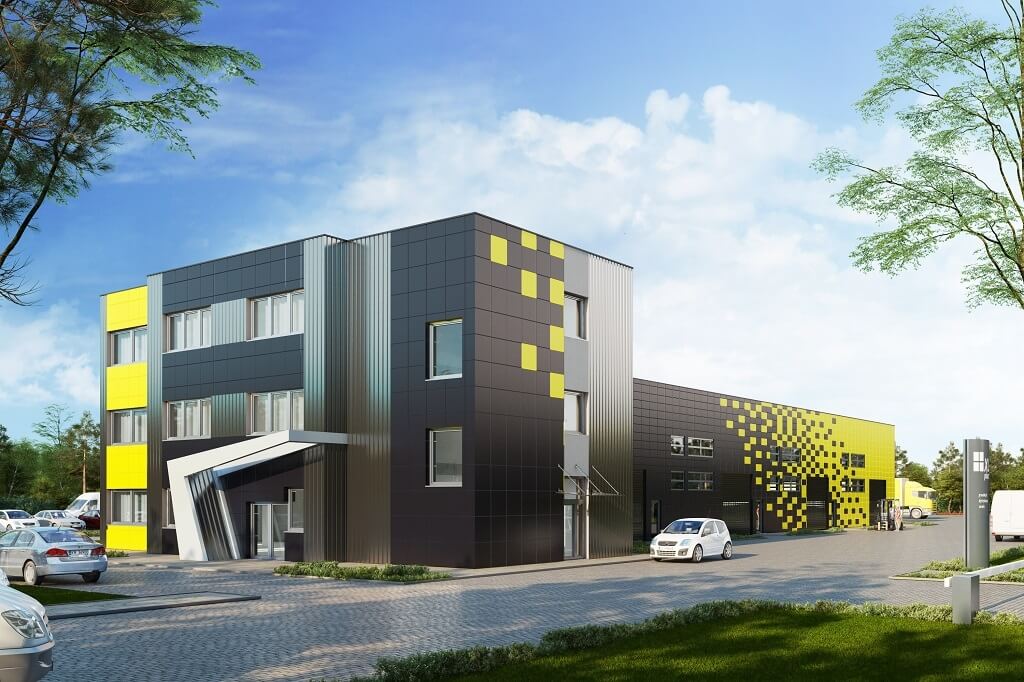

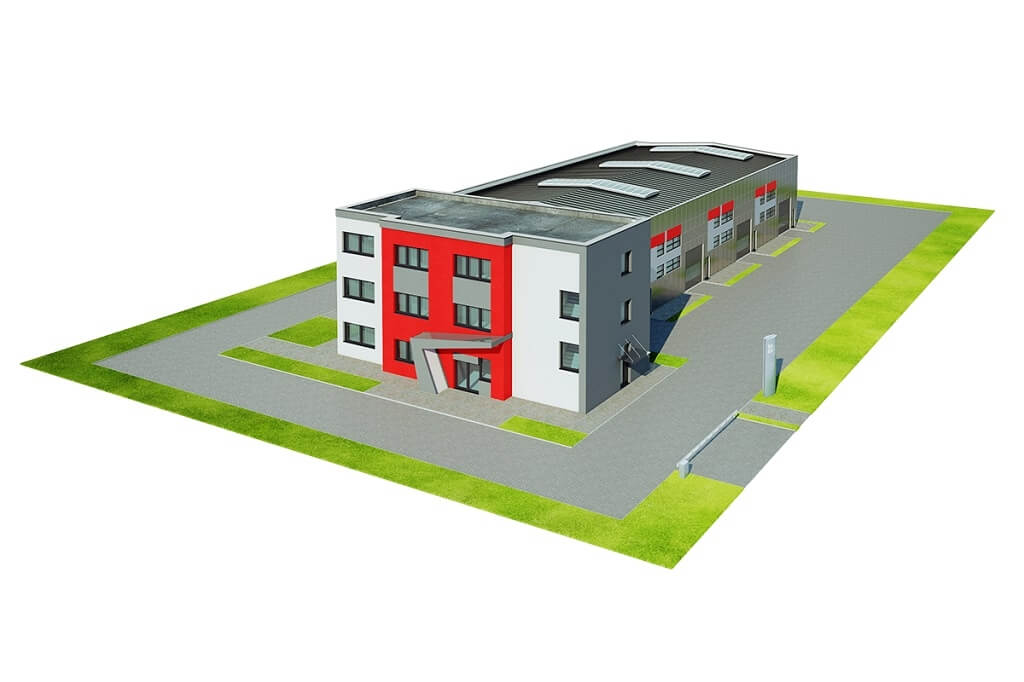

Model



Projekt K-119 - model

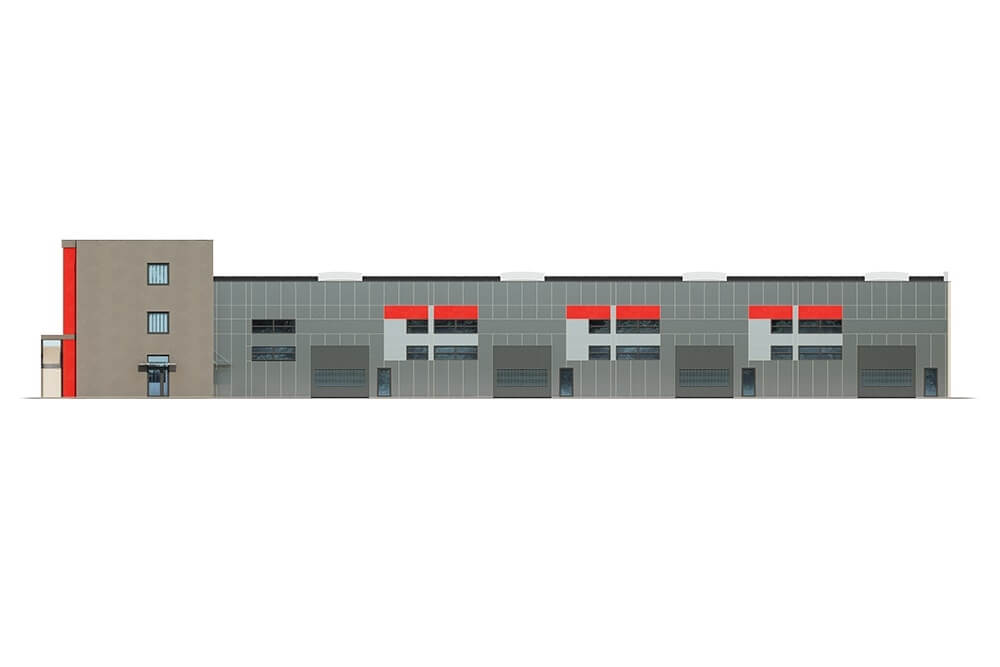

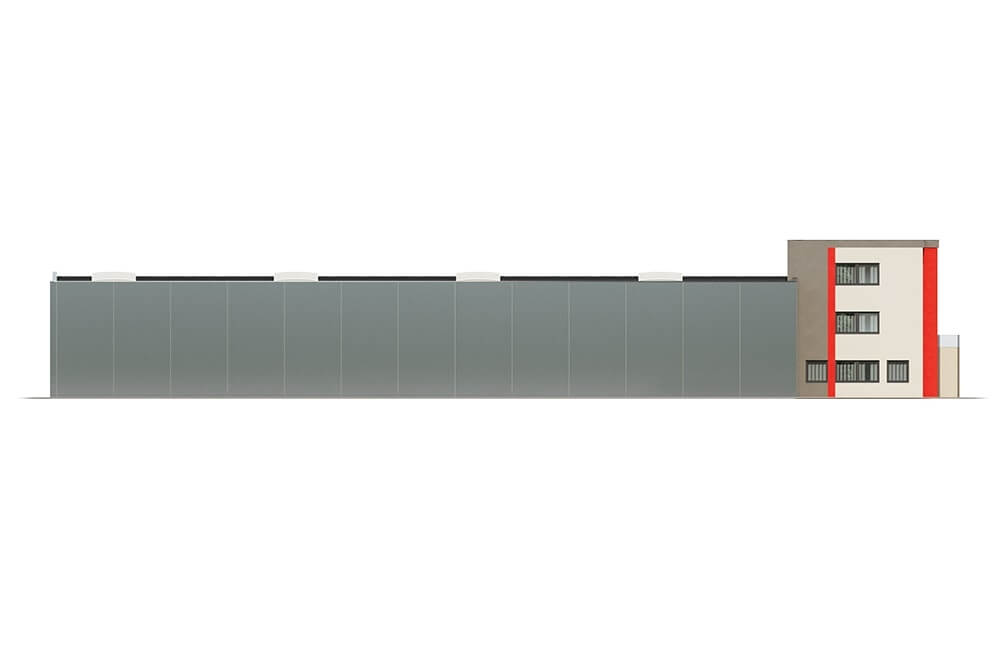

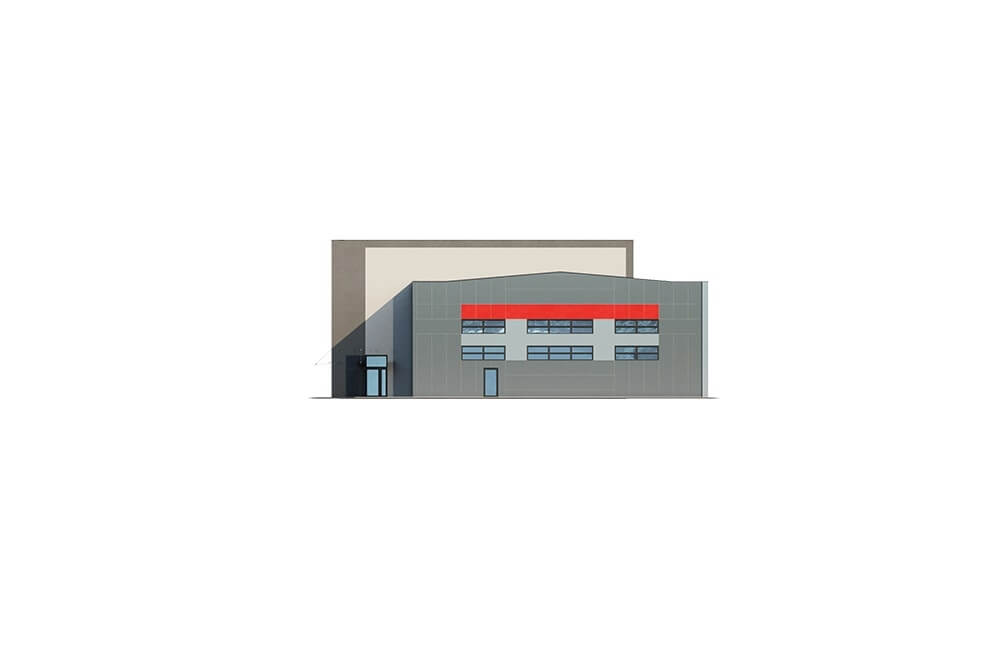

Elewacje



Projekt K-119 - elewacja
elewacja ogrodowa
Projekt K-119 - elewacja

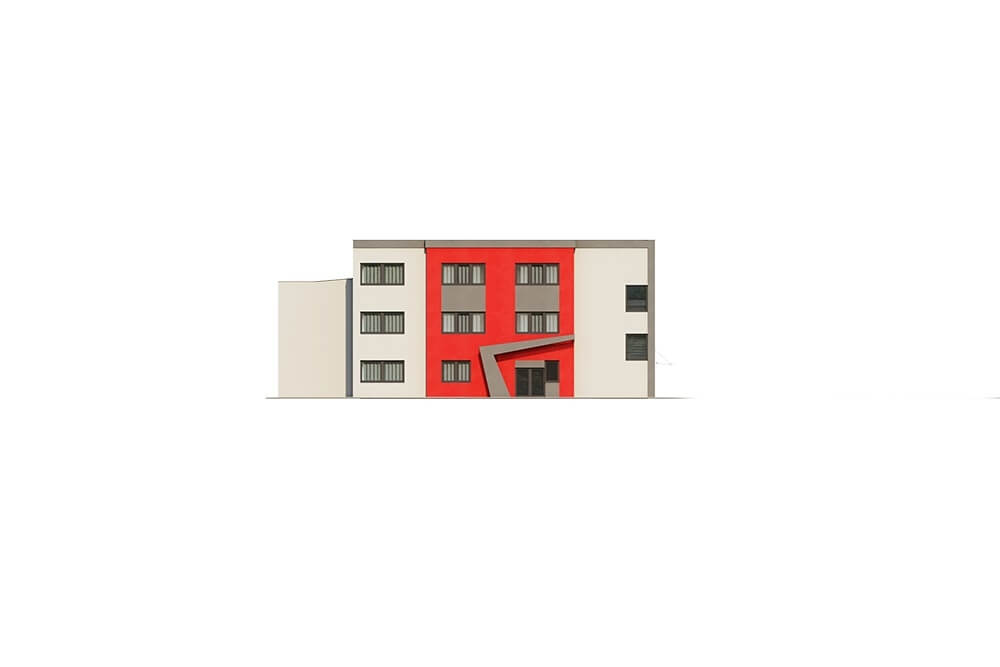

elewacja frontowa
Projekt K-119 - elewacja
elewacja boczna
Projekt K-119 - elewacja
elewacja boczna

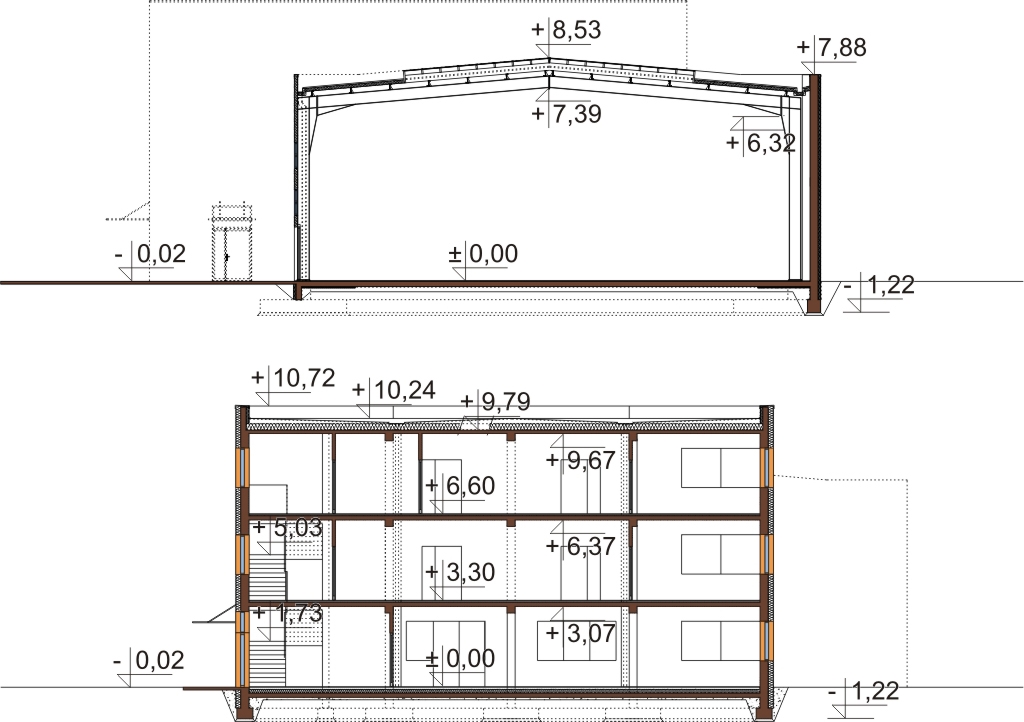

Przekrój



Projekt K-119 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku magazynowo - biurowego K-119
Budynek nie jest podpiwniczony. Obiekt składa się z dwóch części: 1 część to trzykondygnacyjny budynek biurowy, 2 część to jednokondygnacyjna hala magazynowa. W części produkcyjnej zaprojektowano 1 pomieszczenie magazynowe do późniejszej aranżacji.
Przewidywane zatrudnienie w części biurowej to ok. 25 - 30 osób.



Technologia: tradycyjna (część biurowa) / stalowa (część magazynowa)
Ściany zewnętrzne:
*część biurowa: pustak ceramiczny 30cm, styropian 20cm, tynk zewnętrzny
*część magazynowa:
   - ściana południowa (z oknami): płyta warstwowa z rdzeniem poliuretanowym 12cm
   - ściana północna (bez okien): pustak ceramiczny 30cm, wełna mineralna niepalna 10cm, tynk zewnętrzny pełniąca funkcję ściany oddzielenia przeciwpożarowego
Stropy w budynku nad częścią biurową: żelbetowy
Kąt nachylenia dachu: od 3° do 5°
Ogrzewanie: kocioł gazowy / magazyn ogrzewany będzie za pomocą aparatów grzewczo wentylacyjnych gazowych
Wentylacja: część biurowa - wentylacja mechaniczna, część magazynowa - wentylacja grawitacyjna
Pokrycie dachu: część biurowa - stropodach / część magazynowa -dachowa płyta warstwowa z rdzeniem poliuretanowym
Program:
* parter: ekspozycja, recepcja, korytarz / kl. schodowa, WC męskie, WC damskie i dla osób niepełnosprawnych, kotłownia, hala wielofunkcyjna
* I piętro: kl. schodowa, korytarz, 3 pom. biurowe, archiwum, pokój śniadań, WC damskie, WC męskie
* II piętro: kl. schodowa, korytarz, WC męskie, WC damskie, sekretariat, pokój konferencyjny, pom. gospodarcze, gabinet dyrektora.

Oferujemy również do sprzedaży projekt konstrukcyjny wykonawczy konstrukcji hali stalowej w cenie 3000 zł brutto.

Powierzchnia zabudowy: 1201.01 m²
Powierzchnia użytkowa: 1440.17 m²
Kubatura: 10076.30 m³
Szerokość działki: 32.60 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 24
Kąt nachylenia dachu: 3° - 5°
Pokój na parterze: Nie
Wysokość budynku: 10.74 m
Rodzaj ogrzewania: kocioł gazowy (część biurowa) /aparaty grzewczo wentylacyjne gazowe (część magazynowa)
Wskaźnik energii pierwotnej: 105.47 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, piętrowe, komercyjne, projekt budynku handlowo-usługowego, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 800 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan,gaz, c.o. z kotłownią na gaz, wentylacja mechanicza)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna
  • zestawienie materiałów budowlanych
  • zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
