Projekt domu

BUDYNEK WIELORODZINNY
Kod: DM-6710
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 400 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 1033.78 m²

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

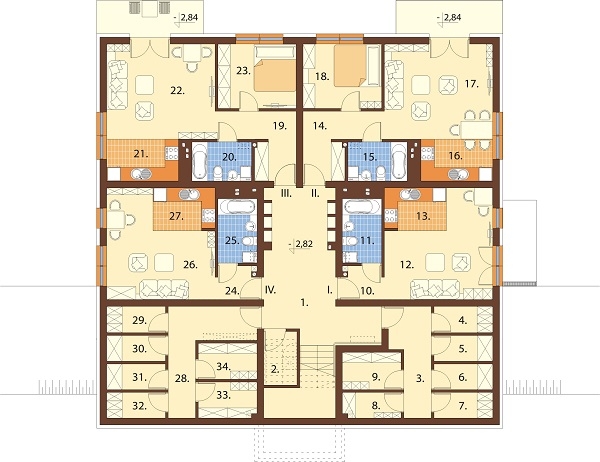

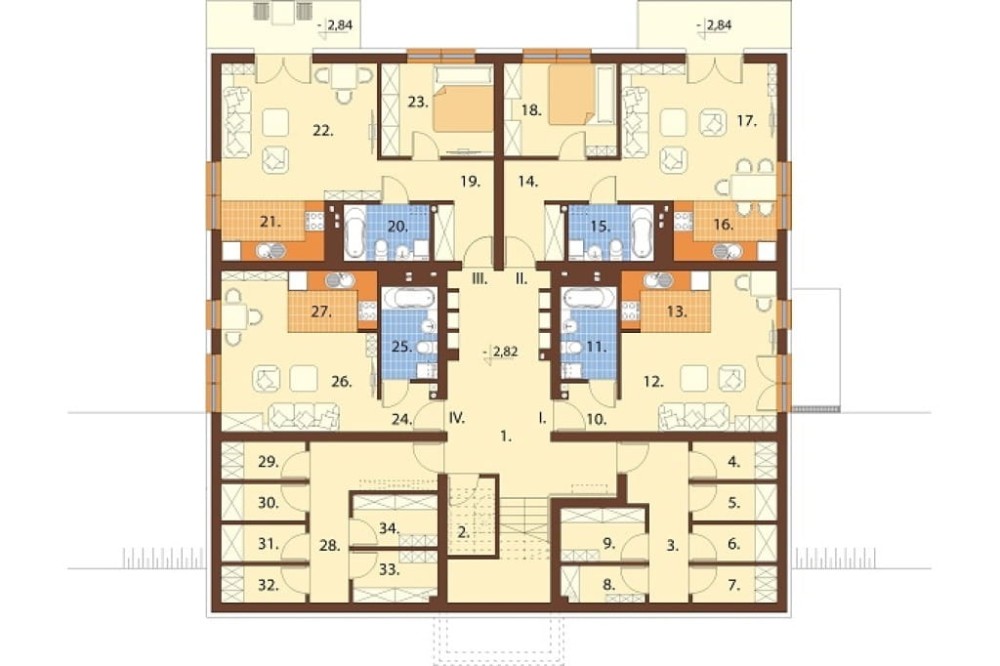

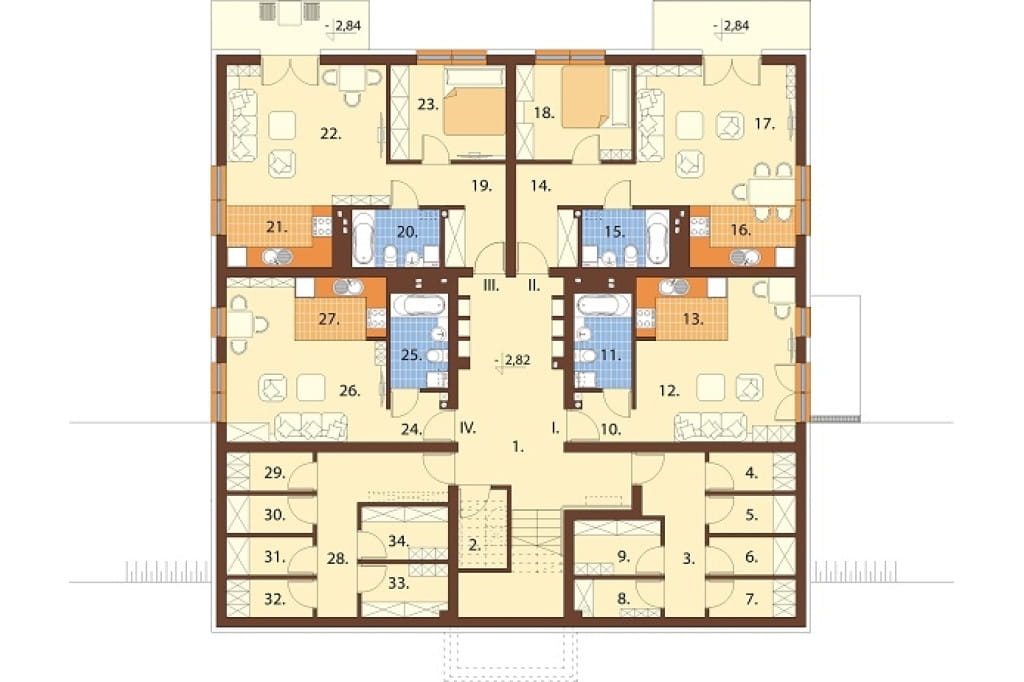

Rzut piwnicy



Projekt domu DM-6710 - rzut

PIWNICA: 239,92 / 241,66 m2

1. Korytarz + kl.schodowa 25,78 m2
2. Pom. techniczne 1,65 / 3,39 m2
3. Korytarz 7,14 m2
4. Komórka lokatorska 2,93 m2
5. Komórka lokatorska 2,86 m2
6. Komórka lokatorska 2,86 m2
7. Komórka lokatorska 2,86 m2
8. Komórka lokatorska 2,81 m2
9. Komórka lokatorska 4,20 m2

Mieszkanie I: 30,76 m2
10. Hall 2,44 m2
11. Łazienka 4,85 m2
12. Salon 18,48 m2
13. Aneks kuchenny 4,99 m2

Mieszkanie II: 47,92 m2
14. Hall 7,62 m2
15. Łazienka 4,48 m2
16. Aneks kuchenny 5,84 m2
17. Salon 20,16 m2
18. Pokój 9,82 m2

Mieszkanie III: 47,92 m2
19. Hall 7,62 m2
20. Łazienka 4,48 m2
21. Aneks kuchenny 5,84 m2
22. Salon 20,16 m2
23. Pokój 9,82 m2

Mieszkanie IV: 30,76 m2
24. Hall 2,44 m2
25. Łazienka 4,85 m2
26. Salon 18,48 m2
27. Aneks kuchenny 4,99 m2



28. Korytarz 9,89 m2
29. Komórka lokatorska 2,93 m2
30. Komórka lokatorska 2,86 m2
31. Komórka lokatorska 2,86 m2
32. Komórka lokatorska 2,86 m2
33. Komórka lokatorska 4,01 m2
34. Komórka lokatorska 4,06 m2

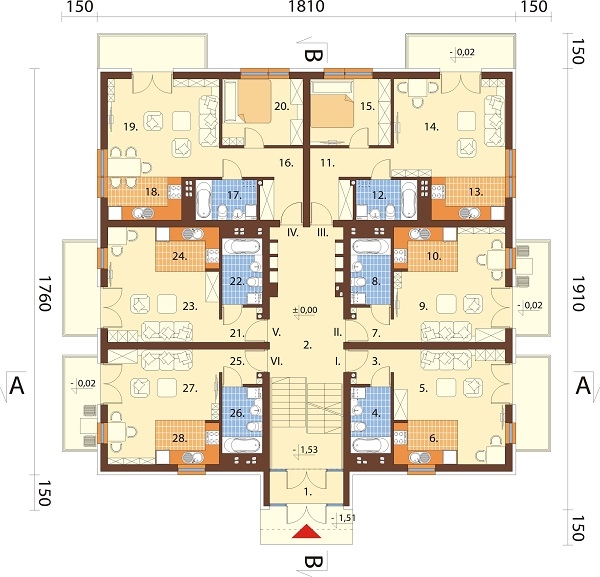

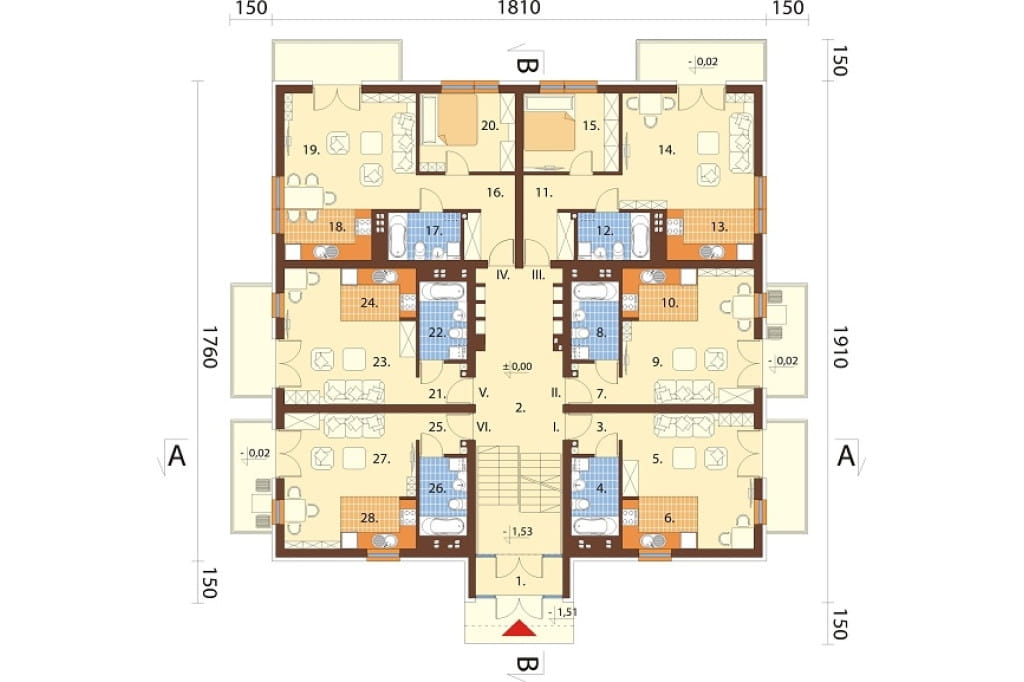

Rzut parteru



Projekt domu DM-6710 - rzut

PARTER: 254,42 m2

1. Wiatrołap 4,29
2. Korytarz + kl.schodowa 31,25 m2

Mieszkanie I: 30,76 m2
3. Hall 2,44 m2
4. Łazienka 4,85 m2
5. Salon 18,48 m2
6. Aneks kuchenny 4,99 m2

Mieszkanie II: 30,76 m2
7. Hall 2,44 m2
8. Łazienka 4,85 m2
9. Salon 18,48 m2
10. Aneks kuchenny 4,99 m2

Mieszkanie III: 47,92 m2
11. Hall 7,62 m2
12. Łazienka 4,48 m2
13. Aneks kuchenny 5,84 m2
14. Salon 20,16 m2
15. Pokój 9,82 m2

Mieszkanie IV: 47,92 m2
16. Hall 7,62 m2
17. Łazienka 4,48 m2
18. Aneks kuchenny 5,84 m2
19. Salon 20,16 m2
20. Pokój 9,82 m2

Mieszkanie V: 30,76 m2
21. Hall 2,44 m2
22. Łazienka 4,85 m2
23. Salon 18,48 m2
24. Aneks kuchenny 4,99 m2

Mieszkanie VI: 30,76 m2
25. Hall 2,44 m2
26. Łazienka 4,85 m2
27. Salon 18,48 m2
28. Aneks kuchenny 4,99 m2

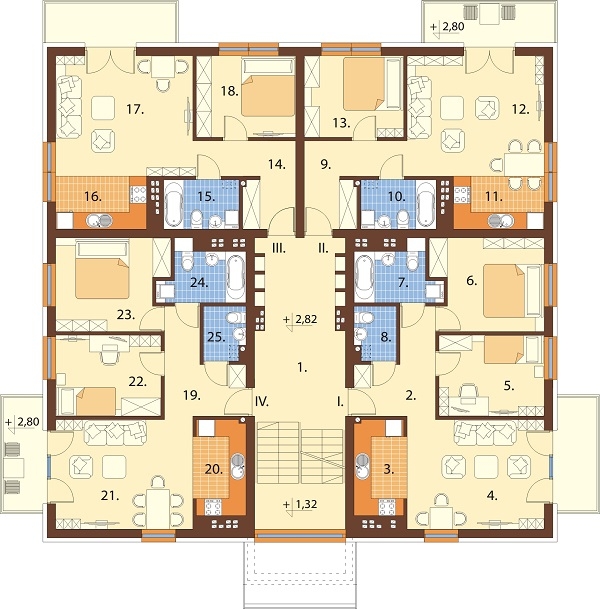

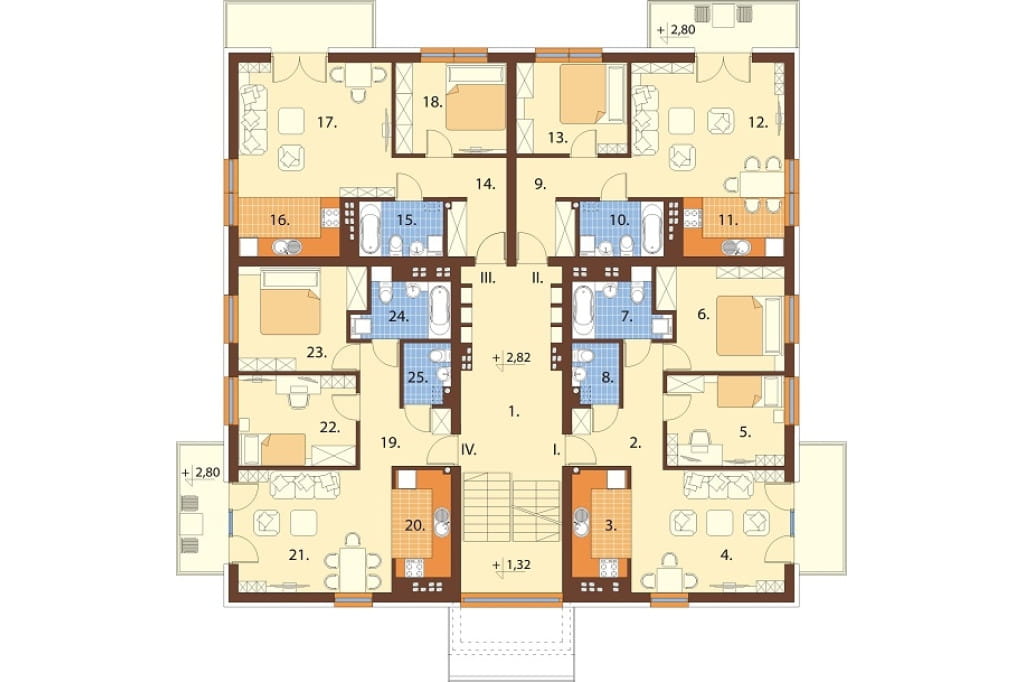

Rzut I piętra



Projekt domu DM-6710 - rzut

I PIĘTRO: 249,82 m2

1. Korytarz + kl.schodowa 30,34 m2

Mieszkanie I: 61,82 m2
2. Hall 7,53 m2
3. Aneks kuchenny 5,99 m2
4. Salon 18,33 m2
5. Pokój 10,34 m2
6. Pokój 12,14 m2
7. Łazienka 4,86 m2
8. WC 2,63 m2

Mieszkanie II: 47,92
9. Hall 7,62 m2
10. Łazienka 4,48 m2
11. Aneks kuchenny 5,84 m2
12. Salon 20,16 m2
13. Pokój 9,82 m2

Mieszkanie III: 47,92 m2
14. Hall 7,62 m2
15. Łazienka 4,48 m2
16. Aneks kuchenny 5,84 m2
17. Salon 20,16 m2
18. Pokój 9,82 m2

Mieszkanie IV: 61,82 m2
19. Hall 7,53 m2
20. Aneks kuchenny 5,99 m2
21. Salon 18,33 m2
22. Pokój 10,34 m2
23. Pokój 12,14 m2
24. Łazienka 4,86 m2
25. WC 2,63 m2

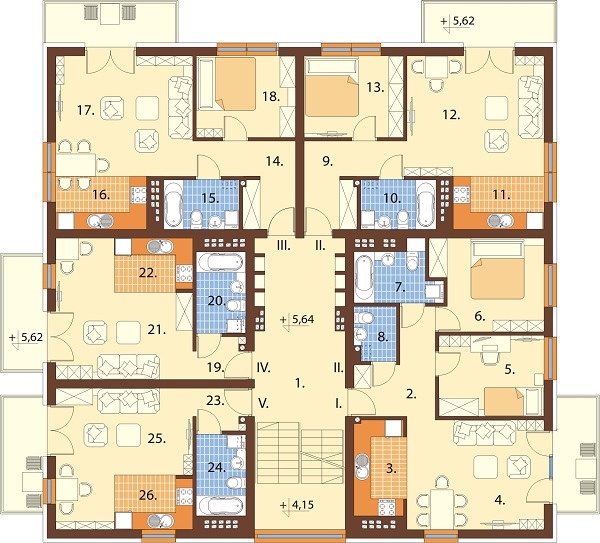

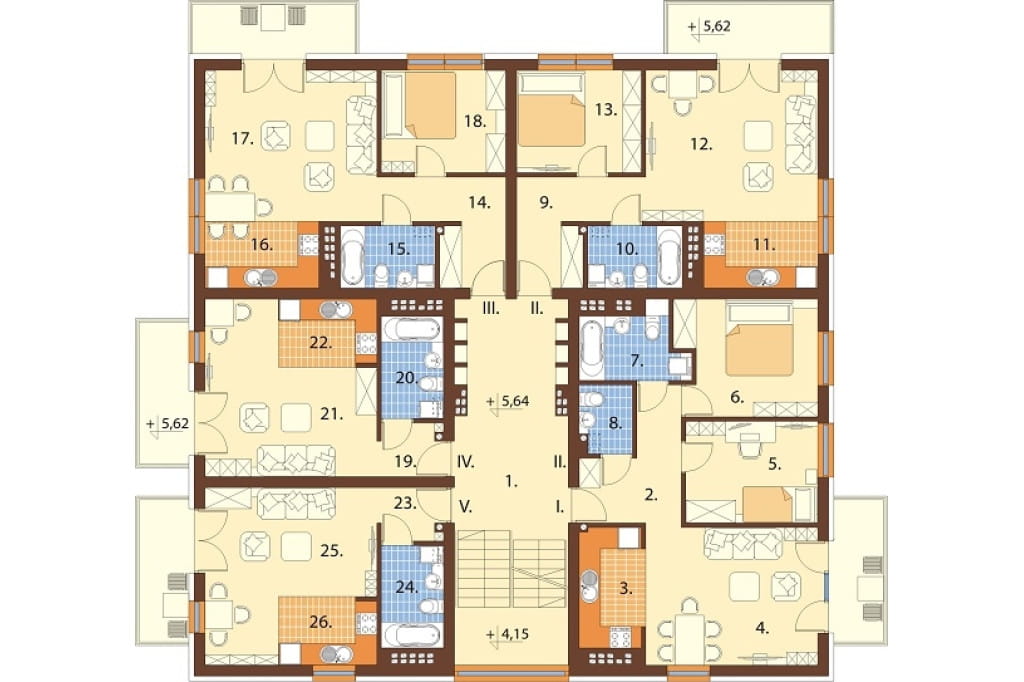

Rzut II piętra



Projekt domu DM-6710 - rzut

II PIĘTRO: 249,52 m2

1. Korytarz + kl.schodowa 30,34 m2

Mieszkanie I: 61,82 m2
2. Hall 7,53 m2
3. Aneks kuchenny 5,99 m2
4. Salon 18,33 m2
5. Pokój 10,34 m2
6. Pokój 12,14 m2
7. Łazienka 4,86 m2
8. WC 2,63 m2

Mieszkanie II: 47,92 m2
9. Hall 7,62 m2
10. Łazienka 4,48 m2
11. Aneks kuchenny 5,84 m2
12. Salon 20,16 m2
13. Pokój 9,82 m2

Mieszkanie III: 47,92 m2
14. Hall 7,62 m2
15. Łazienka 4,48 m2
16. Aneks kuchenny 5,84 m2
17. Salon 20,16 m2
18. Pokój 9,82 m2

Mieszkanie IV: 30,76 m2
19. Hall 2,44 m2
20. Łazienka 4,85 m2
21. Salon 18,48 m2
22. Aneks kuchenny 4,99 m2

Mieszkanie V: 30,76 m2
23. Hall 2,44 m2
24. Łazienka 4,85 m2
25. Salon 18,48 m2
26. Aneks kuchenny 4,99 m2

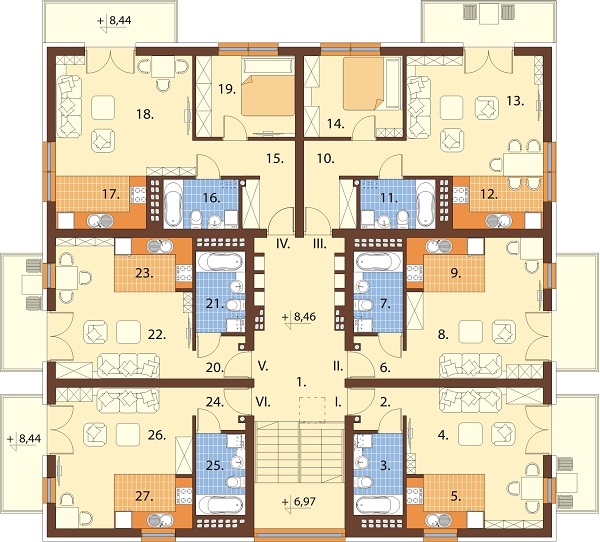

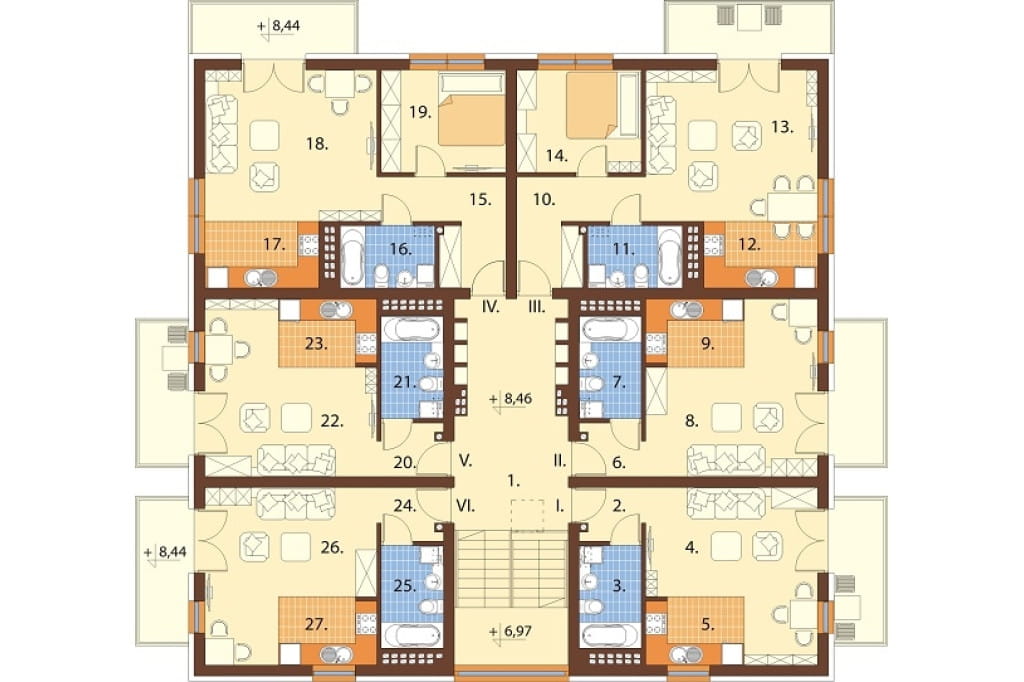

Rzut III piętra



Projekt domu DM-6710 - rzut

III PIĘTRO: 245,78 m2

1. Korytarz + kl.schodowa 26,90 m2

Mieszkanie I: 30,76 m2
2. Hall 2,44 m2
3. Łazienka 4,85 m2
4. Salon 18,48 m2
5. Aneks kuchenny 4,99 m2

Mieszkanie II: 30,76 m2
6. Hall 2,44 m2
7. Łazienka 4,85 m2
8. Salon 18,48 m2
9. Aneks kuchenny 4,99 m2

Mieszkanie III: 47,92 m2
10. Hall 7,62 m2
11. Łazienka 4,48 m2
12. Aneks kuchenny 5,84 m2
13. Salon 20,16 m2
14. Pokój 9,82 m2

Mieszkanie IV: 47,92 m2
15. Hall 7,62 m2
16. Łazienka 4,48 m2
17. Aneks kuchenny 5,84 m2
18. Salon 20,16 m2
19. Pokój 9,82 m2

Mieszkanie V: 30,76 m2
20. Hall 2,44 m2
21. Łazienka 4,85 m2
22. Salon 18,48 m2
23. Aneks kuchenny 4,99 m2

Mieszkanie VI: 30,76 m2
24. Hall 2,44 m2
25. Łazienka 4,85 m2
26. Salon 18,48 m2
27. Aneks kuchenny 4,99 m2

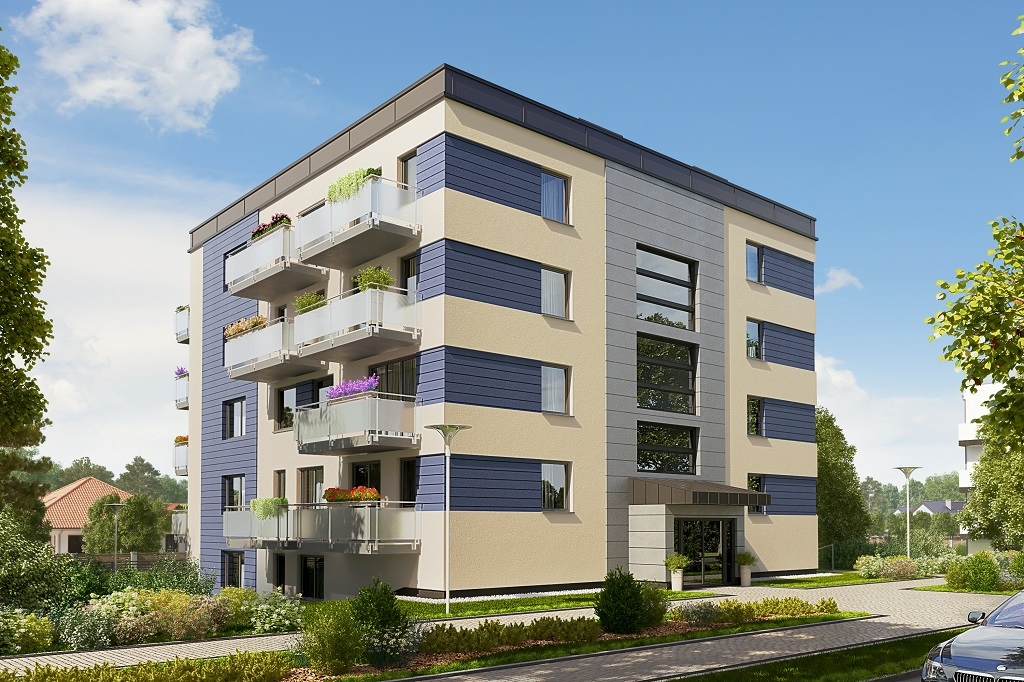

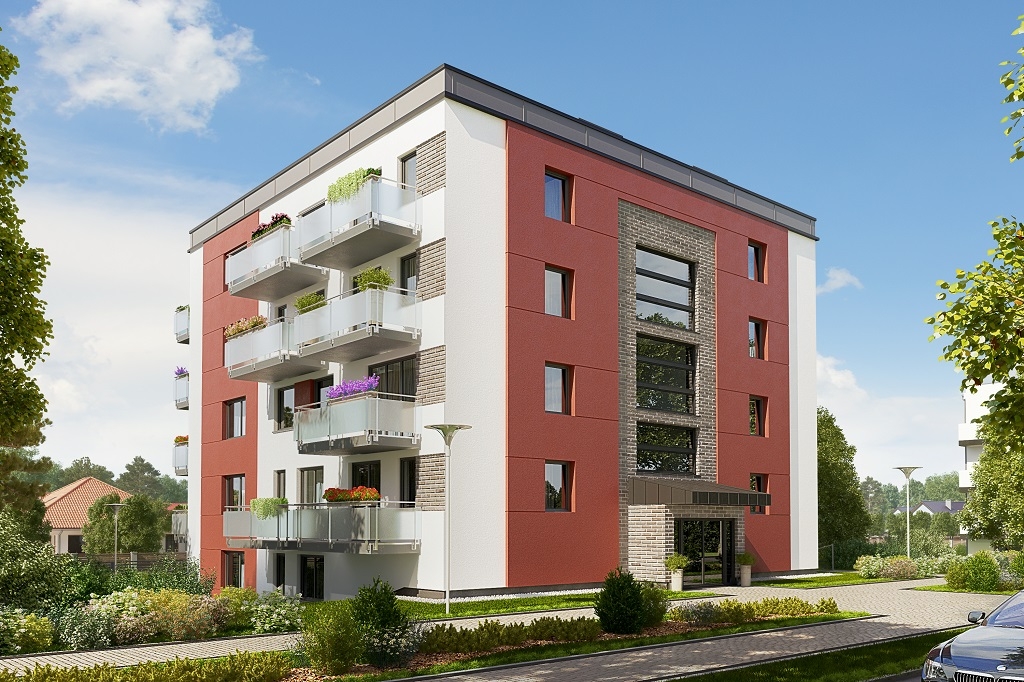

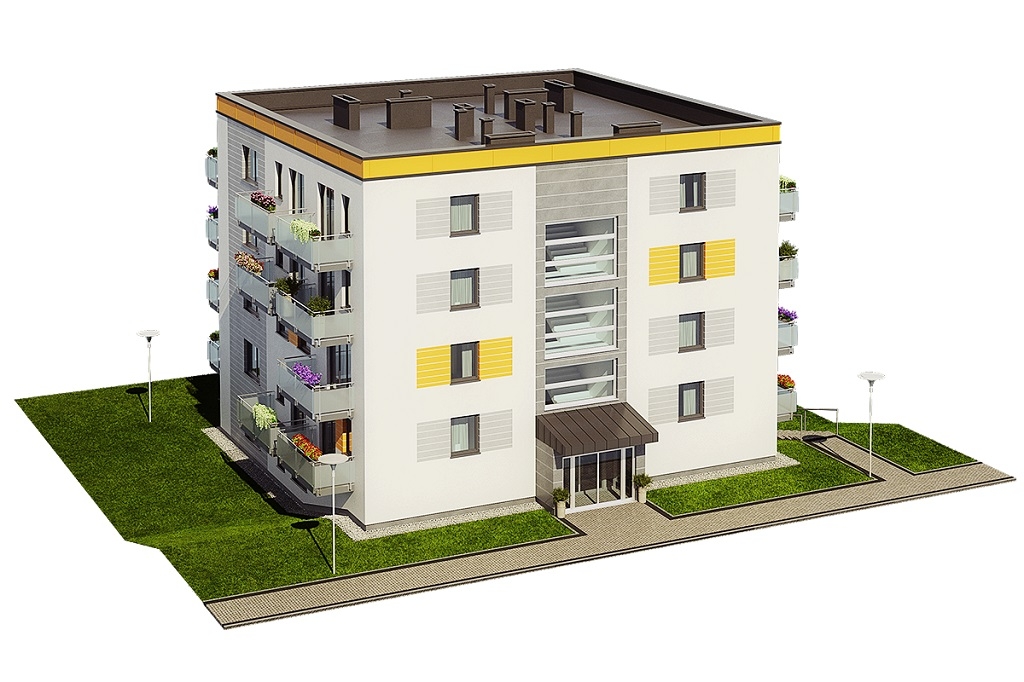

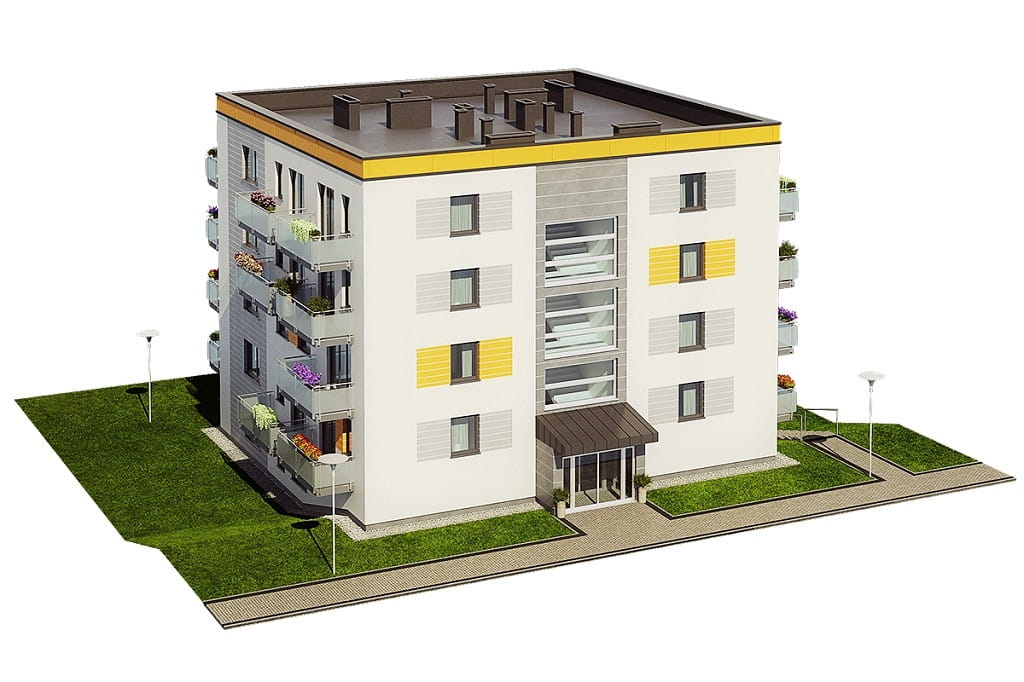

Model



Projekt domu DM-6710 - model

Elewacje



Projekt domu DM-6710 - elewacja

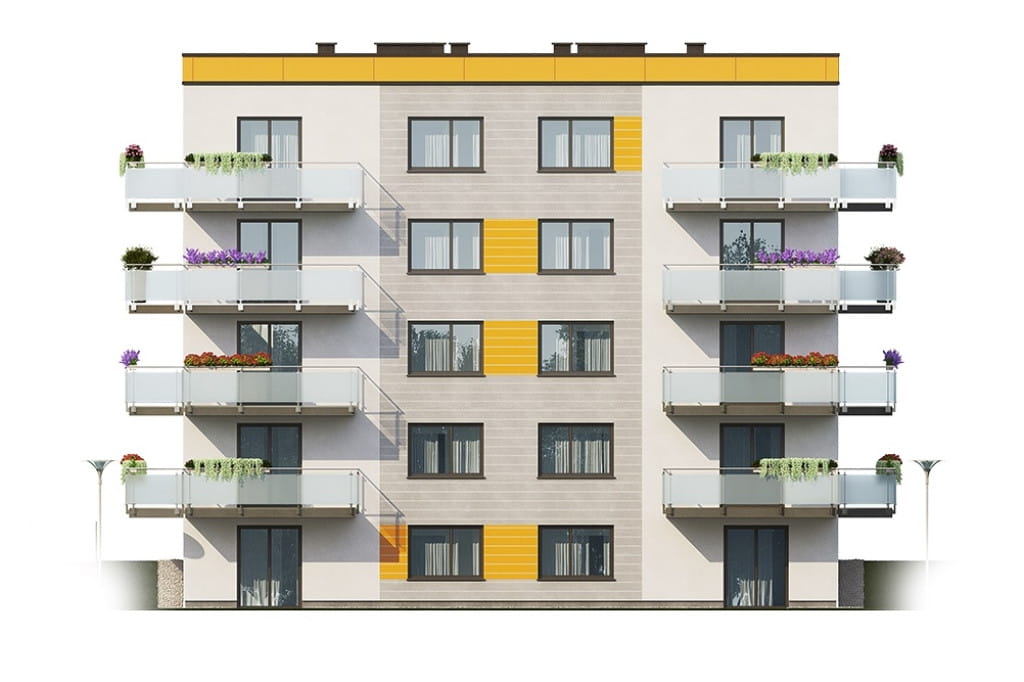

elewacja ogrodowa
Projekt domu DM-6710 - elewacja

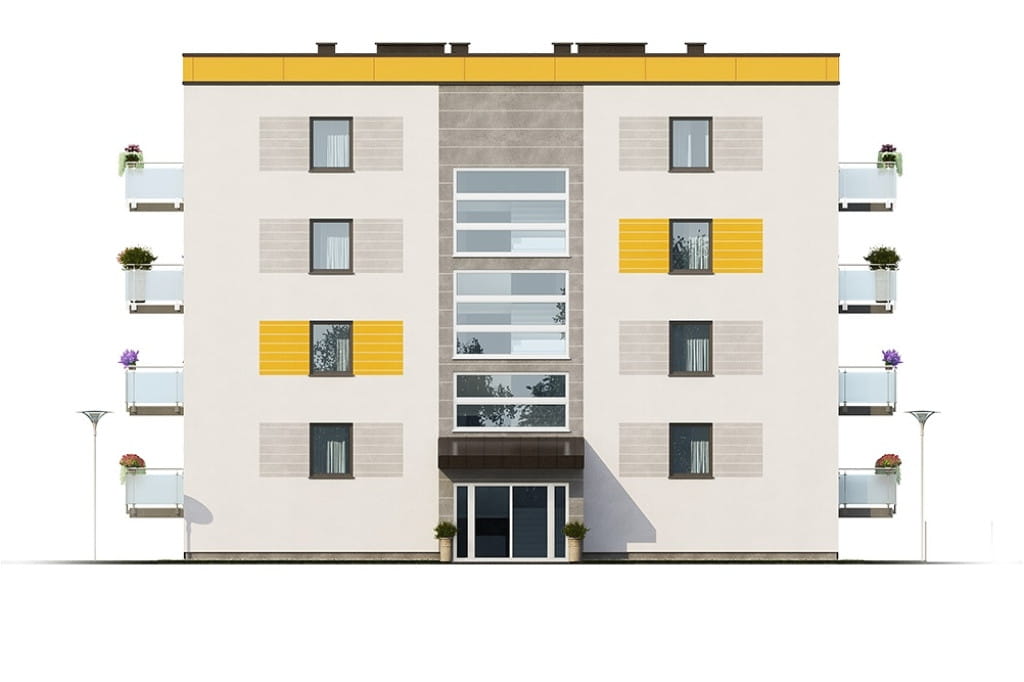

elewacja frontowa
Projekt domu DM-6710 - elewacja

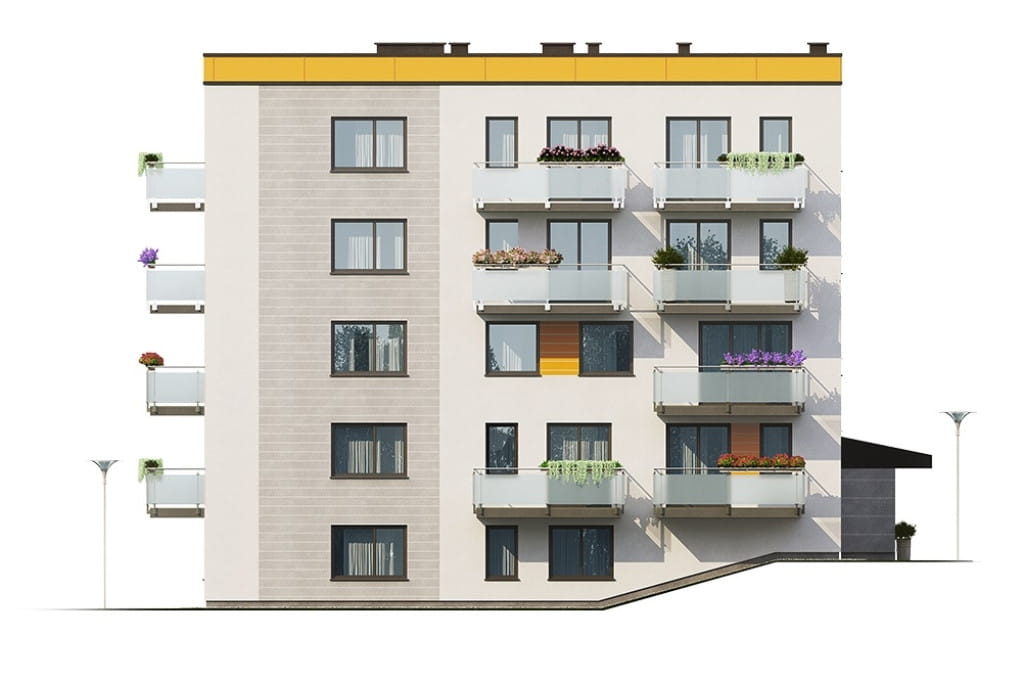

elewacja boczna
Projekt domu DM-6710 - elewacja

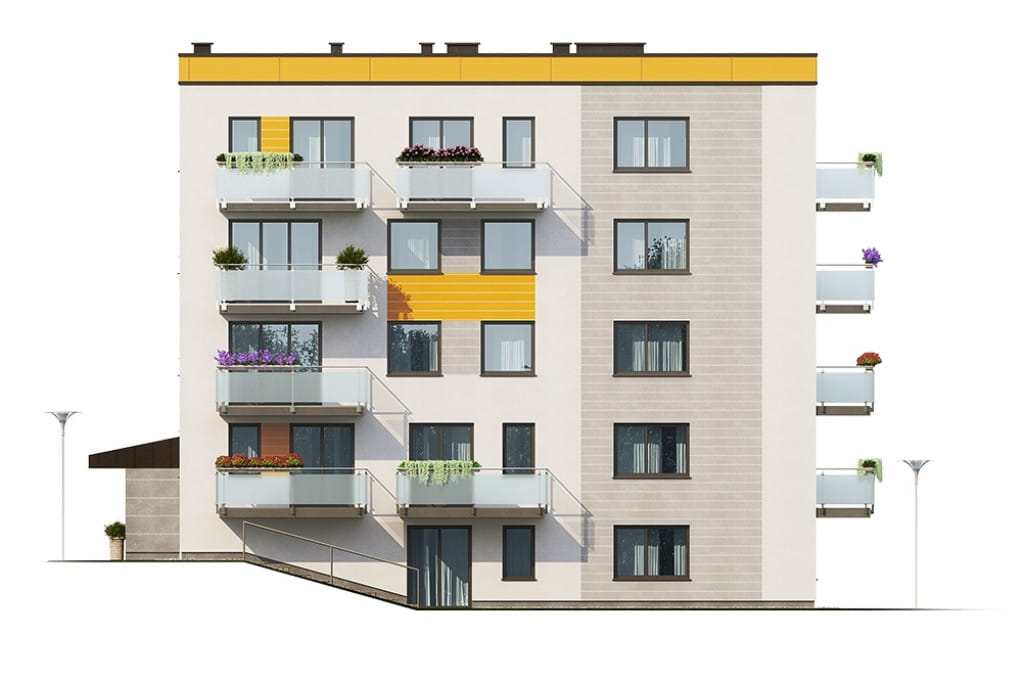

elewacja boczna

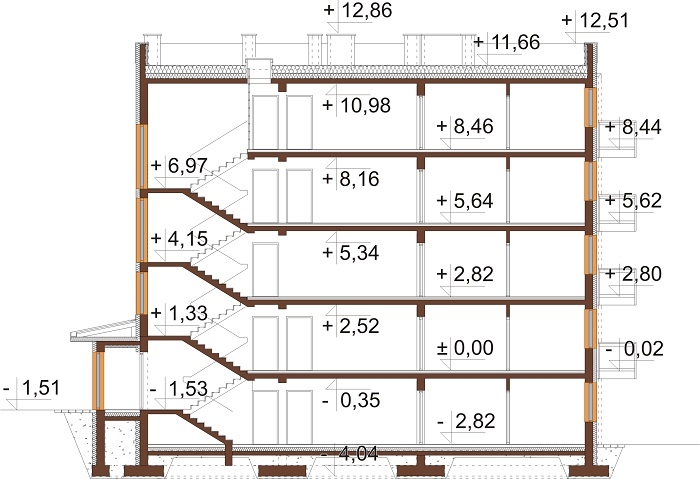

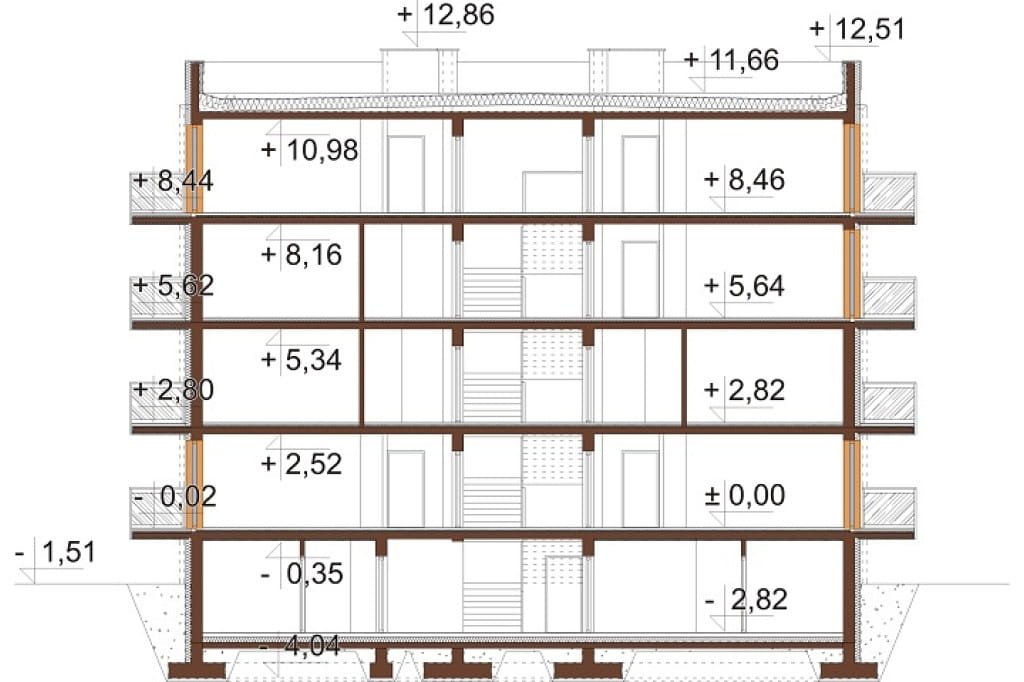

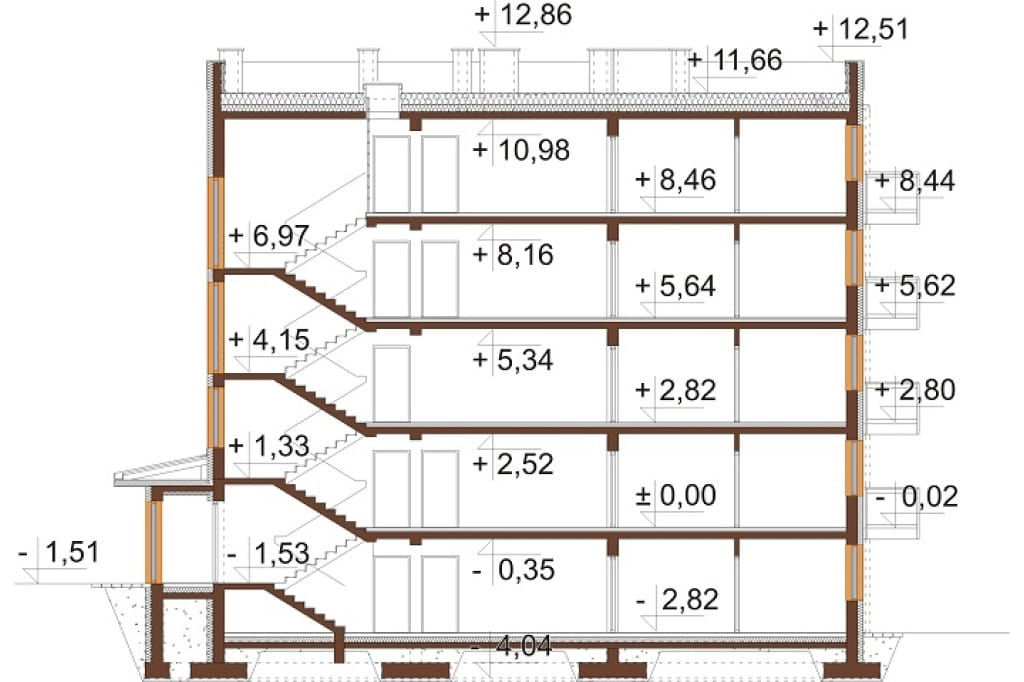

Przekrój



Projekt domu DM-6710 - przekrój Projekt domu DM-6710 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego DM-6710
Budynek 5 kondygnacyjny. Posiada, częściowe podpiwniczenie z 12 komórkami lokatorskimi, parter i 3 piętra. W obiekcie zaprojektowano 25 lokali mieszkalnych.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 15 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 2% - 4,9%
Ogrzewanie: piec gazowy dwufunkcyjny
Wentylacja: grawitacyjna
Pokrycie dachu: stropodach
Powierzchnia dach: 307,94 m2
Program:
Piwnica: korytarz, pomieszczenie techniczne, klatka schodowa, 12 komórek lokatorskich, 2 lokale mieszkalne o pow. 30,76 m2, 2 lokale mieszkalne o pow. 47,92 m2.
Parter: wiatrołap, korytarz + klatka schodowa, 4 lokale mieszkalne o pow. 30,76 m2, 2 lokale mieszkalne o pow. 47,92 m2.
Piętro I: korytarz + klatka schodowa, 2 lokale mieszkalne o pow. 61,82 m2, 2 lokale mieszkalne o pow. 47,92 m2.
Piętro II: korytarz + klatka schodowa, 1 lokal mieszkalny o pow. 61,82 m2, 2 lokale mieszkalne o pow. 47,92 m2, 2 lokale mieszkalne o pow. 30,76 m2.
Piętro III: korytarz + klatka schodowa, 4 lokale mieszkalne o pow. 30,76 m2, 2 lokale mieszkalne o pow. 47,92 m2.

 Powierzchnia zabudowy: 324.47 m²
Powierzchnia użytkowa: 1239.46 m²
Kubatura: 4705.25 m³
Szerokość działki: 26.10 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 5
Liczba pomieszczeń: 140
Kąt nachylenia dachu: 2% - 4,9%
Ilość pokoi: 28
Pokój na parterze: Tak
Wysokość budynku: 15.35 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 62.18 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: częściowo podpiwniczony
Poddasze: piętro
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz,  c.o.)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • przedmiar robót budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
