Projekt budynku handlowego
Kod: K-127
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 3 200 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

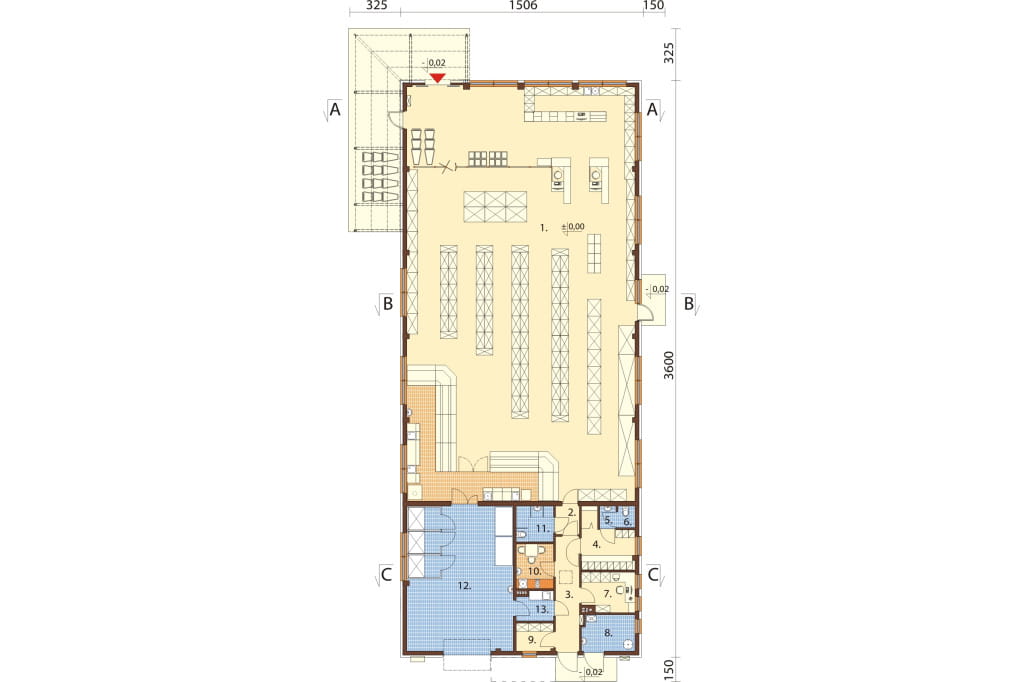

Rzut parteru



Projekt K-127 - rzut

PARTER: 488,20 m2

1. Sala sprzedaży 368,07 m2
2. Komunikacja ogólna 2,56 m2
3. Korytarz 10,49 m2
4. Szatnia 9,78 m2
5. Przedsionek 1,30 m2
6. WC 1,38 m2
7. Biuro 7,93 m2
8. Kotłownia 7,30 m2
9. Magazynek 3,99 m2
10. Pom. socjalne 6,38 m2
11. WC ogólnodostępne 5,10 m2
12. Komora dostaw 59,90 m2
13. Pom. porządkowe i mycia koszy 4,02 m2
POWIĘKSZ RZUT

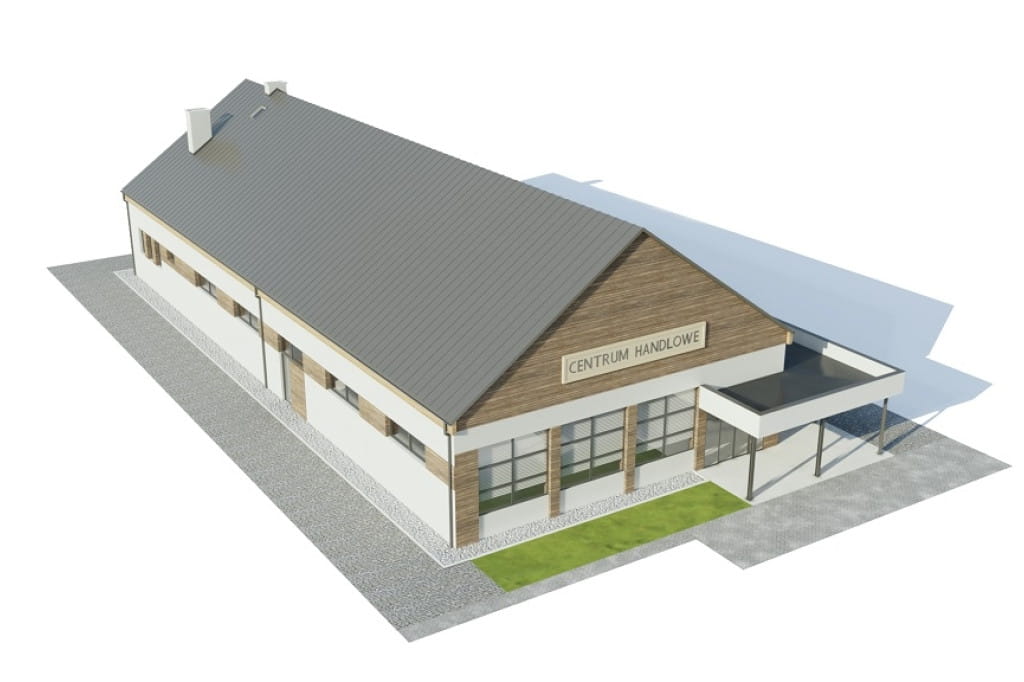

Model



Projekt K-127 - model

Elewacje



Projekt K-127 - elewacja

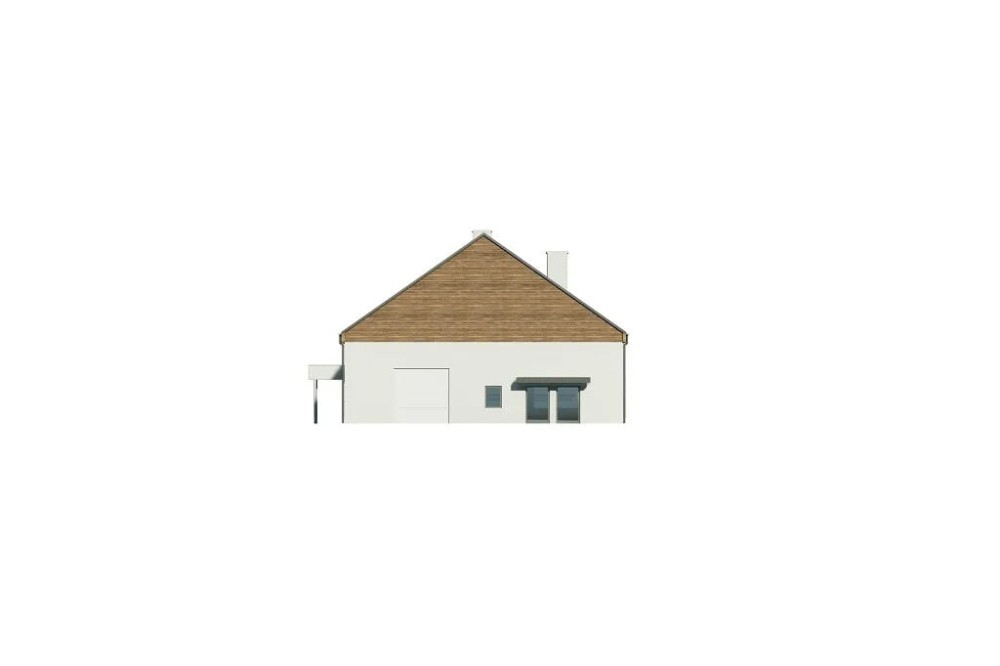

elewacja ogrodowa
Projekt K-127 - elewacja

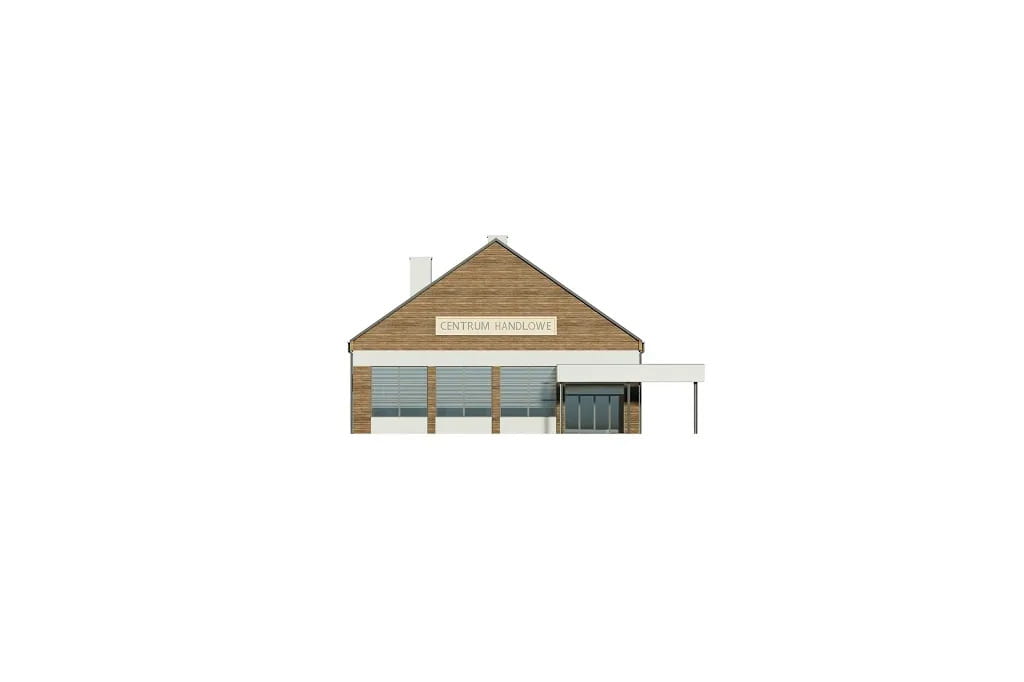

elewacja frontowa
Projekt K-127 - elewacja

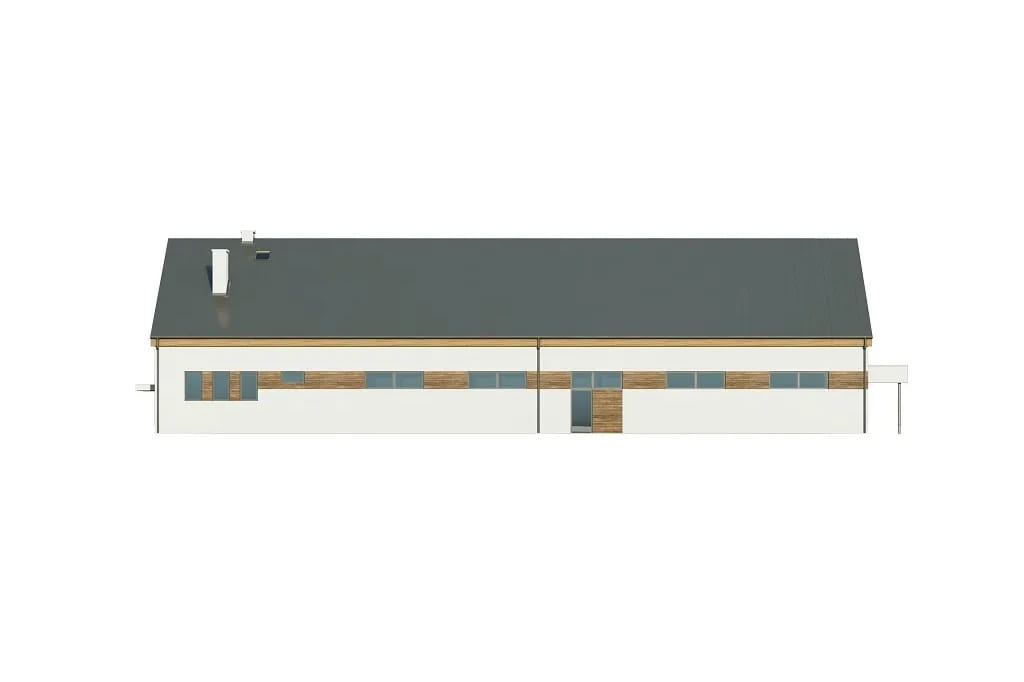

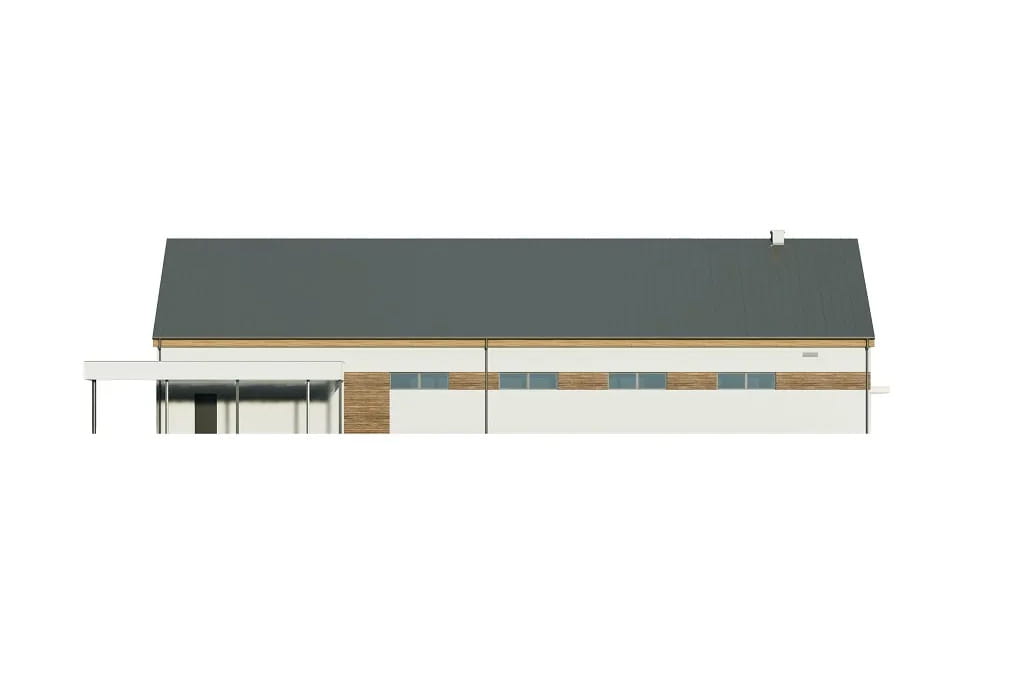

elewacja boczna
Projekt K-127 - elewacja
elewacja boczna

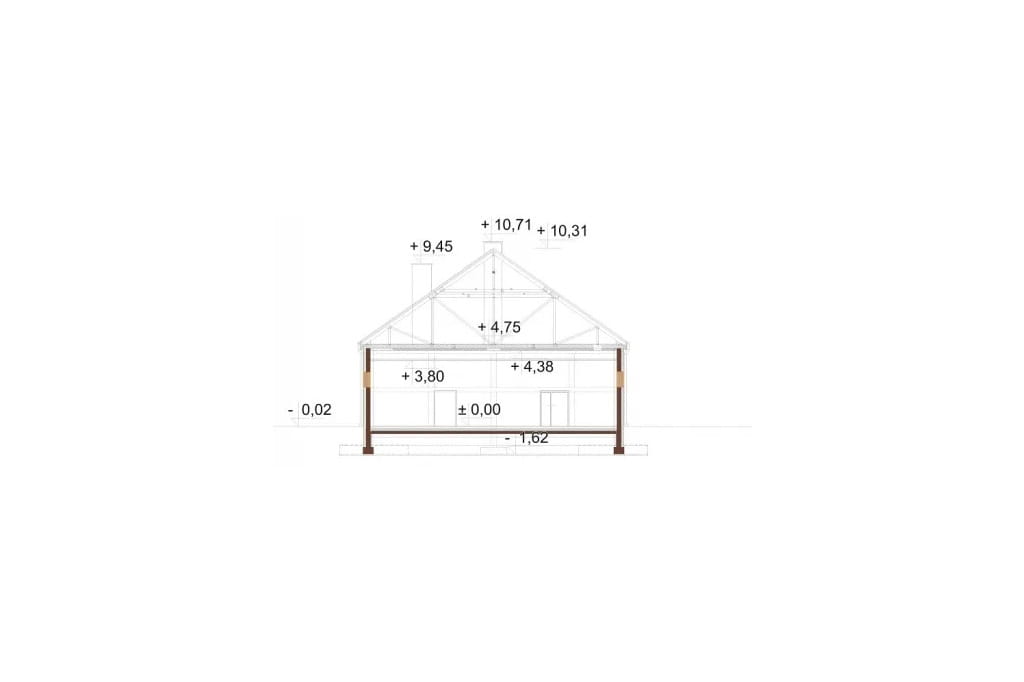

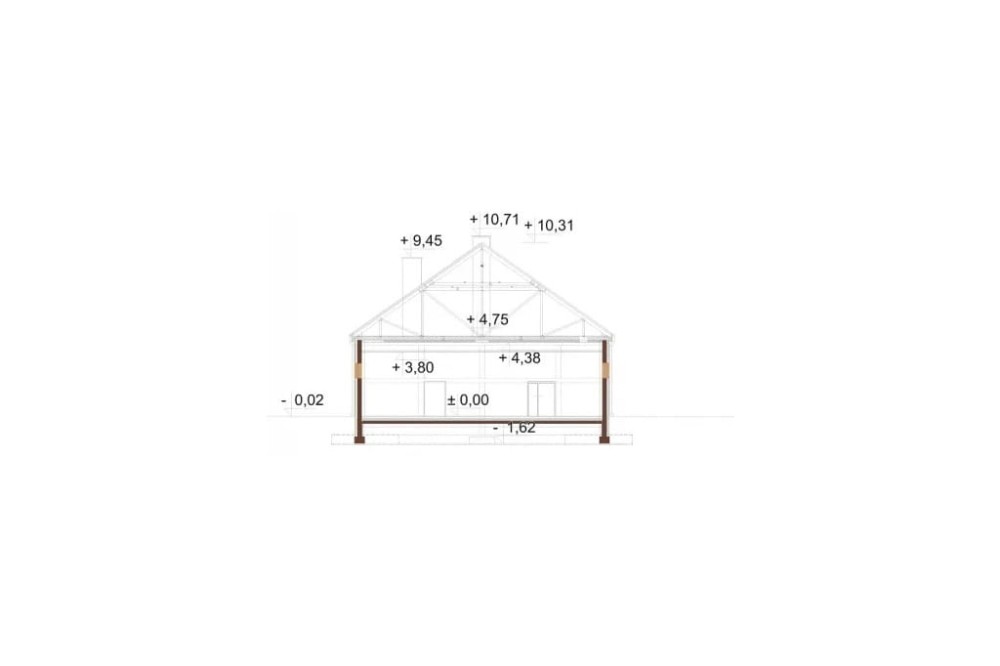

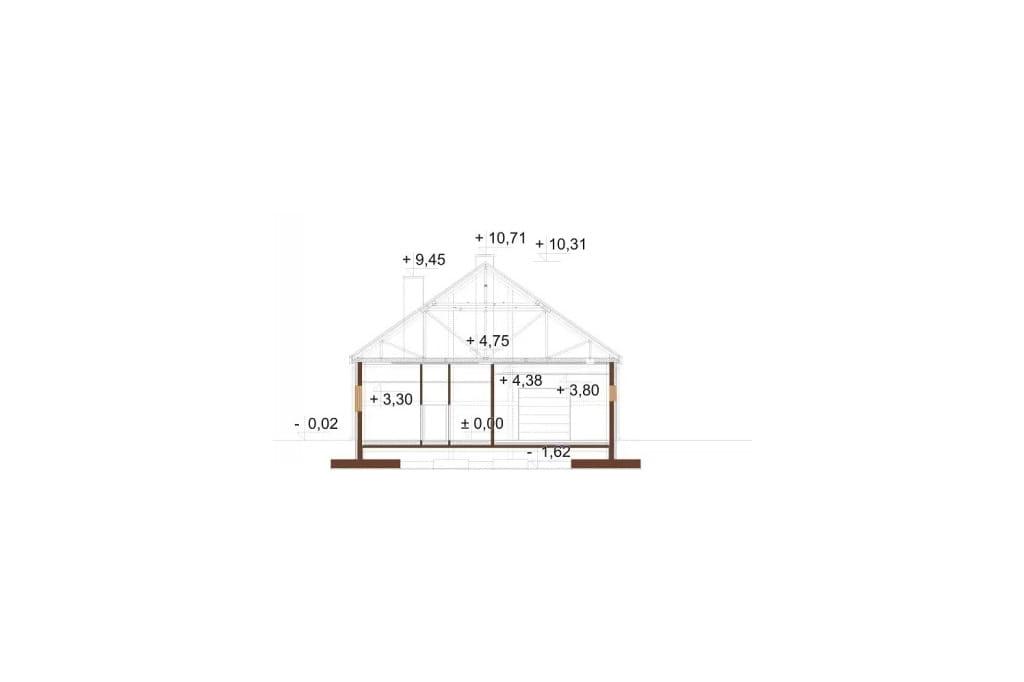

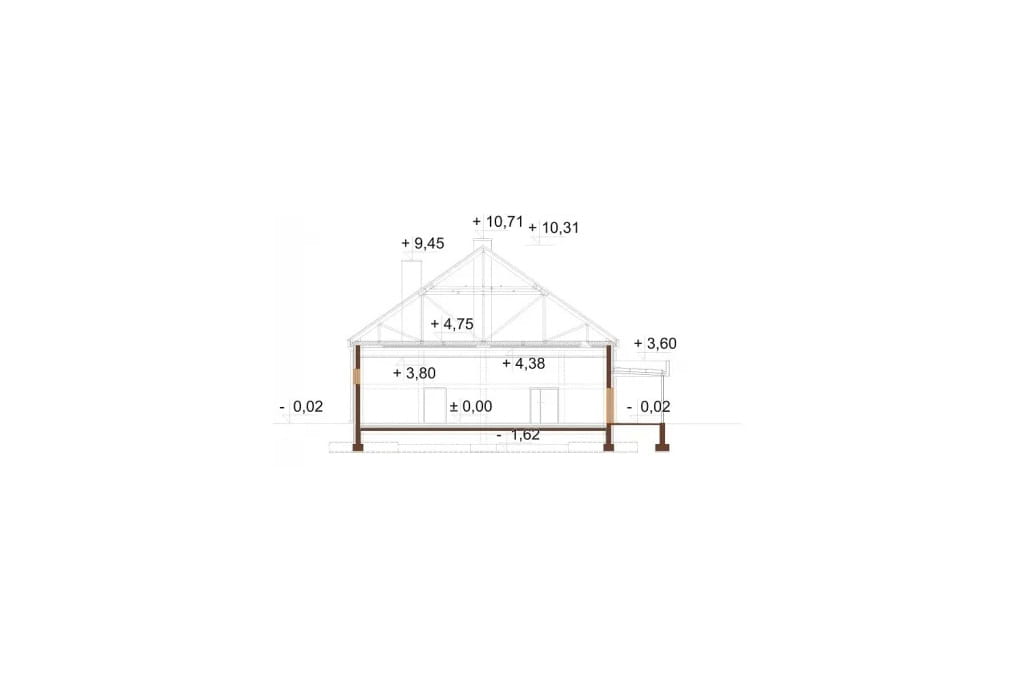

Przekrój



Projekt K-127 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku handlowego K-127
Budynek parterowy, niepodpiwniczony, bez garażu.
Obiekt będzie pełnił funkcję sklepu spożywczego samoobsługowego wraz z zapleczem sanitarno socjalno magazynowo biurowym.
Obiekt przystosowany jest dla osób niepełnosprawnych.
Sufit nad parterem stanowi konstrukcja dolnego pasa kratownicy dachowej.

Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 15 cm, tynk zewnętrzny
Kąt nachylenia dachu: 35°
Ogrzewanie: kocioł gazowy
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 685,69 m2
Program: sala sprzedaży, komunikacja ogólna, korytarz, szatnia, przedsionek, WC, biura, kotłownia, magazynek, pomieszczenie socjalne, WC ogólnodostępne, komora dostaw, pomieszczenie porządkowe.

 Powierzchnia zabudowy: 542.16 m²
Powierzchnia użytkowa: 488.20 m²
Kubatura: 4176.00 m³
Szerokość działki: 23.81 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 13
Kąt nachylenia dachu: 35°
Pokój na parterze: Nie
Wysokość budynku: 10.33 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 44.33 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: handlowo-usługowe, komercyjne, projekt sklepu, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt sklepu samoobsługowego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem gazowym, wentylacja mechaniczna z rekuperacją)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
