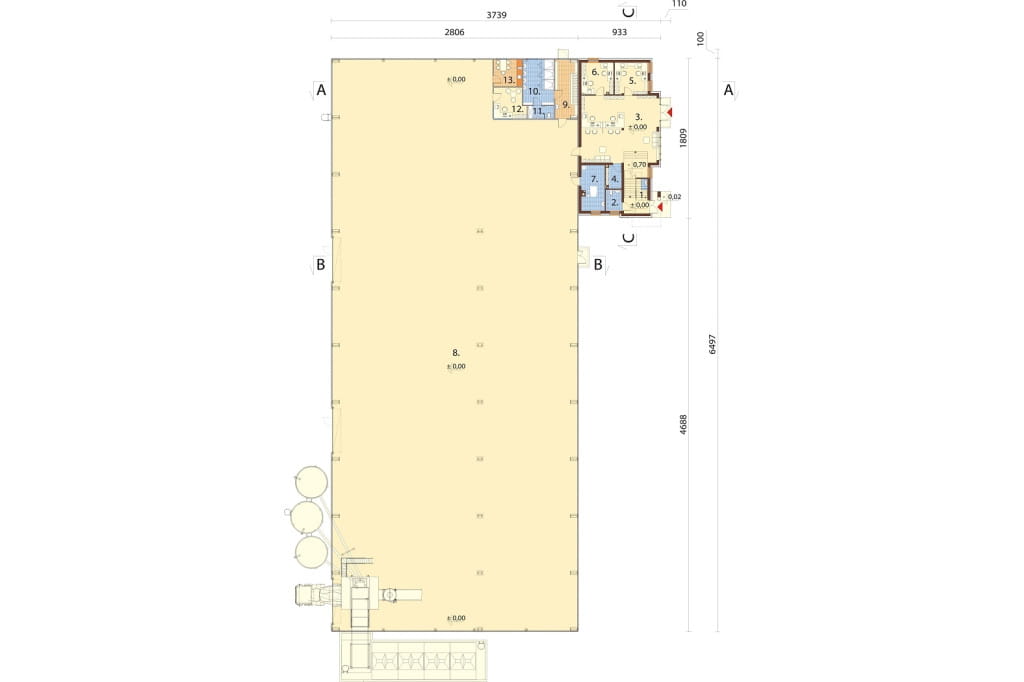

Rzut parteru



Projekt K-139 - rzut

PARTER: 1909,15 m2

1. Hall  +kl. schod. 8,32 m2
2. WC 4,17 m2​
3. Ekspozycja + BOK 68,91 m2​
4. Pom. gosp. 4,40 m2​
5. Biuro 13,33 m2​
6. Biuro 12,88 m2​
7. Kotłownia 13,20 m2​
8. Hala produkcyjna 1724,47 m2​
9. Szatnia pracowników hali 16,41 m2​
10. Umywalki + natrysk 17,02 m2​
11. WC męskie 4,08 m2​
12. Pokój kierownika 12,16 m2​
13. Pokój śniadań 9,80 m2​

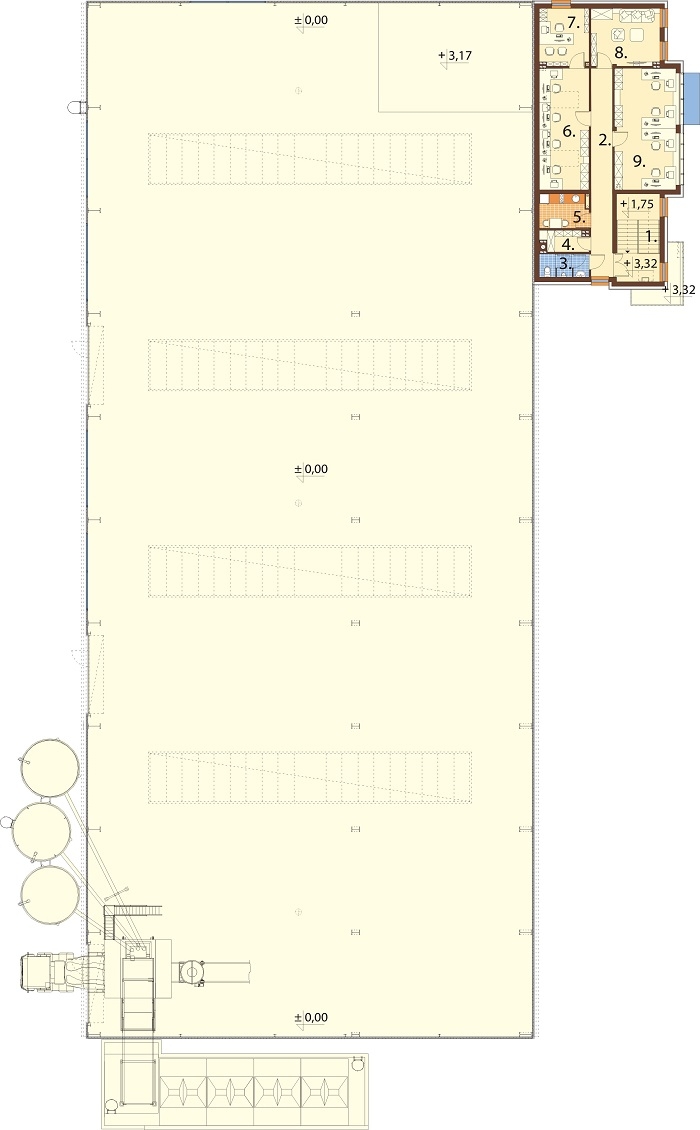

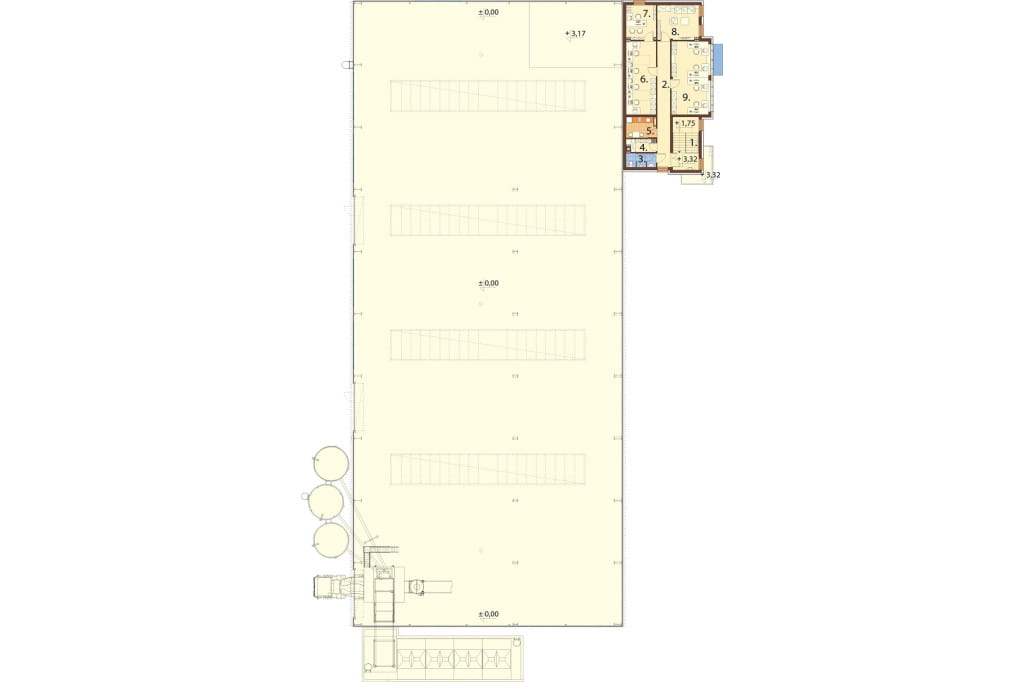

Rzut I piętra



Projekt K-139 - rzut

I PIĘTRO: 123,72 m2

1. Kl. schodowa 14,61 m2
2. Korytarz 16,94 m2
3. WC + przedsionek 4,23 m2
4. Archiwum 3,51 m2
5. Pokój śniadań 6,32 m2
6. Biuro 23,31 m2
7. Biuro 10,86 m2
8. Pokój wielofunkcyjny 15,14 m2
9. Biuro 28,80 m2

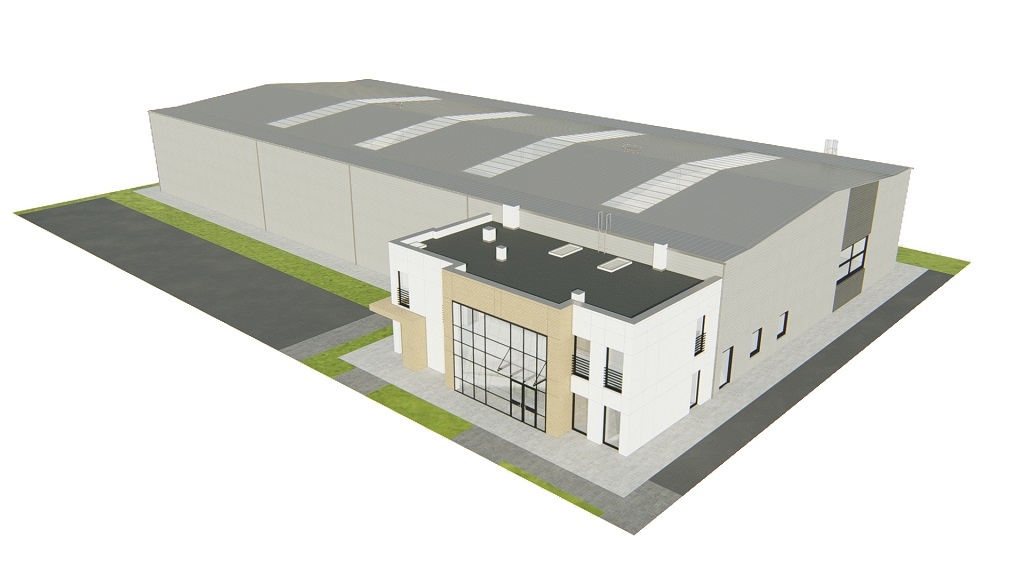

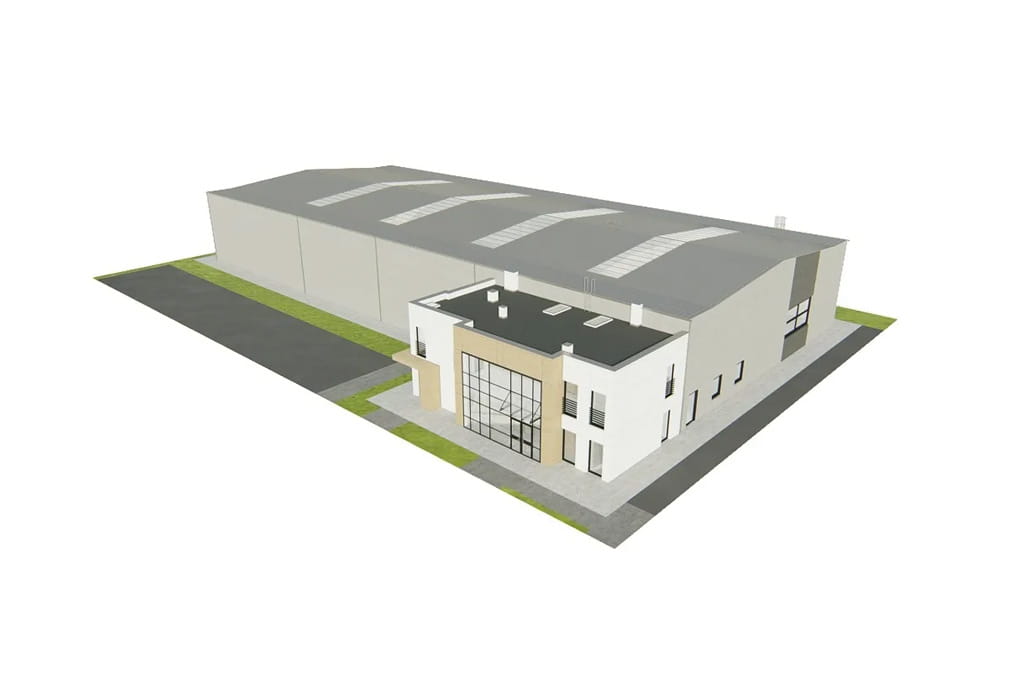

Model



Projekt K-139 - model

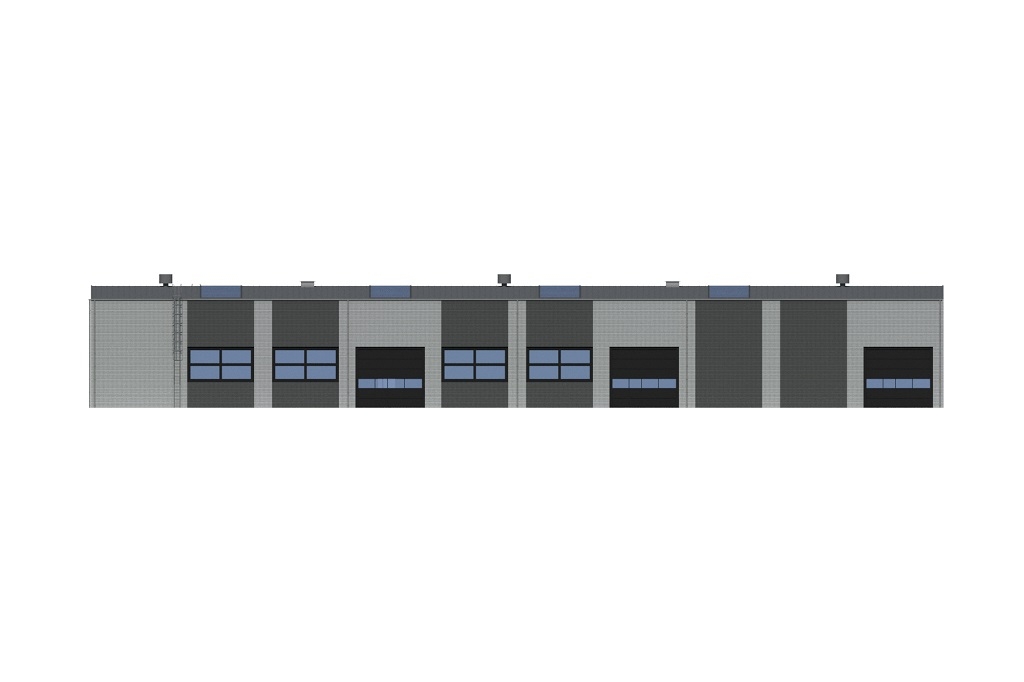

Elewacje



Projekt K-139 - elewacja
elewacja ogrodowa

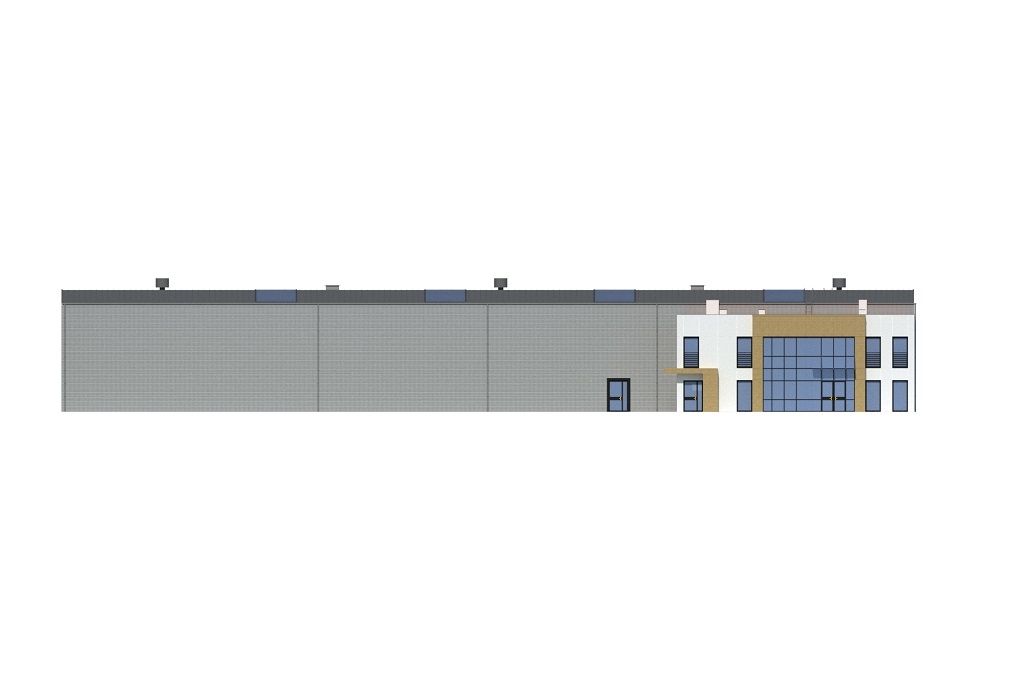

Projekt K-139 - elewacja
elewacja frontowa

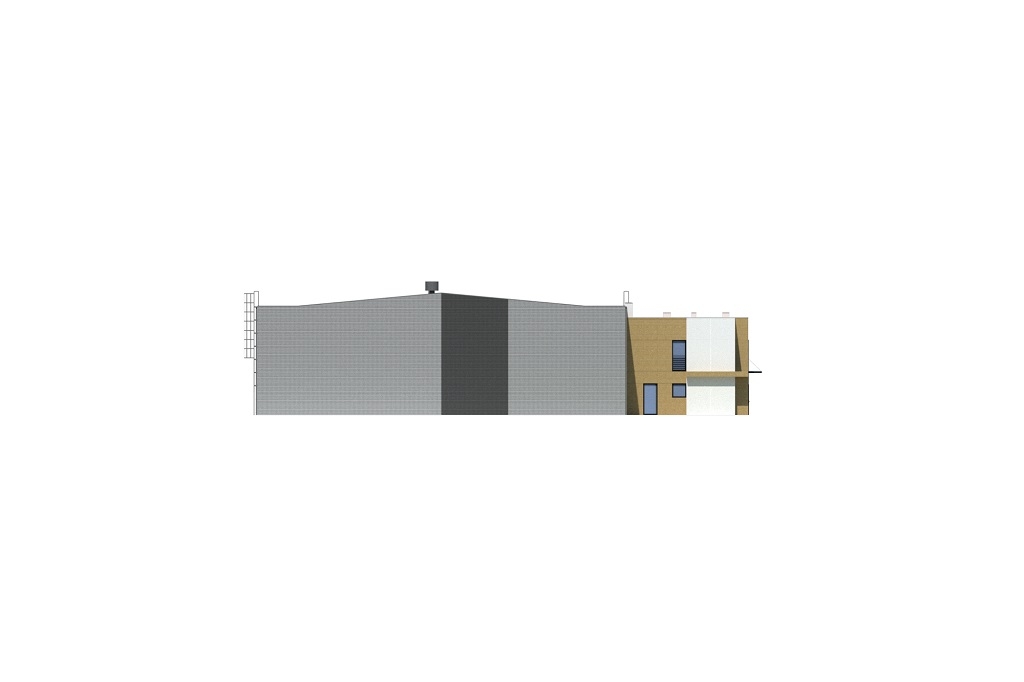

Projekt K-139 - elewacja
elewacja boczna

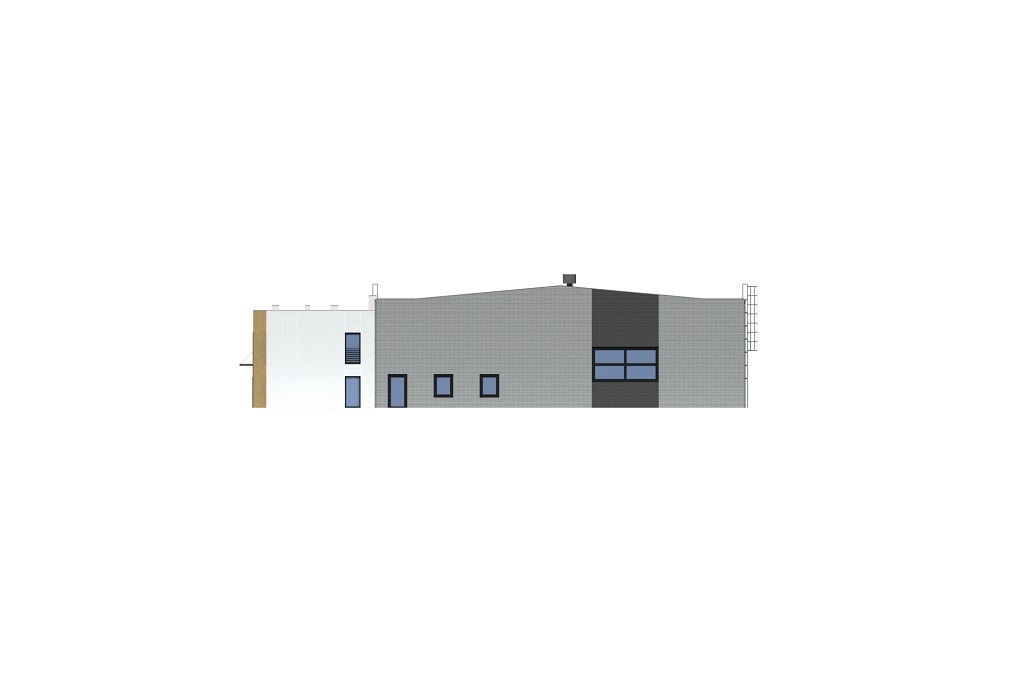

Projekt K-139 - elewacja
elewacja boczna

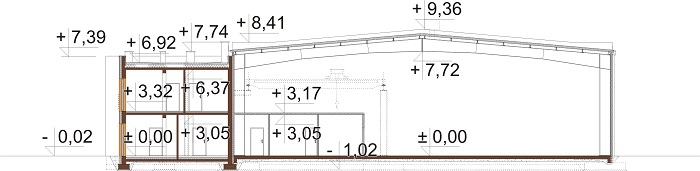

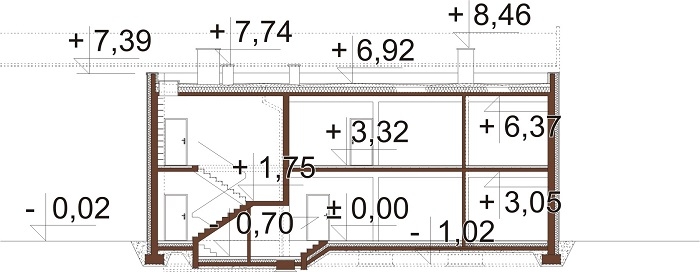

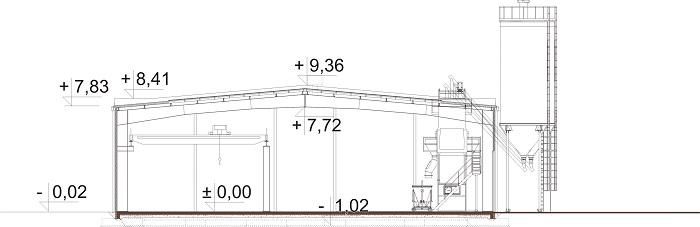

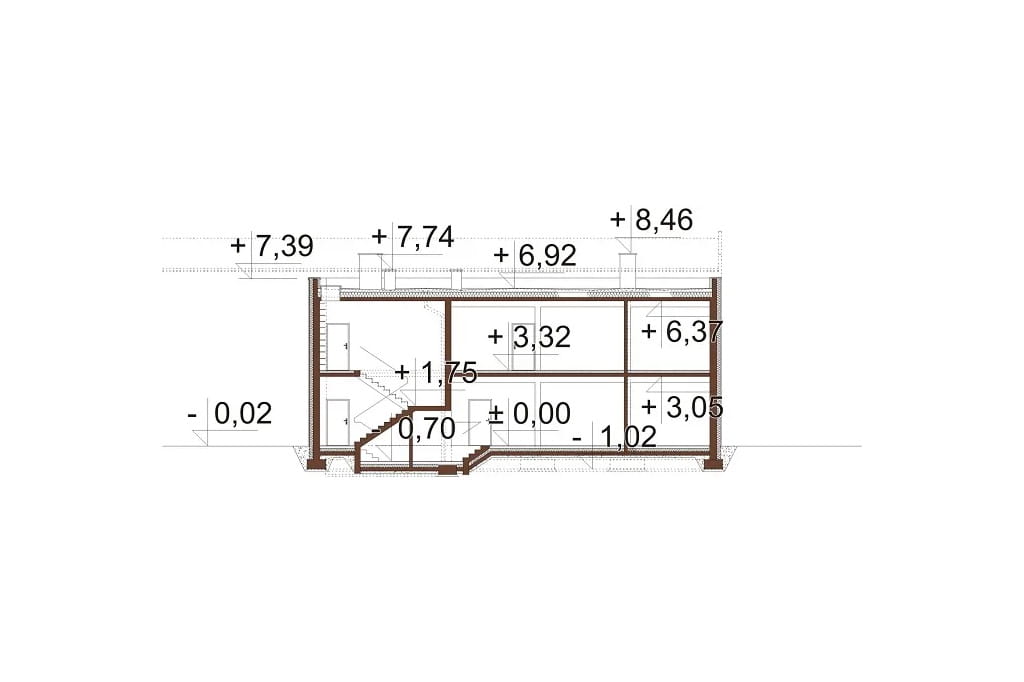

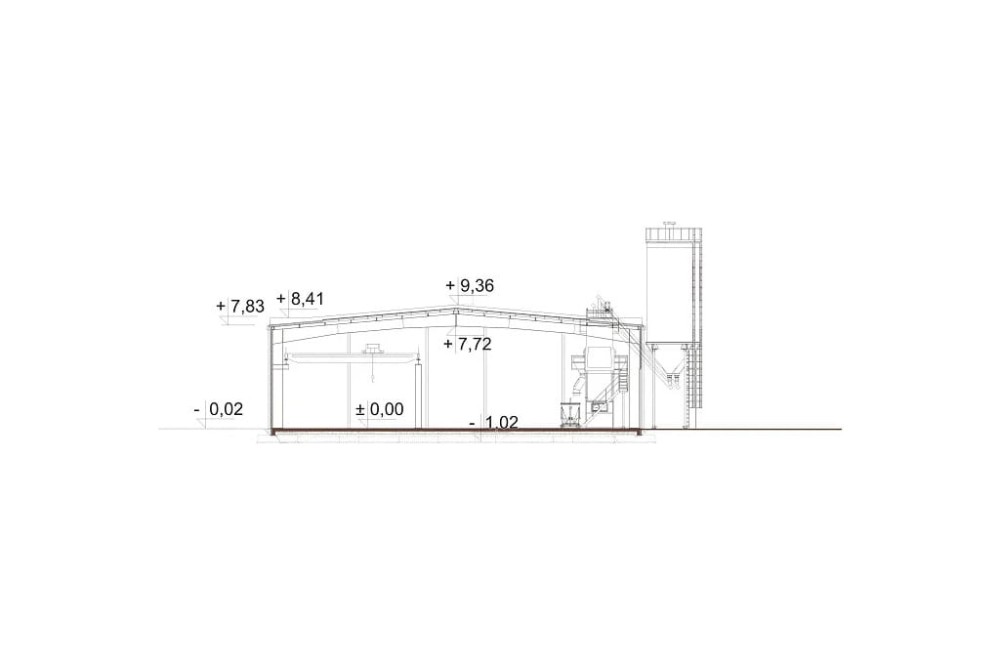

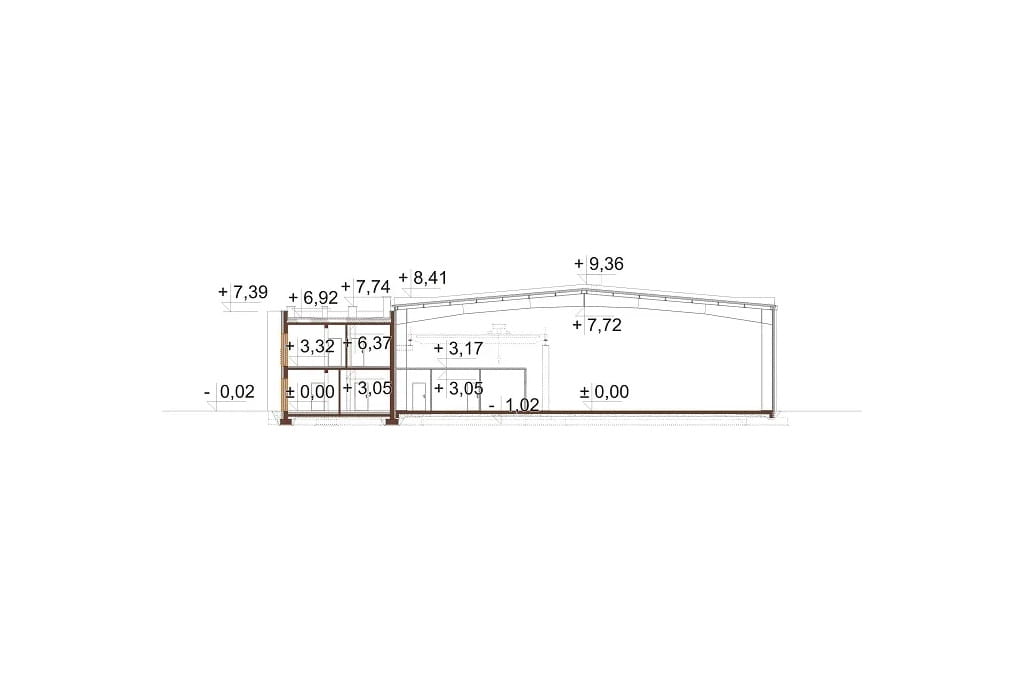

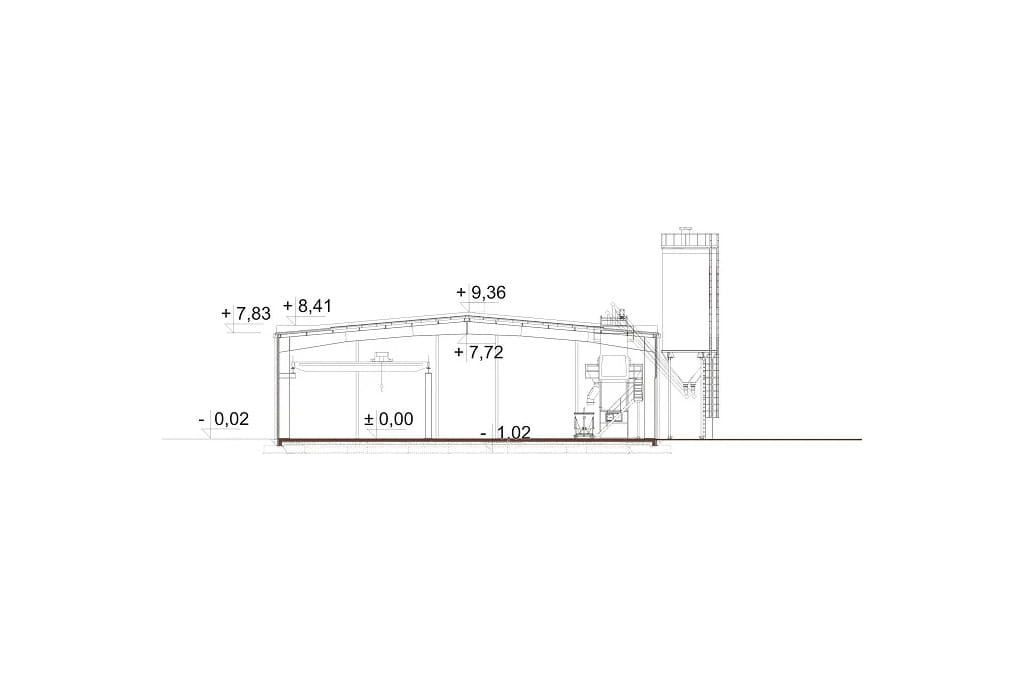

Przekrój



Projekt K-139 - przekrój Projekt K-139 - przekrój Projekt K-139 - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku produkcyjno - biurowego K-139
Budynek nie jest podpiwniczony i składa się z dwóch części: 1 część to dwukondygnacyjny budynek biurowy, 2 część to jednokondygnacyjna hala produkcyjna.

Część biurowa - przykryta stropodachem o spadku 2 - 6%. W tej części budynku przewiduje się do 15 pracowników biurowych.
Część produkcyjna - przykryta dachem dwuspadowym o symetrycznym nachyleniu połaci 5%. W części produkcyjnej przewiduje się do 10 - 12 pracowników.

Technologia: tradycyjna (biuro), stalowa (hala)
Ściany zewnętrzne:
* część biurowa: pustak ceramiczny 29 cm, konstrukcja wsporcza dla paneli zewnętrznych 17 cm, wełna mineralna 15 cm, pustak powietrza 2 cm, tynk zewnętrzny
* część produkcyjna: płyta warstwowa z rdzeniem poliuretanowym 12 cm, konstrukcja stalowa wg projektu konstrukcji.
Strop w budynku: żelbetowy
Ogrzewanie:
* część biurowa: kocioł gazowy
* część produkcyjna: aparaty grzewczo - wentylacyjne gazowe
Wentylacja:
* część biurowa: grawitacyjna
* część produkcyjna: grawitacyjna z przewietrzaniem
Pokrycie dachu:
* część biurowa: stropodach
* część produkcyjna: dachowa płyta warstwowa
Program:
* parter: hall, klatka schodowa, ekspozycja + biuro obsługi klienta, pomieszczenie gospodarcze, 2 biura, kotłownia, hala produkcyjna, szatnia pracowników hali, umywalki z natryskami, WC męskie, pokój kierownika, pokój śniadań
* piętro: klatka schodowa, korytarz WC z przedsionkiem, archiwum, pokój śniadań, 3 pomieszczenia biurowe, pokój wielofunkcyjny

 Powierzchnia zabudowy: 1979.11 m²
Powierzchnia użytkowa: 2032.87 m²
Kubatura: 16577.90 m³
Szerokość działki: 45.39 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 22
Kąt nachylenia dachu: 2% - 6%
Pokój na parterze: Nie
Wysokość budynku: 9.38 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 60.30 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
