Projekt domu

Budynek wielorodzinny
Kod: L-6793
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 400 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 827.28 m²

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

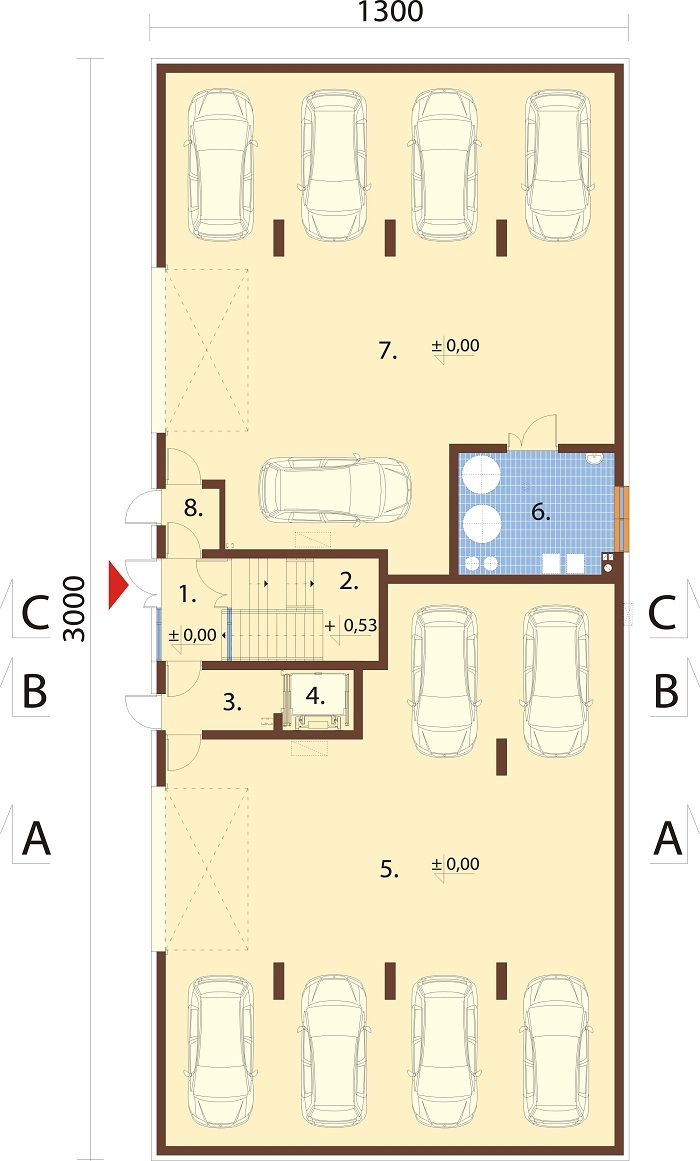

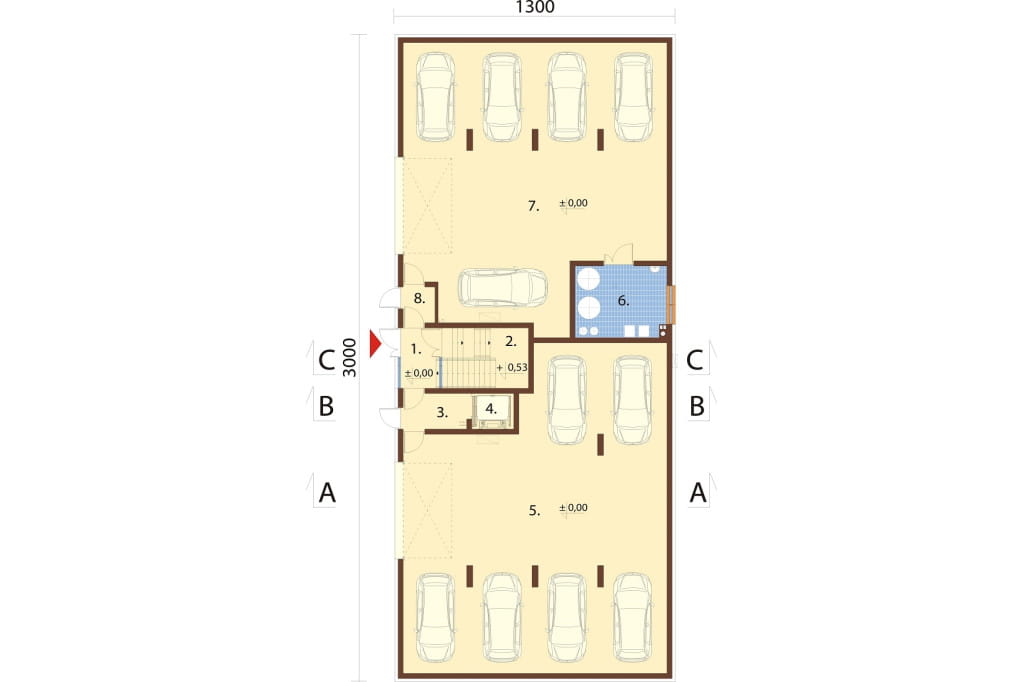

Rzut parteru



Projekt domu L-6793 - rzut

PARTER: 338,35 m2

1. Wiatrołap 4,54 m2
2. Klatka schodowa 7,99 m2
3. Przedsionek 4,66 m2
4. Szyb windy 3,20 m2
5. Miejsce postojowe 160,40 m2
6. Kotłownia gazowa 13,62 m2
7. Miejsce postojowe 141,64 m2
8. Przedsionek 2,30 m2

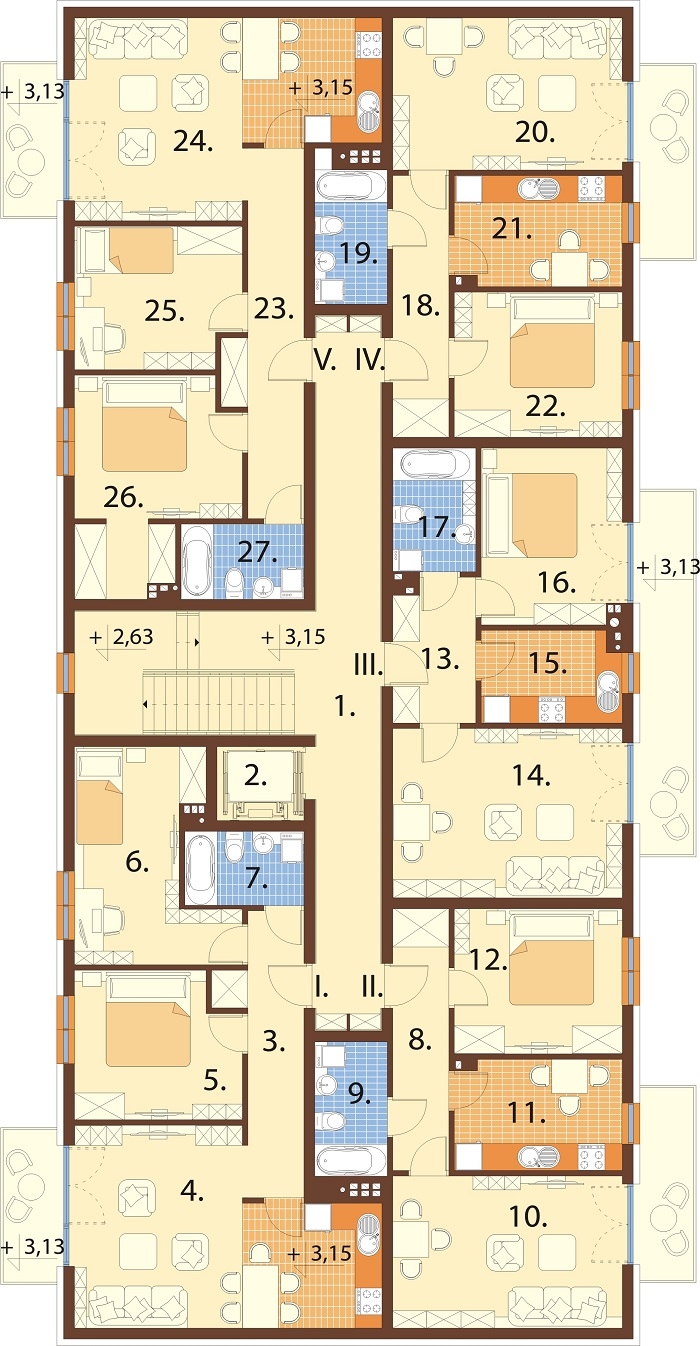

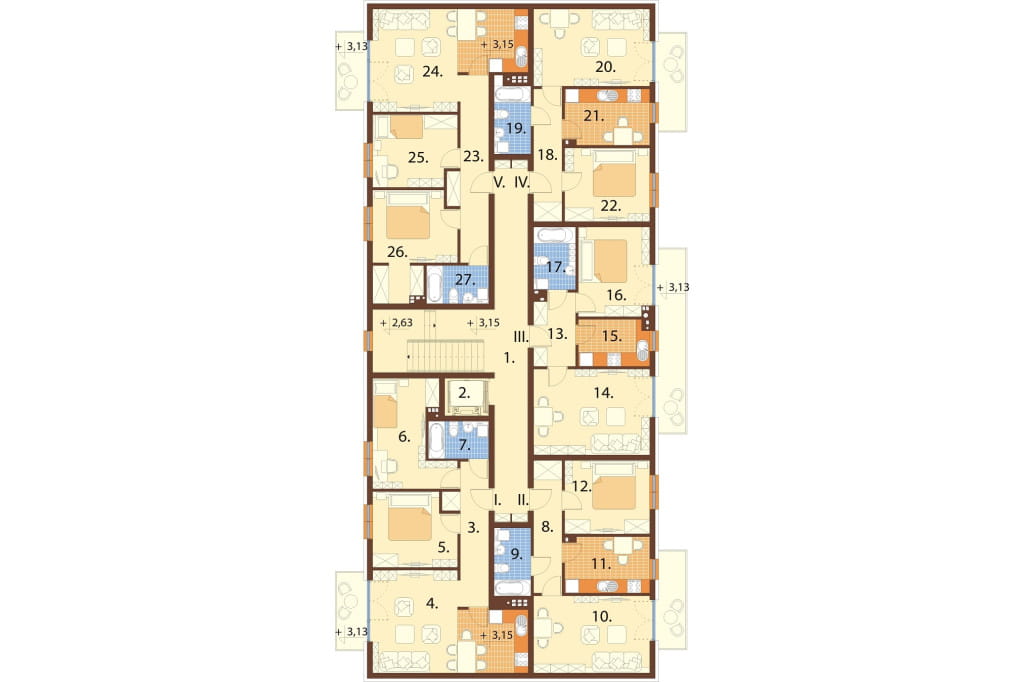

Rzut I piętra



Projekt domu L-6793 - rzut

I PIĘTRO: 312,37 m2

1. Korytarz + kl. sch. 36,61 m2
2. Szyb windy

Lokal mieszkalny nr 1: 62,72 m2
3. Hall 8,34 m2
4. Pokój dzienny + aneks kuch. 25,19 m2
5. Pokój 11,45 m2
6. Pokój 13,52 m2
7. Łazienka 4,22 m2

Lokal mieszkalny nr 2: 49,51 m2
8. Hall 7,01 m2
9. Łazienka 4,67 m2
10. Pokój dzienny 17,04 m2
11. Kuchnia 8,92 m2
12. Pokój 11,87 m2

Lokal mieszkalny nr 3: 47,55 m2
13. Hall 5,57 m2
14. Pokój dzienny 18,99 m2
15. Kuchnia 6,11 m2
16. Pokój 11,96 m2
17. Łazienka 4,92 m2

Lokal mieszkalny nr 4: 49,51 m2
18. Hall 7,01 m2
19. Łazienka 4,67 m2
20. Pokój dzienny 17,04 m2
21. Kuchnia 8,92 m2
22. Pokój 11,87 m2

Lokal mieszkalny nr 5: 66,47 m2
23. Hall 10,84 m2
24. Pokój dzienny + aneks kuch. 25,19 m2
25. Pokój 11,22 m2
26. Pokój + garderoba 14,78 m2
27. Łazienka 4,44 m2

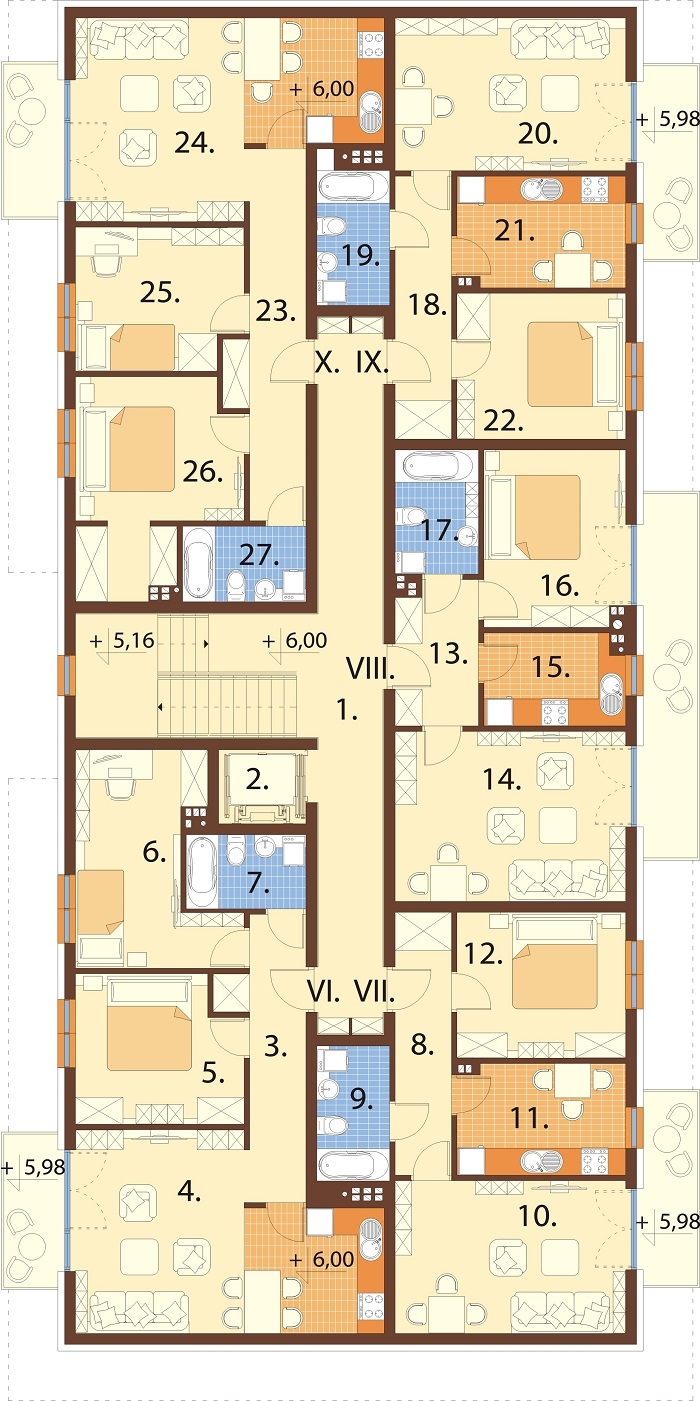

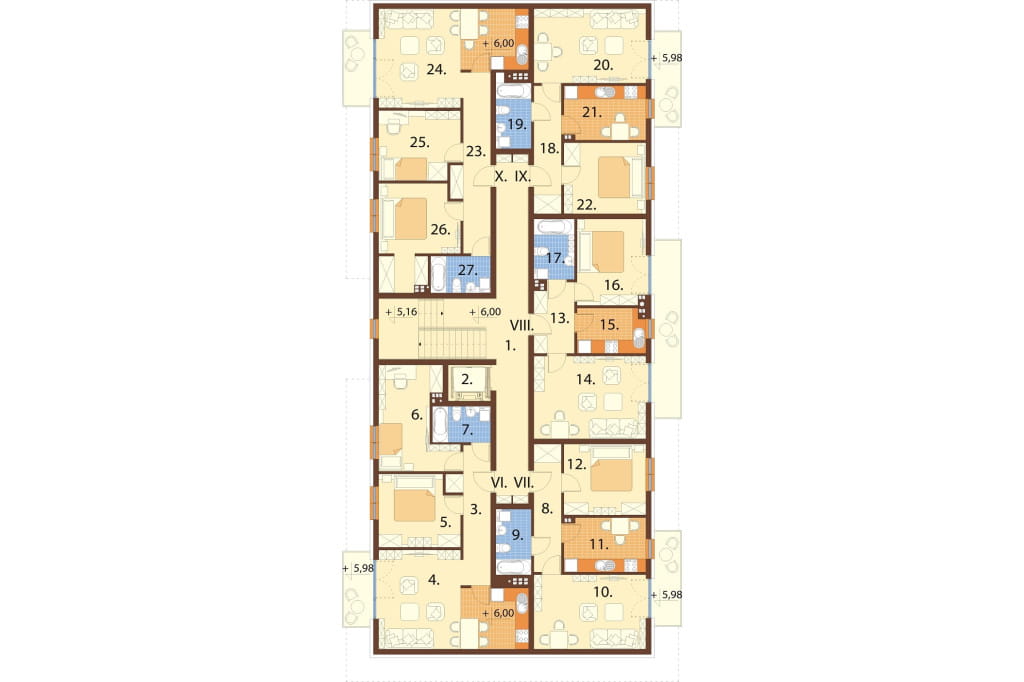

Rzut II piętra



Projekt domu L-6793 - rzut

II PIĘTRO: 312,37 m2

1. Korytarz + kl. sch. 36,61 m2
2. Szyb windy

Lokal mieszkalny nr 6: 62,72 m2
3. Hall 8,34 m2
4. Pokój dzienny + aneks kuch. 25,19 m2
5. Pokój 11,45 m2
6. Pokój 13,52 m2
7. Łazienka 4,22 m2

Lokal mieszkalny nr 7: 49,51 m2
8. Hall 7,01 m2
9. Łazienka 4,67 m2
10. Pokój dzienny 17,04 m2
11. Kuchnia 8,92 m2
12. Pokój 11,87 m2

Lokal mieszkalny nr 8: 47,55 m2
13. Hall 5,57 m2
14. Pokój dzienny 18,99 m2
15. Kuchnia 6,11 m2
16. Pokój 11,96 m2
17. Łazienka 4,92 m2

Lokal mieszkalny nr 9: 49,51 m2
18. Hall 7,01 m2
19. Łazienka 4,67 m2
20. Pokój dzienny 17,04 m2
21. Kuchnia 8,92 m2
22. Pokój 11,87 m2

Lokal mieszkalny nr 10: 66,47 m2
23. Hall 10,84 m2
24. Pokój dzienny + aneks kuch. 25,19 m2
25. Pokój 11,22 m2
26. Pokój + garderoba 14,78 m2
27. Łazienka 4,44 m2

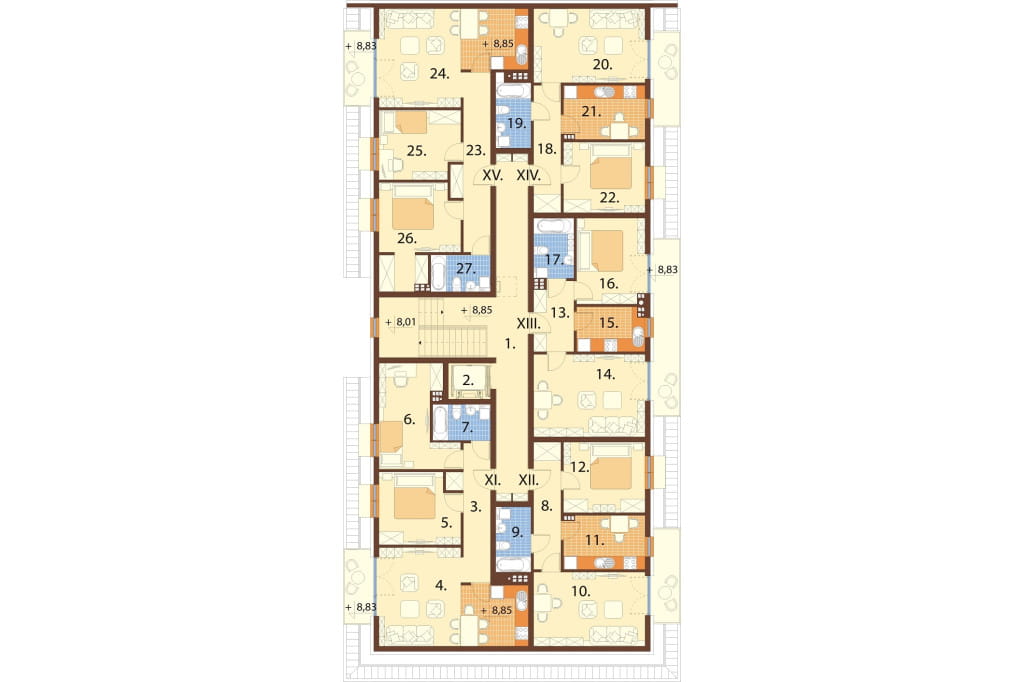

Rzut III piętra



Projekt domu L-6793 - rzut

III PIĘTRO: 312,37 m2

1. Korytarz + kl. sch. 36,61 m2
2. Szyb windy

Lokal mieszkalny nr 11: 62,72 m2
3. Hall 8,34 m2
4. Pokój dzienny + aneks kuch. 25,19 m2
5. Pokój 11,45 m2
6. Pokój 13,52 m2
7. Łazienka 4,22 m2

Lokal mieszkalny nr 12: 49,51 m2
8. Hall 7,01 m2
9. Łazienka 4,67 m2
10. Pokój dzienny 17,04 m2
11. Kuchnia 8,92 m2
12. Pokój 11,87 m2

Lokal mieszkalny nr 13: 47,55 m2
13. Hall 5,57 m2
14. Pokój dzienny 18,99 m2
15. Kuchnia 6,11 m2
16. Pokój 11,96 m2
17. Łazienka 4,92 m2

Lokal mieszkalny nr 14: 49,51 m2
18. Hall 7,01 m2
19. Łazienka 4,67 m2
20. Pokój dzienny 17,04 m2
21. Kuchnia 8,92 m2
22. Pokój 11,87 m2

Lokal mieszkalny nr 15: 66,47 m2
23. Hall 10,84 m2
24. Pokój dzienny + aneks kuch. 25,19 m2
25. Pokój 11,22 m2
26. Pokój + garderoba 14,78 m2
27. Łazienka 4,44 m2

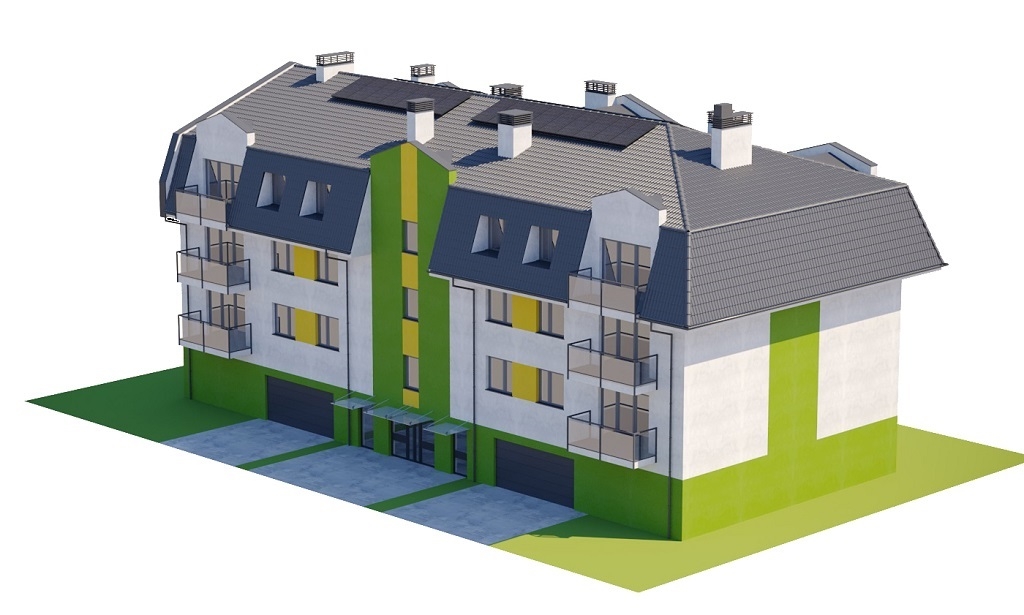

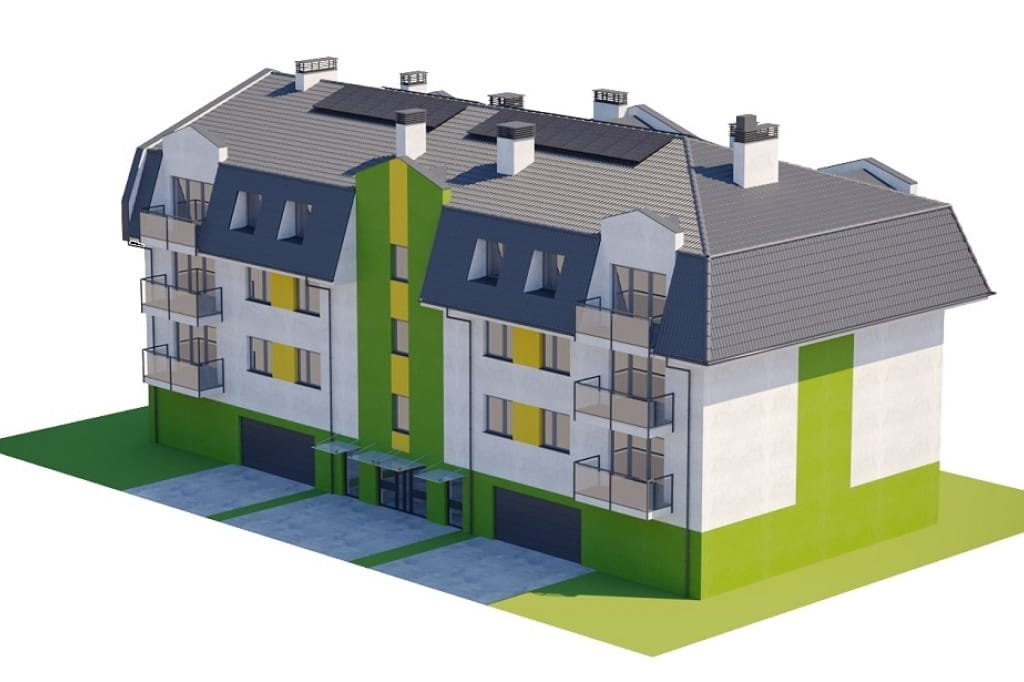

Model



Projekt domu L-6793 - model

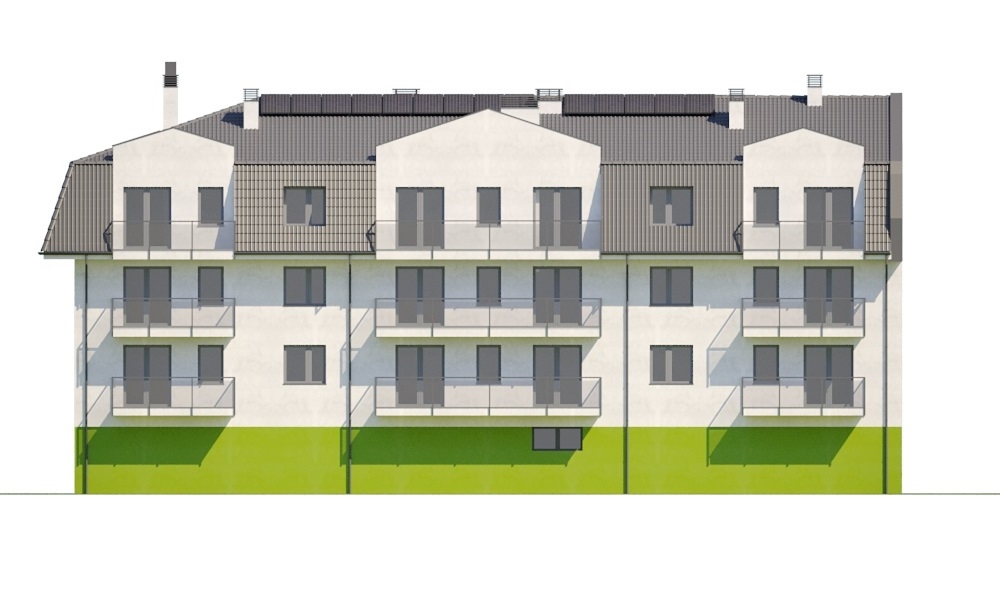

Elewacje

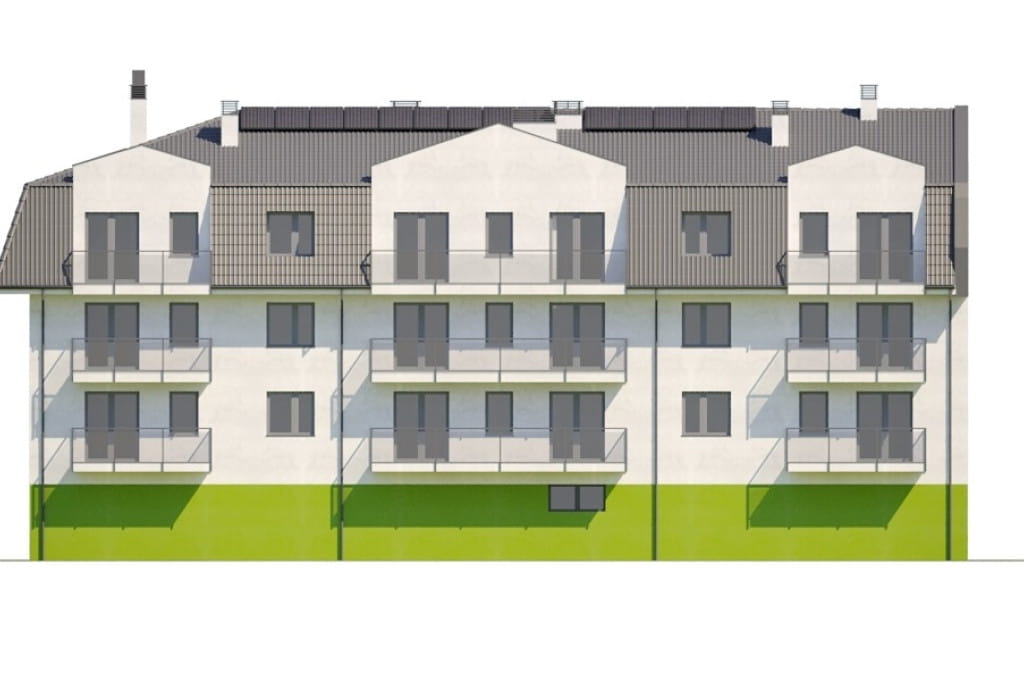

Projekt domu L-6793 - elewacja
elewacja ogrodowa

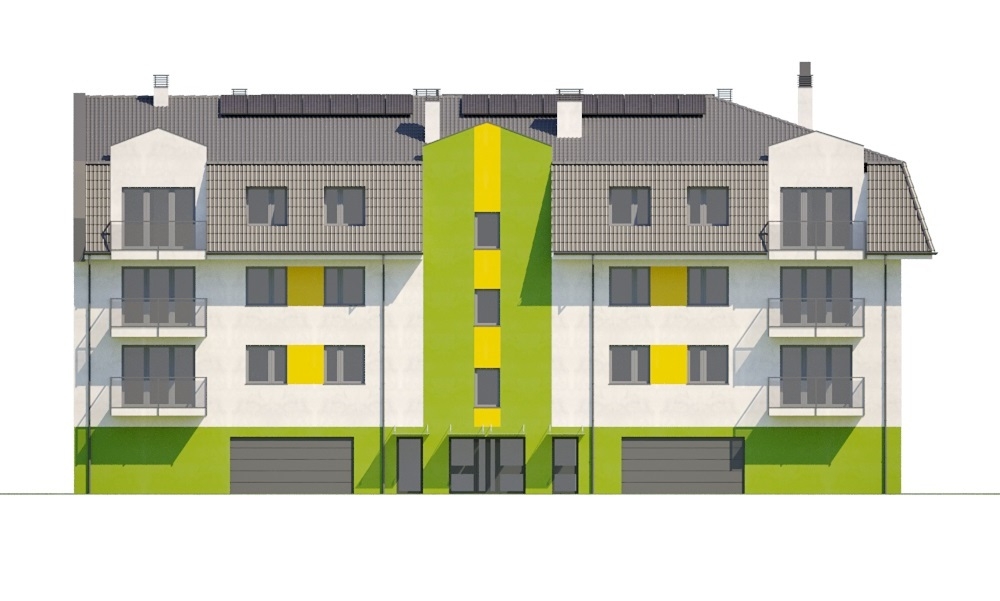

Projekt domu L-6793 - elewacja

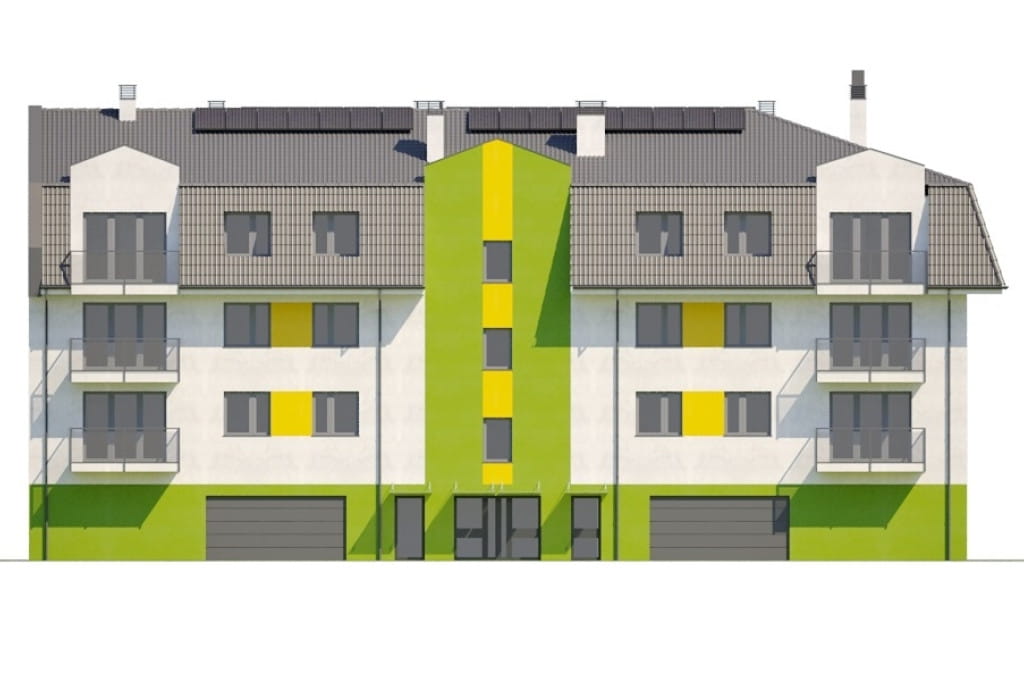

elewacja frontowa

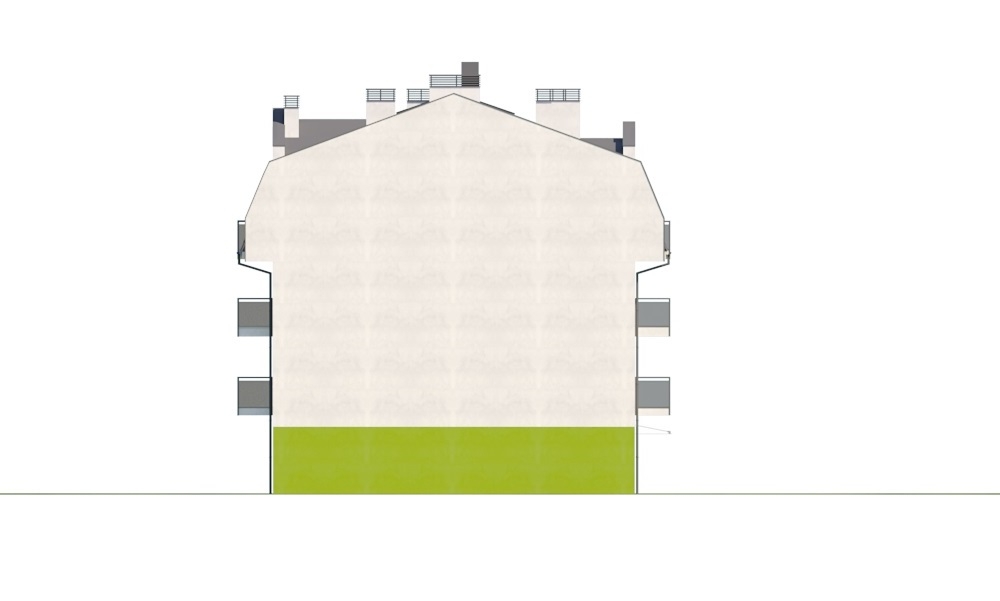

Projekt domu L-6793 - elewacja

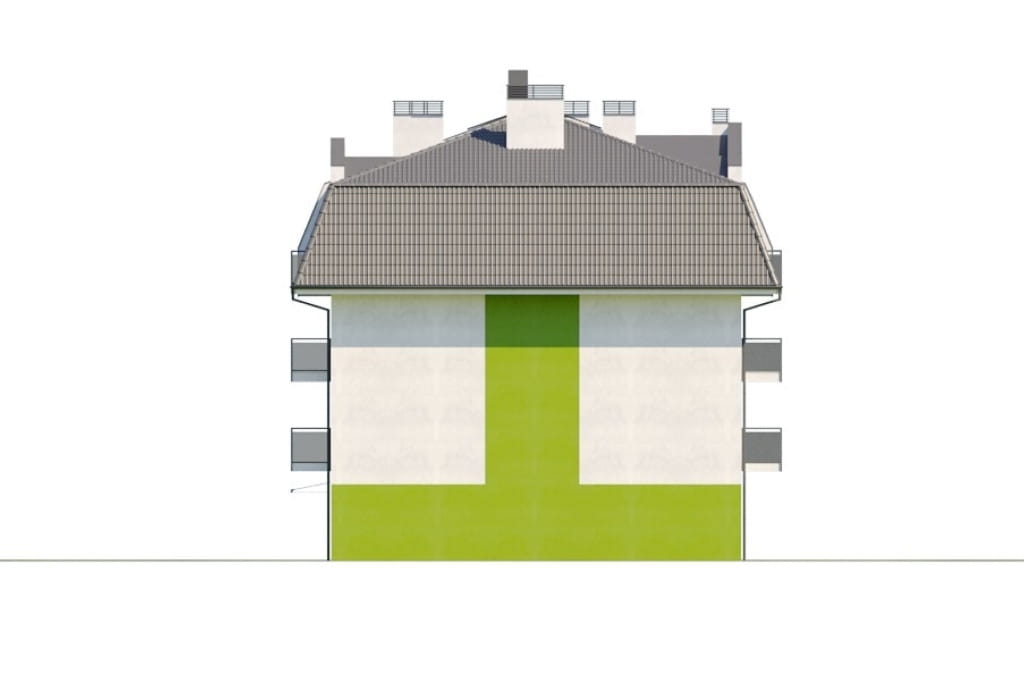

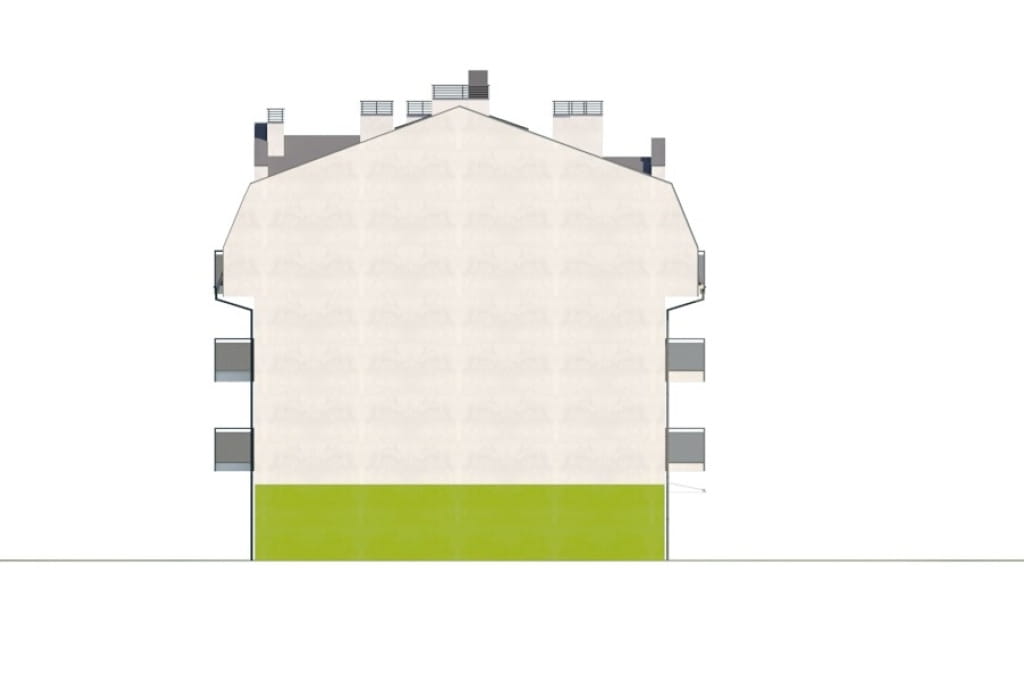

elewacja boczna

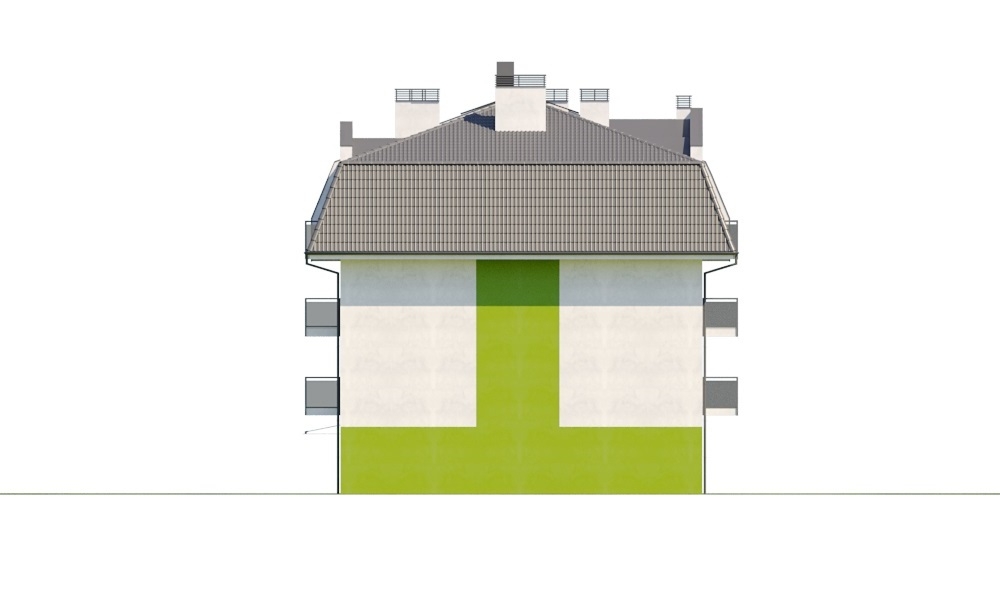

Projekt domu L-6793 - elewacja
elewacja boczna

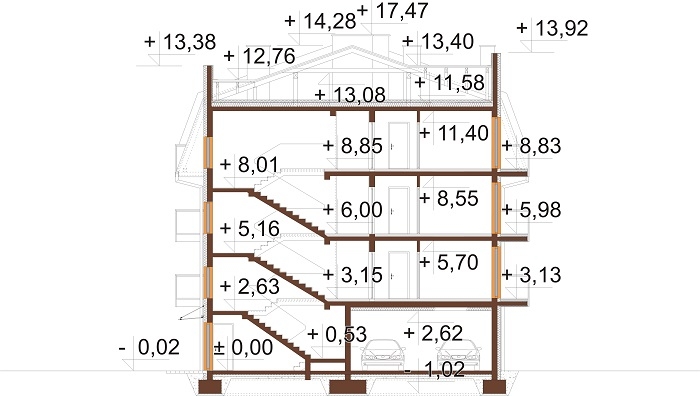

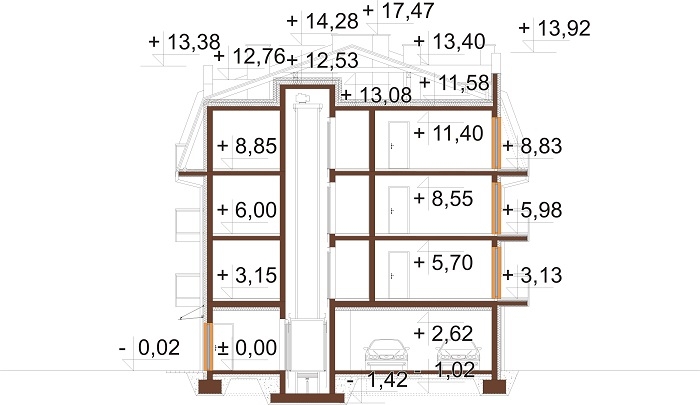

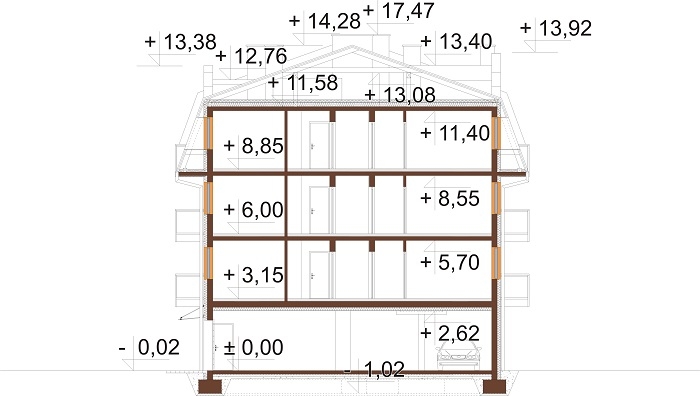

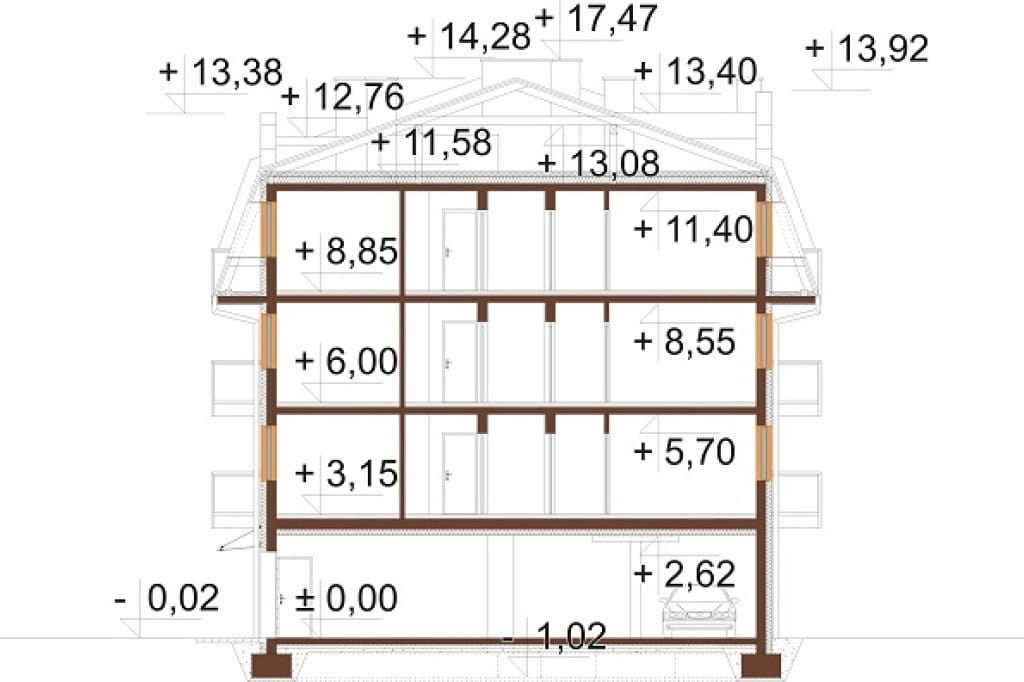

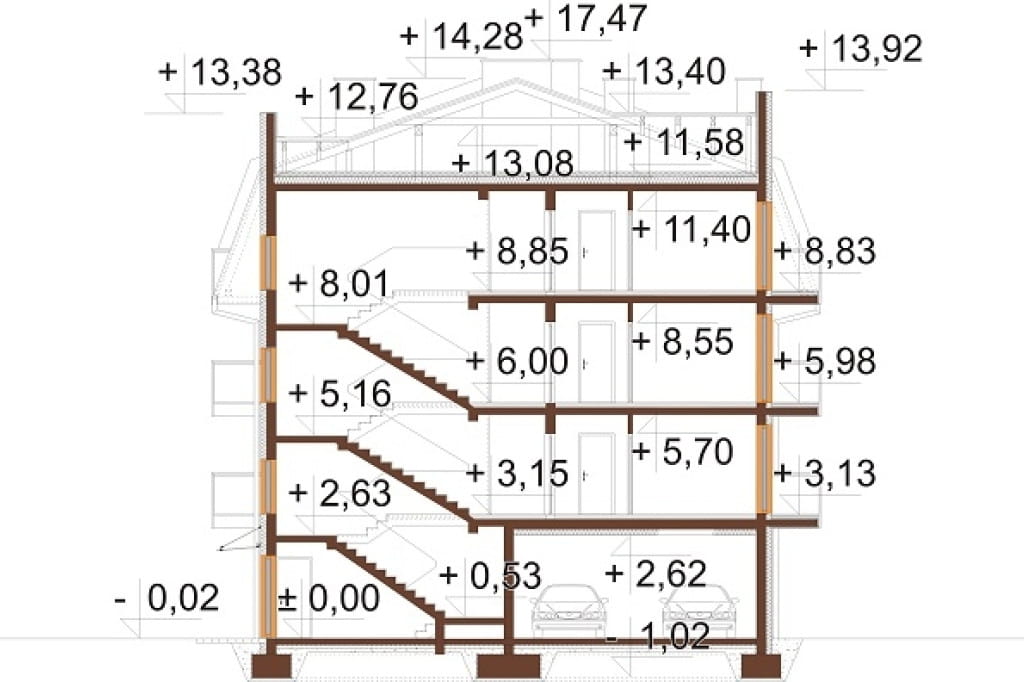

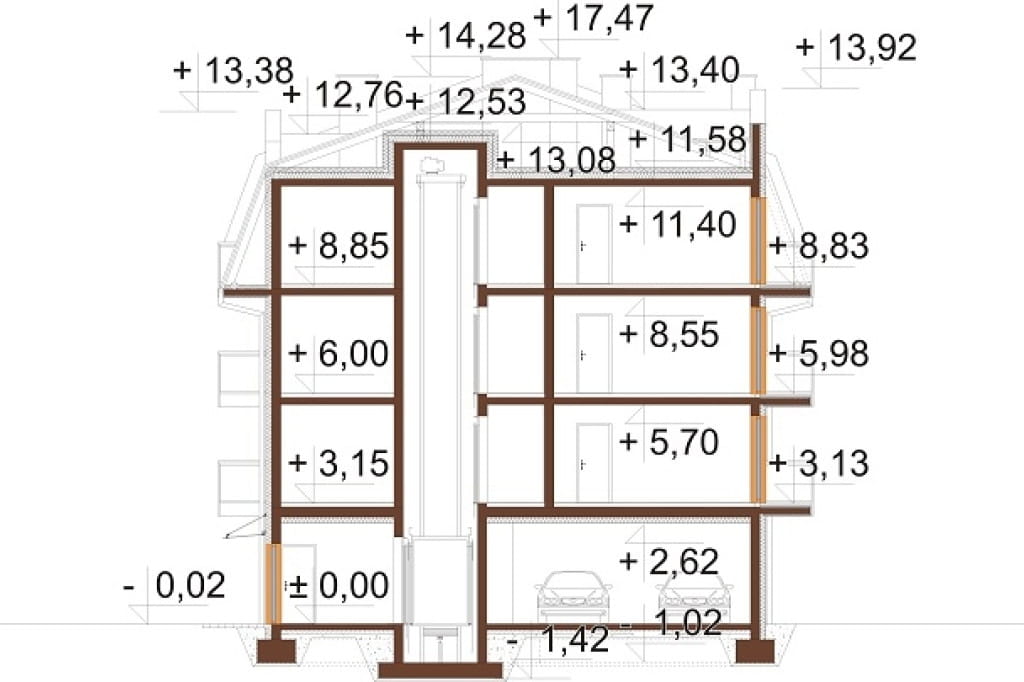

Przekrój



Projekt domu L-6793 - przekrój Projekt domu L-6793 - przekrój Projekt domu L-6793 - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego L-6793
Budynek posiada 4 kondygnacje nadziemne (parter, I piętro, II piętro, III piętro). Na parterze znajduje się garaż (z 11 miejscami postojowymi) do którego zaprojektowano 2 wjazdy przez bramy garażowe oraz 2 wejścia przez przedsionki przeciwpożarowe lub z klatki schodowej. W budynku jest 15 lokali mieszkalnych.

Technologia: tradycyjna
Ściany zewnętrzne parteru: żelbet 24 cm, styropian 15 cm, tynk zewnętrzny
Ściany zewnętrzne I, II, III piętra: bloczki Silka 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 20°
Ogrzewanie: gazowe (kotłownia zlokalizowana na parterze budynku), ogrzewanie c.w.u wspomagane przez instalację solarną
Wentylacja: mechaniczna wywiewna garażu sterowana stężeniem CO i LPG (zgodnie z Rozporządzeniem w sprawie najwyższych dopuszczalnych stężeń czynników szkodliwych dla zdrowia Dz.U.Nr.75)
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 602,12 m2
Program:
Parter: 11 miejsc postojowych, klatka schodowa, 2 przedsionki przeciwpożarowe, wiatrołap. szyb windy, pomieszczenie techniczne kotłowni
Piętro I: komunikacja z klatką schodową i windą, 5 lokali mieszkalnych
Piętro II: komunikacja z klatką schodową i windą, 5 lokali mieszkalnych
Piętro III: komunikacja z klatką schodową i windą, 5 lokali mieszkalnych

 Powierzchnia zabudowy: 390.00 m²
Powierzchnia użytkowa: 1275.46 m²
Kubatura: 5217.30 m³
Szerokość działki: 21.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 4
Liczba pomieszczeń: 89
Kąt nachylenia dachu: 20°
Ilość pokoi: 21
Pokój na parterze: Tak
Wysokość budynku: 14.30 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 49.70 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem, garaż wielostanowiskowy
Poddasze: piętro
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., instalacja wew. gazu, technologia kotłowni gazowej, wentylacja mechaniczna garażu, instalacja solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

ZOBACZ PODOBNE PROJEKTY

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
