Projekt domu

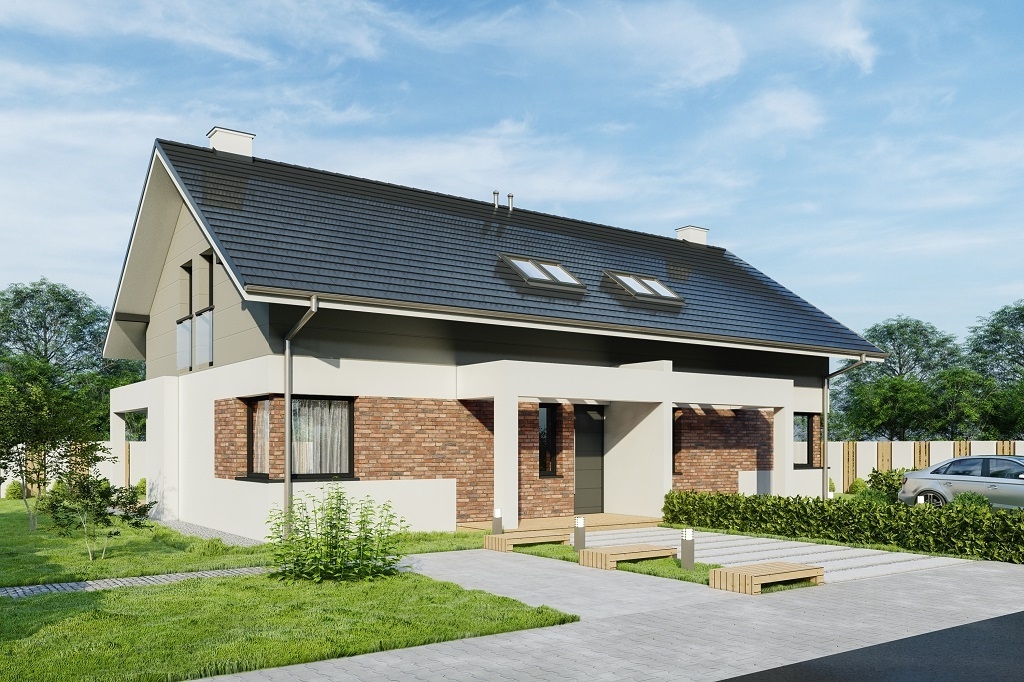

RITANO 2
Kod: L-6787
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
POWIERZCHNIA MIESZKALNA 168.62 m²

Projekt na zamówienie. Zapytaj o cenę.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

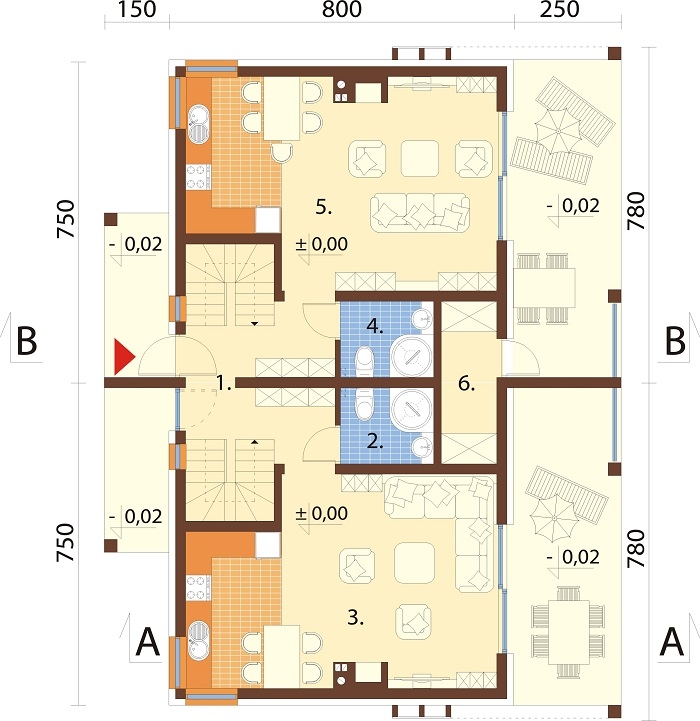

Rzut parteru



Projekt domu L-6787 - rzut

PARTER: 89,11 m2

1. Hall 7,30 m2
2. Łazienka 3,65 m2
3. Pokój + aneks kuchenny 34,96 m2
4. Łazienka 3,65 m2
5. Pokój + aneks kuchenny 34,96 m2
6. Pom. gosp. 4,59 m2

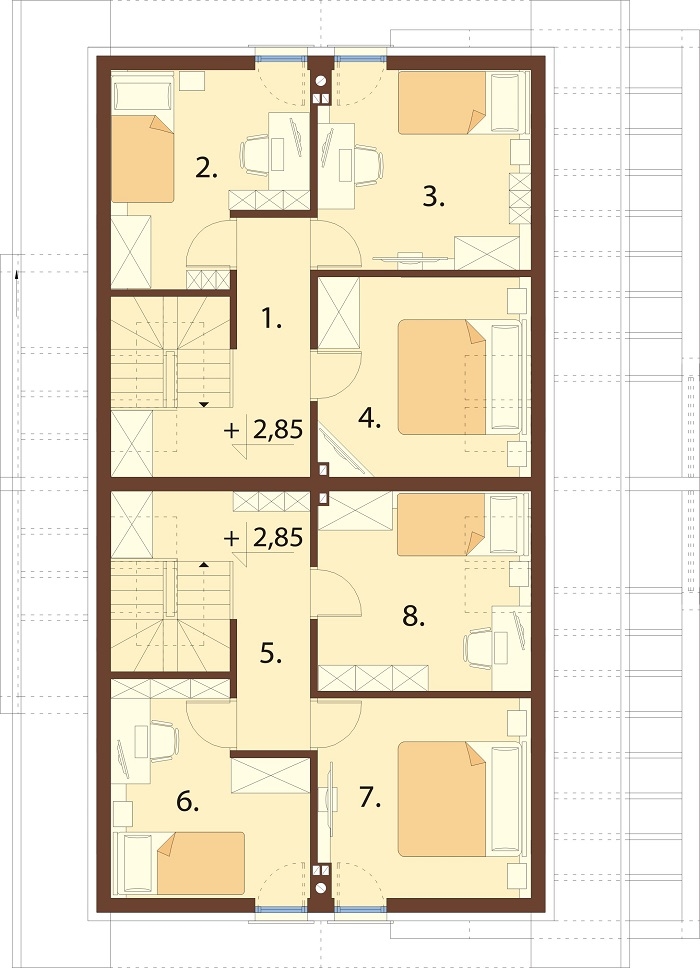

Rzut poddasza



Projekt domu L-6787 - rzut

PODDASZE: 84,10 / 94,18 m2

1. Hall + schody 11,46 / 11,88 m2
2. Pokój 9,13 / 10,77 m2
3. Pokój 10,68 / 12,17 m2
4. Pokój 10,78 / 12,27 m2
5. Hall + schody 11,46 / 11,88 m2
6. Pokój 9,13 / 10,77 m2
7. Pokój 10,68 / 12,17 m2
8. Pokój 10,78 / 12,27 m2

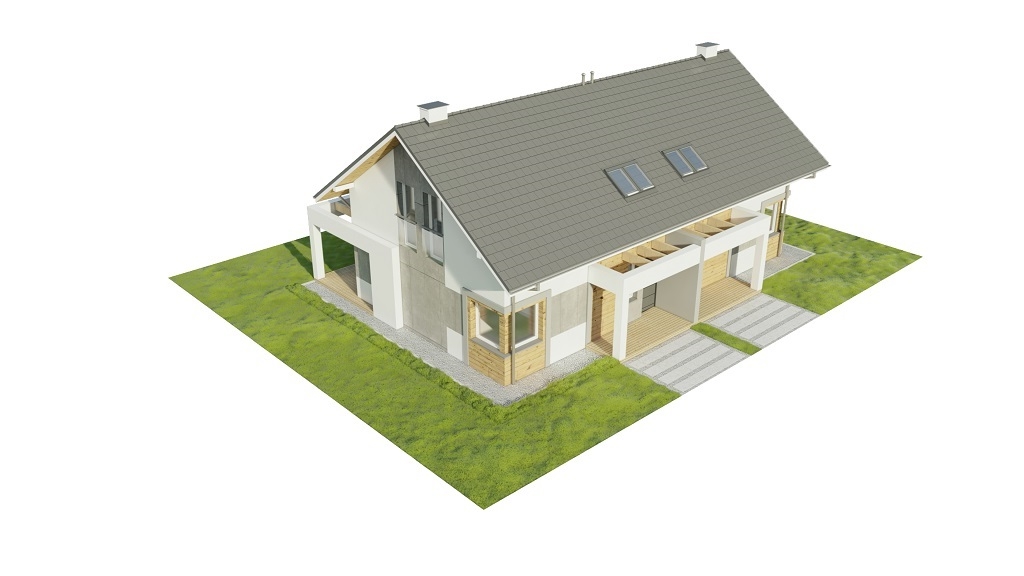

Model



Projekt domu L-6787 - model

Elewacje



Projekt domu L-6787 - elewacja
elewacja ogrodowa
Projekt domu L-6787 - elewacja
elewacja frontowa
Projekt domu L-6787 - elewacja

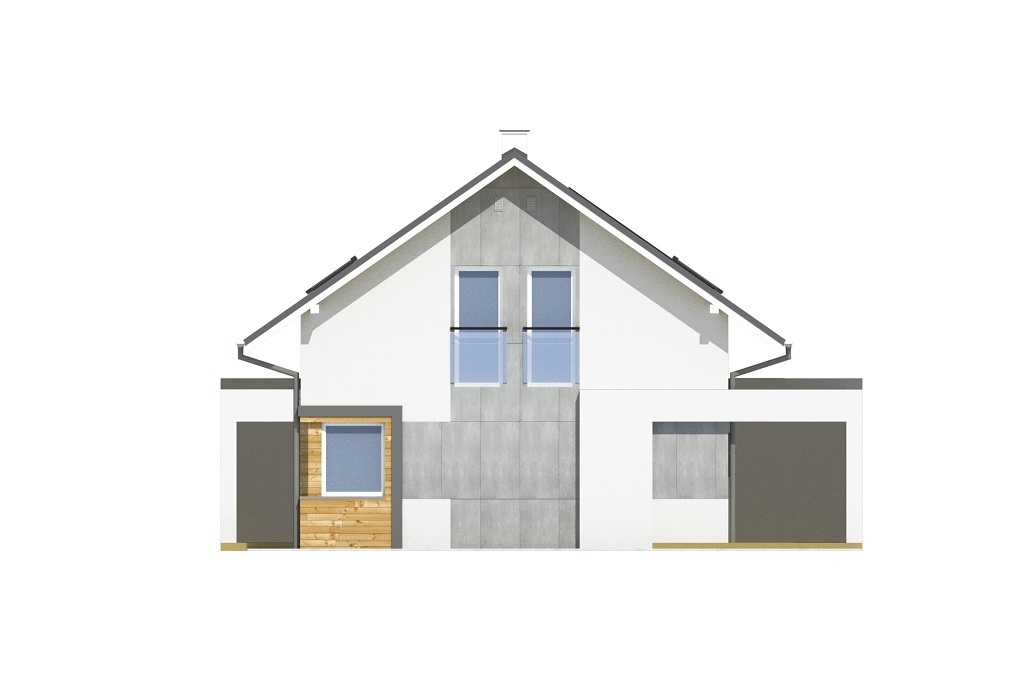

elewacja boczna
Projekt domu L-6787 - elewacja

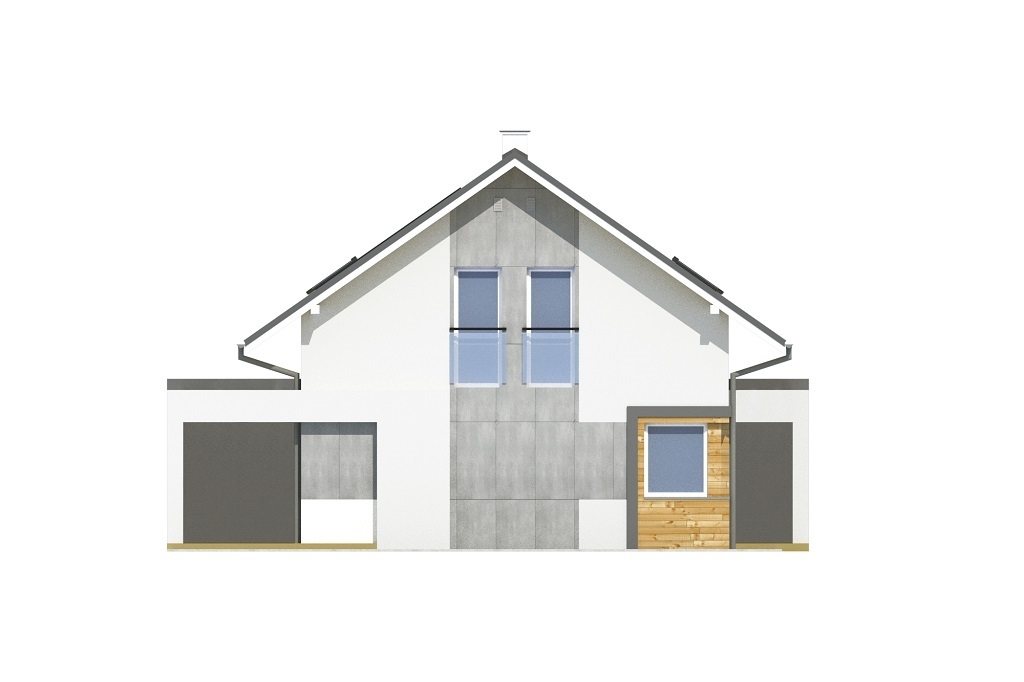

elewacja boczna

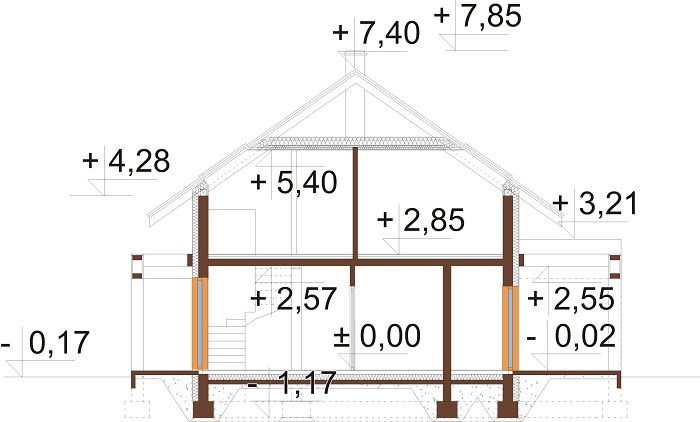

Przekrój



Projekt domu L-6787 - przekrój Projekt domu L-6787 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu L-6787 RITANO 2
Budynek parterowy z poddaszem użytkowym, niepodpiwniczony i bez garażu.
Dom przeznaczony dla 8 - 10 osób. Budynek można łatwo podzielić na dom dwulokalowy wstawiając ściankę na parterze oraz drugioe drzwi wejściowe w miejscu okna.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki z betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35°
Ogrzewanie: pompa ciepła
Wentylacja: grawitacyjna
Pokrycie dachu: dachówka ceramiczna
Wysokość ścianki kolankowej: 1,53 m
Powierzchnia dach: 199,23 m2
Program: hall, 2 pokoje z aneksem kuchennym, 2 łazienki, pomieszczenie gospodarcze, 6 pokoi, schody.

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 7 kWp, która zasila pompę ciepła do co i cwu i generuje prąd na potrzeby funkcjonowania gospodarstwa domowego.

ZAWARTOŚĆ PROJEKTU:

  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o. z pompą ciepła)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • przedmiar + zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie 10 dni roboczych

 Powierzchnia zabudowy: 120.60 m²
Powierzchnia użytkowa: 173.21 m²
Kubatura: 739.50 m³
Szerokość działki: 18.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 14
Kąt nachylenia dachu: 35°
Ilość pokoi: 6
Pokój na parterze: Tak
Wysokość budynku: 7.57 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 1.75 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: wille i rezydencje
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
